Peugeot 307 SW 2002 Betriebsanleitung (in German)

DIE PEUGEOT WARTUNG 25
DIE PEUGEOT-WARTUNG STUFE A UND C UND DIE ZWISCHENDURCHSICHT
Garantie- Stufe
Operation Bezeichnung der Wartungsarbeiten
Inspektion A CZwischendurchsicht
WECHSEL- Motoršlwechsel.- EntlŸften des Kraftstofffilters (Dieselmotor).- …lfilter.- Kraftstofffilter* (Benzinmotor).AUSTAUSCH- Kraftstofffilter-Einsatz (Dieselmotor).- Luftfilter-Einsatz.- ZŸndkerzen (Benzinmotor).- Motoršl (kontrollieren + nachfŸllen).- Getriebešl mechanisches Getriebe (kontrollieren + nachfŸllen). - Batterie (kontrollieren + nachfŸllen) bei abnehmbarem Verschlussstopfen.F†LLST€NDE- Front-/Heckscheibenwaschanlage (konrollieren + nachfŸllen).- KŸhlflŸssigkeit (kontrollieren + nachfŸllen). - BremsflŸssigkeit (kontrollieren + nachfŸllen).- FlŸssigkeit Servolenkung (komtrollieren + nachfŸllen je nach Ausstattung).- FunktionstŸchtigkeit der Licht- und Signalanlage.- Zustand der Scheiben, Scheinwerfer, Streuscheiben der Leuchten und RŸckspiegel- Hupe.- SpritzdŸsen der Scheiben- u. Scheinwerferwaschanlage.- Zustand der ScheibenwischerblŠtter.- Zustand und Spannung der Keilriemen der Zusatzaggregate.- Wirksamkeit der Handbremse.- Dichtigkeit und Zustand der Hydrauliksysteme (SchlŠuche, GehŠuse und …lwanne).KONTROLLEN- Zustand der Gummimanschetten.- Verschlei§ der vorderen/hinteren BremsbelŠge (Scheibenbremsen). - Verschlei§ der hinteren BremsbelŠge (Trommelbremsen)- Zustand und Spiel der Naben, Spurstangen, Kugelgelenke, Silentbuchsen.- Dichtigkeit der Sto§dŠmpfer.- Reifenzustand und Reifendruck (einschlie§lich Ersatzrad).- Abgasuntersuchung gemŠ§ geltender Gesetzgebung (Benzinmotor).- Abgasuntersuchung gemŠ§ geltender Gesetzgebung (Dieselmotor).- Pollenfilter (je nach Ausstattung). - Sichtkontrolle des gesamten Fahrzeugs.
PROBEFAHRTAUF DER STRASSE
: Alle Fahrbedingungen: Bei besonderen Bedingungen * Je nach Bestimmung

(1) MindestgŸteklasse: Benzinmotoren: ACEA A3 und API SH/SJ; Dieselmotoren: ACEA B3 und API CF/CD.ACEA= Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute.
Bei der Verwendung von Motoršl, das nicht der Norm ACEA A3-B3 entspricht, gilt der Wartungsplan fŸr "Besondere Einsatzbedingungen", bei dem die WartungsabstŠnde kŸrzer sind. * Dieses Energiesparšl kann nur fŸr die hierfŸr vorgesehenen Motoren verwendet werden.
Verwenden Sie fŸr Turbodiesel HDI-Motoren mit Partikelfilter ausschlie§lich …le der QualitŠt 5W40.

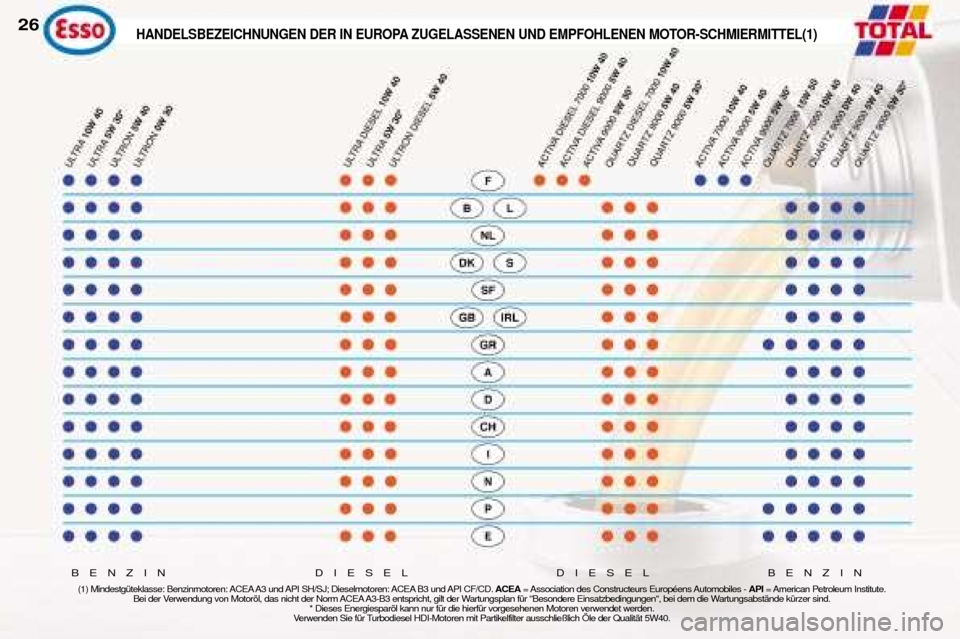

26HANDELSBEZEICHNUNGEN DER IN EUROPA ZUGELASSENEN UND EMPFOHLENEN MOTOR-SCHMIERMITTEL(1)
BENZIN DIESEL DIESEL BENZIN

EMPFOHLENE UND ZUGELASSENESCHMIERMITTEL
Die in der nebenstehenden Tabelle aufgefŸhrten …lsorten sind fŸr diemeisten Betriebszwecke geeignet. Die nebenstehende Grafik gibt den
optimalen ViskositŠtsbereich fŸr diejeweiligen Betriebstemperaturen an. Es kšnnen auch vollsynthetische …le verwendet werden In Ermangelung teilsynthetischer oder vollsynthetischer …le kšnnen
auch …le der GŸteklasse API SH/SJ(fŸr Benzinmotoren) oder CD/CF (fŸrDieselmotoren) verwendet werden.FŸr diesen Fall sollte der
Wartungsplan fŸr "BesondereEinsatzbedingungen" eingehalten
werden, der kŸrzere Wartungs-abstŠnde vorsieht. Scheuen Sie sich nicht, sich von
einem PEUGEOT- VertragshŠndlerberaten zu lassen, um die gutenFahreigenschaften Ihres Fahrzeugs
zu erhalten und die Wartungskostenso gŸnstig wie mšglich zu gestalten. In au§ereuropŠischen LŠndern wen- den Sie sich bitte an den šrtlichen
PEUGEOT-VertragshŠndler.
DIE PEUGEOT WARTUNG 27
VORGESCHRIEBEN VORGESCHRIEBEN
Mechanisches ESSO GEAR OIL BVTOTAL TRANSMISSION BVGetriebe 75W80 PR 9736.41 75W80 Automatikgetriebe VORGESCHRIEBEN
AL4 ATF 4HP20-AL4 T.Nr. 9736.22
Sonstige zugelassene Betriebsstoffe
Servolenkung FLUIDE DA PR 9730.A1
BremsflŸssigkeit PEUGEOT DOT4 KŸhlflŸssigkeit
PROCOR TM108/GLYSANTIN G33 oder REVKOGEL 2000
VORGESCHRIEBEN Schutz bis -35¡C

1 -Drehzahlmesser
2 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
3 - Kontrollleuchte fŸrMotorselbstdiagnose
4 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitststand
5 - Blinker links
6 - Anzeige fŸrKŸhlflŸssigkeitstemperatur
7 - Batterie-Ladekontrollleuchte 8 -
Warnleuchte STOP - sofort anhalten
9 - Warnleuchte fŸr Motoršldruck
10 - Kraftstoffreserveleuchte
11 - Blinker rechts
12 - Kraftstofftankanzeige
13 - Kontrollleuchte fŸr Antiblockiersystem (ABS)
14 - Airbag-Kontrollleuchte 15 -
Kontrollleuchte fŸr inaktivierten Beifahrerairbag
16 - Geschwindigkeitsmesser
17 - Wartungsanzeige, …lstandsanzeige undGesamtkilometerzŠhler
18 - RŸckstellknopf fŸr
TageskilometerzŠhler
19 - Kontrollleuchte fŸrNebelschlusslicht
20 - Kontrollleuchte fŸr ESP/ASR
21 - Kontrollleuchte fŸrNebelscheinwerfer
22 - VorglŸh-KontrollleuchteDieselmotor
23 - Kontrollleuchte fŸr Fernlicht
24 - Kontrollleuchte fŸrKŸhlflŸssigkeitsstand
25 - Kontrollleuchte fŸr Abblendlicht
26 - Warnleuchte fŸr Wasser im
Kraftstofffilter (Diesel)
27 - Helligkeitsregler
BETRIEBSKONTROLLE
28
KOMBIINSTRUMENTE BENZIN-
UND DIESELMOTOR MECHANISCHES GETRIEBE

BETRIEBSKONTROLLE29
1 -
Drehzahlmesser
2 - Warnleuchte fŸr nicht angelegten Sicherheitsgurt
3 - Kontrollleuchte fŸrMotorselbsdiagnose
4 - Kontrollleuchte fŸr Handbremseund BremsflŸssigkeitsstand
5 - Blinker links
6 - Anzeige fŸrKŸhlflŸssigkeitstemperatur
7 - Batterie-Ladekontrollleuchte 8 -
Warnleuchte STOP - sofort anhalten
9 - …ldruck-Warnleuchte
10 - Kraftstoffreserveleuchte
11 - Blinker rechts
12 - Kraftstofftanzeige
13 - Kontrollleuchte fŸrAntiblockiersystem (ABS)
14 - Airbag-Kontrollleuchte 15 -
Kontrollleuchte fŸr inaktivierten Beifahrerairbag
16 - Geschwindigkeitsmesser
17 - Wartungsanzeige,…lstandsanzeige undGesamtkilometerzŠhler
18 - RŸckstellknopf fŸr
TageskilometerzŠhler
19 - Kontrollleuchte fŸrNebelschlussleuchte
20 - Kontrollleuchte ESP/ASR
21 - Kontrollleuchte fŸrNebelscheinwerfer
22 - Kontrollleuchte fŸr Fernlicht
23 - Kontrollleuchte fŸrKŸhlflŸssigkeitsstand
24 - Kontrollleuchte fŸr Abblendlicht
25 - Helligkeitsregler
26 - Kontrollleuchte fŸr ProgrammSport
27 - Kontrollleuchte fŸr ProgrammSchnee
28 - Anzeige fŸr WŠhlhebelstellung

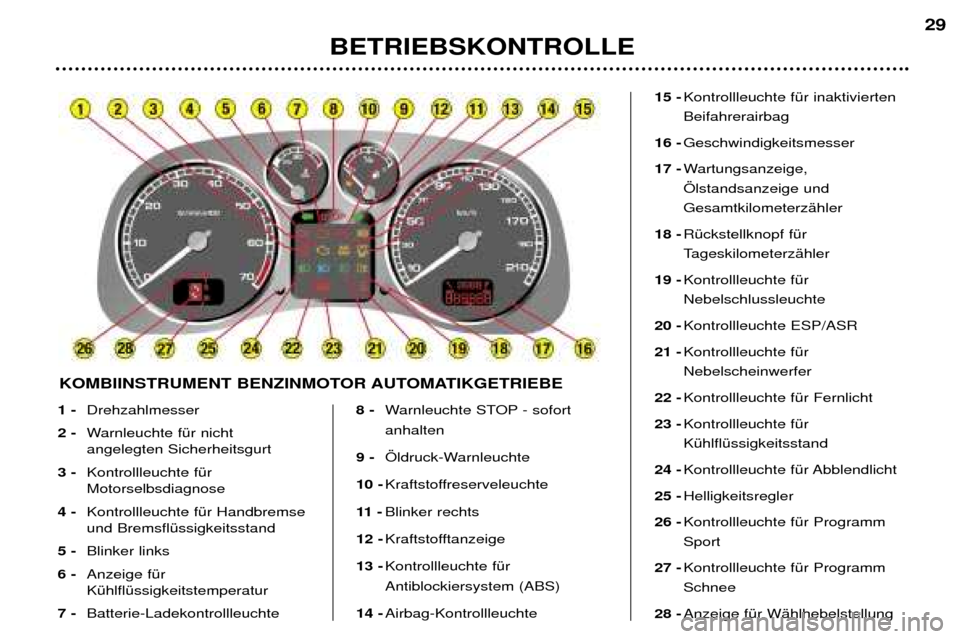

KOMBIINSTRUMENT BENZINMOTOR AUTOMATIKGETRIEBE

Kontrollleuchte KŸhlflŸssigkeitsstand
Gekoppelt mit der Warnleuchte STOPsofort anhalten
Sie leuchtet bei jedem Einschalten der ZŸndung fŸr die Dauer von ca. 3 Sekunden.
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbun-
den mit der Meldung "KŸhlflŸssigkeit nachfŸllen" auf dem Multifunktionsbildschirm.
Unbedingt sofort anhalten.
Vorsicht: Warten bis der Motor abgekŸhlt ist, um FlŸssigkeit nachzufŸllen.Warnleuchte STOP sofort anhalten Sie leuchtet bei jedem Einschalten der ZŸndung auf.
Gekoppelt mit den Kontrollleuchten fŸr Motoršldruck, …ltemperatur, KŸhlflŸssigkeitsstand, BremsflŸssigkeitsstand, Defekt am elektronischen
Bremskraftverteiler, ferner mit der Anzeige fŸr die KŸhlflŸssigkeitstemperatur Die STOP -Warnleuchte blinkt, wenn eine der TŸren oder der Kofferraum offen ist.
Auf dem Multifunktionsbildschirm wird fŸr wenige Sekunden ein Bild
angezeigt, wŠhrend gleichzeitig ein akustisches Warnsignal ertšnt. Sie mŸssen
nicht unbedingt anhalten, wenn TŸr oder Kofferraum absichtlich offen gelassen
wurden (Transport langer GegenstŠnde). Unbedingt sofort anhalten , wenn sie bei laufendem Motor permanent leuchtet.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrollleuchte Motoršldruck
Gekoppelt mit der Warnleuchte " STOP- sofort anhalten"
Beim Aufleuchten dieser Kontrollleuchte bei laufendem Motor ertšnt ein akustisches Signal verbunden mit der Meldung "…ldruck zu niedrig"
oder "…lnachfŸllen" auf dem Multifunktionsbildschirm.
Unbedingt sofort anhalten Bei …lmangel im Schmierkreis …l nachfŸllen.
Schnellstens einen PEUGEOT-VertragshŠndler aufsuchen.
BETRIEBSKONTROLLE
Wenn eine Kontrollleuchte bei laufendem Motor dauernd brennt oder blinkt, ist dies ein Hinweis auf eine Betriebsstšrung. Bei bestimmten Kontrollleuchten ertšnt
beim Aufleuchten gleichzeitig ein akustisches Warnsignal und eine Meldung
erscheint auf dem Multifunktionsbildschirm. Beachten Sie diese Warnung und
suchen Sie schnellstmšglich einen PEUGEOT-VertragshŠndler auf.
Wenn die STOP-Warnleuchte wŠhrend der Fahrt aufleuchtet, mŸssen Sie unbe-dingt anhalten, und zwar so, dass grš§tmšgliche Sicherheit gewŠhrleistet ist. Der KŸhlkreislauf steht unter Druck.
Zum NachfŸllen den Verschluss zur
Vermeidung von VerbrŸhungen zunŠchstnur um zwei Umdrehungen aufschrau-ben, um den Druck absinken zu lassen. Sobald der Druck abgesunken ist,
Verschluss ganz entfernen undFlŸssigkeit nachfŸllen.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrollleuchte Handbremse undBremsflŸssigkeitsstand
Gekoppelt mit der Warnleuchte
STOP sofort anhalten
Sie leuchtet bei jedem Einschaltender ZŸndung auf.
Beim Aufleuchten ertšnt ein akustisches Signal verbunden mit einer Meldung Ÿber
den Grund der Warnung auf demMultifunktionsbildschirm: - "Handbremse vergessen" , wenn
die Handbremse angezogen oder nicht richtig gelšst ist,
- "BremsflŸssigkeitsstand zu nie-drig" , wenn die BremsflŸssigkeit
zu stark abgesunken ist (und dieLeuchte weiterbrennt, auch nach-dem die Bremse gelšst wurde),
- "Stšrung Bremssystem" , erscheint
gleichzeitig mit der ABS-Kontrollleuchte und weist auf eineStšrung beim elektronischenBremskraftverteiler hin.
Unbedingt sofort anhalten.
PEUGEOT-VertragshŠndler aufsuchen.
BETRIEBSKONTROLLE
30

Warnleuchte Batterieladezustand Sie leuchtet bei jedem Einschalten der ZŸndung.
Wenn sie bei laufendem Motoraufleuchtet, ertšnt gleichzeitig einakustisches Signal verbunden mitder Meldung "Stšrung Batteriela-
dung unzureichend" auf dem
Multifunktionsbildschirm. Dies kann darauf hinweisen, dass:
- eine Funktionsstšrung im Ladestromkreis vorliegt,
- Klemmen der Batterie oder des Anlassers gelšst sind,
- der Keilriemen der Lichtmaschine gerissen oder locker ist,
- die Lichtmaschine defekt ist.
PEUGEOT-VertragshŠndler aufsuchen.
Kontrollleuchte Anti- blockiersystem (ABS) Sie leuchtet bei jedem Einschalten der ZŸndung fŸr
die Dauer von 3 Sekunden.
Wenn sie nicht erlischt oder bei mehr als 12 km/h aufleuchtet, weist dies
auf eine Stšrung im ABS hin .
Das Fahrzeug wird jedoch weiterhin
herkšmmlich gebremst, und zwar mitBremskraftverstŠrkung.
Beim Aufleuchten ertšnt ein akus- tisches Signal verbunden mit derMeldung "Stšrung ABS" auf dem
Multifunktionsbildschirm.
PEUGEOT-VertragshŠndler aufsuchen. Kontrollleuchte ESP/ASR Sie leuchtet bei jedem Einschalten der ZŸndung fŸr die Dauer von 3 Sekunden.
Wenn sie nicht erlischt oder bei laufendem Motor und wŠhrend der Fahrt aufleuchtet, ertšnt gleichzeitig ein akustisches Signal verbunden mit der
Meldung "ESP/ASR au§er Betrieb" auf dem Multifunktionsbildschirm;
PEUGEOT-VertragshŠndler aufsuchen. Sie blinkt, wenn das System eingeschaltet wird und leuchtet auf, wenn es inaktiviert wird.
VorglŸhkontrollleuchte Dieselmotor Sie leuchtet beim Einschalten der ZŸndung auf.
Warten Sie, bis sie erloschen ist, bevor Sie den Motor anlassen.
Kontrollleuchte Wasser im Diesel-Kraftstofffilter (je nach Land)
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbunden mit der Meldung "Wasser im Diesel-Kraftstofffilter" auf
dem Multifunktionsbildschirm.
Es besteht die Gefahr, dass die Einspritzanlage beschŠdigt wird.
Suchen Sie schnellstmšglich einen PEUGEOT-VertragshŠndler auf. Kontrollleuchte Motorselbstdiagnose Sie leuchtet bei jedem Einschalten der ZŸndung auf.
Die Warnleuchte fŸr den verstopften Partikelfilter ist mit der Kontrollleuchte fŸr Motorselbstdiagnose gekoppelt.
Ein Aufleuchten bei laufendem Motor verbunden mit einem akustischen Signalund folgenden Meldungen auf dem Multifunktionsbildschirm: - "Stšrung Abgasentgiftungsanlage" bzw.
- "Mindeststand Dieselzusatz" oder "Verstopfungsgefahr Partikelfilter"
deutet auf einen Defekt in der Abgasentgiftungsanlage bzw. eine Funktionsstšrung des Partikelfilters hin.
Ein Blinken der Leuchte bei laufendem Motor verbunden mit einem akustischen Signal und derMeldung "Katalysator defekt" auf dem Multifunktionsbildschirm weist auf eine Stšrung in der
Einspritz- oder ZŸndanlage hin. Der Katalysator kšnnte beschŠdigt werden (nur beim Benzinmotor).
Suchen Sie schnellstens einen PEUGEOT-VertragshŠndler auf.
BETRIEBSKONTROLLE 31

Kontrollleuchte fŸr inaktivierten Beifahrerairbag
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbunden mit der Meldung "Beifahrerairbag inaktiviert" auf dem
Multifunktionsbildschirm.
Wenn der Beifahrerairbag inaktiviert ist, leuchtet die Kontrollleuchte beimEinschalten der ZŸndung auf und bleibt erleuchtet. Sollte die Kontrollleuchte blinken, wenden Sie sich auf jeden Fall an einen
PEUGEOT-VertragshŠndler.
Warnleuchte fŸr nicht angelegten Sicherheitsgurt Bei laufendem Motor leuchtet die Kontrollleuchte auf, wenn der Fahrer den Gurt nicht angelegt hat.Kraftstoffreserveleuchte
Die Warnleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von drei Sekunden auf.
Beim Aufleuchten wŠhrend der Fahrt ertšnt gleichzeitig ein akus-
tisches Signal verbunden mit der Meldung "geringe Kraftstoffreserve"auf dem
Multifunktionsbildschirm.
Wenn sie aufleuchtet, reicht der Kraftstoff noch fŸr mindestens 50 km. Der Tank
fasst ca. 60 Liter.
Wenn die Leuchte blinkt, weist dies auf eine Stšrung der Kraftstoffanzeige hin.
PEUGEOT-VertragshŠndler aufsuchen. Airbag-Kontrollleuchte Die Kontrollleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von einigen Sekunden.
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal
verbunden mit der Meldung "Anomalie Airbag"auf dem Multifunktionsbildschirm
und weist hin auf:
- einen Defekt der Frontairbags, oder
- einen Defekt der Seiten- oder Kopfairbags.
Suchen Sie einen PEUGEOT-VertragshŠndler auf. Anzeige fŸr KŸhlflŸssigkeitstemperatur Zeiger im Bereich
A: Die Temperatur
ist normal. Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOP-Warnleuchte
blinkt verbunden mit einem akusti- schen Signal und der Meldung"hohe KŸhlwassertemperatur" auf
dem Multifunktionsbildschirm. Unbedingt sofort anhalten.
Vorsicht: Vor dem NachfŸllen von
KŸhlwasser Motor abkŸhlen lassen. Der KŸhlkreislauf steht unter Druck.
Verschluss zur Vermeidung von
VerbrŸhungen zunŠchst nur um zweiUmdrehungen aufschrauben, umden Druck absinken zu lassen. Sobald der Druck abgesunken ist,
Verschluss ganz entfernen undFlŸssigkeit nachfŸllen.
PEUGEOT-VertragshŠndler ein- schalten.
BETRIEBSKONTROLLE
32

Kontrollleuchte fŸr inaktivierten Beifahrerairbag
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal verbunden mit der Meldung "Beifahrerairbag inaktiviert" auf dem
Multifunktionsbildschirm.
Wenn der Beifahrerairbag inaktiviert ist, leuchtet die Kontrollleuchte beimEinschalten der ZŸndung auf und bleibt erleuchtet. Sollte die Kontrollleuchte blinken, wenden Sie sich auf jeden Fall an einen
PEUGEOT-VertragshŠndler.
Warnleuchte fŸr nicht angelegten Sicherheitsgurt Bei laufendem Motor leuchtet die Kontrollleuchte auf, wenn der Fahrer den Gurt nicht angelegt hat.Kraftstoffreserveleuchte
Die Warnleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von drei Sekunden auf.
Beim Aufleuchten wŠhrend der Fahrt ertšnt gleichzeitig ein akus-
tisches Signal verbunden mit der Meldung "geringe Kraftstoffreserve"auf dem
Multifunktionsbildschirm.
Wenn sie aufleuchtet, reicht der Kraftstoff noch fŸr mindestens 50 km. Der Tank
fasst ca. 60 Liter.
Wenn die Leuchte blinkt, weist dies auf eine Stšrung der Kraftstoffanzeige hin.
PEUGEOT-VertragshŠndler aufsuchen. Airbag-Kontrollleuchte Die Kontrollleuchte leuchtet beim Einschalten der ZŸndung fŸr die Dauer von einigen Sekunden.
Beim Aufleuchten dieser Kontrollleuchte ertšnt ein akustisches Signal
verbunden mit der Meldung "Anomalie Airbag"auf dem Multifunktionsbildschirm
und weist hin auf:
- einen Defekt der Frontairbags, oder
- einen Defekt der Seiten- oder Kopfairbags.
Suchen Sie einen PEUGEOT-VertragshŠndler auf. Anzeige fŸr KŸhlflŸssigkeitstemperatur Zeiger im Bereich
A: Die Temperatur
ist normal. Zeiger im Bereich B: Die Temperatur
ist zu hoch. Die STOP-Warnleuchte
blinkt verbunden mit einem akusti- schen Signal und der Meldung"hohe KŸhlwassertemperatur" auf
dem Multifunktionsbildschirm. Unbedingt sofort anhalten.
Vorsicht: Vor dem NachfŸllen von
KŸhlwasser Motor abkŸhlen lassen. Der KŸhlkreislauf steht unter Druck.
Verschluss zur Vermeidung von
VerbrŸhungen zunŠchst nur um zweiUmdrehungen aufschrauben, umden Druck absinken zu lassen. Sobald der Druck abgesunken ist,
Verschluss ganz entfernen undFlŸssigkeit nachfŸllen.
PEUGEOT-VertragshŠndler ein- schalten.
BETRIEBSKONTROLLE
32

Kontrollleuchte "SPORT" Sie leuchtet auf, wenn das Programm "SPORT"
beim Automatikgetriebe eingestellt wird. Kontrollleuchte "SCHNEE" Sie leuchtet auf, wenn das Programm "SCHNEE"
beim Automatikgetriebe eingestellt wird.
Park
(Parkstellung)
Reverse (RŸckwŠrtsgang)
Neutral (Leerlauf)
Drive (Fahren)
Manuell schalten: 1. Gang eingelegt 2. Gang eingelegt3. Gang eingelegt 4. Gang eingelegt
BETRIEBSKONTROLLE 33
Anzeige der WŠhlhebelstellung bei Automatikgetriebe Kontrollleuchten Automatikgetriebe
