Peugeot 307 SW 2003 Instrukcja Obsługi (in Polish)

14-04-2003

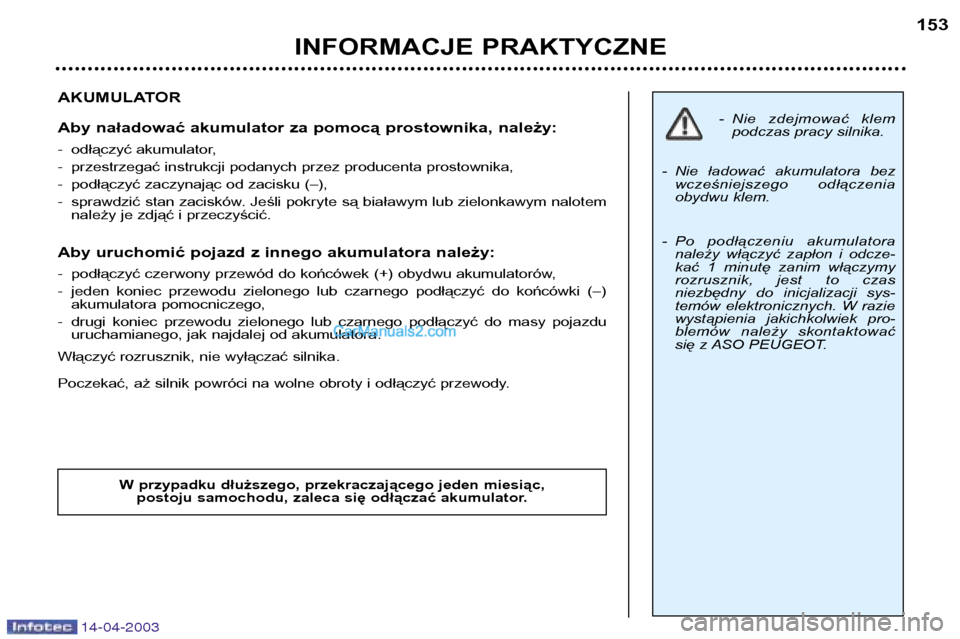

AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
- odłączyć akumulator,
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (–),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotemnależy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (–) akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody.
INFORMACJE PRAKTYCZNE 153
- Nie zdejmować klem
podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia
obydwu klem.
- Po podłączeniu akumulatora należy włączyć zapłon i odcze-
kać 1 minutę zanim włączymy
rozrusznik, jest to czas
niezbędny do inicjalizacji sys-
temów elektronicznych. W razie
wystąpienia jakichkolwiek pro-
blemów należy skontaktować
się z ASO PEUGEOT.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju samochodu, zaleca się odłączać akumulator.

14-04-2003

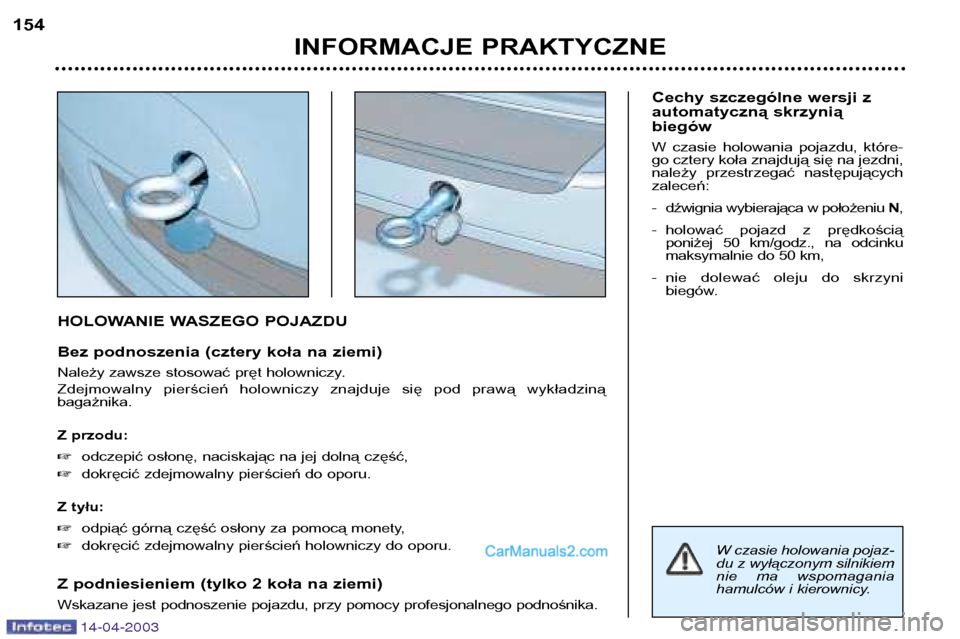

HOLOWANIE WASZEGO POJAZDU
Bez podnoszenia (cztery koła na ziemi)
Należy zawsze stosować pręt holowniczy.
Zdejmowalny pierścień holowniczy znajduje się pod prawą wykładziną bagażnika.
Z przodu: odczepić osłonę, naciskając na jej dolną część,
dokręcić zdejmowalny pierścień do oporu.
Z tyłu: odpiąć górną część osłony za pomocą monety,
dokręcić zdejmowalny pierścień holowniczy do oporu.
Z podniesieniem (tylko 2 koła na ziemi)
Wskazane jest podnoszenie pojazdu, przy pomocy profesjonalnego podnośnika. Cechy szczególne wersji z
automatyczną skrzyniąbiegów
W czasie holowania pojazdu, które-
go cztery koła znajdują się na jezdni,
należy przestrzegać następującychzaleceń:
- dźwignia wybierająca w położeniu
N,
- holować pojazd z prędkością poniżej 50 km/godz., na odcinku
maksymalnie do 50 km,
- nie dolewać oleju do skrzyni biegów.
INFORMACJE PRAKTYCZNE
154
W czasie holowania pojaz-
du z wyłączonym silnikiem
nie ma wspomagania
hamulców i kierownicy.

14-04-2003

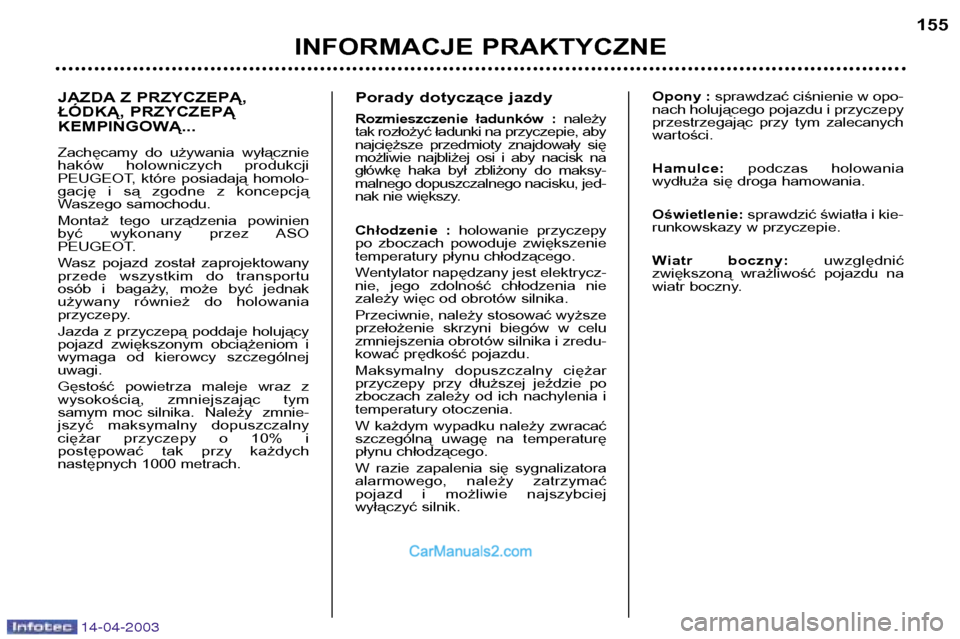

JAZDA Z PRZYCZEPĄ,
ŁÓDKĄ, PRZYCZEPĄKEMPINGOWĄ...
Zachęcamy do używania wyłącznie
haków holowniczych produkcji
PEUGEOT, które posiadają homolo-
gację i są zgodne z koncepcją
Waszego samochodu.
Montaż tego urządzenia powinien
być wykonany przez ASO
PEUGEOT.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu
osób i bagaży, może być jednak
używany również do holowania
przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnejuwagi.
Gęstość powietrza maleje wraz z
wysokością, zmniejszając tym
samym moc silnika. Należy zmnie-
jszyć maksymalny dopuszczalny
ciężar przyczepy o 10% i
postępować tak przy każdych
następnych 1000 metrach.Porady dotyczące jazdy
Rozmieszczenie ładunków :
należy
tak rozłożyć ładunki na przyczepie, aby
najcięższe przedmioty znajdowały się
możliwie najbliżej osi i aby nacisk na
główkę haka był zbliżony do maksy-
malnego dopuszczalnego nacisku, jed-
nak nie większy.
Chłodzenie : holowanie przyczepy
po zboczach powoduje zwiększenie
temperatury płynu chłodzącego.
Wentylator napędzany jest elektrycz-
nie, jego zdolność chłodzenia nie
zależy więc od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenie skrzyni biegów w celu
zmniejszenia obrotów silnika i zredu-
kować prędkość pojazdu.
Maksymalny dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego.
W razie zapalenia się sygnalizatora
alarmowego, należy zatrzymać
pojazd i możliwie najszybciej
wyłączyć silnik. Opony :
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przyczepy
przestrzegając przy tym zalecanychwartości. Hamulce: podczas holowania
wydłuża się droga hamowania.Oświetlenie: sprawdzić światła i kie-
runkowskazy w przyczepie.
Wiatr boczny: uwzględnić
zwiększoną wrażliwość pojazdu na
wiatr boczny.
INFORMACJE PRAKTYCZNE 155

14-04-2003

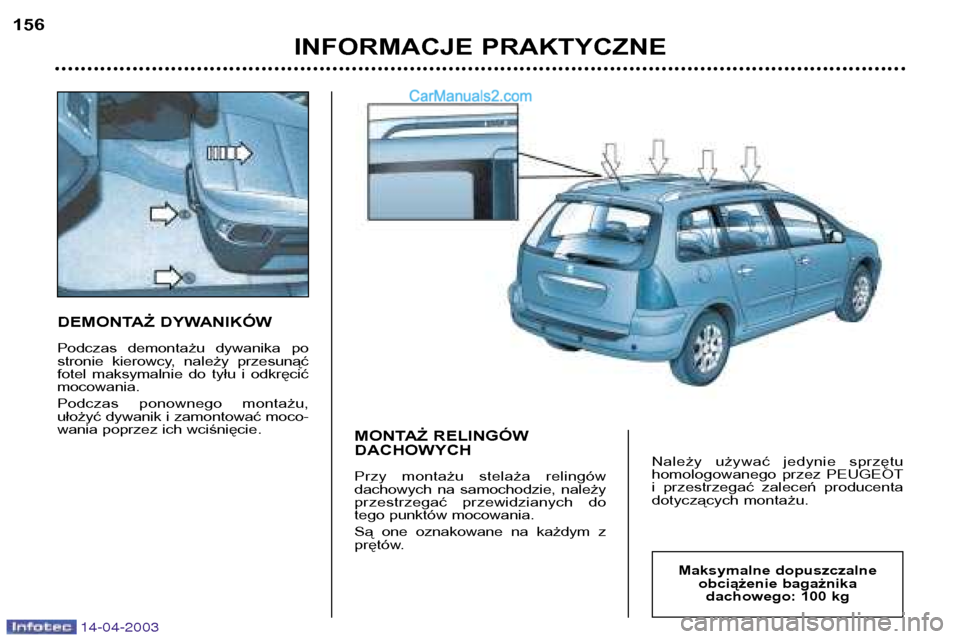

DEMONTAŻ DYWANIKÓW
Podczas demontażu dywanika po
stronie kierowcy, należy przesunąć
fotel maksymalnie do tyłu i odkręcićmocowania.
Podczas ponownego montażu,
ułożyć dywanik i zamontować moco-
wania poprzez ich wciśnięcie.MONTAŻ RELINGÓW DACHOWYCH
Przy montażu stelaża relingów
dachowych na samochodzie, należy
przestrzegać przewidzianych do
tego punktów mocowania.
Są one oznakowane na każdym z
prętów.Należy używać jedynie sprzętu
homologowanego przez PEUGEOT
i przestrzegać zaleceń producenta
dotyczących montażu.
INFORMACJE PRAKTYCZNE
156
Maksymalne dopuszczalne
obciążenie bagażnika dachowego: 100 kg

14-04-2003

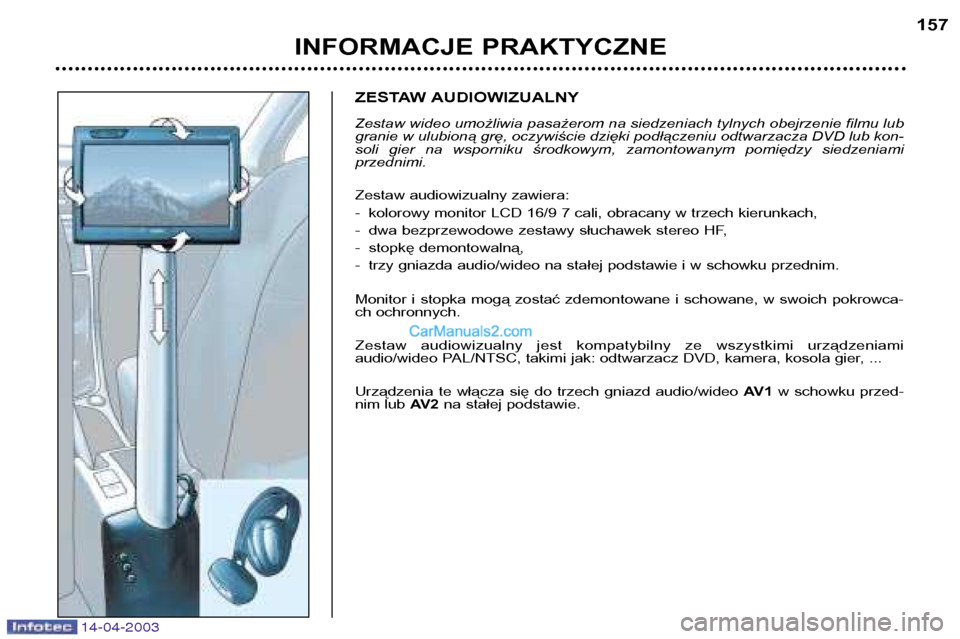

ZESTAW AUDIOWIZUALNY
Zestaw wideo umożliwia pasażerom na siedzeniach tylnych obejrzenie filmu lub granie w ulubioną grę, oczywiście dzięki podłączeniu odtwarzacza DVD lub kon-
soli gier na wsporniku środkowym, zamontowanym pomiędzy siedzeniamiprzednimi.
Zestaw audiowizualny zawiera:
- kolorowy monitor LCD 16/9 7 cali, obracany w trzech kierunkach,
- dwa bezprzewodowe zestawy słuchawek stereo HF,
- stopkę demontowalną,
- trzy gniazda audio/wideo na stałej podstawie i w schowku przednim.
Monitor i stopka mogą zostać zdemontowane i schowane, w swoich pokrowca-
ch ochronnych.
Zestaw audiowizualny jest kompatybilny ze wszystkimi urządzeniami
audio/wideo PAL/NTSC, takimi jak: odtwarzacz DVD, kamera, kosola gier, ...
Urządzenia te włącza się do trzech gniazd audio/wideo AV1w schowku przed-
nim lub AV2na stałej podstawie.
INFORMACJE PRAKTYCZNE 157

14-04-2003

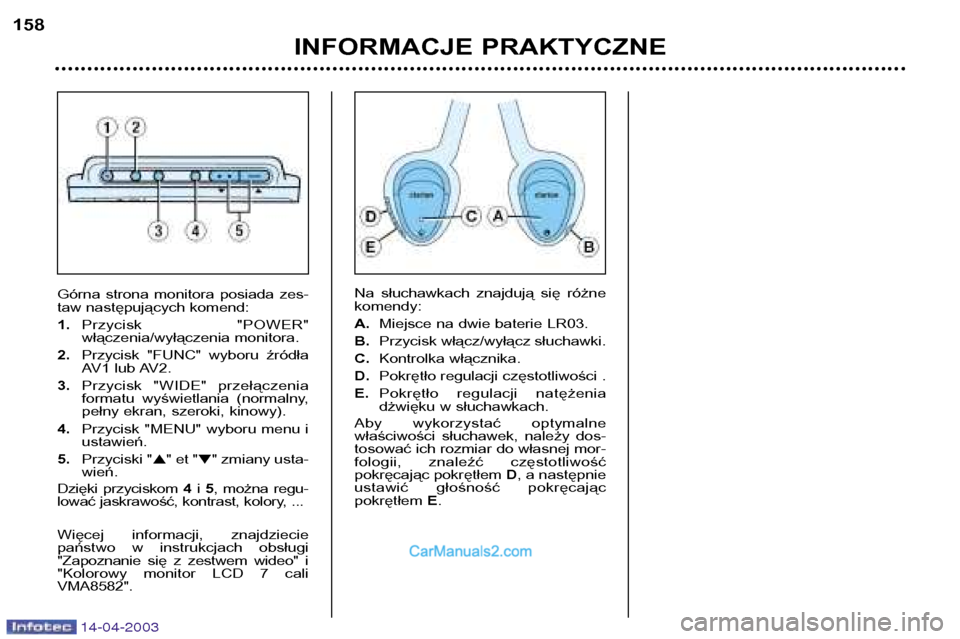

Na słuchawkach znajdują się różne komendy: A.Miejsce na dwie baterie LR03.
B. Przycisk włącz/wyłącz słuchawki.
C. Kontrolka włącznika.
D. Pokrętło regulacji częstotliwości .
E. Pokrętło regulacji natężenia
dżwięku w słuchawkach.
Aby wykorzystać optymalne
właściwości słuchawek, należy dos-
tosować ich rozmiar do własnej mor-
fologii, znaleźć częstotliwośćpokręcając pokrętłem D, a następnie
ustawić głośność pokręcającpokrętłem E.
INFORMACJE PRAKTYCZNE
158
Górna strona monitora posiada zes-
taw następujących komend: 1.
Przycisk "POWER"
włączenia/wyłączenia monitora.
2. Przycisk "FUNC" wyboru źródła
AV1 lub AV2.
3. Przycisk "WIDE" przełączenia
formatu wyświetlania (normalny,
pełny ekran, szeroki, kinowy).
4. Przycisk "MENU" wyboru menu iustawień.
5. Przyciski " " et " " zmiany usta-
wień.
Dzięki przyciskom 4i 5, można regu-
lować jaskrawość, kontrast, kolory, ...
Więcej informacji, znajdziecie
państwo w instrukcjach obsługi
"Zapoznanie się z zestwem wideo" i
"Kolorowy monitor LCD 7 caliVMA8582".

14-04-2003
INFORMACJE PRAKTYCZNE159

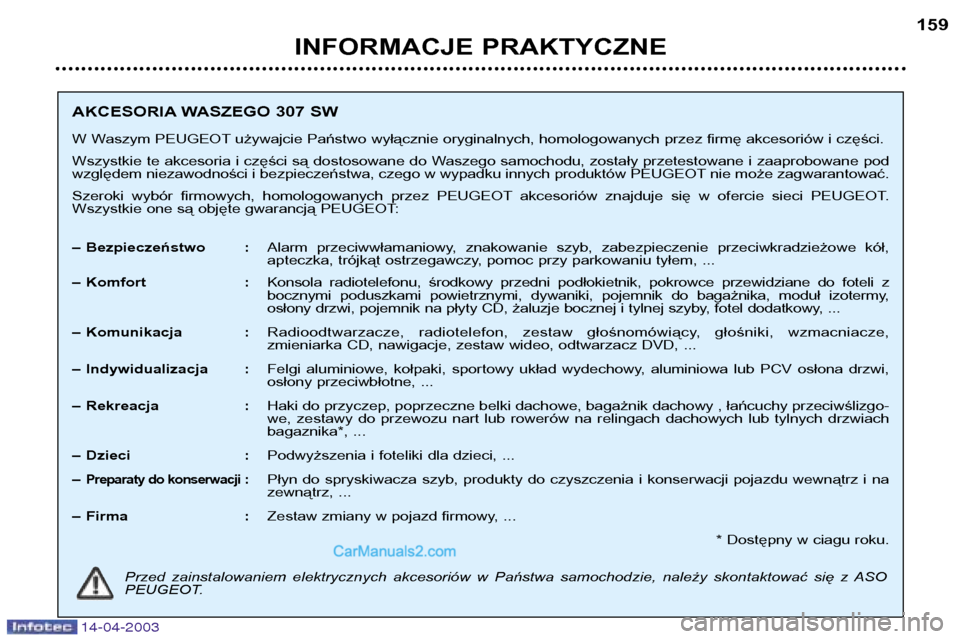

AKCESORIA WASZEGO 307 SW
W Waszym PEUGEOT używajcie Państwo wyłącznie oryginalnych, homologowanych przez firmę akcesoriów i części.
Wszystkie te akcesoria i części są dostosowane do Waszego samochodu, zostały przetestowane i zaaprobowane pod
względem niezawodności i bezpieczeństwa, czego w wypadku innych produktów PEUGEOT nie może zagwarantować.
Szeroki wybór firmowych, homologowanych przez PEUGEOT akcesoriów znajduje się w ofercie sieci PEUGEOT.
Wszystkie one są objęte gwarancją PEUGEOT:
– Bezpieczeństwo :
Alarm przeciwwłamaniowy, znakowanie szyb, zabezpieczenie przeciwkradzieżowe kół,
apteczka, trójkąt ostrzegawczy, pomoc przy parkowaniu tyłem, ...
– Komfort : Konsola radiotelefonu, środkowy przedni podłokietnik, pokrowce przewidziane do foteli z
bocznymi poduszkami powietrznymi, dywaniki, pojemnik do bagażnika, moduł izotermy,
osłony drzwi, pojemnik na płyty CD, żaluzje bocznej i tylnej szyby, fotel dodatkowy, ...
– Komunikacja : Radioodtwarzacze, radiotelefon, zestaw głośnomówiący, głośniki, wzmacniacze,
zmieniarka CD, nawigacje, zestaw wideo, odtwarzacz DVD, ...
– Indywidualizacja : Felgi aluminiowe, kołpaki, sportowy układ wydechowy, aluminiowa lub PCV osłona drzwi,
osłony przeciwbłotne, ...
– Rekreacja : Haki do przyczep, poprzeczne belki dachowe, bagażnik dachowy , łańcuchy przeciwślizgo-
we, zestawy do przewozu nart lub rowerów na relingach dachowych lub tylnych drzwiach
bagaznika*, ...
– Dzieci : Podwyższenia i foteliki dla dzieci, ...
–
Preparaty do konserwacji: Płyn do spryskiwacza szyb, produkty do czyszczenia i konserwacji pojazdu wewnątrz i na
zewnątrz, ...
– Firma : Zestaw zmiany w pojazd firmowy, ...
* Dostępny w ciagu roku.
Przed zainstalowaniem elektrycznych akcesoriów w Państwa samochodzie, należy skontaktować się z ASO
PEUGEOT.

14-04-2003

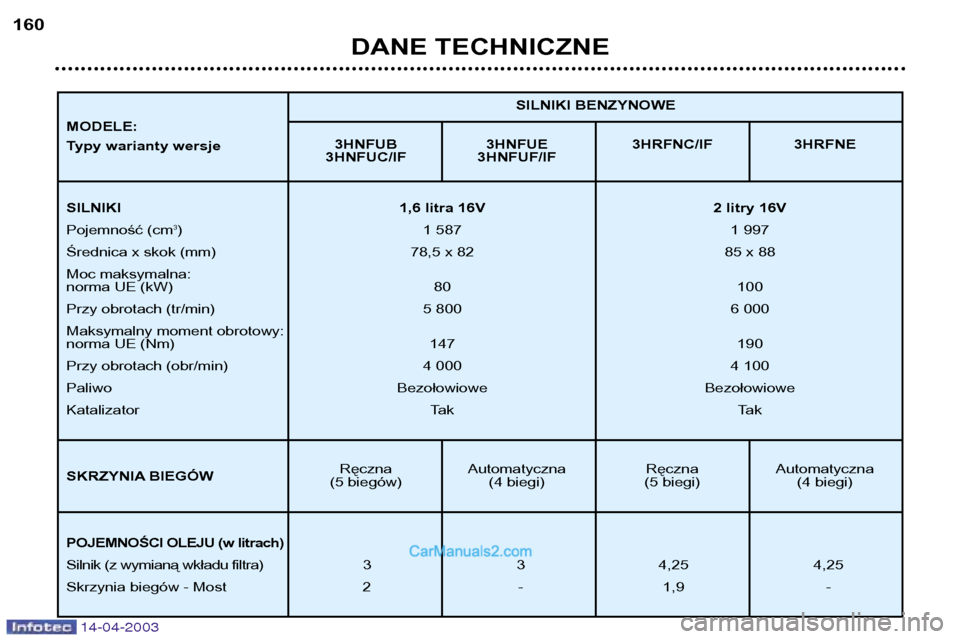

DANE TECHNICZNE
160
3HNFUB 3HNFUE 3HRFNC/IF 3HRFNE
3HNFUC/IF 3HNFUF/IF
Ręczna Automatyczna Ręczna Automatyczna
(5 biegów) (4 biegi) (5 biegi) (4 biegi) SILNIKI BENZYNOWE
SILNIKI
1,6 litra 16V2 litry 16V
Pojemność (cm 3
) 1 587 1 997
Średnica x skok (mm) 78,5 x 82 85 x 88 Moc maksymalna: norma UE (kW) 80100
Przy obrotach (tr/min) 5 800 6 000
Maksymalny moment obrotowy: norma UE (Nm) 147190
Przy obrotach (obr/min) 4 000 4 100
Paliwo Bezołowiowe Bezołowiowe
Katalizator TakTak
POJEMNOŚCI OLEJU (w litrach)
Silnik (z wymianą wkładu filtra) 3 3 4,25 4,25
Skrzynia biegów - Most 2 - 1,9-
MODELE:
Typy warianty wersje
SKRZYNIA BIEGÓW

14-04-2003

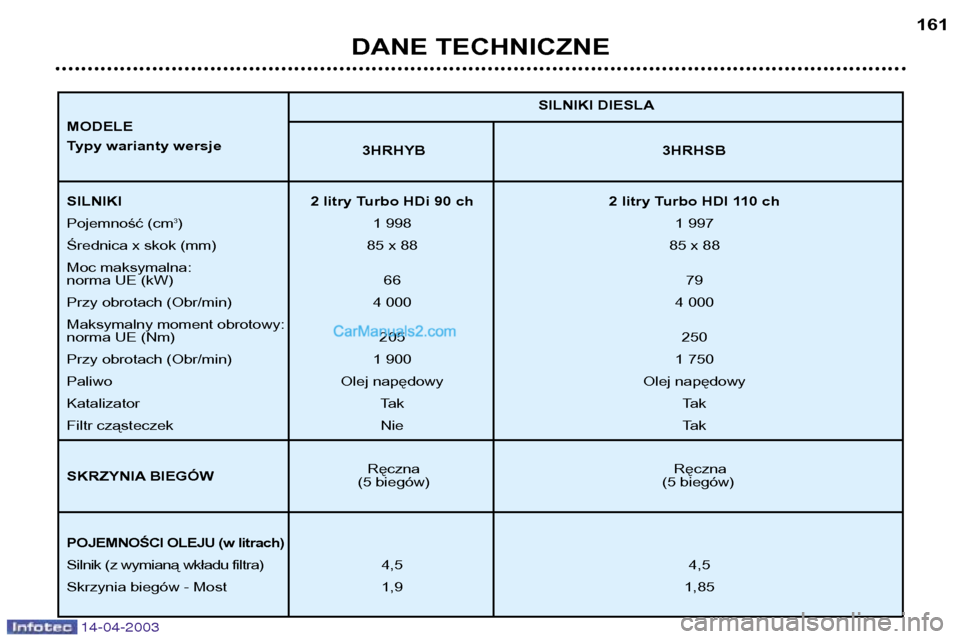

DANE TECHNICZNE161
3HRHYB 3HRHSB
Ręczna Ręczna
(5 biegów) (5 biegów) SILNIKI DIESLA
SILNIKI 2 litry Turbo HDi 90 ch 2 litry Turbo HDI 110 ch Pojemność (cm
3
) 1 998 1 997
Średnica x skok (mm) 85 x 88 85 x 88Moc maksymalna:
norma UE (kW) 66 79
Przy obrotach (Obr/min) 4 000 4 000
Maksymalny moment obrotowy:
norma UE (Nm) 205 250
Przy obrotach (Obr/min) 1 900 1 750
Paliwo Olej napędowy Olej napędowy
Katalizator Tak Tak
Filtr cząsteczek Nie Tak
POJEMNOŚCI OLEJU (w litrach)
Silnik (z wymianą wkładu filtra) 4,5 4,5
Skrzynia biegów - Most 1,91,85
MODELE
Typy warianty wersje
SKRZYNIA BIEGÓW

14-04-2003

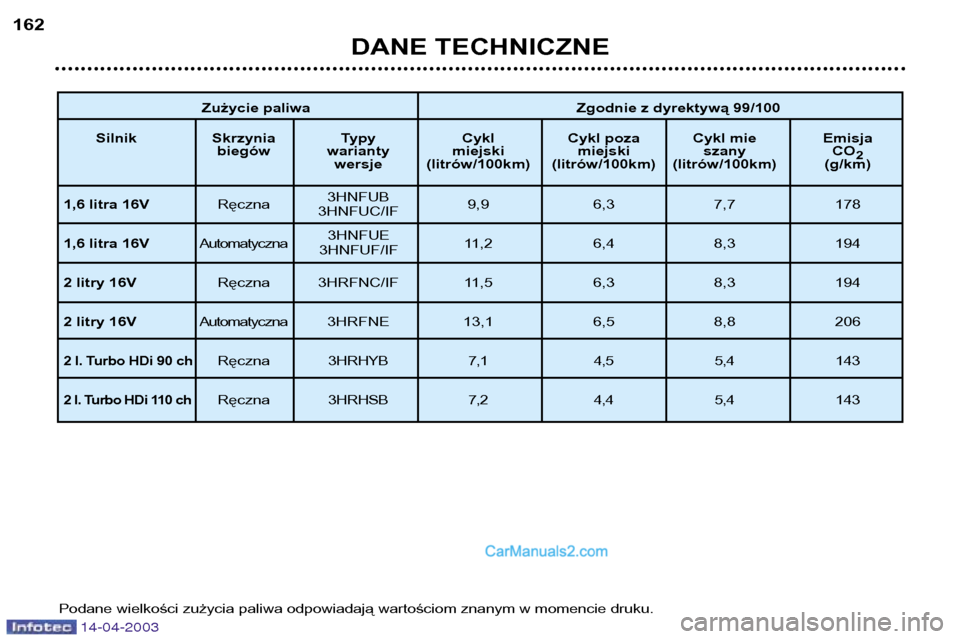

Zużycie paliwaZgodnie z dyrektywą 99/100
Silnik Skrzynia Typy Cykl Cykl poza Cykl mie Emisja biegów warianty miejski miejski szany CO 2
wersje (litrów/100km) (litrów/100km) (litrów/100km) (g/km)
1,6 litra 16V Ręczna 9,9 6,3 7,7 178
1,6 litra 16V Automatyczna 11 , 2 6 , 4 8 , 3 1 94
2 litry 16V Ręczna 3HRFNC/IF 11,5 6,3 8,3 194
2 litry 16V Automatyczna3HRFNE 13,1 6,5 8,8 206
2 l. Turbo HDi 90 chRęczna3HRHYB 7,1 4,5 5,4 143
2 l. Turbo HDi 110 chRęczna3HRHSB 7,2 4,4 5,4 143
DANE TECHNICZNE
162
Podane wielkości zużycia paliwa odpowiadają wartościom znanym w momencie druku. 3HNFUB
3HNFUC/IF
3HNFUE
3HNFUF/IF
