239
7
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
Integrerte sideblinklys
For utskifting av disse pærene, må du kontakte PEUGEOT-forhandlernett eller et kvalifisert verksted.
For å skifte ut LED-pæren må du kontakte din PEUGEOT-forhandler eller et kvalifisert verksted.
Tå ke l y k t e r
 Hekt av pyntelisten ved å trekke i øvre kant (hakk).  Løsne de to skruene for å ta lyktehuset.
 Koble fra kontakten.  Løsne pæreholderen (1/4 omdreining)  Ta ut pæreholderen.  Skift den defekte pæren. Ved tilbakemontering skal disse operasjonene
utføres i motsatt rekkefølge og trykk på pyntelisten for å sette den på plass.
Lys i utvendige speil

240
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
1. Parkeringslys (LED).2. Ryggelys (W16W).3. Blinklys (gul PY21W).4. Bremselys / (LED). / (LED). 5. Tåkelys (P21W).
Baklys (sedan)
Skifte av LED-lys
For å skifte dem ut, kontakt PEUGEOT-
forhandlernett eller et kvalifisert verksted.
Ryggelys, blinklys (på skjermene)
 Kople fra kontakten.  Fjern festemutteren til pæren.  Ta lysenheten forsiktig ut fra utsiden.  Skru løs pæreholderen (1/4 omdreining) og skift pæren. Ved tilbakemontering, gå frem i omvendt rekkefølge.
 Åpne bagasjeromsluken, og fjern tilgangsluken.

241
7
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
 Klipse av de to tilgangslukene til høyre og venstre.  Skru løs skruene i hver åpning.  Klipse av bagasjeromspolstringen for å få tilgan til kontakten.  Kople fra kontakten.  Fjern festemutteren til pæren.  Ta lysenheten forsiktig ut fra utsiden.  Skru løs pæreholderen (1/4 omdreining) og skift pæren. Ved tilbakemontering, gå frem i omvendt rekkefølge.
Tåkelys (bakluke)
 Åpne bagasjeromsluken og ta av det store plastdekslet.

242
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
Baklys (SW)
Skifte av LED-lys
For å skifte dem ut, kontakt PEUGEOT-forhandlernett eller et kvalifisert verksted.
Blinklys (på skjermene)
 Åpne opp koffertlokket og fjern tilgangsluken.  Fjern de to festemutteren til lyspæren (hulnøkkel anbefales).  Fjern holdeklipsen, og ta lysenheten forsiktig ut fra utsiden.
 Kople fra kontakten.  Fjern tetningsskumgummien.  Klips løs pæreholderen ved å trykke på de to hakene.  Skift ut lyspæren. Ved tilbakemontering går man frem i omvendt rekkefølge.
1. Parkeringslys (LED).2. Blinklys (gule PY21W).3. Stopplys (LED).4. Ryggelys (W16W).5. Tåkelys (P21W).

243
7
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
Ryggelys, tåkelys (koffertlokket)
 Åpne opp koffertlokket, og fjern luken.
 Ta forsiktig lysenheten ut fra utsiden.  Kople fra kontakten.  Tåkelys: klipse løs pæreholderen ved å trykke på de to hakene, og skift deretter ut pæren.  Ryggelys: drei pæreholderen en kvart omdreining rundt, og skift ut pæren. Ved tilbakemontering går man frem i omvendt rekkefølge.  Fjern festemutteren til lyspæren.

244
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
For utskifting av denne typen lys, ta kontakt med PEUGEOT-forhandlernett eller et kvalifisert verksted.
Høytsittende bremselys (LED) Skiltlys (W5W)
For tilbakesetting, trykk på plastdekslet for å hekte det fast.
 Før en smal skrutrekker inn i ett av hakkene på utsiden av plastdekslet.  Skyv utover for å hekte det av.  Fjern plastdekslet  Skift den defekte pæren.

245
7
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
 Hekt av av dekslet ved å trekke øvre venstre kant, deretter høyre,  Frigjør dekslet helt og snu det,

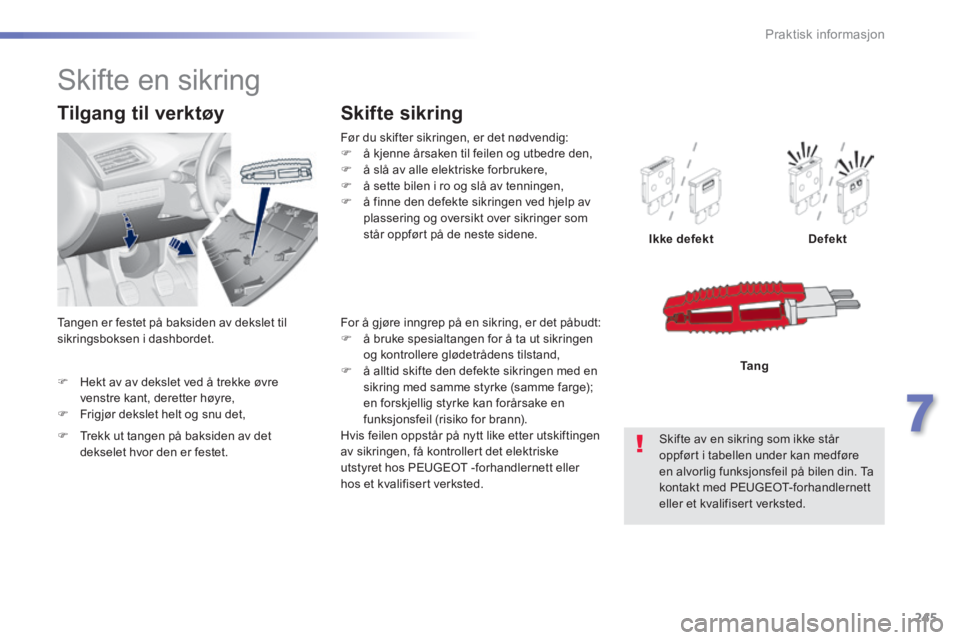

Tilgang til verktøy
Før du skifter sikringen, er det nødvendig:  å kjenne årsaken til feilen og utbedre den,  å slå av alle elektriske forbrukere,  å sette bilen i ro og slå av tenningen,  å finne den defekte sikringen ved hjelp av plassering og oversikt over sikringer som står oppført på de neste sidene.
Skifte sikring
Ikke defektDefekt
Skifte av en sikring som ikke står oppført i tabellen under kan medføre en alvorlig funksjonsfeil på bilen din. Ta kontakt med PEUGEOT-forhandlernett eller et kvalifisert verksted.
Tang
Skifte en sikring
For å gjøre inngrep på en sikring, er det påbudt:  å bruke spesialtangen for å ta ut sikringen og kontrollere glødetrådens tilstand,  å alltid skifte den defekte sikringen med en sikring med samme styrke (samme farge); en forskjellig styrke kan forårsake en funksjonsfeil (risiko for brann). Hvis feilen oppstår på nytt like etter utskiftingen av sikringen, få kontrollert det elektriske utstyret hos PEUGEOT -forhandlernett eller hos et kvalifisert verksted.
 Trekk ut tangen på baksiden av det dekselet hvor den er festet.
Tangen er festet på baksiden av dekslet til sikringsboksen i dashbordet.

246
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
PEUGEOT frasier seg ethvert ansvar for utgifter som skyldes installering av tilbehør som ikke føres eller anbefales av PEUGEOT eller som ikke er blitt installert etter deres anvisninger. Dette gjelder spesielt når forbruket for alle de ekstra tilkoblede apparatene overskrider 10 milliampere.
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen din er beregnet på å fungere med standard- eller ekstrautstyr. Før du eventuelt installerer andre utstyr eller elektrisk tilbehør i bilen, kontakt PEUGEOT-forhandlernett eller et kvalifisert verksted.

247
7
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
Sikringer i dashbord
Sikringsboksen er plassert nederst i dashbordet (på venstre side).
Sikring n r.Styrke (A) Funksjoner
F1515 12 V-tilbehørskontakt.
F1615 Sigarettenner.
F1715 Bilradio.
F1820 Bilradio (+ batteri).
Tilgang til sikringene
 Hekt av dekslet ved å trekke i øvre venstre
del, deretter høyre del.
Versjon 1 (FULL)

248
Praktisk informasjon
308_no_Chap07_info pratiques_ed02-2013
Versjon 2 (ECO)
Sikring n r . Styrke (A) Funksjoner
F6 A eller B 15 Bilradio.
F13 10 Sigarettenner.
F14 10 12 V- tilbehørskontakt
F28 A eller B 15 Bilradio (+ batteri)
