Peugeot 308 2014 Kezelési útmutató (in Hungarian)

269
8
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Lehetővé teszi a különböző folyadékszintek ellenőrzését, bizonyos alkatrészek cseréjét és az üzemanyag-feltöltést.
* M o t o r t í p u s t ó l f ü g g ő e n .

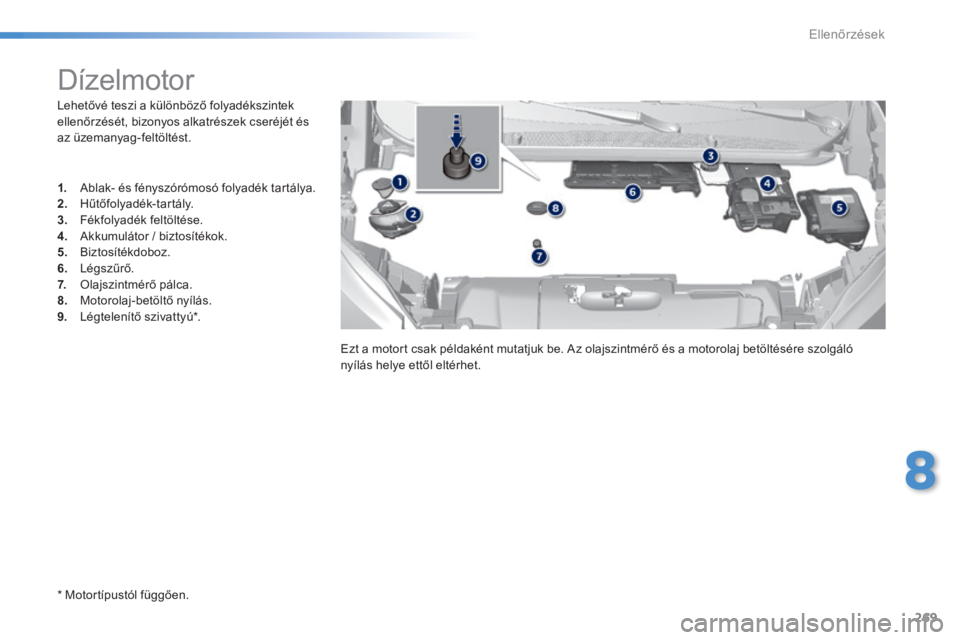

Dízelmotor
1. Ablak- és fényszórómosó folyadék tartálya. 2. Hűtőfolyadék-tartály. 3. Fékfolyadék feltöltése. 4. Akkumulátor / biztosítékok. 5. Biztosítékdoboz. 6. Légszűrő. 7. Olajszintmérő pálca. 8. Motorolaj-betöltő nyílás. 9. L é g t e l e n í t ő s z i v a t t y ú * .
Ezt a motort csak példaként mutatjuk be. Az olajszintmérő és a motorolaj betöltésére szolgáló nyílás helye ettől eltérhet.

270
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
HDi motorral rendelkező gépjárműveknél az üzemanyag teljes kifogyását követően légteleníteni kell az üzemanyagkört: lásd a motortérrajzot.

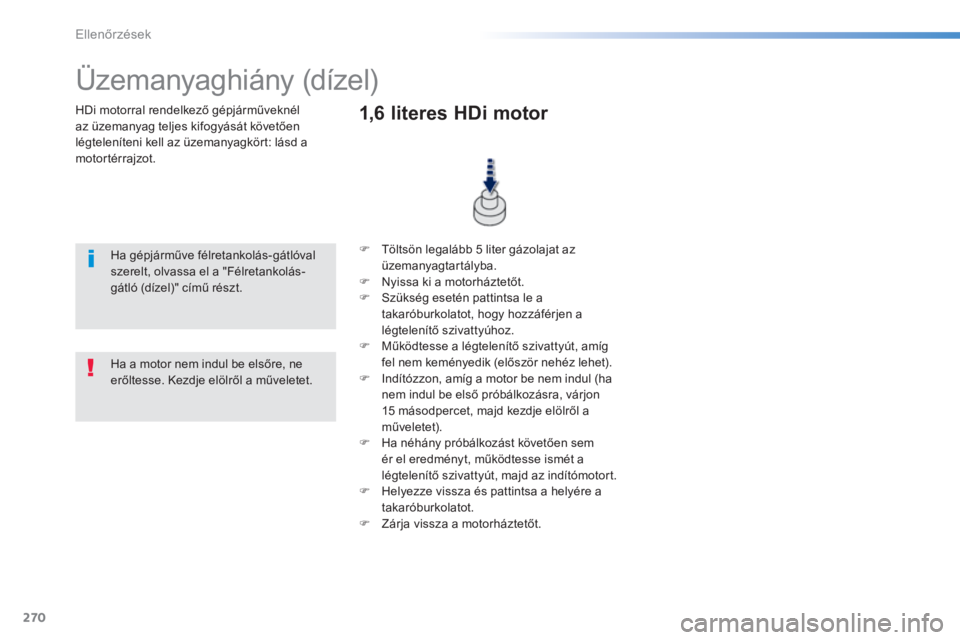

Üzemanyaghiány (dízel)
Ha gépjárműve félretankolás-gátlóval szerelt, olvassa el a "Félretankolás-gátló (dízel)" című részt.
 Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.  Nyissa ki a motorháztetőt.  Szükség esetén pattintsa le a takaróburkolatot, hogy hozzáférjen a légtelenítő szivattyúhoz.  Működtesse a légtelenítő szivattyút, amíg fel nem keményedik (először nehéz lehet).  Indítózzon, amíg a motor be nem indul (ha nem indul be első próbálkozásra, várjon 15 másodpercet, majd kezdje elölről a műveletet).  Ha néhány próbálkozást követően sem ér el eredményt, működtesse ismét a légtelenítő szivattyút, majd az indítómotort.  Helyezze vissza és pattintsa a helyére a takaróburkolatot.  Zárja vissza a motorháztetőt.
1,6 literes HDi motor
Ha a motor nem indul be elsőre, ne erőltesse. Kezdje elölről a műveletet.

271
8
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013

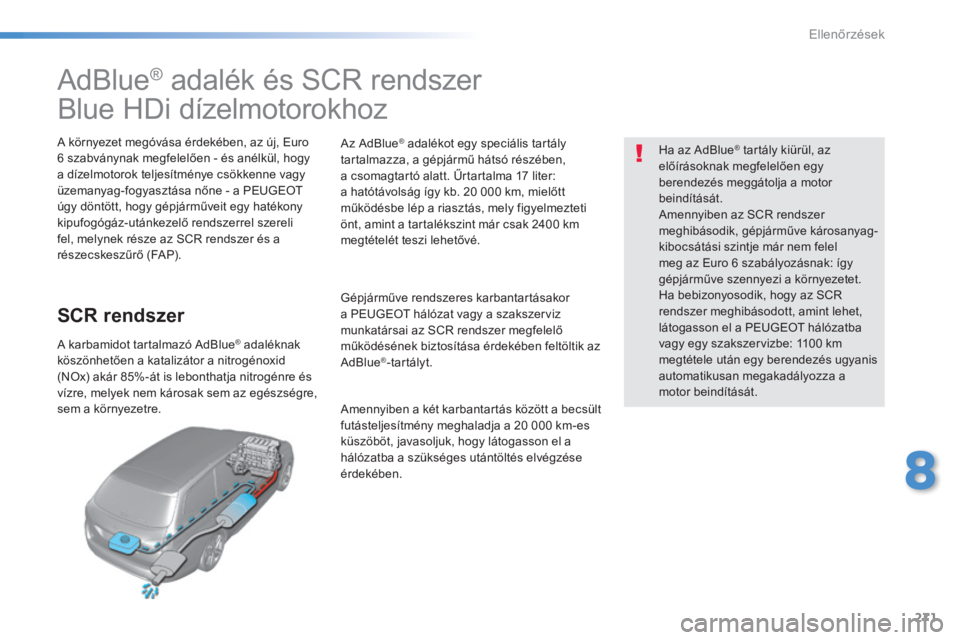

AdBlue ® adalék és SCR rendszer
Blue HDi dízelmotorokhoz
A környezet megóvása érdekében, az új, Euro 6 szabványnak megfelelően - és anélkül, hogy a dízelmotorok teljesítménye csökkenne vagy üzemanyag-fogyasztása nőne - a PEUGEOT úgy döntött, hogy gépjárműveit egy hatékony kipufogógáz-utánkezelő rendszerrel szereli fel, melynek része az SCR rendszer és a részecskeszűrő (FAP).
SCR rendszer
A karbamidot tartalmazó AdBlue ® adaléknak ® adaléknak ®
köszönhetően a katalizátor a nitrogénoxid (NOx) akár 85%-át is lebonthatja nitrogénre és vízre, melyek nem károsak sem az egészségre, sem a környezetre.
A z A d B l u e ® adalékot egy speciális tartály ® adalékot egy speciális tartály ®
tartalmazza, a gépjármű hátsó részében, a csomagtartó alatt. Űrtartalma 17 liter: a hatótávolság így kb. 20 000 km, mielőtt működésbe lép a riasztás, mely figyelmezteti önt, amint a tartalékszint már csak 2400 km megtételét teszi lehetővé.
Gépjárműve rendszeres karbantartásakor a PEUGEOT hálózat vagy a szakszerviz munkatársai az SCR rendszer megfelelő működésének biztosítása érdekében feltöltik az AdBlue ® -tartályt.
Amennyiben a két karbantartás között a becsült futásteljesítmény meghaladja a 20 000 km-es küszöböt, javasoljuk, hogy látogasson el a hálózatba a szükséges utántöltés elvégzése érdekében.
Ha az AdBlue ® tartály kiürül, az ® tartály kiürül, az ®
előírásoknak megfelelően egy berendezés meggátolja a motor beindítását. Amennyiben az SCR rendszer meghibásodik, gépjárműve károsanyag-kibocsátási szintje már nem felel meg az Euro 6 szabályozásnak: így gépjárműve szennyezi a környezetet. Ha bebizonyosodik, hogy az SCR rendszer meghibásodott, amint lehet, látogasson el a PEUGEOT hálózatba vagy egy szakszervizbe: 1100 km megtétele után egy berendezés ugyanis automatikusan megakadályozza a motor beindítását.

272
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Hatótávolság-jelzők
A gyújtás ráadásakor egy műszer jelzi, hogy kb. hány kilométert tehet még meg gépjárművével, mielőtt a motor indítását automatikusan blokkolná a rendszer, ha megkezdődik az AdBlue ® adaléktartály tartalékának ® adaléktartály tartalékának ®
felhasználása, illetve ha a rendszer SCR környezetvédelmi rendszer meghibásodását érzékeli. Ha meghibásodás és alacsony AdBlue ®
adalékszint is tapasztalható egyszerre, a legalacsonyabb hatótávolság-érték jelenik m e g .
Az AdBlue ® Az AdBlue ® Az AdBlue adalék hiányából adódó motorblokkolás veszélye esetén
Az előírásoknak megfelelően a motor indítását megakadályozó berendezés automatikusan működésbe lép, amint az AdBlue ® adaléktartály kiürül. ® adaléktartály kiürül. ®
Hatótávolság 2400 km felett
A meglévő hatótávolság pillanatnyi megjelenítéséhez nyomja meg ezt a gombot.
 Ezután válassza ki a "Diagnosztika" menüt.
5000 km felett pontos érték nem jelenik meg.
A gyújtás ráadásakor nem jelenik meg a hatótávolságra vonatkozó automatikus üzenet a kombinált kijelzőn.
A hatótávolság pár pillanatra megjelenik a kijelzőn.
Ha gépjárműve rendelkezik ilyennel, az információt az érintőképernyőn tekintheti meg.
 Válassza ki a " Vezetési segédlet" menüt.

273
8
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013

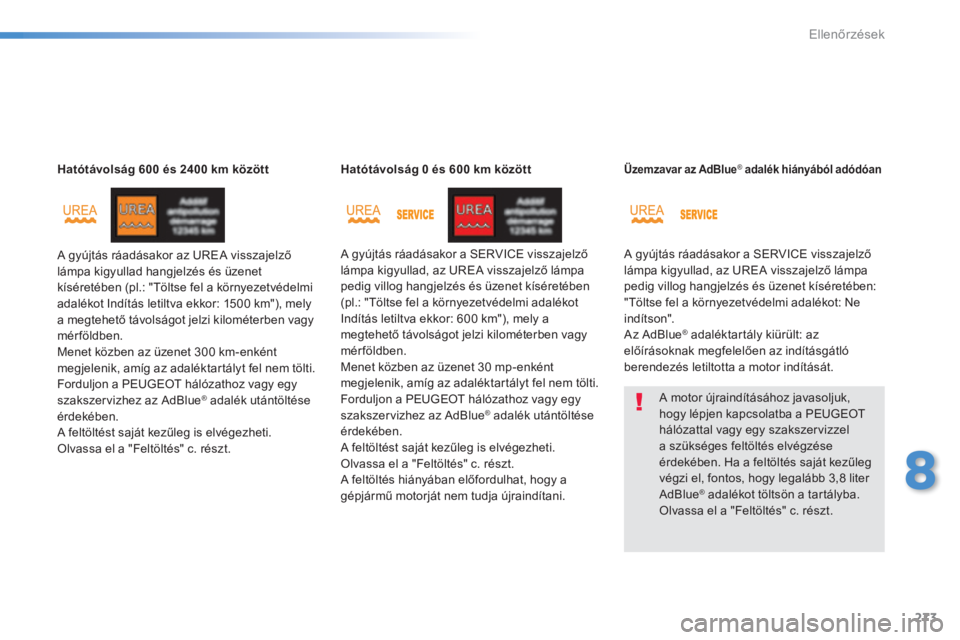

Hatótávolság 600 és 2400 km között
A gyújtás ráadásakor az UREA visszajelző lámpa kigyullad hangjelzés és üzenet kíséretében (pl.: "Töltse fel a környezetvédelmi adalékot Indítás letiltva ekkor: 1500 km"), mely a megtehető távolságot jelzi kilométerben vagy mérföldben. Menet közben az üzenet 300 km-enként megjelenik, amíg az adaléktartályt fel nem tölti. Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez az AdBlue ® adalék utántöltése ® adalék utántöltése ®
érdekében. A feltöltést saját kezűleg is elvégezheti. Olvassa el a "Feltöltés" c. részt.
Hatótávolság 0 és 600 km között
A gyújtás ráadásakor a SERVICE visszajelző lámpa kigyullad, az UREA visszajelző lámpa pedig villog hangjelzés és üzenet kíséretében (pl.: "Töltse fel a környezetvédelmi adalékot Indítás letiltva ekkor: 600 km"), mely a megtehető távolságot jelzi kilométerben vagy mérföldben. Menet közben az üzenet 30 mp-enként megjelenik, amíg az adaléktartályt fel nem tölti. Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez az AdBlue ® adalék utántöltése ® adalék utántöltése ®
érdekében. A feltöltést saját kezűleg is elvégezheti. Olvassa el a "Feltöltés" c. részt. A feltöltés hiányában előfordulhat, hogy a gépjármű motorját nem tudja újraindítani.
Üzemzavar az AdBlue ® adalék hiányából adódóan
A gyújtás ráadásakor a SERVICE visszajelző lámpa kigyullad, az UREA visszajelző lámpa pedig villog hangjelzés és üzenet kíséretében: "Töltse fel a környezetvédelmi adalékot: Ne indítson". Az AdBlue ® adaléktartály kiürült: az ® adaléktartály kiürült: az ®
előírásoknak megfelelően az indításgátló berendezés letiltotta a motor indítását.
A motor újraindításához javasoljuk, hogy lépjen kapcsolatba a PEUGEOT hálózattal vagy egy szakszervizzel a szükséges feltöltés elvégzése érdekében. Ha a feltöltés saját kezűleg végzi el, fontos, hogy legalább 3,8 liter AdBlue ® adalékot töltsön a tartályba. ® adalékot töltsön a tartályba. ®
Olvassa el a "Feltöltés" c. részt.

274
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Az SCR környezetvédelmi rendszer meghibásodása esetén
Az SCR környezetvédelmi rendszer meghibásodásának megerősítése után 1100 km megtételét követően a motor indításgátló berendezése automatikusan működésbe lép. Amint lehet, ellenőriztesse a rendszert a PEUGEOT hálózatban vagy egy szakszervizben.
Ha ideiglenes hibáról van szó, a figyelmeztetés eltűnik, amint a kipufogógáz-kibocsátás szintje ismét megfelelő.
Meghibásodás érzékelése esetén
A gyújtás ráadásakor környezetvédelmi hiba esetén az UREA, SERVICE és motor-öndiagnosztika visszajelző lámpák kigyulladnak hangjelzés és a "Környezetvédelmi hiba" üzenet kíséretében.
Az engedélyezett közlekedési szakaszban (1100 km és 0 km között)
Amennyiben az SCR rendszer hibája megerősítésre kerül (tehát több mint 50 km megtételét követően, folyamatos hibajelzés mellett), a gyújtás ráadásakor a SERVICE és motor-öndiagnosztika visszajelző lámpák kigyulladnak és az UREA visszajelzés villogni kezd hangjelzés és egy üzenet megjelenése kíséretében (pl.: "Környezetvédelmi hiba: indítás letiltva ekkor: 300 km"), és jelzik a meglévő hatótávolságot kilométerben vagy mérföldben. Menet közben az üzenet 30 mp-enként megjelenik, amíg fennáll az SCR környezetvédelmi rendszer hibája. Amint lehet, forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
A feltöltés hiányában előfordulhat, hogy gépjármű motorját nem lehet újraindítani.

275
8
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Indítás letiltva
Minden gyújtásráadáskor kigyullad a SERVICE és a motor-öndiagnosztika visszajelző lámpa és villogni kezd az UREA visszajelzés hangjelzés és a "Környezetvédelmi hiba: Ne indítson" üzenet kíséretében.
Túllépte a megengedett közlekedési korlátot: az indításgátló berendezés letiltotta a motor beindítását.
A motor újraindításához feltétlenül forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Az AdBlue ® Az AdBlue ® Az AdBlue adalék ® adalék ®
befagyása
Az AdBlue ® adalék kb. -11°C-nál ® adalék kb. -11°C-nál ®
alacsonyabb hőmérsékleten fagy be. Az SCR rendszer rendelkezik az AdBlue ® tartály fűtését szolgáló ® tartály fűtését szolgáló ®
berendezéssel. Rendkívüli helyzetben (ha a gépjármű tartósan -15°C alatti hőmérsékletnek van kitéve), a környezetvédelmi hibajelzés megjelenését valószínűleg az AdBlue ® adalék befagyása okozza. ® adalék befagyása okozza. ®
Állítsa a gépjárművet enyhébb hőmérsékletű helyre néhány órára, amíg az adalék ismét folyékony halmazállapotú nem lesz. A környezetvédelmi hibajelzés nem alszik ki azonnal, csak több kilométer
megtételét követően.

276
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Az AdBlue ®Az AdBlue ®Az AdBlue adalék feltöltése ® adalék feltöltése ®
Az AdBlue ® adaléktartályt minden ® adaléktartályt minden ®
karbantartáskor feltöltik a PEUGEOT hálózatban vagy a szakszervizben. A tartály űtartalmára való tekintettel azonban szükségessé válhat az utántöltés két karbantartás között is, főleg, ha arra figyelmeztetés (visszajelző lámpa és üzenet) is felhívja a figyelmet. Fordulhat a PEUGEOT hálózathoz vagy egy szakszervizhez. Amennyiben a feltöltést saját kezűleg kívánja elvégezni, kérjük, figyelmesen olvassa el a következő figyelmeztetéseket.
Használati tanácsok
Őrizze az AdBlue ® adalékot ® adalékot ®
a gyermekektől távol, eredeti csomagolásában. Ne töltse át az AdBlue ® adalékot másik ® adalékot másik ®
tartályba, mert elveszítheti tisztaságát.
Kizárólag az ISO 22241 szabványnak megfelelő AdBlue ® adalékot használjon. ® adalékot használjon. ®
Ne oldja fel az adalékot vízben. Ne töltse be az adalékot a gázolajtartályba.
A cseppfolyásmentes flakonos kiszerelés megkönnyíti a feltöltési műveletet. Az 1,89 literes (1/2 gallon) flakon a PEUGEOT hálózatban és szakszervizekben kapható.
Ne végezze a feltöltést kamionok használatára szánt AdBlue ® -adagolókból.
Az AdBlue ® adalék karbamid- (urea-) tartalmú ® adalék karbamid- (urea-) tartalmú ®
oldat. A folyadék nem gyúlékony, színtelen és szagtalan (hűvös helyen tartva). Ha a bőrrel érintkezik, mossa le az érintett területet bő szappanos vízzel. Ha a szembe jut, azonnal mossa ki bő vízzel vagy szemmosó oldattal legalább 15 percig. Állandó égető vagy irritáló érzés esetén forduljon orvoshoz. Ha lenyelte, azonnal öblögessen tiszta vízzel, majd igyon sok vizet. Bizonyos esetekben (pl. magas hőmérséklet esetén) nem lehet kizárni ammónia felszabadulását: ne lélegezze be a terméket. Az ammóniagőz irritálhatja a nyálkahártyát (szem, orr és torok).

277
8
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Tárolási javaslatok
Ne tárolja az AdBlue ® flakonokat ® flakonokat ®
gépjárművében.
Az AdBlue ® adalék kb. -11°C alatti ® adalék kb. -11°C alatti ®
hőmérsékleten fagy be és 25°C felett bomlik el. Javasolt a flakonokat hűvös, közvetlen napsugárzástól mentes helyen tárolni. Ilyen körülmények között az adalék legalább egy évig tárolható. A megfagyott adalék szobahőmérsékleten felengedve ismét használható.
Eljárás
Mielőtt a feltöltést megkezdené, ügyeljen arra, hogy a gépjármű sík, vízszintes talajon álljon. Téli időjárás esetén ellenőrizze, hogy a gépjármű hőmérséklete magasabb legyen -11°C-nál.
Ellenkező esetben a befagyott AdBlue ® adalékot nem lehet áttölteni a tartályba. Állítsa a gépjárművet néhány órára magasabb hőmérsékletű helyiségbe, és ezt követően végezze el a feltöltést.
 Vegye le a gyújtást és vegye ki a kulcsot, vagy, ha gépjárműve rendelkezik ilyennel, nyomja meg a START/STOP gombot a motor leállításához.
 Az AdBlue ® adaléktartályhoz ® adaléktartályhoz ®
való hozzáféréshez emelje meg a csomagtartószőnyeget, majd vegye ki a pótkereket vagy a tárolódobozt.
 Fordítsa el negyed fordulattal a fekete kupakot az óramutató járásával ellentétes irányba, nyomás nélkül, majd távolítsa el f e l f e l é .
 Fordítsa el a kék kupakot hatod fordulattal az óramutató járásával ellentétes irányba.  Távolítsa el a kupakot felfelé.

278
Ellenőrzések
308_hu_Chap08_verifications_ed02-2013
Ne dobja ki az AdBlue ® adalékos flakont ® adalékos flakont ®
a háztartási hulladékba. Helyezze el az erre szánt tartályokba vagy vigye vissza a kereskedésbe.
Fontos: ha a gépjármű AdBlue ®
adaléktartálya teljesen kiürült - ezt
a figyelmeztető üzenetek és a motor letiltása jelzi -, feltétlenül legalább 3,8 liter adalékot kell a tartályba tölteni, vagyis két db 1,89 literes flakont.
 Ha a flakon eltávolítása után túlfolyást tapasztal, törölje körbe a tartály nyílását egy nedves ronggyal.
Ha az adalék kifröccsent, azonnal mossa le hideg vízzel vagy törölje le nedves ronggyal. Ha az adalék kikristályosodott, távolítsa el melegvizes szivaccsal.
 Helyezze vissza a kék kupakot a tartály nyílására, és fordítsa el hatod fordulattal az óramutató járásával megegyező irányba ütközésig.  Helyezze vissza a fekete kupakot, és
fordítsa el negyed fordulattal az óramutató járásával megegyező irányba, nyomás nélkül. Ellenőrizze, hogy a kupakon található jelzés pontosan a nyíláson található jelzéssel szembe kerüljön.  Engedje le a csomagtérpadlót és csukja le a csomagtér fedelet.
F o n t o s : ha a feltöltést az adalék teljes kifogyását követően végzi el , melyet a "Töltse fel a környezetvédelmi adalékot: Ne indítson" üzenet jelez, feltétlenül várjon 5 percet a gyújtás ráadása előtt, ne nyissa ki a vezetőajtót, ne reteszelje ki a gépjárművet, ne helyezze be a kulcsot a gyújtáskapcsolóba, és ne helyezze a "Kulcs nélküli nyitás és indítás" rendszer kulcsát az utastérbe. Adja rá a gyújtást, majd 10 másodperc elteltével indítózzon.
 Vegye magához az AdBlue ® adalékot ® adalékot ®
tartalmazó flakont. Ellenőrizze a szavatossági időt, olvassa el figyelmesen a használati útmutatót a címkén, majd töltse be a flakon tartalmát a gépjármű AdBlue ®
adaléktartályába.
