Peugeot 308 2014 Vodič za korisnike (in Croatian)

249
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

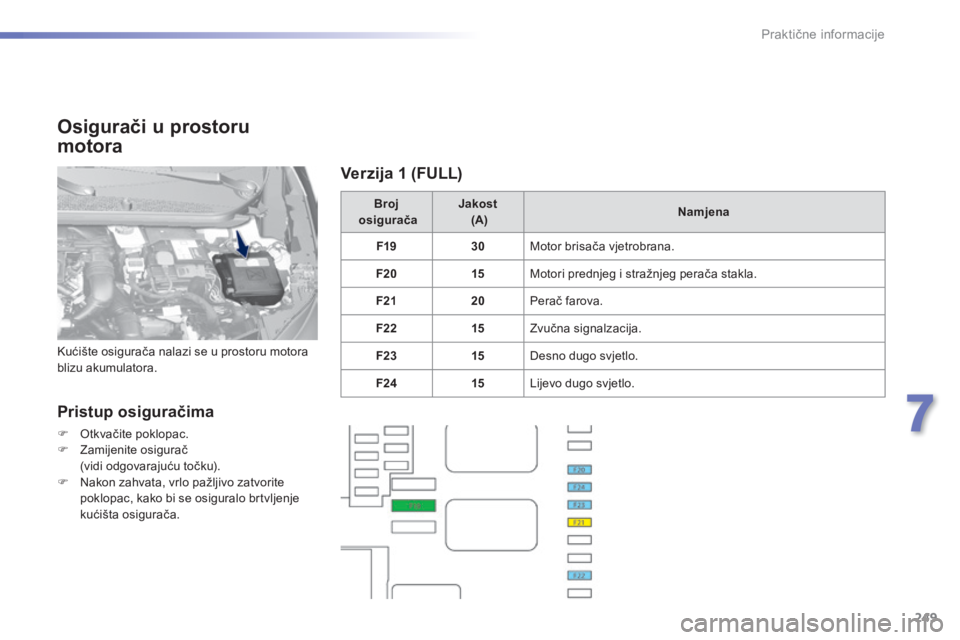

Osigurači u prostoru
motora
Pristup osiguračima
 Otkvačite poklopac.  Zamijenite osigurač (vidi odgovarajuću točku).  Nakon zahvata, vrlo pažljivo zatvorite poklopac, kako bi se osiguralo brtvljenje kućišta osigurača.
Broj o s i g u r a č a Jakost (A) Namjena
F1930 Motor brisača vjetrobrana.
F2015 Motori prednjeg i stražnjeg perača stakla.
F2120 Perač farova.
F2215 Zvučna signalzacija.
F2315 Desno dugo svjetlo.
F2415 Lijevo dugo svjetlo.
Kućište osigurača nalazi se u prostoru motora blizu akumulatora.
Verzija 1 (FULL)

250
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

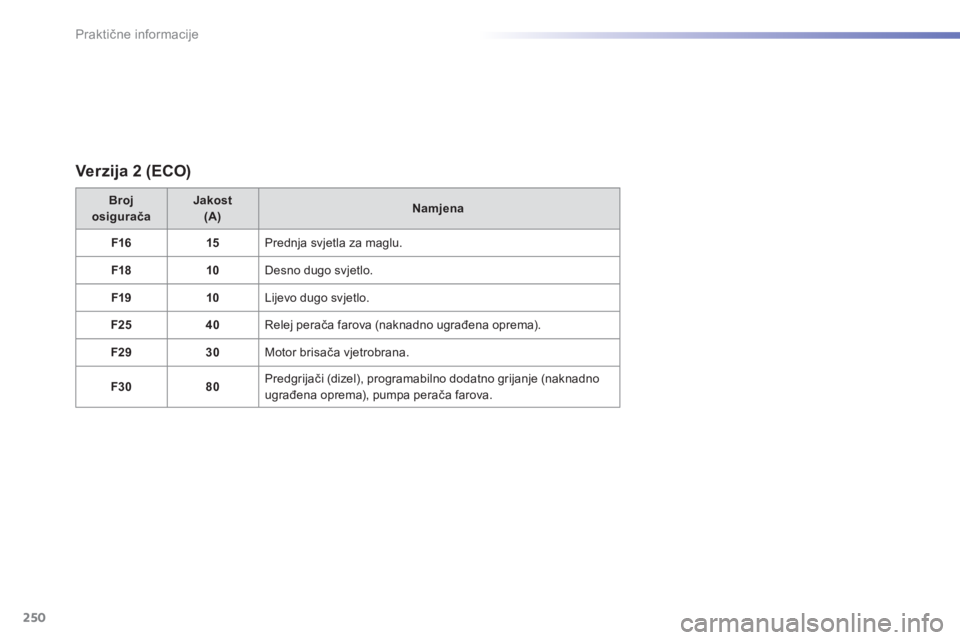

Verzija 2 (ECO)
Broj osiguračaJakost (A)Namjena
F1615 Prednja svjetla za maglu.
F1810 Desno dugo svjetlo.
F1910 Lijevo dugo svjetlo.
F2540 Relej perača farova (naknadno ugrađena oprema).
F2930 Motor brisača vjetrobrana.
F3080 Predgrijači (dizel), programabilno dodatno grijanje (naknadno ugrađena oprema), pumpa perača farova.

251
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

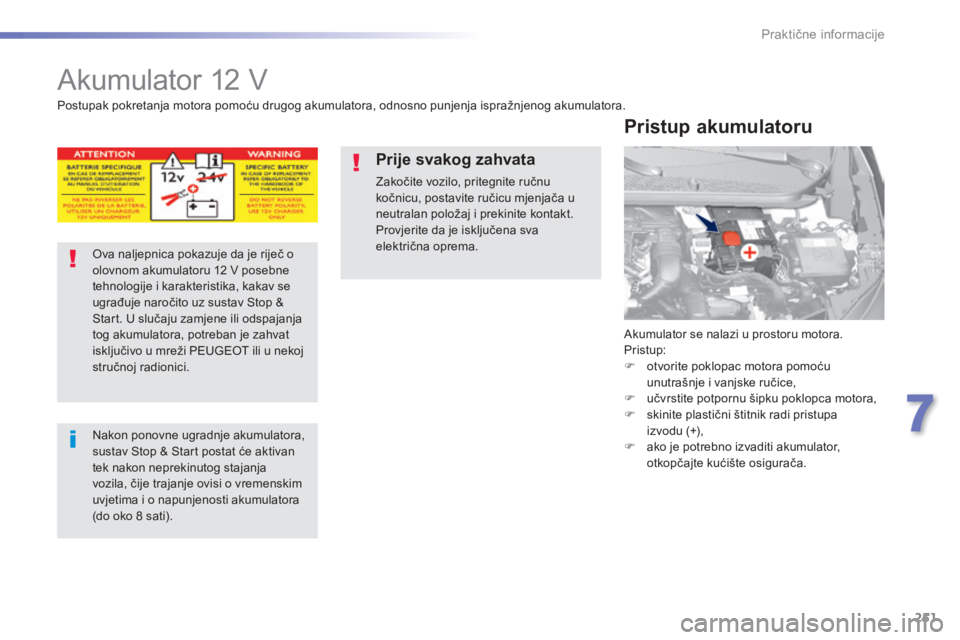

A k u m u l a t o r 1 2 V
Akumulator se nalazi u prostoru motora. P r i s t u p :  otvorite poklopac motora pomoću unutrašnje i vanjske ručice,  učvrstite potpornu šipku poklopca motora,  skinite plastični štitnik radi pristupa izvodu (+),  ako je potrebno izvaditi akumulator, otkopčajte kućište osigurača.
Pristup akumulatoru
Postupak pokretanja motora pomoću drugog akumulatora, odnosno punjenja ispražnjenog akumulatora.
Ova naljepnica pokazuje da je riječ o olovnom akumulatoru 12 V posebne tehnologije i karakteristika, kakav se ugrađuje naročito uz sustav Stop & Start. U slučaju zamjene ili odspajanja tog akumulatora, potreban je zahvat isključivo u mreži PEUGEOT ili u nekoj stručnoj radionici.
Nakon ponovne ugradnje akumulatora, sustav Stop & Start postat će aktivan tek nakon neprekinutog stajanja vozila, čije trajanje ovisi o vremenskim uvjetima i o napunjenosti akumulatora (do oko 8 sati).
Prije svakog zahvata
Zakočite vozilo, pritegnite ručnu kočnicu, postavite ručicu mjenjača u neutralan položaj i prekinite kontakt.
Provjerite da je isključena sva električna oprema.

252
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

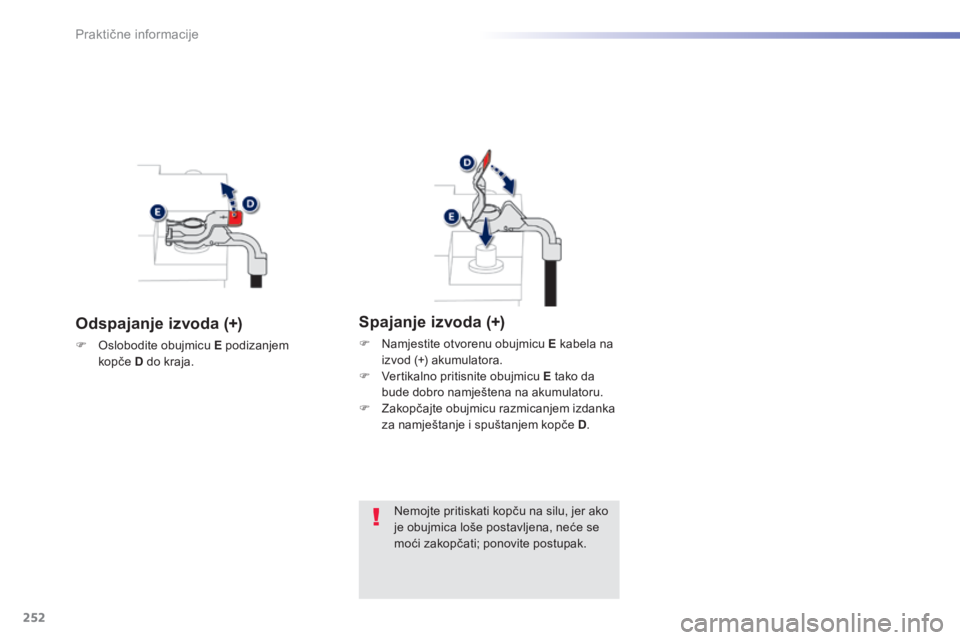

Odspajanje izvoda (+)
 Oslobodite obujmicu E podizanjem kopče D do kraja.
Spajanje izvoda (+)
 Namjestite otvorenu obujmicu E kabela na izvod (+) akumulatora.  Vertikalno pritisnite obujmicu E tako da bude dobro namještena na akumulatoru.  Zakopčajte obujmicu razmicanjem izdanka za namještanje i spuštanjem kopče D .
Nemojte pritiskati kopču na silu, jer ako je obujmica loše postavljena, neće se moći zakopčati; ponovite postupak.

253
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

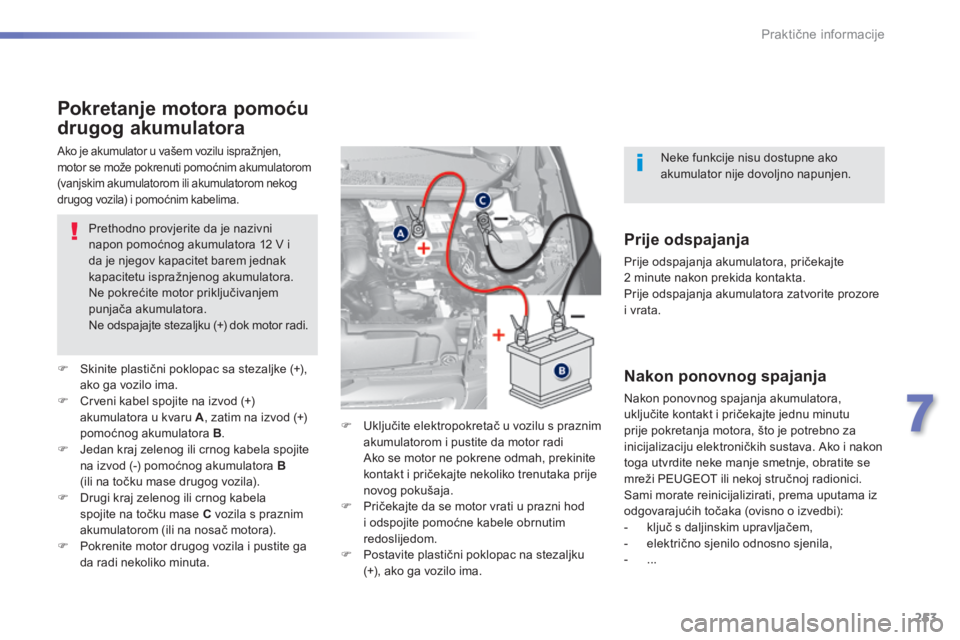

Pokretanje motora pomoću
drugog akumulatora
Prethodno provjerite da je nazivni napon pomoćnog akumulatora 12 V i da je njegov kapacitet barem jednak kapacitetu ispražnjenog akumulatora. Ne pokrećite motor priključivanjem punjača akumulatora. Ne odspajajte stezaljku (+) dok motor radi.
 Skinite plastični poklopac sa stezaljke (+), ako ga vozilo ima.  Crveni kabel spojite na izvod (+) akumulatora u kvaru A , zatim na izvod (+)
pomoćnog akumulatora B .  Jedan kraj zelenog ili crnog kabela spojite na izvod (-) pomoćnog akumulatora B(ili na točku mase drugog vozila).  Drugi kraj zelenog ili crnog kabela spojite na točku mase C vozila s praznim akumulatorom (ili na nosač motora).  Pokrenite motor drugog vozila i pustite ga da radi nekoliko minuta.
 Uključite elektropokretač u vozilu s praznim akumulatorom i pustite da motor radi Ako se motor ne pokrene odmah, prekinite kontakt i pričekajte nekoliko trenutaka prije novog pokušaja.  Pričekajte da se motor vrati u prazni hod i odspojite pomoćne kabele obrnutim redoslijedom.  Postavite plastični poklopac na stezaljku (+), ako ga vozilo ima.
Ako je akumulator u vašem vozilu ispražnjen, motor se može pokrenuti pomoćnim akumulatorom (vanjskim akumulatorom ili akumulatorom nekog drugog vozila) i pomoćnim kabelima.
Prije odspajanja
Prije odspajanja akumulatora, pričekajte 2 minute nakon prekida kontakta. Prije odspajanja akumulatora zatvorite prozore i vrata.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora, uključite kontakt i pričekajte jednu minutu
prije pokretanja motora, što je potrebno za inicijalizaciju elektroničkih sustava. Ako i nakon toga utvrdite neke manje smetnje, obratite se mreži PEUGEOT ili nekoj stručnoj radionici. Sami morate reinicijalizirati, prema uputama iz odgovarajućih točaka (ovisno o izvedbi): - ključ s daljinskim upravljačem, - električno sjenilo odnosno sjenila, - . . .
Neke funkcije nisu dostupne ako akumulator nije dovoljno napunjen.

254
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

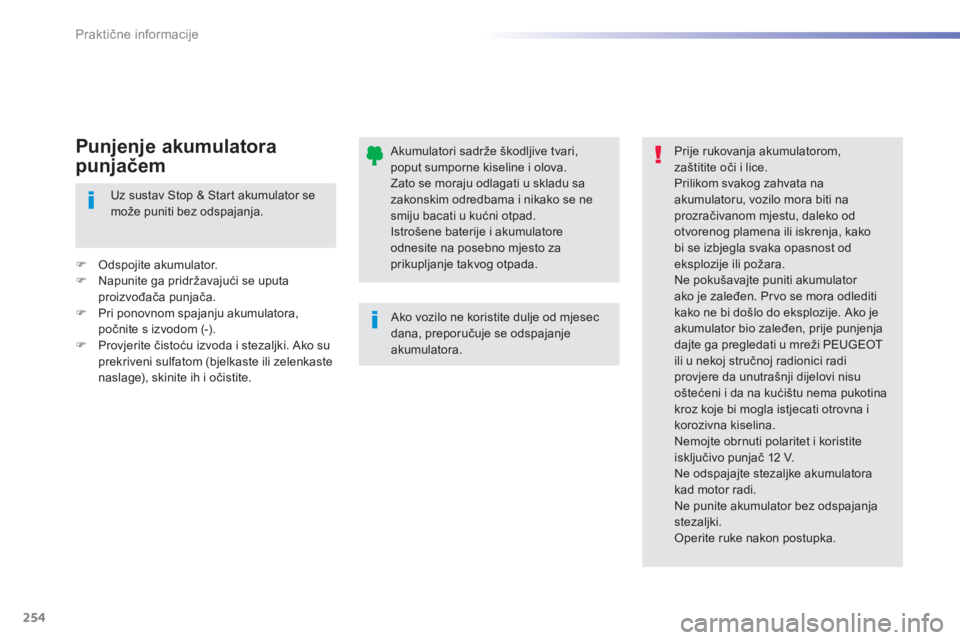

Akumulatori sadrže škodljive tvari, poput sumporne kiseline i olova. Zato se moraju odlagati u skladu sa zakonskim odredbama i nikako se ne smiju bacati u kućni otpad. Istrošene baterije i akumulatore odnesite na posebno mjesto za prikupljanje takvog otpada.
Ako vozilo ne koristite dulje od mjesec dana, preporučuje se odspajanje akumulatora.
Prije rukovanja akumulatorom, zaštitite oči i lice. Prilikom svakog zahvata na akumulatoru, vozilo mora biti na prozračivanom mjestu, daleko od otvorenog plamena ili iskrenja, kako bi se izbjegla svaka opasnost od eksplozije ili požara. Ne pokušavajte puniti akumulator ako je zaleđen. Prvo se mora odlediti kako ne bi došlo do eksplozije. Ako je akumulator bio zaleđen, prije punjenja dajte ga pregledati u mreži PEUGEOT ili u nekoj stručnoj radionici radi provjere da unutrašnji dijelovi nisu oštećeni i da na kućištu nema pukotina kroz koje bi mogla istjecati otrovna i korozivna kiselina. Nemojte obrnuti polaritet i koristite isključivo punjač 12 V. Ne odspajajte stezaljke akumulatora kad motor radi. Ne punite akumulator bez odspajanja stezaljki. Operite ruke nakon postupka.
Uz sustav Stop & Start akumulator se može puniti bez odspajanja.
 Odspojite akumulator.  Napunite ga pridržavajući se uputa proizvođača punjača.  Pri ponovnom spajanju akumulatora, počnite s izvodom (-).  Provjerite čistoću izvoda i stezaljki. Ako su prekriveni sulfatom (bjelkaste ili zelenkaste naslage), skinite ih i očistite.
Punjenje akumulatora
punjačem

255
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

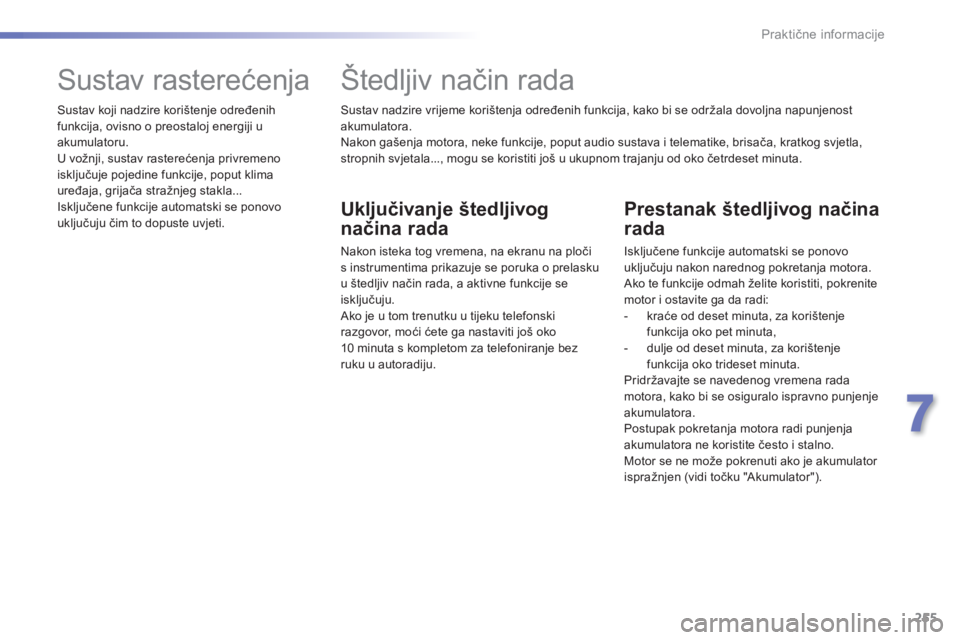

Sustav nadzire vrijeme korištenja određenih funkcija, kako bi se održala dovoljna napunjenost akumulatora. Nakon gašenja motora, neke funkcije, poput audio sustava i telematike, brisača, kratkog svjetla, stropnih svjetala..., mogu se koristiti još u ukupnom trajanju od oko četrdeset minuta.
Štedljiv način rada
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu na ploči s instrumentima prikazuje se poruka o prelasku u štedljiv način rada, a aktivne funkcije se isključuju.
Ako je u tom trenutku u tijeku telefonski razgovor, moći ćete ga nastaviti još oko 10 minuta s kompletom za telefoniranje bez ruku u autoradiju.
Prestanak štedljivog načina
rada
Isključene funkcije automatski se ponovo uključuju nakon narednog pokretanja motora. Ako te funkcije odmah želite koristiti, pokrenite motor i ostavite ga da radi: - kraće od deset minuta, za korištenje funkcija oko pet minuta, - dulje od deset minuta, za korištenje funkcija oko trideset minuta. Pridržavajte se navedenog vremena rada motora, kako bi se osiguralo ispravno punjenje akumulatora. Postupak pokretanja motora radi punjenja akumulatora ne koristite često i stalno. Motor se ne može pokrenuti ako je akumulator ispražnjen (vidi točku "Akumulator").

Sustav rasterećenja
Sustav koji nadzire korištenje određenih funkcija, ovisno o preostaloj energiji u akumulatoru. U vožnji, sustav rasterećenja privremeno isključuje pojedine funkcije, poput klima uređaja, grijača stražnjeg stakla... Isključene funkcije automatski se ponovo uključuju čim to dopuste uvjeti.

256
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

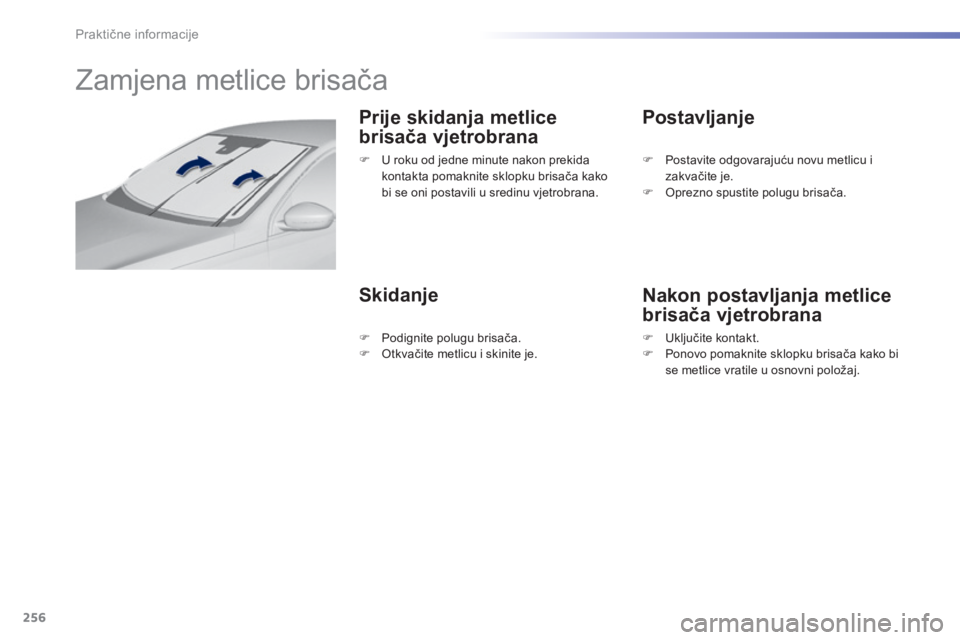

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
Skidanje
Postavljanje
Nakon postavljanja metlice
brisača vjetrobrana
 U roku od jedne minute nakon prekida kontakta pomaknite sklopku brisača kako bi se oni postavili u sredinu vjetrobrana.
 Postavite odgovarajuću novu metlicu i zakvačite je.  Oprezno spustite polugu brisača.
 Podignite polugu brisača.  Otkvačite metlicu i skinite je.  Uključite kontakt.  Ponovo pomaknite sklopku brisača kako bi se metlice vratile u osnovni položaj.

257
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

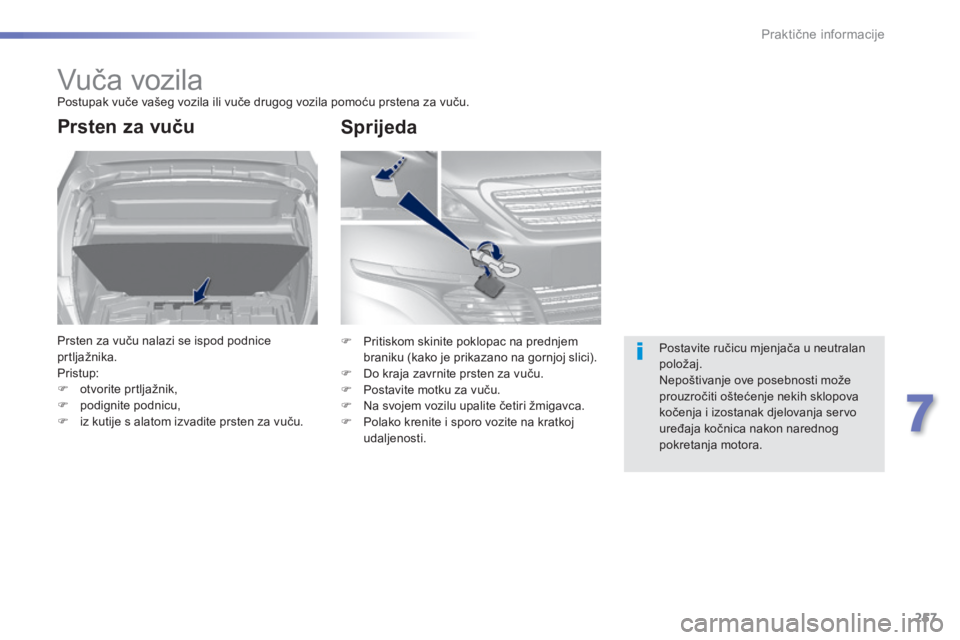

V u č a v o z i l a Postupak vuče vašeg vozila ili vuče drugog vozila pomoću prstena za vuču.
Prsten za vuču
Prsten za vuču nalazi se ispod podnice prtljažnika. P r i s t u p :  otvorite prtljažnik,  podignite podnicu,  iz kutije s alatom izvadite prsten za vuču.
Postavite ručicu mjenjača u neutralan položaj. Nepoštivanje ove posebnosti može prouzročiti oštećenje nekih sklopova kočenja i izostanak djelovanja servo uređaja kočnica nakon narednog pokretanja motora.
 Pritiskom skinite poklopac na prednjem braniku (kako je prikazano na gornjoj slici).  Do kraja zavrnite prsten za vuču.  Postavite motku za vuču.  Na svojem vozilu upalite četiri žmigavca.  Polako krenite i sporo vozite na kratkoj u d a l j e n o s t i .
Sprijeda

258
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

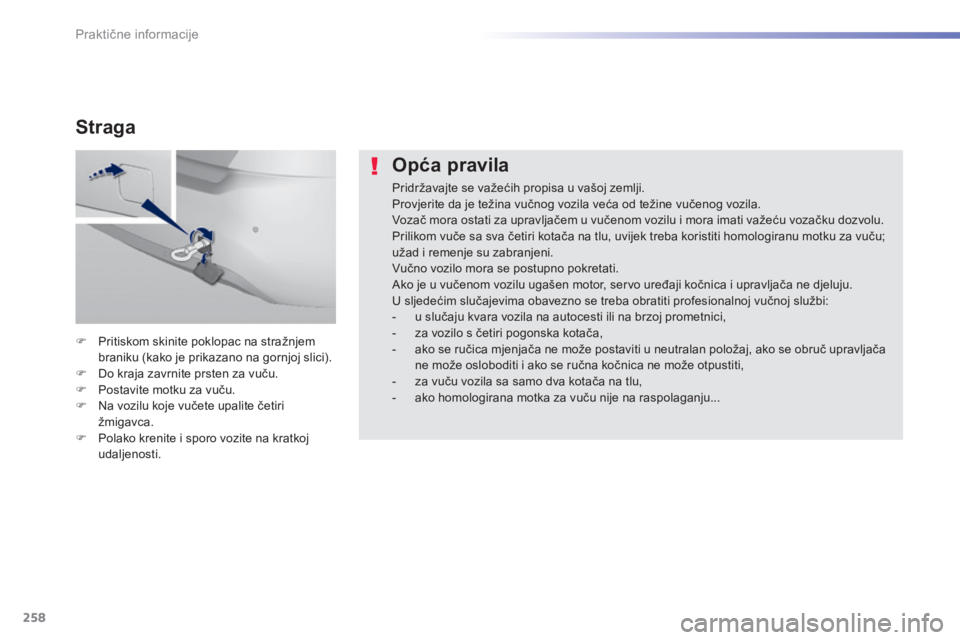

O p ć a p r a v i l a
Pridržavajte se važećih propisa u vašoj zemlji. Provjerite da je težina vučnog vozila veća od težine vučenog vozila. Vozač mora ostati za upravljačem u vučenom vozilu i mora imati važeću vozačku dozvolu. Prilikom vuče sa sva četiri kotača na tlu, uvijek treba koristiti homologiranu motku za vuču; užad i remenje su zabranjeni. Vučno vozilo mora se postupno pokretati. Ako je u vučenom vozilu ugašen motor, servo uređaji kočnica i upravljača ne djeluju. U sljedećim slučajevima obavezno se treba obratiti profesionalnoj vučnoj službi: - u slučaju kvara vozila na autocesti ili na brzoj prometnici, - za vozilo s četiri pogonska kotača, - ako se ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača ne može osloboditi i ako se ručna kočnica ne može otpustiti, - za vuču vozila sa samo dva kotača na tlu, - ako homologirana motka za vuču nije na raspolaganju...
 Pritiskom skinite poklopac na stražnjem braniku (kako je prikazano na gornjoj slici).  Do kraja zavrnite prsten za vuču.  Postavite motku za vuču.  Na vozilu koje vučete upalite četiri žmigavca.  Polako krenite i sporo vozite na kratkoj u d a l j e n o s t i .
Straga
