Peugeot 308 2014 Vodič za korisnike (in Croatian)

239
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013
Bočni pokazivači smjera
Za zamjenu ovih žarulja morate se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.
Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži PEUGEOT ili nekoj stručnoj radionici.

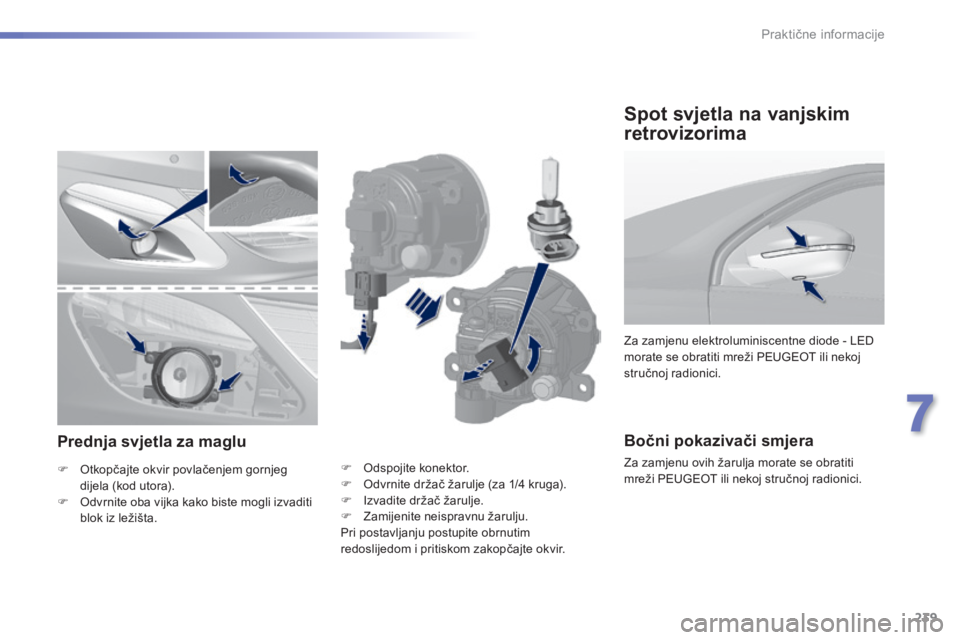

Prednja svjetla za maglu
 Otkopčajte okvir povlačenjem gornjeg dijela (kod utora).  Odvrnite oba vijka kako biste mogli izvaditi blok iz ležišta.
 Odspojite konektor.  Odvrnite držač žarulje (za 1/4 kruga).  Izvadite držač žarulje.  Zamijenite neispravnu žarulju. Pri postavljanju postupite obrnutim
redoslijedom i pritiskom zakopčajte okvir.
Spot svjetla na vanjskim
retrovizorima

240
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

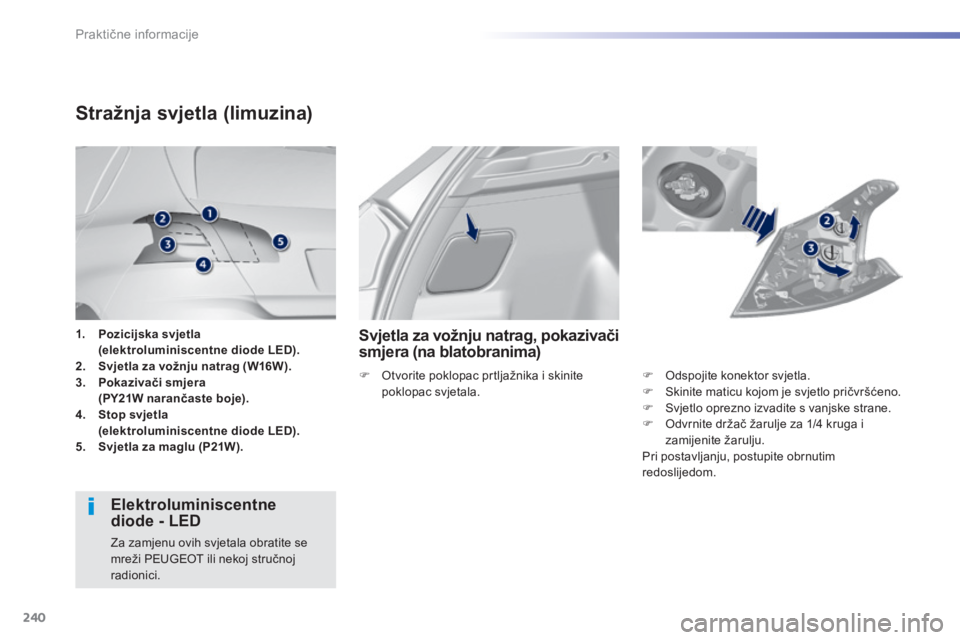

1. Pozicijska svjetla (elektroluminiscentne diode LED).2. Svjetla za vožnju natrag (W16W).3. Pokazivači smjera (PY21W narančaste boje).4. Stop svjetla (elektroluminiscentne diode LED).5. Svjetla za maglu (P21W).
Stražnja svjetla (limuzina)
Elektroluminiscentne diode - LED
Za zamjenu ovih svjetala obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .
Svjetla za vožnju natrag, pokazivači smjera (na blatobranima)
 Odspojite konektor svjetla.  Skinite maticu kojom je svjetlo pričvršćeno.  Svjetlo oprezno izvadite s vanjske strane.  Odvrnite držač žarulje za 1/4 kruga i zamijenite žarulju. Pri postavljanju, postupite obrnutim redoslijedom.
 Otvorite poklopac prtljažnika i skinite poklopac svjetala.

241
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

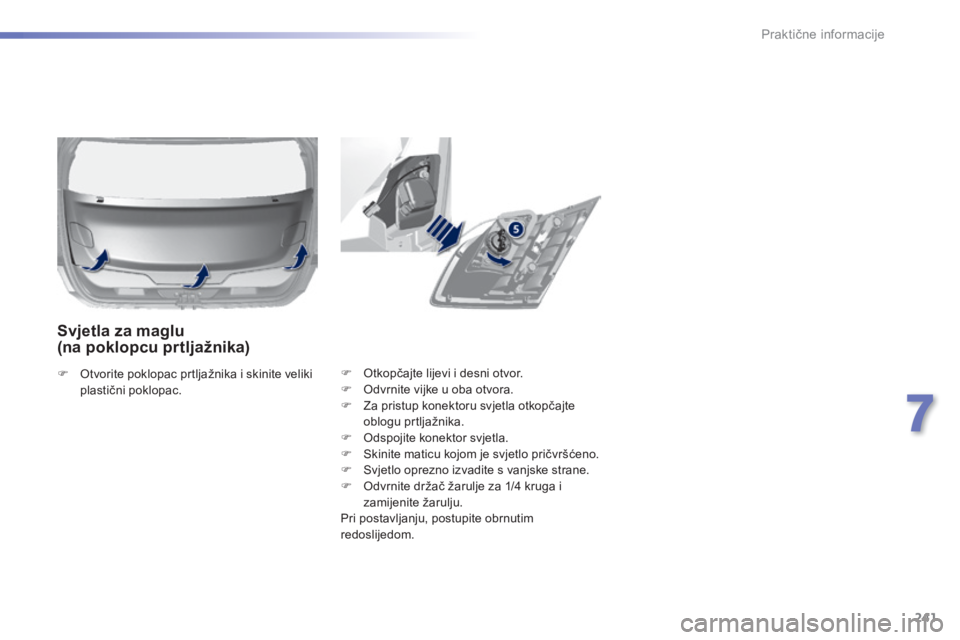

 Otkopčajte lijevi i desni otvor.  Odvrnite vijke u oba otvora.  Za pristup konektoru svjetla otkopčajte oblogu prtljažnika.  Odspojite konektor svjetla.  Skinite maticu kojom je svjetlo pričvršćeno.  Svjetlo oprezno izvadite s vanjske strane.  Odvrnite držač žarulje za 1/4 kruga i zamijenite žarulju. Pri postavljanju, postupite obrnutim redoslijedom.
Svjetla za maglu (na poklopcu prtljažnika)
 Otvorite poklopac prtljažnika i skinite veliki plastični poklopac.

242
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

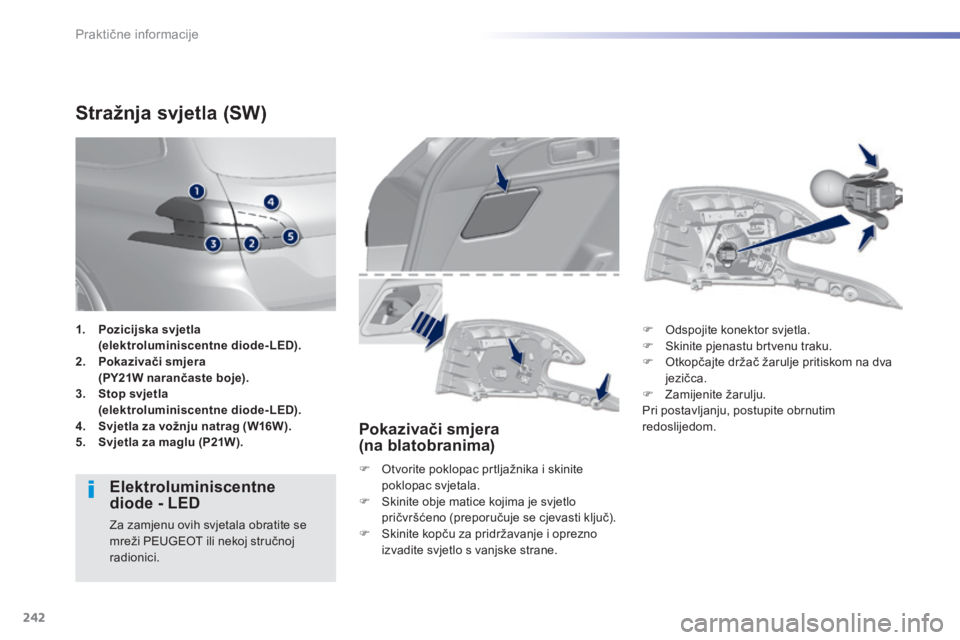

S t r a ž n j a s v j e t l a ( S W )
Elektroluminiscentne diode - LED
Za zamjenu ovih svjetala obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .
Pokazivači smjera (na blatobranima)
 Otvorite poklopac prtljažnika i skinite poklopac svjetala.  Skinite obje matice kojima je svjetlo pričvršćeno (preporučuje se cjevasti ključ).  Skinite kopču za pridržavanje i oprezno izvadite svjetlo s vanjske strane.
 Odspojite konektor svjetla.  Skinite pjenastu brtvenu traku.  Otkopčajte držač žarulje pritiskom na dva jezičca.  Zamijenite žarulju. Pri postavljanju, postupite obrnutim redoslijedom.
1. Pozicijska svjetla (elektroluminiscentne diode-LED).2. Pokazivači smjera (PY21W narančaste boje).3. Stop svjetla (elektroluminiscentne diode-LED).4. Svjetla za vožnju natrag (W16W).
5. Svjetla za maglu (P21W).

243
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

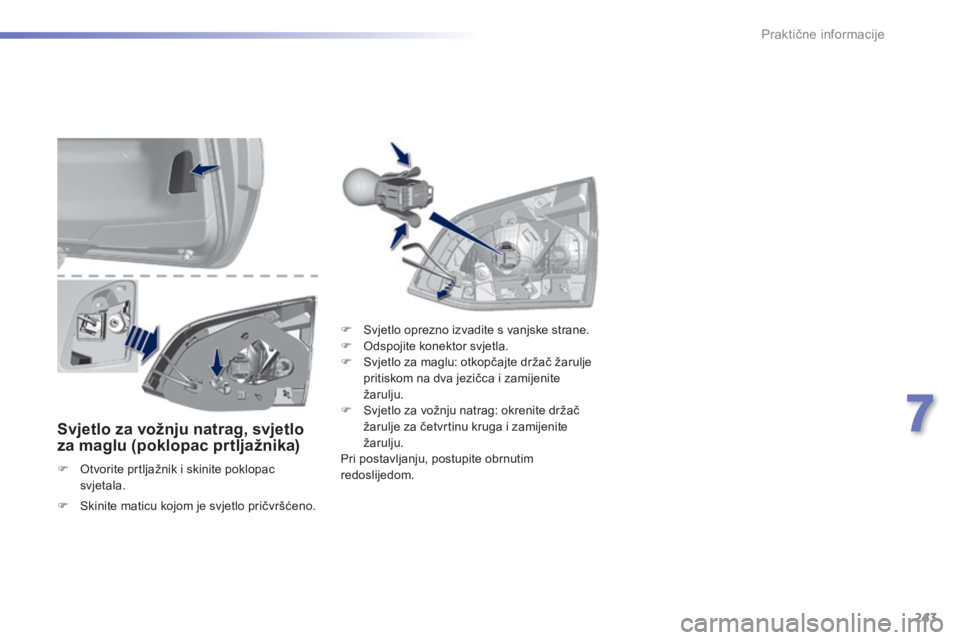

Svjetlo za vožnju natrag, svjetlo za maglu (poklopac prtljažnika)
 Otvorite prtljažnik i skinite poklopac s v j e t a l a .
 Svjetlo oprezno izvadite s vanjske strane.  Odspojite konektor svjetla.  Svjetlo za maglu: otkopčajte držač žarulje pritiskom na dva jezičca i zamijenite žarulju.  Svjetlo za vožnju natrag: okrenite držač žarulje za četvrtinu kruga i zamijenite žarulju. Pri postavljanju, postupite obrnutim redoslijedom.
 Skinite maticu kojom je svjetlo pričvršćeno.

244
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

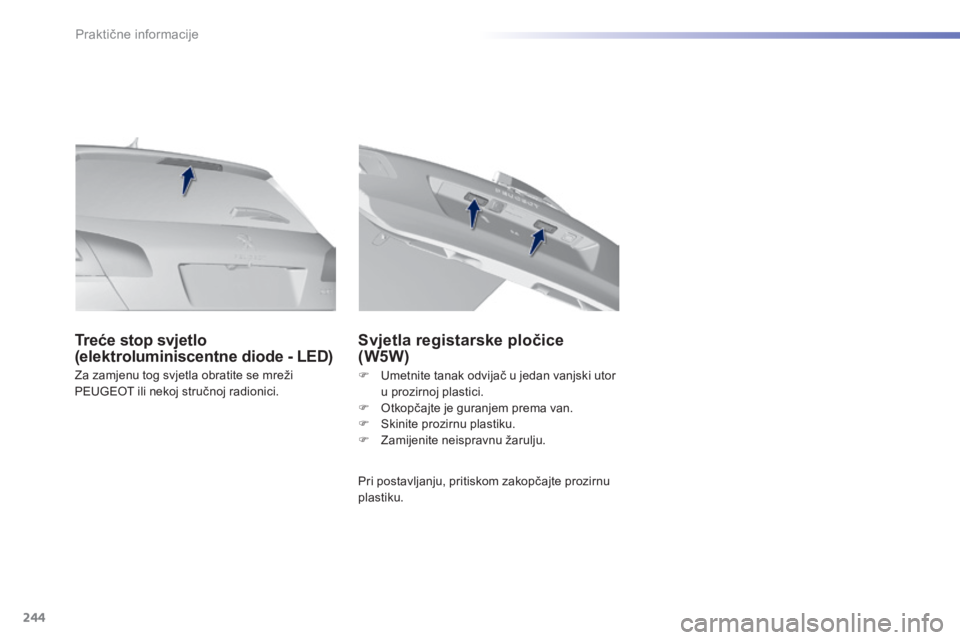

Za zamjenu tog svjetla obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Treće stop svjetlo (elektroluminiscentne diode - LED)
Svjetla registarske pločice (W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu plastiku.
 Umetnite tanak odvijač u jedan vanjski utor u prozirnoj plastici.  Otkopčajte je guranjem prema van.  Skinite prozirnu plastiku.  Zamijenite neispravnu žarulju.

245
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

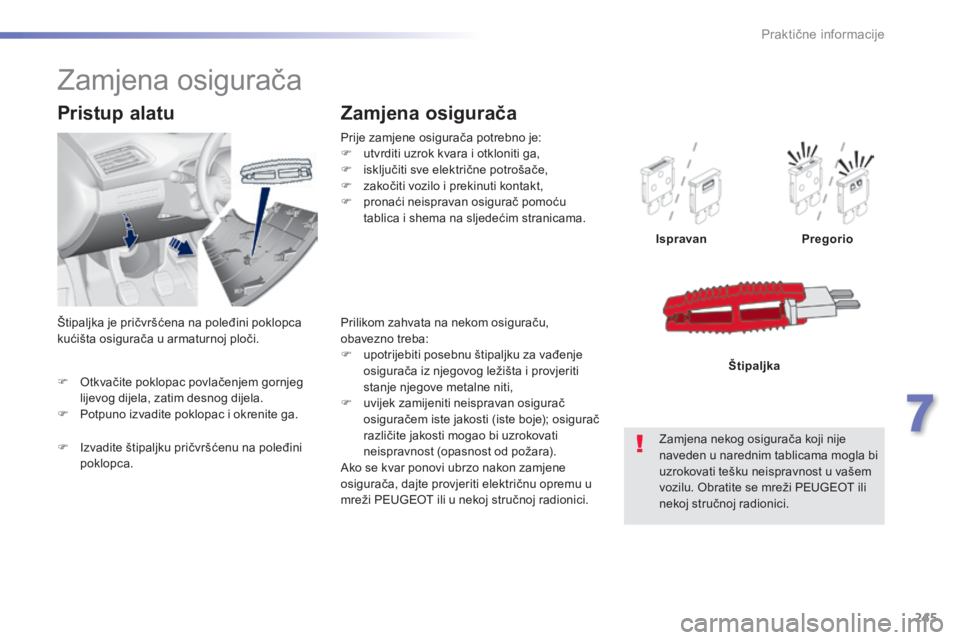

 Otkvačite poklopac povlačenjem gornjeg lijevog dijela, zatim desnog dijela.  Potpuno izvadite poklopac i okrenite ga.
Pristup alatu
Prije zamjene osigurača potrebno je:  utvrditi uzrok kvara i otkloniti ga,  isključiti sve električne potrošače,  zakočiti vozilo i prekinuti kontakt,  pronaći neispravan osigurač pomoću tablica i shema na sljedećim stranicama.
Zamjena osigurača
IspravanPregorio
Zamjena nekog osigurača koji nije naveden u narednim tablicama mogla bi uzrokovati tešku neispravnost u vašem vozilu. Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
Štipaljka

Zamjena osigurača
Prilikom zahvata na nekom osiguraču, obavezno treba:  upotrijebiti posebnu štipaljku za vađenje osigurača iz njegovog ležišta i provjeriti stanje njegove metalne niti,  uvijek zamijeniti neispravan osigurač osiguračem iste jakosti (iste boje); osigurač različite jakosti mogao bi uzrokovati neispravnost (opasnost od požara). Ako se kvar ponovi ubrzo nakon zamjene osigurača, dajte provjeriti električnu opremu u mreži PEUGEOT ili u nekoj stručnoj radionici.
 Izvadite štipaljku pričvršćenu na poleđini p o k l o p c a .
Štipaljka je pričvršćena na poleđini poklopca kućišta osigurača u armaturnoj ploči.

246
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

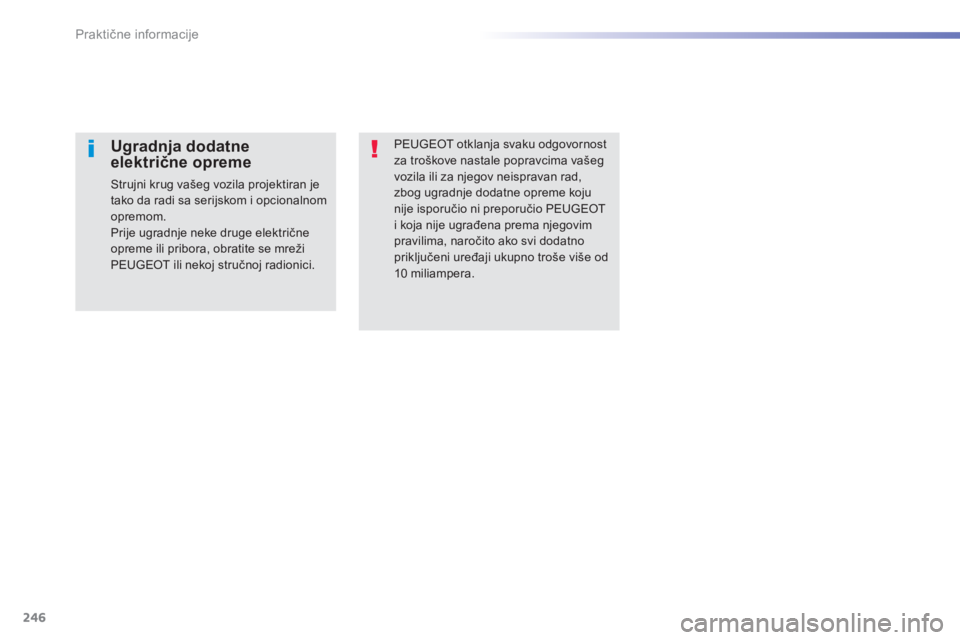

PEUGEOT otklanja svaku odgovornost za troškove nastale popravcima vašeg vozila ili za njegov neispravan rad, zbog ugradnje dodatne opreme koju nije isporučio ni preporučio PEUGEOT i koja nije ugrađena prema njegovim pravilima, naročito ako svi dodatno priključeni uređaji ukupno troše više od 10 miliampera.
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je tako da radi sa serijskom i opcionalnom opremom. Prije ugradnje neke druge električne opreme ili pribora, obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

247
7
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

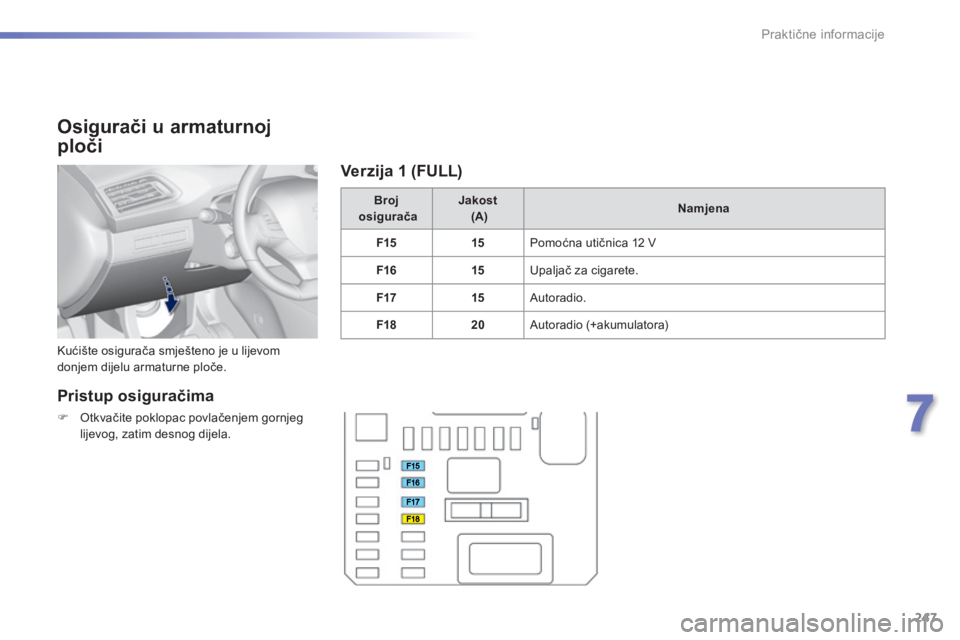

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom donjem dijelu armaturne ploče.
Broj o s i g u r a č a Jakost (A) Namjena
F1515 Pomoćna utičnica 12 V
F1615 Upaljač za cigarete.
F1715 Autoradio.
F1820 Autoradio (+akumulatora)
Pristup osiguračima
 Otkvačite poklopac povlačenjem gornjeg
lijevog, zatim desnog dijela.
Verzija 1 (FULL)

248
Praktične informacije
308_hr_Chap07_info pratiques_ed02-2013

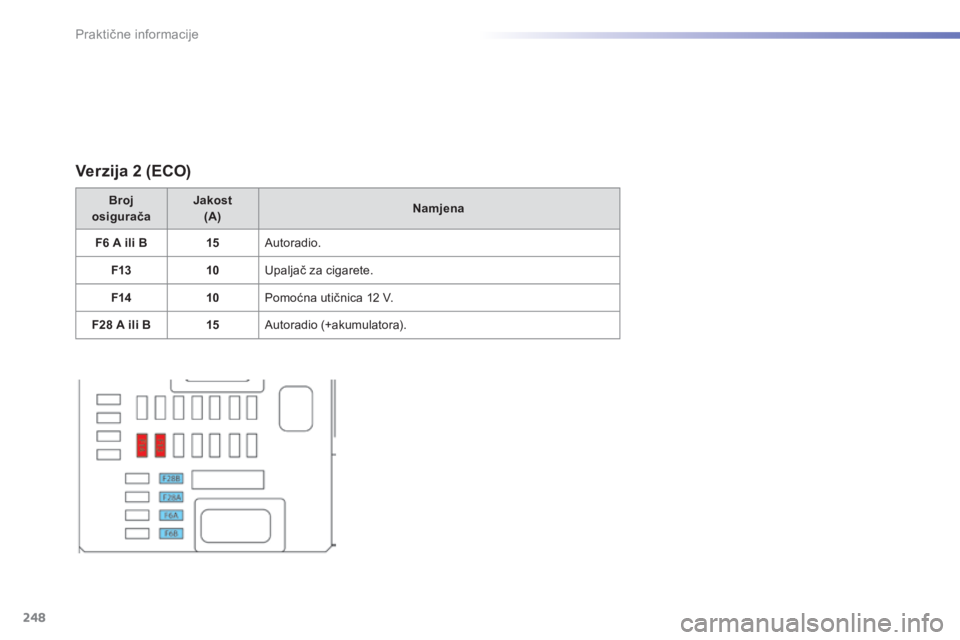

Verzija 2 (ECO)
Broj o s i g u r a č a Jakost (A) Namjena
F6 A ili B15 Autoradio.
F1310 Upaljač za cigarete.
F1410 Pomoćna utičnica 12 V.
F28 A ili B15 Autoradio (+akumulatora).
