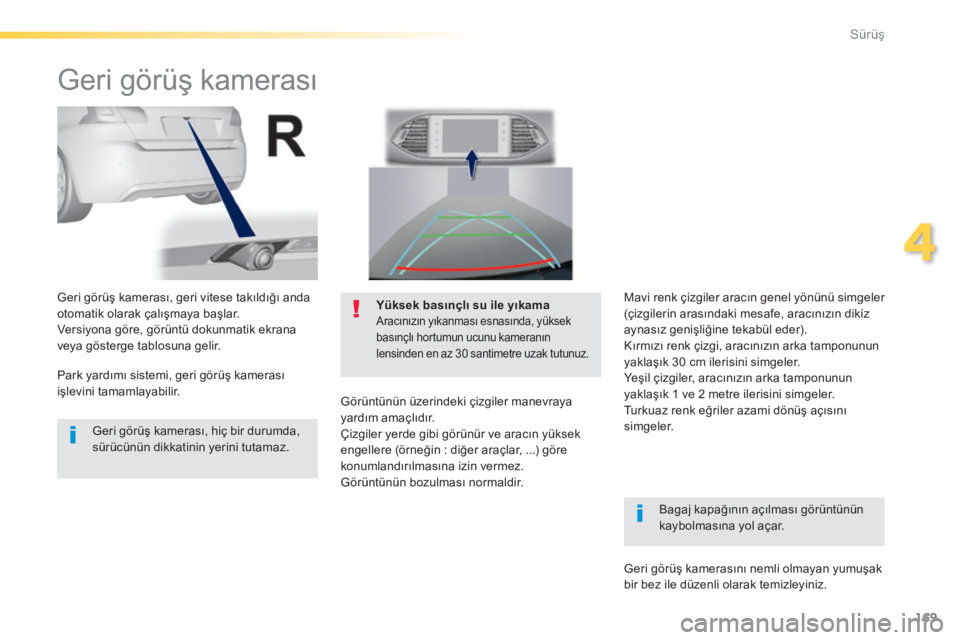

Geri görüş kamerası
Bagaj kapağının açılması görüntünün
kaybolmasına yol açar.
Geri görüş kamerası, geri vitese takıldığı anda
otomatik olarak çalışmaya başlar.
Versiyona göre, görüntü dokunmatik ekrana
veya gösterge tablosuna gelir.
Yüksek basınçlı su ile yıkama
Aracınızın yıkanması esnasında, yüksek
basınçlı hortumun ucunu kameranın
lensinden en az 30 santimetre uzak tutunuz.
Görüntünün üzerindeki çizgiler manevraya
yardım amaçlıdır.
Çizgiler yerde gibi görünür ve aracın yüksek
engellere (örneğin
: diğer araçlar, ...) göre
konumlandırılmasına izin vermez.
Görüntünün bozulması normaldir.
Geri görüş kamerası, hiç bir durumda,
sürücünün dikkatinin yerini tutamaz.
Park yardımı sistemi, geri görüş kamerası
işlevini tamamlayabilir. Mavi renk çizgiler aracın genel yönünü simgeler
(çizgilerin arasındaki mesafe, aracınızın dikiz
aynasız genişliğine tekabül eder).
Kırmızı renk çizgi, aracınızın arka tamponunun
yaklaşık 30 cm ilerisini simgeler.
Yeşil çizgiler, aracınızın arka tamponunun
yaklaşık 1 ve 2 metre ilerisini simgeler.
Turkuaz renk eğriler azami dönüş açısını
simgeler.
Geri görüş kamerasını nemli olmayan yumuşak
bir bez ile düzenli olarak temizleyiniz.
4
Sürüş
Page 172 of 416

170
308_tr_Chap04_conduite_ed01-2015

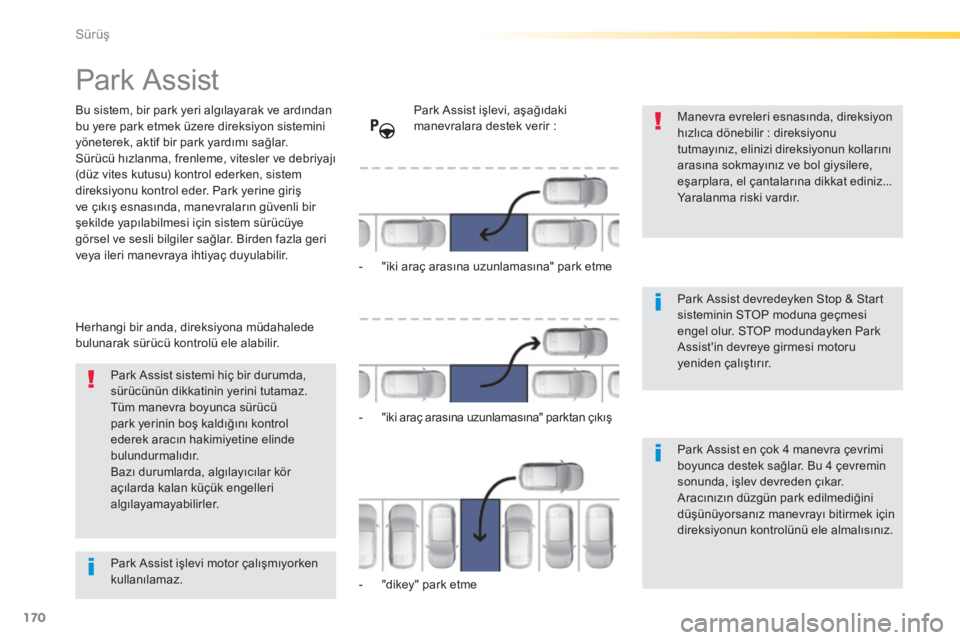

Park Assist
Bu sistem, bir park yeri algılayarak ve ardından
bu yere park etmek üzere direksiyon sistemini
yöneterek, aktif bir park yardımı sağlar.
Sürücü hızlanma, frenleme, vitesler ve debriyajı
(düz vites kutusu) kontrol ederken, sistem
direksiyonu kontrol eder. Park yerine giriş
ve çıkış esnasında, manevraların güvenli bir
şekilde yapılabilmesi için sistem sürücüye
görsel ve sesli bilgiler sağlar. Birden fazla geri
veya ileri manevraya ihtiyaç duyulabilir.Manevra evreleri esnasında, direksiyon
hızlıca dönebilir
: direksiyonu
tutmayınız, elinizi direksiyonun kollarını
arasına sokmayınız ve bol giysilere,
eşarplara, el çantalarına dikkat ediniz...
Yaralanma riski vardır.
Park Assist devredeyken Stop & Start
sisteminin STOP moduna geçmesi
engel olur. STOP modundayken Park
Assist'in devreye girmesi motoru
yeniden çalıştırır.
Park Assist sistemi hiç bir durumda,
sürücünün dikkatinin yerini tutamaz.
Tüm manevra boyunca sürücü
park yerinin boş kaldığını kontrol
ederek aracın hakimiyetine elinde
bulundurmalıdır.
Bazı durumlarda, algılayıcılar kör
açılarda kalan küçük engelleri
algılayamayabilirler.
Herhangi bir anda, direksiyona müdahalede
bulunarak sürücü kontrolü ele alabilir. Park Assist işlevi, aşağıdaki
manevralara destek verir
:
-
"
iki araç arasına uzunlamasına" park etme
-
"
iki araç arasına uzunlamasına" parktan çıkış
-
"
dikey" park etmePark Assist en çok 4 manevra çevrimi
boyunca destek sağlar. Bu 4 çevremin
sonunda, işlev devreden çıkar.
Aracınızın düzgün park edilmediğini
düşünüyorsanız manevrayı bitirmek için
direksiyonun kontrolünü ele almalısınız.
Park Assist işlevi motor çalışmıyorken
kullanılamaz.
Sürüş
Page 173 of 416

171
308_tr_Chap04_conduite_ed01-2015

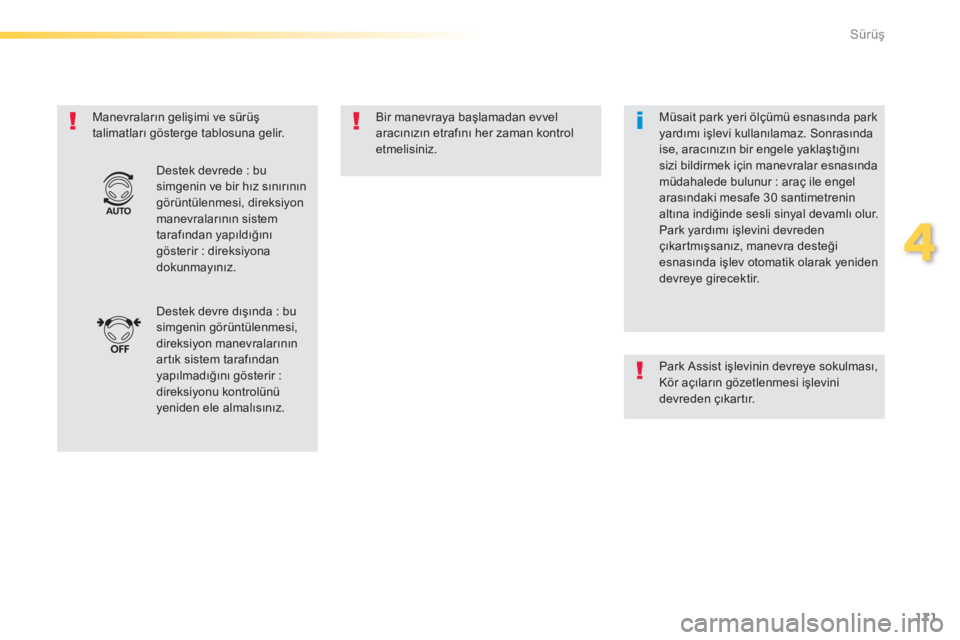

Manevraların gelişimi ve sürüş
talimatları gösterge tablosuna gelir.Bir manevraya başlamadan evvel
aracınızın etrafını her zaman kontrol
etmelisiniz.
Destek devre dışında
: bu
simgenin görüntülenmesi,
direksiyon manevralarının
artık sistem tarafından
yapılmadığını gösterir
:
direksiyonu kontrolünü
yeniden ele almalısınız. Destek devrede
: bu
simgenin ve bir hız sınırının
görüntülenmesi, direksiyon
manevralarının sistem
tarafından yapıldığını
gösterir
: direksiyona
dokunmayınız. Müsait park yeri ölçümü esnasında park
yardımı işlevi kullanılamaz. Sonrasında
ise, aracınızın bir engele yaklaştığını
sizi bildirmek için manevralar esnasında
müdahalede bulunur
: araç ile engel
arasındaki mesafe 30 santimetrenin
altına indiğinde sesli sinyal devamlı olur.
Park yardımı işlevini devreden
çıkartmışsanız, manevra desteği
esnasında işlev otomatik olarak yeniden
devreye girecektir.
Park Assist işlevinin devreye sokulması,
Kör açıların gözetlenmesi işlevini
devreden çıkartır.
4
Sürüş
Page 174 of 416

172
308_tr_Chap04_conduite_ed01-2015

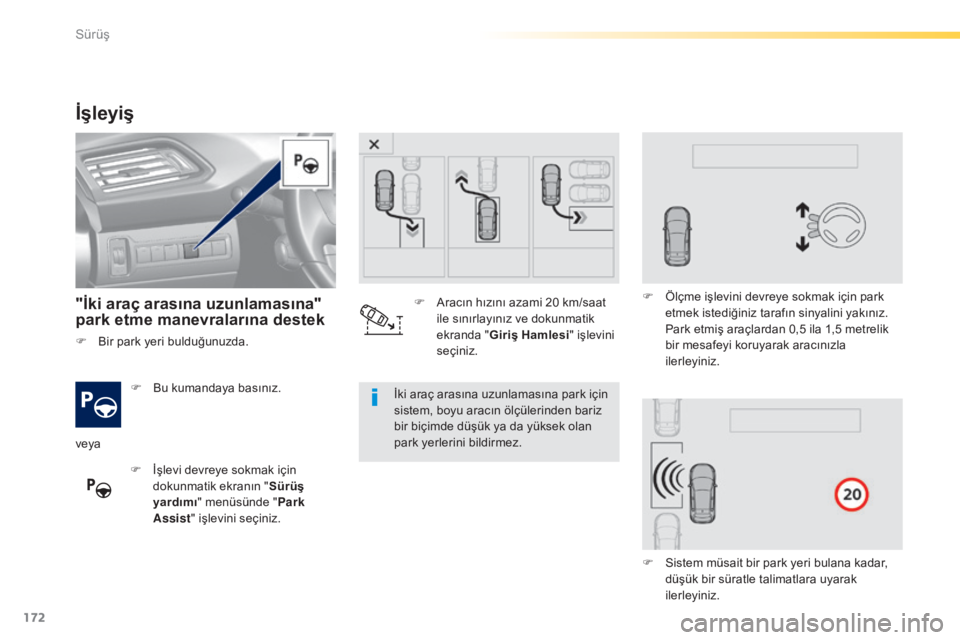

İşleyiş
"İki araç arasına uzunlamasına"
park etme manevralarına destek
F Bu kumandaya basınız.
F
İ
şlevi devreye sokmak için
dokunmatik ekranın " Sürüş
yardımı " menüsünde " Park
Assist " işlevini seçiniz. İki araç arasına uzunlamasına park için
sistem, boyu aracın ölçülerinden bariz
bir biçimde düşük ya da yüksek olan
park yerlerini bildirmez.
veya F
A
racın hızını azami 20 km/saat
ile sınırlayınız ve dokunmatik
ekranda " Giriş Hamlesi " işlevini
seçiniz. F
Ö
lçme işlevini devreye sokmak için park
etmek istediğiniz tarafın sinyalini yakınız.
Park etmiş araçlardan 0,5 ila 1,5 metrelik
bir mesafeyi koruyarak aracınızla
ilerleyiniz.
F
S
istem müsait bir park yeri bulana kadar,
düşük bir süratle talimatlara uyarak
ilerleyiniz.
F
B
ir park yeri bulduğunuzda.
Sürüş
Page 175 of 416

173
308_tr_Chap04_conduite_ed01-2015

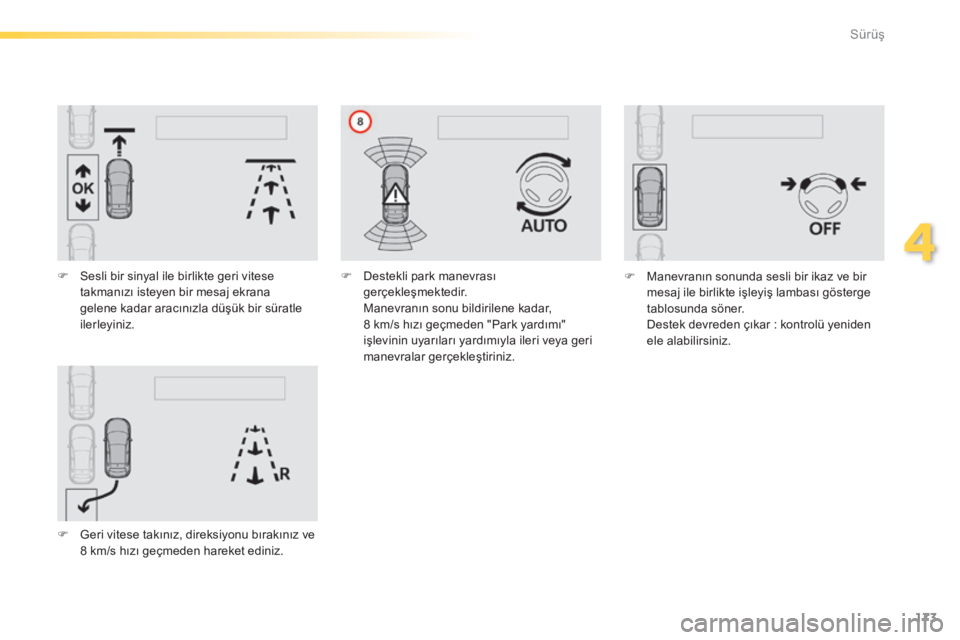

F Sesli bir sinyal ile birlikte geri vitese takmanızı isteyen bir mesaj ekrana
gelene kadar aracınızla düşük bir süratle
ilerleyiniz.
F
G
eri vitese takınız, direksiyonu bırakınız ve
8
km/s hızı geçmeden hareket ediniz. F
D estekli park manevrası
gerçekleşmektedir.
M
anevranın sonu bildirilene kadar,
8
km/s hızı geçmeden "Park yardımı"
işlevinin uyarıları yardımıyla ileri veya geri
manevralar gerçekleştiriniz. F
M anevranın sonunda sesli bir ikaz ve bir
mesaj ile birlikte işleyiş lambası gösterge
tablosunda söner.
D
estek devreden çıkar : kontrolü yeniden
ele alabilirsiniz.
4
Sürüş
Page 176 of 416

174
308_tr_Chap04_conduite_ed01-2015

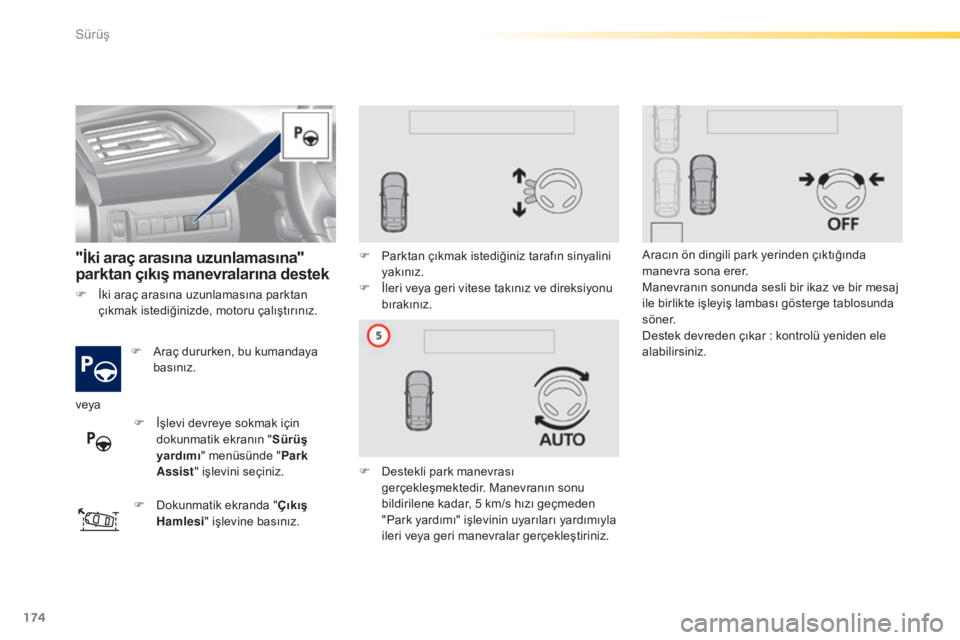

"İki araç arasına uzunlamasına"
parktan çıkış manevralarına destek
F Araç dururken, bu kumandaya basınız.
F
D
okunmatik ekranda " Çıkış
Hamlesi " işlevine basınız. F
P
arktan çıkmak istediğiniz tarafın sinyalini
yakınız.
F
İ
leri veya geri vitese takınız ve direksiyonu
bırakınız.
F
D
estekli park manevrası
gerçekleşmektedir. Manevranın sonu
bildirilene kadar, 5 km/s hızı geçmeden
"Park yardımı" işlevinin uyarıları yardımıyla
ileri veya geri manevralar gerçekleştiriniz. Aracın ön dingili park yerinden çıktığında
manevra sona erer.
Manevranın sonunda sesli bir ikaz ve bir mesaj
ile birlikte işleyiş lambası gösterge tablosunda
s ö n e r.
Destek devreden çıkar
: kontrolü yeniden ele
alabilirsiniz.
F
İ
ki araç arasına uzunlamasına parktan
çıkmak istediğinizde, motoru çalıştırınız.
veya F
İ
şlevi devreye sokmak için
dokunmatik ekranın " Sürüş
yardımı " menüsünde " Park
Assist " işlevini seçiniz.
Sürüş
Page 177 of 416

175
308_tr_Chap04_conduite_ed01-2015

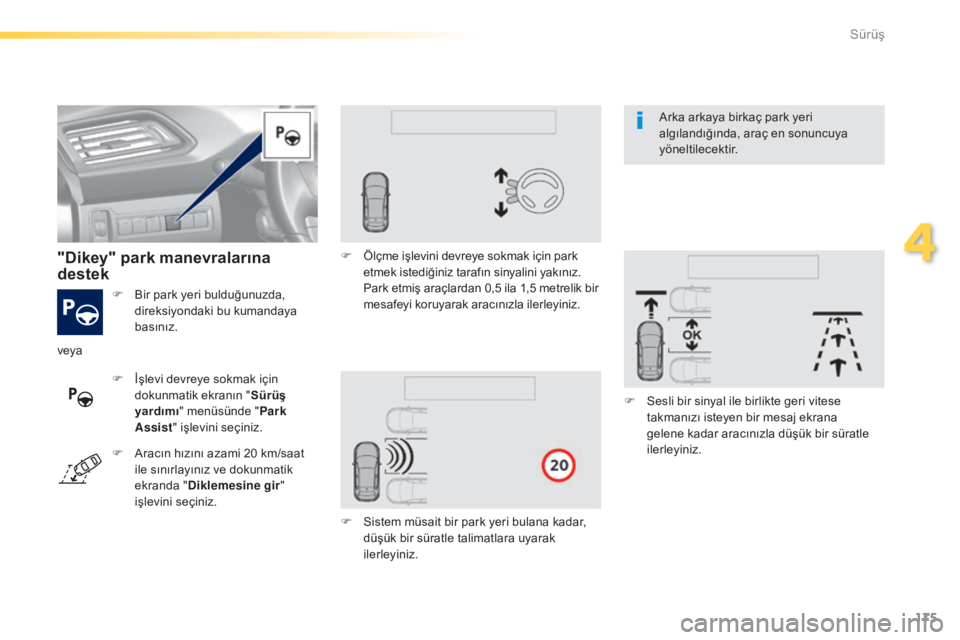

F Bir park yeri bulduğunuzda, direksiyondaki bu kumandaya
basınız.
"Dikey" park manevralarına
destek
F İşlevi devreye sokmak için dokunmatik ekranın " Sürüş
yardımı " menüsünde " Park
Assist " işlevini seçiniz. F
Ö
lçme işlevini devreye sokmak için park
etmek istediğiniz tarafın sinyalini yakınız.
Park etmiş araçlardan 0,5 ila 1,5 metrelik bir
mesafeyi koruyarak aracınızla ilerleyiniz.
F
S
istem müsait bir park yeri bulana kadar,
düşük bir süratle talimatlara uyarak
ilerleyiniz. F
S
esli bir sinyal ile birlikte geri vitese
takmanızı isteyen bir mesaj ekrana
gelene kadar aracınızla düşük bir süratle
ilerleyiniz.
veya
F
A
racın hızını azami 20 km/saat
ile sınırlayınız ve dokunmatik
ekranda " Diklemesine gir "
işlevini seçiniz. Arka arkaya birkaç park yeri
algılandığında, araç en sonuncuya
yöneltilecektir.
4
Sürüş
Page 178 of 416

176
308_tr_Chap04_conduite_ed01-2015

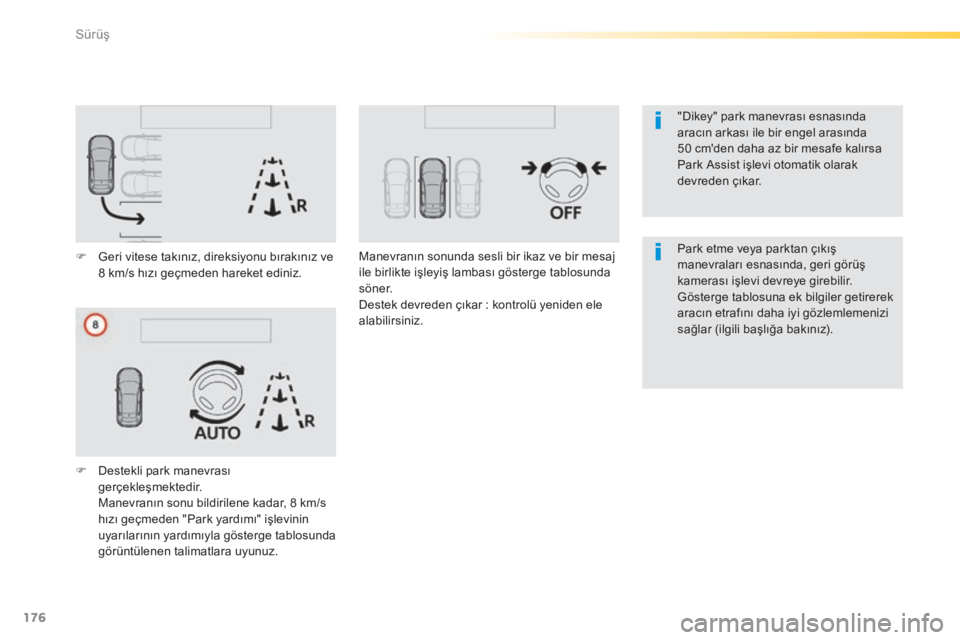

F Geri vitese takınız, direksiyonu bırakınız ve 8 km/s hızı geçmeden hareket ediniz.
F
D
estekli park manevrası
gerçekleşmektedir.
M
anevranın sonu bildirilene kadar, 8 km/s
hızı geçmeden "Park yardımı" işlevinin
uyarılarının yardımıyla gösterge tablosunda
görüntülenen talimatlara uyunuz. Manevranın sonunda sesli bir ikaz ve bir mesaj
ile birlikte işleyiş lambası gösterge tablosunda
s ö n e r.
Destek devreden çıkar
: kontrolü yeniden ele
alabilirsiniz. Park etme veya parktan çıkış
manevraları esnasında, geri görüş
kamerası işlevi devreye girebilir.
Gösterge tablosuna ek bilgiler getirerek
aracın etrafını daha iyi gözlemlemenizi
sağlar (ilgili başlığa bakınız). "Dikey" park manevrası esnasında
aracın arkası ile bir engel arasında
50 cm'den daha az bir mesafe kalırsa
Park Assist işlevi otomatik olarak
devreden çıkar.
Sürüş
Page 179 of 416

177
308_tr_Chap04_conduite_ed01-2015
Sistem kumandaya bir kez basılarak devreden
çıkartılır.
Sistem şu durumlarda otomatik olarak
devreden çıkar :
-
k
ontak kapatıldığında,
-
m
otor stop ederse,
-
m
anevra tipi seçildikten sonraki 5 dakika
içinde hiç bir manevra başlatılmadıysa,
-
m
anevra esnasında aracın uzun süre bir
hareketsizliğinden sonra,
-
p
atinaj önleme sistemi (ASR) devreye
girerse,
-
a
racın hızı izin verilen eşiğin üzerine
çıkarsa,
-
s
ürücü direksiyonun dönüşüne müdahale
ederse,
-
4 m
anevra çevrimi sonunda,
-
s
ürücü kapısı açılırsa,
-
t
ekerleklerden biri bir engel ile karşılaşırsa.
İşleyiş lambası gösterge tablosunda söner ve
sesli bir ikaz ile birlikte bir mesaj ekrana gelir.
Bu durumda sürücü aracın direksiyonunun
kontrolünü yeniden ele almalıdır.
Devreden çıkarma
Bir manevra esnasında sistem devreden
çıkarsa gerçekleşmekte olan ölçümü yeniden
başlatmak için sürücü sistemi yeniden devreye
s o k m a lı dı r. Sistem şu durumlarda otomatik olarak devre
dışı kalır
:
-
b
ir römork çekme durumunda,
-
s
ürücü kapısı açıksa,
-
a
racın hızı 70 km/saatin üzerindeyse.
Sistemi uzun süreli devreden çıkartmak için
bir kalifiye servis atölyesine veya PEUGEOT
servis ağına başvurunuz.
-
s
esli bir uyarıyla birlikte
bu uyarı lambası gösterge
tablosuna gelir ve ekranda bir
mesaj belirir,
İşleyişte anormallikler
Hidrolik direksiyonun işleyişinde bir
sorun olduğunda bir uyarı mesajı
ile birlikte bu ikaz lambası gösterge
tablosunda yanar.
Bir kalifiye servis atölyesine veya PEUGEOT
servis ağına başvurunuz.
Devre dışı kalma
Kışın ya da kötü hava şartlarında,
algılayıcıların pislikle, karla ya da buzla
kaplı olmadığına emin olunuz.
İşlemesinde bir sorun olduğunda,
sistemi bir kalifiye servis atölyesine
veya PEUGEOT servis ağına kontrol
ettiriniz.
-
b
u simge uyarı moduna geçer,
gösterge lambası önce bir süre
yanıp söner sonra söner. Eğer aracınız ve park yeri arasındaki
yan mesafe çok yüksekse sistem park
yerini ölçemeyebilir.
Bir manevra esnasında araçta
bulunup aracın boyunu aşan her tip
nesne Park Assist tarafından dikkate
alınmayacaktır.
Versiyona göre
:
4
Sürüş
Page 180 of 416

178
308_tr_Chap05_visibilite_ed01-2015

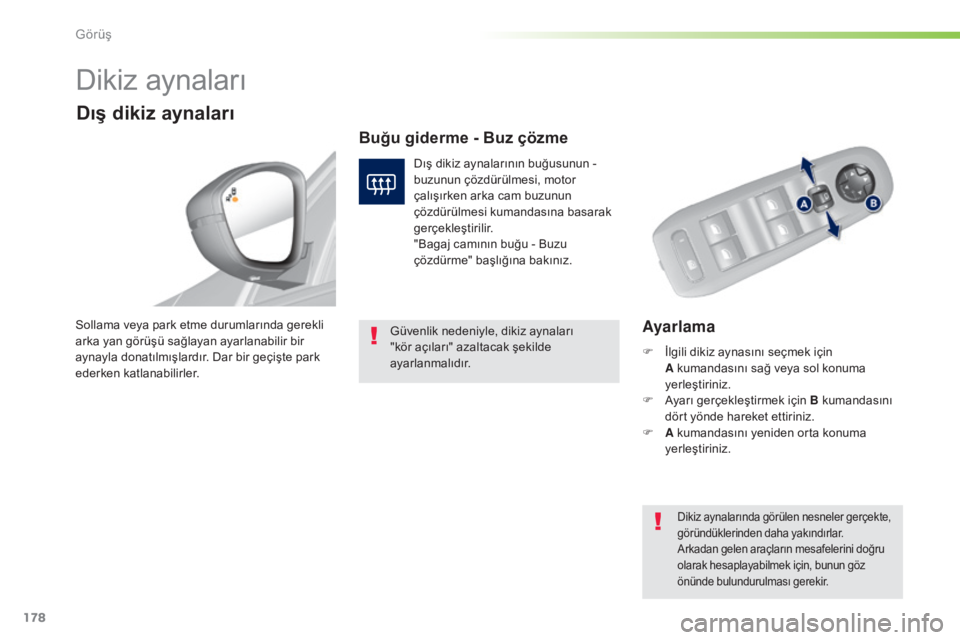

Dikiz aynaları
AyarlamaSollama veya park etme durumlarında gerekli
arka yan görüşü sağlayan ayarlanabilir bir
aynayla donatılmışlardır. Dar bir geçişte park
ederken katlanabilirler.
Buğu giderme - Buz çözme
Dış dikiz aynaları
Dış dikiz aynalarının buğusunun -
b uzunun çözdürülmesi, motor
çalışırken arka cam buzunun
çözdürülmesi kumandasına basarak
gerçekleştirilir.
"Bagaj camının buğu - Buzu
çözdürme" başlığına bakınız.
Dikiz aynalarında görülen nesneler gerçekte,
göründüklerinden daha yakındırlar.
Arkadan gelen araçların mesafelerini doğru
olarak hesaplayabilmek için, bunun göz
önünde bulundurulması gerekir.
F İlgili dikiz aynasını seçmek için A kumandasını sağ veya sol konuma
yerleştiriniz.
F
A
yarı gerçekleştirmek için B kumandasını
dört yönde hareket ettiriniz.
F
A
kumandasını yeniden orta konuma
yerleştiriniz.
Güvenlik nedeniyle, dikiz aynaları
"kör açıları" azaltacak şekilde
ayarlanmalıdır.
Görüş
