Peugeot 308 2016 Manuale del proprietario (in Italian)

259
308_it_Chap08_en-cas-de-panne_ed02-2015
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Indicatori di direzione
(modello con lampade alogene)
un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Fari anabbaglianti / luci di posizione
(modello con fari a tencologia
"full LED")
Per la sostituzione di questo tipo di lampadine
a diodi "full LeD
", rivolgersi alla rete Pe ugeot
o ad un riparatore qualificato.
Indicatori di direzione
(modello con fari a tecnologia
"full LED")
La lampada dell'indicatore di direzione è
situtata sotto al faro anteriore.
F

S
ganciare la modanatura tirando la parte
superiore (tacca).
F

A
llentare il portalampada (di 1/4

di giro).
F

S
ostituire la lampada difettosa.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
un
lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
F

A

llentare il portalampada (di 1/4


di giro).
F

R

imuovere il porta-lampada.
F

S

ostituire la lampada difettosa.
8
In caso di panne

260
308_it_Chap08_en-cas-de-panne_ed02-2015
Indicatori di direzione laterali
integrati
Per la sostituzione di queste lampade rivolgersi
alla rete Pe
ugeot o ad un riparatore
qualificato. Per la sostituzione del diodo
elettroluminescente-L e
D
, consultare la rete
P
e
ugeot
o
un riparatore qualificato.
Fari fendinebbia
F Sganciare la modanatura tirando la parte
superiore (tacca).
F

A
llentare le due viti per rimuovere il blocco
dal suo alloggiamento. F
S collegare il connettore.
F A llentare il portalampada (di 1/4 di giro).
F

R
imuovere il portalampada.
F

S
ostituire la lampada difettosa.
Per il rimontaggio, eseguire queste operazioni
in senso inverso e premere la modanatura per
ricollocarlo.
Faretti dei retrovisori
esterni
In caso di panne

261
308_it_Chap08_en-cas-de-panne_ed02-2015
1. Luci di posizione (diodi
elettroluminescenti-LeD ).
2.
L

uci di retromarcia (W16W).
3.
I

ndicatori di direzione (PY21W ambra).
4.
L

uci di stop (diodi
elettroluminescenti-L
eD

).
5.
F

endinebbia (P21W).
Fanali posteriori
(berlina)
Diodi
elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete Pe ugeot o ad un riparatore
qualificato.
Luci di retromarcia, indicatori di
direzione (sui parafanghi)
F Scollegare il connettore del fanale.
F to gliere il dado di fissaggio del fanale.
F
e
s
trarre con precauzione il fanale
dall'esterno.
F

A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F
A
prire lo sportello del bagagliaio poi
rimuovere lo sportello d'accesso.
8
In caso di panne

262
308_it_Chap08_en-cas-de-panne_ed02-2015
F Sganciare i due sportellini d'accesso
sinistro e destro.
F

A
llentare le viti situate in ogni apertura.
F

S
ganciare il rivestimento del bagagliaio per
accedere al connettore del fanalino.
F

S
ganciare il connettore del fanale.
F
t
o
gliere il dado di fissaggio del fanale.
F
e
s
trarre con precauzione il fanale
dall'esterno.
F

A
llentare il portalampada (di 1/4 di giro) e
sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Fanali fendinebbia
(sullo sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e rimuovere lo sportellino d'accesso.
In caso di panne

263
308_it_Chap08_en-cas-de-panne_ed02-2015
Fanali posteriori
(SW)
Diodi
elettroluminescenti-LED
Per la sostituzione, rivolgersi alla
rete Pe
ugeot o ad un riparatore
qualificato.
Indicatori di direzione
(sui parafanghi)
F Aprire lo sportello del bagagliaio poi rimuovere lo sportellino d'accesso.
F

R
imuovere i due dadi di fissaggio del
fanalino (chiave a tubo consigliata).
F
e
s
trarre la molletta di pre-tenuta,
estraendo con precauzione il fanale
dall'esterno. F

S
collegare il connettore del fanale.
F
S
taccare la spugna di tenuta.
F
S
ganciare il portalampada premendo le
due linguette.
F
S
ostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
1.
L

uci di posizione (diodi
elettroluminescenti-L
eD

).
2.
I

ndicatori di direzione (PY21W color
ambr a).
3.
L

uci di stop (diodi elettroluminescenti-L
eD

).
4.
L

uci di retromarcia (W16W).
5.
F

ari fendinebbia (P21W).
8
In caso di panne

264
308_it_Chap08_en-cas-de-panne_ed02-2015
Fanali di retromarcia, fendinebbia
(sullo sportello del bagagliaio)
F Aprire lo sportello del bagagliaio e
rimuovere lo sportellino d'accesso. F
e
s
trarre con precauzione il fanale
dall'esterno.
F
S
ganciare il connettore del fanale.
F
F
endinebbia: sganciare il portalampada
premendo le due linguette poi sostituire la
lampada.
F
F
analino di retromarcia: ruotare di un
quarto di giro il portalampada poi sostituire
la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
F
t
o
gliere il dado di fissaggio del fanale.
In caso di panne

265
308_it_Chap08_en-cas-de-panne_ed02-2015
Per la sostituzione di questo tipo di fanalino,
rivolgersi alla rete Pe
ugeot o ad un riparatore
qualificato.
Terzo fanalino di stop
(diodi elettroluminescenti-LED) Fanalini della targa (W5W)
Per il rimontaggio, premere l'elemento
protettivo per agganciarlo. F
I
nserire un cacciavite sottile in una delle
tacche all'esterno dell'elemento protettivo.
F
S
pingerlo verso l'esterno per sganciarlo.
F
R
imuovere l'elemento protettivo.
F
S
ostituire la lampada difettosa.
8
In caso di panne

266
308_it_Chap08_en-cas-de-panne_ed02-2015
F Sganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F

S
ganciare completamente il coperchio e
capovolgerlo.
Accesso all'attrezzatura
Prima di sostituire un fusibile, occorre:
F c onoscere la causa della panne e avervi
rimediato,
F

s
pegnere tutti gli organi d'assorbimento
elettrico,
F

i
mmobilizzare il veicolo e interrompere il
contatto,
F

in
dividuare il fusibile difettoso mediante la
tabella d'attribuzione e gli schemi presenti
nelle pagine successive.
Sostituzione di un fusibile
Buono Bruciato
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto, potrebbe
provocare un malfunzionamento
grave del veicolo. Rivolgersi alla rete
P
e

ugeot o ad un riparatore qualificato.Pinzetta
Sostituzione di un fusibile
Per intervenire su un fusibile, è obbligatorio:
F
u tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale intensità (stesso colore);
un'intensità diversa potrebbe provocare un
malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
P
e

ugeot o da un riparatore qualificato.
F
e
s

trarre la pinzetta sul retro del coperchio
al quale è fissata.
La pinzetta d'estrazione è fissata sul retro
del coperchio della scatola portafusibili del
cruscotto.
In caso di panne

267
308_it_Chap08_en-cas-de-panne_ed02-2015

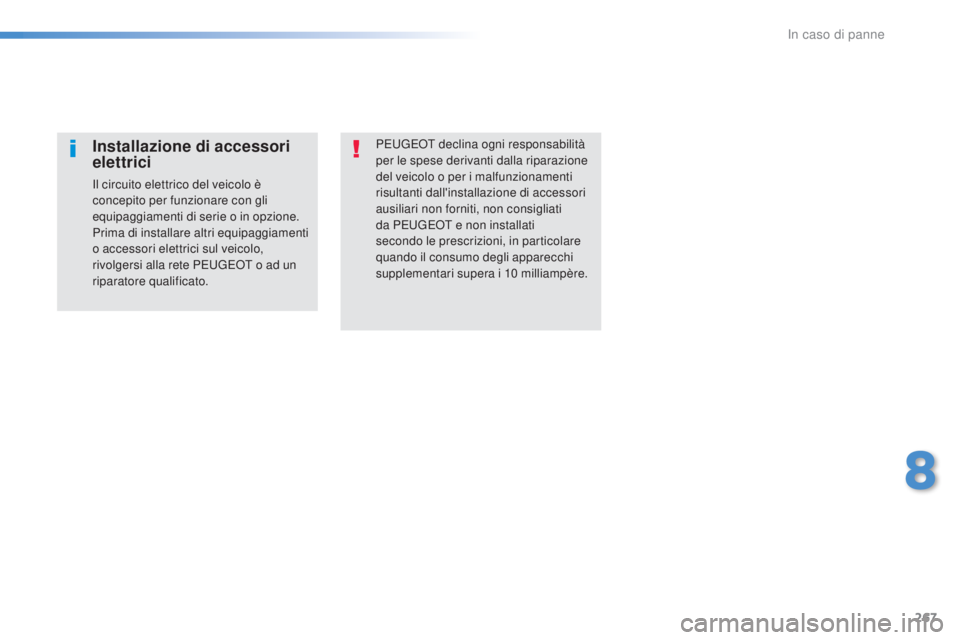

Peugeot d eclina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da P
e

ugeot e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera i 10


milliampère.Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete P
e
ugeot o ad un
riparatore qualificato.
8
In caso di panne

268
308_it_Chap08_en-cas-de-panne_ed02-2015
Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro). Fusibile
N° Intensità
(A) Funzioni
F4 5Chiamate d'emergenza e d'assistenza.
F6 A o B 15Autoradio, display touch screen, lettore CD, navigazione.
F11 5Sistema "Apertura e Avviamento a mani libere".
F13 10Presa accessori 12 V anteriore.
F14 10Presa accessori 12 V nel bagagliaio.
F16 3Illuminazione cassettino portaoggetti, plafoniera posteriore.
F17 3Illuminazione specchietto di cortesia, plafoniera anteriore.
F19 5Quadro strumenti.
F21 10Display multifunzione, climatizzazione.
F22 5
te

lecamera di retromarcia, aiuto al parcheggio.
F24 3Captatore di pioggia e di luminosità.
F25 5Airbag.
F28 A o B 15Autoradio (+ batteria).
F30 20
ter

gicristallo posteriore.
F31 30Serrature.
F32 10Amplificatore Hi-fi.
F33 3Memorizzazione delle posizioni di guida.
F34 5Servosterzo elettrico.
F35 3Visualizzazione cinture di sicurezza non allacciate.
Accesso ai fusibili
F Sganciare il coperchio tirando la parte
superiore sinsitra, poi destra.
Versione 1 (Full)
In caso di panne
