Peugeot 308 2016 Manuale del proprietario (in Italian)

239
308_it_Chap07_info-pratiques_ed02-2015
Rabbocchi di additivo AdBlue®
Il riempimento del serbatoio dell'AdBlue® è
previsto ad ogni manutenzione del veicolo
presso la rete P
e

ugeot
o presso un
riparatore qualificato.
tu

ttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete P
e

ugeot
o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.Precauzioni d'utilizzo
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza.
utilizzare solamente additivo AdBlue®
conforme alla norma ISo
22241.
Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89 litri (1/2 gallone) presso
la rete P
e

ugeot
o presso un riparatore
qualificato.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riservato all'uso
dei mezzi pesanti.
L'additivo AdBlue
® è una soluzione a base
d'urea. Questo liquido non è infiammabile, è
incolore e inodore (conservarlo in un luogo
fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
Importante
Se il serbatoio dell'AdBlue
® del
veicolo si è svuotato completamente
(confermato dai messaggi d'allarme e
dall'impossibilità di riavviare il motore)
occorre tassativamente effettuare un
rabbocco di almeno 3,8 litri (ossia due
flaconi da 1,89 litri).
7
Informazioni pratiche

240
308_it_Chap07_info-pratiques_ed02-2015

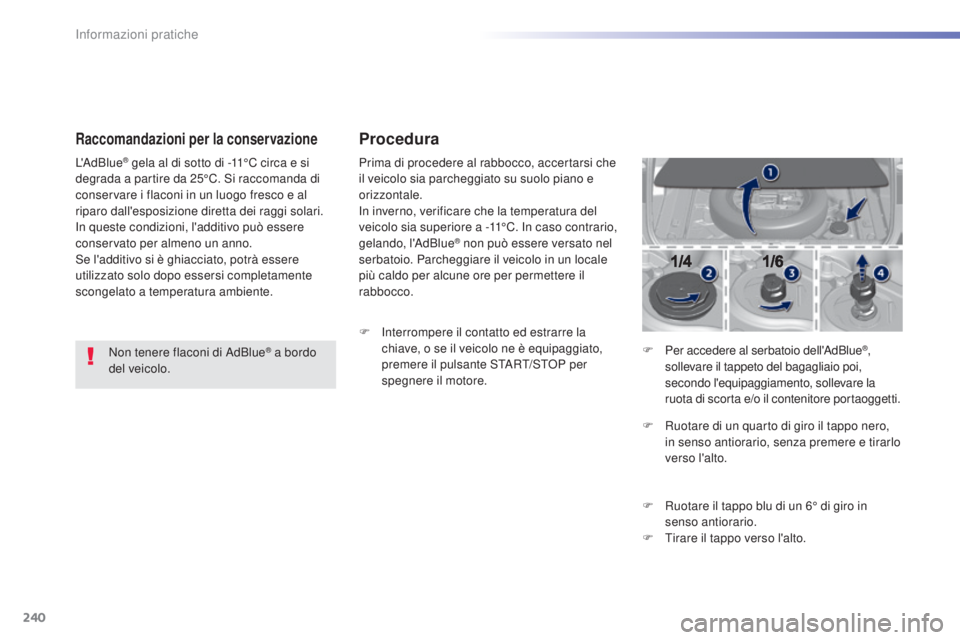

Raccomandazioni per la conservazione
Non tenere flaconi di AdBlue® a bordo
del veicolo.
L'AdBlue
® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
Procedura
Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale
più caldo per alcune ore per permettere il
rabbocco.
F

I

nterrompere il contatto ed estrarre la
chiave, o se il veicolo ne è equipaggiato,
premere il pulsante S
tA

R
t/
S
t
o
P p
er
spegnere il motore. F
Pe

r accedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare la
ruota di scorta e/o il contenitore portaoggetti.
F

R

uotare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
F

R

uotare il tappo blu di un 6° di giro in
senso antiorario.
F
t
i

rare il tappo verso l'alto.
Informazioni pratiche

241
308_it_Chap07_info-pratiques_ed02-2015

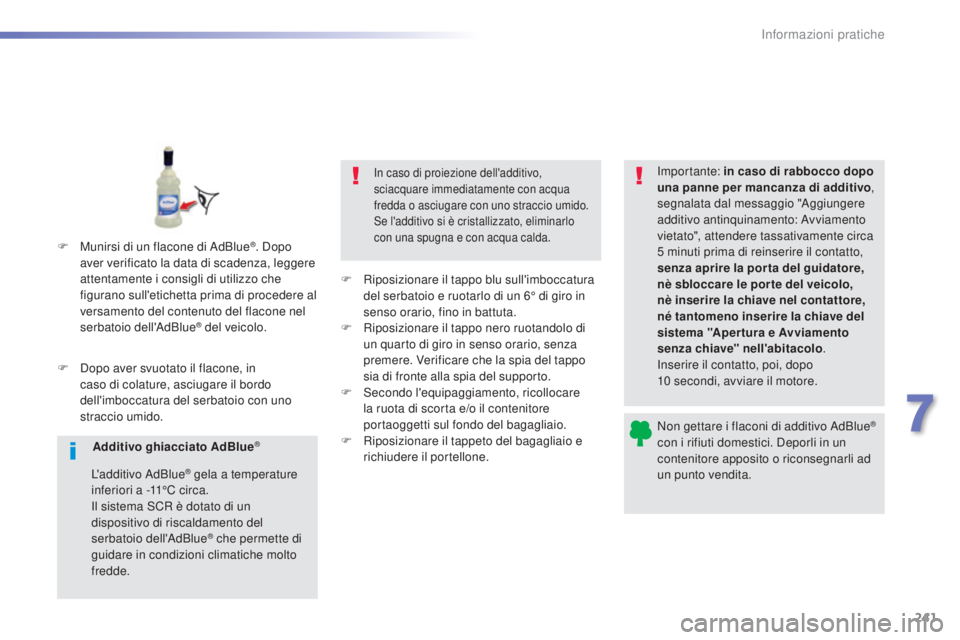

Non gettare i flaconi di additivo AdBlue®
con i rifiuti domestici. Deporli in un
contenitore apposito o riconsegnarli ad
un punto vendita.
F

D

opo aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
In caso di proiezione dell'additivo,
sciacquare immediatamente con acqua
fredda o asciugare con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo
con una spugna e con acqua calda.
F Riposizionare il tappo blu sull'imboccatura del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F

R
iposizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F

S
econdo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F

R
iposizionare il tappeto del bagagliaio e
richiudere il portellone. Importante: in caso di rabbocco dopo
una panne per mancanza di additivo
,
segnalata dal messaggio "Aggiungere
additivo antinquinamento: Avviamento
vietato", attendere tassativamente circa
5 minuti prima di reinserire il contatto,
senza aprire la por ta del guidatore,
nè sbloccare le por te del veicolo,
nè inserire la chiave nel contattore,
né tantomeno inserire la chiave del
sistema "Aper tura e Avviamento
senza chiave" nell'abitacolo .
Inserire il contatto, poi, dopo
10
secondi, avviare il motore.
F

M

unirsi di un flacone di AdBlue
®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Additivo ghiacciato AdBlue
®
L'additivo AdBlue® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.
7
Informazioni pratiche

242
308_it_Chap07_info-pratiques_ed02-2015

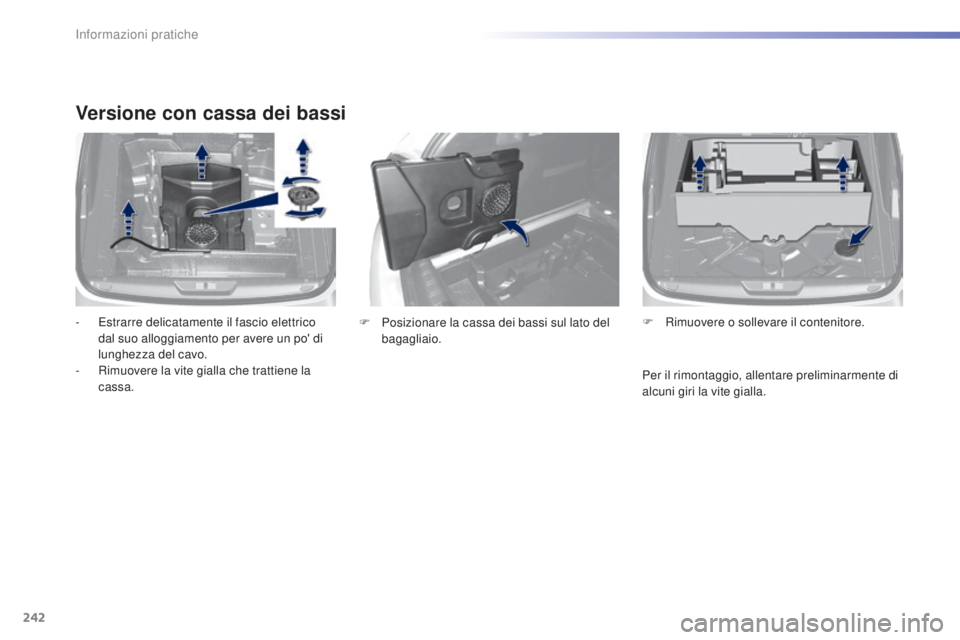

Versione con cassa dei bassi
- estrarre delicatamente il fascio elettrico dal suo alloggiamento per avere un po' di
lunghezza del cavo.
-

R
imuovere la vite gialla che trattiene la
cassa. F
R imuovere o sollevare il contenitore.
F
P osizionare la cassa dei bassi sul lato del
bagagliaio.
Per il rimontaggio, allentare preliminarmente di
alcuni giri la vite gialla.
Informazioni pratiche

243
308_it_Chap08_en-cas-de-panne_ed02-2015

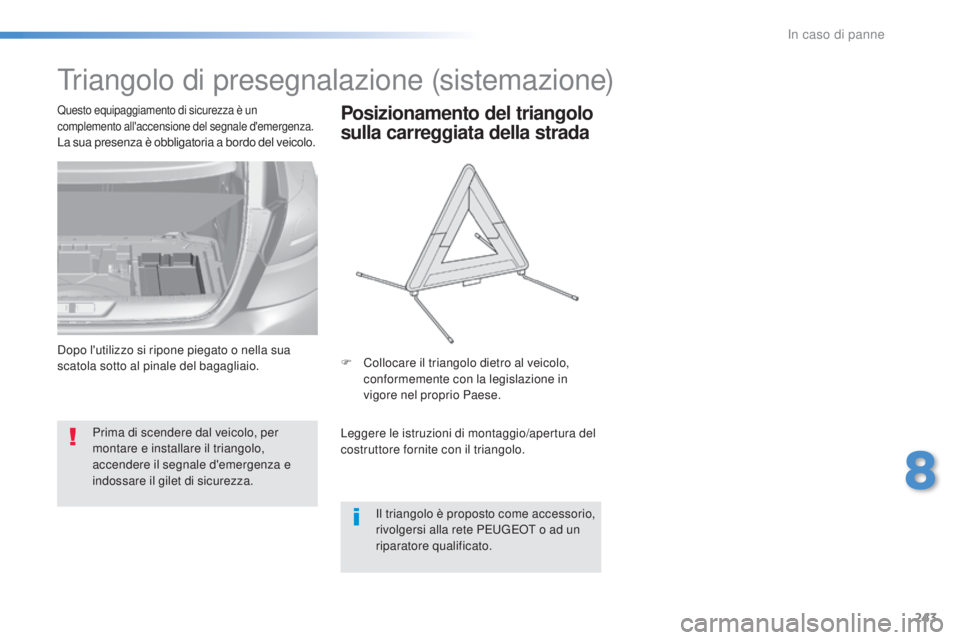

triangolo di presegnalazione (sistemazione)
Prima di scendere dal veicolo, per
montare e installare il triangolo,
accendere il segnale d'emergenza e
indossare il gilet di sicurezza.
Questo equipaggiamento di sicurezza è un
complemento all'accensione del segnale d'emergenza.
La sua presenza è obbligatoria a bordo del veicolo.
Posizionamento del triangolo
sulla carreggiata della strada
Leggere le istruzioni di montaggio/apertura del
costruttore fornite con il triangolo. F
C
ollocare il triangolo dietro al veicolo,
conformemente con la legislazione in
vigore nel proprio Paese.
Il triangolo è proposto come accessorio,
rivolgersi alla rete P
e
ugeot o ad un
riparatore qualificato.
Dopo l'utilizzo si ripone piegato o nella sua
scatola sotto al pinale del bagagliaio.
8
In caso di panne

244
308_it_Chap08_en-cas-de-panne_ed02-2015

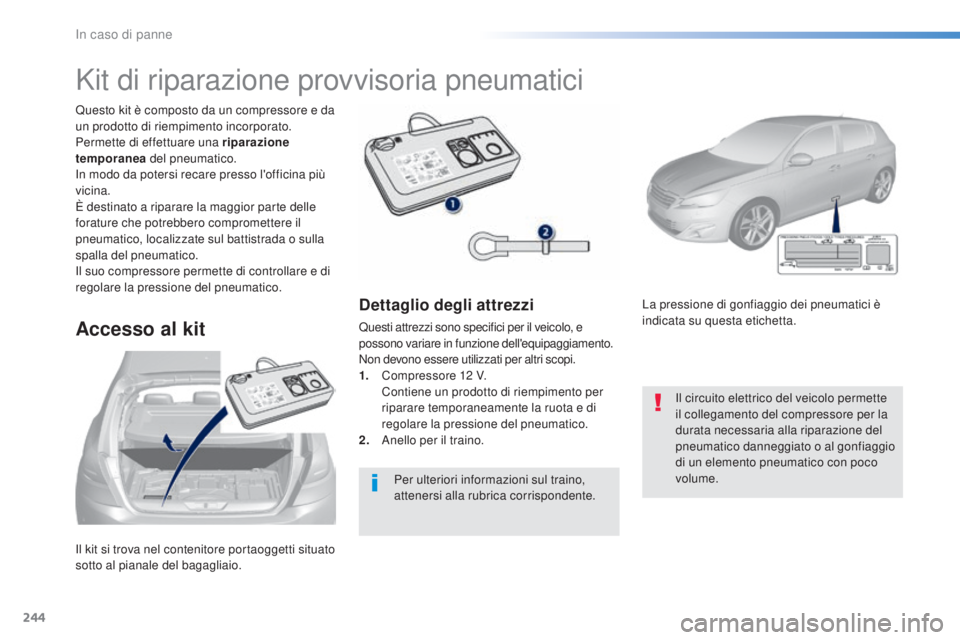

Il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio. Questo kit è composto da un compressore e da
un prodotto di riempimento incorporato.
Permette di effettuare una riparazione
temporanea del pneumatico.
In modo da potersi recare presso l'officina più
vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Il suo compressore permette di controllare e di
regolare la pressione del pneumatico.
Kit di riparazione provvisoria pneumatici
Accesso al kit
Dettaglio degli attrezzi
Questi attrezzi sono specifici per il veicolo, e
possono variare in funzione dell'equipaggiamento.
Non devono essere utilizzati per altri scopi.
1.
C

ompressore 12 V.
C

ontiene un prodotto di riempimento per
riparare temporaneamente la ruota e di
regolare la pressione del pneumatico.
2.
A

nello per il traino. La pressione di gonfiaggio dei pneumatici è
indicata su questa etichetta.
Il circuito elettrico del veicolo permette
il collegamento del compressore per la
durata necessaria alla riparazione del
pneumatico danneggiato o al gonfiaggio
di un elemento pneumatico con poco
volume.
Per ulteriori informazioni sul traino,
attenersi alla rubrica corrispondente.
In caso di panne

245
308_it_Chap08_en-cas-de-panne_ed02-2015

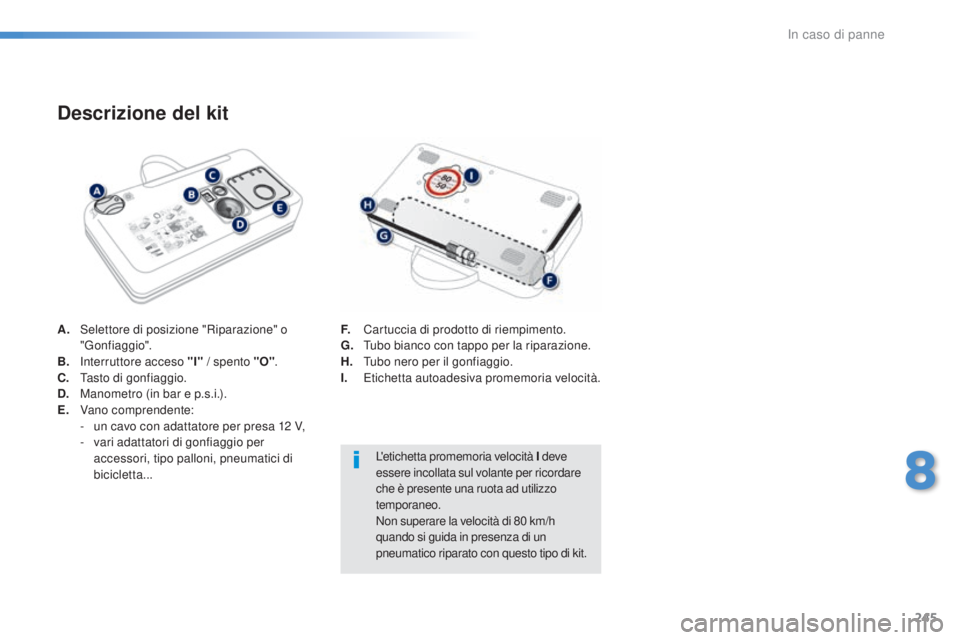

A. Selettore di posizione "Riparazione" o
"go nfiaggio".
B.
I

nterruttore acceso "I" / spento "O".
C.


t
a
sto di gonfiaggio.
D.
M

anometro (in bar e p.s.i.).
E.
V

ano comprendente:
-

u
n cavo con adattatore per presa 12 V,
-

v
ari adattatori di gonfiaggio per
accessori, tipo palloni, pneumatici di
bicicletta...
Descrizione del kit
F. Cartuccia di prodotto di riempimento.
G. tu bo bianco con tappo per la riparazione.
H.


t
u
bo nero per il gonfiaggio.
I.


e
t
ichetta autoadesiva promemoria velocità.
L'etichetta promemoria velocità I deve
essere incollata sul volante per ricordare
che è presente una ruota ad utilizzo
temporaneo.
Non superare la velocità di 80 km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
8
In caso di panne

246
308_it_Chap08_en-cas-de-panne_ed02-2015

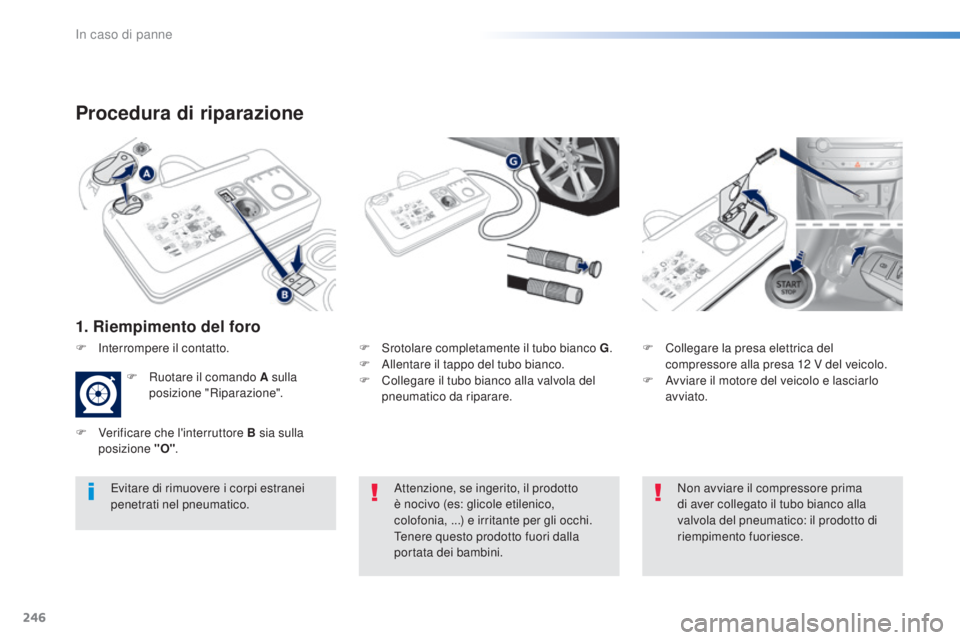

Procedura di riparazione
1. Riempimento del foro
F Srotolare completamente il tubo bianco G .
F A llentare il tappo del tubo bianco.
F

C
ollegare il tubo bianco alla valvola del
pneumatico da riparare. F
C ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F

A
vviare il motore del veicolo e lasciarlo
avviato.
Attenzione, se ingerito, il prodotto
è nocivo (es: glicole etilenico,
colofonia,
...) e irritante per gli occhi.
te

nere questo prodotto fuori dalla
portata dei bambini.
ev

itare di rimuovere i corpi estranei
penetrati nel pneumatico. Non avviare il compressore prima
di aver collegato il tubo bianco alla
valvola del pneumatico: il prodotto di
riempimento fuoriesce.
F
In
terrompere il contatto.
F

R

uotare il comando A sulla
posizione "Riparazione".
F

V

erificare che l'interruttore B sia sulla
posizione "O" .
In caso di panne

247
308_it_Chap08_en-cas-de-panne_ed02-2015

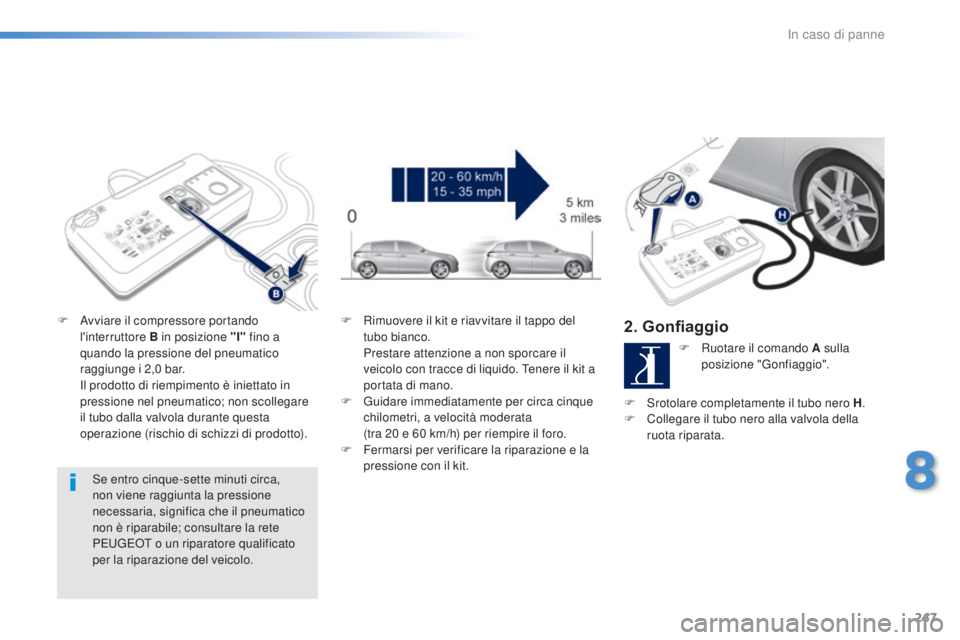

Se entro cinque-sette minuti circa,
non viene raggiunta la pressione
necessaria, significa che il pneumatico
non è riparabile; consultare la rete
P
e

ugeot o un riparatore qualificato
per la riparazione del veicolo.
F

A

vviare il compressore portando
l'interruttore B in posizione "I" fino a
quando la pressione del pneumatico
raggiunge i 2,0 bar.
I

l prodotto di riempimento è iniettato in
pressione nel pneumatico; non scollegare
il tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto). F
R
imuovere il kit e riavvitare il tappo del
tubo bianco.
P
restare attenzione a non sporcare il
veicolo con tracce di liquido. t
e
nere il kit a
portata di mano.
F g
u
idare immediatamente per circa cinque
chilometri, a velocità moderata
(tra 20 e 60 km/h) per riempire il foro.
F
F
ermarsi per verificare la riparazione e la
pressione con il kit.
2. Gonfiaggio
F Ruotare il comando A sulla posizione "gon fiaggio".
F

S

rotolare completamente il tubo nero H .
F

C

ollegare il tubo nero alla valvola della
ruota riparata.
8
In caso di panne

248
308_it_Chap08_en-cas-de-panne_ed02-2015
F Collegare nuovamente la presa elettrica
del compressore alla presa 12V del
veicolo.
F

A
vviare di nuovo il motore del veicolo e
lasciarlo avviato. F
R egolare la pressione con il compressore
(per gonfiare: interruttore B in
posizione


"I"; per sgonfiare, interruttore
B
in posizione " O" e pressione del
pulsante


C), secondo l'etichetta di
pressione dei pneumatici del veicolo,
situata all'altezza della porta del guidatore.


u
n c
onseguente calo di pressione
indica che la perdita non è stata riparata
correttamente; consultare la rete
P
e

ugeot o un riparatore qualificato per la
riparazione del veicolo.
F
t
o
gliere il kit e riporlo.
F
g
u
idare a velocità moderata (80 km/h
al massimo), limitando a 200 km circa la
distanza percorsa.
Recarsi appena possibile presso la
rete P
e

ugeot o presso un riparatore
qualificato.
Informare tassativamente il tecnico
dell'utilizzo di questo kit. Dopo la
diagnosi, il tecnico dirà se il pneumatico
può essere riparato o se deve essere
sostituito.
Rimozione della cartuccia
F Sistemare il tubo nero.
F S taccare la base a gomito del tubo bianco.
F
t
e
nere il compressore verticalmente.
F

S
vitare la cartuccia dal basso.Prestare attenzione al gocciolamento
del liquido.
La data limite di utilizzo del liquido è
indicata sulla cartuccia.
La cartuccia di liquido è monouso;
anche se usata una sola volta, deve
essere sostituita con una nuova.
Dopo l'utilizzo, non gettare la
confezione nella spazzatura, ma
riconsegnarla alla rete P
e

ugeot o ad
un ente specializzato nel riciclaggio.
Ricordarsi di acquistare una nuova
confezione presso la rete P
e

ugeot o
presso un riparatore qualificato.
In caso di panne
