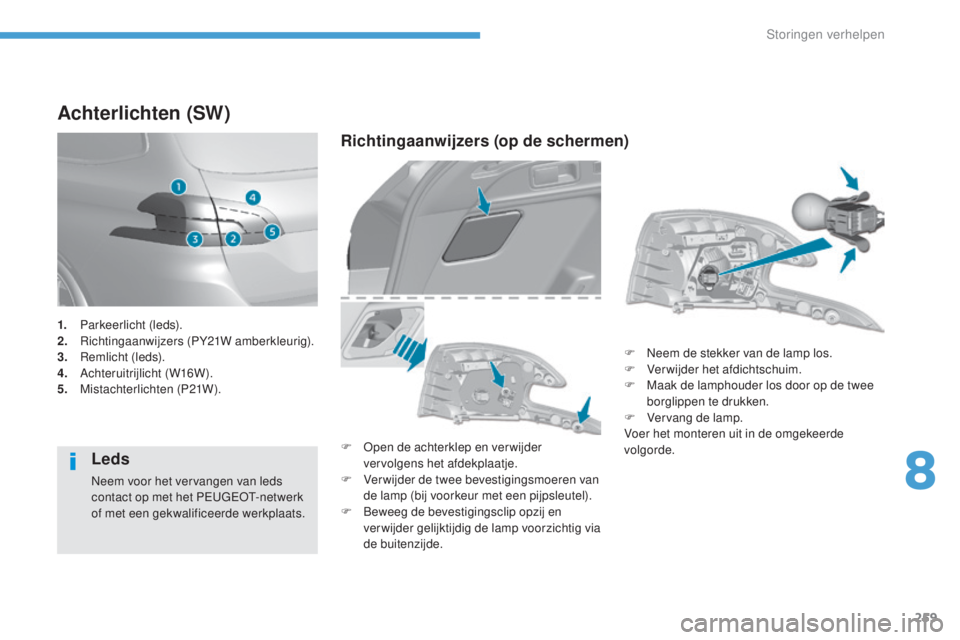

Achterlichten (SW)
Leds
Neem voor het vervangen van leds
contact op met het PEUGEOT-netwerk
of met een gekwalificeerde werkplaats.
Richtingaanwijzers (op de schermen)
F Open de achterklep en verwijder vervolgens het afdekplaatje.
F

V
erwijder de twee bevestigingsmoeren van
de lamp (bij voorkeur met een pijpsleutel).
F

B
eweeg de bevestigingsclip opzij en
verwijder gelijktijdig de lamp voorzichtig via
de buitenzijde. F

N
eem de stekker van de lamp los.
F
V
erwijder het afdichtschuim.
F
M
aak de lamphouder los door op de twee
borglippen te drukken.
F
V
ervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
1.
P

arkeerlicht (leds).
2.
R

ichtingaanwijzers (PY21W amberkleurig).
3.
Re

mlicht (leds).
4.
A

chteruitrijlicht (W16W).
5.
M

istachterlichten (P21W).
8
Storingen verhelpen

260
308_nl_Chap08_En-cas-de-panne_ed01-2016

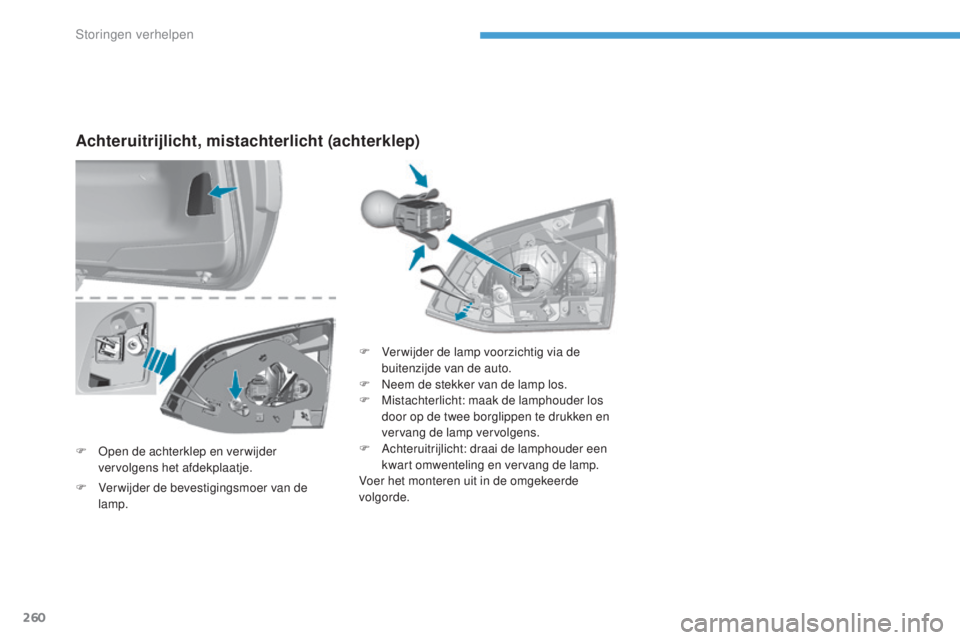

Achteruitrijlicht, mistachterlicht (achterklep)
F Open de achterklep en verwijder vervolgens het afdekplaatje. F

V
er wijder de lamp voorzichtig via de
buitenzijde van de auto.
F
N
eem de stekker van de lamp los.
F
M
istachterlicht: maak de lamphouder los
door op de twee borglippen te drukken en
vervang de lamp vervolgens.
F A chteruitrijlicht: draai de lamphouder een
kwart omwenteling en vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
F

V
er wijder de bevestigingsmoer van de
lamp.
Storingen verhelpen

261
308_nl_Chap08_En-cas-de-panne_ed01-2016
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats om dit type
verlichting te laten vervangen.

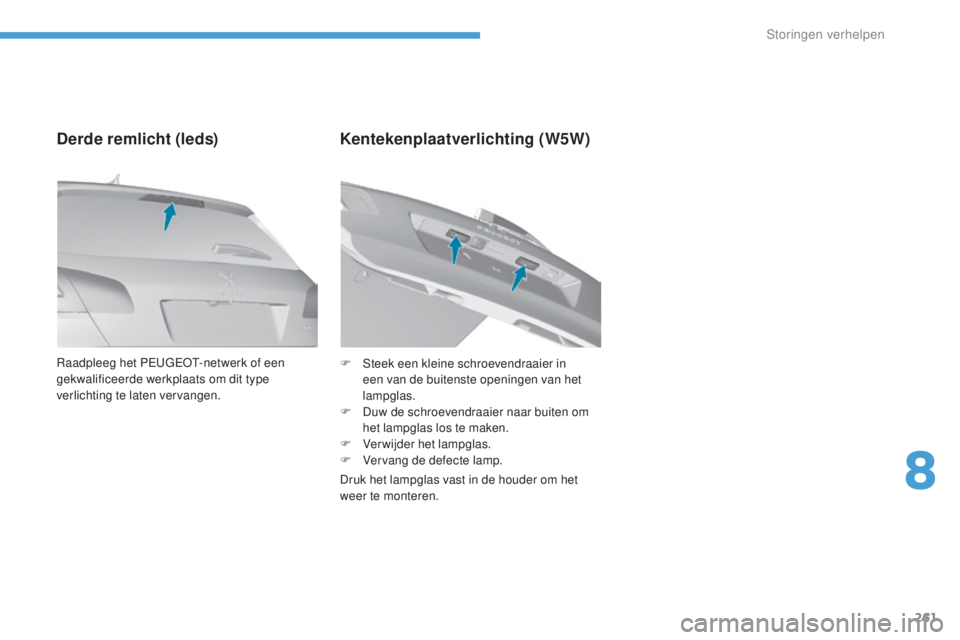

Derde remlicht (leds)Kentekenplaatverlichting (W5W)
Druk het lampglas vast in de houder om het
weer te monteren. F
S
teek een kleine schroevendraaier in
een van de buitenste openingen van het
lampglas.
F
D
uw de schroevendraaier naar buiten om
het lampglas los te maken.
F
V
erwijder het lampglas.
F
V
ervang de defecte lamp.
8
Storingen verhelpen

262
308_nl_Chap08_En-cas-de-panne_ed01-2016

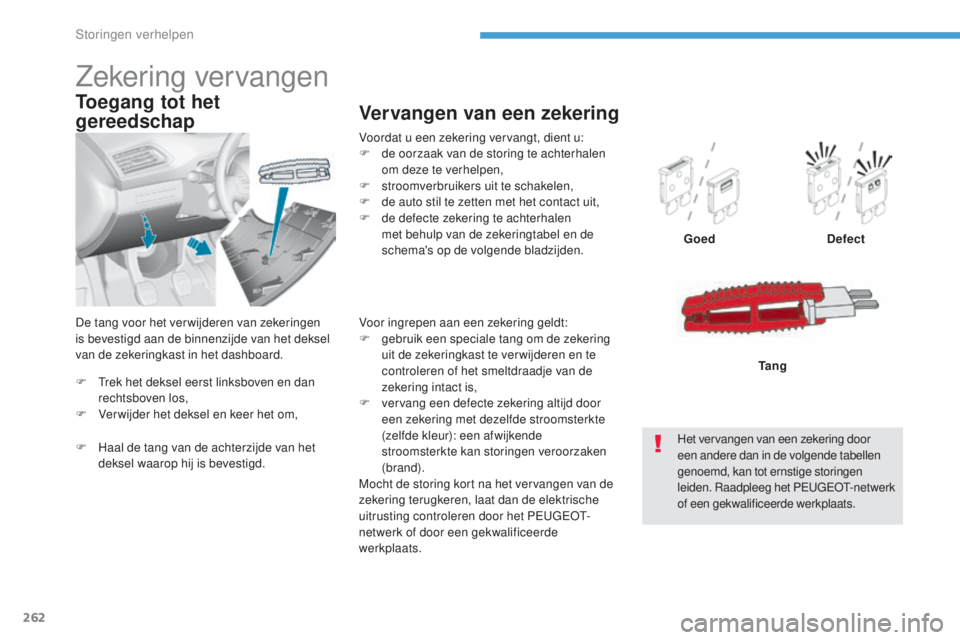

F Trek het deksel eerst linksboven en dan rechtsboven los,
F

V
erwijder het deksel en keer het om,
Toegang tot het
gereedschap
Voordat u een zekering vervangt, dient u:
F d e oorzaak van de storing te achterhalen
om deze te verhelpen,
F

s
troomverbruikers uit te schakelen,
F

d
e auto stil te zetten met het contact uit,
F

d
e defecte zekering te achterhalen
met behulp van de zekeringtabel en de
schema's op de volgende bladzijden.
Vervangen van een zekering
Goed Defect
Het vervangen van een zekering door
een andere dan in de volgende tabellen
genoemd, kan tot ernstige storingen
leiden. Raadpleeg het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Tang
Zekering vervangen
Voor ingrepen aan een zekering geldt:
F
g ebruik een speciale tang om de zekering
uit de zekeringkast te ver wijderen en te
controleren of het smeltdraadje van de
zekering intact is,
F

v
ervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte
(zelfde kleur): een afwijkende
stroomsterkte kan storingen veroorzaken
(brand).
Mocht de storing kort na het vervangen van de
zekering terugkeren, laat dan de elektrische
uitrusting controleren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
F

H

aal de tang van de achterzijde van het
deksel waarop hij is bevestigd.
De tang voor het verwijderen van zekeringen
is bevestigd aan de binnenzijde van het deksel
van de zekeringkast in het dashboard.
Storingen verhelpen

263
308_nl_Chap08_En-cas-de-panne_ed01-2016

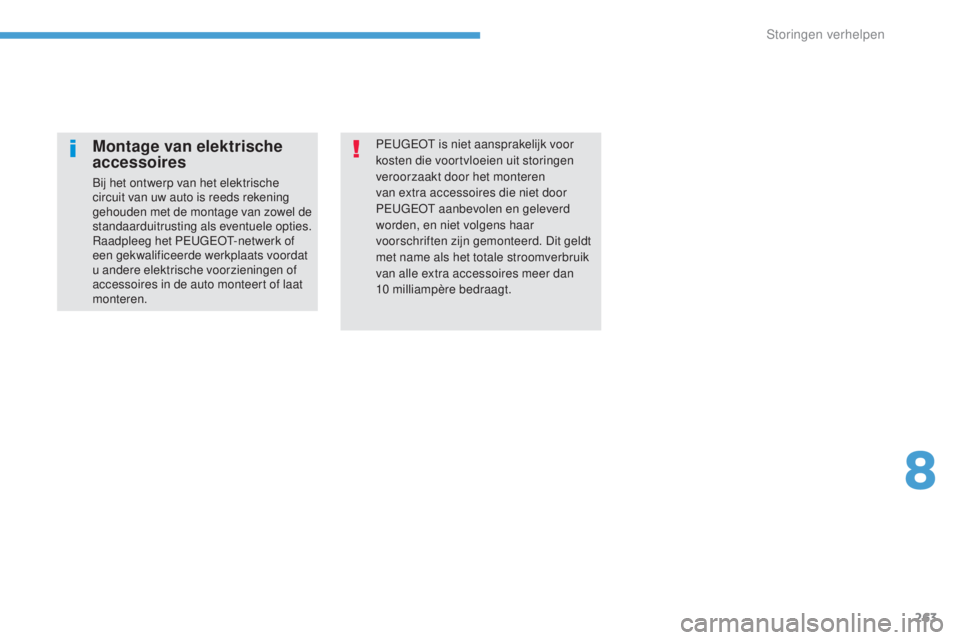

PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren
van extra accessoires die niet door
PEUGEOT aanbevolen en geleverd
worden, en niet volgens haar
voorschriften zijn gemonteerd. Dit geldt
met name als het totale stroomverbruik
van alle extra accessoires meer dan
10

milliampère bedraagt.Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats voordat
u andere elektrische voorzieningen of
accessoires in de auto monteert of laat
monteren.
8
Storingen verhelpen

264
308_nl_Chap08_En-cas-de-panne_ed01-2016

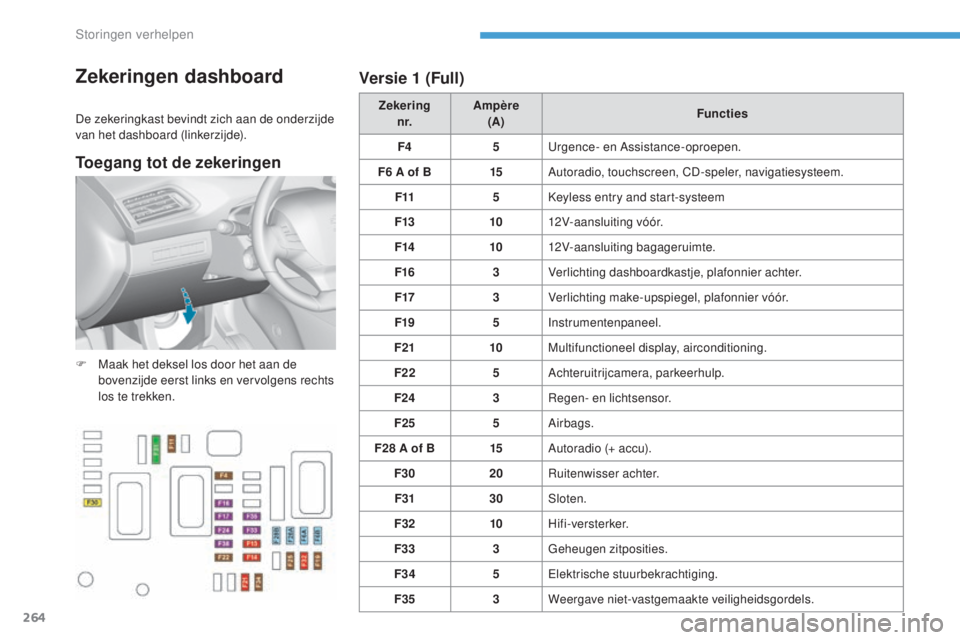

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).Zekering
n r. Ampère
(A) Functies
F4 5Urgence- en Assistance-oproepen.
F6
A of B15Autoradio, touchscreen, CD-speler, navigatiesysteem.
F11 5Keyless entry and start-systeem
F13 1012V-aansluiting vóór.
F14 1012V-aansluiting bagageruimte.
F16 3Verlichting dashboardkastje, plafonnier achter.
F17 3Verlichting make-upspiegel, plafonnier vóór.
F19 5Instrumentenpaneel.
F21 10Multifunctioneel display, airconditioning.
F22 5Achteruitrijcamera, parkeerhulp.
F24 3Regen- en lichtsensor.
F25 5Airbags.
F28
A of B15Autoradio (+ accu).
F30 20Ruitenwisser achter.
F31 30Sloten.
F32 10Hifi-versterker.
F33 3Geheugen zitposities.
F34 5Elektrische stuurbekrachtiging.
F35 3Weergave niet-vastgemaakte veiligheidsgordels.
F

M
aak het deksel los door het aan de
bovenzijde eerst links en vervolgens rechts
los te trekken.
Versie 1 (Full)
Toegang tot de zekeringen
Storingen verhelpen

265
308_nl_Chap08_En-cas-de-panne_ed01-2016

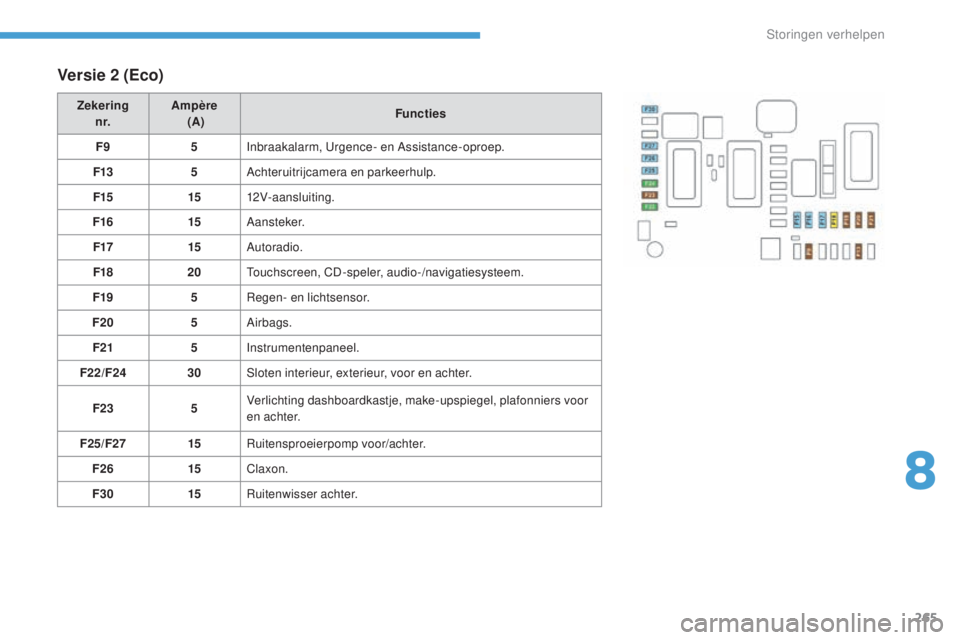

Versie 2 (Eco)
Zekeringn r. Ampère

(A) Functies
F9 5Inbraakalarm, Urgence- en Assistance-oproep.
F13 5Achteruitrijcamera en parkeerhulp.
F15 1512V-aansluiting.
F16 15A a n s t e ke r.
F17 15Autoradio.
F18 20Touchscreen, CD-speler, audio-/navigatiesysteem.
F19 5Regen- en lichtsensor.
F20 5Airbags.
F21 5Instrumentenpaneel.
F22/F24 30Sloten interieur, exterieur, voor en achter.
F23 5Verlichting dashboardkastje, make-upspiegel, plafonniers voor
en achter.
F25/F27 15Ruitensproeierpomp voor/achter.
F26 15Claxon.
F30 15Ruitenwisser achter.
8
Storingen verhelpen

266
308_nl_Chap08_En-cas-de-panne_ed01-2016

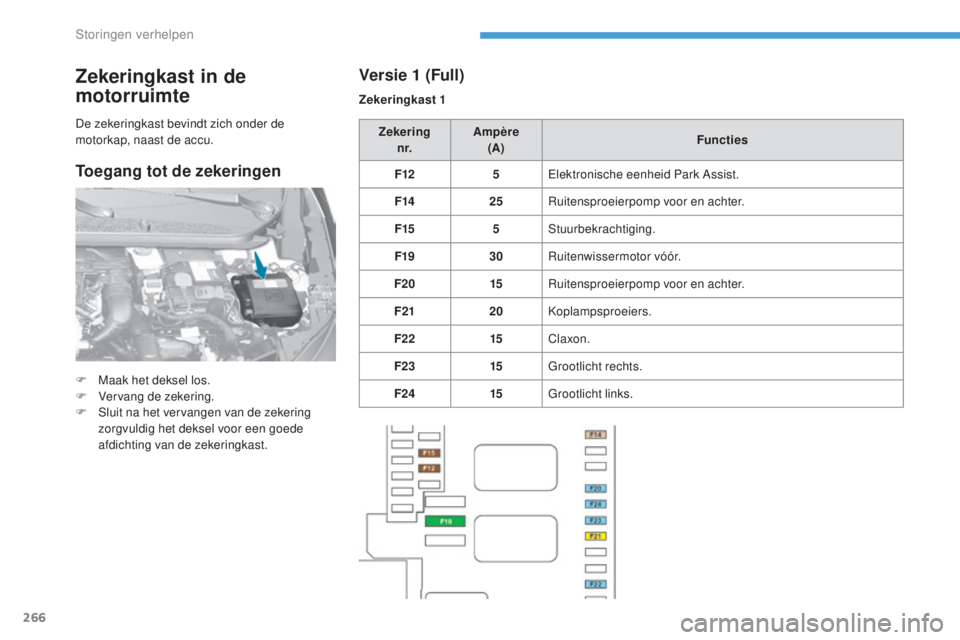

Zekeringkast in de
motorruimte
F Maak het deksel los.
F V ervang de zekering.
F

S
luit na het vervangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast. Zekering
n r. Ampère
(A) Functies
F12 5Elektronische eenheid Park Assist.
F14 25Ruitensproeierpomp voor en achter.
F15 5Stuurbekrachtiging.
F19 30Ruitenwissermotor vóór.
F20 15Ruitensproeierpomp voor en achter.
F21 20Koplampsproeiers.
F22 15Claxon.
F23 15Grootlicht rechts.
F24 15Grootlicht links.
De zekeringkast bevindt zich onder de
motorkap, naast de accu.
Versie 1
(Full)
Zekeringkast 1
Toegang tot de zekeringen
Storingen verhelpen

267
308_nl_Chap08_En-cas-de-panne_ed01-2016

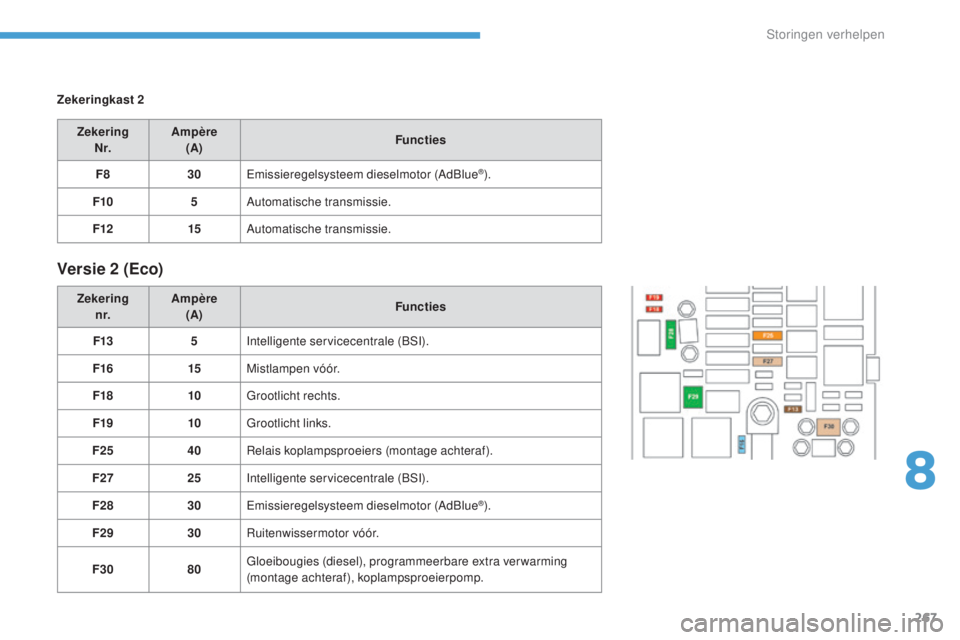

Zekeringkast 2ZekeringN r. Ampère
(A) Functies
F8 30Emissieregelsysteem dieselmotor (AdBlue
®).
F10 5Automatische transmissie.
F12 15Automatische transmissie.
Versie 2 (Eco)
Zekering
n r. Ampère
(A) Functies
F13 5Intelligente servicecentrale (BSI).
F16 15Mistlampen vóór.
F18 10Grootlicht rechts.
F19 10Grootlicht links.
F25 40Relais koplampsproeiers (montage achteraf).
F27 25Intelligente servicecentrale (BSI).
F28 30Emissieregelsysteem dieselmotor (AdBlue
®).
F29 30Ruitenwissermotor vóór.
F30 80Gloeibougies (diesel), programmeerbare extra verwarming
(montage achteraf), koplampsproeierpomp.
8
Storingen verhelpen

268
308_nl_Chap08_En-cas-de-panne_ed01-2016

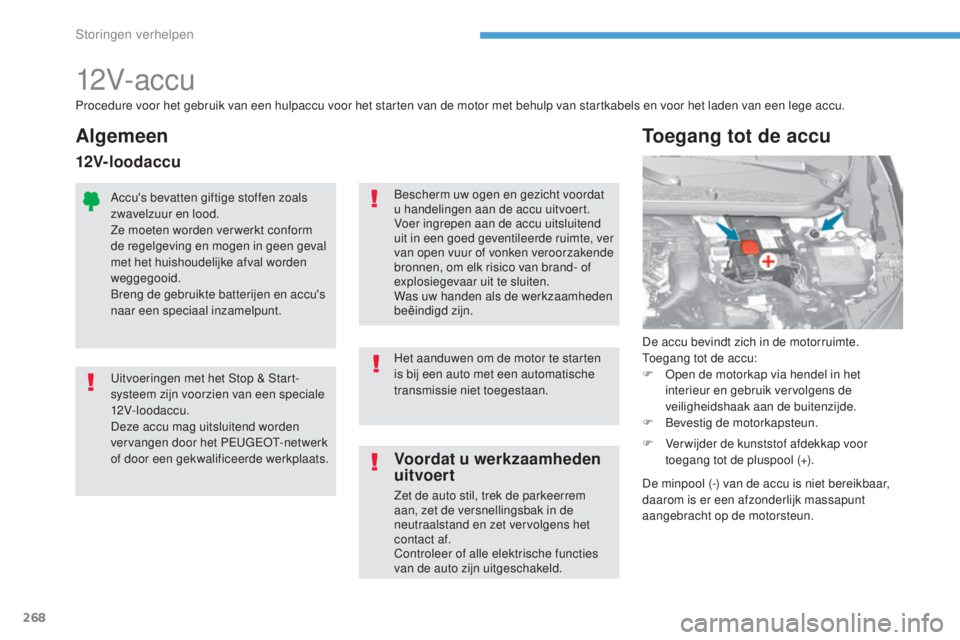

12V- ac c u
De accu bevindt zich in de motorruimte.
Toegang tot de accu:
F
O
pen de motorkap via hendel in het
interieur en gebruik vervolgens de
veiligheidshaak aan de buitenzijde.
F

Be
vestig de motorkapsteun.
Toegang tot de accu
Procedure voor het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels en voor het laden van een lege accu.
Voordat u werkzaamheden
uitvoer t
Zet de auto stil, trek de parkeerrem
aan, zet de versnellingsbak in de
neutraalstand en zet vervolgens het
contact af.
Controleer of alle elektrische functies
van de auto zijn uitgeschakeld. Het aanduwen om de motor te starten
is bij een auto met een automatische
transmissie niet toegestaan.
Accu's bevatten giftige stoffen zoals
zwavelzuur en lood.
Ze moeten worden ver werkt conform
de regelgeving en mogen in geen geval
met het huishoudelijke afval worden
weggegooid.
Breng de gebruikte batterijen en accu's
naar een speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat
u handelingen aan de accu uitvoert.
Voer ingrepen aan de accu uitsluitend
uit in een goed geventileerde ruimte, ver
van open vuur of vonken veroorzakende
bronnen, om elk risico van brand- of
explosiegevaar uit te sluiten.
Was uw handen als de werkzaamheden
beëindigd zijn.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het PEUGEOT-netwerk
of door een gekwalificeerde werkplaats.
Algemeen
12V-loodaccu
F Verwijder de kunststof afdekkap voor toegang tot de pluspool (+).
De minpool (-) van de accu is niet bereikbaar,
daarom is er een afzonderlijk massapunt
aangebracht op de motorsteun.
