Peugeot 308 2017 Manualul de utilizare (in Romanian)

259
308_ro_Chap08_En-cas-de-panne_ed01-2016

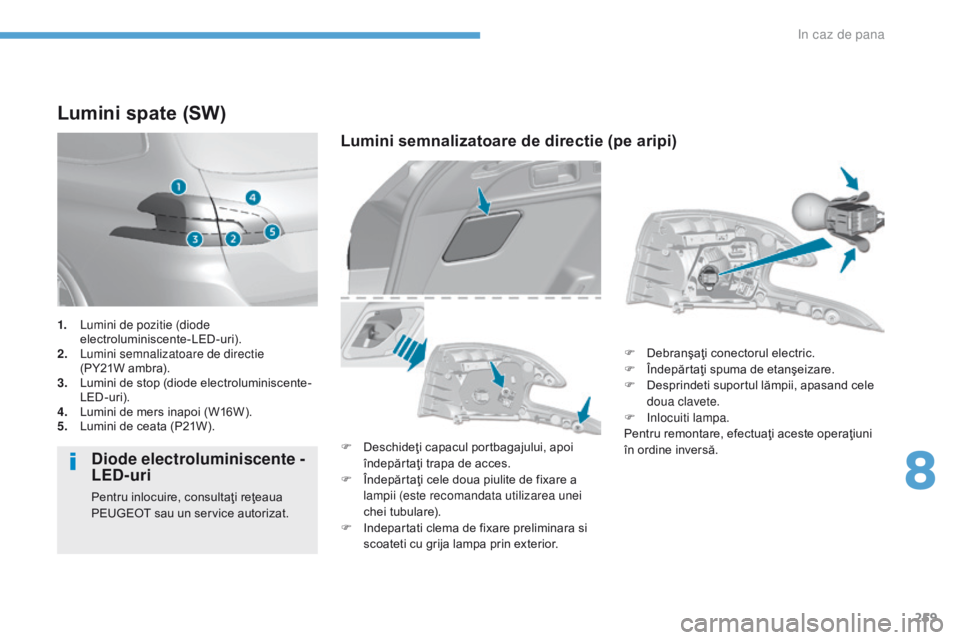

Lumini spate (SW)
Diode electroluminiscente -
LED-uri
Pentru inlocuire, consultaţi reţeaua
PEUGEOT sau un service autorizat.
Lumini semnalizatoare de directie (pe aripi)
F Deschideţi capacul portbagajului, apoi
îndepărtaţi trapa de acces.
F

Î
ndepărtaţi cele doua piulite de fixare a
lampii (este recomandata utilizarea unei
chei tubulare).
F

I
ndepartati clema de fixare preliminara si
scoateti cu grija lampa prin exterior. F

D
ebranşaţi conectorul electric.
F
Î
ndepărtaţi spuma de etanşeizare.
F
D
esprindeti suportul lămpii, apasand cele
doua clavete.
F
I
nlocuiti lampa.
Pentru remontare, efectuaţi aceste operaţiuni
în ordine inversă.
1.
L

umini de pozitie (diode
electroluminiscente-LED-uri).
2.
L

umini semnalizatoare de directie
(PY21W ambra).
3.
L

umini de stop (diode electroluminiscente-
LED-uri).
4.

L

umini de mers inapoi (W16W).
5.
L

umini de ceata (P21W).
8
In caz de pana

260
308_ro_Chap08_En-cas-de-panne_ed01-2016
Lumini de mers inapoi, lumini de ceata (pe capacul portbagajului)
F Deschideţi capacul portbagajului apoi îndepărtaţi trapa de acces. F

S
coateţi cu grijă blocul optic prin exterior.
F
D
ebranşaţi conectorul lămpii.
F
L
umini de ceata: desprindeti suportul
lampii apasand pe cele doua lamele si apoi
inlocuiti lampa.
F
L
umini de mers inapoi: rotiţi cu un sfert de
tura suportul lămpii şi înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
F

Î
ndepărtaţi piuliţa de fixare a blocului optic.
In caz de pana

261
308_ro_Chap08_En-cas-de-panne_ed01-2016
Pentru inlocuirea acestui tip de lumini,
consultati reteaua PEUGEOT sau un Service
autorizat.

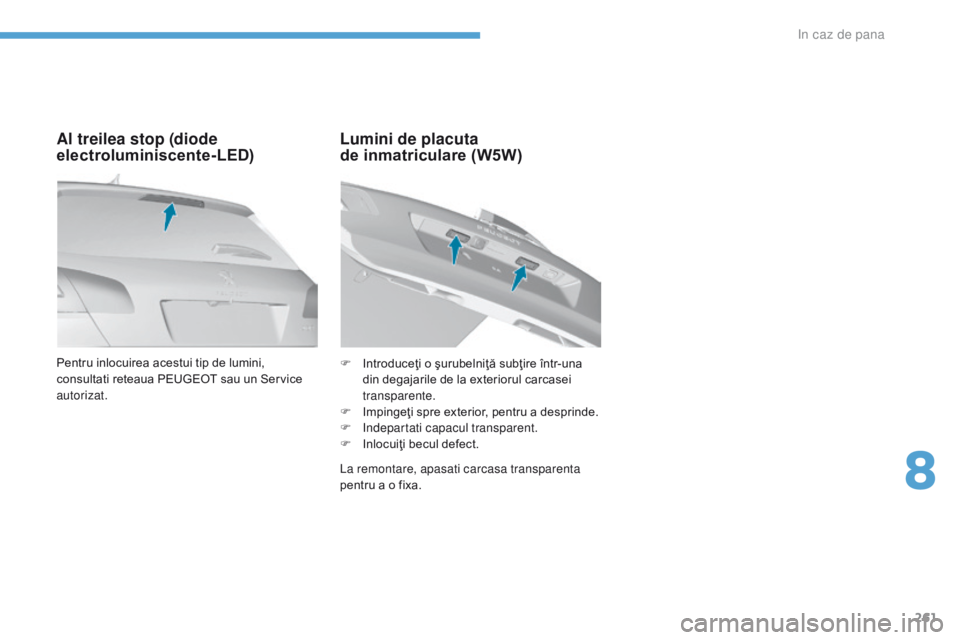

Al treilea stop (diode
electroluminiscente-LED)Lumini de placuta
de
inmatriculare (W5W)
La remontare, apasati carcasa transparenta
pentru a o fixa. F
I
ntroduceţi o şurubelniţă subţire într-una
din degajarile de la exteriorul carcasei
transparente.
F
I
mpingeţi spre exterior, pentru a desprinde.
F
I
ndepartati capacul transparent.
F
I
nlocuiţi becul defect.
8
In caz de pana

262
308_ro_Chap08_En-cas-de-panne_ed01-2016
F Desprindeţi capacul, trăgând de partea superioară stânga, apoi de partea dreaptă.
F

D
egajati capacul complet şi rotiţi-l.
Acces la instrumente
Înainte de a înlocui siguranţa, este necesara:
F c unoasterea cauzei penei si eliminarea ei,
F

de
conectarea (oprirea) tuturor
consumatorilor electrici,
F

i
mobilizarea vehiculului si taierea
contactului,
F

i
dentificarea sigurantei fuzibile defecte,
utilizand tabelul si schemele prezente in
paginile urmatoare.
Inlocuirea unei sigurante
Siguranta buna Siguranta arsa
Inlocuirea unei sigurante fuzibile
nementionate in tabelele de mai jos ar
putea genera disfunctii grave la vehicul.
Consultati reteaua PEUGEOT sau un
Service autorizat. Penseta
Inlocuirea unei sigurante fuzibile
Pentru a interveni la o siguranta fuzibila, este
imperativ sa:
F

u
tilizaţi penseta specială pentru a extrage
siguranţa din locaşul său si sa verificati
filamentul,
F

i
nlocuiţi întotdeauna siguranţa defectă
cu una având intensitatea echivalentă
(aceeasi culoare); o siguranta de
intensitate diferita poate provoca o
disfunctie (risc de incendiu).
Daca pana se repeta dupa inlocuirea unei
sigurante, verificati echipamentul electric la un
reparator agreat PEUGEOT sau la un Service
autorizat.
F

E

xtrageti penseta care este fixata pe
spatele capacului.
Penseta de extracţie este fixată pe spatele
capacului casetei cu siguranţe din plansa de
bord.
In caz de pana

263
308_ro_Chap08_En-cas-de-panne_ed01-2016
PEUGEOT isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de PEUGEOT şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de

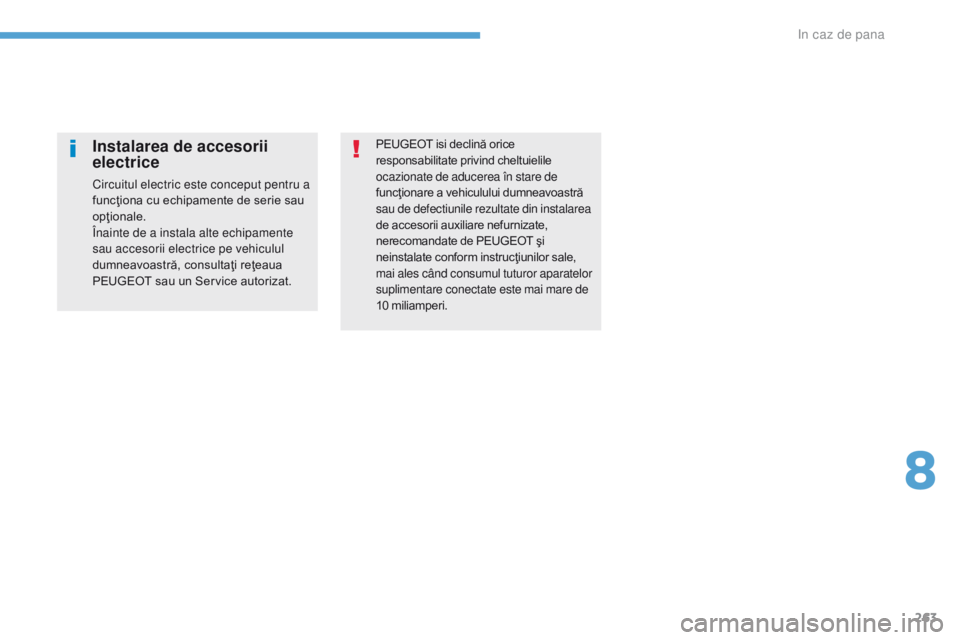

10 miliamperi.Instalarea de accesorii
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
PEUGEOT sau un Service autorizat.
8
In caz de pana

264
308_ro_Chap08_En-cas-de-panne_ed01-2016
Sigurante in plansa de
bord
Caseta cu siguranţe este amplasata în partea
inferioară a planşei de bord (în partea stângă).Siguranta
N r. Intensitate
(A) Functii
F4 5Apeluri de urgenta si de asistenta.
F6 A sau B 15Sistem audio, ecran tactil, CD player, navigatie.
F11 5Sistem "Acces şi Pornire Mâini Libere".
F13 10Priza de accesorii 12 V fata.
F14 10Priza de accesorii 12 V portbagaj.
F16 3Iluminat torpedo, plafoniera spate.
F17 3Iluminat oglinda de parasolar, plafoniera fata.
F19 5Tablou de bord.
F21 10Ecran multifonctional, climatizare.
F22 5Camera video de mers inapoi, asistenta la parcare.
F24 3Senzor de ploaie si luminozitate.
F25 5Airbaguri.
F28 A sau B 15Sistem audio (+ baterie).
F30 20Stergator de luneta.
F31 30Incuietori.
F32 10Amplificator Hi-Fi.
F33 3Memorizare pozitii de conducere.
F34 5Directie asistata electric.
F35 3Afisaj de centuri necuplate.
F

D
esprindeti capacul, tragand de la partea
superioara din stanga, apoi din dreapta.
Versiune 1 (Full)
Acces la sigurante
In caz de pana

265
308_ro_Chap08_En-cas-de-panne_ed01-2016
Versiune 2 (Eco)
Siguranta
N r. Intensitate

(A) Functii
F9 5Alarma, apeluri de urgenta si de asistenta.
F13 5Camera video de mers inapoi si asistenta la parcare.
F15 15Priza de accesorii 12 V.
F16 15Bricheta.
F17 15Sistem audio.
F18 20Ecran tactil, CD player, sistem audio si de navigatie.
F19 5Senzor de ploaie si de luminozitate.
F20 5Airbaguri.
F21 5Tablou de bord.
F22/F24 30Incuietori interioare, exterioare, fata si spate.
F23 5Iluminat torpedo, oglinda de parasolar, plafoniere fata si spate.
F25/F27 15Pompa de spalare geam fata/spate.
F26 15Avertizor sonor.
F30 15Stergator de luneta.
8
In caz de pana

266
308_ro_Chap08_En-cas-de-panne_ed01-2016
Sigurante in
compartimentul motorului
F Desprindeţi capacul.
F Î nlocuiţi siguranţa.
F

D
upă intervenţie, închideţi cu atentie
capacul, pentru a asigura etanşeitatea
casetei cu siguranţe. Siguranta
N r. Intensitate
(A) Functii
F12 5Calculator Park Assist.
F14 25Pompa de spalare geam fata si spate.
F15 5Directie asistata.
F19 30Motor de stergatoare de parbriz.
F20 15Motoare de spalare geamuri fata si spate.
F21 20Spalare proiectoare.
F22 15Avertizor sonor.
F23 15Lumini de drum dreapta.
F24 15Lumini de drum stânga.
Caseta cu siguranţe este amplasata în
compartimentul motorului, in apropierea bateriei.
Versiune 1 (Full)
Caseta 1
Acces la sigurante
In caz de pana

267
308_ro_Chap08_En-cas-de-panne_ed01-2016

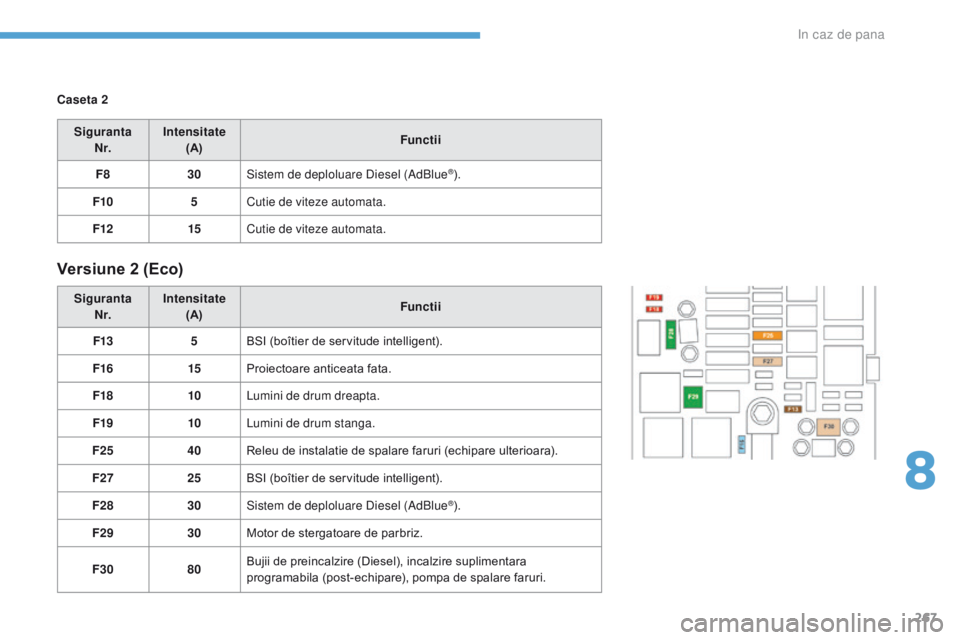

Caseta 2Siguranta N r. Intensitate
(A) Functii
F8 30Sistem de deploluare Diesel (AdBlue
®).
F10 5Cutie de viteze automata.
F12 15Cutie de viteze automata.
Versiune 2 (Eco)
Siguranta
N r. Intensitate
(A) Functii
F13 5BSI (boîtier de servitude intelligent).
F16 15Proiectoare anticeata fata.
F18 10Lumini de drum dreapta.
F19 10Lumini de drum stanga.
F25 40Releu de instalatie de spalare faruri (echipare ulterioara).
F27 25BSI (boîtier de servitude intelligent).
F28 30Sistem de deploluare Diesel (AdBlue
®).
F29 30Motor de stergatoare de parbriz.
F30 80Bujii de preincalzire (Diesel), incalzire suplimentara
programabila (post-echipare), pompa de spalare faruri.
8
In caz de pana

268
308_ro_Chap08_En-cas-de-panne_ed01-2016
Baterie 12 V
Bateria este amplasata in compartimentul motorului.Pentru acces la baterie:
F D eschideţi capota, actionand maneta din
interior, apoi pe cea din exterior.
F

F
ixaţi tija de susţinere a capotei.
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite. Daca vehiculul este echipat cu cutie de
viteze automata, nu incercati niciodata
sa porniti motorul prin impingerea
vehiculului.
Bateriile contin substante nocive ca
acidul sulfuric si plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale si nu trebuie in
niciun caz aruncate impreuna cu
gunoiul menajer.
Predati bateriile uzate de orice tip la un
punct de colectare specializat.
Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie la o baterie trebuie
efectuata intrun mediu aerisit, ferit de foc
deschis sau surse de scantei, pentru a
evita orice risc de explozie sau incendiu.
Spalati-va mainile la terminarea
operatiilor.
Versiunile echipate cu sistemul
Stop & Start dispun de o baterie cu
plumb de 12 V avand o tehnologie si
caracteristici specifice.
Inlocuirea ei trebuie efectuata exclusiv
in reteaua PEUGEOT sau la un service
autorizat.
Generalitati
Baterii de pornire cu plumb
F Indepărtaţi capacul de plastic pentru acces la borna (+).
Borna (-) a bateriei nu este accesibila. Un punct
de masa detasat este amplasat pe suportul
motorului.
In caz de pana
