169
W razie awarii

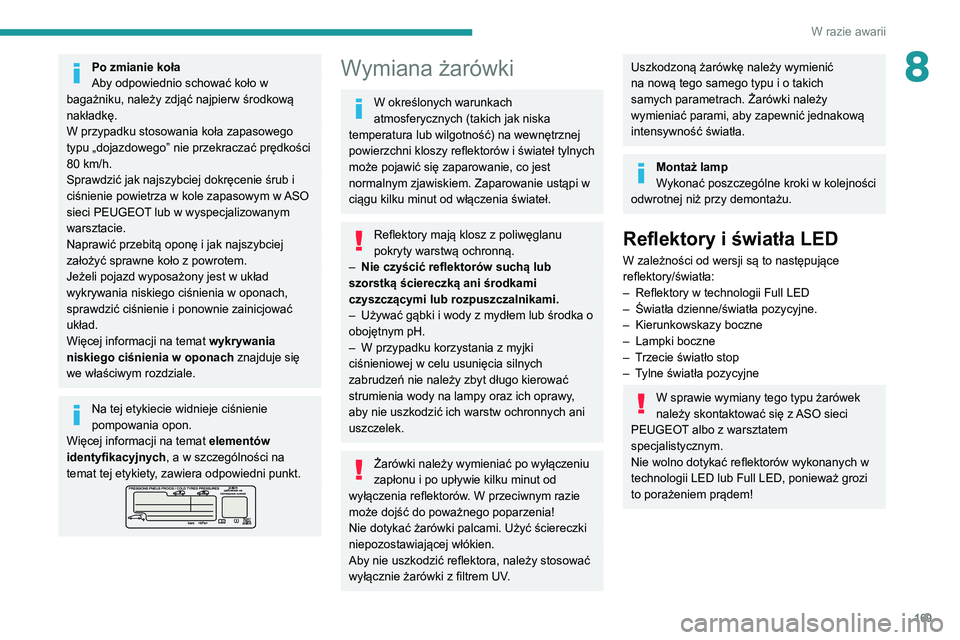

8Po zmianie koła
Aby odpowiednio schować koło w
bagażniku, należy zdjąć najpierw środkową
nakładkę.
W przypadku stosowania koła zapasowego
typu „dojazdowego” nie przekraczać prędkości
80 km/h.
Sprawdzić jak najszybciej dokręcenie śrub i
ciśnienie powietrza w kole zapasowym w ASO
sieci PEUGEOT lub w wyspecjalizowanym
warsztacie.
Naprawić przebitą oponę i jak najszybciej
założyć sprawne koło z powrotem.
Jeżeli pojazd wyposażony jest w układ
wykrywania niskiego ciśnienia w oponach,
sprawdzić ciśnienie i ponownie zainicjować
układ.
Więcej informacji na temat wykrywania
niskiego ciśnienia w oponach znajduje się
we właściwym rozdziale.
Na tej etykiecie widnieje ciśnienie
pompowania opon.
Więcej informacji na temat elementów
identyfikacyjnych, a w szczególności na
temat tej etykiety, zawiera odpowiedni punkt.
Wymiana żarówki
W określonych warunkach
atmosferycznych (takich jak niska
temperatura lub wilgotność) na wewnętrznej
powierzchni kloszy reflektorów i świateł tylnych
może pojawić się zaparowanie, co jest
normalnym zjawiskiem. Zaparowanie ustąpi w
ciągu kilku minut od włączenia świateł.
Reflektory mają klosz z poliwęglanu
pokryty warstwą ochronną.
–

Nie czyścić reflektorów suchą lub
szorstką ściereczką ani środkami
czyszczącymi lub rozpuszczalnikami.
–


Używać gąbki i wody z mydłem lub środka o
obojętnym pH.
–


W przypadku korzystania z myjki
ciśnieniowej w celu usunięcia silnych
zabrudzeń nie należy zbyt długo kierować
strumienia wody na lampy oraz ich oprawy

,
aby nie uszkodzić ich warstw ochronnych ani
uszczelek.
Żarówki należy wymieniać po wyłączeniu
zapłonu i po upływie kilku minut od
wyłączenia reflektorów. W przeciwnym razie
może dojść do poważnego poparzenia!
Nie dotykać żarówki palcami. Użyć ściereczki
niepozostawiającej włókien.
Aby nie uszkodzić reflektora, należy stosować
wyłącznie żarówki z filtrem UV.
Uszkodzoną żarówkę należy wymienić
na nową tego samego typu i o takich
samych parametrach. Żarówki należy
wymieniać parami, aby zapewnić jednakową
intensywność światła.
Montaż lamp
Wykonać poszczególne kroki w kolejności
odwrotnej niż przy demontażu.
Reflektory i światła LED
W zależności od wersji są to następujące
reflektory/światła:
–

Reflektory w technologii Full LED
–


Światła dzienne/światła pozycyjne.
–


Kierunkowskazy boczne
–


Lampki boczne
–


T
rzecie światło stop
–

T
ylne światła pozycyjne
W sprawie wymiany tego typu żarówek
należy skontaktować się z ASO sieci
PEUGEOT albo z
warsztatem
specjalistycznym.
Nie wolno dotykać reflektorów wykonanych w
technologii LED lub Full LED, ponieważ grozi
to porażeniem prądem!

170
W razie awarii

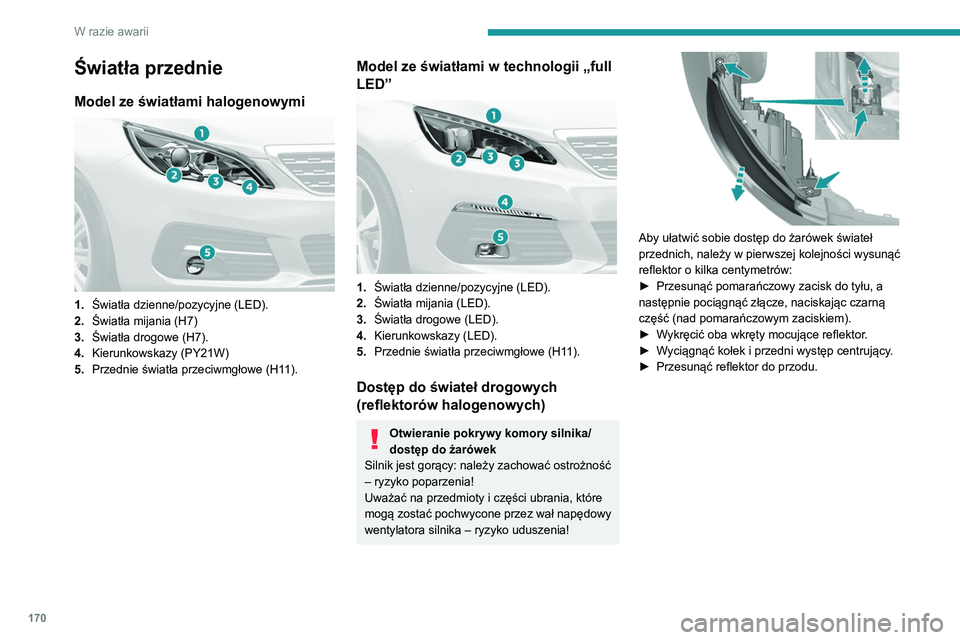

Światła przednie
Model ze światłami halogenowymi

1.Światła dzienne/pozycyjne (LED).
2. Światła mijania (H7)
3. Światła drogowe (H7).
4. Kierunkowskazy (PY21W)
5. Przednie światła przeciwmgłowe (H11).
Model ze światłami w technologii „full
LED”


1.Światła dzienne/pozycyjne (LED).
2. Światła mijania (LED).
3. Światła drogowe (LED).
4. Kierunkowskazy (LED).
5. Przednie światła przeciwmgłowe (H11).
Dostęp do świateł drogowych
(reflektorów halogenowych)
Otwieranie pokrywy komory silnika/
dostęp do żarówek
Silnik jest gorący: należy zachować ostrożność
– ryzyko poparzenia!
Uważać na przedmioty i części ubrania, które
mogą zostać pochwycone przez wał napędowy
wentylatora silnika – ryzyko uduszenia!


Aby ułatwić sobie dostęp do żarówek świateł
przednich, należy w pierwszej kolejności wysunąć
reflektor o kilka centymetrów:
►

Przesunąć pomarańczowy zacisk do tyłu, a
następnie pociągnąć złącze, naciskając czarną
część (nad pomarańczowym zaciskiem).
►


W
ykręcić oba wkręty mocujące reflektor.
►

W
yciągnąć kołek i przedni występ centrujący.
►

Przesunąć reflektor do przodu.
Światła mijania / światła drogowe (model ze
światłami halogenowymi)


► Zdjąć plastikową pokrywę, pociągając za
występ.
► Odłączyć złącze żarówki.
► Rozłączyć dwie sprężyny (nacisnąć i odsunąć
na zewnątrz).
► Wyjąć i wymienić żarówkę.
Obszar za prawym reflektorem może być
bardzo gorący (przewody
odprowadzające spaliny w pobliżu): ryzyko
oparzenia.

171
W razie awarii

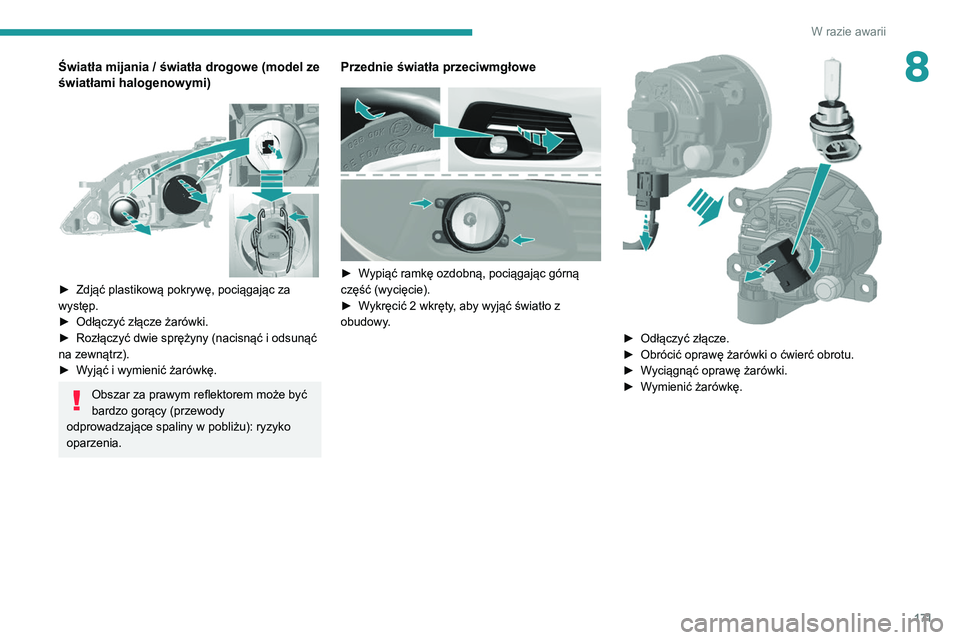

8Światła mijania / światła drogowe (model ze
światłami halogenowymi)


► Zdjąć plastikową pokrywę, pociągając za
występ.
►

Odłączyć złącze żarówki.
►


Rozłączyć dwie sprężyny (nacisnąć i odsunąć
na zewnątrz).
►


W
yjąć i wymienić żarówkę.
Obszar za prawym reflektorem może być
bardzo gorący (przewody
odprowadzające spaliny w pobliżu): ryzyko
oparzenia.
Przednie światła przeciwmgłowe


► Wypiąć ramkę ozdobną, pociągając górną
część (wycięcie).
►

W
ykręcić 2 wkręty, aby wyjąć światło z
obudowy.

► Odłączyć złącze.
► Obrócić oprawę żarówki o ćwierć obrotu.
►

W
yciągnąć oprawę żarówki.
►

W
ymienić żarówkę.

172
W razie awarii

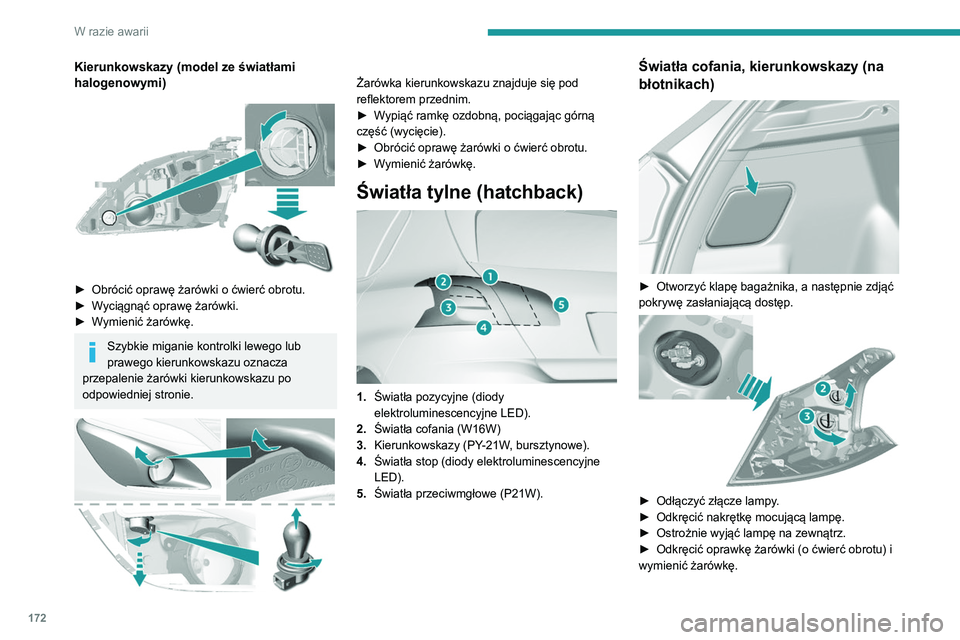

Kierunkowskazy (model ze światłami
halogenowymi)


► Obrócić oprawę żarówki o ćwierć obrotu.
► W yciągnąć oprawę żarówki.
►

W
ymienić żarówkę.
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza
przepalenie żarówki kierunkowskazu po
odpowiedniej stronie.


Żarówka kierunkowskazu znajduje się pod
reflektorem przednim.
►

W
ypiąć ramkę ozdobną, pociągając górną
część (wycięcie).
►

Obrócić oprawę żarówki o ćwierć obrotu.
►


W
ymienić żarówkę.
Światła tylne (hatchback)

1.Światła pozycyjne (diody
elektroluminescencyjne LED).
2. Światła cofania (W16W)
3. Kierunkowskazy (PY-21W, bursztynowe).
4. Światła stop (diody elektroluminescencyjne
LED).
5. Światła przeciwmgłowe (P21W).
Światła cofania, kierunkowskazy (na
błotnikach)


► Otworzyć klapę bagażnika, a następnie zdjąć
pokrywę zasłaniającą dostęp.


► Odłączyć złącze lampy .
► Odkręcić nakrętkę mocującą lampę.
►

Ostrożnie wyjąć lampę na zewnątrz.
►


Odkręcić oprawkę żarówki (o ćwierć obrotu) i
wymienić żarówkę.
Światła przeciwmgłowe (klapa
bagażnika)


► Otworzyć klapę bagażnika, a następnie zdjąć
dużą plastikową osłonę.


► Odpiąć 2 pokrywy dostępowe (lewą i prawą).
► Odkręcić wkręty znajdujące się w każdym
otworze.
► Odczepić wykładzinę bagażnika, aby uzyskać
dostęp do złącza lampy.
► Odłączyć złącze lampy.

173
W razie awarii

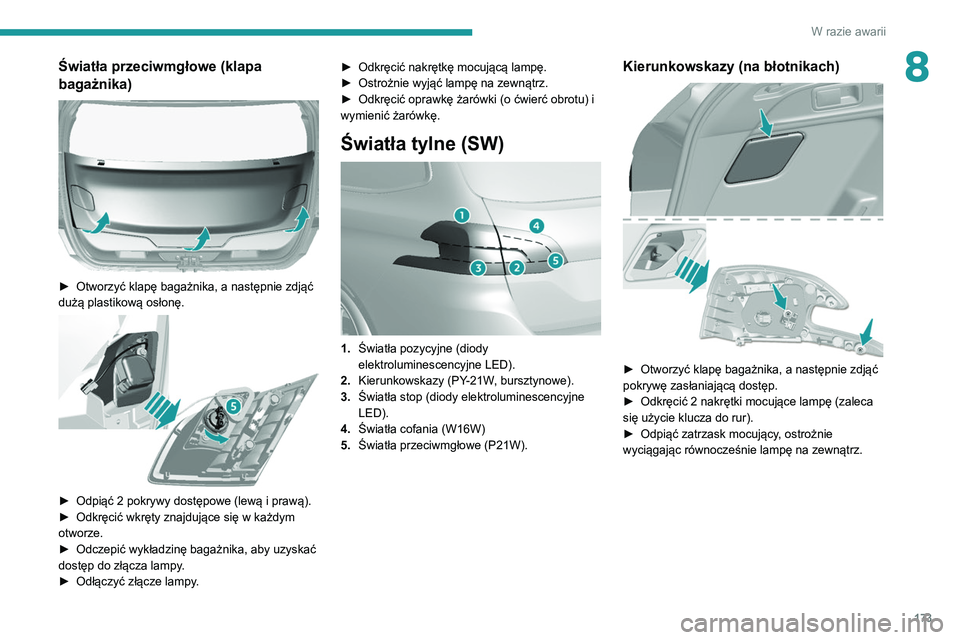

8Światła przeciwmgłowe (klapa
bagażnika)


► Otworzyć klapę bagażnika, a następnie zdjąć
dużą plastikową osłonę.


► Odpiąć 2 pokrywy dostępowe (lewą i prawą).
► Odkręcić wkręty znajdujące się w każdym
otworze.
►

Odczepić wykładzinę bagażnika, aby uzyskać
dostęp do złącza lampy

.
►

Odłączyć złącze lampy
. ►

Odkręcić nakrętkę mocującą lampę.
►

Ostrożnie wyjąć lampę na zewnątrz.
►

Odkręcić oprawkę żarówki (o ćwierć obrotu) i
wymienić żarówkę.
Światła tylne (SW)

1. Światła pozycyjne (diody
elektroluminescencyjne LED).
2. Kierunkowskazy (PY-21W, bursztynowe).
3. Światła stop (diody elektroluminescencyjne
LED).
4. Światła cofania (W16W)
5. Światła przeciwmgłowe (P21W).
Kierunkowskazy (na błotnikach)

► Otworzyć klapę bagażnika, a następnie zdjąć
pokrywę zasłaniającą dostęp.
►

Odkręcić 2 nakrętki mocujące lampę (zaleca
się użycie klucza do rur).
►


Odpiąć zatrzask mocujący
, ostrożnie
wyciągając równocześnie lampę na zewnątrz.

174
W razie awarii

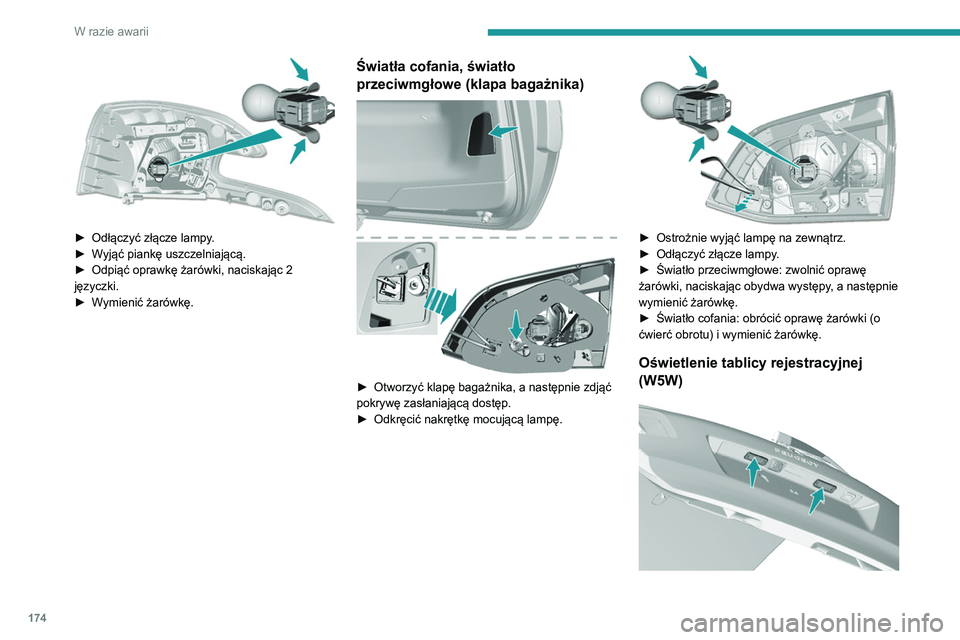

► Odłączyć złącze lampy.
► W yjąć piankę uszczelniającą.
►

Odpiąć oprawkę żarówki, naciskając 2
języczki.
►


W
ymienić żarówkę.
Światła cofania, światło
przeciwmgłowe (klapa bagażnika)


► Otworzyć klapę bagażnika, a następnie zdjąć
pokrywę zasłaniającą dostęp.
►

Odkręcić nakrętkę mocującą lampę.

► Ostrożnie wyjąć lampę na zewnątrz.
► Odłączyć złącze lampy .
►

Światło przeciwmgłowe: zwolnić oprawę
żarówki, naciskając obydwa występy

, a następnie
wymienić żarówkę.
►

Światło cofania: obrócić oprawę żarówki (o
ćwierć obrotu) i wymienić żarówkę.
Oświetlenie tablicy rejestracyjnej
(W5W)


► Włożyć cienki wkrętak w jedno z wycięć w
kloszu.
► Podważyć, aby odpiąć klosz.
► Zdjąć klosz.
► Wymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
Wymiana bezpiecznika
Dostęp do narzędzi

Szczypce są przymocowane po wewnętrznej
stronie pokrywy skrzynki bezpieczników w desce
rozdzielczej.
► Odpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
► Całkowicie odłączyć pokrywę i odwrócić ją.

175
W razie awarii

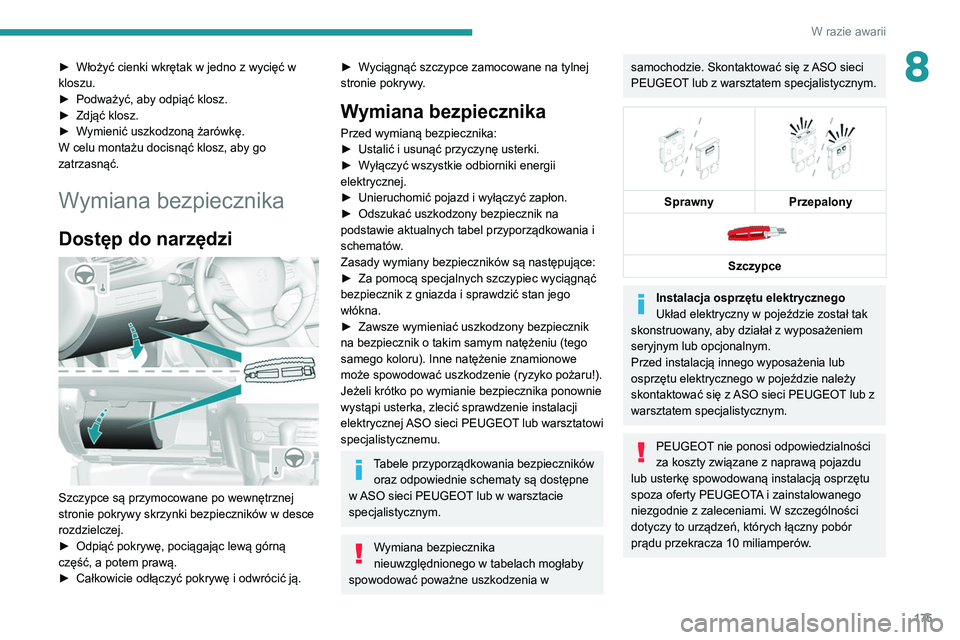

8► Włożyć cienki wkrętak w jedno z wycięć w
kloszu.
►

Podważyć, aby odpiąć klosz.
►


Zdjąć klosz.
►


W
ymienić uszkodzoną żarówkę.
W celu montażu docisnąć klosz, aby go
zatrzasnąć.
Wymiana bezpiecznika
Dostęp do narzędzi

Szczypce są przymocowane po wewnętrznej
stronie pokrywy skrzynki bezpieczników w desce
rozdzielczej.
►

Odpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
►


Całkowicie odłączyć pokrywę i odwrócić ją.
► Wyciągnąć szczypce zamocowane na tylnej
stronie pokrywy.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
► Ustalić i usunąć przyczynę usterki.
►

W
yłączyć wszystkie odbiorniki energii
elektrycznej.
►

Unieruchomić pojazd i wyłączyć zapłon.
►


Odszukać uszkodzony bezpiecznik na
podstawie aktualnych tabel przyporządkowania i
schematów

.
Zasady wymiany bezpieczników są następujące:
►

Za pomocą specjalnych szczypiec wyciągnąć
bezpiecznik z gniazda i sprawdzić stan jego
włókna.
►


Zawsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o takim samym natężeniu (tego
samego koloru). Inne natężenie znamionowe
może spowodować uszkodzenie (ryzyko pożaru!).
Jeżeli krótko po wymianie bezpiecznika ponownie
wystąpi usterka, zlecić sprawdzenie instalacji
elektrycznej

ASO sieci PEUGEOT lub warsztatowi
specjalistycznemu.
Tabele przyporządkowania bezpieczników oraz odpowiednie schematy są dostępne
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Wymiana bezpiecznika
nieuwzględnionego w tabelach mogłaby
spowodować poważne uszkodzenia w
samochodzie. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.


Sprawny
Przepalony

Szczypce
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak
skonstruowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją osprzętu
spoza oferty PEUGEOTA i zainstalowanego
niezgodnie z zaleceniami. W szczególności
dotyczy to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.

176
W razie awarii

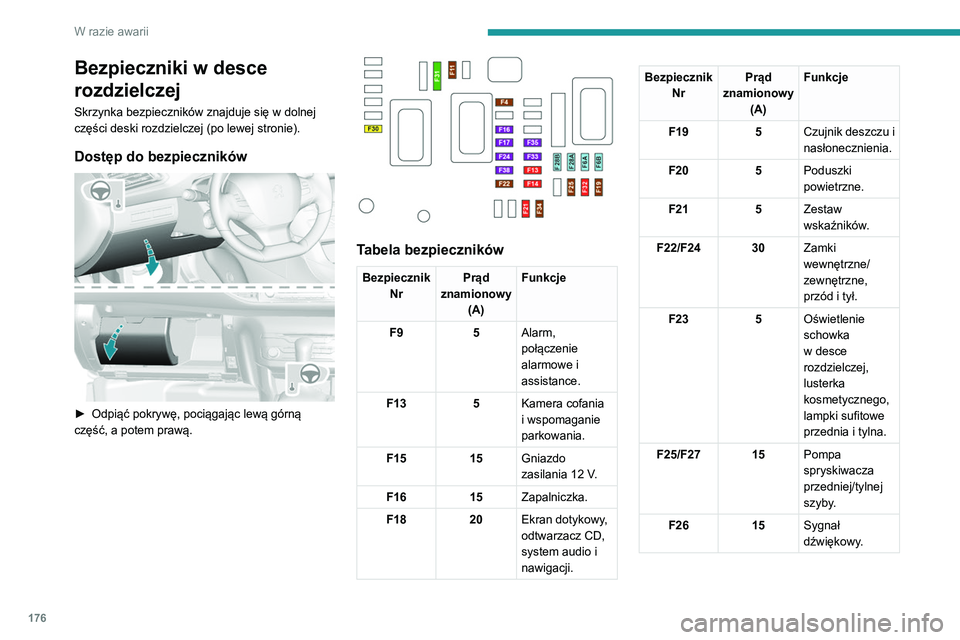

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników

► Odpiąć pokrywę, pociągając lewą górną
część, a potem prawą.


Tabela bezpieczników
Bezpiecznik Nr Prąd
znamionowy (A) Funkcje
F9 5Alarm,
połączenie
alarmowe i
assistance.
F13 5Kamera cofania
i wspomaganie
parkowania.
F15 15Gniazdo
zasilania 12 V.
F16 15Zapalniczka.
F18 20Ekran dotykowy,
odtwarzacz CD,
system audio i
nawigacji.
Bezpiecznik
Nr Prąd
znamionowy (A) Funkcje
F19 5Czujnik deszczu i
nasłonecznienia.
F20 5Poduszki
powietrzne.
F21 5Zestaw
wskaźników.
F22/F24 30Zamki
wewnętrzne/
zewnętrzne,
przód i tył.
F23 5Oświetlenie
schowka
w desce
rozdzielczej,
lusterka
kosmetycznego,
lampki sufitowe
przednia i tylna.
F25/F27 15Pompa
spryskiwacza
przedniej/tylnej
szyby.
F26 15Sygnał
dźwiękowy.Bezpiecznik
Nr Prąd
znamionowy (A) Funkcje
F30 15Wycieraczka
tylnej szyby

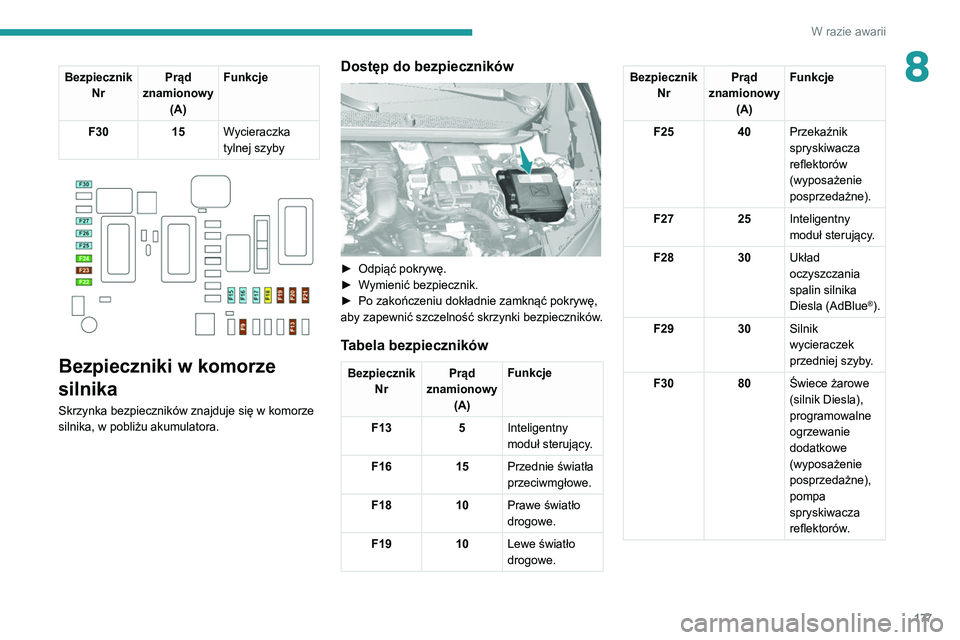

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.

177
W razie awarii
8BezpiecznikNr Prąd
znamionowy (A) Funkcje
F30 15Wycieraczka
tylnej szyby


Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w komorze
silnika, w pobliżu akumulatora.
Dostęp do bezpieczników

► Odpiąć pokrywę.
►
W ymienić bezpiecznik.
►

Po zakończeniu dokładnie zamknąć pokrywę,
aby zapewnić szczelność skrzynki bezpieczników

.
Tabela bezpieczników
BezpiecznikNr Prąd
znamionowy (A) Funkcje
F13 5Inteligentny
moduł sterujący.
F16 15Przednie światła
przeciwmgłowe.
F18 10Prawe światło
drogowe.
F19 10Lewe światło
drogowe.
Bezpiecznik
Nr Prąd
znamionowy (A) Funkcje
F25 40Przekaźnik
spryskiwacza
reflektorów
(wyposażenie
posprzedażne).
F27 25Inteligentny
moduł sterujący.
F28 30Układ
oczyszczania
spalin silnika
Diesla (AdBlue
®).
F29 30Silnik
wycieraczek
przedniej szyby.
F30 80Świece żarowe
(silnik Diesla),
programowalne
ogrzewanie
dodatkowe
(wyposażenie
posprzedażne),
pompa
spryskiwacza
reflektorów.

178
W razie awarii

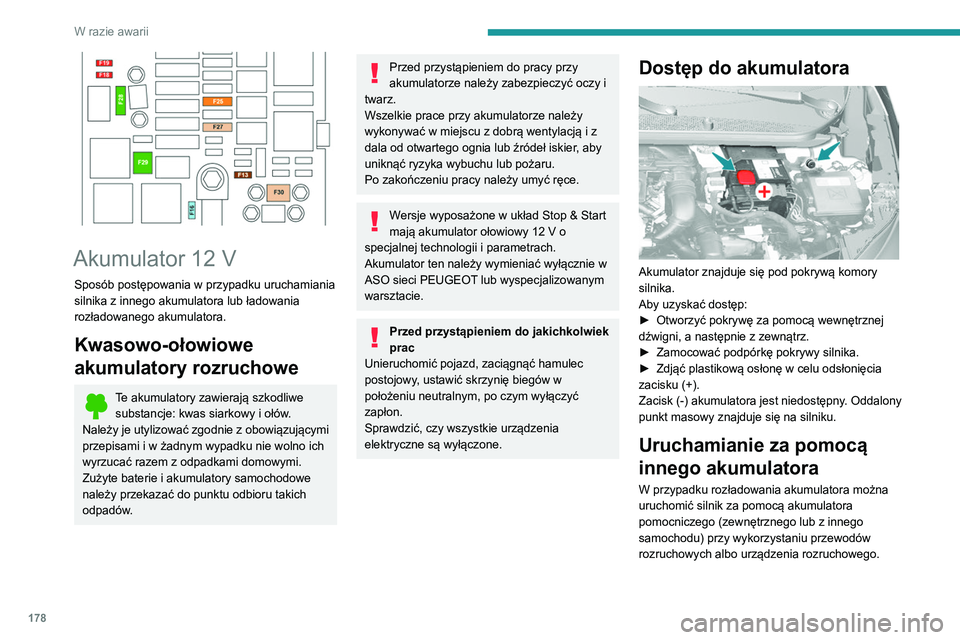

Akumulator 12 V
Sposób postępowania w przypadku uruchamiania
silnika z innego akumulatora lub ładowania
rozładowanego akumulatora.
Kwasowo-ołowiowe
akumulatory rozruchowe
Te akumulatory zawierają szkodliwe substancje: kwas siarkowy i ołów.
Należy je utylizować zgodnie z obowiązującymi
przepisami i w żadnym wypadku nie wolno ich
wyrzucać razem z odpadkami domowymi.
Zużyte baterie i akumulatory samochodowe
należy przekazać do punktu odbioru takich
odpadów.
Przed przystąpieniem do pracy przy
akumulatorze należy zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu lub pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone w układ Stop & Start
mają akumulator ołowiowy 12 V o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać wyłącznie w
ASO sieci PEUGEOT lub wyspecjalizowanym
warsztacie.
Przed przystąpieniem do jakichkolwiek
prac
Unieruchomić pojazd, zaciągnąć hamulec
postojowy, ustawić skrzynię biegów w
położeniu neutralnym, po czym wyłączyć
zapłon.
Sprawdzić, czy wszystkie urządzenia
elektryczne są wyłączone.
Dostęp do akumulatora

Akumulator znajduje się pod pokrywą komory
silnika.
Aby uzyskać dostęp:
►

Otworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie z zewnątrz.
►


Zamocować podpórkę pokrywy silnika.
►


Zdjąć plastikową osłonę w celu odsłonięcia
zacisku (+).
Zacisk

(-) akumulatora jest niedostępny. Oddalony
punkt masowy znajduje się na silniku.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych albo urządzenia rozruchowego.
