Peugeot 308 2021 Manuale del proprietario (in Italian)

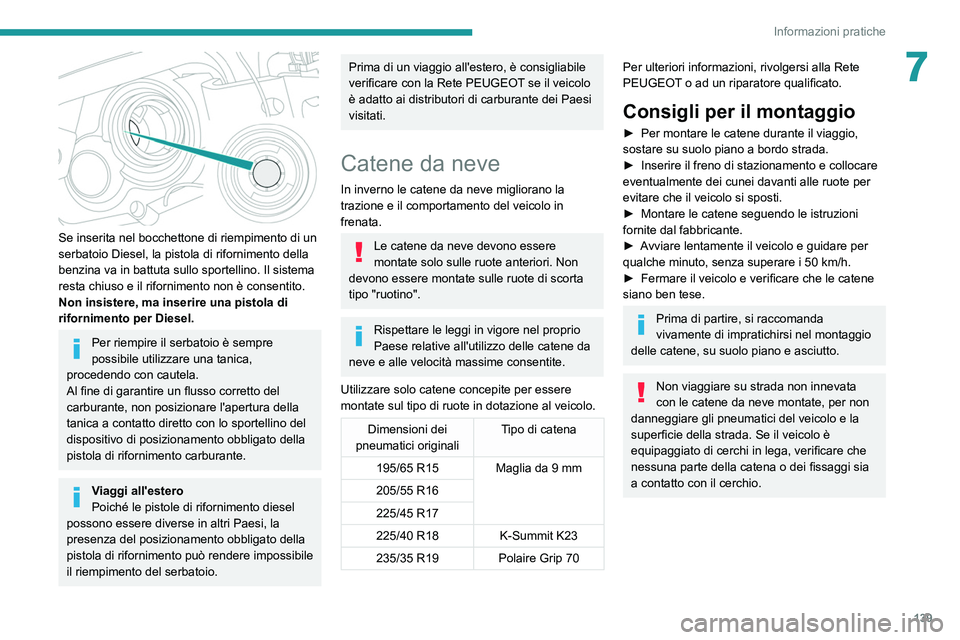

139
Informazioni pratiche
7

Se inserita nel bocchettone di riempimento di un
serbatoio Diesel, la pistola di rifornimento della
benzina va in battuta sullo sportellino. Il sistema
resta chiuso e il rifornimento non è consentito.
Non insistere, ma inserire una pistola di
rifornimento per Diesel.
Per riempire il serbatoio è sempre
possibile utilizzare una tanica,
procedendo con cautela.
Al fine di garantire un flusso corretto del
carburante, non posizionare l'apertura della
tanica a contatto diretto con lo sportellino del
dispositivo di posizionamento obbligato della
pistola di rifornimento carburante.
Viaggi all'estero
Poiché le pistole di rifornimento diesel
possono essere diverse in altri Paesi, la
presenza del posizionamento obbligato della
pistola di rifornimento può rendere impossibile
il riempimento del serbatoio.
Prima di un viaggio all'estero, è consigliabile
verificare con la Rete PEUGEOT se il veicolo
è adatto ai distributori di carburante dei Paesi
visitati.
Catene da neve
In inverno le catene da neve migliorano la
trazione e il comportamento del veicolo in
frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di scorta
tipo "ruotino".
Rispettare le leggi in vigore nel proprio
Paese relative all'utilizzo delle catene da
neve e alle velocità massime consentite.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo.
Dimensioni dei
pneumatici originali Tipo di catena
195/65 R15 Maglia da 9 mm
205/55 R16
225/45 R17
225/40 R18 K-Summit K23
235/35 R19 Polaire Grip 70
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
Consigli per il montaggio
► Per montare le catene durante il viaggio,
sostare su suolo piano a bordo strada.
►

Inserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote per
evitare che il veicolo si sposti.
►


Montare le catene seguendo le istruzioni
fornite dal fabbricante.
►


A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
►

Fermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare gli pneumatici del veicolo e la
superficie della strada. Se il veicolo è
equipaggiato di cerchi in lega, verificare che
nessuna parte della catena o dei fissaggi sia
a contatto con il cerchio.

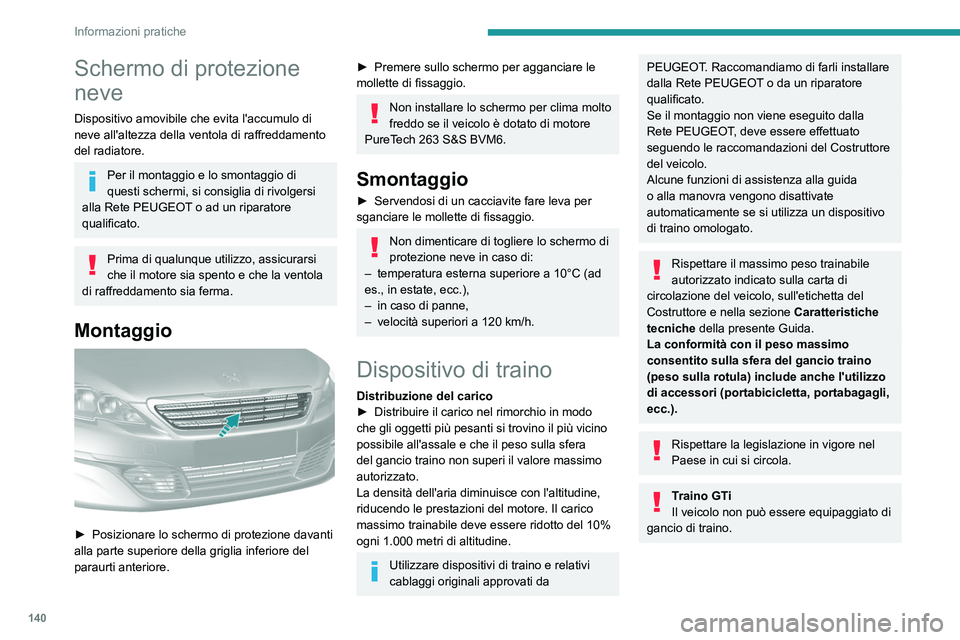

140
Informazioni pratiche
Schermo di protezione
neve
Dispositivo amovibile che evita l'accumulo di
neve all'altezza della ventola di raffreddamento
del radiatore.
Per il montaggio e lo smontaggio di
questi schermi, si consiglia di rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
Prima di qualunque utilizzo, assicurarsi
che il motore sia spento e che la ventola
di raffreddamento sia ferma.
Montaggio

► Posizionare lo schermo di protezione davanti
alla parte superiore della griglia inferiore del
paraurti anteriore.
► Premere sullo schermo per agganciare le
mollette di fissaggio.
Non installare lo schermo per clima molto
freddo se il veicolo è dotato di motore
PureTech 263 S&S BVM6.
Smontaggio
► Servendosi di un cacciavite fare leva per
sganciare le mollette di fissaggio.
Non dimenticare di togliere lo schermo di
protezione neve in caso di:
–

temperatura esterna superiore a 10°C (ad
es., in estate, ecc.),
–


in caso di panne,
–


velocità superiori a 120 km/h.
Dispositivo di traino
Distribuzione del carico
► Distribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più vicino
possibile all'assale e che il peso sulla sfera
del gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce con l'altitudine,
riducendo le prestazioni del motore. Il carico
massimo trainabile deve essere ridotto del 10%
ogni 1.000
metri di altitudine.
Utilizzare dispositivi di traino e relativi
cablaggi originali approvati da
PEUGEOT. Raccomandiamo di farli installare
dalla Rete PEUGEOT o da un riparatore
qualificato.
Se il montaggio non viene eseguito dalla
Rete PEUGEOT, deve essere effettuato
seguendo le raccomandazioni del Costruttore
del veicolo.
Alcune funzioni di assistenza alla guida
o alla manovra vengono disattivate
automaticamente se si utilizza un dispositivo
di traino omologato.
Rispettare il massimo peso trainabile
autorizzato indicato sulla carta di
circolazione del veicolo, sull'etichetta del
Costruttore e nella sezione Caratteristiche
tecniche della presente Guida.
La conformità con il peso massimo
consentito sulla sfera del gancio traino
(peso sulla rotula) include anche l'utilizzo
di accessori (portabicicletta, portabagagli,
ecc.).
Rispettare la legislazione in vigore nel
Paese in cui si circola.
Traino GTi
Il veicolo non può essere equipaggiato di
gancio di traino.
Dispositivo di traino con
snodo
Prima di ogni utilizzo
Controllare che la rotula sia
correttamente montata verificando i punti
seguenti:
Berlina:
– il riferimento verde sulla rotella di
bloccaggio deve essere allineato al
riferimento verde sulla rotula del gancio di
traino,
– la rotella di bloccaggio deve essere a
contatto con la rotula del gancio di traino
(posizione A).
– la serratura di sicurezza è chiusa e la
chiave è estratta; la rotella di bloccaggio non
può essere azionata;
– il gancio traino non deve assolutamente
muoversi nel suo supporto; verificare con la
mano.
Station wagon:
– la rotula è correttamente bloccata
(posizione A),
– la serratura di sicurezza è chiusa e la
chiave è estratta; il nottolino non può essere
azionato,
– il gancio traino non deve assolutamente
muoversi nel suo supporto; verificare con la
mano.
Se il gancio traino non è bloccato, il rimorchio
potrebbe staccarsi. Rischio di incidente.

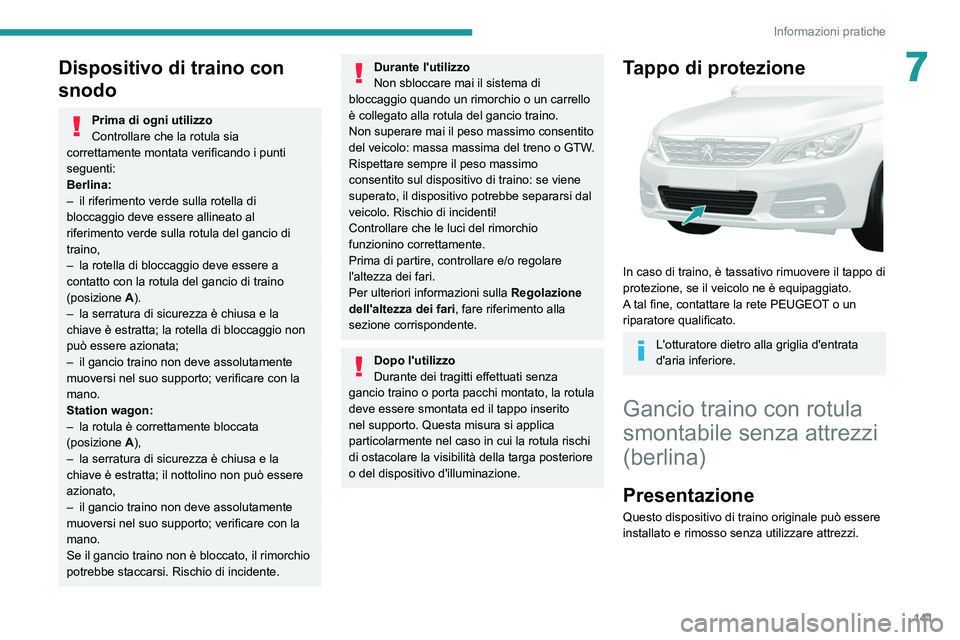

141
Informazioni pratiche
7Dispositivo di traino con
snodo
Prima di ogni utilizzo
Controllare che la rotula sia
correttamente montata verificando i punti
seguenti:
Berlina:
–

il riferimento verde sulla rotella di
bloccaggio deve essere allineato al
riferimento verde sulla rotula del gancio di
traino,
–


la rotella di bloccaggio deve essere a
contatto con la rotula del gancio di traino
(posizione A

).
–

la serratura di sicurezza è chiusa e la
chiave è estratta; la rotella di bloccaggio non
può essere azionata;
–


il gancio traino non deve assolutamente
muoversi nel suo supporto; verificare con la
mano.
Station wagon:
–


la rotula è correttamente bloccata
(posizione A

),
–

la serratura di sicurezza è chiusa e la
chiave è estratta; il nottolino non può essere
azionato,
–


il gancio traino non deve assolutamente
muoversi nel suo supporto; verificare con la
mano.
Se il gancio traino non è bloccato, il rimorchio
potrebbe staccarsi. Rischio di incidente.
Durante l'utilizzo
Non sbloccare mai il sistema di
bloccaggio quando un rimorchio o un carrello
è collegato alla rotula del gancio traino.
Non superare mai il peso massimo consentito
del veicolo: massa massima del treno o GTW.
Rispettare sempre il peso massimo
consentito sul dispositivo di traino: se viene
superato, il dispositivo potrebbe separarsi dal
veicolo. Rischio di incidenti!
Controllare che le luci del rimorchio
funzionino correttamente.
Prima di partire, controllare e/o regolare
l'altezza dei fari.
Per ulteriori informazioni sulla Regolazione
dell'altezza dei fari , fare riferimento alla
sezione corrispondente.
Dopo l'utilizzo
Durante dei tragitti effettuati senza
gancio traino o porta pacchi montato, la rotula
deve essere smontata ed il tappo inserito
nel supporto. Questa misura si applica
particolarmente nel caso in cui la rotula rischi
di ostacolare la visibilità della targa posteriore
o del dispositivo d'illuminazione.
Tappo di protezione

In caso di traino, è tassativo rimuovere il tappo di
protezione, se il veicolo ne è equipaggiato.
A tal fine, contattare la rete PEUGEOT o un
riparatore qualificato.
L'otturatore dietro alla griglia d'entrata
d'aria inferiore.
Gancio traino con rotula
smontabile senza attrezzi
(berlina)
Presentazione
Questo dispositivo di traino originale può essere
installato e rimosso senza utilizzare attrezzi.

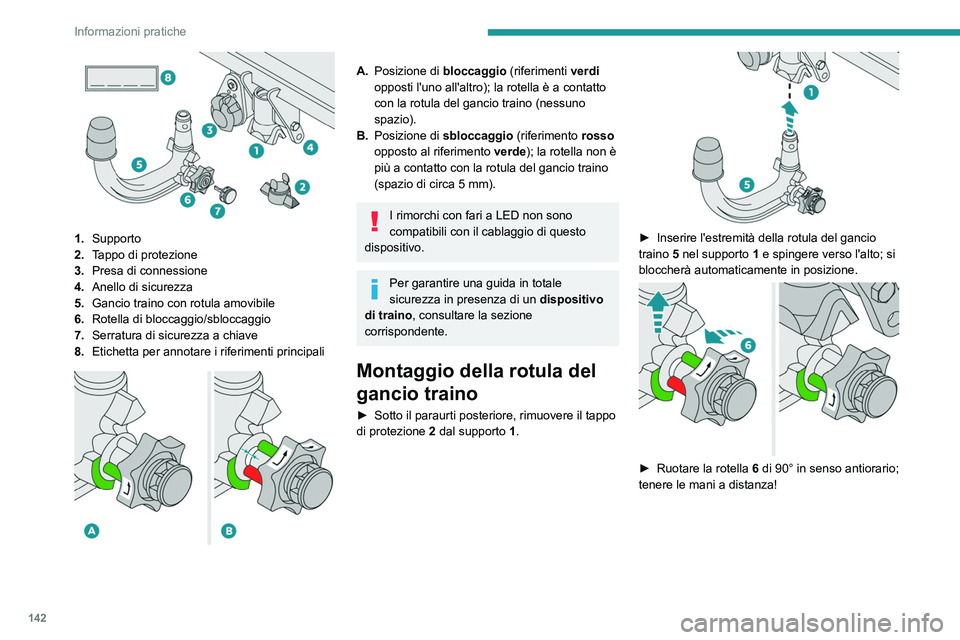

142
Informazioni pratiche

1.Supporto
2. Tappo di protezione
3. Presa di connessione
4. Anello di sicurezza
5. Gancio traino con rotula amovibile
6. Rotella di bloccaggio/sbloccaggio
7. Serratura di sicurezza a chiave
8. Etichetta per annotare i riferimenti principali


A.Posizione di bloccaggio (riferimenti verdi
opposti l'uno all'altro); la rotella è a contatto
con la rotula del gancio traino (nessuno
spazio).
B. Posizione di sbloccaggio (riferimento rosso
opposto al riferimento verde); la rotella non è
più a contatto con la rotula del gancio traino
(spazio di circa 5
mm).
I rimorchi con fari a LED non sono
compatibili con il cablaggio di questo
dispositivo.
Per garantire una guida in totale
sicurezza in presenza di un dispositivo
di traino , consultare la sezione
corrispondente.
Montaggio della rotula del
gancio traino
► Sotto il paraurti posteriore, rimuovere il tappo
di protezione 2
dal supporto 1 .


► Inserire l'estremità della rotula del gancio
traino 5 nel supporto 1 e spingere verso l'alto; si
bloccherà automaticamente in posizione.


► Ruotare la rotella 6 di 90° in senso antiorario;
tenere le mani a distanza!

143
Informazioni pratiche
7

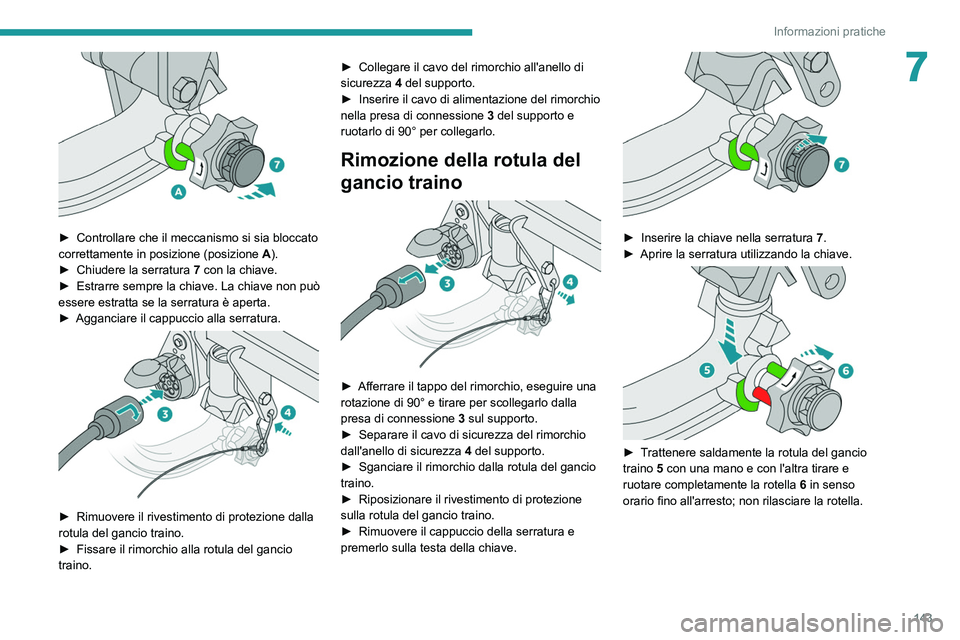

► Controllare che il meccanismo si sia bloccato
correttamente in posizione (posizione A
).
►

Chiudere la serratura 7

con la chiave.
►

Estrarre sempre la chiave. La chiave non può
essere estratta se la serratura è aperta.
►


Agganciare il cappuccio alla serratura.

► Rimuovere il rivestimento di protezione dalla
rotula del gancio traino.
►

Fissare il rimorchio alla rotula del gancio
traino. ►


Collegare il cavo del rimorchio all'anello di
sicurezza
4 del supporto.
►
Inserire il cavo di alimentazione del rimorchio
nella presa di connessione 3
del supporto e
ruotarlo di 90° per collegarlo.
Rimozione della rotula del
gancio traino


► Afferrare il tappo del rimorchio, eseguire una
rotazione di 90° e tirare per scollegarlo dalla
presa di connessione 3
sul supporto.
►

Separare il cavo di sicurezza del rimorchio
dall'anello di sicurezza 4

del supporto.
►

Sganciare il rimorchio dalla rotula del gancio
traino.
►


Riposizionare il rivestimento di protezione
sulla rotula del gancio traino.
►


Rimuovere il cappuccio della serratura e
premerlo sulla testa della chiave.


► Inserire la chiave nella serratura 7 .
► Aprire la serratura utilizzando la chiave.

► Trattenere saldamente la rotula del gancio
traino 5 con una mano e con l'altra tirare e
ruotare completamente la rotella 6 in senso
orario fino all'arresto; non rilasciare la rotella.

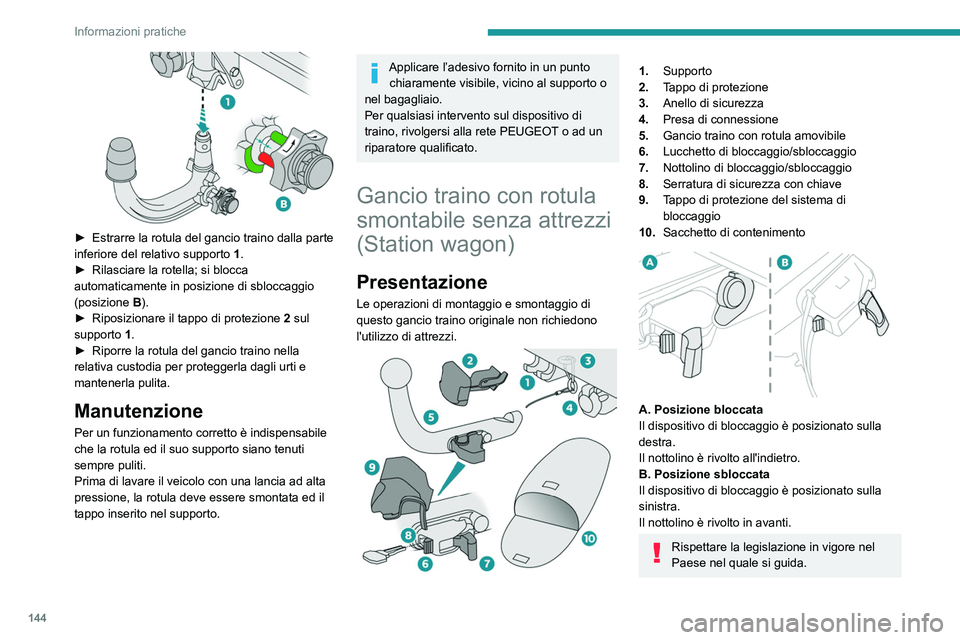

144
Informazioni pratiche

► Estrarre la rotula del gancio traino dalla parte
inferiore del relativo supporto 1 .
►

Rilasciare la rotella; si blocca
automaticamente in posizione di sbloccaggio
(posizione B

).
►

Riposizionare il tappo di protezione 2

sul
supporto
1.
►

Riporre la rotula del gancio traino nella
relativa custodia per proteggerla dagli urti e
mantenerla pulita.
Manutenzione
Per un funzionamento corretto è indispensabile
che la rotula ed il suo supporto siano tenuti
sempre puliti.
Prima di lavare il veicolo con una lancia ad alta
pressione, la rotula deve essere smontata ed il
tappo inserito nel supporto.
Applicare l’adesivo fornito in un punto chiaramente visibile, vicino al supporto o
nel bagagliaio.
Per qualsiasi intervento sul dispositivo di
traino, rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Gancio traino con rotula
smontabile senza attrezzi
(Station wagon)
Presentazione
Le operazioni di montaggio e smontaggio di
questo gancio traino originale non richiedono
l'utilizzo di attrezzi.


1. Supporto
2. Tappo di protezione
3. Anello di sicurezza
4. Presa di connessione
5. Gancio traino con rotula amovibile
6. Lucchetto di bloccaggio/sbloccaggio
7. Nottolino di bloccaggio/sbloccaggio
8. Serratura di sicurezza con chiave
9. Tappo di protezione del sistema di
bloccaggio
10. Sacchetto di contenimento


A. Posizione bloccata
Il dispositivo di bloccaggio è posizionato sulla
destra.
Il nottolino è rivolto all'indietro.
B. Posizione sbloccata
Il dispositivo di bloccaggio è posizionato sulla
sinistra.
Il nottolino è rivolto in avanti.
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
Per conoscere il peso massimo trainabile
dal proprio veicolo, consultare la sezione
"Caratteristiche tecniche".
Per garantire una guida in totale sicurezza
in presenza di un dispositivo di traino ,
consultare la sezione corrispondente.
Manutenzione
Il funzionamento corretto è possibile solo se la
rotula ed il suo supporto restano puliti.
Prima di pulire il veicolo con una lancia ad alta
pressione, la rotula deve essere smontata ed il
tappo inserito nel supporto.
Per qualsiasi intervento sul dispositivo di traino,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Montaggio della rotula del
gancio traino
► Sotto al paraurti posteriore, sganciare e
rimuovere il tappo di protezione dal supporto di
fissaggio.

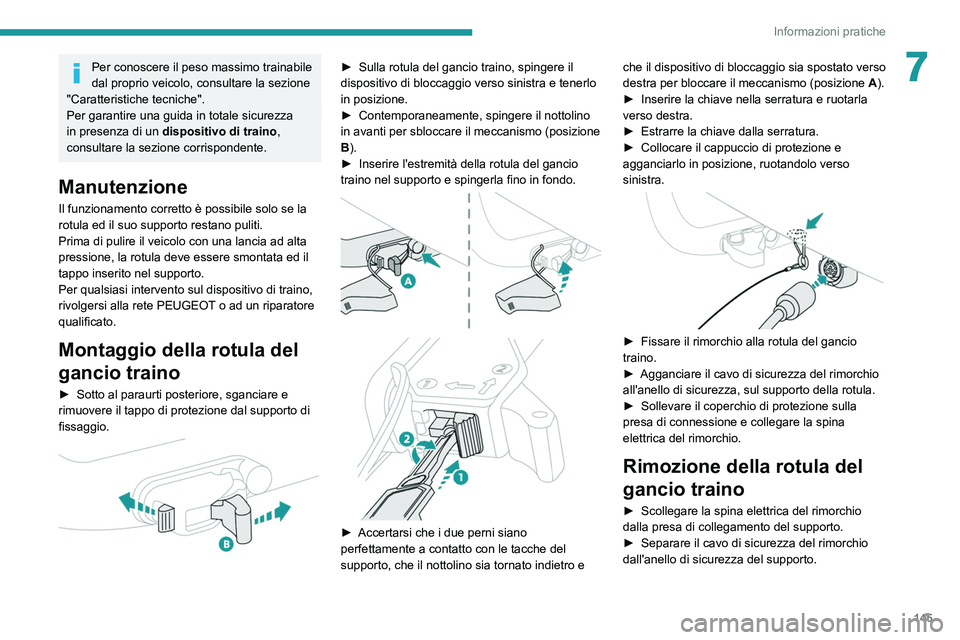

145
Informazioni pratiche
7Per conoscere il peso massimo trainabile
dal proprio veicolo, consultare la sezione
"Caratteristiche tecniche".
Per garantire una guida in totale sicurezza
in presenza di un dispositivo di traino ,
consultare la sezione corrispondente.
Manutenzione
Il funzionamento corretto è possibile solo se la
rotula ed il suo supporto restano puliti.
Prima di pulire il veicolo con una lancia ad alta
pressione, la rotula deve essere smontata ed il
tappo inserito nel supporto.
Per qualsiasi intervento sul dispositivo di traino,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Montaggio della rotula del
gancio traino
► Sotto al paraurti posteriore, sganciare e
rimuovere il tappo di protezione dal supporto di
fissaggio.


► Sulla rotula del gancio traino, spingere il
dispositivo di bloccaggio verso sinistra e tenerlo
in posizione.
►

Contemporaneamente, spingere il nottolino
in avanti per sbloccare il meccanismo (posizione
B

).
►

Inserire l'estremità della rotula del gancio
traino nel supporto e spingerla fino in fondo.




► Accertarsi che i due perni siano
perfettamente a contatto con le tacche del
supporto, che il nottolino sia tornato indietro e che il dispositivo
di bloccaggio sia spostato verso
destra per bloccare il meccanismo (posizione A).
►
Inserire la chiave nella serratura e ruotarla
verso destra.
►

Estrarre la chiave dalla serratura.
►

Collocare il cappuccio di protezione e
agganciarlo in posizione, ruotandolo verso
sinistra.


► Fissare il rimorchio alla rotula del gancio
traino.
►

Agganciare il cavo di sicurezza del rimorchio
all'anello di sicurezza, sul supporto della rotula.
►


Sollevare il coperchio di protezione sulla
presa di connessione e collegare la spina
elettrica del rimorchio.
Rimozione della rotula del
gancio traino
► Scollegare la spina elettrica del rimorchio
dalla presa di collegamento del supporto.
►

Separare il cavo di sicurezza del rimorchio
dall'anello di sicurezza del supporto.

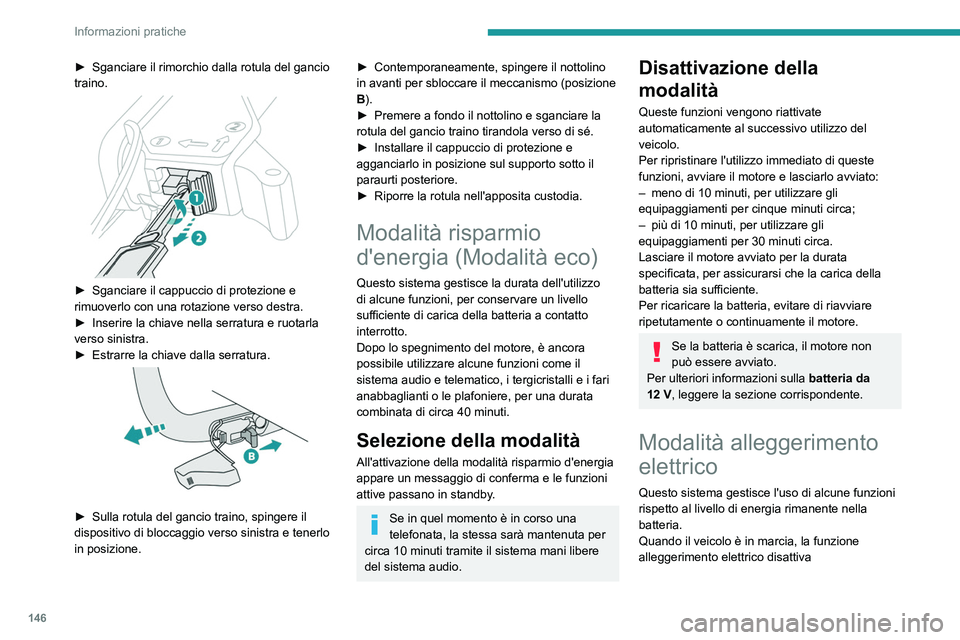

146
Informazioni pratiche
► Sganciare il rimorchio dalla rotula del gancio
traino.


► Sganciare il cappuccio di protezione e
rimuoverlo con una rotazione verso destra.
►

Inserire la chiave nella serratura e ruotarla
verso sinistra.
►


Estrarre la chiave dalla serratura.

► Sulla rotula del gancio traino, spingere il
dispositivo di bloccaggio verso sinistra e tenerlo
in posizione.
► Contemporaneamente, spingere il nottolino
in avanti per sbloccare il meccanismo (posizione
B
).
►

Premere a fondo il nottolino e sganciare la
rotula del gancio traino tirandola verso di sé.
►


Installare il cappuccio di protezione e
agganciarlo in posizione sul supporto sotto il
paraurti posteriore.
►


Riporre la rotula nell'apposita custodia.
Modalità risparmio d'energia (Modalità eco)
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore, è ancora
possibile utilizzare alcune funzioni come il
sistema audio e telematico, i tergicristalli e i fari
anabbaglianti o le plafoniere, per una durata
combinata di circa 40 minuti.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un
messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;
–


più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Montaggio delle barre del
tetto
Montaggio diretto sul tetto
Per installare le barre del tetto, è necessario
fissarle ai quattro punti di ancoraggio sul telaio
del tetto. Questi punti sono nascosti dalle porte
del veicolo quando sono chiuse.

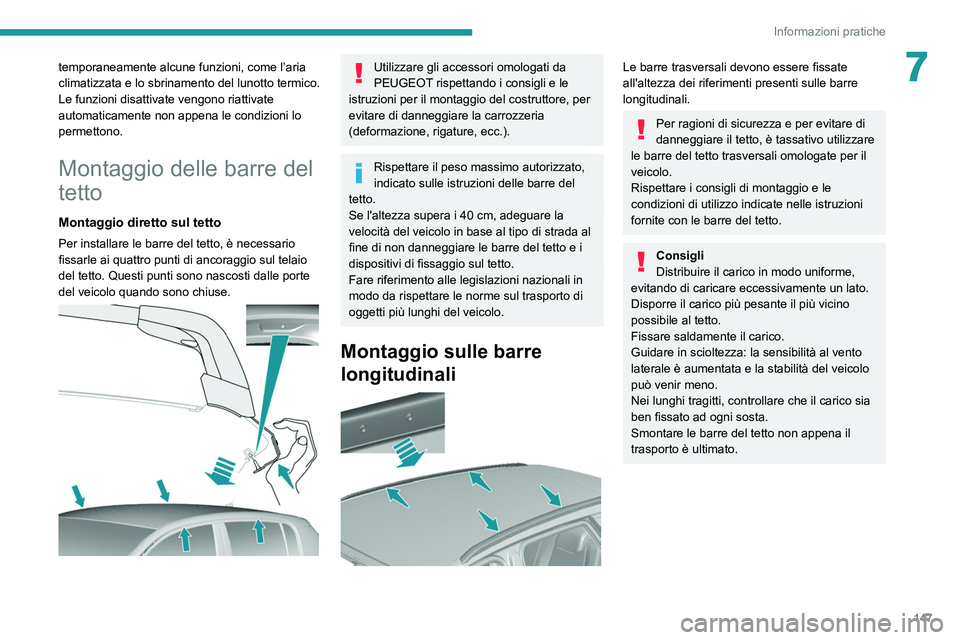

147
Informazioni pratiche
7temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Montaggio delle barre del
tetto
Montaggio diretto sul tetto
Per installare le barre del tetto, è necessario
fissarle ai quattro punti di ancoraggio sul telaio
del tetto. Questi punti sono nascosti dalle porte
del veicolo quando sono chiuse.


Utilizzare gli accessori omologati da
PEUGEOT rispettando i consigli e le
istruzioni per il montaggio del costruttore, per
evitare di danneggiare la carrozzeria
(deformazione, rigature, ecc.).
Rispettare il peso massimo autorizzato,
indicato sulle istruzioni delle barre del
tetto.
Se l'altezza supera i 40
cm, adeguare la
velocità del veicolo in base al tipo di strada al
fine di non danneggiare le barre del tetto e i
dispositivi di fissaggio sul tetto.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.
Montaggio sulle barre
longitudinali


Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per il
veicolo.
Rispettare i consigli di montaggio e le
condizioni di utilizzo indicate nelle istruzioni
fornite con le barre del tetto.
Consigli
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare in scioltezza: la sensibilità al vento
laterale è aumentata e la stabilità del veicolo
può venir meno.
Nei lunghi tragitti, controllare che il carico sia
ben fissato ad ogni sosta.
Smontare le barre del tetto non appena il
trasporto è ultimato.

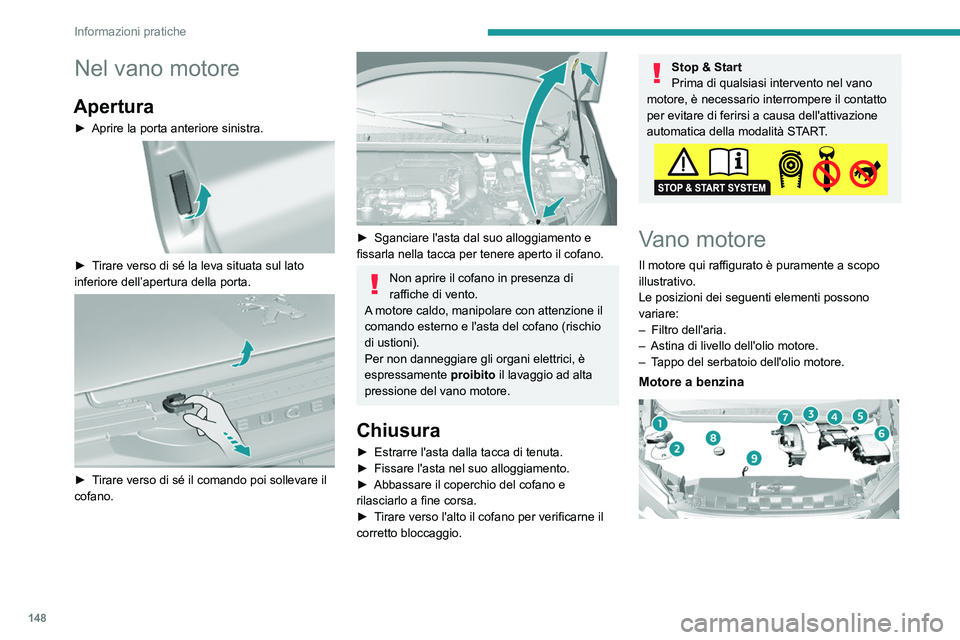

148
Informazioni pratiche
Nel vano motore
Apertura
► Aprire la porta anteriore sinistra.

► Tirare verso di sé la leva situata sul lato
inferiore dell’apertura della porta.


► Tirare verso di sé il comando poi sollevare il
cofano.


► Sganciare l'asta dal suo alloggiamento e
fissarla nella tacca per tenere aperto il cofano.
Non aprire il cofano in presenza di
raffiche di vento.
A motore caldo, manipolare con attenzione il
comando esterno e l'asta del cofano (rischio
di ustioni).
Per non danneggiare gli organi elettrici, è
espressamente proibito il lavaggio ad alta
pressione del vano motore.
Chiusura
► Estrarre l'asta dalla tacca di tenuta.
► Fissare l'asta nel suo alloggiamento.
►

Abbassare il coperchio del cofano e
rilasciarlo a fine corsa.
►


T
irare verso l'alto il cofano per verificarne il
corretto bloccaggio.
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
Vano motore
Il motore qui raffigurato è puramente a scopo
illustrativo.
Le posizioni dei seguenti elementi possono
variare:
–

Filtro dell'aria.
–


Astina di livello dell'olio motore.
–


T
appo del serbatoio dell'olio motore.
Motore a benzina

Motore Diesel

1. Serbatoio del liquido lavacristalli
2. Serbatoio del liquido di raffreddamento
motore
3. Serbatoio del liquido dei freni
4. Batteria/Fusibili
5. Punto di massa separato (-)
6. Scatola portafusibili
7. Filtro dell'aria
8. Tappo del serbatoio dell'olio motore
9. Astina di livello dell'olio motore
10. Pompetta di reinnesco*
Il sistema d’alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito
deve essere eseguito esclusivamente dalla
PEUGEOT o da un riparatore qualificato.
* Secondo la motorizzazione.
