139
Jazda

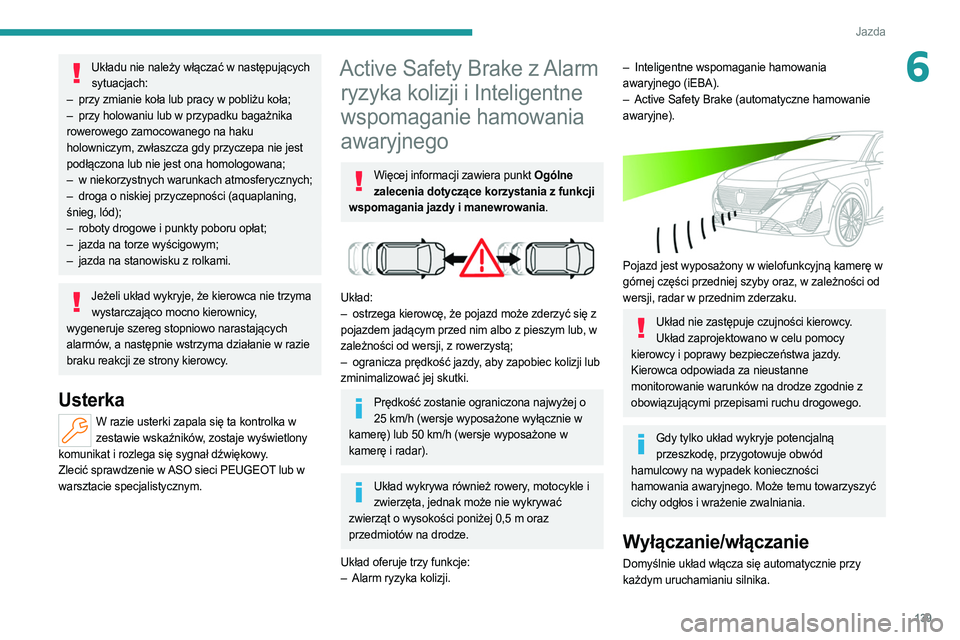

6Układu nie należy włączać w następujących sytuacjach:
–

przy zmianie koła lub pracy w pobliżu koła;
–


przy holowaniu lub w przypadku bagażnika

rowerowego zamocowanego na haku
holowniczym, zwłaszcza gdy przyczepa nie jest
podłączona lub nie jest ona homologowana;
–

w niekorzystnych warunkach atmosferycznych;
–


droga o niskiej przyczepności (aquaplaning,

śnieg, lód);
–

roboty drogowe i punkty poboru opłat;
–


jazda na torze wyścigowym;
–


jazda na stanowisku z rolkami.
Jeżeli układ wykryje, że kierowca nie trzyma wystarczająco mocno kierownicy,
wygeneruje szereg stopniowo narastających
alarmów, a następnie wstrzyma działanie w razie
braku reakcji ze strony kierowcy.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Active Safety Brake z Alarm ryzyka kolizji i Inteligentne
wspomaganie hamowania
awaryjnego
Więcej informacji zawiera punkt Ogólne
zalecenia dotyczące korzystania z funkcji
wspomagania jazdy i manewrowania.


Układ:
– ostrzega kierowcę, że pojazd może zderzyć się z
pojazdem jadącym przed nim albo z pieszym lub, w
zależności od wersji, z rowerzystą;
–

ogranicza prędkość jazdy
, aby zapobiec kolizji lub
zminimalizować jej skutki.
Prędkość zostanie ograniczona najwyżej o 25 km/h (wersje wyposażone wyłącznie w
kamerę) lub 50
km/h (wersje wyposażone w
kamerę i radar).
Układ wykrywa również rowery, motocykle i zwierzęta, jednak może nie wykrywać
zwierząt o wysokości poniżej 0,5 m oraz
przedmiotów na drodze.
Układ oferuje trzy funkcje:
–

Alarm ryzyka kolizji.
– Inteligentne wspomaganie hamowania
awaryjnego (iEBA).
–

Active Safety Brake (automatyczne hamowanie

awaryjne).


Pojazd jest wyposażony w wielofunkcyjną kamerę w
górnej części przedniej szyby oraz, w zależności od
wersji, radar w przednim zderzaku.
Układ nie zastępuje czujności kierowcy. Układ zaprojektowano w celu pomocy
kierowcy i poprawy bezpieczeństwa jazdy.
Kierowca odpowiada za nieustanne
monitorowanie warunków na drodze zgodnie z
obowiązującymi przepisami ruchu drogowego.
Gdy tylko układ wykryje potencjalną przeszkodę, przygotowuje obwód
hamulcowy na wypadek konieczności
hamowania awaryjnego. Może temu towarzyszyć
cichy odgłos i wrażenie zwalniania.
Wyłączanie/włączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.

140
Jazda

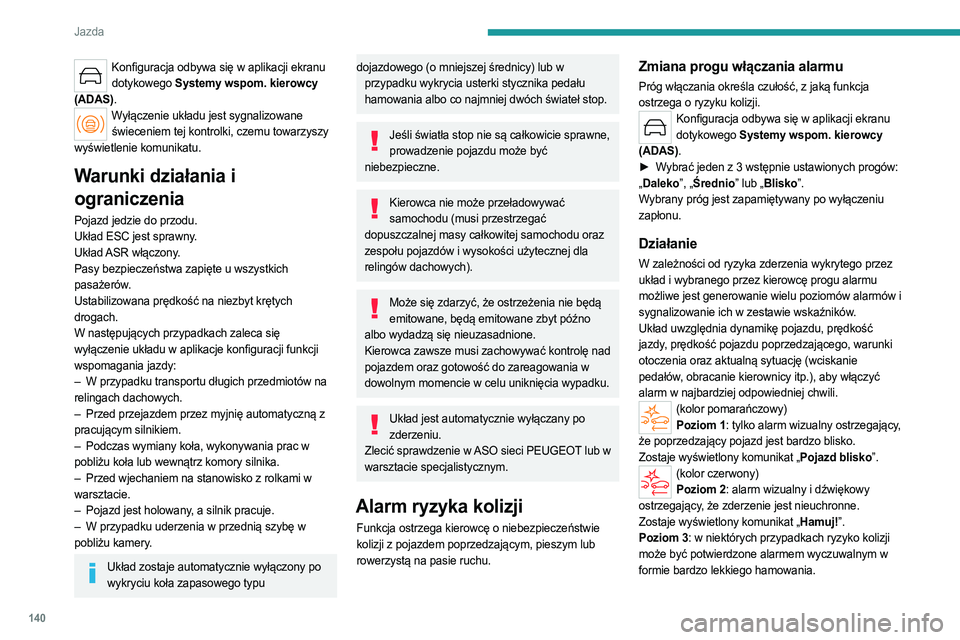

Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
Wyłączenie układu jest sygnalizowane świeceniem tej kontrolki, czemu towarzyszy
wyświetlenie komunikatu.
Warunki działania i
ograniczenia
Pojazd jedzie do przodu.
Układ ESC jest sprawny.
Układ ASR włączony.
Pasy bezpieczeństwa zapięte u wszystkich
pasażerów.
Ustabilizowana prędkość na niezbyt krętych
drogach.
W następujących przypadkach zaleca się
wyłączenie układu w aplikacje konfiguracji funkcji
wspomagania jazdy:
–

W przypadku transportu długich przedmiotów na

relingach dachowych.
–

Przed przejazdem przez myjnię automatyczną z

pracującym silnikiem.
–

Podczas wymiany koła, wykonywania prac w

pobliżu koła lub wewnątrz komory silnika.
–

Przed wjechaniem na stanowisko z rolkami w

warsztacie.
–

Pojazd jest holowany
, a silnik pracuje.
–

W przypadku uderzenia w przednią szybę w

pobliżu kamery.
Układ zostaje automatycznie wyłączony po wykryciu koła zapasowego typu
dojazdowego (o mniejszej średnicy) lub w przypadku wykrycia usterki stycznika pedału
hamowania albo co najmniej dwóch świateł stop.
Jeśli światła stop nie są całkowicie sprawne, prowadzenie pojazdu może być
niebezpieczne.
Kierowca nie może przeładowywać samochodu (musi przestrzegać
dopuszczalnej masy całkowitej samochodu oraz
zespołu pojazdów i wysokości użytecznej dla
relingów dachowych).
Może się zdarzyć, że ostrzeżenia nie będą emitowane, będą emitowane zbyt późno
albo wydadzą się nieuzasadnione.
Kierowca zawsze musi zachowywać kontrolę nad
pojazdem oraz gotowość do zareagowania w
dowolnym momencie w celu uniknięcia wypadku.
Układ jest automatycznie wyłączany po zderzeniu.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Alarm ryzyka kolizji
Funkcja ostrzega kierowcę o niebezpieczeństwie
kolizji z pojazdem poprzedzającym, pieszym lub
rowerzystą na pasie ruchu.
Zmiana progu włączania alarmu
Próg włączania określa czułość, z jaką funkcja
ostrzega o ryzyku kolizji.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
►

W

ybrać jeden z 3 wstępnie ustawionych progów:
„ Daleko”, „Średnio” lub „Blisko”.
Wybrany próg jest zapamiętywany po wyłączeniu
zapłonu.
Działanie
W zależności od ryzyka zderzenia wykrytego przez
układ i wybranego przez kierowcę progu alarmu
możliwe jest generowanie wielu poziomów alarmów i
sygnalizowanie ich w zestawie wskaźników.
Układ uwzględnia dynamikę pojazdu, prędkość
jazdy, prędkość pojazdu poprzedzającego, warunki
otoczenia oraz aktualną sytuację (wciskanie
pedałów, obracanie kierownicy itp.), aby włączyć
alarm w najbardziej odpowiedniej chwili.
(kolor pomarańczowy) Poziom 1: tylko alarm wizualny ostrzegający,
że poprzedzający pojazd jest bardzo blisko.
Zostaje wyświetlony komunikat „Pojazd blisko”.
(kolor czerwony) Poziom 2: alarm wizualny i dźwiękowy
ostrzegający, że zderzenie jest nieuchronne.
Zostaje wyświetlony komunikat „Hamuj!”.
Poziom 3: w niektórych przypadkach ryzyko kolizji
może być potwierdzone alarmem wyczuwalnym w
formie bardzo lekkiego hamowania.

141
Jazda

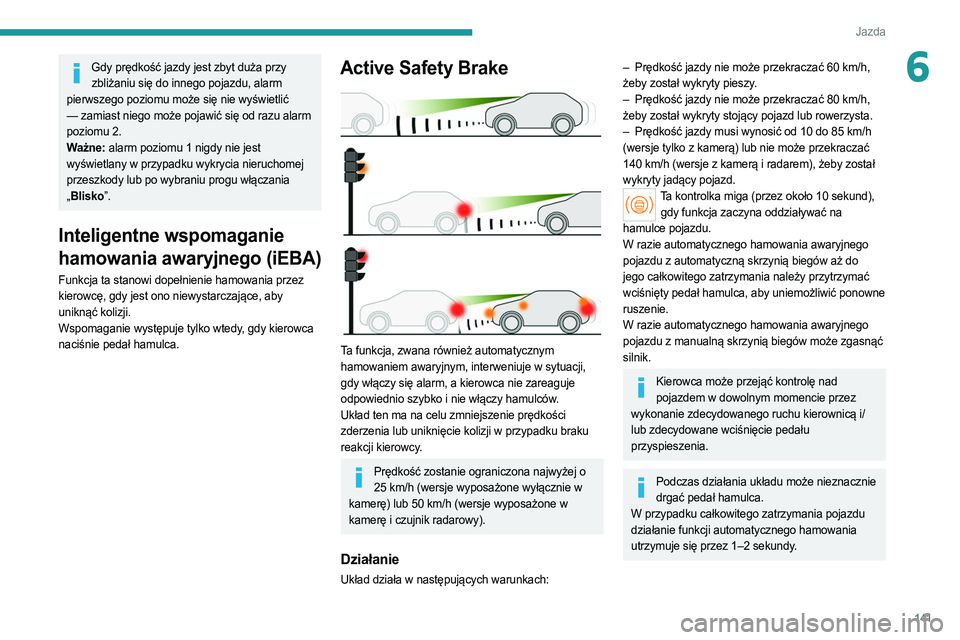

6Gdy prędkość jazdy jest zbyt duża przy zbliżaniu się do innego pojazdu, alarm
pierwszego poziomu może się nie wyświetlić
— zamiast niego może pojawić się od razu alarm
poziomu 2.
Ważne: alarm poziomu
1 nigdy nie jest
wyświetlany w przypadku wykrycia nieruchomej
przeszkody lub po wybraniu progu włączania
„ Blisko”.
Inteligentne wspomaganie
hamowania awaryjnego (iEBA)
Funkcja ta stanowi dopełnienie hamowania przez
kierowcę, gdy jest ono niewystarczające, aby
uniknąć kolizji.
Wspomaganie występuje tylko wtedy, gdy kierowca
naciśnie pedał hamulca.
Active Safety Brake

Ta funkcja, zwana również automatycznym
hamowaniem awaryjnym, interweniuje w sytuacji,
gdy włączy się alarm, a kierowca nie zareaguje
odpowiednio szybko i nie włączy hamulców.
Układ ten ma na celu zmniejszenie prędkości
zderzenia lub uniknięcie kolizji w przypadku braku
reakcji kierowcy.
Prędkość zostanie ograniczona najwyżej o
25 km/h (wersje wyposażone wyłącznie w
kamerę) lub 50
km/h (wersje wyposażone w
kamerę i czujnik radarowy).
Działanie
Układ działa w następujących warunkach:
– Prędkość jazdy nie może przekraczać 60 km/h,
żeby został wykryty pieszy.
–

Prędkość jazdy nie może przekraczać 80 km/h,

żeby został wykryty stojący pojazd lub rowerzysta.
–

Prędkość jazdy musi wynosić od 10 do 85
km/h
(wersje tylko z kamerą) lub nie może przekraczać
140
km/h (wersje z kamerą i radarem), żeby został
wykryty jadący pojazd.
Ta kontrolka miga (przez około 10 sekund),
gdy funkcja zaczyna oddziaływać na
hamulce pojazdu.
W razie automatycznego hamowania awaryjnego
pojazdu z automatyczną skrzynią biegów aż do
jego całkowitego zatrzymania należy przytrzymać
wciśnięty pedał hamulca, aby uniemożliwić ponowne
ruszenie.
W razie automatycznego hamowania awaryjnego
pojazdu z manualną skrzynią biegów może zgasnąć
silnik.
Kierowca może przejąć kontrolę nad pojazdem w dowolnym momencie przez
wykonanie zdecydowanego ruchu kierownicą i/
lub zdecydowane wciśnięcie pedału
przyspieszenia.
Podczas działania układu może nieznacznie drgać pedał hamulca.
W przypadku całkowitego zatrzymania pojazdu
działanie funkcji automatycznego hamowania
utrzymuje się przez 1–2
sekundy.

142
Jazda

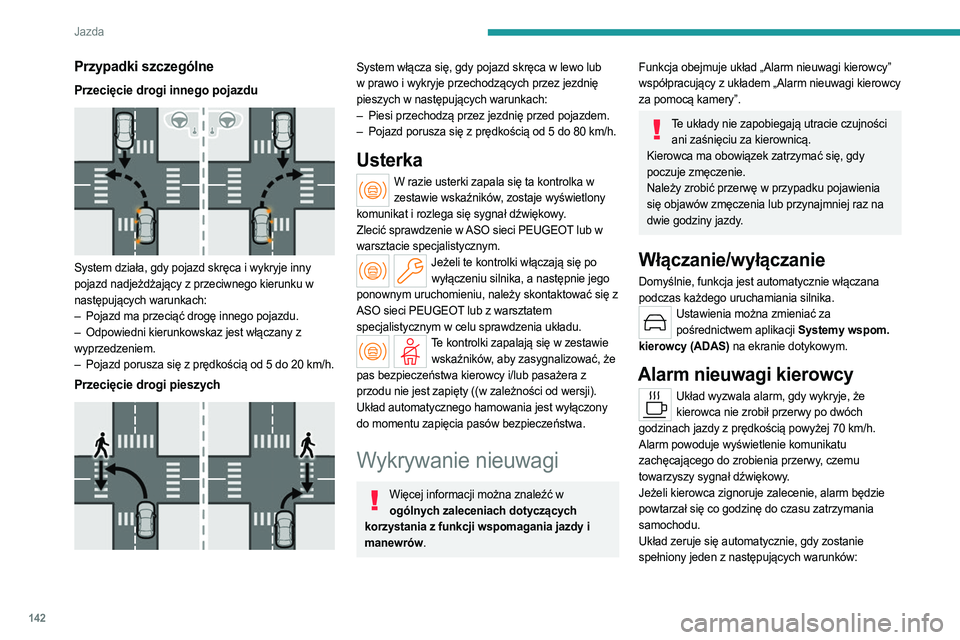

Przypadki szczególne
Przecięcie drogi innego pojazdu

System działa, gdy pojazd skręca i wykryje inny
pojazd nadjeżdżający z przeciwnego kierunku w
następujących warunkach:
–
Pojazd ma przeciąć drogę innego pojazdu.
–


Odpowiedni kierunkowskaz jest włączany z

wyprzedzeniem.
–

Pojazd porusza się z prędkością od 5 do 20
km/h.
Przecięcie drogi pieszych

System włącza się, gdy pojazd skręca w lewo lub
w prawo i wykryje przechodzących przez jezdnię
pieszych w następujących warunkach:
–
Piesi przechodzą przez jezdnię przed pojazdem.
–


Pojazd porusza się z prędkością od 5 do 80
km/h.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Jeżeli te kontrolki włączają się po wyłączeniu silnika, a następnie jego
ponownym uruchomieniu, należy skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym w celu sprawdzenia układu.
Te kontrolki zapalają się w zestawie wskaźników, aby zasygnalizować, że
pas bezpieczeństwa kierowcy i/lub pasażera z
przodu nie jest zapięty ((w zależności od wersji).
Układ automatycznego hamowania jest wyłączony
do momentu zapięcia pasów bezpieczeństwa.
Wykrywanie nieuwagi
Więcej informacji można znaleźć w ogólnych zaleceniach dotyczących
korzystania z funkcji wspomagania jazdy i
manewrów.
Funkcja obejmuje układ „Alarm nieuwagi kierowcy”
współpracujący z układem „Alarm nieuwagi kierowcy
za pomocą kamery”.
Te układy nie zapobiegają utracie czujności ani zaśnięciu za kierownicą.
Kierowca ma obowiązek zatrzymać się, gdy
poczuje zmęczenie.
Należy zrobić przerwę w przypadku pojawienia
się objawów zmęczenia lub przynajmniej raz na
dwie godziny jazdy.
Włączanie/wyłączanie
Domyślnie, funkcja jest automatycznie włączana
podczas każdego uruchamiania silnika.
Ustawienia można zmieniać za pośrednictwem aplikacji Systemy wspom.
kierowcy (ADAS) na ekranie dotykowym.
Alarm nieuwagi kierowcy
Układ wyzwala alarm, gdy wykryje, że kierowca nie zrobił przerwy po dwóch
godzinach jazdy z prędkością powyżej 70
km/h.
Alarm powoduje wyświetlenie komunikatu
zachęcającego do zrobienia przerwy, czemu
towarzyszy sygnał dźwiękowy.
Jeżeli kierowca zignoruje zalecenie, alarm będzie
powtarzał się co godzinę do czasu zatrzymania
samochodu.
Układ zeruje się automatycznie, gdy zostanie
spełniony jeden z następujących warunków:

143
Jazda

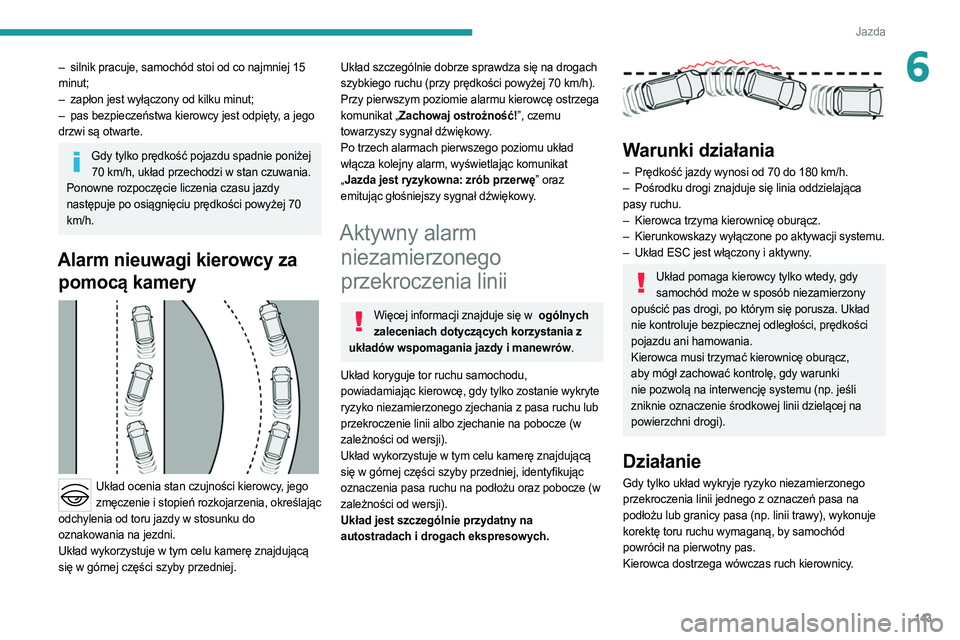

6– silnik pracuje, samochód stoi od co najmniej 15
minut;
–

zapłon jest wyłączony od kilku minut;
–


pas bezpieczeństwa kierowcy jest odpięty
, a jego
drzwi są otwarte.
Gdy tylko prędkość pojazdu spadnie poniżej 70 km/h, układ przechodzi w stan czuwania.
Ponowne rozpoczęcie liczenia czasu jazdy
następuje po osiągnięciu prędkości powyżej 70
km/h.
Alarm nieuwagi kierowcy za pomocą kamery


Układ ocenia stan czujności kierowcy, jego
zmęczenie i stopień rozkojarzenia, określając
odchylenia od toru jazdy w stosunku do
oznakowania na jezdni.
Układ wykorzystuje w tym celu kamerę znajdującą
się w górnej części szyby przedniej.
Układ szczególnie dobrze sprawdza się na drogach
szybkiego ruchu (przy prędkości powyżej 70 km/h).
Przy pierwszym poziomie alarmu kierowcę ostrzega
komunikat „Zachowaj ostrożność!”, czemu
towarzyszy sygnał dźwiękowy.
Po trzech alarmach pierwszego poziomu układ
włącza kolejny alarm, wyświetlając komunikat
„ Jazda jest ryzykowna: zrób przerwę” oraz
emitując głośniejszy sygnał dźwiękowy.
Aktywny alarm niezamierzonego
przekroczenia linii
Więcej informacji znajduje się w ogólnych
zaleceniach dotyczących korzystania z
układów wspomagania jazdy i manewrów.
Układ koryguje tor ruchu samochodu,
powiadamiając kierowcę, gdy tylko zostanie wykryte
ryzyko niezamierzonego zjechania z pasa ruchu lub
przekroczenie linii albo zjechanie na pobocze (w
zależności od wersji).
Układ wykorzystuje w tym celu kamerę znajdującą
się w górnej części szyby przedniej, identyfikując
oznaczenia pasa ruchu na podłożu oraz pobocze (w
zależności od wersji).
Układ jest szczególnie przydatny na
autostradach i drogach ekspresowych.


Warunki działania
– Prędkość jazdy wynosi od 70 do 180 km/h.
– Pośrodku drogi znajduje się linia oddzielająca
pasy ruchu.
–

Kierowca trzyma kierownicę oburącz.
–


Kierunkowskazy wyłączone po aktywacji systemu.
–


Układ ESC jest włączony i aktywny
.
Układ pomaga kierowcy tylko wtedy, gdy samochód może w sposób niezamierzony
opuścić pas drogi, po którym się porusza. Układ
nie kontroluje bezpiecznej odległości, prędkości
pojazdu ani hamowania.
Kierowca musi trzymać kierownicę oburącz,
aby mógł zachować kontrolę, gdy warunki
nie pozwolą na interwencję systemu (np. jeśli
zniknie oznaczenie środkowej linii dzielącej na
powierzchni drogi).
Działanie
Gdy tylko układ wykryje ryzyko niezamierzonego
przekroczenia linii jednego z oznaczeń pasa na
podłożu lub granicy pasa (np. linii trawy), wykonuje
korektę toru ruchu wymaganą, by samochód
powrócił na pierwotny pas.
Kierowca dostrzega wówczas ruch kierownicy.

144
Jazda

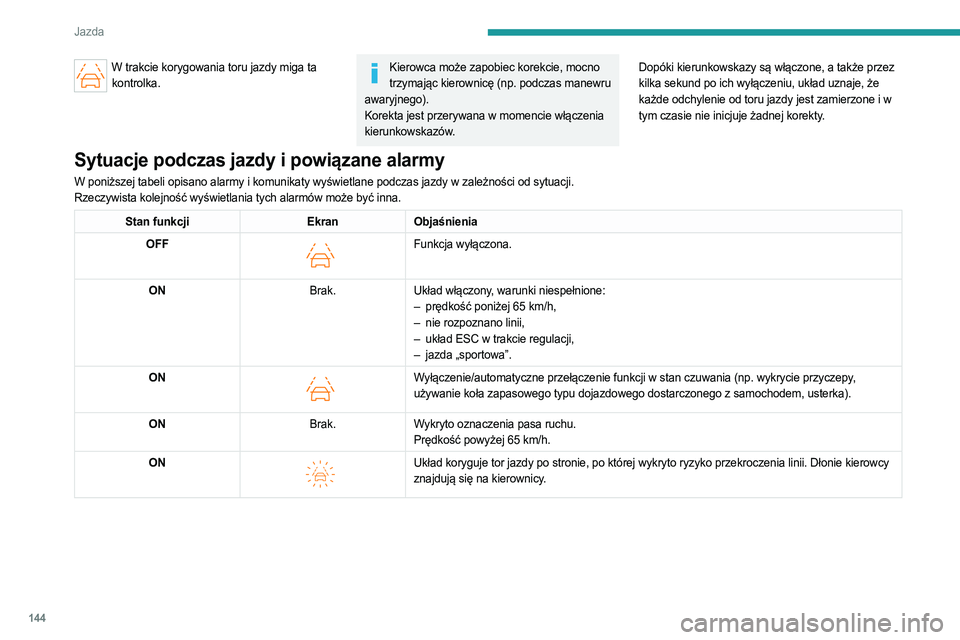

W trakcie korygowania toru jazdy miga ta kontrolka.Kierowca może zapobiec korekcie, mocno trzymając kierownicę (np. podczas manewru
awaryjnego).
Korekta jest przerywana w momencie włączenia
kierunkowskazów. Dopóki kierunkowskazy są włączone, a także przez
kilka sekund po ich wyłączeniu, układ uznaje, że
każde odchylenie od toru jazdy jest zamierzone i w
tym czasie nie inicjuje żadnej korekty.
Sytuacje podczas jazdy i powiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty wyświetlane podczas jazdy w zależności od sytuacji.
Rzeczywista kolejność wyświetlania tych alarmów może być inna.
Stan funkcji
EkranObjaśnienia
OFF

Funkcja wyłączona.
ON Brak.Układ włączony, warunki niespełnione:
–

prędkość poniżej 65
km/h,
–

nie rozpoznano linii,
–


układ ESC w trakcie regulacji,
–


jazda „sportowa”.
ON

Wyłączenie/automatyczne przełączenie funkcji w stan czuwania (np. wykrycie przyczepy,
używanie koła zapasowego typu dojazdowego dostarczonego z samochodem, usterka).
ON Brak.Wykryto oznaczenia pasa ruchu.
Prędkość powyżej 65
km/h.
ON


Układ koryguje tor jazdy po stronie, po której wykryto ryzyko przekroczenia linii. Dłonie kierowcy
znajdują się na kierownicy.

145
Jazda

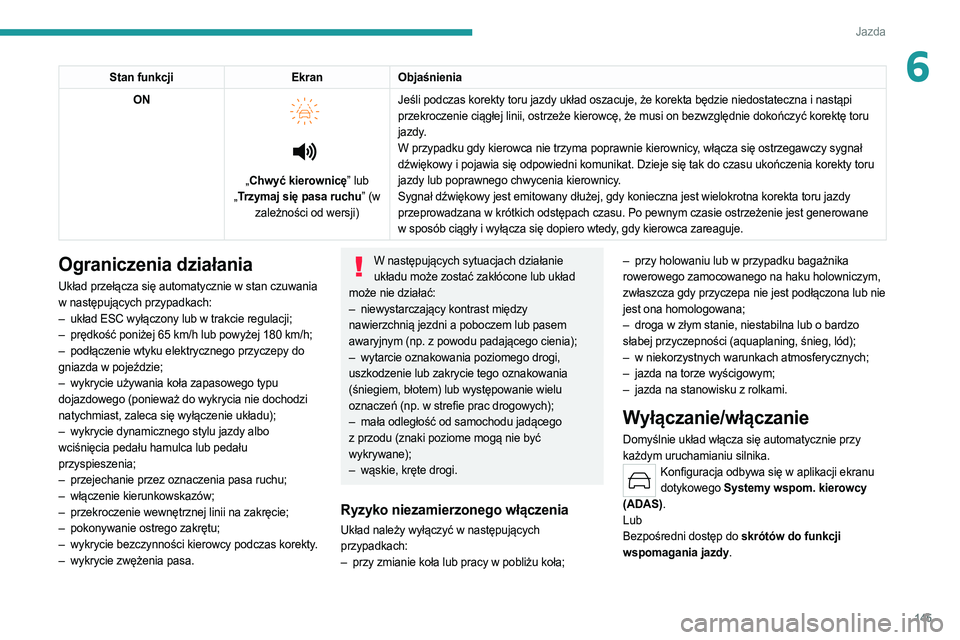

6Stan funkcjiEkranObjaśnienia
ON



„ Chwyć kierownicę” lub
„ Trzymaj się pasa ruchu” (w
zależności od wersji) Jeśli podczas korekty toru jazdy układ oszacuje, że korekta będzie niedostateczna i nastąpi
przekroczenie ciągłej linii, ostrzeże kierowcę, że musi on bezwzględnie dokończyć korektę toru
jazdy.
W przypadku gdy kierowca nie trzyma poprawnie kierownicy, włącza się ostrzegawczy sygnał
dźwiękowy i pojawia się odpowiedni komunikat. Dzieje się tak do czasu ukończenia korekty toru
jazdy lub poprawnego chwycenia kierownicy.
Sygnał dźwiękowy jest emitowany dłużej, gdy konieczna jest wielokrotna korekta toru jazdy
przeprowadzana w krótkich odstępach czasu. Po pewnym czasie ostrzeżenie jest generowane
w sposób ciągły i wyłącza się dopiero wtedy, gdy kierowca zareaguje.
Ograniczenia działania
Układ przełącza się automatycznie w stan czuwania
w następujących przypadkach:
–

układ ESC wyłączony lub w trakcie regulacji;
–


prędkość poniżej 65
km/h lub powyżej 180 km/h;
–

podłączenie wtyku elektrycznego przyczepy do

gniazda w pojeździe;
–

wykrycie używania koła zapasowego typu

dojazdowego (ponieważ do wykrycia nie dochodzi
natychmiast, zaleca się wyłączenie układu);
–

wykrycie dynamicznego stylu jazdy albo

wciśnięcia pedału hamulca lub pedału
przyspieszenia;
–

przejechanie przez oznaczenia pasa ruchu;
–


włączenie kierunkowskazów;
–


przekroczenie wewnętrznej linii na zakręcie;
–


pokonywanie ostrego zakrętu;
–


wykrycie bezczynności kierowcy podczas korekty
.
–

wykrycie zwężenia pasa.
W następujących sytuacjach działanie układu może zostać zakłócone lub układ
może nie działać:
–

niewystarczający kontrast między

nawierzchnią jezdni a poboczem lub pasem
awaryjnym (np. z powodu padającego cienia);
–

wytarcie oznakowania poziomego drogi,

uszkodzenie lub zakrycie tego oznakowania
(śniegiem, błotem) lub występowanie wielu
oznaczeń (np. w strefie prac drogowych);
–

mała odległość od samochodu jadącego

z przodu (znaki poziome mogą nie być
wykrywane);
–

wąskie, kręte drogi.
Ryzyko niezamierzonego włączenia
Układ należy wyłączyć w następujących
przypadkach:
–
przy zmianie koła lub pracy w pobliżu koła; –


przy holowaniu lub w przypadku bagażnika

rowerowego zamocowanego na haku holowniczym,
zwłaszcza gdy przyczepa nie jest podłączona lub nie
jest ona homologowana;
–
droga w złym stanie, niestabilna lub o bardzo

słabej przyczepności (aquaplaning, śnieg, lód);
–
w niekorzystnych warunkach atmosferycznych;
–

jazda na torze wyścigowym;
–

jazda na stanowisku z rolkami.
Wyłączanie/włączanie
Domyślnie układ włącza się automatycznie przy
każdym uruchamianiu silnika.
Konfiguracja odbywa się w aplikacji ekranu
dotykowego Systemy wspom. kierowcy
(ADAS).
Lub
Bezpośredni dostęp do skrótów do funkcji
wspomagania jazdy.

146
Jazda

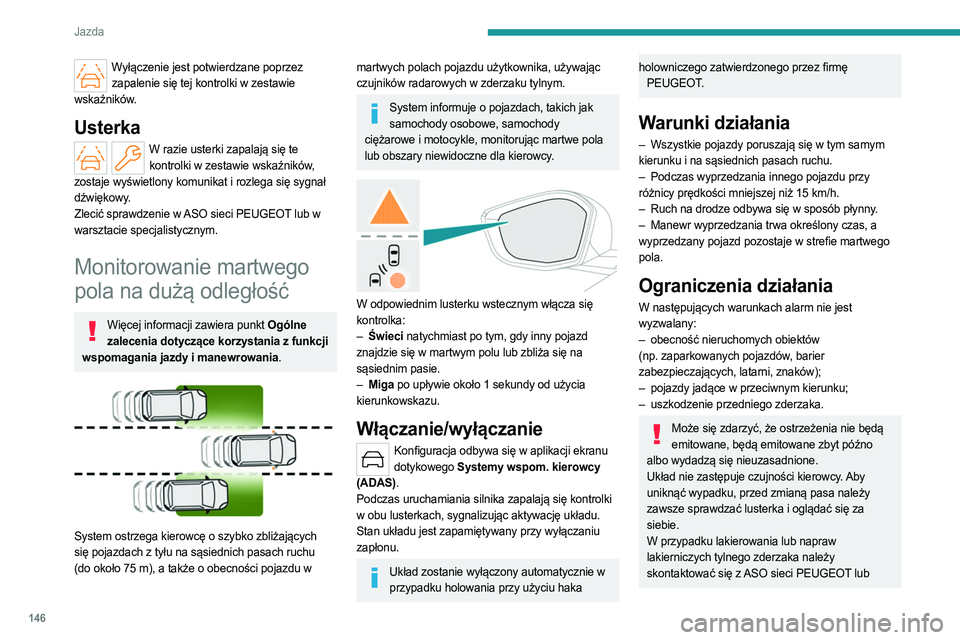

Wyłączenie jest potwierdzane poprzez zapalenie się tej kontrolki w zestawie
wskaźników.
Usterka
W razie usterki zapalają się te kontrolki w zestawie wskaźników,
zostaje wyświetlony komunikat i rozlega się sygnał
dźwiękowy.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Monitorowanie martwego
pola na dużą odległość
Więcej informacji zawiera punkt Ogólne zalecenia dotyczące korzystania z funkcji
wspomagania jazdy i manewrowania.


System ostrzega kierowcę o szybko zbliżających
się pojazdach z tyłu na sąsiednich pasach ruchu
(do około 75
m), a także o obecności pojazdu w
martwych polach pojazdu użytkownika, używając
czujników radarowych w zderzaku tylnym.
System informuje o pojazdach, takich jak samochody osobowe, samochody
ciężarowe i motocykle, monitorując martwe pola
lub obszary niewidoczne dla kierowcy.


W odpowiednim lusterku wstecznym włącza się
kontrolka:
–

Świeci
natychmiast po tym, gdy inny pojazd
znajdzie się w martwym polu lub zbliża się na
sąsiednim pasie.
–

Miga
po upływie około 1 sekundy od użycia
kierunkowskazu.
Włączanie/wyłączanie
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
Podczas uruchamiania silnika zapalają się kontrolki
w obu lusterkach, sygnalizując aktywację układu.
Stan układu jest zapamiętywany przy wyłączaniu
zapłonu.
Układ zostanie wyłączony automatycznie w przypadku holowania przy użyciu haka
holowniczego zatwierdzonego przez firmę PEUGEOT.
Warunki działania
– Wszystkie pojazdy poruszają się w tym samym
kierunku i na sąsiednich pasach ruchu.
–

Podczas wyprzedzania innego pojazdu przy

różnicy prędkości mniejszej niż 15
km/h.
–

Ruch na drodze odbywa się w sposób płynny
.
–

Manewr wyprzedzania trwa określony czas, a

wyprzedzany pojazd pozostaje w strefie martwego
pola.
Ograniczenia działania
W następujących warunkach alarm nie jest
wyzwalany:
–

obecność nieruchomych obiektów

(np. zaparkowanych pojazdów, barier
zabezpieczających, latarni, znaków);
–

pojazdy jadące w przeciwnym kierunku;
–


uszkodzenie przedniego zderzaka.
Może się zdarzyć, że ostrzeżenia nie będą emitowane, będą emitowane zbyt późno
albo wydadzą się nieuzasadnione.
Układ nie zastępuje czujności kierowcy. Aby
uniknąć wypadku, przed zmianą pasa należy
zawsze sprawdzać lusterka i oglądać się za
siebie.
W przypadku lakierowania lub napraw
lakierniczych tylnego zderzaka należy
skontaktować się z ASO sieci PEUGEOT lub

147
Jazda

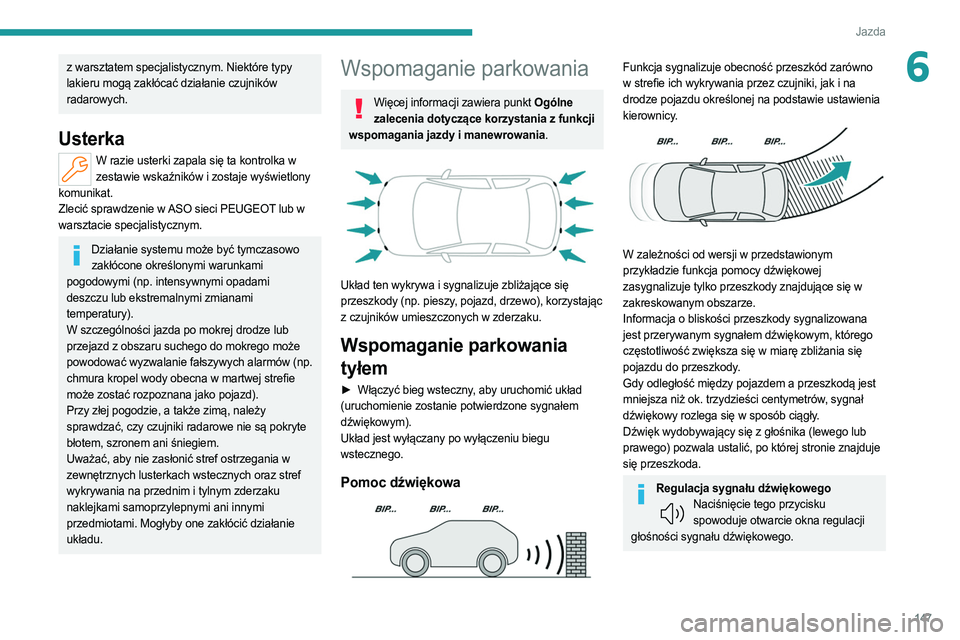

6z warsztatem specjalistycznym. Niektóre typy
lakieru mogą zakłócać działanie czujników
radarowych.
Usterka
W razie usterki zapala się ta kontrolka w zestawie wskaźników i zostaje wyświetlony
komunikat.
Zlecić sprawdzenie w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Działanie systemu może być tymczasowo zakłócone określonymi warunkami
pogodowymi (np. intensywnymi opadami
deszczu lub ekstremalnymi zmianami
temperatury).
W szczególności jazda po mokrej drodze lub
przejazd z obszaru suchego do mokrego może
powodować wyzwalanie fałszywych alarmów (np.
chmura kropel wody obecna w martwej strefie
może zostać rozpoznana jako pojazd).
Przy złej pogodzie, a także zimą, należy
sprawdzać, czy czujniki radarowe nie są pokryte
błotem, szronem ani śniegiem.
Uważać, aby nie zasłonić stref ostrzegania w
zewnętrznych lusterkach wstecznych oraz stref
wykrywania na przednim i tylnym zderzaku
naklejkami samoprzylepnymi ani innymi
przedmiotami. Mogłyby one zakłócić działanie
układu.
Wspomaganie parkowania
Więcej informacji zawiera punkt Ogólne zalecenia dotyczące korzystania z funkcji
wspomagania jazdy i manewrowania.


Układ ten wykrywa i sygnalizuje zbliżające się
przeszkody (np. pieszy, pojazd, drzewo), korzystając
z czujników umieszczonych w zderzaku.
Wspomaganie parkowania
tyłem
► Włączyć bieg wsteczny , aby uruchomić układ
(uruchomienie zostanie potwierdzone sygnałem
dźwiękowym).
Układ jest wyłączany po wyłączeniu biegu
wstecznego.
Pomoc dźwiękowa

Funkcja sygnalizuje obecność przeszkód zarówno
w strefie ich wykrywania przez czujniki, jak i na
drodze pojazdu określonej na podstawie ustawienia
kierownicy.


W zależności od wersji w przedstawionym
przykładzie funkcja pomocy dźwiękowej
zasygnalizuje tylko przeszkody znajdujące się w
zakreskowanym obszarze.
Informacja o bliskości przeszkody sygnalizowana
jest przerywanym sygnałem dźwiękowym, którego
częstotliwość zwiększa się w miarę zbliżania się
pojazdu do przeszkody.
Gdy odległość między pojazdem a przeszkodą jest
mniejsza niż ok. trzydzieści centymetrów, sygnał
dźwiękowy rozlega się w sposób ciągły.
Dźwięk wydobywający się z głośnika (lewego lub
prawego) pozwala ustalić, po której stronie znajduje
się przeszkoda.
Regulacja sygnału dźwiękowegoNaciśnięcie tego przycisku spowoduje otwarcie okna regulacji
głośności sygnału dźwiękowego.

148
Jazda

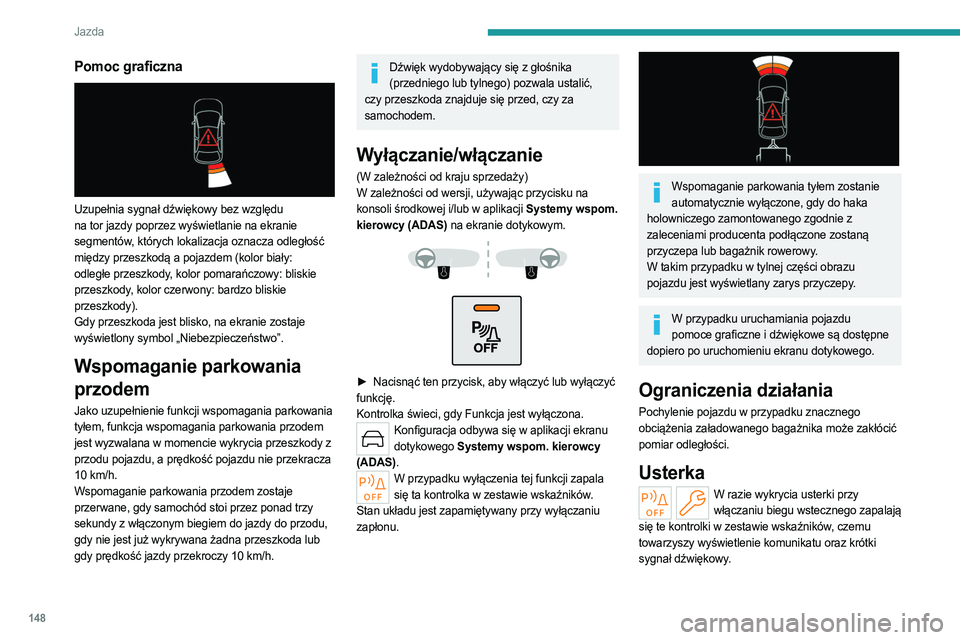

Pomoc graficzna

Uzupełnia sygnał dźwiękowy bez względu
na tor jazdy poprzez wyświetlanie na ekranie
segmentów, których lokalizacja oznacza odległość
między przeszkodą a pojazdem (kolor biały:
odległe przeszkody, kolor pomarańczowy: bliskie
przeszkody, kolor czerwony: bardzo bliskie
przeszkody).
Gdy przeszkoda jest blisko, na ekranie zostaje
wyświetlony symbol „Niebezpieczeństwo”.
Wspomaganie parkowania
przodem
Jako uzupełnienie funkcji wspomagania parkowania
tyłem, funkcja wspomagania parkowania przodem
jest wyzwalana w momencie wykrycia przeszkody z
przodu pojazdu, a prędkość pojazdu nie przekracza
10 km/h.
Wspomaganie parkowania przodem zostaje
przerwane, gdy samochód stoi przez ponad trzy
sekundy z włączonym biegiem do jazdy do przodu,
gdy nie jest już wykrywana żadna przeszkoda lub
gdy prędkość jazdy przekroczy 10
km/h.
Dźwięk wydobywający się z głośnika (przedniego lub tylnego) pozwala ustalić,
czy przeszkoda znajduje się przed, czy za
samochodem.
Wyłączanie/włączanie
(W zależności od kraju sprzedaży)
W zależności od wersji, używając przycisku na
konsoli środkowej i/lub w aplikacji Systemy wspom.
kierowcy (ADAS) na ekranie dotykowym.




► Nacisnąć ten przycisk, aby włączyć lub wyłączyć
funkcję.
Kontrolka świeci, gdy Funkcja jest wyłączona.
Konfiguracja odbywa się w aplikacji ekranu dotykowego Systemy wspom. kierowcy
(ADAS).
W przypadku wyłączenia tej funkcji zapala się ta kontrolka w zestawie wskaźników.
Stan układu jest zapamiętywany przy wyłączaniu
zapłonu.


Wspomaganie parkowania tyłem zostanie automatycznie wyłączone, gdy do haka
holowniczego zamontowanego zgodnie z
zaleceniami producenta podłączone zostaną
przyczepa lub bagażnik rowerowy.
W takim przypadku w tylnej części obrazu
pojazdu jest wyświetlany zarys przyczepy.
W przypadku uruchamiania pojazdu pomoce graficzne i dźwiękowe są dostępne
dopiero po uruchomieniu ekranu dotykowego.
Ograniczenia działania
Pochylenie pojazdu w przypadku znacznego
obciążenia załadowanego bagażnika może zakłócić
pomiar odległości.
Usterka
W razie wykrycia usterki przy włączaniu biegu wstecznego zapalają
się te kontrolki w zestawie wskaźników, czemu
towarzyszy wyświetlenie komunikatu oraz krótki
sygnał dźwiękowy.
