Page 151 of 260

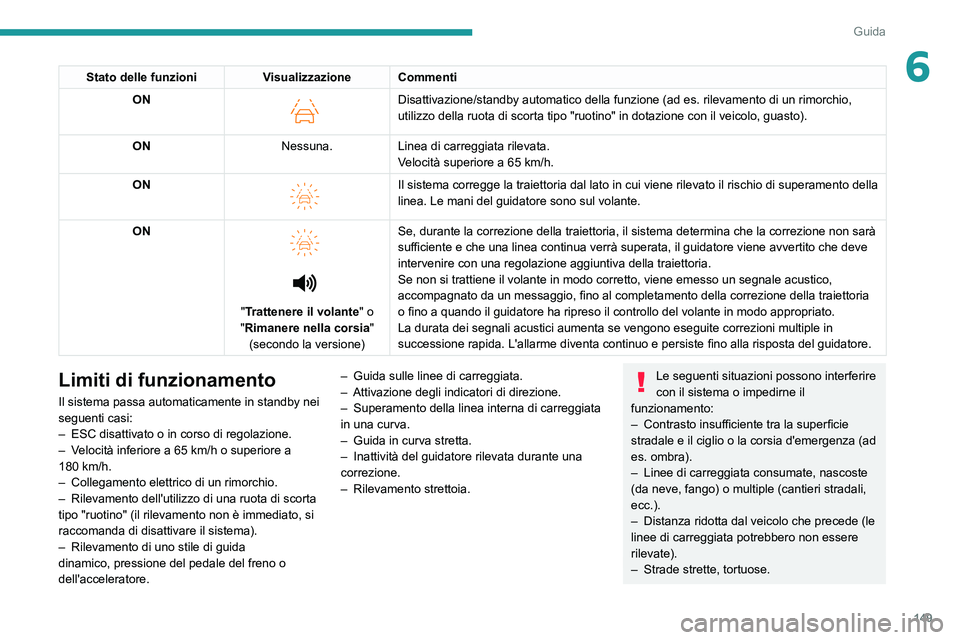

149
Guida
6Stato delle funzioniVisualizzazione Commenti
ON
Disattivazione/standby automatico della funzione (ad es. rilevamento di\
un rimorchio,
utilizzo della ruota di scorta tipo "ruotino" in dotazione con il veicol\
o, guasto).
ON Nessuna.Linea di carreggiata rilevata.
Velocità superiore a 65
km/h.
ON
Il sistema corregge la traiettoria dal lato in cui viene rilevato il ris\
chio di superamento della
linea. Le mani del guidatore sono sul volante.
ON
"Trattenere il volante" o
"Rimanere nella corsia" (secondo la versione) Se, durante la correzione della traiettoria, il sistema determina che la\
correzione non sarà
sufficiente e che una linea continua verrà superata, il guidatore viene avvertito che deve
intervenire con una regolazione aggiuntiva della traiettoria.
Se non si trattiene il volante in modo corretto, viene emesso un segnale\
acustico,
accompagnato da un messaggio, fino al completamento della correzione della traiettoria
o fino a quando il guidatore ha ripreso il controllo del volante in modo appropriato.
La durata dei segnali acustici aumenta se vengono eseguite correzioni mu\
ltiple in
successione rapida. L'allarme diventa continuo e persiste fino alla risposta del guidatore.
Limiti di funzionamento
Il sistema passa automaticamente in standby nei
seguenti casi:
–
ESC disattivato o in corso di regolazione.
–
V
elocità inferiore a 65 km/h o superiore a
180
km/h.
–
Collegamento elettrico di un rimorchio.
–
Rilevamento dell'utilizzo di una ruota di scorta
tipo "ruotino" (il rilevamento non è immediato, si
raccomanda di disattivare il sistema).
–
Rilevamento di uno stile di guida
dinamico, pressione del pedale del freno o
dell'acceleratore. –
Guida sulle linee di carreggiata.
–
Attivazione degli indicatori di direzione.
– Superamento della linea interna di carreggiata
in una curva.
–
Guida in curva stretta.
–
Inattività del guidatore rilevata durante una
correzione.
–
Rilevamento strettoia.
Le seguenti situazioni possono interferire
con il sistema o impedirne il
funzionamento:
–
Contrasto insufficiente tra la superficie
stradale e il ciglio o la corsia d'emergenza (ad
es. ombra).
–
Linee di carreggiata consumate, nascoste
(da neve, fango) o multiple (cantieri stradali,
ecc.).
–
Distanza ridotta dal veicolo che precede (le
linee di carreggiata potrebbero non essere
rilevate).
–
Strade strette, tortuose.
Page 152 of 260

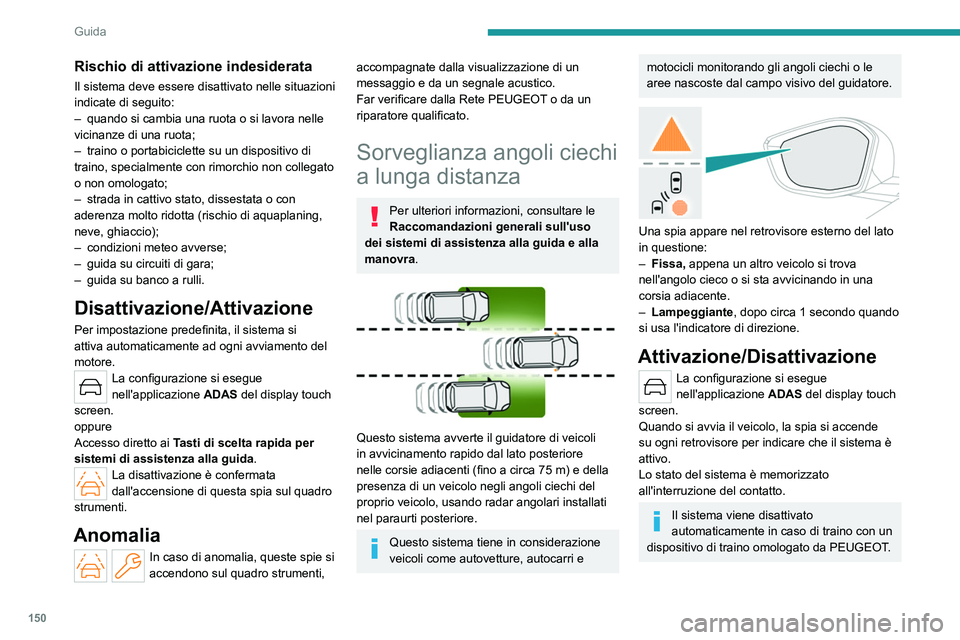

150
Guida
Rischio di attivazione indesiderata
Il sistema deve essere disattivato nelle situazioni
indicate di seguito:
–
quando si cambia una ruota o si lavora nelle
vicinanze di una ruota;
–
traino o portabiciclette su un dispositivo di
traino, specialmente con rimorchio non collegato
o non omologato;
–
strada in cattivo stato, dissestata o con
aderenza molto ridotta (rischio di aquaplaning,
neve, ghiaccio);
–
condizioni meteo avverse;
–
guida su circuiti di gara;
–
guida su banco a rulli.
Disattivazione/Attivazione
Per impostazione predefinita, il sistema si
attiva automaticamente ad ogni avviamento del
motore.
La configurazione si esegue
nell'applicazione ADAS del display touch
screen.
oppure
Accesso diretto ai Tasti di scelta rapida per
sistemi di assistenza alla guida .
La disattivazione è confermata
dall'accensione di questa spia sul quadro
strumenti.
Anomalia
In caso di anomalia, queste spie si
accendono sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Sorveglianza angoli ciechi
a lunga distanza
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questo sistema avverte il guidatore di veicoli
in avvicinamento rapido dal lato posteriore
nelle corsie adiacenti (fino a circa 75
m) e della
presenza di un veicolo negli angoli ciechi del
proprio veicolo, usando radar angolari installati
nel paraurti posteriore.
Questo sistema tiene in considerazione
veicoli come autovetture, autocarri e
motocicli monitorando gli angoli ciechi o le
aree nascoste dal campo visivo del guidatore.
Una spia appare nel retrovisore esterno del lato
in questione:
–
Fissa,
appena un altro veicolo si trova
nell'angolo cieco o si sta avvicinando in una
corsia adiacente.
–
Lampeggiante
, dopo circa 1 secondo quando
si usa l'indicatore di direzione.
Attivazione/Disattivazione
La configurazione si esegue
nell'applicazione ADAS del display touch
screen.
Quando si avvia il veicolo, la spia si accende
su ogni retrovisore per indicare che il sistema è
attivo.
Lo stato del sistema è memorizzato
all'interruzione del contatto.
Il sistema viene disattivato
automaticamente in caso di traino con un
dispositivo di traino omologato da PEUGEOT.
Page 153 of 260

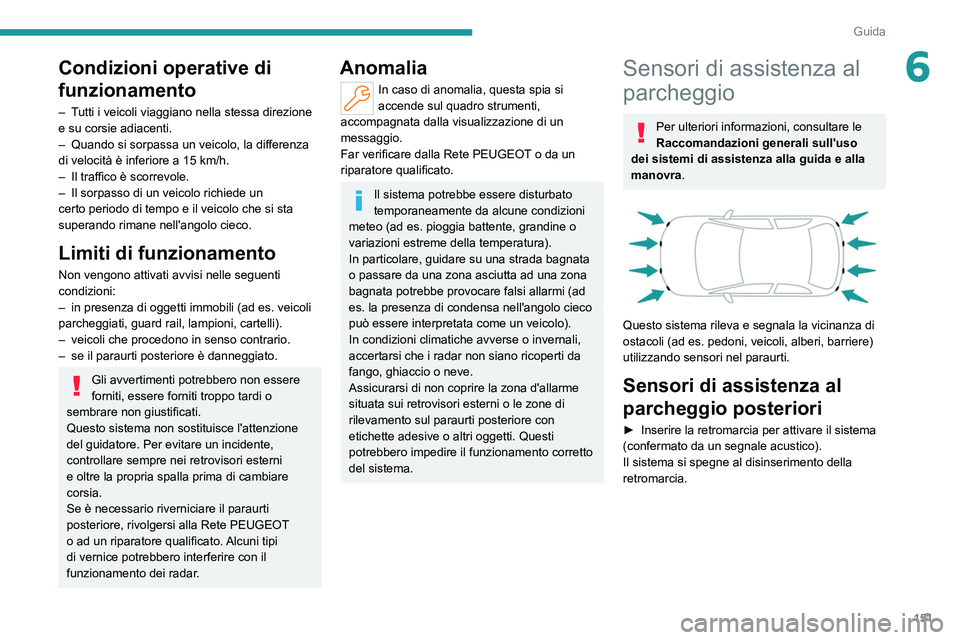

151
Guida
6Condizioni operative di
funzionamento
– Tutti i veicoli viaggiano nella stessa direzione
e su corsie adiacenti.
–
Quando si sorpassa un veicolo, la differenza
di velocità è inferiore a 15
km/h.
–
Il traffico è scorrevole.
–
Il sorpasso di un veicolo richiede un
certo periodo di tempo e il veicolo che si sta
superando rimane nell'angolo cieco.
Limiti di funzionamento
Non vengono attivati avvisi nelle seguenti
condizioni:
–
in presenza di oggetti immobili (ad es.
veicoli
parcheggiati, guard rail, lampioni, cartelli).
–
veicoli che procedono in senso contrario.
–
se il paraurti posteriore è danneggiato.
Gli avvertimenti potrebbero non essere
forniti, essere forniti troppo tardi o
sembrare non giustificati.
Questo sistema non sostituisce l'attenzione
del guidatore. Per evitare un incidente,
controllare sempre nei retrovisori esterni
e oltre la propria spalla prima di cambiare
corsia.
Se è necessario riverniciare il paraurti
posteriore, rivolgersi alla Rete PEUGEOT
o ad un riparatore qualificato. Alcuni tipi
di vernice potrebbero interferire con il
funzionamento dei radar.
Anomalia
In caso di anomalia, questa spia si
accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Il sistema potrebbe essere disturbato
temporaneamente da alcune condizioni
meteo (ad es.
pioggia battente, grandine o
variazioni estreme della temperatura).
In particolare, guidare su una strada bagnata
o passare da una zona asciutta ad una zona
bagnata potrebbe provocare falsi allarmi (ad
es. la presenza di condensa nell'angolo cieco
può essere interpretata come un veicolo).
In condizioni climatiche avverse o invernali,
accertarsi che i radar non siano ricoperti da
fango, ghiaccio o neve.
Assicurarsi di non coprire la zona d'allarme
situata sui retrovisori esterni o le zone di
rilevamento sul paraurti posteriore con
etichette adesive o altri oggetti. Questi
potrebbero impedire il funzionamento corretto
del sistema.
Sensori di assistenza al
parcheggio
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questo sistema rileva e segnala la vicinanza di
ostacoli (ad es. pedoni, veicoli, alberi, barriere)
utilizzando sensori nel paraurti.
Sensori di assistenza al
parcheggio posteriori
► Inserire la retromarcia per attivare il sistema
(confermato da un segnale acustico).
Il sistema si spegne al disinserimento della
retromarcia.
Page 154 of 260

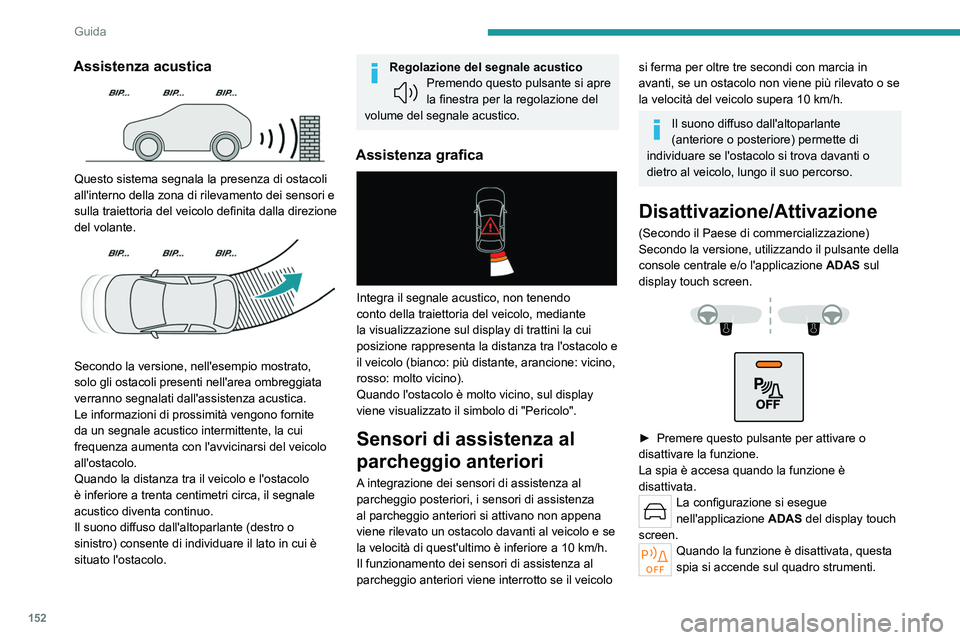

152
Guida
Assistenza acustica
Questo sistema segnala la presenza di ostacoli
all'interno della zona di rilevamento dei sensori e
sulla traiettoria del veicolo definita dalla direzione
del volante.
Secondo la versione, nell'esempio mostrato,
solo gli ostacoli presenti nell'area ombreggiata
verranno segnalati dall'assistenza acustica.
Le informazioni di prossimità vengono fornite
da un segnale acustico intermittente, la cui
frequenza aumenta con l'avvicinarsi del veicolo
all'ostacolo.
Quando la distanza tra il veicolo e l'ostacolo
è inferiore a trenta centimetri circa, il segnale
acustico diventa continuo.
Il suono diffuso dall'altoparlante (destro o
sinistro) consente di individuare il lato in cui è
situato l'ostacolo.
Regolazione del segnale acusticoPremendo questo pulsante si apre
la finestra per la regolazione del
volume del segnale acustico.
Assistenza grafica
Integra il segnale acustico, non tenendo
conto della traiettoria del veicolo, mediante
la visualizzazione sul display di trattini la cui
posizione rappresenta la distanza tra l'ostacolo e
il veicolo (bianco: più distante, arancione: vicino,
rosso: molto vicino).
Quando l'ostacolo è molto vicino, sul display
viene visualizzato il simbolo di "Pericolo".
Sensori di assistenza al
parcheggio anteriori
A integrazione dei sensori di assistenza al
parcheggio posteriori, i sensori di assistenza
al parcheggio anteriori si attivano non appena
viene rilevato un ostacolo davanti al veicolo e se
la velocità di quest'ultimo è inferiore a 10
km/h.
Il funzionamento dei sensori di assistenza al
parcheggio anteriori viene interrotto se il veicolo
si ferma per oltre tre secondi con marcia in
avanti, se un ostacolo non viene più rilevato o se
la velocità del veicolo supera 10
km/h.
Il suono diffuso dall'altoparlante
(anteriore o posteriore) permette di
individuare se l'ostacolo si trova davanti o
dietro al veicolo, lungo il suo percorso.
Disattivazione/Attivazione
(Secondo il Paese di commercializzazione)
Secondo la versione, utilizzando il pulsante della
console centrale e/o l'applicazione
ADAS
sul
display touch screen.
► Premere questo pulsante per attivare o
disattivare la funzione.
La spia è accesa quando la funzione è
disattivata.
La configurazione si esegue
nell'applicazione ADAS del display touch
screen.
Quando la funzione è disattivata, questa
spia si accende sul quadro strumenti.
Page 155 of 260

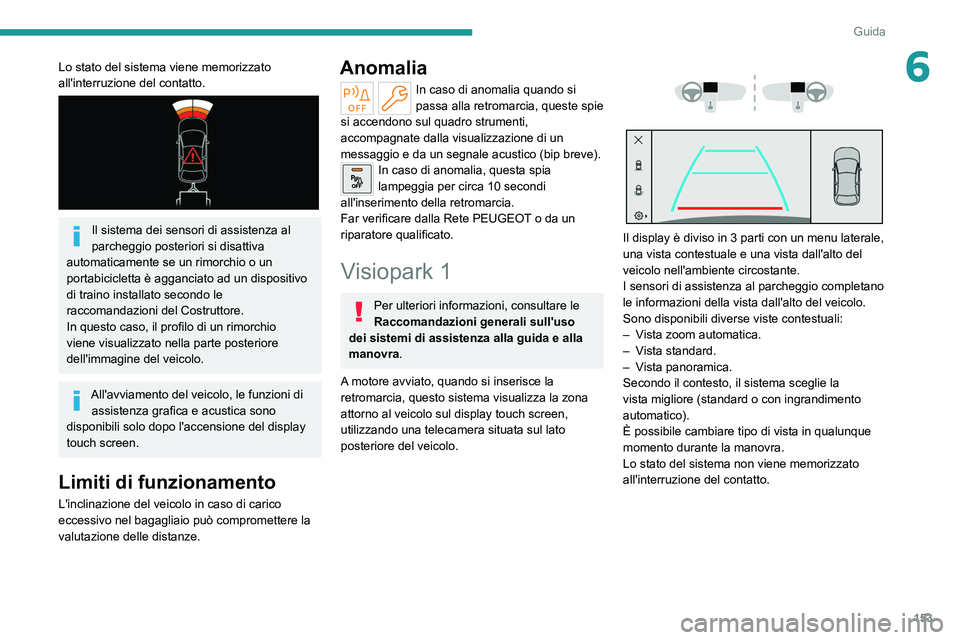

153
Guida
6Lo stato del sistema viene memorizzato
all'interruzione del contatto.
Il sistema dei sensori di assistenza al
parcheggio posteriori si disattiva
automaticamente se un rimorchio o un
portabicicletta è agganciato ad un dispositivo
di traino installato secondo le
raccomandazioni del Costruttore.
In questo caso, il profilo di un rimorchio
viene visualizzato nella parte posteriore
dell'immagine del veicolo.
All'avviamento del veicolo, le funzioni di assistenza grafica e acustica sono
disponibili solo dopo l'accensione del display
touch screen.
Limiti di funzionamento
L'inclinazione del veicolo in caso di carico
eccessivo nel bagagliaio può compromettere la
valutazione delle distanze.
Anomalia
In caso di anomalia quando si
passa alla retromarcia, queste spie
si accendono sul quadro strumenti,
accompagnate dalla visualizzazione di un
messaggio e da un segnale acustico (bip breve).
In caso di anomalia, questa spia
lampeggia per circa 10 secondi
all'inserimento della retromarcia.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
Visiopark 1
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
A motore avviato, quando si inserisce la
retromarcia, questo sistema visualizza la zona
attorno al veicolo
sul display touch screen,
utilizzando una telecamera situata sul lato
posteriore del veicolo.
Il display è diviso in 3 parti con un menu laterale,
una vista contestuale e una vista dall'alto del
veicolo nell'ambiente circostante.
I sensori di assistenza al parcheggio completano
le informazioni della vista dall'alto del veicolo.
Sono disponibili diverse viste contestuali:
–
V
ista zoom automatica.
–
V
ista standard.
–
V
ista panoramica.
Secondo il contesto, il sistema sceglie la
vista migliore (standard o con ingrandimento
automatico).
È possibile cambiare tipo di vista in qualunque
momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Page 156 of 260

154
Guida
Principio di funzionamento
Utilizzando la telecamera, l'ambiente attorno al
veicolo viene registrato durante le manovre a
bassa velocità.
Mentre il veicolo procede, viene creata in tempo
reale (sul lato del display) un'immagine dall'alto
del veicolo nell'ambiente circostante.
Questa vista semplifica l'allineamento del veicolo
durante le manovre di parcheggio e consente
di notare gli oggetti nelle vicinanze. Viene
cancellata automaticamente se il veicolo rimane
fermo troppo a lungo.
Per la pulizia della telecamera di retromarcia è
presente un getto supplementare sopra la targa
(secondo la versione).
►
Il lavaggio della telecamera di retromarcia si
attiva azionando il lavacristallo posteriore.
Regolazioni
Nel menu laterale, questo menu consente
di eseguire le operazioni indicate di
seguito:
–
regolare il volume del segnale acustico. –
regolare la luminosità.
–
regolare il contrasto.
Attivazione/Disattivazione
Per attivare la telecamera, inserire la
retromarcia.
Il sistema viene disattivato:
–
quando si disinserisce la retromarcia;
–
premendo la croce nell'angolo superiore
sinistro del display touch screen;
Vista zoom automatica
La telecamera posteriore registra la zona
circostante il veicolo durante la manovra,
per creare una visuale dall'alto della parte
posteriore del veicolo nell'ambiente in cui si
trova, consentendo di manovrare il veicolo tra gli
ostacoli nelle vicinanze.
Utilizzando i sensori sul paraurti posteriore, la
vista zoom automatica viene visualizzata quando
ci si avvicina ad un ostacolo sulla linea rossa
(meno di 30
cm) durante la manovra.
Questa vista è disponibile solo automaticamente.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista standard
La zona situata dietro il veicolo viene
visualizzata sul display.
Le linee blu 1 rappresentano la larghezza del
veicolo con i retrovisori aperti; la direzione di
queste linee cambia in funzione della posizione
del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti posteriore; le due linee blu 3 e
4 una distanza di 1
m e 2 m, rispettivamente.
Questa vista è disponibile automaticamente o
selezionandola nel menu laterale.
Page 157 of 260

155
Guida

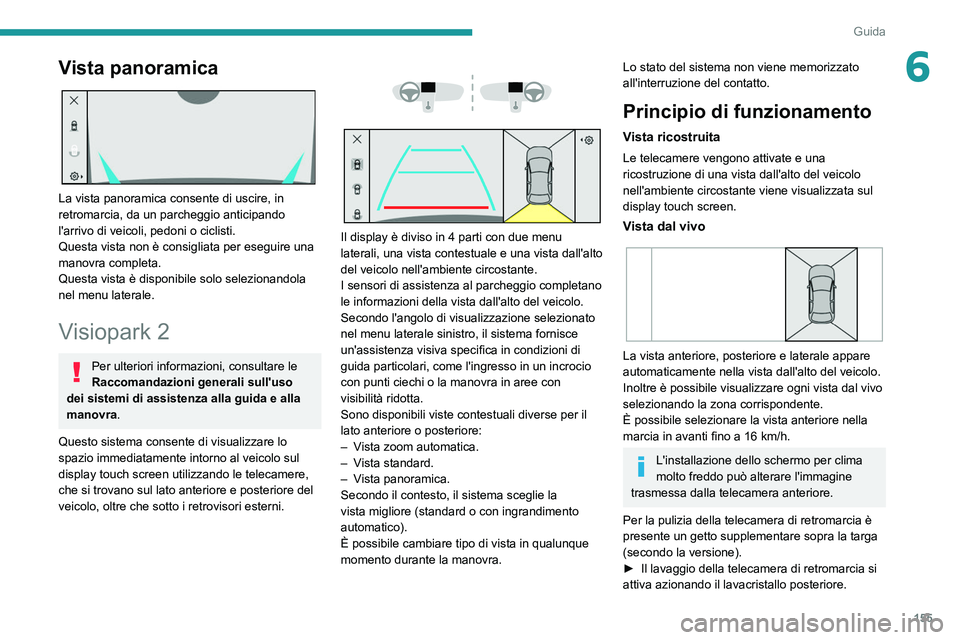

6Vista panoramica
La vista panoramica consente di uscire, in
retromarcia, da un parcheggio anticipando
l'arrivo di veicoli, pedoni o ciclisti.
Questa vista non è consigliata per eseguire una
manovra completa.
Questa vista è disponibile solo selezionandola
nel menu laterale.
Visiopark 2
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
Questo sistema consente di visualizzare lo
spazio immediatamente intorno al veicolo
sul
display touch screen utilizzando le telecamere,
che si trovano sul lato anteriore e posteriore del
veicolo, oltre che sotto i retrovisori esterni.
Il display è diviso in 4 parti con due menu
laterali, una vista contestuale e una vista dall'alto
del veicolo nell'ambiente circostante.
I sensori di assistenza al parcheggio completano
le informazioni della vista dall'alto del veicolo.
Secondo l'angolo di visualizzazione selezionato
nel menu laterale sinistro, il sistema fornisce
un'assistenza visiva specifica in condizioni di
guida particolari, come l'ingresso in un incrocio
con punti ciechi o la manovra in aree con
visibilità ridotta.
Sono disponibili viste contestuali diverse per il
lato anteriore o posteriore:
–
V
ista zoom automatica.
–
V
ista standard.
–
V
ista panoramica.
Secondo il contesto, il sistema sceglie la
vista migliore (standard o con ingrandimento
automatico).
È possibile cambiare tipo di vista in qualunque
momento durante la manovra.
Lo stato del sistema non viene memorizzato
all'interruzione del contatto.
Principio di funzionamento
Vista ricostruita
Le telecamere vengono attivate e una
ricostruzione di una vista dall'alto del veicolo
nell'ambiente circostante viene visualizzata sul
display touch screen.
Vista dal vivo
La vista anteriore, posteriore e laterale appare
automaticamente nella vista dall'alto del veicolo.
Inoltre è possibile visualizzare ogni vista dal vivo
selezionando la zona corrispondente.
È possibile selezionare la vista anteriore nella
marcia in avanti fino a 16
km/h.
L'installazione dello schermo per clima
molto freddo può alterare l'immagine
trasmessa dalla telecamera anteriore.
Per la pulizia della telecamera di retromarcia è
presente un getto supplementare sopra la targa
(secondo la versione).
►
Il lavaggio della telecamera di retromarcia si
attiva azionando il lavacristallo posteriore.
Page 158 of 260

156
Guida

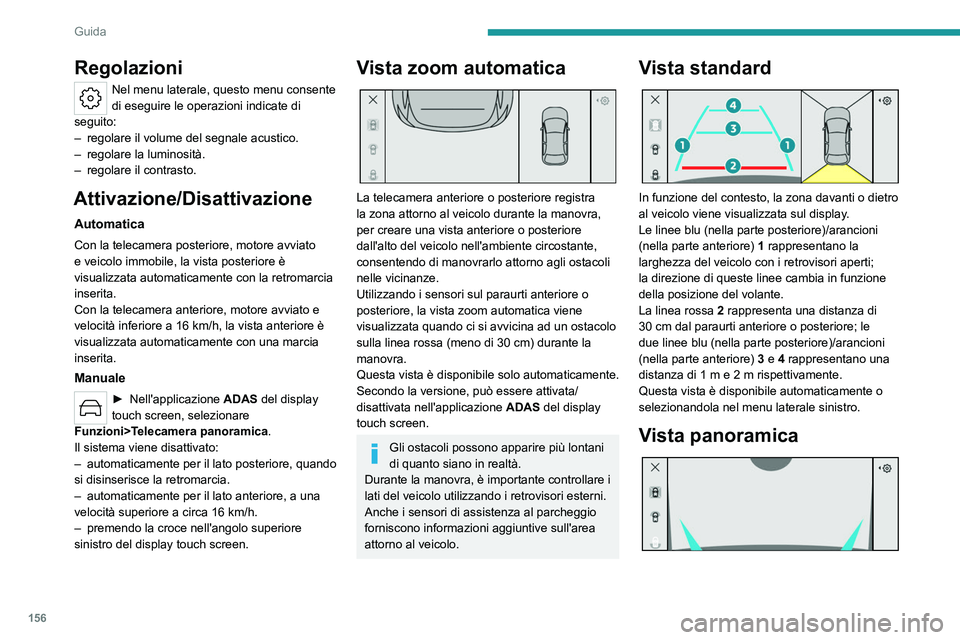

Regolazioni
Nel menu laterale, questo menu consente
di eseguire le operazioni indicate di
seguito:
–
regolare il volume del segnale acustico.
–
regolare la luminosità.
–
regolare il contrasto.
Attivazione/Disattivazione
Automatica
Con la telecamera posteriore, motore avviato
e veicolo immobile, la vista posteriore è
visualizzata automaticamente con la retromarcia
inserita.
Con la telecamera anteriore, motore avviato e
velocità inferiore a 16 km/h, la vista anteriore è
visualizzata automaticamente con una marcia
inserita.
Manuale
► Nell'appli cazione ADAS del display
touch screen, selezionare
Funzioni>Telecamera panoramica .
Il sistema viene disattivato:
–
automaticamente per il lato posteriore, quando
si disinserisce la retromarcia.
–
automaticamente per il lato anteriore, a una
velocità superiore a circa 16
km/h.
–
premendo la croce nell'angolo superiore
sinistro del display touch screen.
Vista zoom automatica
La telecamera anteriore o posteriore registra
la zona attorno al veicolo durante la manovra,
per creare una vista anteriore o posteriore
dall'alto del veicolo nell'ambiente circostante,
consentendo di manovrarlo attorno agli ostacoli
nelle vicinanze.
Utilizzando i sensori sul paraurti anteriore o
posteriore, la vista zoom automatica viene
visualizzata quando ci si avvicina ad un ostacolo
sulla linea rossa (meno di 30
cm) durante la
manovra.
Questa vista è disponibile solo automaticamente.
Secondo la versione, può essere attivata/
disattivata nell'applicazione
ADAS
del display
touch screen.
Gli ostacoli possono apparire più lontani
di quanto siano in realtà.
Durante la manovra, è importante controllare i
lati del veicolo utilizzando i retrovisori esterni.
Anche i sensori di assistenza al parcheggio
forniscono informazioni aggiuntive sull'area
attorno al veicolo.
Vista standard
In funzione del contesto, la zona davanti o dietro
al veicolo viene visualizzata sul display.
Le linee blu (nella parte posteriore)/arancioni
(nella parte anteriore) 1 rappresentano la
larghezza del veicolo con i retrovisori aperti;
la direzione di queste linee cambia in funzione
della posizione del volante.
La linea rossa 2 rappresenta una distanza di
30
cm dal paraurti anteriore o posteriore; le
due linee blu (nella parte posteriore)/arancioni
(nella parte anteriore)
3
e 4 rappresentano una
distanza di 1
m e 2 m rispettivamente.
Questa vista è disponibile automaticamente o
selezionandola nel menu laterale sinistro.
Vista panoramica
Page 159 of 260

157
Guida

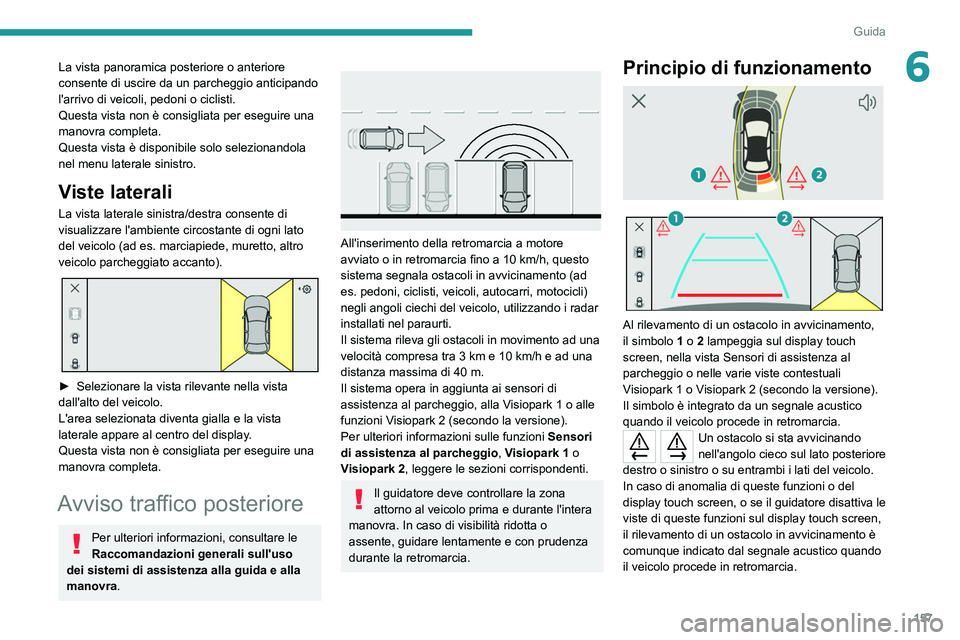

6La vista panoramica posteriore o anteriore
consente di uscire da un parcheggio anticipando
l'arrivo di veicoli, pedoni o ciclisti.
Questa vista non è consigliata per eseguire una
manovra completa.
Questa vista è disponibile solo selezionandola
nel menu laterale sinistro.
Viste laterali
La vista laterale sinistra/destra consente di
visualizzare l'ambiente circostante di ogni lato
del veicolo (ad es. marciapiede, muretto, altro
veicolo parcheggiato accanto).
► Selezionare la vista rilevante nella vista
dall'alto del veicolo.
L'area selezionata diventa gialla e la vista
laterale appare al centro del display
.
Questa vista non è consigliata per eseguire una
manovra completa.
Avviso traffico posteriore
Per ulteriori informazioni, consultare le
Raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra.
All'inserimento della retromarcia a motore
avviato o in retromarcia fino a 10 km/h, questo
sistema segnala ostacoli in avvicinamento (ad
es.
pedoni, ciclisti, veicoli, autocarri, motocicli)
negli angoli ciechi del veicolo, utilizzando i radar
installati nel paraurti.
Il sistema rileva gli ostacoli in movimento ad una
velocità compresa tra 3
km e 10 km/h e ad una
distanza massima di 40
m.
Il sistema opera in aggiunta ai sensori di
assistenza al parcheggio, alla Visiopark 1 o alle
funzioni
Visiopark 2 (secondo la versione).
Per ulteriori informazioni sulle funzioni Sensori
di assistenza al parcheggio , Visiopark 1 o
Visiopark 2, leggere le sezioni corrispondenti.
Il guidatore deve controllare la zona
attorno al veicolo prima e durante l'intera
manovra. In caso di visibilità ridotta o
assente, guidare lentamente e con prudenza
durante la retromarcia.
Principio di funzionamento
Al rilevamento di un ostacolo in avvicinamento,
il simbolo 1 o 2 lampeggia sul display touch
screen, nella vista Sensori di assistenza al
parcheggio o nelle varie viste contestuali
Visiopark 1 o Visiopark 2 (secondo la versione).
Il simbolo è integrato da un segnale acustico
quando il veicolo procede in retromarcia.
Un ostacolo si sta avvicinando
nell'angolo cieco sul lato posteriore
destro o sinistro o su entrambi i lati del veicolo.
In caso di anomalia di queste funzioni o del
display touch screen, o se il guidatore disattiva le
viste di queste funzioni sul display touch screen,
il rilevamento di un ostacolo in avvicinamento è
comunque indicato dal segnale acustico quando
il veicolo procede in retromarcia.
Page 160 of 260

158
Guida

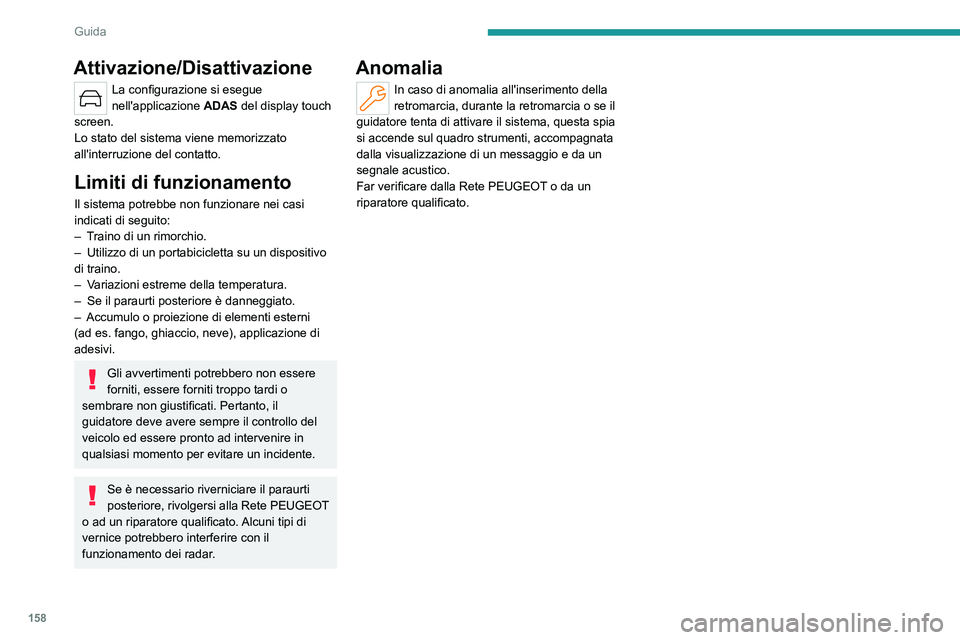

Attivazione/Disattivazione
La configurazione si esegue
nell'applicazione ADAS del display touch
screen.
Lo stato del sistema viene memorizzato
all'interruzione del contatto.
Limiti di funzionamento
Il sistema potrebbe non funzionare nei casi
indicati di seguito:
–
T
raino di un rimorchio.
–
Utilizzo di un portabicicletta su un dispositivo
di traino.
–
V
ariazioni estreme della temperatura.
–
Se il paraurti posteriore è danneggiato.
–
Accumulo o proiezione di elementi esterni
(ad es. fango, ghiaccio, neve), applicazione di
adesivi.
Gli avvertimenti potrebbero non essere
forniti, essere forniti troppo tardi o
sembrare non giustificati. Pertanto, il
guidatore deve avere sempre il controllo del
veicolo ed essere pronto ad intervenire in
qualsiasi momento per evitare un incidente.
Se è necessario riverniciare il paraurti
posteriore, rivolgersi alla Rete PEUGEOT
o ad un riparatore qualificato. Alcuni tipi di
vernice potrebbero interferire con il
funzionamento dei radar.
Anomalia
In caso di anomalia all'inserimento della
retromarcia, durante la retromarcia o se il
guidatore tenta di attivare il sistema, questa spia
si accende sul quadro strumenti, accompagnata
dalla visualizzazione di un messaggio e da un
segnale acustico.
Far verificare dalla Rete PEUGEOT o da un
riparatore qualificato.
