PEUGEOT 308 2024 Kezelési útmutató (in Hungarian)

229
Üzemzavar esetén

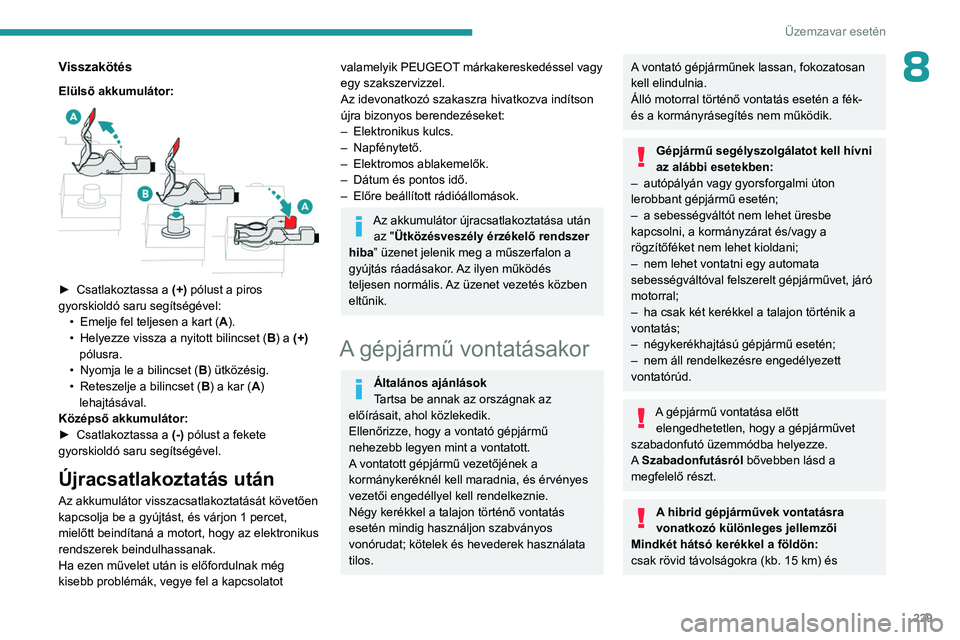

8Visszakötés
Elülső akkumulátor:

► Csatlakoztassa a (+) pólust a piros
gyorskioldó saru segítségével: •

Emelje fel teljesen a kart ( A

).
•

Helyezze vissza a nyitott bilincset ( B

) a (+)
pólusra.
•

Nyomja le a bilincset ( B

) ütközésig.
•

Reteszelje a bilincset ( B

) a kar (A)
lehajtásával.
Középső akkumulátor:
►

Csatlakoztassa a (-)

pólust a fekete
gyorskioldó saru segítségével.
Újracsatlakoztatás után
Az akkumulátor visszacsatlakoztatását követően
kapcsolja be a gyújtást, és várjon 1 percet,
mielőtt beindítaná a motort, hogy az elektronikus
rendszerek beindulhassanak.
Ha ezen művelet után is előfordulnak még
kisebb problémák, vegye fel a kapcsolatot
valamelyik PEUGEOT márkakereskedéssel vagy
egy szakszervizzel.
Az idevonatkozó szakaszra hivatkozva indítson
újra bizonyos berendezéseket:
–

Elektronikus kulcs.
–


Napfénytető.
–


Elektromos ablakemelők.
–


Dátum és pontos idő.
–


Előre beállított rádióállomások.
Az akkumulátor újracsatlakoztatása után az "Ütközésveszély érzékelő rendszer
hiba” üzenet jelenik meg a műszerfalon a
gyújtás ráadásakor. Az ilyen működés
teljesen normális. Az üzenet vezetés közben
eltűnik.
A gépjármű vontatásakor
Általános ajánlások
Tartsa be annak az országnak az
előírásait, ahol közlekedik.
Ellenőrizze, hogy a vontató gépjármű
nehezebb legyen mint a vontatott.
A vontatott gépjármű vezetőjének a
kormánykeréknél kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötelek és hevederek használata
tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
Gépjármű segélyszolgálatot kell hívni
az alábbi esetekben:
–

autópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén;
–


a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani;
–


nem lehet vontatni egy automata
sebességváltóval felszerelt gépjárművet, járó
motorral;
–


ha csak két kerékkel a talajon történik a
vontatás;
–


négykerékhajtású gépjármű esetén;
–


nem áll rendelkezésre engedélyezett
vontatórúd.
A gépjármű vontatása előtt elengedhetetlen, hogy a gépjárművet
szabadonfutó üzemmódba helyezze.
A Szabadonfutásról bővebben lásd a
megfelelő részt.
A hibrid gépjárművek vontatásra
vonatkozó különleges jellemzői
Mindkét hátsó kerékkel a földön:
csak rövid távolságokra (kb.
15 km) és

230
Üzemzavar esetén
csökkentett sebességgel (legfeljebb 25 km/h)
engedélyezett.
Mind a négy kerékkel a földön: a
gépjármű maximum 100
méterre, legfeljebb
10
km/h sebességgel vontatható (automata
sebességváltó N fokozatban és az N fokozat
megjelenik a műszerfalon).Tölthető hibrid gépjárművek
Mielőtt bármilyen beavatkozást végezne,
ráadott gyújtás mellett nyomja le a fékpedált
és kapcsoljon N fokozatba, majd kapcsolja ki
a hibrid rendszert ( READY visszajelző lámpa
kialszik).
Ha a gépjárművet platós autómentővel vagy
trélerrel kell szállítania, mindig forduljon
szakemberhez.
Kizárólag a vonószemet használja, ha a
gépjárműve elakadt és ki akarja szabadítani, vagy platós autómentőre, illetve trélerre
akarja felhúzatni elszállításhoz.
Elektromos gépjárművek
Elektromos gépjárművet soha nem
szabad más gépjármű vontatására használni.
Azonban használható arra például, hogy
egy keréknyomból kirántsanak egy másik
gépjárművet.

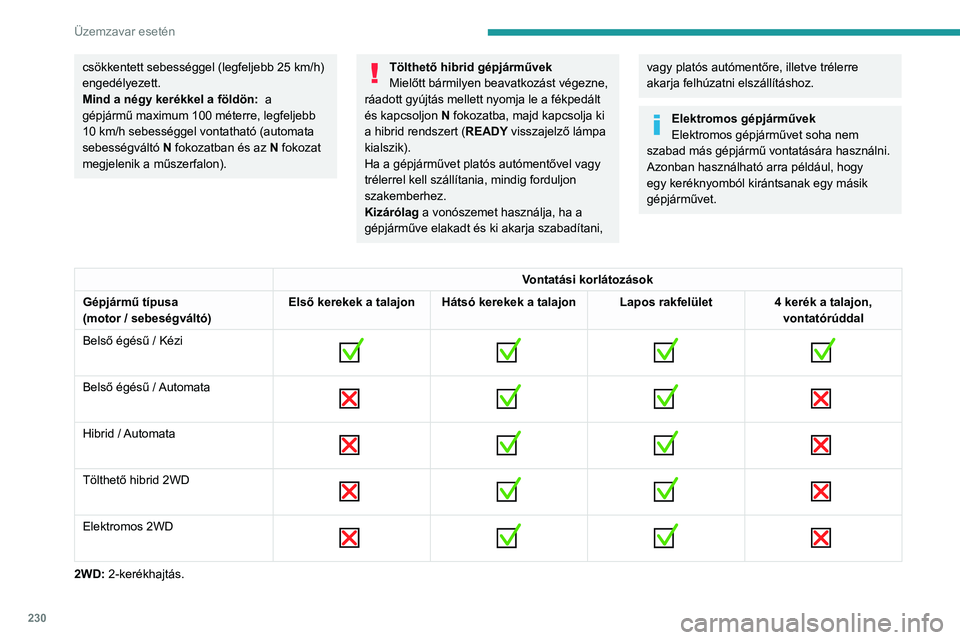

Vontatási korlátozások
Gépjármű típusa
(motor / sebeségváltó) Első kerekek a talajon Hátsó kerekek a talajon Lapos rakfelület
4 kerék a talajon,
vontatórúddal
Belső égésű / Kézi


Belső égésű / Automata

Hibrid / Automata

Tölthető hibrid 2WD

Elektromos 2WD

2WD: 2-kerékhajtás.

231
Üzemzavar esetén
8Az akkumulátor vagy az elektromos rögzítőfék meghibásodása esetén létfontosságú, hogy lapos rakfelületű mentő gépjárművet használó szakembert hívjunk (kivéve kézi sebességváltó).
Hozzáférés a
szerszámokhoz
A szerszámkészlethez történő hozzáféréssel
kapcsolatos további információért lásd az
idevonatkozó fejezetet.

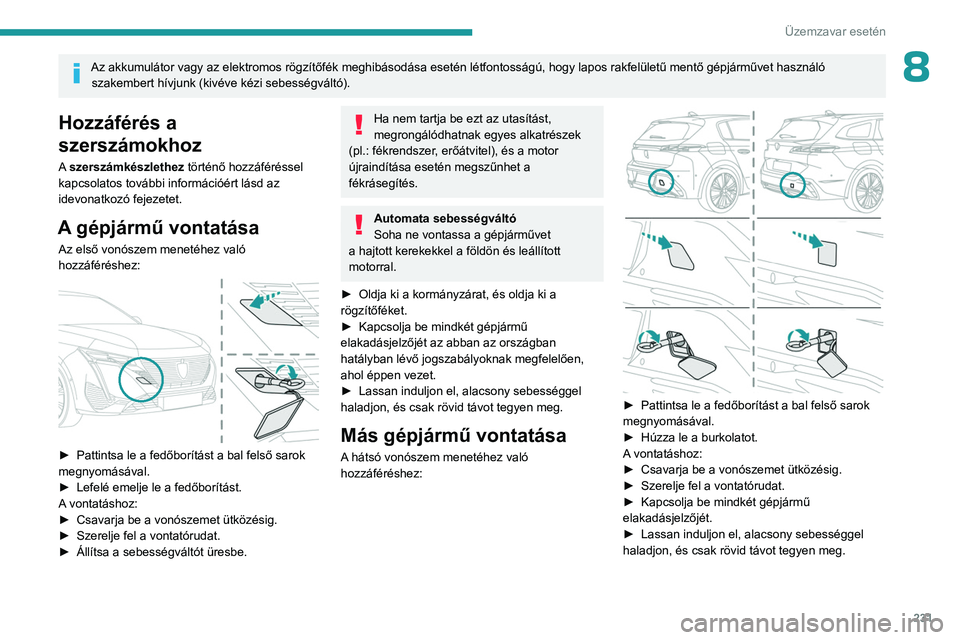

A gépjármű vontatása
Az első vonószem menetéhez való
hozzáféréshez:


► Pattintsa le a fedőborítást a bal felső sarok
megnyomásával.
►

Lefelé emelje le a fedőborítást.
A

vontatáshoz:
►

Csavarja be a vonószemet ütközésig.
►


Szerelje fel a vontatórudat.
►


Állítsa a sebességváltót üresbe.
Ha nem tartja be ezt az utasítást,
megrongálódhatnak egyes alkatrészek
(pl.: fékrendszer, erőátvitel), és a motor
újraindítása esetén megszűnhet a
fékrásegítés.
Automata sebességváltó
Soha ne vontassa a gépjárművet
a hajtott kerekekkel a földön és leállított
motorral.
►

Oldja ki a kormányzárat, és oldja ki a
rögzítőféket.
►


Kapcsolja be mindkét gépjármű
elakadásjelzőjét az abban az országban
hatályban lévő jogszabályoknak megfelelően,
ahol éppen vezet.
►


Lassan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
Más gépjármű vontatása
A hátsó vonószem menetéhez való
hozzáféréshez:


► Pattintsa le a fedőborítást a bal felső sarok
megnyomásával.
►

Húzza le a burkolatot.
A

vontatáshoz:
►

Csavarja be a vonószemet ütközésig.
►


Szerelje fel a vontatórudat.
►


Kapcsolja be mindkét gépjármű
elakadásjelzőjét.
►


Lassan induljon el, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.

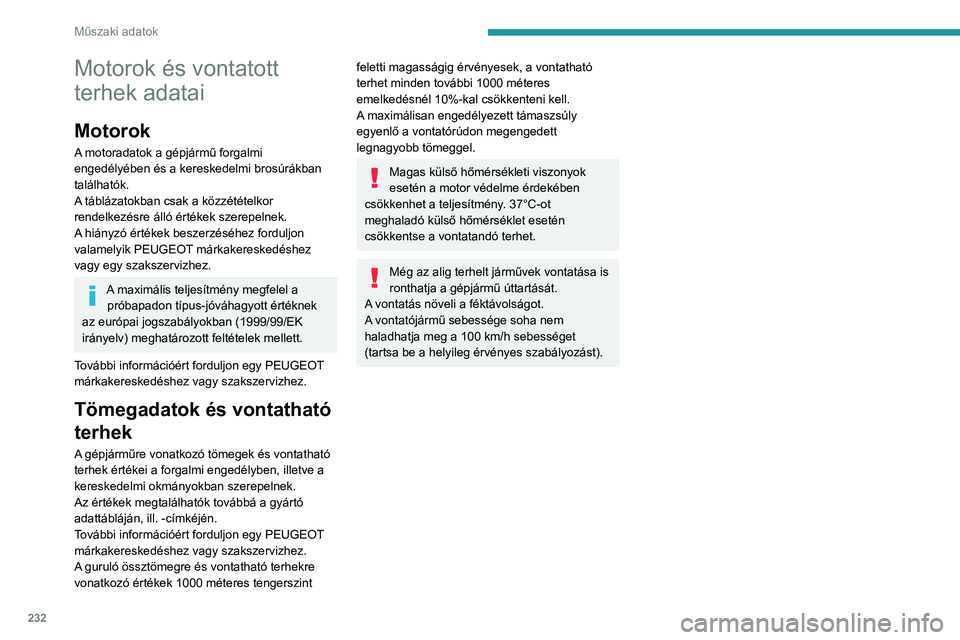

232
Műszaki adatok
Motorok és vontatott
terhek adatai
Motorok
A motoradatok a gépjármű forgalmi
engedélyében és a kereskedelmi brosúrákban
találhatók.
A táblázatokban csak a közzétételkor
rendelkezésre álló értékek szerepelnek.
A hiányzó értékek beszerzéséhez forduljon
valamelyik PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
A maximális teljesítmény megfelel a próbapadon típus-jóváhagyott értéknek
az európai jogszabályokban (1999/99/EK
irányelv) meghatározott feltételek mellett.
További információért forduljon egy PEUGEOT
márkakereskedéshez vagy szakszervizhez.
Tömegadatok és vontatható
terhek
A gépjárműre vonatkozó tömegek és vontatható
terhek értékei a forgalmi engedélyben, illetve a
kereskedelmi okmányokban szerepelnek.
Az értékek megtalálhatók továbbá a gyártó
adattábláján, ill. -címkéjén.
További információért forduljon egy PEUGEOT
márkakereskedéshez vagy szakszervizhez.
A guruló össztömegre és vontatható terhekre
vonatkozó értékek 1000 méteres tengerszint
feletti magasságig érvényesek, a vontatható
terhet minden további 1000 méteres
emelkedésnél 10%-kal csökkenteni kell.
A maximálisan engedélyezett támaszsúly
egyenlő a vontatórúdon megengedett
legnagyobb tömeggel.
Magas külső hőmérsékleti viszonyok
esetén a motor védelme érdekében
csökkenhet a teljesítmény. 37°C-ot
meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Még az alig terhelt járművek vontatása is
ronthatja a gépjármű úttartását.
A vontatás növeli a féktávolságot.
A vontatójármű sebessége soha nem
haladhatja meg a 100 km/h sebességet
(tartsa be a helyileg érvényes szabályozást).

233
Műszaki adatok

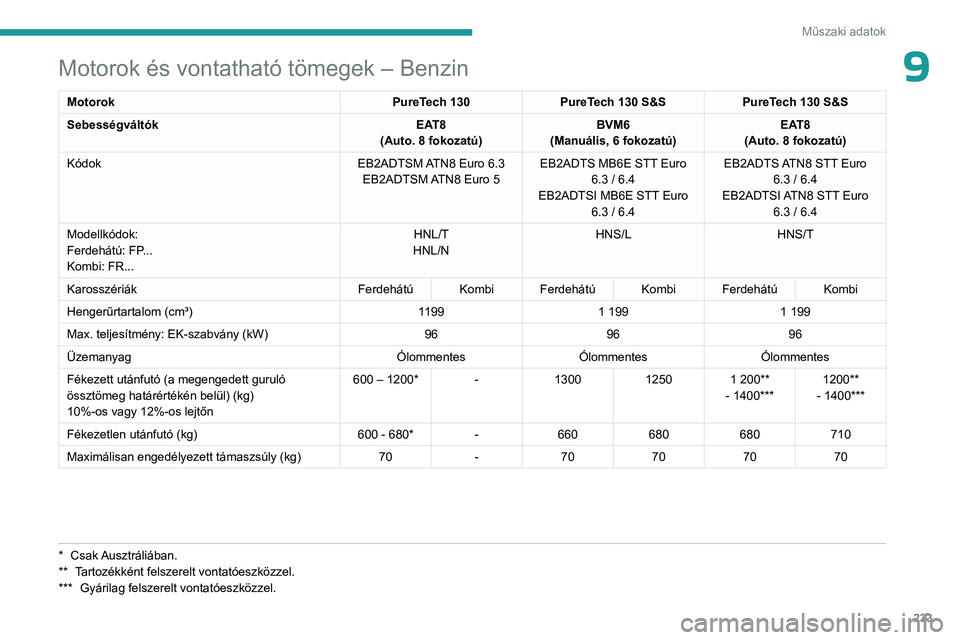

9Motorok és vontatható tömegek – Benzin
MotorokPureTech 130PureTech 130 S&S PureTech 130 S&S
Sebességváltók EAT8
(Auto. 8 fokozatú) BVM6
(Manuális, 6 fokozatú) EAT8
(Auto. 8 fokozatú)
Kódok EB2ADTSM ATN8 Euro
6.3
EB2ADTSM ATN8 Euro
5EB2ADTS MB6E STT Euro
6.3 / 6.4
EB2ADTSI MB6E STT Euro 6.3 / 6.4 EB2ADTS ATN8 STT Euro
6.3 / 6.4
EB2ADTSI ATN8 STT Euro 6.3 / 6.4
Modellkódok:
Ferdehátú: FP...
Kombi: FR... HNL/T
HNL/N HNS/L
HNS/T
Karosszériák Ferdehátú Kombi Ferdehátú Kombi Ferdehátú Kombi
Hengerűrtartalom (cm³) 11991
1991
199
Max. teljesítmény: EK-szabvány (kW) 969696
Üzemanyag Ólommentes Ólommentes Ólommentes
Fékezett utánfutó (a megengedett guruló
össztömeg határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 600 – 1200* -
13001250 1
200**
- 1400*** 1200**
- 1400***
Fékezetlen utánfutó (kg) 600 - 680*-660 680680710
Maximálisan engedélyezett támaszsúly (kg) 70-70 707070
* Csak Ausztráliában.
**
Tartozékként felszerelt vontatóeszközzel.
***

Gyárilag felszerelt vontatóeszközzel.

234
Műszaki adatok

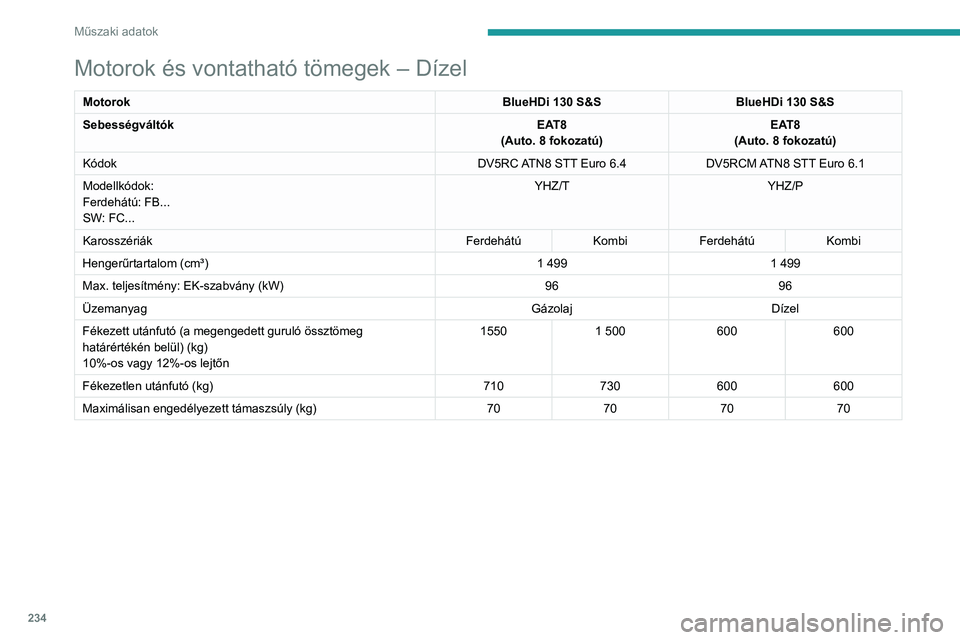

Motorok és vontatható tömegek – Dízel
MotorokBlueHDi 130 S&SBlueHDi 130 S&S
Sebességváltók EAT8
(Auto. 8 fokozatú) EAT8
(Auto. 8 fokozatú)
Kódok DV5RC ATN8 STT Euro
6.4DV5RCM ATN8 STT Euro
6.1
Modellkódok:
Ferdehátú: FB...
SW: FC... YHZ/T
YHZ/P
Karosszériák FerdehátúKombiFerdehátú Kombi
Hengerűrtartalom (cm³) 1
4991
499
Max. teljesítmény: EK-szabvány (kW) 9696
Üzemanyag GázolajDízel
Fékezett utánfutó (a megengedett guruló össztömeg
határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 1550
1
500600 600
Fékezetlen utánfutó (kg) 710730600600
Maximálisan engedélyezett támaszsúly (kg) 70707070

235
Műszaki adatok

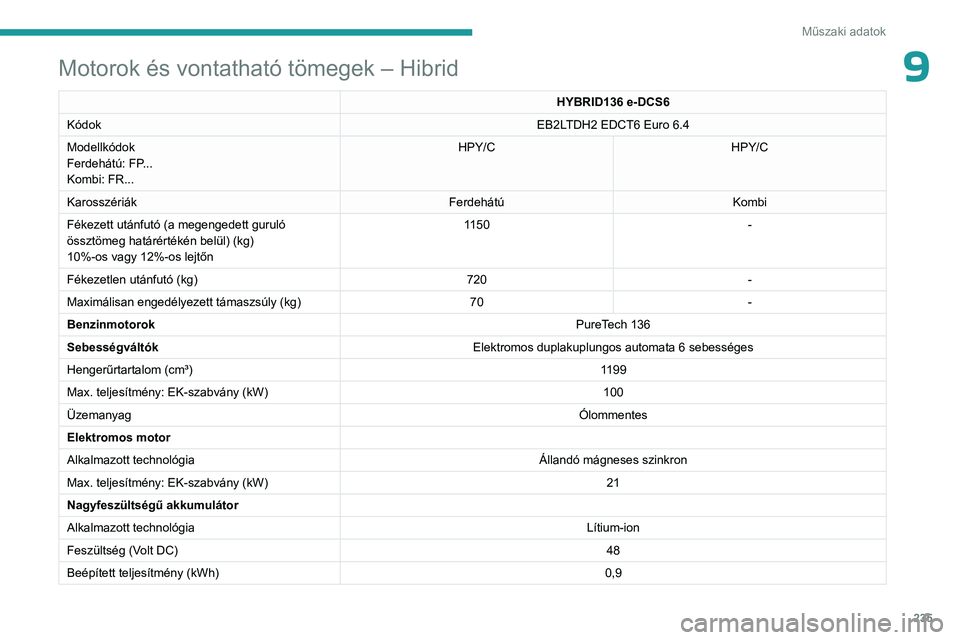

9Motorok és vontatható tömegek – Hibrid
HYBRID136 e-DCS6
Kódok EB2LTDH2 EDCT6 Euro 6.4
Modellkódok
Ferdehátú: FP...
Kombi: FR... HPY/C
HPY/C
Karosszériák FerdehátúKombi
Fékezett utánfutó (a megengedett guruló
össztömeg határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 1150
-
Fékezetlen utánfutó (kg) 720-
Maximálisan engedélyezett támaszsúly (kg) 70-
Benzinmotorok PureTech 136
Sebességváltók Elektromos duplakuplungos automata 6 sebességes
Hengerűrtartalom (cm³) 1199
Max. teljesítmény: EK-szabvány (kW) 100
Üzemanyag Ólommentes
Elektromos motor
Alkalmazott technológia Állandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW) 21
Nagyfeszültségű akkumulátor
Alkalmazott technológia Lítium-ion
Feszültség (Volt DC) 48
Beépített teljesítmény (kWh) 0,9

236
Műszaki adatok

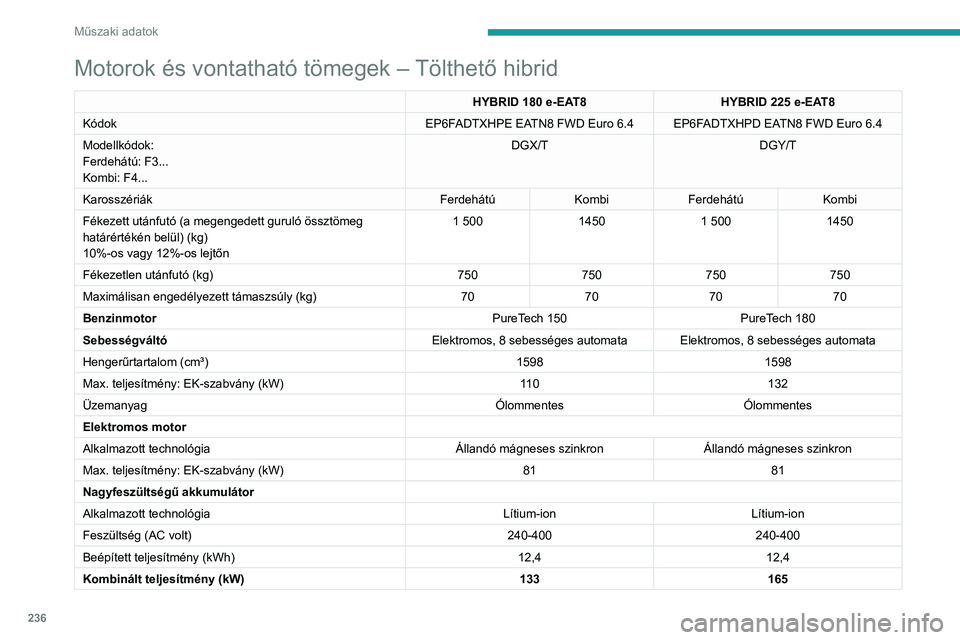

Motorok és vontatható tömegek – Tölthető hibrid
HYBRID 180 e-EAT8HYBRID 225 e-EAT8
Kódok EP6FADTXHPE EATN8 FWD Euro
6.4 EP6FADTXHPD EATN8 FWD Euro 6.4
Modellkódok:
Ferdehátú: F3...
Kombi: F4... DGX/T
DGY/T
Karosszériák FerdehátúKombiFerdehátú Kombi
Fékezett utánfutó (a megengedett guruló össztömeg
határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 1

500 1450 1
5001450
Fékezetlen utánfutó (kg) 750750750750
Maximálisan engedélyezett támaszsúly (kg) 70707070
Benzinmotor PureTech
150 PureTech
180
Sebességváltó Elektromos, 8 sebességes automata Elektromos, 8 sebességes automata
Hengerűrtartalom (cm³) 15981598
Max. teljesítmény: EK-szabvány (kW) 11 0132
Üzemanyag Ólommentes Ólommentes
Elektromos motor
Alkalmazott technológia Állandó mágneses szinkronÁllandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW) 8181
Nagyfeszültségű akkumulátor
Alkalmazott technológia Lítium-ionLítium-ion
Feszültség (AC volt) 240-400240-400
Beépített teljesítmény (kWh) 12,412,4
Kombinált teljesítmény (kW) 133165

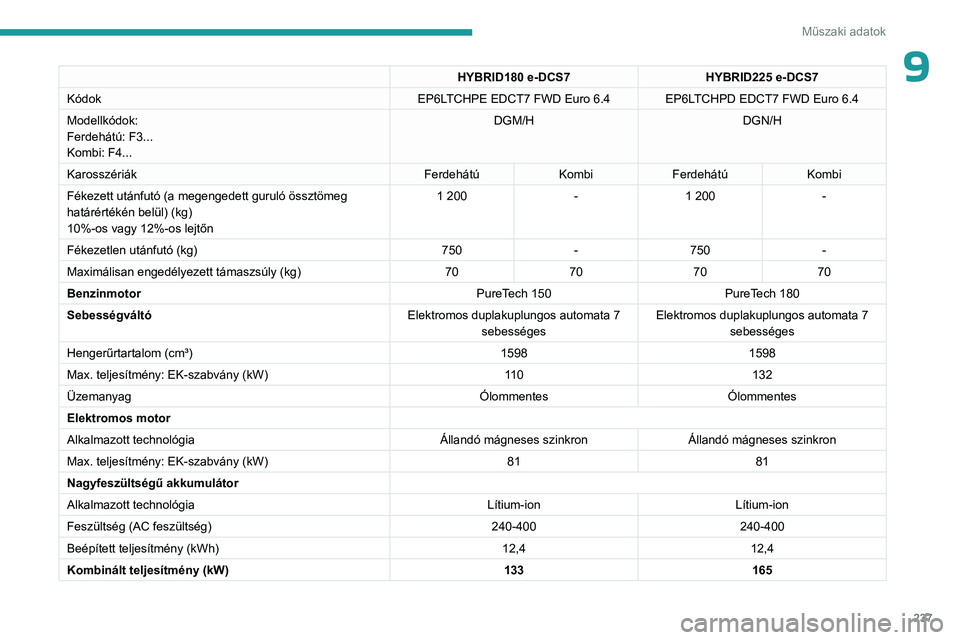

237
Műszaki adatok
9HYBRID180 e-DCS7HYBRID225 e-DCS7
Kódok EP6LTCHPE EDCT7 FWD Euro
6.4 EP6LTCHPD EDCT7 FWD Euro 6.4
Modellkódok:
Ferdehátú: F3...
Kombi: F4... DGM/H
DGN/H
Karosszériák FerdehátúKombiFerdehátú Kombi
Fékezett utánfutó (a megengedett guruló össztömeg
határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 1

200 -1
200-
Fékezetlen utánfutó (kg) 750-750 -
Maximálisan engedélyezett támaszsúly (kg) 70707070
Benzinmotor PureTech
150 PureTech
180
Sebességváltó Elektromos duplakuplungos automata 7
sebességes Elektromos duplakuplungos automata 7
sebességes
Hengerűrtartalom (cm³) 15981598
Max. teljesítmény: EK-szabvány (kW) 11 0132
Üzemanyag Ólommentes Ólommentes
Elektromos motor
Alkalmazott technológia Állandó mágneses szinkronÁllandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW) 8181
Nagyfeszültségű akkumulátor
Alkalmazott technológia Lítium-ionLítium-ion
Feszültség (AC feszültség) 240-400240-400
Beépített teljesítmény (kWh) 12,412,4
Kombinált teljesítmény (kW) 133165

238

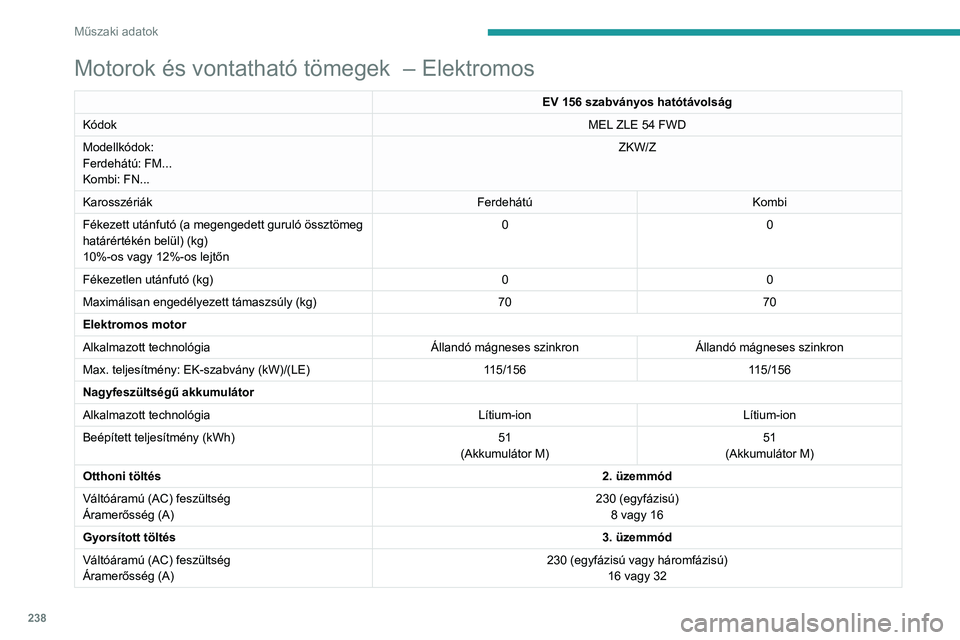

Műszaki adatok
Motorok és vontatható tömegek – Elektromos
EV 156 szabványos hatótávolság
Kódok MEL ZLE 54 FWD
Modellkódok:
Ferdehátú: FM...
Kombi: FN... ZKW/Z
Karosszériák FerdehátúKombi
Fékezett utánfutó (a megengedett guruló össztömeg
határértékén belül) (kg)
10%-os vagy 12%-os lejtőn 0
0
Fékezetlen utánfutó (kg) 00
Maximálisan engedélyezett támaszsúly (kg) 7070
Elektromos motor
Alkalmazott technológia Állandó mágneses szinkronÁllandó mágneses szinkron
Max. teljesítmény: EK-szabvány (kW)/(LE) 115/156115/156
Nagyfeszültségű akkumulátor
Alkalmazott technológia Lítium-ionLítium-ion
Beépített teljesítmény (kWh) 51
(Akkumulátor M) 51
(Akkumulátor M)
Otthoni töltés 2. üzemmód
Váltóáramú (AC) feszültség
Áramerősség (A) 230 (egyfázisú)
8 vagy 16
Gyorsított töltés 3. üzemmód
Váltóáramú (AC) feszültség
Áramerősség (A) 230 (egyfázisú vagy háromfázisú)
16 vagy 32
