Peugeot 308 CC 2009 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, PDF-Größe: 23.56 MB
Page 81 of 294
5
!
i
78

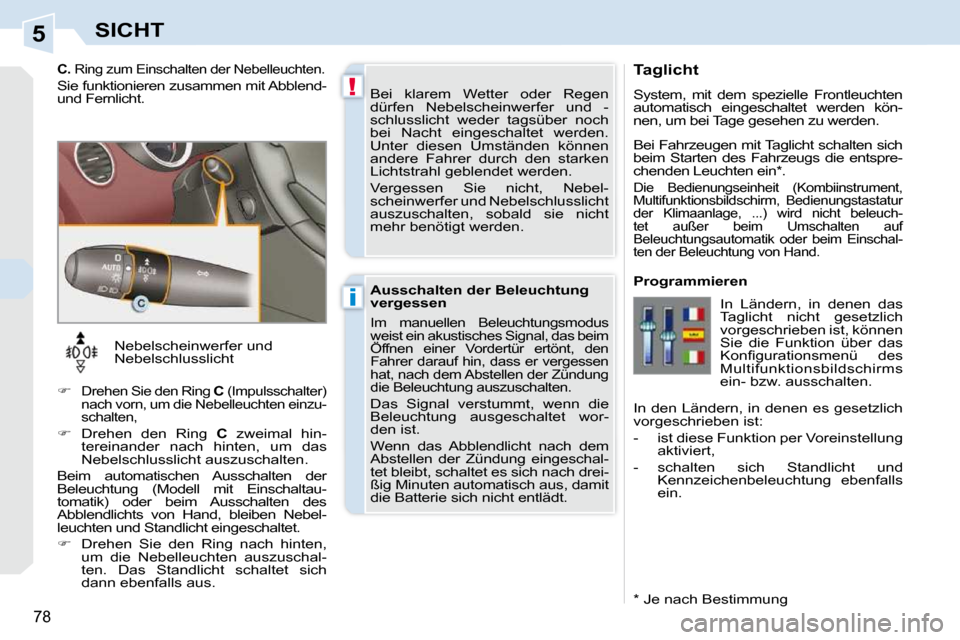

SICHT
Taglicht
System, mit dem spezielle Frontleuchten
automatisch eingeschaltet werden kön-
nen, um bei Tage gesehen zu werden.
* Je nach Bestimmung
Bei Fahrzeugen mit Taglicht schalten sich
beim Starten des Fahrzeugs die entspre-
chenden Leuchten ein * .
Die Bedienungseinheit (Kombiinstrument,
Multifunktionsbildschirm, Bedienungstastatur
der Klimaanlage, ...) wird nicht beleuch-
tet außer beim Umschalten auf
Beleuchtungsautomatik oder beim Einschal-
ten der Beleuchtung von Hand.
Programmieren
In Ländern, in denen das
Taglicht nicht gesetzlich
vorgeschrieben ist, können
Sie die Funktion über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
ein- bzw. ausschalten.
In den Ländern, in denen es gesetzlich
vorgeschrieben ist:
- ist diese Funktion per Voreinstellung aktiviert,
- schalten sich Standlicht und Kennzeichenbeleuchtung ebenfalls
ein.
Nebelscheinwerfer und
Nebelschlusslicht
Drehen Sie den Ring C (Impulsschalter)
nach vorn, um die Nebelleuchten einzu-
schalten,
Drehen den Ring C zweimal hin-
tereinander nach hinten, um das
Nebelschlusslicht auszuschalten.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschaltau-
tomatik) oder beim Ausschalten des
Abblendlichts von Hand, bleiben Nebel-
leuchten und Standlicht eingeschaltet.
Drehen Sie den Ring nach hinten,
um die Nebelleuchten auszuschal-
ten. Das Standlicht schaltet sich
dann ebenfalls aus. Bei klarem Wetter oder Regen
dürfen Nebelscheinwerfer und -
schlusslicht weder tagsüber noch
bei Nacht eingeschaltet werden.
Unter diesen Umständen können
andere Fahrer durch den starken
Lichtstrahl geblendet werden.
Vergessen Sie nicht, Nebel-
scheinwerfer und Nebelschlusslicht
auszuschalten, sobald sie nicht
mehr benötigt werden.
Ausschalten der Beleuchtung
vergessen
Im manuellen Beleuchtungsmodus
weist ein akustisches Signal, das beim
Öffnen einer Vordertür ertönt, den
Fahrer darauf hin, dass er vergessen
hat, nach dem Abstellen der Zündung
die Beleuchtung auszuschalten.
Das Signal verstummt, wenn die
Beleuchtung ausgeschaltet wor-
den ist.
Wenn das Abblendlicht nach dem
Abstellen der Zündung eingeschal-
tet bleibt, schaltet es sich nach drei-
ßig Minuten automatisch aus, damit
die Batterie sich nicht entlädt.
C. Ring zum Einschalten der Nebelleuchten.
Sie funktionieren zusammen mit Abblend-
und Fernlicht.
Page 82 of 294
5
!
AUTO
79
SICHT

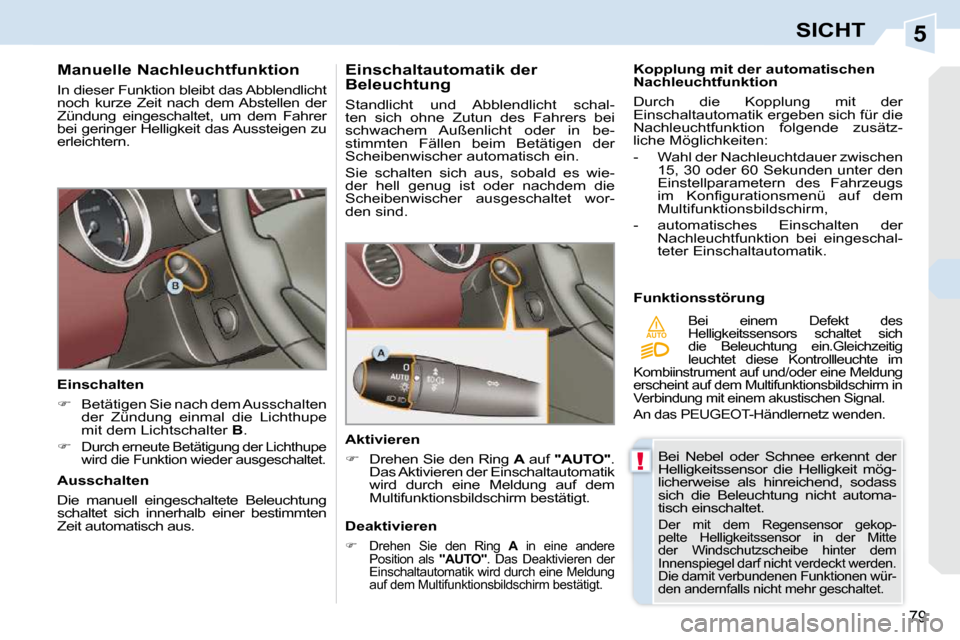

Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblendlicht
noch kurze Zeit nach dem Abstellen der
Zündung eingeschaltet, um dem Fahrer
bei geringer Helligkeit das Aussteigen zu
erleichtern.
Einschalten
Betätigen Sie nach dem Ausschalten
der Zündung einmal die Lichthupe
mit dem Lichtschalter B .
Durch erneute Betätigung der Lichthupe
wird die Funktion wieder ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten
Zeit automatisch aus. Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schal-
ten sich ohne Zutun des Fahrers bei
schwachem Außenlicht oder in be-
stimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wie-
der hell genug ist oder nachdem die
Scheibenwischer ausgeschaltet wor-
den sind.
Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit mög-
licherweise als hinreichend, sodass
sich die Beleuchtung nicht automa-
tisch einschaltet.
Der mit dem Regensensor gekop-
pelte Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt werden.
Die damit verbundenen Funktionen wür-
den andernfalls nicht mehr geschaltet.
Kopplung mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der
Einschaltautomatik ergeben sich für die
Nachleuchtfunktion folgende zusätz-
liche Möglichkeiten:
- Wahl der Nachleuchtdauer zwischen 15, 30 oder 60 Sekunden unter den
Einstellparametern des Fahrzeugs
i m K o n fi g u r a t i o n s m e n ü a u f d e m
Multifunktionsbildschirm,
- automatisches Einschalten der Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Aktivieren
Drehen Sie den Ring A auf "AUTO" .
Das Aktivieren der Einschaltautomatik
wird durch eine Meldung auf dem
Multifunktionsbildschirm bestätigt.
Deaktivieren
Drehen Sie den Ring A in eine andere
Position als "AUTO" . Das Deaktivieren der
Einschaltautomatik wird durch eine Meldung
auf dem Multifunktionsbildschirm bestätigt.
Funktionsstörung
Bei einem Defekt des
Helligkeitssensors schaltet sich
die Beleuchtung ein.Gleichzeitig
leuchtet diese Kontrollleuchte im
Kombiinstrument auf und/oder eine Meldung
erscheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal.
An das PEUGEOT-Händlernetz wenden.
Page 83 of 294
5
ii
80
SICHT

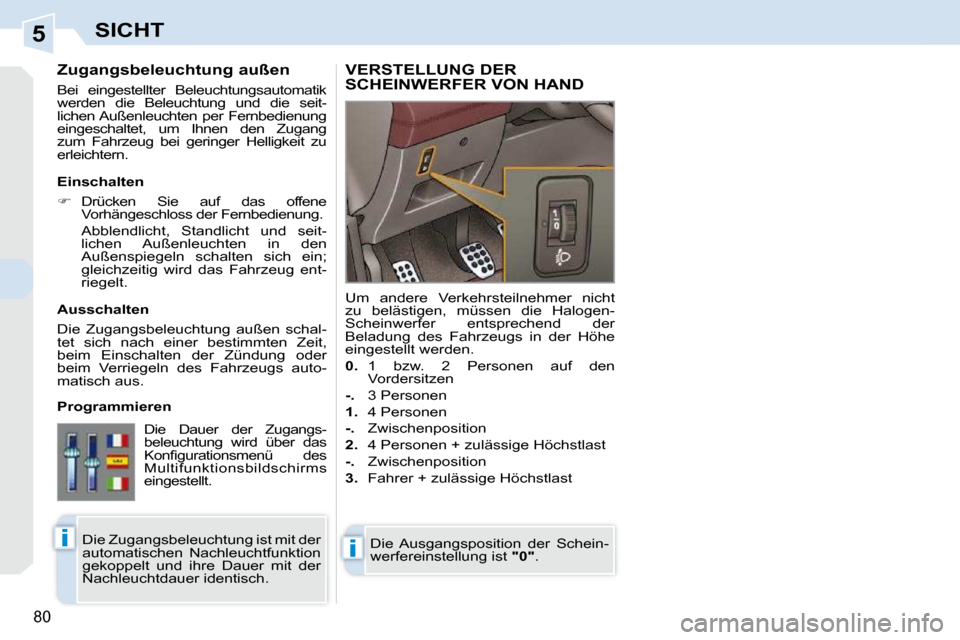

Zugangsbeleuchtung außen
Bei eingestellter Beleuchtungsautomatik
werden die Beleuchtung und die seit-
lichen Außenleuchten per Fernbedienung
eingeschaltet, um Ihnen den Zugang
zum Fahrzeug bei geringer Helligkeit zu
erleichtern.
Einschalten
Drücken Sie auf das offene
Vorhängeschloss der Fernbedienung.
Abblendlicht, Standlicht und seit- lichen Außenleuchten in den
Außenspiegeln schalten sich ein;
gleichzeitig wird das Fahrzeug ent-
riegelt.
Ausschalten
Die Zugangsbeleuchtung außen schal-
tet sich nach einer bestimmten Zeit,
beim Einschalten der Zündung oder
beim Verriegeln des Fahrzeugs auto-
matisch aus.
Programmieren
Die Dauer der Zugangs-
beleuchtung wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
eingestellt.
Die Zugangsbeleuchtung ist mit der
automatischen Nachleuchtfunktion
gekoppelt und ihre Dauer mit der
Nachleuchtdauer identisch.
VERSTELLUNG DER SCHEINWERFER VON HAND
Die Ausgangsposition der Schein-
werfereinstellung ist "0".
Um andere Verkehrsteilnehmer nicht
zu belästigen, müssen die Halogen-
Scheinwerfer entsprechend der
Beladung des Fahrzeugs in der Höhe
eingestellt werden.
0. 1 bzw. 2 Personen auf den
Vordersitzen
-. 3 Personen
1. 4 Personen
-. Zwischenposition
2. 4 Personen + zulässige Höchstlast
-. Zwischenposition
3. Fahrer + zulässige Höchstlast
Page 84 of 294
5
!
AUTO
79
SICHT
Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblendlicht
noch kurze Zeit nach dem Abstellen der
Zündung eingeschaltet, um dem Fahrer
bei geringer Helligkeit das Aussteigen zu
erleichtern.
Einschalten
Betätigen Sie nach dem Ausschalten
der Zündung einmal die Lichthupe
mit dem Lichtschalter B .
Durch erneute Betätigung der Lichthupe
wird die Funktion wieder ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuchtung
schaltet sich innerhalb einer bestimmten
Zeit automatisch aus. Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schal-
ten sich ohne Zutun des Fahrers bei
schwachem Außenlicht oder in be-
stimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wie-
der hell genug ist oder nachdem die
Scheibenwischer ausgeschaltet wor-
den sind.
Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit mög-
licherweise als hinreichend, sodass
sich die Beleuchtung nicht automa-
tisch einschaltet.
Der mit dem Regensensor gekop-
pelte Helligkeitssensor in der Mitte
der Windschutzscheibe hinter dem
Innenspiegel darf nicht verdeckt werden.
Die damit verbundenen Funktionen wür-
den andernfalls nicht mehr geschaltet.
Kopplung mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der
Einschaltautomatik ergeben sich für die
Nachleuchtfunktion folgende zusätz-
liche Möglichkeiten:
- Wahl der Nachleuchtdauer zwischen 15, 30 oder 60 Sekunden unter den
Einstellparametern des Fahrzeugs
i m K o n fi g u r a t i o n s m e n ü a u f d e m
Multifunktionsbildschirm,
- automatisches Einschalten der Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Aktivieren
Drehen Sie den Ring A auf "AUTO" .
Das Aktivieren der Einschaltautomatik
wird durch eine Meldung auf dem
Multifunktionsbildschirm bestätigt.
Deaktivieren
Drehen Sie den Ring A in eine andere
Position als "AUTO" . Das Deaktivieren der
Einschaltautomatik wird durch eine Meldung
auf dem Multifunktionsbildschirm bestätigt.
Funktionsstörung
Bei einem Defekt des
Helligkeitssensors schaltet sich
die Beleuchtung ein.Gleichzeitig
leuchtet diese Kontrollleuchte im
Kombiinstrument auf und/oder eine Meldung
erscheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal.
An das PEUGEOT-Händlernetz wenden.
Page 85 of 294
5
ii
80
SICHT
Zugangsbeleuchtung außen
Bei eingestellter Beleuchtungsautomatik
werden die Beleuchtung und die seit-
lichen Außenleuchten per Fernbedienung
eingeschaltet, um Ihnen den Zugang
zum Fahrzeug bei geringer Helligkeit zu
erleichtern.
Einschalten
Drücken Sie auf das offene
Vorhängeschloss der Fernbedienung.
Abblendlicht, Standlicht und seit- lichen Außenleuchten in den
Außenspiegeln schalten sich ein;
gleichzeitig wird das Fahrzeug ent-
riegelt.
Ausschalten
Die Zugangsbeleuchtung außen schal-
tet sich nach einer bestimmten Zeit,
beim Einschalten der Zündung oder
beim Verriegeln des Fahrzeugs auto-
matisch aus.
Programmieren
Die Dauer der Zugangs-
beleuchtung wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
eingestellt.
Die Zugangsbeleuchtung ist mit der
automatischen Nachleuchtfunktion
gekoppelt und ihre Dauer mit der
Nachleuchtdauer identisch.
VERSTELLUNG DER SCHEINWERFER VON HAND
Die Ausgangsposition der Schein-
werfereinstellung ist "0".
Um andere Verkehrsteilnehmer nicht
zu belästigen, müssen die Halogen-
Scheinwerfer entsprechend der
Beladung des Fahrzeugs in der Höhe
eingestellt werden.
0. 1 bzw. 2 Personen auf den
Vordersitzen
-. 3 Personen
1. 4 Personen
-. Zwischenposition
2. 4 Personen + zulässige Höchstlast
-. Zwischenposition
3. Fahrer + zulässige Höchstlast
Page 86 of 294
5
ii
80
SICHT
Zugangsbeleuchtung außen
Bei eingestellter Beleuchtungsautomatik
werden die Beleuchtung und die seit-
lichen Außenleuchten per Fernbedienung
eingeschaltet, um Ihnen den Zugang
zum Fahrzeug bei geringer Helligkeit zu
erleichtern.
Einschalten
Drücken Sie auf das offene
Vorhängeschloss der Fernbedienung.
Abblendlicht, Standlicht und seit- lichen Außenleuchten in den
Außenspiegeln schalten sich ein;
gleichzeitig wird das Fahrzeug ent-
riegelt.
Ausschalten
Die Zugangsbeleuchtung außen schal-
tet sich nach einer bestimmten Zeit,
beim Einschalten der Zündung oder
beim Verriegeln des Fahrzeugs auto-
matisch aus.
Programmieren
Die Dauer der Zugangs-
beleuchtung wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
eingestellt.
Die Zugangsbeleuchtung ist mit der
automatischen Nachleuchtfunktion
gekoppelt und ihre Dauer mit der
Nachleuchtdauer identisch.
VERSTELLUNG DER SCHEINWERFER VON HAND
Die Ausgangsposition der Schein-
werfereinstellung ist "0".
Um andere Verkehrsteilnehmer nicht
zu belästigen, müssen die Halogen-
Scheinwerfer entsprechend der
Beladung des Fahrzeugs in der Höhe
eingestellt werden.
0. 1 bzw. 2 Personen auf den
Vordersitzen
-. 3 Personen
1. 4 Personen
-. Zwischenposition
2. 4 Personen + zulässige Höchstlast
-. Zwischenposition
3. Fahrer + zulässige Höchstlast
Page 87 of 294
5
!
i
81
SICHT

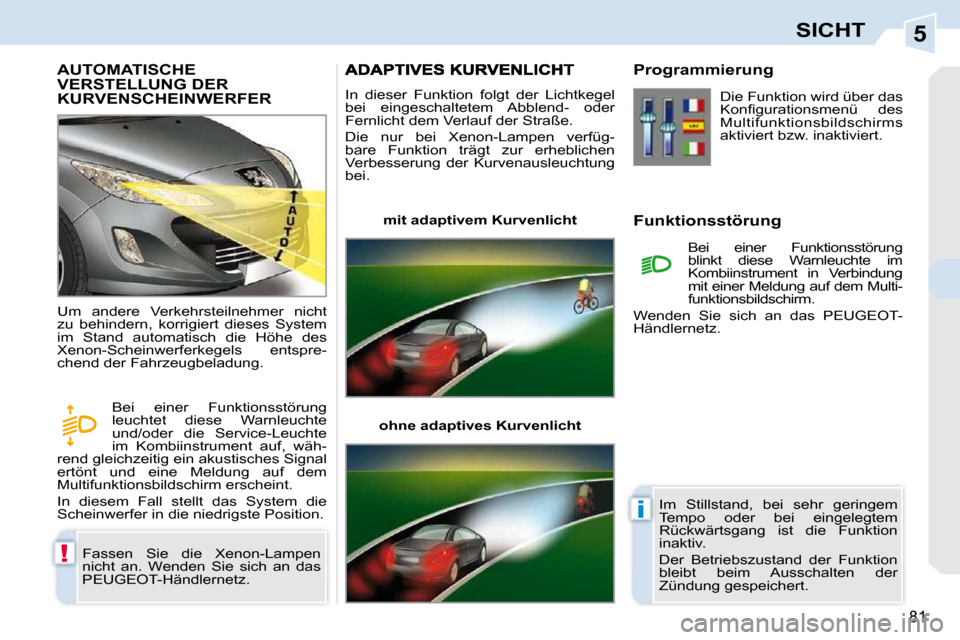

AUTOMATISCHE VERSTELLUNG DER KURVENSCHEINWERFER
Fassen Sie die Xenon-Lampen
nicht an. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Um andere Verkehrsteilnehmer nicht
zu behindern, korrigiert dieses System
im Stand automatisch die Höhe des
Xenon-Scheinwerferkegels entspre-
chend der Fahrzeugbeladung.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte
und/oder die Service-Leuchte
im Kombiinstrument auf, wäh-
rend gleichzeitig ein akustisches Signal
ertönt und eine Meldung auf dem
Multifunktionsbildschirm erscheint.
In diesem Fall stellt das System die
Scheinwerfer in die niedrigste Position.
In dieser Funktion folgt der Lichtkegel
bei eingeschaltetem Abblend- oder
Fernlicht dem Verlauf der Straße.
Die nur bei Xenon-Lampen verfüg-
bare Funktion trägt zur erheblichen
Verbesserung der Kurvenausleuchtung
bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht Programmierung
Funktionsstörung
Die Funktion wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
aktiviert bzw. inaktiviert.
Bei einer Funktionsstörung
blinkt diese Warnleuchte im
Kombiinstrument in Verbindung
mit einer Meldung auf dem Multi-
funktionsbildschirm.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Im Stillstand, bei sehr geringem
Tempo oder bei eingelegtem
Rückwärtsgang ist die Funktion
inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der
Zündung gespeichert.
Page 88 of 294
5
!
i
81
SICHT
AUTOMATISCHE VERSTELLUNG DER KURVENSCHEINWERFER
Fassen Sie die Xenon-Lampen
nicht an. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Um andere Verkehrsteilnehmer nicht
zu behindern, korrigiert dieses System
im Stand automatisch die Höhe des
Xenon-Scheinwerferkegels entspre-
chend der Fahrzeugbeladung.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte
und/oder die Service-Leuchte
im Kombiinstrument auf, wäh-
rend gleichzeitig ein akustisches Signal
ertönt und eine Meldung auf dem
Multifunktionsbildschirm erscheint.
In diesem Fall stellt das System die
Scheinwerfer in die niedrigste Position.
In dieser Funktion folgt der Lichtkegel
bei eingeschaltetem Abblend- oder
Fernlicht dem Verlauf der Straße.
Die nur bei Xenon-Lampen verfüg-
bare Funktion trägt zur erheblichen
Verbesserung der Kurvenausleuchtung
bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht Programmierung
Funktionsstörung
Die Funktion wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
aktiviert bzw. inaktiviert.
Bei einer Funktionsstörung
blinkt diese Warnleuchte im
Kombiinstrument in Verbindung
mit einer Meldung auf dem Multi-
funktionsbildschirm.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Im Stillstand, bei sehr geringem
Tempo oder bei eingelegtem
Rückwärtsgang ist die Funktion
inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der
Zündung gespeichert.
Page 89 of 294
5
82
SICHT

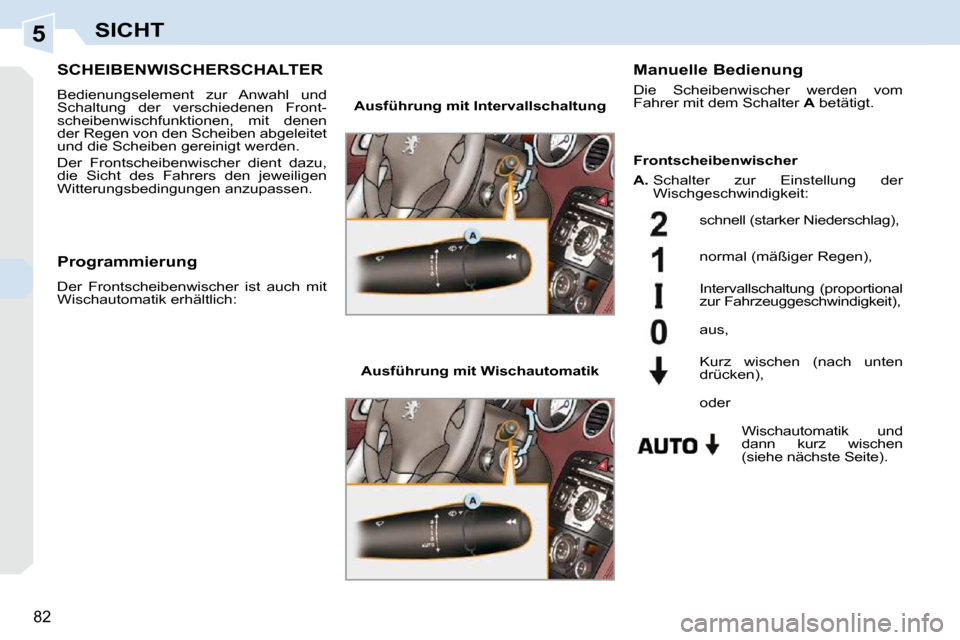

SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
scheibenwischfunktionen, mit denen
der Regen von den Scheiben abgeleitet
und die Scheiben gereinigt werden.
Der Frontscheibenwischer dient dazu,
die Sicht des Fahrers den jeweiligen
Witterungsbedingungen anzupassen. Manuelle Bedienung
Die Scheibenwischer werden vom
Fahrer mit dem Schalter
A betätigt.
Ausführung mit Intervallschaltung
Ausführung mit Wischautomatik schnell (starker Niederschlag),
normal (mäßiger Regen),
Intervallschaltung (proportional
zur Fahrzeuggeschwindigkeit),
Wischautomatik und
dann kurz wischen
(siehe nächste Seite) .
aus,
Kurz wischen (nach unten
drücken),
Programmierung
Der Frontscheibenwischer ist auch mit
Wischautomatik erhältlich: Frontscheibenwischer
A. Schalter zur Einstellung der
Wischgeschwindigkeit:
oder
Page 90 of 294
5
!
i
83
SICHT

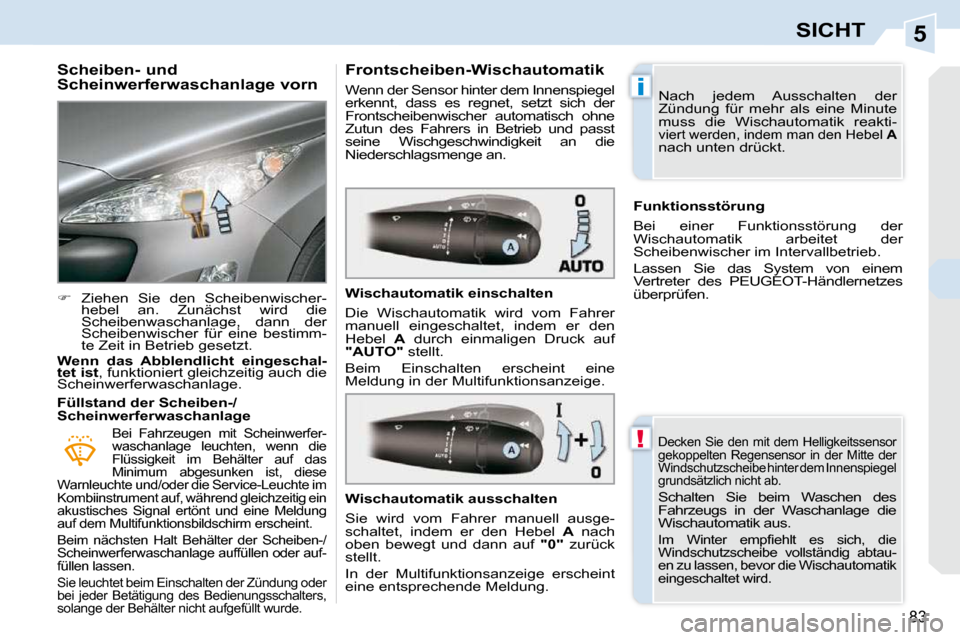

Scheiben- und
Scheinwerferwaschanlage vorn
Ziehen Sie den Scheibenwischer-
hebel an. Zunächst wird die
Scheibenwaschanlage, dann der
Scheibenwischer für eine bestimm-
te Zeit in Betrieb gesetzt.
Wenn das Abblendlicht eingeschal-
tet ist , funktioniert gleichzeitig auch die
Scheinwerferwaschanlage.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerfer-
waschanlage leuchten, wenn die
Flüssigkeit im Behälter auf das
Minimum abgesunken ist, diese
Warnleuchte und/oder die Service-Leuchte im
Kombiinstrument auf, während gleichzeitig ein
akustisches Signal ertönt und eine Meldung
auf dem Multifunktionsbildschirm erscheint.
Beim nächsten Halt Behälter der Scheiben-/
Scheinwerferwaschanlage auffüllen oder auf-
füllen lassen.
Sie leuchtet beim Einschalten der Zündung oder
bei jeder Betätigung des Bedienungsschalters,
solange der Behälter nicht aufgefüllt wurde.
Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspiegel
erkennt, dass es regnet, setzt sich der
Frontscheibenwischer automatisch ohne
Zutun des Fahrers in Betrieb und passt
seine Wischgeschwindigkeit an die
Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel A durch einmaligen Druck auf
"AUTO" stellt.
Beim Einschalten erscheint eine
Meldung in der Multifunktionsanzeige.
Decken Sie den mit dem Helligkeitssensor
gekoppelten Regensensor in der Mitte der
Windschutzscheibe hinter dem Innenspiegel
grundsätzlich nicht ab.
Schalten Sie beim Waschen des
Fahrzeugs in der Waschanlage die
Wischautomatik aus.
I m W i n t e r e m p fi e h l t e s s i c h , d i e
Windschutzscheibe vollständig abtau-
en zu lassen, bevor die Wischautomatik
eingeschaltet wird.
Nach jedem Ausschalten der
Zündung für mehr als eine Minute
muss die Wischautomatik reakti-
viert werden, indem man den Hebel A
nach unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel A nach
oben bewegt und dann auf "0" zurück
stellt.
In der Multifunktionsanzeige erscheint
eine entsprechende Meldung. Funktionsstörung
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallbetrieb.
Lassen Sie das System von einem
Vertreter des PEUGEOT-Händlernetzes
überprüfen.
