Peugeot 308 CC 2010.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 CC, Model: Peugeot 308 CC 2010.5Pages: 280, PDF-Größe: 19.39 MB
Page 181 of 280
11
165

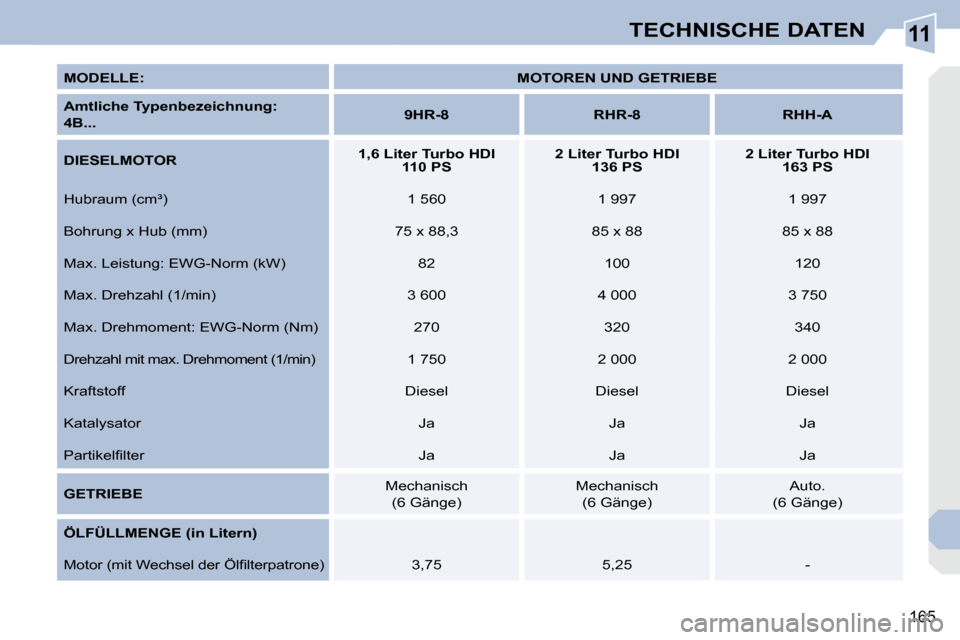

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtliche Typenbezeichnung:
4
B...
9HR-8 RHR-8 RHH-A
DIESELMOTOR
1,6 Liter Turbo HDI
110 PS
2 Liter Turbo HDI
136 PS
2 Liter Turbo HDI
163 PS
Hubraum (cm³) 1 560 1 997 1 997
Bohrung x Hub (mm) 75 x 88,3 85 x 88 85 x 88
Max. Leistung: EWG-Norm (kW) 82 100 120
Max. Drehzahl (1/min) 3 600 4 000 3 750
Max. Drehmoment: EWG-Norm (Nm) 270 320 340
Drehzahl mit max. Drehmoment (1/min) 1 750 2 0 00 2 000
Kraftstoff Diesel Diesel Diesel
Katalysator Ja Ja Ja
P a r t i k e l fi l t e r Ja Ja Ja
GETRIEBE Mechanisch
(6 Gänge) Mechanisch
(6 Gänge) Auto.
(6 Gänge)
ÖLFÜLLMENGE (in Litern)
M o t o r ( m i t W e c h s e l d e r Ö l fi l t e r p a t r o n e ) 3,75 5,25 -
Page 182 of 280
11
163
TECHNISCHE DATEN

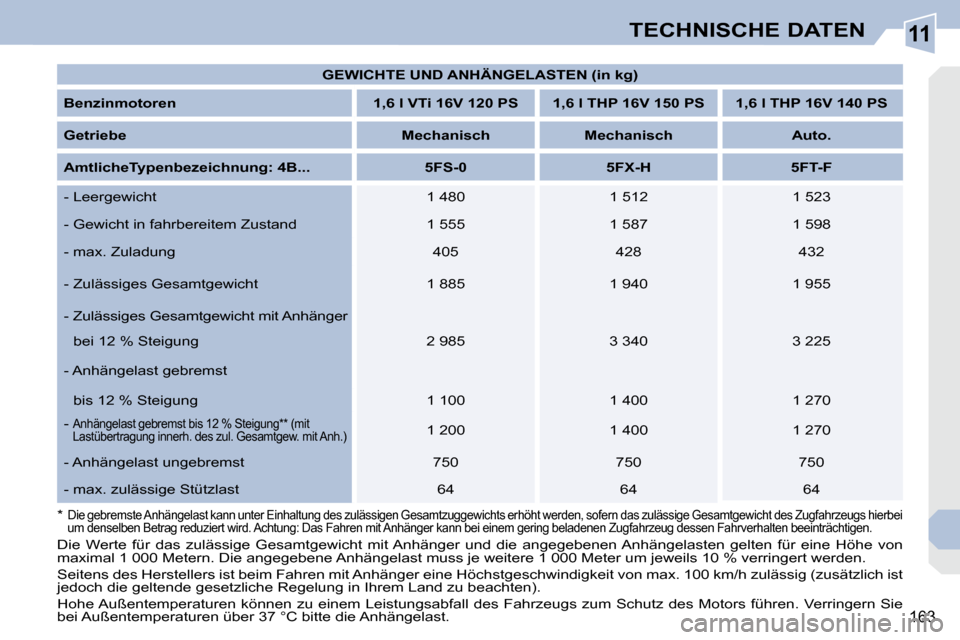

GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren 1,6 l VTi 16V 120 PS 1,6 l THP 16V 150 PS 1,6 l THP 16V 140 PS
Getriebe
Mechanisch Mechanisch Auto.
Amtliche
Typenbezeichnung: 4B... 5FS-0 5FX-H 5FT-F
- Leergewicht 1 480 1 512 1 523
- Gewicht in fahrbereitem Zustand 1 555 1 587 1 598
- max. Zuladung 405 428 432
- Zulässiges Gesamtgewicht 1 885 1 940 1 955
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung 2 985 3 340 3 225
- Anhängelast gebremst
bis 12 % Steigung 1 100 1 400 1 270
-
Anhängelast gebremst bis 12 % Steigung* * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh .) 1 200 1 400 1 270
- Anhängelast ungebremst 750 750 750
- max. zulässige Stützlast 64 64 64
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weit ere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstg eschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des
zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird. Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.
Page 183 of 280
11
164
TECHNISCHE DATEN
* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs um
denselben Betrag reduziert wird. Achtung: Das Fahre n mit Anhänger kann bei einem gering beladenen Zugf ahrzeug dessen Fahrverhalten beeinträchtigen.
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern.
Die angegebene Anhängelast muss je weitere 1 000 M eter um jeweils 10 % verringert werden. Seitens des Herstellers ist beim Fahren mit Anhänger
eine Höchstgeschwindigkeit von max. 100 km/h zuläss ig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des F ahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

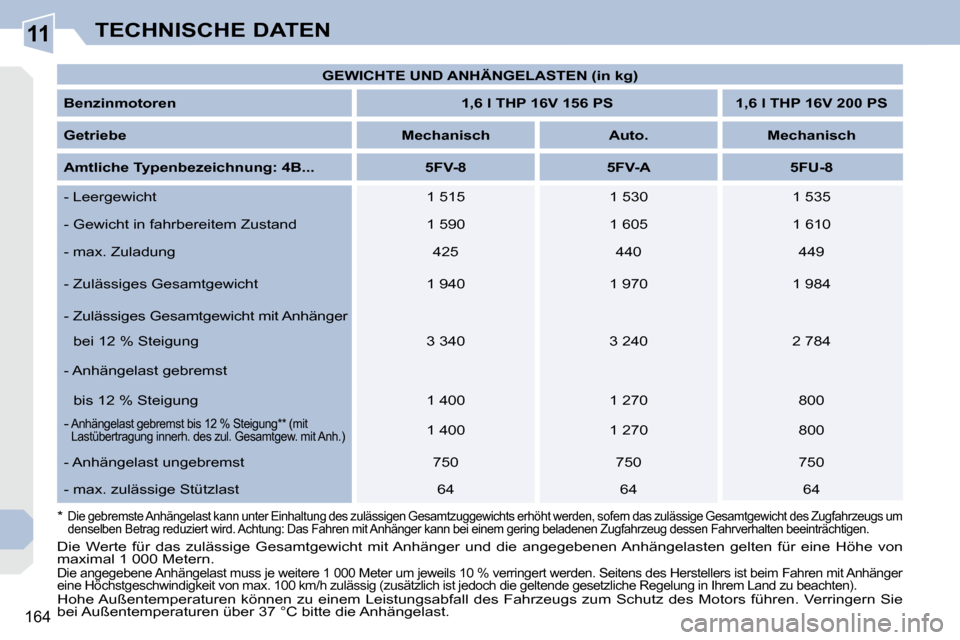

GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,6 l THP 16V 156 PS 1,6 l THP 16V 200 PS
Getriebe
Mechanisch Auto. Mechanisch
Amtliche Typenbezeichnung: 4B... 5FV-8 5FV-A 5FU-8
- Leergewicht 1 515 1 530 1 535
- Gewicht in fahrbereitem Zustand 1 590 1 605 1 610
- max. Zuladung 425 440 449
- Zulässiges Gesamtgewicht 1 940 1 970 1 984
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung 3 340 3 240 2 784
- Anhängelast gebremst
bis 12 % Steigung 1 400 1 270 800
-
Anhängelast gebremst bis 12 % Steigung* * (mit Lastübertragung innerh. des zul. Gesamtgew. mit Anh .) 1 400 1 270 800
- Anhängelast ungebremst 750 750 750
- max. zulässige Stützlast 64 64 64
Page 184 of 280
11
166
TECHNISCHE DATEN
* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird. Achtung: Das Fa hren mit Anhänger kann bei einem gering beladenen Z ugfahrzeug dessen Fahrverhalten beeinträchtigen.

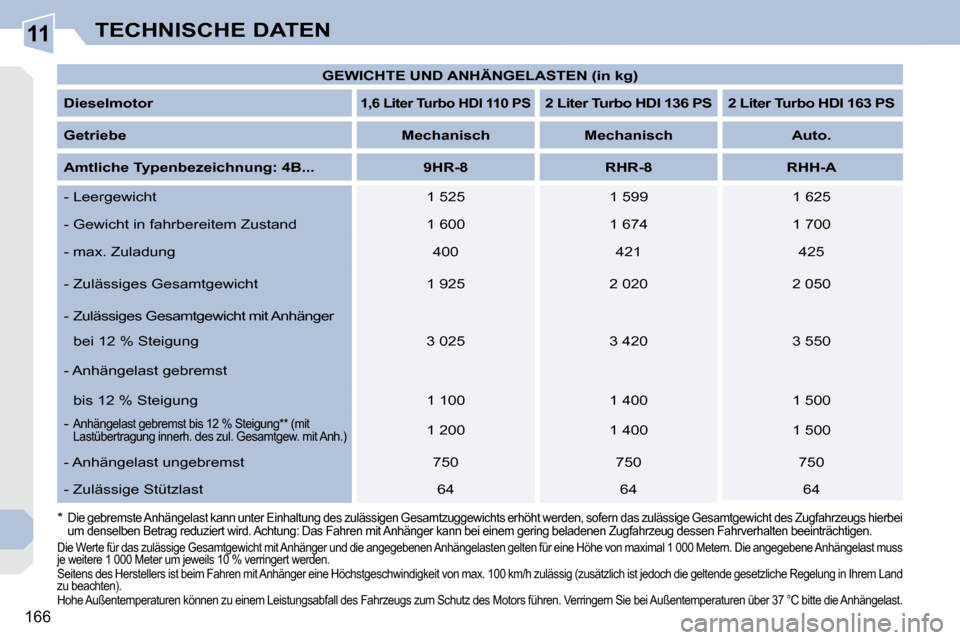

GEWICHTE UND ANHÄNGELASTEN (in kg)
Dieselmotor
1,6 Liter Turbo HDI 110 PS
2 Liter Turbo HDI 136 PS 2 Liter Turbo HDI 163 PS
Getriebe
Mechanisch Mechanisch Auto.
Amtliche Typenbezeichnung: 4B... 9HR-8 RHR-8 RHH-A
- Leergewicht 1 525 1 599 1 625
- Gewicht in fahrbereitem Zustand 1 600 1 674 1 700
- max. Zuladung 400 421 425
- Zulässiges Gesamtgewicht 1 925 2 020 2 050
- Zulässiges Gesamtgewicht mit Anhänger
bei 12 % Steigung 3 025 3 420 3 550
- Anhängelast gebremst
bis 12 % Steigung 1 100 1 400 1 500
-
Anhängelast gebremst bis 12 % Steigung* * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh .) 1 200 1 400 1 500
- Anhängelast ungebremst 750 750 750
- Zulässige Stützlast 64 64 64
Die Werte für das zulässige Gesamtgewicht mit Anhä nger und die angegebenen Anhängelasten gelten für e ine Höhe von maximal 1 000 Metern. Die angegebene A nhängelast muss
je weitere 1 000 Meter um jeweils 10 % verringert w erden.
Seitens des Herstellers ist beim Fahren mit Anhäng er eine Höchstgeschwindigkeit von max. 100 km/h zul ässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land
zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabf all des Fahrzeugs zum Schutz des Motors führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.
Page 185 of 280
11
167
TECHNISCHE DATEN

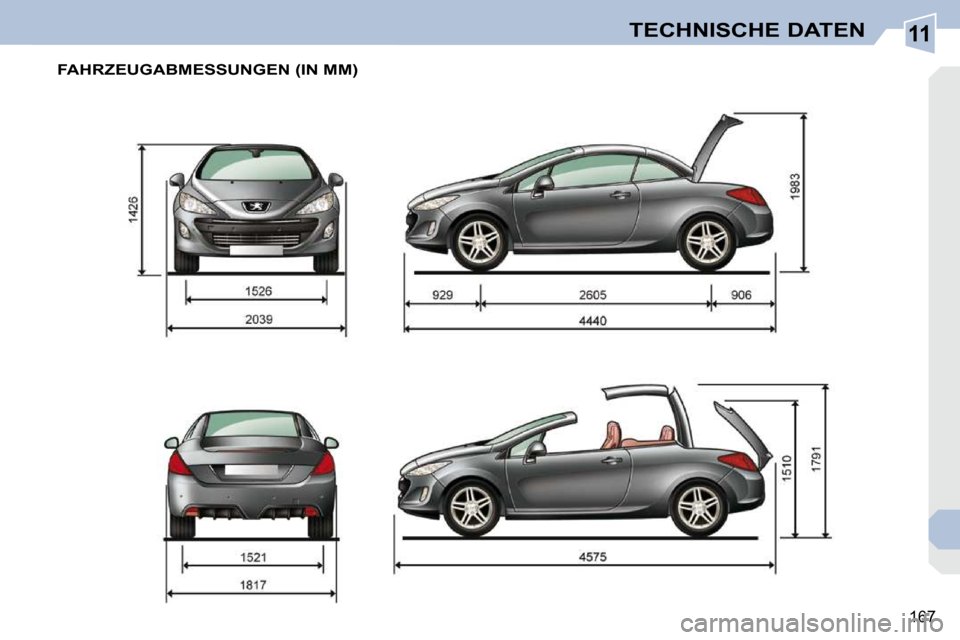

FAHRZEUGABMESSUNGEN (IN MM)
Page 186 of 280
11
!
i
168
TECHNISCHE DATEN

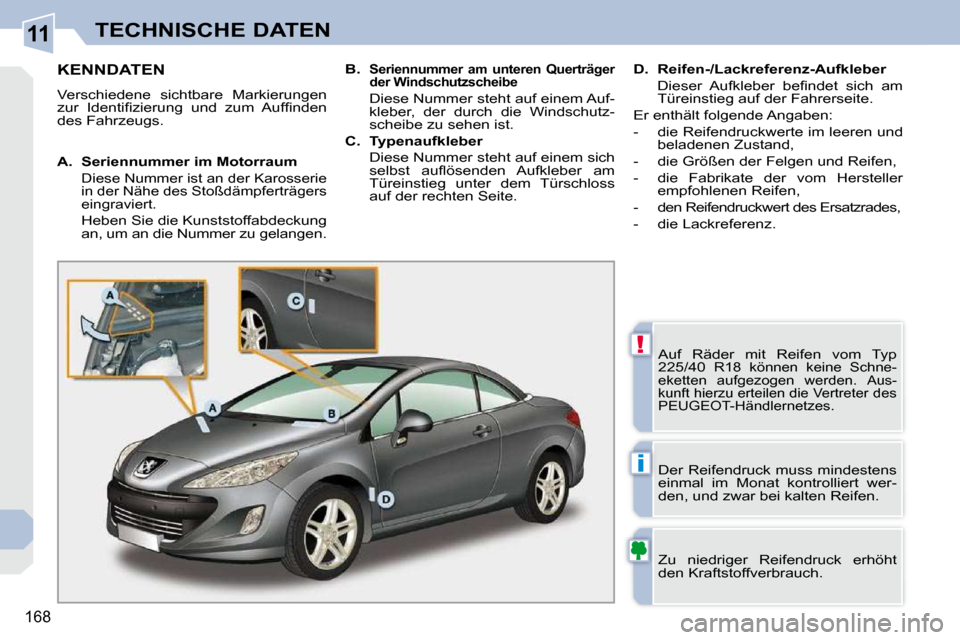

KENNDATEN
Verschiedene sichtbare Markierungen
z u r I d e n t i fi z i e r u n g u n d z u m A u f fi n d e n
des Fahrzeugs. Auf Räder mit Reifen vom Typ
225/40
R18 können keine Schne-
eketten aufgezogen werden. Aus-
kunft hierzu erteilen die Vertreter des
PEUGEOT-Händlernetzes.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.
A. Seriennummer im Motorraum
Diese Nummer ist an der Karosserie
in der Nähe des Stoßdämpferträgers
eingraviert.
Heben Sie die Kunststoffabdeckung an, um an die Nummer zu gelangen.
B.
Seriennummer am unteren Querträger
der Windschutzscheibe
Diese Nummer steht auf einem Auf-
kleber, der durch die Windschutz-
scheibe zu sehen ist.
C. Typenaufkleber
Diese Nummer steht auf einem sich s e l b s t a u fl ö s e n d e n A u f k l e b e r a m
Türeinstieg unter dem Türschloss
auf der rechten Seite.
D. Reifen-/Lackreferenz-Aufkleber
D i e s e r A u f k l e b e r b e fi n d e t s i c h a m Türeinstieg auf der Fahrerseite.
Er enthält folgende Angaben:
- die Reifendruckwerte im leeren und beladenen Zustand,
- die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller empfohlenen Reifen,
- den Reifendruckwert des Ersatzrades,
- die Lackreferenz.
Page 187 of 280
170

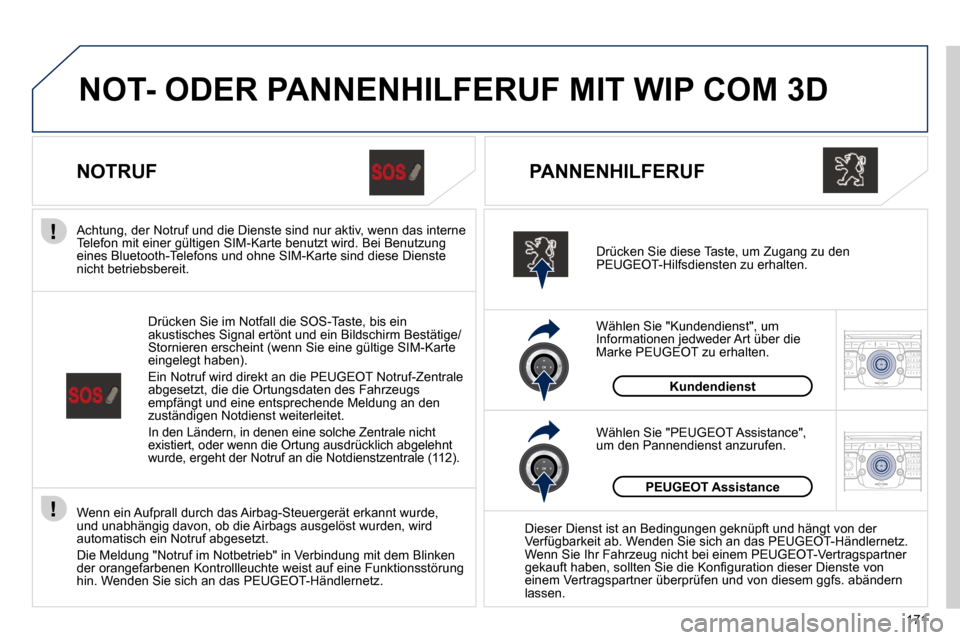

NOT- ODER PANNENHILFERUF
NOTRUF
Drücken Sie im Notfall länger als 2 Sekunden auf diese Taste. Durch Blinken der grünen Diode und eine Ansage wird bestätigt, dass der Anruf an die PEUGEOT-Notrufzentrale * abgesetzt wird.
Durch sofortigen erneuten Druck auf diese Taste wird der Anruf storniert. Die grüne Diode erlischt.
PANNENHILFERUF
Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner g e k a u f t h a b e n , s o l l t e n S i e d i e K o n fi g u r a t i o n d i e s e r D i e n s t e v o n e i n e m V e r t r a g s p a r t n e r ü b e r p r ü f e n u n d v o n d i e s e m g g f s . a b ä n d e r n l ä s s e n . I n m e h r s p r a c h i g e n L ä n d e r n i s t d i e K o n fi g u r a t i o n a u c h i n e i n e r Landessprache Ihrer Wahl möglich.
Beim Einschalten der Zündung leuchtet d i e g r ü n e K o n t r o l l l e u c h t e f ü r d i e D a u e r v o n 3 Sekunden auf und zeigt damit an, dass das System ordnungsgemäß funktioniert.
Durch sofortigen erneuten Druck auf diese Taste wird der Anruf storniert.
Die Stornierung wird durch eine Ansage bestätigt.
Drücken Sie länger als 2 Sekunden auf diese Taste, um Hilfe anzufordern, wenn Sie mit dem Fahrzeug liegen geblieben sind.
Eine Ansage bestätigt, dass der Anruf abgesetzt wird * .
FUNKTIONSWEISE DES SYSTEMS Sie leuchtet weiter (ohne Unterbrechung), wenn die Verbindung hergestellt ist. Bei Beendigung der Verbindung erlischt sie.
D i e s e r N o t r u f w i r d v o n d e r P E U G E O T - N o t r u f z e n t r a l e b e a r b e i t e t , d i e d i e Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Mel dung an den zuständigen Notdienst weiterleitet. In den Ländern, in denen eine solche Zentrale nicht existiert, oder wenn die Ortung a usdrücklich a b g e l e h n t w u r d e , w i r d d e r N o t r u f o h n e v o r h e r i g e O r t u n g d i r e k t v o n d e r Notdienstzentrale (112) bearbeitet.
Wenn das Airbag-Steuergerät einen Aufprall registriert, wird a u c h u n a b h ä n g i g v o n e i n e m e t w a i g e n A u s l ö s e n d e s A i r b a g s automatisch ein Notruf abgesetzt.
* D i e s e D i e n s t l e i s t u n g i s t a n B e d i n g u n g e n g e k n ü p f t u n d h ä n g t v o n d e r V e r f ü g b a r k e i t a b .
Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn die orangefarbene Kontrollleuchte blinkt, l i e g t e i n e F u n k t i o n s s t ö r u n g i m S y s t e m v o r . Wenn die orangefarbene Kontrollleuchte blinWenn die orangefarbene Kontrollleuc
Wenn die orangefarbende Kontrollleuchte ununterbrochen leuchtet, muss die Backup- Wenn die orangefarbende Kontrollleuchte enn die orangefarbende Kontrollleuchte
Batterie ersetzt werden. ununterbrochen leuchtet, muss die Backup-ununterbrochen leuchtet, muss die Backup-
Wenden Sie sich in beiden Fällen an das PEUGEOT-Händlernetz.
Page 188 of 280
171
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO8
TUV
7
PQRS 9
WXYZ0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR
BOOK
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO8
TUV
7
PQRS 9
WXYZ0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR
BOOK
NOT- ODER PANNENHILFERUF MIT WIP COM 3D
NOTRUF
Drücken Sie im Notfall die SOS-Taste, bis ein akustisches Signal ertönt und ein Bildschirm Bestätige/Stornieren erscheint (wenn Sie eine gültige SIM-Karte eingelegt haben).
Ein Notruf wird direkt an die PEUGEOT Notruf-Zentrale abgesetzt, die die Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung an den zuständigen Notdienst weiterleitet.
In den Ländern, in denen eine solche Zentrale nich
t existiert, oder wenn die Ortung ausdrücklich abgele hnt wurde, ergeht der Notruf an die Notdienstzentrale (112).
A c h t u n g , d e r N o t r u f u n d d i e D i e n s t e s i n d n u r a k t i v , w e n n d a s i n t e r n e Telefon mit einer gültigen SIM-Karte benutzt wird. Bei Benutzun g eines Bluetooth-Telefons und ohne SIM-Karte sind diese Dienste nicht betriebsbereit.
Drücken Sie diese Taste, um Zugang zu den PEUGEOT-Hilfsdiensten zu erhalten.
Kundendienst
Wenn ein Aufprall durch das Airbag-Steuergerät erkannt wurde, u n d u n a b h ä n g i g d a v o n , o b d i e A i r b a g s a u s g e l ö s t w u r d e n , w i r d automatisch ein Notruf abgesetzt.
Die Meldung "Notruf im Notbetrieb" in Verbindung mit dem Blinken der orangefarbenen Kontrollleuchte weist auf eine Funktionsst örung hin. Wenden Sie sich an das PEUGEOT-Händlernetz.
PANNENHILFERUF
Wählen Sie "Kundendienst", um Informationen jedweder Art über die Marke PEUGEOT zu erhalten.
Wählen Sie "PEUGEOT Assistance", um den Pannendienst anzurufen.
PEUGEOT Assistance
D i e s e r D i e n s t i s t a n B e d i n g u n g e n g e k n ü p f t u n d h ä n g t v o n d e r Verfügbarkeit ab. Wenden Sie sich an das PEUGEOT-Händlernetz. Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner g e k a u f t h a b e n , s o l l t e n S i e d i e K o n fi g u r a t i o n d i e s e r D i e n s t e v o n e i n e m V e r t r a g s p a r t n e r ü b e r p r ü f e n u n d v o n d i e s e m g g f s . a b ä n d e r n lassen.
Page 189 of 280
173
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
Das WIP Com 3D-System ist so eingerichtet, dass sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie sich für den Einbau in ein anderes Fahrzeug an einen Vertreter des PEUGEOT-Händlernetzes, um die Anlage k o n fi g u r i e r e n z u l a s s e n .
Bestimmte in dieser Bedienungsanleitung beschriebene Funktionen sind erst im Laufe des Jahres erhältlich.
WIP COM 3D
Aus Sicherheitsgründen darf der Fahrer Bedienungsschritte, die besondere Aufmerksamkeit erfordern, nur bei stehendem Fahrzeug ausführen.
Bei abgestelltem Motor schaltet sich das WIP Com 3D-System nach Aktivierung des Energiesparmodus aus, um die Batterie zu schonen.
01 Erste Schritte
02 Sprachbefehle und
Bedientasten am Lenkrad
03 Allgemeine Funktionen
04 Navigation-Zielführung
05 Verkehrsfunk
06 Radio
07
Laufwerke für Musik-Speichermedien
08 Telefonieren
09 Konfiguration
10 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.
S.
S. 174
176
179
184
193
195
196
201
205
206
INHALT
Häufig gestellte Fragen S. 211
AUTORADIO MULTIMEDIA/BLUETOOTH-TELEFON
GPS EUROPA
Page 190 of 280
174
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*

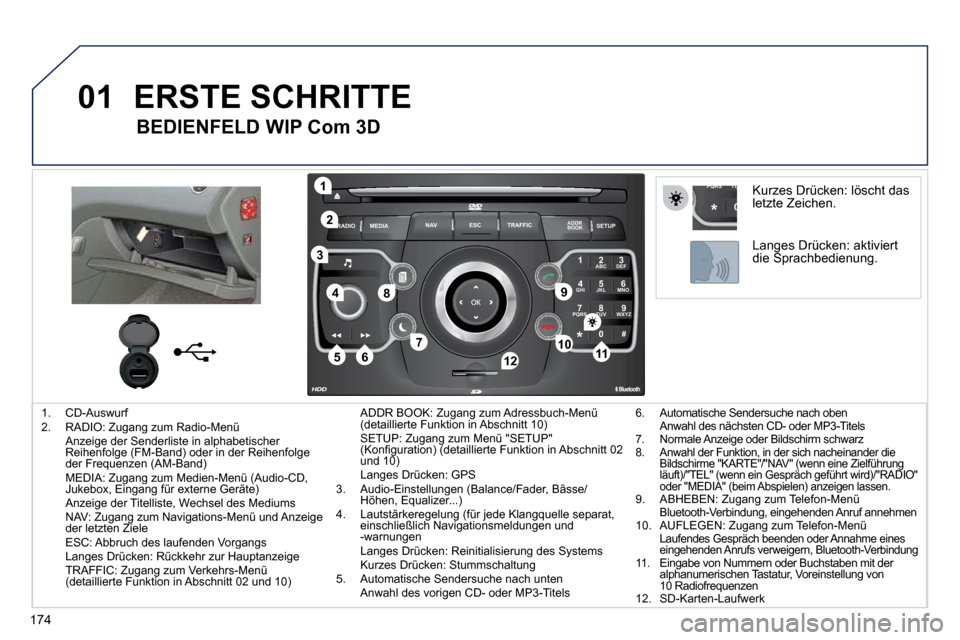

1. CD-Auswurf 2. RADIO: Zugang zum Radio-Menü Anzeige der Senderliste in alphabetischer Reihenfolge (FM-Band) oder in der Reihenfolge der Frequenzen (AM-Band) MEDIA: Zugang zum Medien-Menü (Audio-CD, Jukebox, Eingang für externe Geräte) Anzeige der Titelliste, Wechsel des Mediums NAV: Zugang zum Navigations-Menü und Anzeige der letzten Ziele ESC: Abbruch des laufenden Vorgangs Langes Drücken: Rückkehr zur Hauptanzeige TRAFFIC: Zugang zum Verkehrs-Menü (detaillierte Funktion in Abschnitt 02 und 10)
ADDR BOOK: Zugang zum Adressbuch-Menü (detaillierte Funktion in Abschnitt 10) SETUP: Zugang zum Menü "SETUP" ( K o n fi g u r a t i o n ) ( d e t a i l l i e r t e F u n k t i o n i n A b s c h n i t t 0 2 und 10) Langes Drücken: GPS 3. Audio-Einstellungen (Balance/Fader, Bässe/Höhen, Equalizer...) 4. Lautstärkeregelung (für jede Klangquelle separat, einschließlich Navigationsmeldungen und-warnungen Langes Drücken: Reinitialisierung des Systems Kurzes Drücken: Stummschaltung 5. Automatische Sendersuche nach unten Anwahl des vorigen CD- oder MP3-Titels
ERSTE SCHRITTE
BEDIENFELD WIP Com 3D
6. Automatische Sendersuche nach oben Anwahl des nächsten CD- oder MP3-Titels 7. Normale Anzeige oder Bildschirm schwarz 8. Anwahl der Funktion, in der sich nacheinander die Bildschirme "KARTE"/"NAV" (wenn eine Zielführung läuft)/"TEL" (wenn ein Gespräch geführt wird)/"RADI O" oder "MEDIA" (beim Abspielen) anzeigen lassen. 9. ABHEBEN: Zugang zum Telefon-Menü Bluetooth-Verbindung, eingehenden Anruf annehmen 10. AUFLEGEN: Zugang zum Telefon-Menü Laufendes Gespräch beenden oder Annahme eines eingehenden Anrufs verweigern, Bluetooth-Verbindung 11. Eingabe von Nummern oder Buchstaben mit der alphanumerischen Tastatur, Voreinstellung von 10 Radiofrequenzen 12. SD-Karten-Laufwerk
Kurzes Drücken: löscht das letzte Zeichen.
Langes Drücken: aktiviert die Sprachbedienung.
