Peugeot 308 CC 2013.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013.5, Model line: 308 CC, Model: Peugeot 308 CC 2013.5Pages: 268, PDF Dimensioni: 15.32 MB

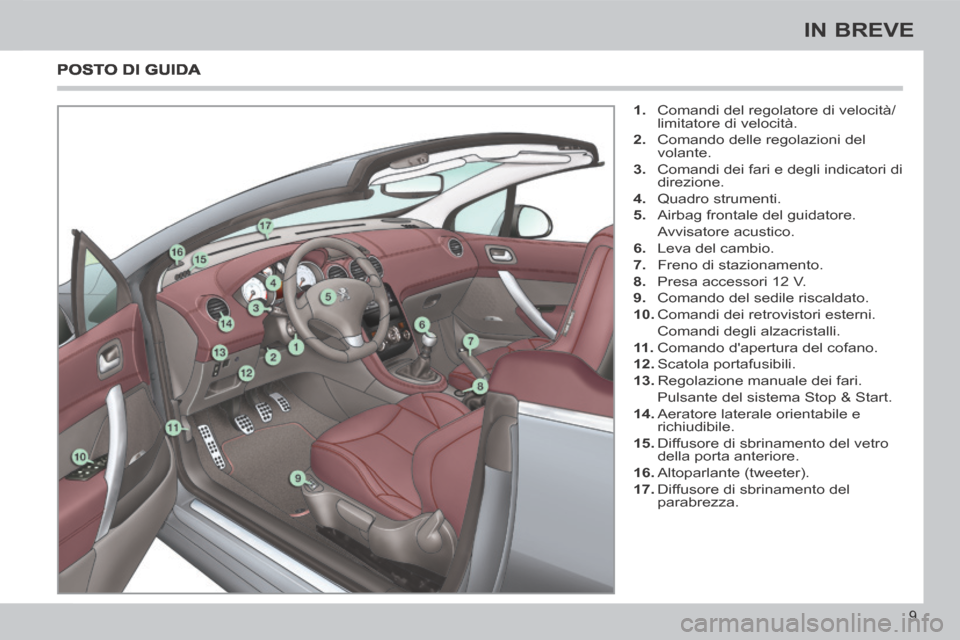

Page 11 of 268
9
IN BREVE
1. Comandi del regolatore di velocità/limitatore di velocità.
2. Comando delle regolazioni del volante.
3. Comandi dei fari e degli indicatori di direzione.
4. Quadro strumenti.
5. Airbag frontale del guidatore.
Avvisatore acustico.
6. Leva del cambio.
7. Freno di stazionamento.
8. Presa accessori 12 V.
9. Comando del sedile riscaldato.
10. Comandi dei retrovistori esterni.
Comandi degli alzacristalli.
11 . Comando d'apertura del cofano.
12. Scatola portafusibili.
13. Regolazione manuale dei fari.
Pulsante del sistema Stop & Start.
14. Aeratore laterale orientabile e richiudibile.
15. Diffusore di sbrinamento del vetro della porta anteriore.
16. Altoparlante (tweeter).
17. Diffusore di sbrinamento del parabrezza.
POSTO DI GUIDA

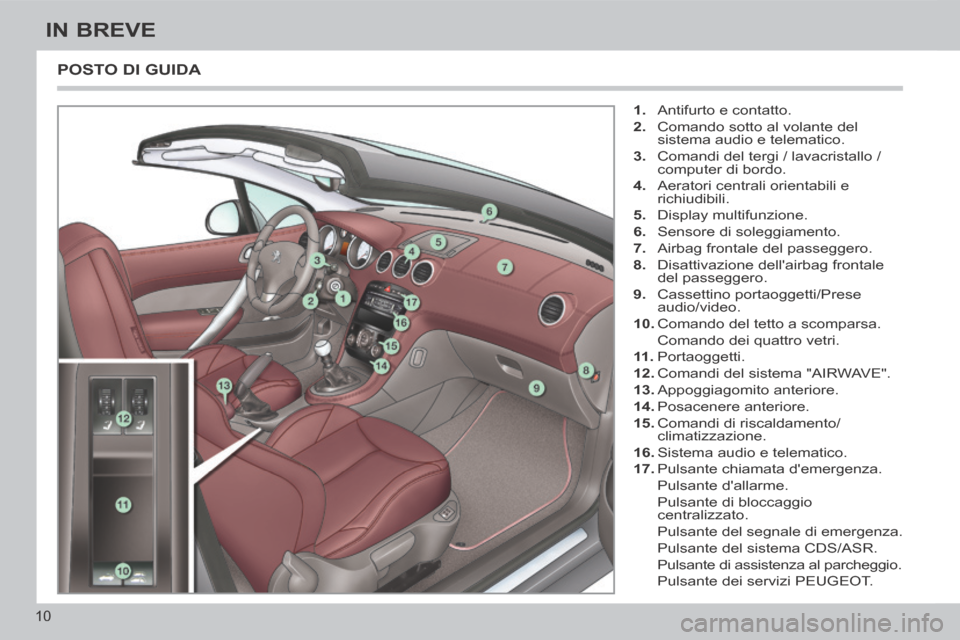

Page 12 of 268
10
IN BREVE
POSTO DI GUIDA
1. Antifurto e contatto.
2. Comando sotto al volante del sistema audio e telematico.
3. Comandi del tergi / lavacristallo / computer di bordo.
4. Aeratori centrali orientabili e richiudibili.
5. Display multifunzione.
6. Sensore di soleggiamento.
7. Airbag frontale del passeggero.
8. Disattivazione dell'airbag frontale del passeggero.
9. Cassettino portaoggetti/Prese audio/video.
10. Comando del tetto a scomparsa.
Comando dei quattro vetri.
11 . Portaoggetti.
12. Comandi del sistema "AIRWAVE".
13. Appoggiagomito anteriore.
14. Posacenere anteriore.
15. Comandi di riscaldamento/ climatizzazione.
16. Sistema audio e telematico.
17. Pulsante chiamata d'emergenza.
Pulsante d'allarme.
Pulsante di bloccaggio centralizzato.
Pulsante del segnale di emergenza.
Pulsante del sistema CDS/ASR.
Pulsante di assistenza al parcheggio.
Pulsante dei servizi PEUGEOT.

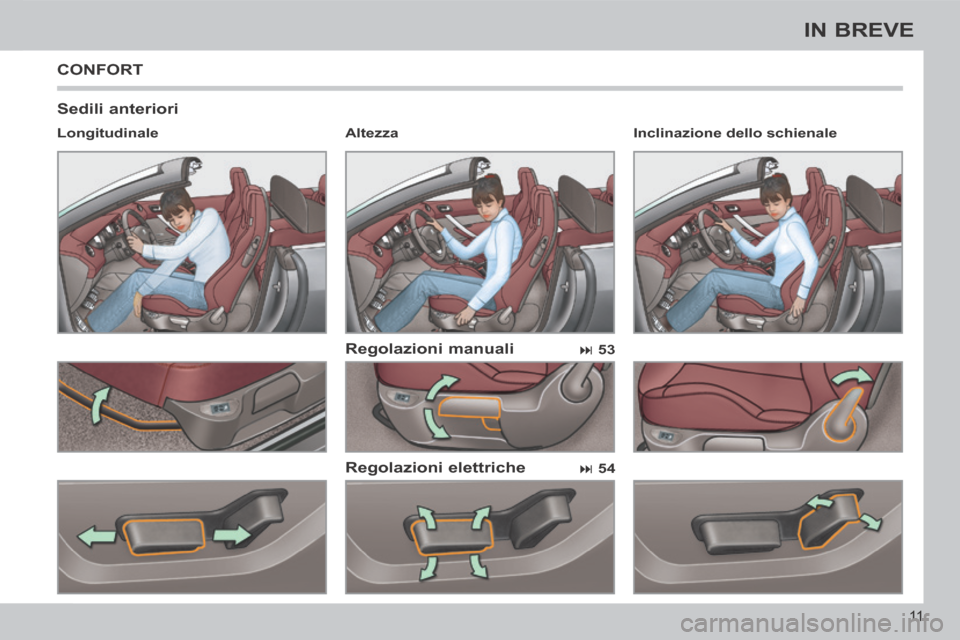

Page 13 of 268
53
54
11
IN BREVE
Sedili anteriori Regolazioni manuali
Longitudinale Inclinazione dello schienale
Altezza
CONFORT
Regolazioni elettriche

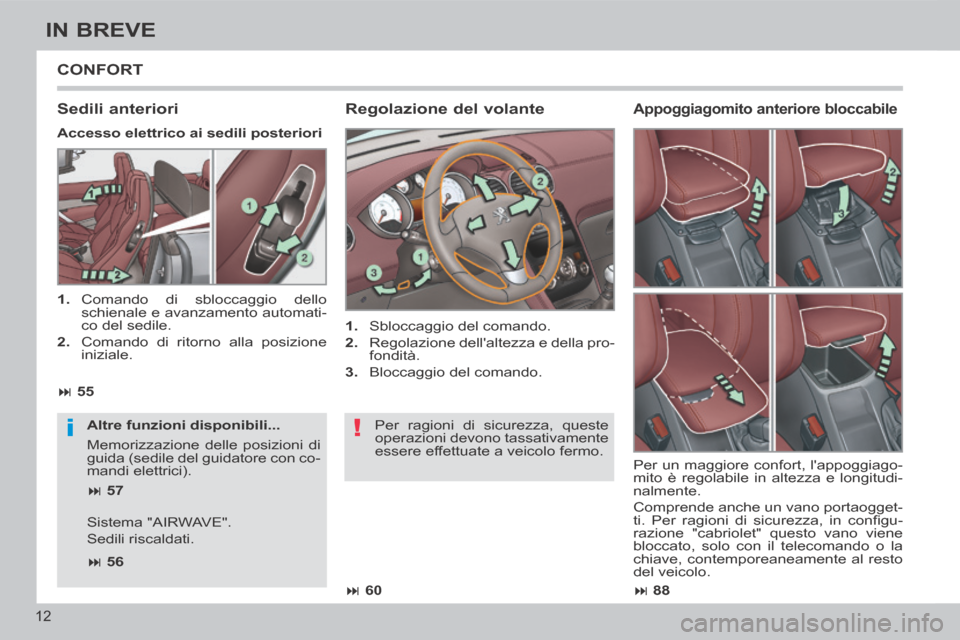

Page 14 of 268
!i
88
60
55
57
56
12
IN BREVE
CONFORT
Regolazione del volante
1. Sbloccaggio del comando.
2. Regolazione dell'altezza e della pro-fondità.
3. Bloccaggio del comando.
Sedili anteriori
Altre funzioni disponibili...
Memorizzazione delle posizioni di
guida (sedile del guidatore con co-
mandi elettrici).
Accesso elettrico ai sedili posteriori
Appoggiagomito anteriore bloccabile
Per un maggiore confort, l'appoggiago-
mito è regolabile in altezza e longitudi-
nalmente.
Comprende anche un vano portaogget-
ti. Per ragioni di sicurezza, in confi gu-
razione "cabriolet" questo vano viene
bloccato, solo con il telecomando o la
chiave, contemporeaneamente al resto
del veicolo.
Per ragioni di sicurezza, queste
operazioni devono tassativamente
essere effettuate a veicolo fermo.
1. Comando di sbloccaggio dello
schienale e avanzamento automati-
co del sedile.
2. Comando di ritorno alla posizione iniziale.
Sistema "AIRWAVE".
Sedili riscaldati.

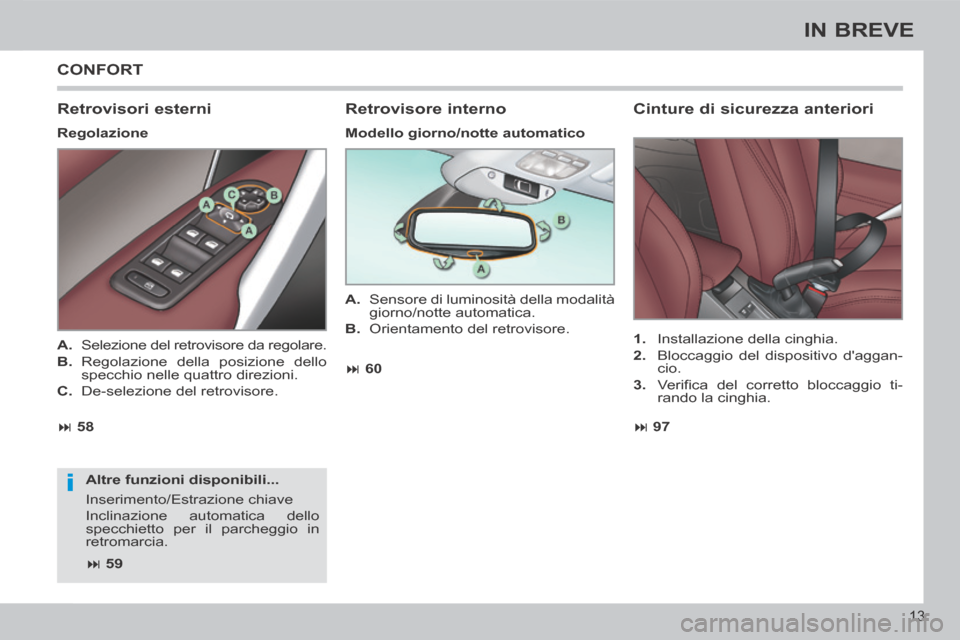

Page 15 of 268
i
97
58 60
59
13
IN BREVE
CONFORT
Retrovisori esterni
Regolazione
Altre funzioni disponibili...
Inserimento/Estrazione chiave
Inclinazione automatica dello
specchietto per il parcheggio in
retromarcia.
Retrovisore interno Cinture di sicurezza anteriori
1. Installazione della cinghia.
2. Bloccaggio del dispositivo d'aggan-
cio.
3. Verifi ca del corretto bloccaggio ti- rando la cinghia.
A. Selezione del retrovisore da regolare.
B. Regolazione della posizione dello
specchio nelle quattro direzioni.
C. De-selezione del retrovisore. Modello giorno/notte automatico
A. Sensore di luminosità della modalità
giorno/notte automatica.
B. Orientamento del retrovisore.

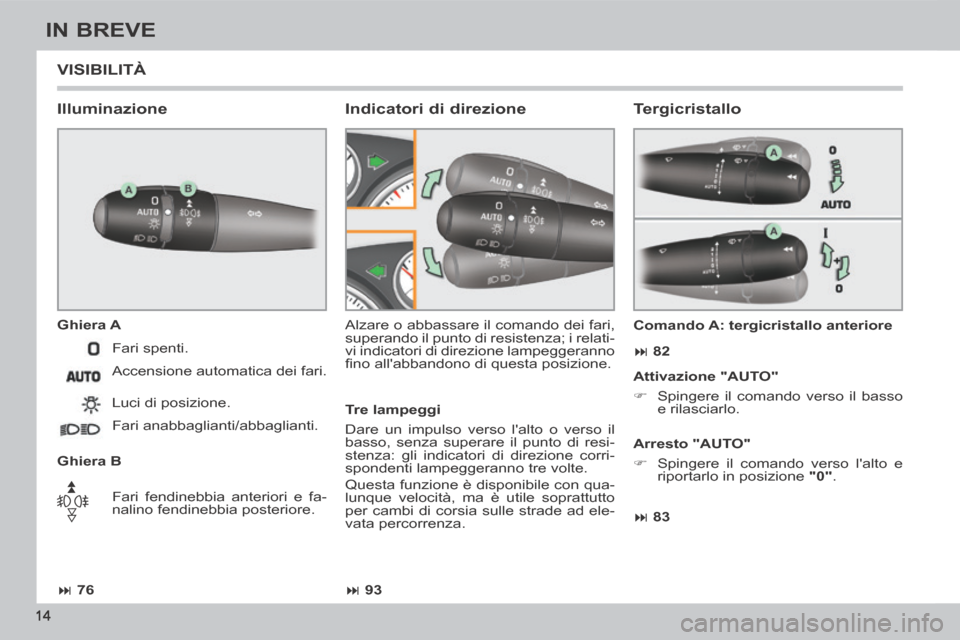

Page 16 of 268
76 93 83 82
14
IN BREVE
VISIBILITÀ
Illuminazione
Ghiera A
Ghiera B Alzare o abbassare il comando dei fari,
superando il punto di resistenza; i relati-
vi indicatori di direzione lampeggeranno
fi no all'abbandono di questa posizione.
Indicatori di direzione
Fari spenti.
Accensione automatica dei fari.
Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fari fendinebbia anteriori e fa-
nalino fendinebbia posteriore. Comando A: tergicristallo anteriore
Tergicristallo
Tre lampeggi
Dare un impulso verso l'alto o verso il
basso, senza superare il punto di resi-
stenza: gli indicatori di direzione corri-
spondenti lampeggeranno tre volte.
Questa funzione è disponibile con qua-
lunque velocità, ma è utile soprattutto
per cambi di corsia sulle strade ad ele-
vata percorrenza.
Attivazione "AUTO"
Spingere il comando verso il basso
e rilasciarlo.
Arresto "AUTO"
Spingere il comando verso l'alto e riportarlo in posizione "0" .

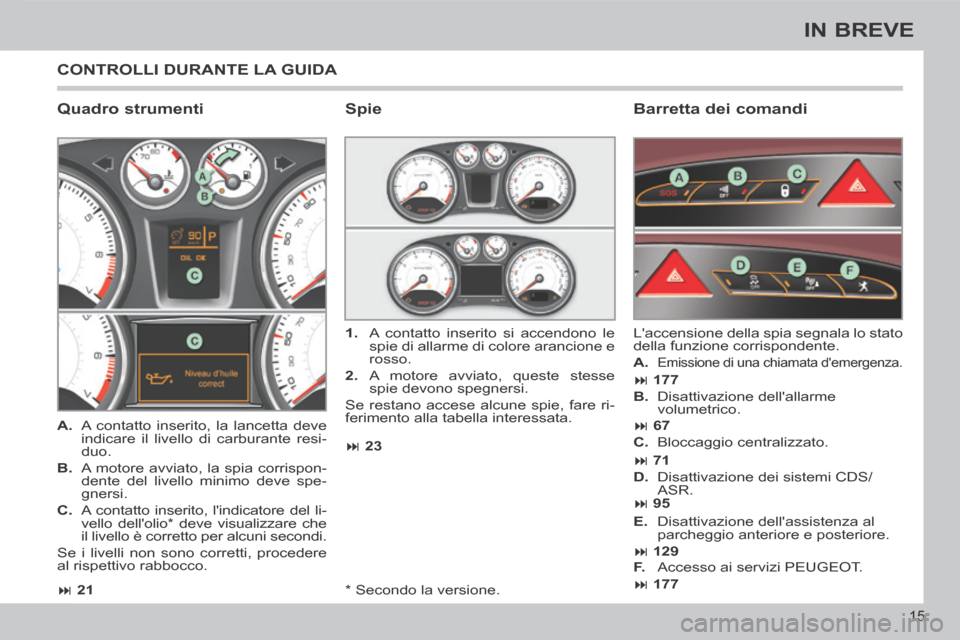

Page 17 of 268
21 23
177 177
67
71
95
129
15
IN BREVE
* Secondo la versione.
CONTROLLI DURANTE LA GUIDA
Quadro strumenti Barretta dei comandi
A. A contatto inserito, la lancetta deve
indicare il livello di carburante resi-
duo.
B. A motore avviato, la spia corrispon- dente del livello minimo deve spe-
gnersi.
C. A contatto inserito, l'indicatore del li- vello dell'olio * deve visualizzare che
il livello è corretto per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco. L'accensione della spia segnala lo stato
della funzione corrispondente.
A.
Emissione di una chiamata d'emergenza.
1. A contatto inserito si accendono le
spie di allarme di colore arancione e
rosso.
2. A motore avviato, queste stesse spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla tabella interessata.
Spie
B. Disattivazione dell'allarme volumetrico.
C. Bloccaggio centralizzato.
D. Disattivazione dei sistemi CDS/ ASR.
E. Disattivazione dell'assistenza al parcheggio anteriore e posteriore.
F. Accesso ai servizi PEUGEOT.

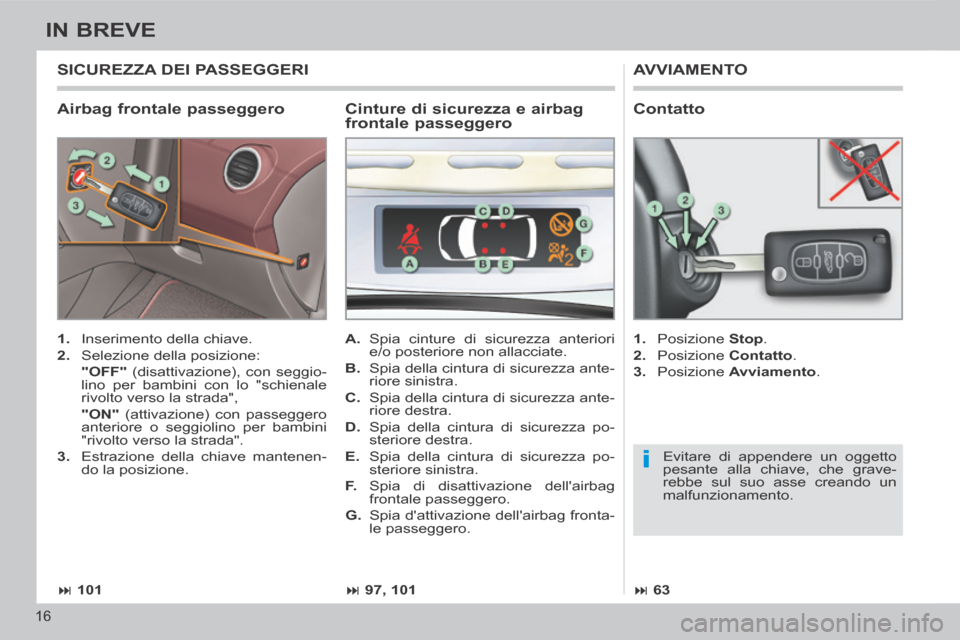

Page 18 of 268
i
101 97, 101 63
16
IN BREVE
Airbag frontale passeggero
AVVIAMENTO
1. Inserimento della chiave.
2. Selezione della posizione:
"OFF" (disattivazione), con seggio-
lino per bambini con lo "schienale
rivolto verso la strada",
"ON" (attivazione) con passeggero
anteriore o seggiolino per bambini
"rivolto verso la strada".
3. Estrazione della chiave mantenen- do la posizione. 1. Posizione Stop .
2. Posizione Contatto .
3. Posizione Avviamento .
A. Spia cinture di sicurezza anteriori
e/o posteriore non allacciate.
B. Spia della cintura di sicurezza ante- riore sinistra.
C. Spia della cintura di sicurezza ante- riore destra.
D. Spia della cintura di sicurezza po- steriore destra.
E. Spia della cintura di sicurezza po- steriore sinistra.
F. Spia di disattivazione dell'airbag
frontale passeggero.
G. Spia d'attivazione dell'airbag fronta- le passeggero.
Cinture di sicurezza e airbag
frontale passeggero
SICUREZZA DEI PASSEGGERI
Contatto
Evitare di appendere un oggetto
pesante alla chiave, che grave-
rebbe sul suo asse creando un
malfunzionamento.

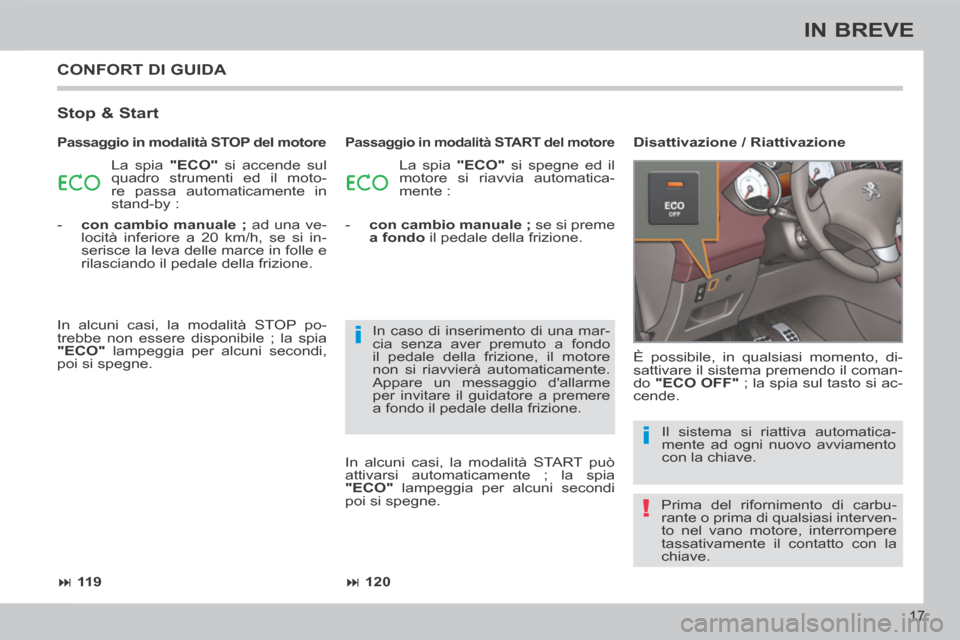

Page 19 of 268
!
i
i
11 9 120
17
IN BREVE
CONFORT DI GUIDA
Stop & Start
La spia "ECO" si accende sul
quadro strumenti ed il moto-
re passa automaticamente in
stand-by : La spia
"ECO" si spegne ed il
motore si riavvia automatica-
mente :
È possibile, in qualsiasi momento, di-
sattivare il sistema premendo il coman-
do "ECO OFF" ; la spia sul tasto si ac-
cende. Disattivazione / Riattivazione
Passaggio in modalità STOP del motore Passaggio in modalità START del motore
- con cambio manuale ; ad una ve- locità inferiore a 20 km/h, se si in-
serisce la leva delle marce in folle e
rilasciando il pedale della frizione.
In alcuni casi, la modalità STOP po-
trebbe non essere disponibile ; la spia
"ECO" lampeggia per alcuni secondi,
poi si spegne. - con cambio manuale ; se si preme
a fondo il pedale della frizione.
In caso di inserimento di una mar-
cia senza aver premuto a fondo
il pedale della frizione, il motore
non si riavvierà automaticamente.
Appare un messaggio d'allarme
per invitare il guidatore a premere
a fondo il pedale della frizione. Il sistema si riattiva automatica-
mente ad ogni nuovo avviamento
con la chiave.
Prima del rifornimento di carbu-
rante o prima di qualsiasi interven-
to nel vano motore, interrompere
tassativamente il contatto con la
chiave.
In alcuni casi, la modalità START può
attivarsi automaticamente ; la spia
"ECO" lampeggia per alcuni secondi
poi si spegne.

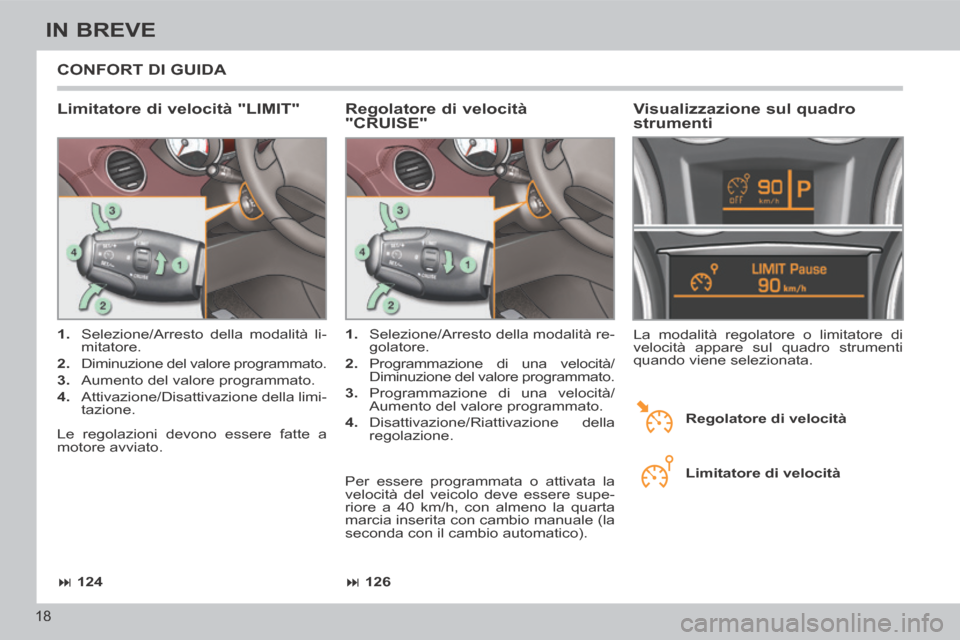

Page 20 of 268
126
124
18
IN BREVE
CONFORT DI GUIDA
Limitatore di velocità "LIMIT"
1. Selezione/Arresto della modalità li-
mitatore.
2. Diminuzione del valore programmato.
3. Aumento del valore programmato.
4. Attivazione/Disattivazione della limi- tazione. 1. Selezione/Arresto della modalità re-
golatore.
2. Programmazione di una velocità/ Diminuzione del valore programmato.
3. Programmazione di una velocità/ Aumento del valore programmato.
4. Disattivazione/Riattivazione della regolazione.
Regolatore di velocità
"CRUISE"
Per essere programmata o attivata la
velocità del veicolo deve essere supe-
riore a 40 km/h, con almeno la quarta
marcia inserita con cambio manuale (la
seconda con il cambio automatico).
Le regolazioni devono essere fatte a
motore avviato.
Visualizzazione sul quadro
strumenti
La modalità regolatore o limitatore di
velocità appare sul quadro strumenti
quando viene selezionata.
Regolatore di velocità
Limitatore di velocità
