Peugeot 308 CC 2013.5 Инструкция по эксплуатации (in Russian)
Manufacturer: PEUGEOT, Model Year: 2013.5, Model line: 308 CC, Model: Peugeot 308 CC 2013.5Pages: 268, PDF Size: 16.71 MB
Page 1 of 268
Page 2 of 268
В "личном кабинете" Вы найдете рекомендации и друг ую информацию по обслуживанию своего автомобиля.

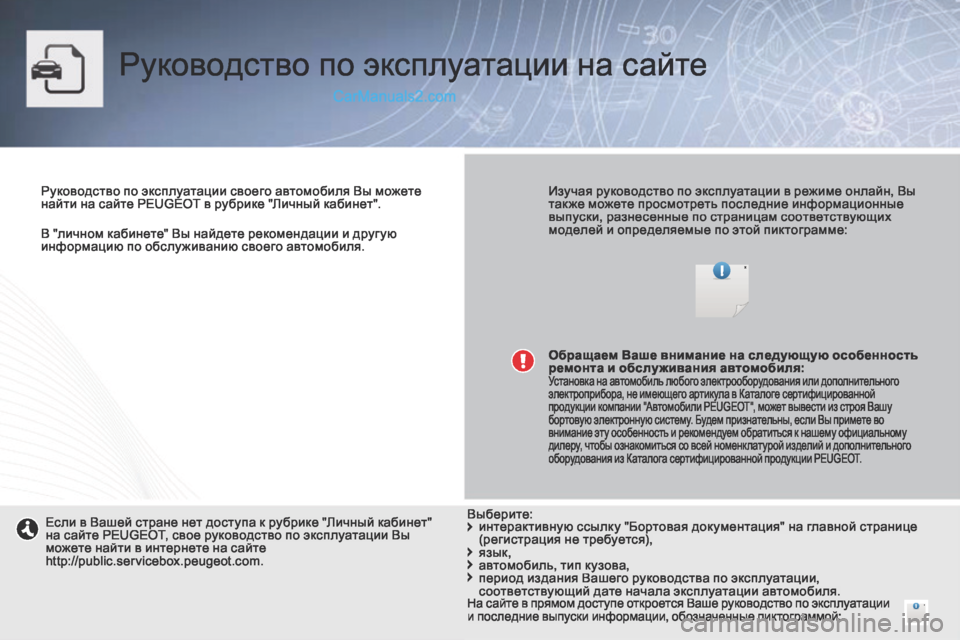

Руководство по эксплуатации на сайте
Руководство по эксплуатации своего автомобиля Вы можете найти на сайте PEUGEOT в рубрике "Личный кабинет". Изучая руководство по эксплуатации в режиме онлайн, Вы так же можете просмотреть последние информационные выпуски, разнесенные по страницам соответствующих моделей и определяемые по этой пиктограмме:
Если в Вашей стране нет доступа к рубрике "Личный кабинет" на сайте PEUGEOT, свое руководство по эксплуатации Вы можете найти в интернете на сайте http://public.servicebox.peugeot.com.
интерактивную ссылку "Бортовая документация" на главной странице (регистрация не требуется), я з ы к , автомобиль, тип кузова, период издания Вашего руководства по эксплуатации, соответствующий дате начала эксплуатации автомобиля.
Обращаем Ваше внимание на следующую особенность ремонта и обслуживания автомобиля: Установка на автомобиль любого электрооборудования или дополнительного электроприбора, не имеющего артикула в Каталоге сертифицированной продукции компании "Автомобили PEUGEOT", может вывести из строя Вашу бортовую электронную систему. Будем признательны, если Вы примете во внимание эту особенность и рекомендуем обратиться к нашему официальному дилеру, чтобы ознакомиться со всей номенк латурой изделий и дополнительного оборудования из Каталога сертифицированной продукции PEUGEOT.
В ы б е р и т е :
На сайте в прямом доступе откроется Ваше руководство по эксплуатации и последние выпуски информации, обозначенные пиктограммой:
Page 3 of 268
!
i
1

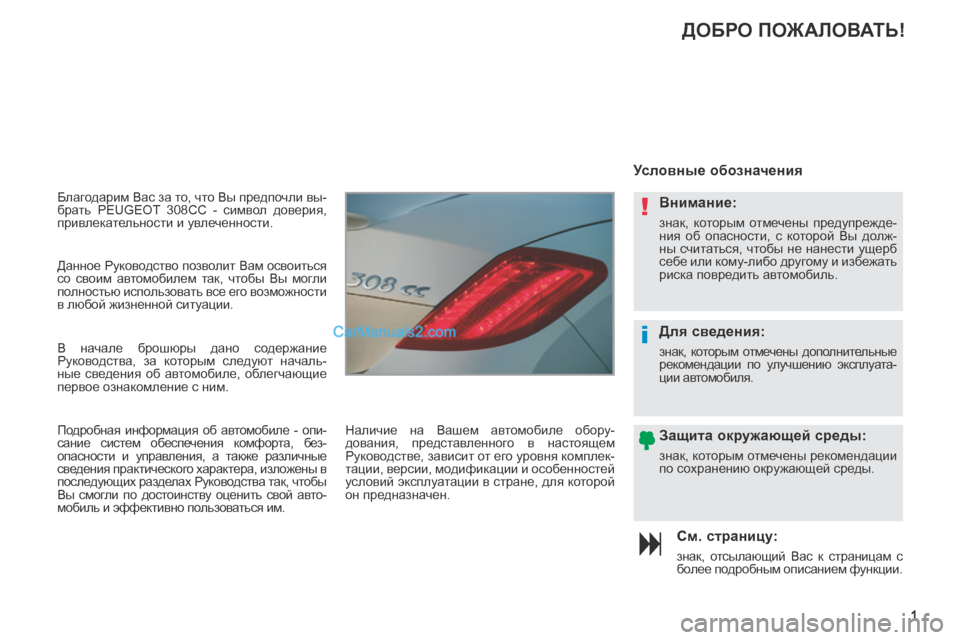

Благодарим Вас за то, что Вы предпочли вы-
брать PEUGEOT 308CC - символ доверия,
привлекательности и увлеченности.
См. страницу:
знак, отсылающий Вас к страницам с
более подробным описанием функции.
Условные обозначения Защита окружающей среды:
знак, которым отмечены рекомендации
по сохранению окружающей среды.
Для сведения:
знак, которым отмечены дополнительные
рекомендации по улучшению эксплуата-
ции автомобиля.
Внимание:
знак, которым отмечены предупрежде-
ния об опасности, с которой Вы долж-
ны считаться, чтобы не нанести ущерб
себе или кому-либо другому и избежать
риска повредить автомобиль.
Наличие на Вашем автомобиле обору-
дования, представленного в настоящем
Руководстве, зависит от его уровня комплек-
тации, версии, модификации и особенностей
условий эксплуатации в стране, для которой
он предназначен.
ДОБРО ПОЖАЛОВАТЬ!
Данное Руководство позволит Вам освоиться
со своим автомобилем так, чтобы Вы могли
полностью использовать все его возможности
в любой жизненной ситуации.
В начале брошюры дано содержание
Руководства, за которым следуют началь-
ные сведения об автомобиле, облегчающие
первое ознакомление с ним.
Подробная информация об автомобиле - опи-
сание систем обеспечения комфорта, без-
опасности и управления, а также различные
сведения практического характера, изложены в
последующих разделах Руководства так, чтобы
Вы смогли по достоинству оценить свой авто-
мобиль и эффективно пользоваться им.
Page 4 of 268
2

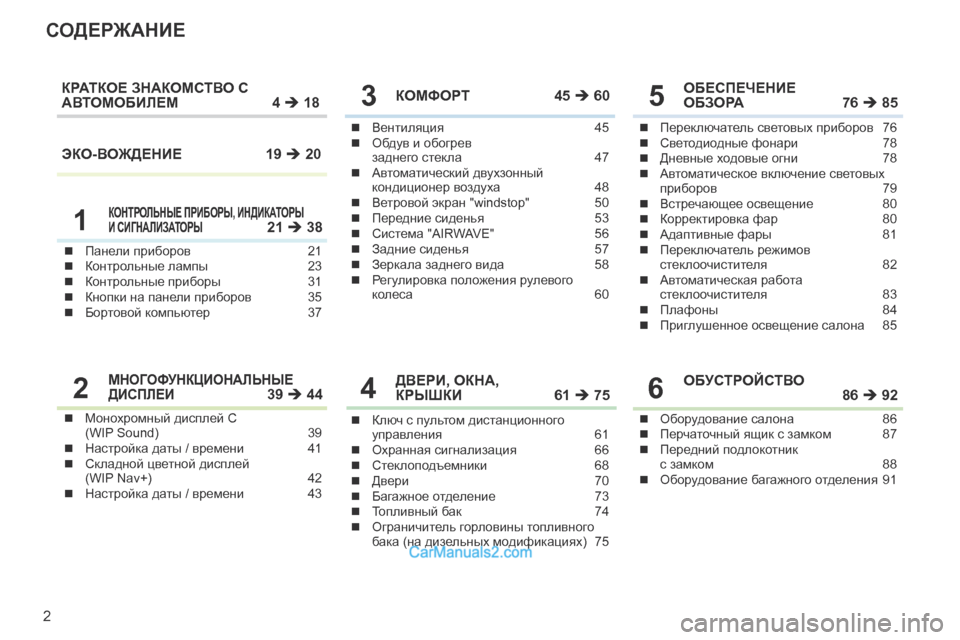

СОДЕРЖАНИЕ
Панели приборов 21Контрольные лампы 23Контрольные приборы 31Кнопки на панели приборов 35Бортовой компьютер 37
Вентиляция 45Обдув и обогрев заднего стекла 47Автоматический двухзонный кондиционер воздуха 48Ветровой экран "windstop" 50Передние сиденья 53Система "AIRWAVE" 56Задние сиденья 57Зеркала заднего вида 58Регулировка положения рулевого колеса 60
КОМФОРТ 45 60
Ключ с пультом дистанционного управления 61Охранная сигнализация 66Стеклоподъемники 68Двери 70Багажное отделение 73Топливный бак 74Ограничитель горловины топливного бака (на дизельных модификациях) 75
ДВЕРИ, ОКНА, КРЫШКИ 61 75
Переключатель световых приборов 76Светодиодные фонари 78Дневные ходовые огни 78Автоматическое включение световых приборов 79Встречающее освещение 80Корректировка фар 80Адаптивные фары 81Переключатель режимов стеклоочистителя 82Автоматическая работа стеклоочистителя 83Плафоны 84Приглушенное освещение салона 85
ОБЕСПЕЧЕНИЕ ОБЗОРА 76 85КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ 4 18
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ21 38
Монохромный дисплей C (WIP Sound) 39Настройка даты / времени 41Складной цветной дисплей (WIP Nav+) 42Настройка даты / времени 43
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ39 44
Оборудование салона 86Перчаточный ящик с замком 87Передний подлокотник с замком 88Оборудование багажного отделения 91
ОБУСТРОЙСТВО 86 92
1
5
4
3
26
ЭКО-ВОЖДЕНИЕ 19 20
Page 5 of 268
3

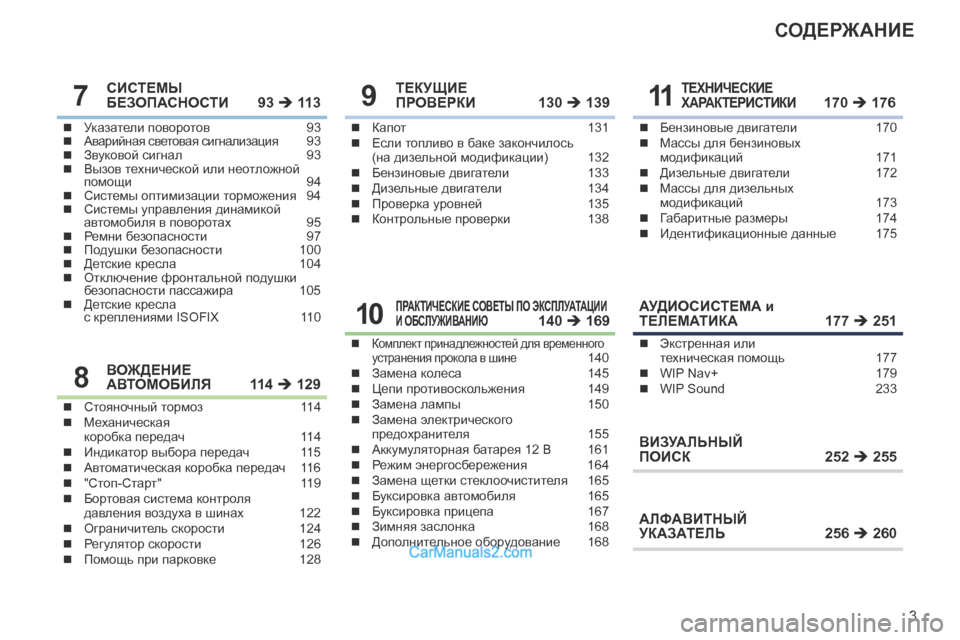

СОДЕРЖАНИЕ
Указатели поворотов 93Аварийная световая сигнализация 93Звуковой сигнал 93Вызов технической или неотложной помощи 94Системы оптимизации торможения 94Системы управления динамикой автомобиля в поворотах 95Ремни безопасности 97Подушки безопасности 100Детские кресла 104Отключение фронтальной подушки безопасности пассажира 105Детские кресла с креплениями ISOFIX 110
СИСТЕМЫ БЕЗОПАСНОСТИ 93 113
Стояночный тормоз 114Механическая коробка передач 114Индикатор выбора передач 115Автоматическая коробка передач 116"Стоп-Старт" 119Бортовая система контроля давления воздуха в шинах 122Ограничитель скорости 124Регулятор скорости 126Помощь при парковке 128
ВОЖДЕНИЕ АВТОМОБИЛЯ 114 129
Капот 131Если топливо в баке закончилось (на дизельной модификации) 132Бензиновые двигатели 133Дизельные двигатели 134Проверка уровней 135Контрольные проверки 138
ТЕКУЩИЕ ПРОВЕРКИ 130 139
Комплект принадлежностей для временного устранения прокола в шине 140Замена колеса 145Цепи противоскольжения 149Замена лампы 150Замена электрического предохранителя 155Аккумуляторная батарея 12 В 161Режим энергосбережения 164Замена щетки стеклоочистителя 165Буксировка автомобиля 165Буксировка прицепа 167Зимняя заслонка 168Дополнительное оборудование 168
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ140 169
Бензиновые двигатели 170Массы для бензиновых модификаций 171Дизельные двигатели 172Массы для дизельных модификаций 173Габаритные размеры 174Идентификационные данные 175
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 170 176
АУДИОСИСТЕМА иТЕЛЕМАТИКА 177 251
ВИЗУАЛЬНЫЙ ПОИСК 252 255
АЛФАВИТНЫЙ УКАЗАТЕЛЬ 256 260
Экстренная или техническая помощь 177WIP Nav+ 179WIP Sound 233
7
8
9
10
11
Page 6 of 268
81 140
50
119
6
4
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Адаптивные фары
Адаптивные фары с автоматической под-
светкой поворота служат для улучшения ви-
димости при прохождении виражей. Складная крыша
На автомобиле в такой комплектации Вы
можете легко переходить от конфигурации
"купе" к конфигурации "кабриолет" и обратно.
Ветровой экран (Windstop)
Ветровой экран ("windstop"), установ-
ленный для улучшения комфорта в
конфигурации "кабриолет", смягчает
потоки воздуха на передних местах.

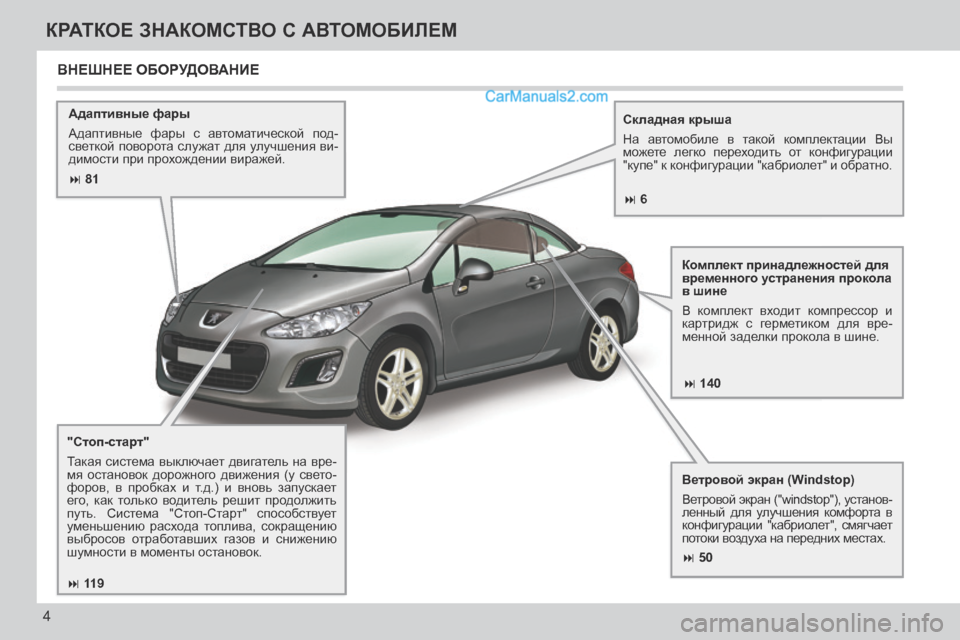

ВНЕШНЕЕ ОБОРУДОВАНИЕ
Комплект принадлежностей для
временного устранения прокола
в шине
В комплект входит компрессор и
картридж с герметиком для вре-
менной заделки прокола в шине.
"Стоп-старт"
Такая система выключает двигатель на вре-
мя остановок дорожного движения (у свето-
форов, в пробках и т.д.) и вновь запускает
его, как только водитель решит продолжить
путь. Система "Стоп-Старт" способствует
уменьшению расхода топлива, сокращению
выбросов отработавших газов и снижению
шумности в моменты остановок.
Page 7 of 268
61 85 74
80
5
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

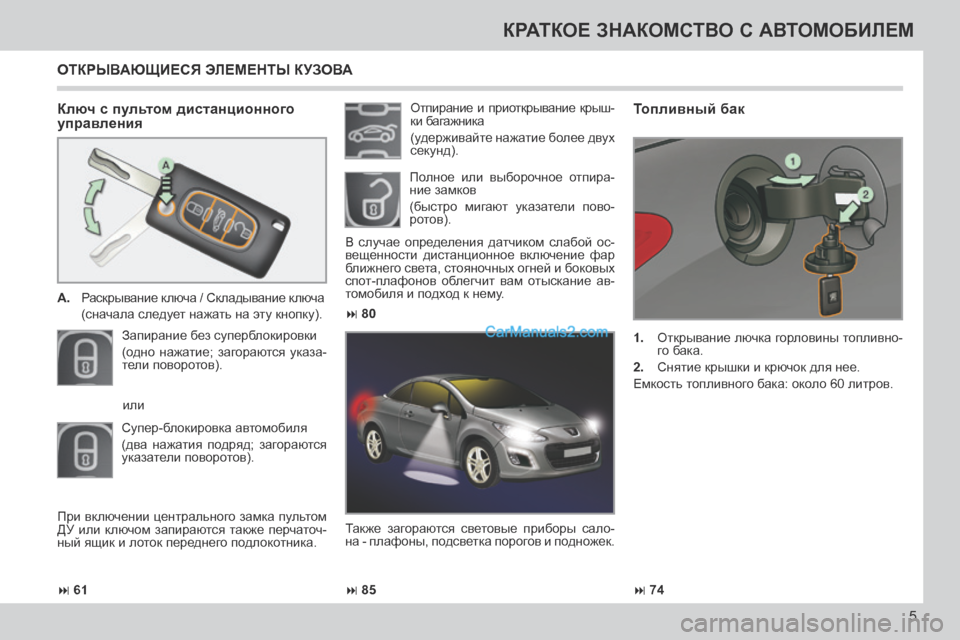

Ключ с пультом дистанционного
управления
A. Раскрывание ключа / Складывание ключа
(сначала следует нажать на эту кнопку).
Запирание без суперблокировки
(одно нажатие; загораются указа-
тели поворотов).
Топливный бак
1. Открывание лючка горловины топливно-го бака.
2. Снятие крышки и крючок для нее.
Емкость топливного бака: около 60 литров.
Отпирание и приоткрывание крыш-
ки багажника
(удерживайте нажатие более двух
секунд).
В случае определения датчиком слабой ос-
вещенности дистанционное включение фар
ближнего света, стояночных огней и боковых
спот-плафонов облегчит вам отыскание ав-
томобиля и подход к нему.
Также загораются световые приборы сало-
на - плафоны, подсветка порогов и подножек.
или
Супер-блокировка автомобиля
(два нажатия подряд; загораются
указатели поворотов).
ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА
Полное или выборочное отпира-
ние замков
(быстро мигают указатели пово-
ротов).
При включении центрального замка пультом
ДУ или ключом запираются также перчаточ-
ный ящик и лоток переднего подлокотника.
Page 8 of 268
!
!
i
!
6
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА
Складная крыша
Ответственность за работу привода
складной крыши возлагается полностью
на водителя.
Во избежание случайного травмирова-
ния следите за тем, чтобы во время скла-
дывания или установки крыши никто не
приближался к работающим механизмам
ее привода.
Категорически запрещается производить
действия с крышей при сильном ветре. Во время мойки автомобиля:
- закройте автомобиль ключом или
пультом дистанционного управления,
- не направляйте струю на верхнюю часть оконных стекол,
- держите наконечник моечного пи- столета на расстоянии не менее
одного метра от стекол и дверных
уплотнений.
После дождя или мойки автомобиля
рекомендуется не складывать крышу
до тех пор, пока она не просохнет.
Привод крыши предпочтительнее вклю-
чать на остановленном автомобиле при
работающем двигателе. Перед тем как на-
чать движение, дождитесь появления на
многофункциональном дисплее сообще-
ния о завершении работы привода крыши.
В движении привод включается, только
если скорость автомобиля не превышает
10 км/ч, а автомобиль движется плавно,
без рывков, по ровной дороге.
Прежде всего
Запустите двигатель.
Обязательно убедитесь в том, что:
- электрические стеклоподъемники на-строены (см. соответствующую рубрику),
- температура окружающего воздуха выше -15°C.
Перед включением привода крыши
Установите автомобиль на горизонталь-
ной площадке.
Убедитесь в отсутствии препятствий в зоне перемещения крыши:
- с задней полки 1 , со шторки багажно-
го отсека 2 и с боковых панелей 3 все
должно быть убрано,
- расположенные в багажном отсеке вещи не должны приподнимать шторку,
- такие вещи, как куртка, зонт и т.п., сложенные в багажный отсек, следует
прижать багажной сеткой 4 .
Убедитесь, что шторка 2 пристегнута.
Плотно закройте крышку багажника.
После полного поднятия и опускания
крыши четыре раза подряд, работа
системы на время приостанавливает-
ся, чтобы предохранить привод от по-
ломки. Оставьте систему в состоянии
покоя минут на десять; если, по исте-
чении этого времени, Вам не удается
привести крышу в движение, обрати-
тесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Page 9 of 268
!
i
!
i
!
7
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА

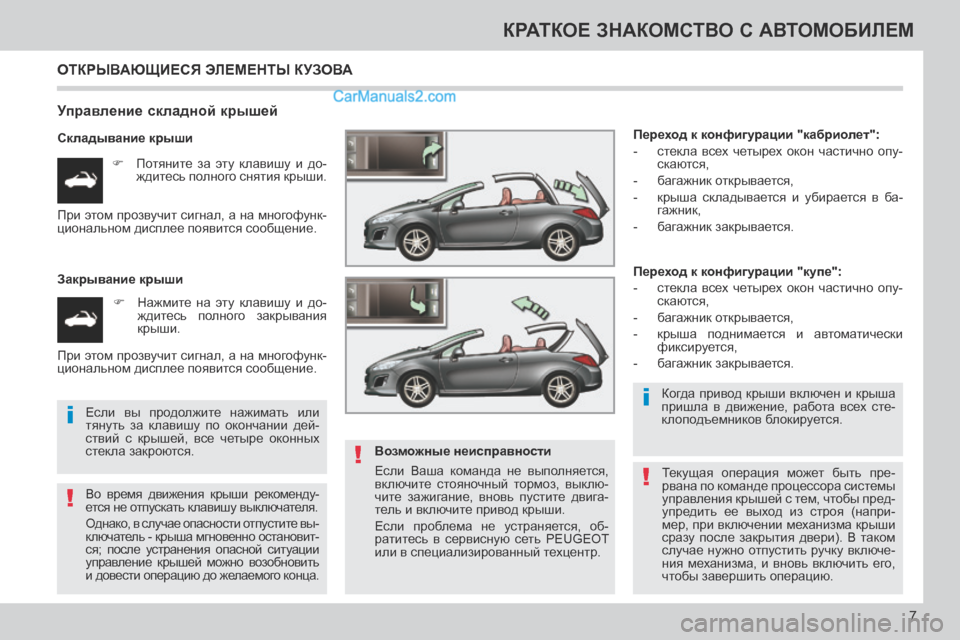

Управление складной крышей
Складывание крыши Потяните за эту клавишу и до-ждитесь полного снятия крыши.
Закрывание крыши Нажмите на эту клавишу и до-ждитесь полного закрывания
крыши. Переход к конфигурации "кабриолет":
- стекла всех четырех окон частично опу- скаются,
- багажник открывается,
- крыша складывается и убирается в ба- гажник,
- багажник закрывается.
Переход к конфигурации "купе":
- стекла всех четырех окон частично опу- скаются,
- багажник открывается,
- крыша поднимается и автоматически фиксируется,
- багажник закрывается.
Во время движения крыши рекоменду-
ется не отпускать клавишу выключателя.
Однако, в случае опасности отпустите вы-
ключатель - крыша мгновенно остановит-
ся; после устранения опасной ситуации
управление крышей можно возобновить
и довести операцию до желаемого конца. Возможные неисправности
Если Ваша команда не выполняется,
включите стояночный тормоз, выклю-
чите зажигание, вновь пустите двига-
тель и включите привод крыши.
Если проблема не устраняется, об-
ратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр. Когда привод крыши включен и крыша
пришла в движение, работа всех сте-
клоподъемников блокируется.
При этом прозвучит сигнал, а на многофунк-
циональном дисплее появится сообщение.
При этом прозвучит сигнал, а на многофунк-
циональном дисплее появится сообщение.
Если вы продолжите нажимать или
тянуть за клавишу по окончании дей-
ствий с крышей, все четыре оконных
стекла закроются. Текущая операция может быть пре-
рвана по команде процессора системы
управления крышей с тем, чтобы пред-
упредить ее выход из строя (напри-
мер, при включении механизма крыши
сразу после закрытия двери). В таком
случае нужно отпустить ручку включе-
ния механизма, и вновь включить его,
чтобы завершить операцию.
Page 10 of 268
87, 88
85
56
233
179
8
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ
Приглушенный свет
Этот слегка ослабленный свет улучшает ви-
зуальный комфорт в салоне в случае слабо-
го общего освещения.
Система "AIRWAVE" - "воздушный
термошарф"
Эта система обогрева состоит из встроенных в
передние подголовники воздуховодов, по кото-
рым воздух подается в зону шеи и головы для
создания комфортной атмосферы, особенно в
"прохладной" конфигурации "кабриолет". Лучше
всего система выполняет свои функции вместе
с поднятым ветровым экраном (windstop). Аудиосистема и система телематики Сюда входит самое современное оборудование:
система WIP Sound, совместимая с форматом
MP3, WIP Bluetooth, WIP Nav+ с цветным склад-
ным монитором, аудиосистема JBL, разъемы
для подключения дополнительных устройств.
Отделения для безопасного хранения вещей
Перчаточный ящик и лоток переднего подлокот-
ника остаются запертыми даже в конфигурации
"кабриолет". Они запираются на замок одновре-
менно с запиранием всего автомобиля при помо-
щи ключа или пульта дистанционного управления.

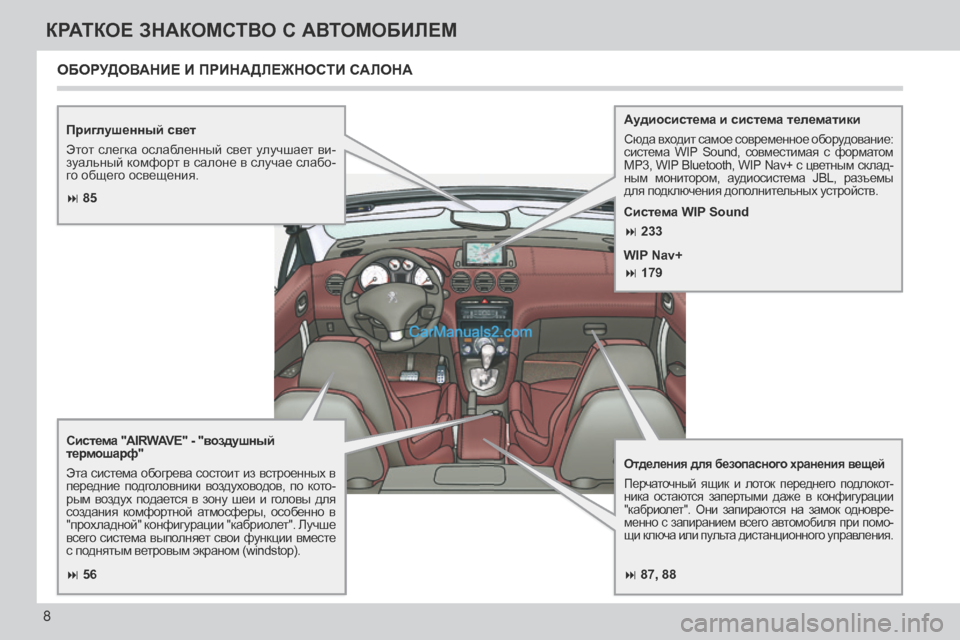

ОБОРУДОВАНИЕ И ПРИНАДЛЕЖНОСТИ САЛОНА
Система WIP Sound
WIP Nav+
