Peugeot 308 SW BL 2008 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2008Pages: 271, PDF-Größe: 12.7 MB
Page 131 of 271

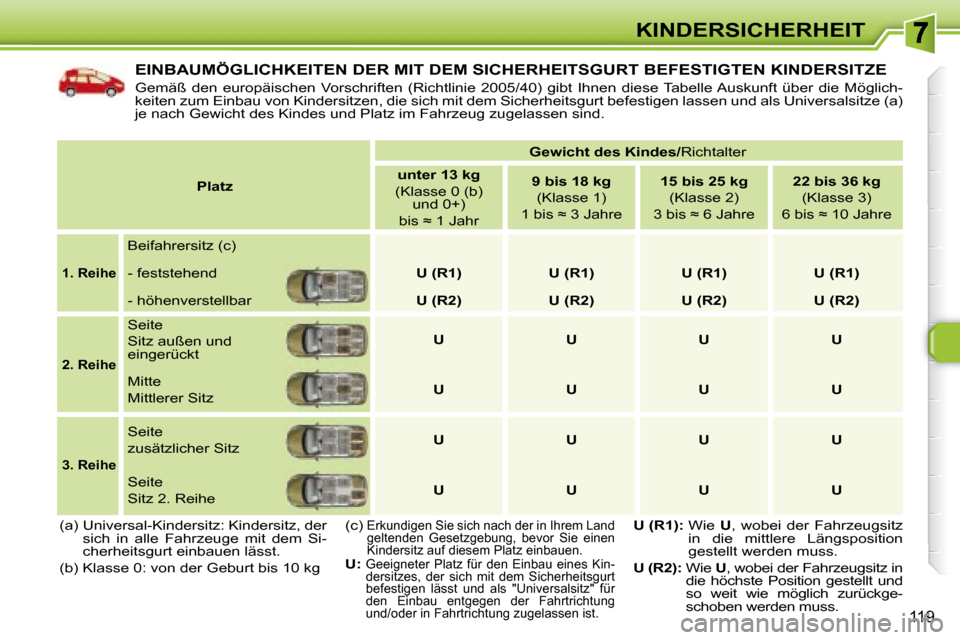

119
KINDERSICHERHEIT
EINBAUMÖGLICHKEITEN DER MIT DEM SICHERHEITSGURT BEFESTIGTEN KINDERSITZE
Gemäß den europäischen Vorschriften (Richtlinie 2005/40) gibt Ihnen diese Tabelle Auskunft über die Möglich-
keiten zum Einbau von Kindersitzen, die sich mit dem Sicherheitsgurt befestigen lassen und als Universalsitze (a)
je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind .
(a) Universal-Kindersitz: Kindersitz, der sich in alle Fahrzeuge mit dem Si-
cherheitsgurt einbauen lässt.
(b) Klasse 0: von der Geburt bis 10 kg
Platz
Gewicht des Kindes/ Richtalter
unter 13 kg
(Klasse 0 (b) und 0+)
b i s ≈ 1 J a h r
9 bis 18 kg
(Klasse 1)
1 b i s ≈ 3 J a h r e
15 bis 25 kg
(Klasse 2)
3 b i s ≈ 6 J a h r e
22 bis 36 kg
(Klasse 3)
6 b i s ≈ 1 0 J a h r e
1. Reihe
Beifahrersitz (c)
- feststehend U (R1) U (R1) U (R1) U (R1)
- höhenverstellbar U (R2) U (R2) U (R2) U (R2)
2. Reihe
Seite
Sitz außen und
eingerückt
U U U U
Mitte
Mittlerer Sitz
U U U U
3. Reihe
Seite
zusätzlicher Sitz
U U U U
Seite
Sitz 2. Reihe
U U U U
(c)
Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie einen
Kindersitz auf diesem Platz einbauen.
U: Geeigneter Platz für den Einbau eines Kin-
dersitzes, der sich mit dem Sicherheitsgurt
befestigen lässt und als "Universalsitz" für
den Einbau entgegen der Fahrtrichtung
und/oder in Fahrtrichtung zugelassen ist.
U (R1): Wie U , wobei der Fahrzeugsitz
in die mittlere Längsposition
gestellt werden muss.
U (R2): Wie U , wobei der Fahrzeugsitz in
die höchste Position gestellt und
so weit wie möglich zurückge-
schoben werden muss.
Page 132 of 271
!

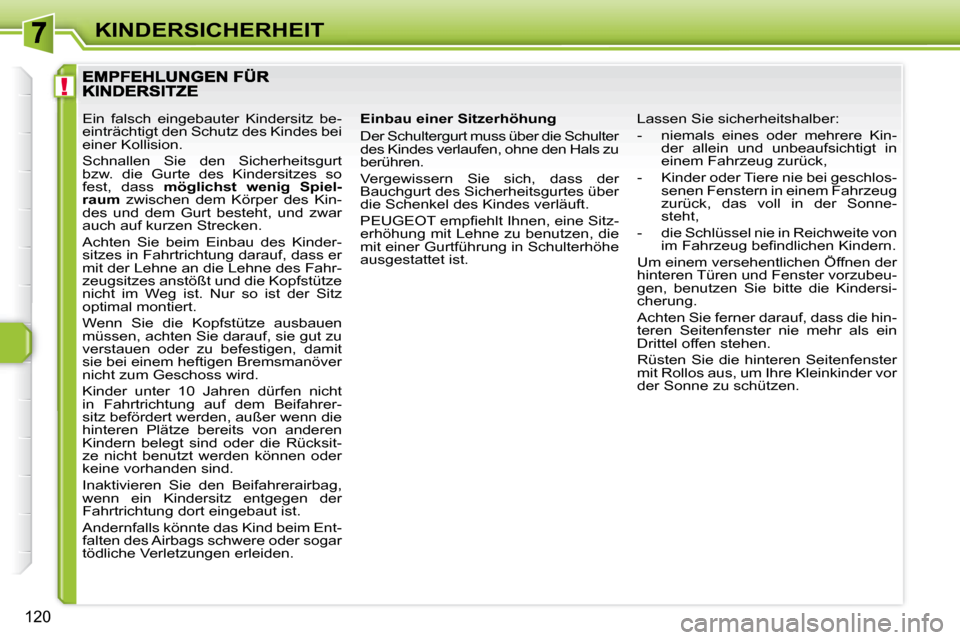

120
KINDERSICHERHEIT
Einbau einer Sitzerhöhung
Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p fi e h l t I h n e n , e i n e S i t z -
erhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist. Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kin-
der allein und unbeaufsichtigt in
einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlos- senen Fenstern in einem Fahrzeug
zurück, das voll in der Sonne-
steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e fi n d l i c h e n K i n d e r n .
Um einem versehentlichen Öffnen der
hinteren Türen und Fenster vorzubeu-
gen, benutzen Sie bitte die Kindersi-
cherung.
Achten Sie ferner darauf, dass die hin-
teren Seitenfenster nie mehr als ein
Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Ihre Kleinkinder vor
der Sonne zu schützen.
Ein falsch eingebauter Kindersitz be-
einträchtigt den Schutz des Kindes bei
einer Kollision.
Schnallen Sie den Sicherheitsgurt
bzw. die Gurte des Kindersitzes so
fest, dass
möglichst wenig Spiel-
raum zwischen dem Körper des Kin-
des und dem Gurt besteht, und zwar
auch auf kurzen Strecken.
Achten Sie beim Einbau des Kinder-
sitzes in Fahrtrichtung darauf, dass er
mit der Lehne an die Lehne des Fahr-
zeugsitzes anstößt und die Kopfstütze
nicht im Weg ist. Nur so ist der Sitz
optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrer-
sitz befördert werden, außer wenn die
hinteren Plätze bereits von anderen
Kindern belegt sind oder die Rücksit-
ze nicht benutzt werden können oder
keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder sogar
tödliche Verletzungen erleiden.
Page 133 of 271

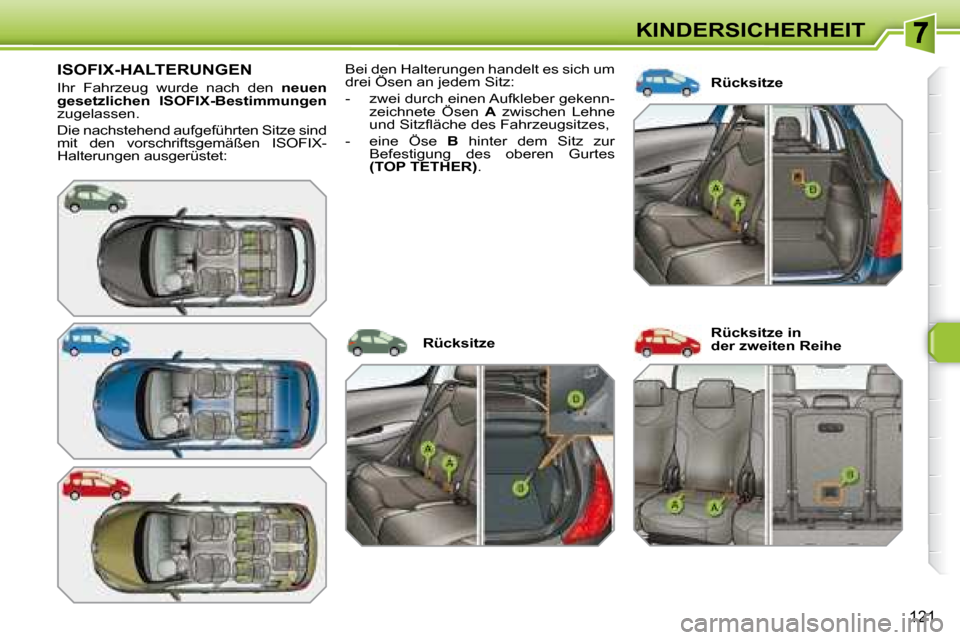

121
KINDERSICHERHEIT
ISOFIX-HALTERUNGEN
Ihr Fahrzeug wurde nach den neuen
gesetzlichen ISOFIX-Bestimmungen
zugelassen.
Die nachstehend aufgeführten Sitze sind
mit den vorschriftsgemäßen ISOFIX-
Halterungen ausgerüstet: Rücksitze
Bei den Halterungen handelt es sich um
drei Ösen an jedem Sitz:
- zwei durch einen Aufkleber gekenn-
zeichnete Ösen A zwischen Lehne
u n d S i t z fl ä c h e d e s F a h r z e u g s i t z e s ,
- eine Öse B hinter dem Sitz zur
Befestigung des oberen Gurtes
(TOP TETHER) .
Rücksitze Rücksitze in
der zweiten Reihe
Page 134 of 271
i
122

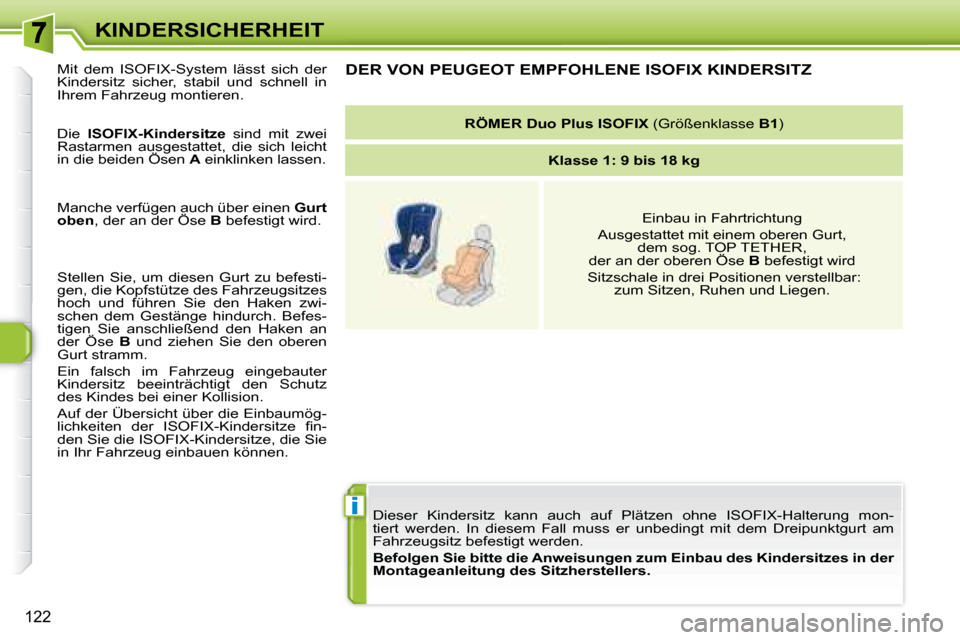

KINDERSICHERHEIT Dieser Kindersitz kann auch auf Plätzen ohne ISOFIX-Halterung mon -
tiert werden. In diesem Fall muss er unbedingt mit dem Dreipun ktgurt am
Fahrzeugsitz befestigt werden.
Befolgen Sie bitte die Anweisungen zum Einbau des Kinders itzes in der
Montageanleitung des Sitzherstellers.
DER VON PEUGEOT EMPFOHLENE ISOFIX KINDERSITZ
RÖMER Duo Plus ISOFIX (Größenklasse B1 )
Klasse 1: 9 bis 18 kg
Einbau in Fahrtrichtung
Ausgestattet mit einem oberen Gurt, dem sog. TOP TETHER,
der an der oberen Öse B befestigt wird
Sitzschale in drei Positionen verstellbar: zum Sitzen, Ruhen und Liegen.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in
Ihrem Fahrzeug montieren. Die
ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht
in die beiden Ösen A einklinken lassen.
Manche verfügen auch über einen Gurt
oben , der an der Öse B befestigt wird.
Stellen Sie, um diesen Gurt zu befesti-
gen, die Kopfstütze des Fahrzeugsitzes
hoch und führen Sie den Haken zwi-
schen dem Gestänge hindurch. Befes-
tigen Sie anschließend den Haken an
der Öse B und ziehen Sie den oberen
Gurt stramm.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einer Kollision.
Auf der Übersicht über die Einbaumög-
l i c h k e i t e n d e r I S O F I X - K i n d e r s i t z e fi n -
den Sie die ISOFIX-Kindersitze, die Sie
in Ihr Fahrzeug einbauen können.
Page 135 of 271
i
122
KINDERSICHERHEIT Dieser Kindersitz kann auch auf Plätzen ohne ISOFIX-Halterung mon -
tiert werden. In diesem Fall muss er unbedingt mit dem Dreipun ktgurt am
Fahrzeugsitz befestigt werden.
Befolgen Sie bitte die Anweisungen zum Einbau des Kinders itzes in der
Montageanleitung des Sitzherstellers.
DER VON PEUGEOT EMPFOHLENE ISOFIX KINDERSITZ
RÖMER Duo Plus ISOFIX (Größenklasse B1 )
Klasse 1: 9 bis 18 kg
Einbau in Fahrtrichtung
Ausgestattet mit einem oberen Gurt, dem sog. TOP TETHER,
der an der oberen Öse B befestigt wird
Sitzschale in drei Positionen verstellbar: zum Sitzen, Ruhen und Liegen.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in
Ihrem Fahrzeug montieren. Die
ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht
in die beiden Ösen A einklinken lassen.
Manche verfügen auch über einen Gurt
oben , der an der Öse B befestigt wird.
Stellen Sie, um diesen Gurt zu befesti-
gen, die Kopfstütze des Fahrzeugsitzes
hoch und führen Sie den Haken zwi-
schen dem Gestänge hindurch. Befes-
tigen Sie anschließend den Haken an
der Öse B und ziehen Sie den oberen
Gurt stramm.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einer Kollision.
Auf der Übersicht über die Einbaumög-
l i c h k e i t e n d e r I S O F I X - K i n d e r s i t z e fi n -
den Sie die ISOFIX-Kindersitze, die Sie
in Ihr Fahrzeug einbauen können.
Page 136 of 271

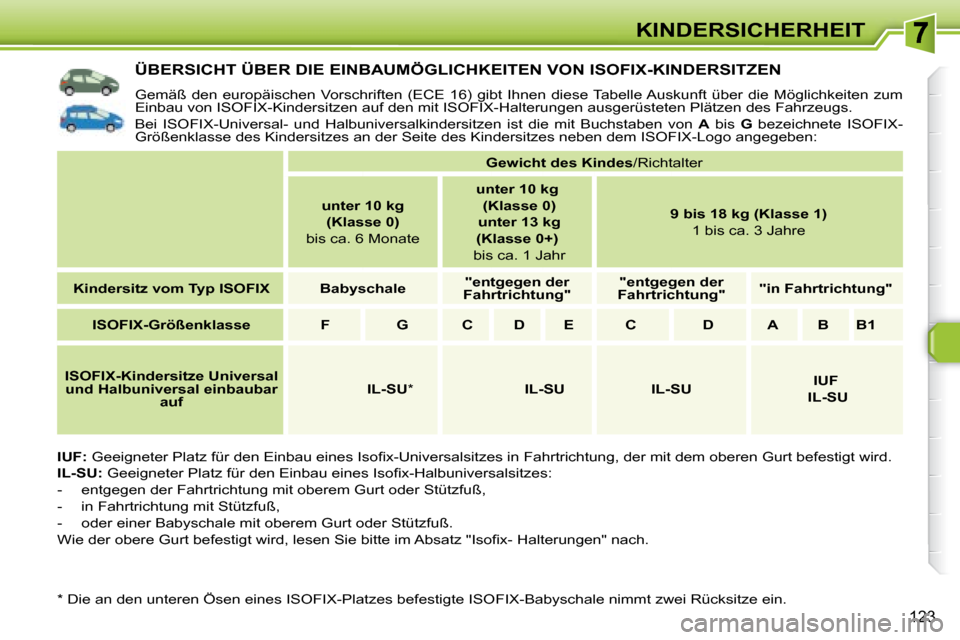

123
KINDERSICHERHEIT
ÜBERSICHT ÜBER DIE EINBAUMÖGLICHKEITEN VON ISOFIX-KINDERSITZEN
Gemäß den europäischen Vorschriften (ECE 16) gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum
Einbau von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen ausg erüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchst aben von A bis G bezeichnete ISOFIX-
Größenklasse des Kindersitzes an der Seite des Kindersitzes neben de m ISOFIX-Logo angegeben:
IUF: G e e i g n e t e r P l a t z f ü r d e n E i n b a u e i n e s I s o fi x - U n i v e r s a l s i t z e s i n F a h r t r i c h t u n g , d e r m i t d e m o b e r e n G u r t b e f e s t i g t w i r d .
IL-SU: G e e i g n e t e r P l a t z f ü r d e n E i n b a u e i n e s I s o fi x - H a l b u n i v e r s a l s i t z e s :
- entgegen der Fahrtrichtung mit oberem Gurt oder Stützfuß,
- in Fahrtrichtung mit Stützfuß,
- oder einer Babyschale mit oberem Gurt oder Stützfuß.
W i e d e r o b e r e G u r t b e f e s t i g t w i r d , l e s e n S i e b i t t e i m A b s a t z " I s o fi x - H a l t e r u n g e n " n a c h .
* Die an den unteren Ösen eines ISOFIX-Platzes befestigte ISOFIX-Babyschale nimmt zwei Rücksitze ein.
Gewicht des Kindes /Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale
"entgegen der
Fahrtrichtung"
"entgegen der
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
ISOFIX-Kindersitze Universal
und Halbuniversal einbaubar auf
IL-SU * IL-SU IL-SU
IUF
IL-SU
Page 137 of 271

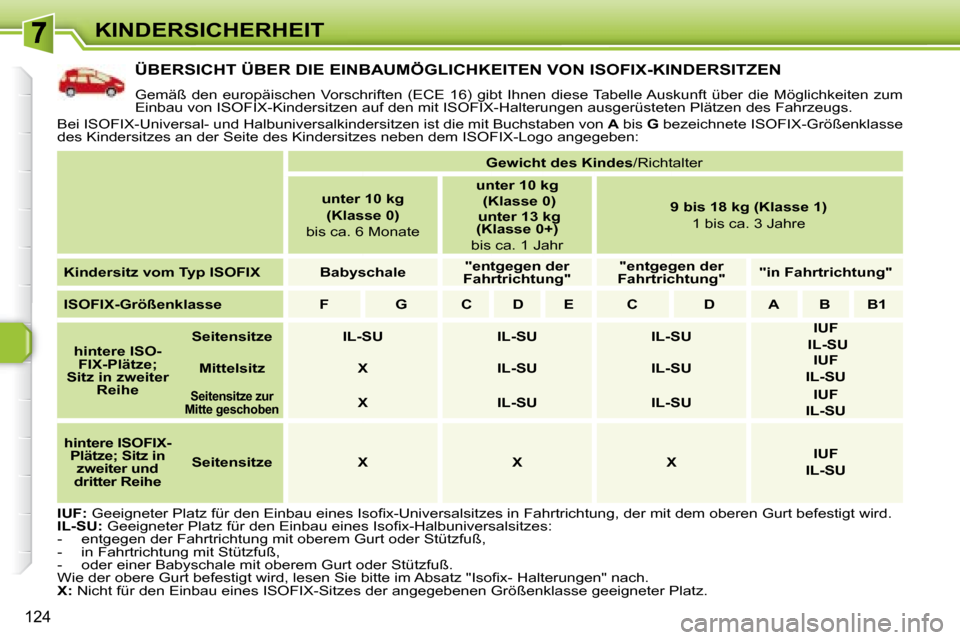

124
KINDERSICHERHEIT
ÜBERSICHT ÜBER DIE EINBAUMÖGLICHKEITEN VON ISOFIX-KINDERSITZEN
Gemäß den europäischen Vorschriften (ECE 16) gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum
Einbau von ISOFIX-Kindersitzen auf den mit ISOFIX-Halterungen ausg erüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchst aben von A bis G bezeichnete ISOFIX-Größenklasse
des Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben:
IUF: G e e i g n e t e r P l a t z f ü r d e n E i n b a u e i n e s I s o fi x - U n i v e r s a l s i t z e s i n F a h r t r i c h t u n g , d e r m i t d e m o b e r e n G u r t b e f e s t i g t w i r d .
IL-SU: G e e i g n e t e r P l a t z f ü r d e n E i n b a u e i n e s I s o fi x - H a l b u n i v e r s a l s i t z e s :
- entgegen der Fahrtrichtung mit oberem Gurt oder Stützfuß,
- in Fahrtrichtung mit Stützfuß,
- oder einer Babyschale mit oberem Gurt oder Stützfuß.
W i e d e r o b e r e G u r t b e f e s t i g t w i r d , l e s e n S i e b i t t e i m A b s a t z " I s o fi x - H a l t e r u n g e n " n a c h .
X: Nicht für den Einbau eines ISOFIX-Sitzes der angegebenen Größ enklasse geeigneter Platz.
Gewicht des Kindes /Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale
"entgegen der
Fahrtrichtung"
"entgegen der
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
hintere ISO-
FIX-Plätze;
Sitz in zweiter Reihe
Seitensitze IL-SU IL-SU IL-SU
IUF
IL-SU
Mittelsitz X IL-SU IL-SU
IUF
IL-SU
Seitensitze zur
Mitte geschoben
X IL-SU IL-SU
IUF
IL-SU
hintere ISOFIX-
Plätze; Sitz in zweiter und
dritter Reihe
Seitensitze X X X
IUF
IL-SU
Page 138 of 271
!
!

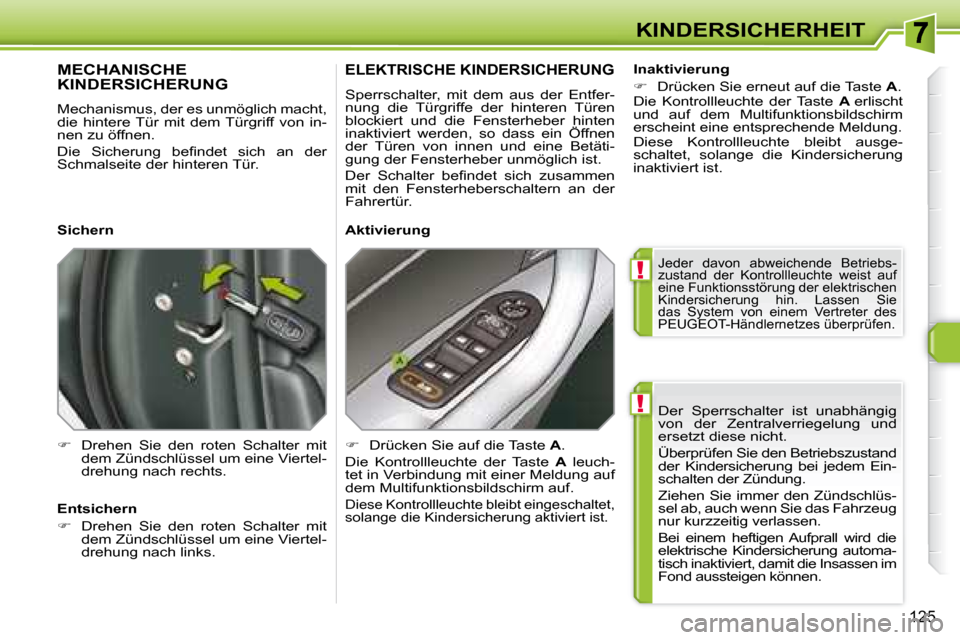

125
KINDERSICHERHEIT Der Sperrschalter ist unabhängig
von der Zentralverriegelung und
ersetzt diese nicht.
Überprüfen Sie den Betriebszustand
der Kindersicherung bei jedem Ein-
schalten der Zündung.
Ziehen Sie immer den Zündschlüs-
sel ab, auch wenn Sie das Fahrzeug
nur kurzzeitig verlassen.
Bei einem heftigen Aufprall wird die
elektrische Kindersicherung automa-
tisch inaktiviert, damit die Insassen im
Fond aussteigen können.
MECHANISCHE KINDERSICHERUNG
Mechanismus, der es unmöglich macht,
die hintere Tür mit dem Türgriff von in-
nen zu öffnen.
D i e S i c h e r u n g b e fi n d e t s i c h a n d e r
Schmalseite der hinteren Tür.
Drehen Sie den roten Schalter mit
dem Zündschlüssel um eine Viertel-
drehung nach rechts.
ELEKTRISCHE KINDERSICHERUNG
Sperrschalter, mit dem aus der Entfer-
nung die Türgriffe der hinteren Türen
blockiert und die Fensterheber hinten
inaktiviert werden, so dass ein Öffnen
der Türen von innen und eine Betäti-
gung der Fensterheber unmöglich ist.
D e r S c h a l t e r b e fi n d e t s i c h z u s a m m e n
mit den Fensterheberschaltern an der
Fahrertür.
Drücken Sie auf die Taste A .
Die Kontrollleuchte der Taste A leuch-
tet in Verbindung mit einer Meldung auf
dem Multifunktionsbildschirm auf.
Diese Kontrollleuchte bleibt eingeschaltet,
solange die Kindersicherung aktiviert ist.
Sichern
Entsichern
Drehen Sie den roten Schalter mit
dem Zündschlüssel um eine Viertel-
drehung nach links. Aktivierung
Inaktivierung
Drücken Sie erneut auf die Taste A .
Die Kontrollleuchte der Taste A erlischt
und auf dem Multifunktionsbildschirm
erscheint eine entsprechende Meldung.
Diese Kontrollleuchte bleibt ausge-
schaltet, solange die Kindersicherung
inaktiviert ist.
Jeder davon abweichende Betriebs-
zustand der Kontrollleuchte weist auf
eine Funktionsstörung der elektrischen
Kindersicherung hin. Lassen Sie
das System von einem Vertreter des
PEUGEOT-Händlernetzes überprüfen.
Page 139 of 271
i
i
i

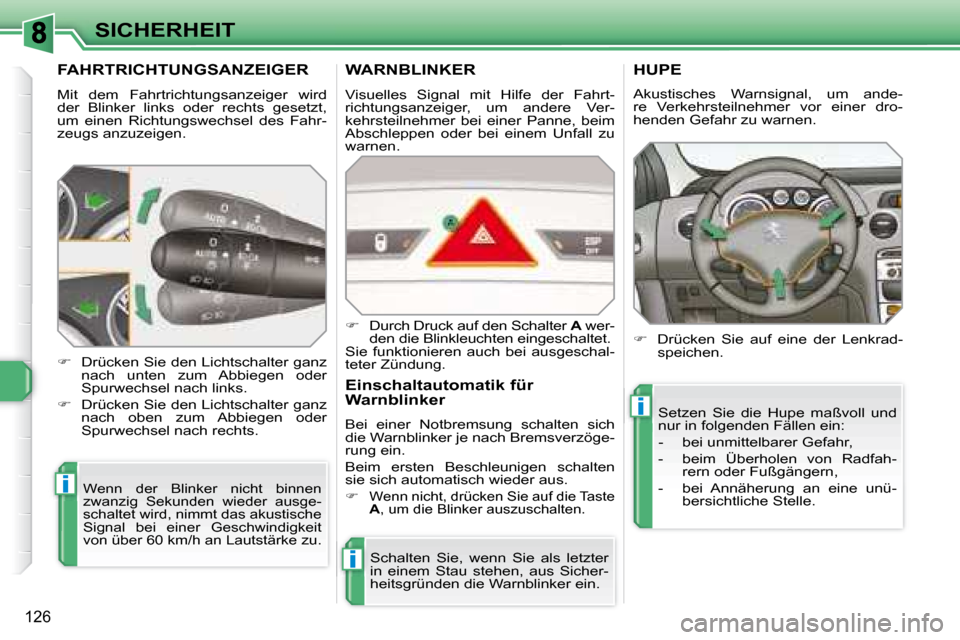

126
SICHERHEIT
FAHRTRICHTUNGSANZEIGER
Mit dem Fahrtrichtungsanzeiger wird
der Blinker links oder rechts gesetzt,
um einen Richtungswechsel des Fahr-
zeugs anzuzeigen.
Wenn der Blinker nicht binnen
zwanzig Sekunden wieder ausge-
schaltet wird, nimmt das akustische
Signal bei einer Geschwindigkeit
von über 60 km/h an Lautstärke zu.
Drücken Sie den Lichtschalter ganz
nach unten zum Abbiegen oder
Spurwechsel nach links.
Drücken Sie den Lichtschalter ganz
nach oben zum Abbiegen oder
Spurwechsel nach rechts.
WARNBLINKER
Visuelles Signal mit Hilfe der Fahrt-
richtungsanzeiger, um andere Ver-
kehrsteilnehmer bei einer Panne, beim
Abschleppen oder bei einem Unfall zu
warnen.
Schalten Sie, wenn Sie als letzter
in einem Stau stehen, aus Sicher-
heitsgründen die Warnblinker ein.
Durch Druck auf den Schalter A wer-
den die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschal-
teter Zündung.
Einschaltautomatik für
Warnblinker
Bei einer Notbremsung schalten sich
die Warnblinker je nach Bremsverzöge-
rung ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.
Wenn nicht, drücken Sie auf die Taste
A , um die Blinker auszuschalten.
HUPE
Drücken Sie auf eine der Lenkrad-
speichen.
Setzen Sie die Hupe maßvoll und
nur in folgenden Fällen ein:
- bei unmittelbarer Gefahr,
- beim Überholen von Radfah- rern oder Fußgängern,
- bei Annäherung an eine unü- bersichtliche Stelle.
Akustisches Warnsignal, um ande-
re Verkehrsteilnehmer vor einer dro-
henden Gefahr zu warnen.
Page 140 of 271
!
i
i
i
127
SICHERHEIT
REIFENDRUCKÜBERWACHUNG
System zur automatischen Kontrolle
des Reifendrucks während der Fahrt. Reparaturen und Reifenwechsel
an einem mit diesem System aus-
gerüsteten Rad müssen von einem
Vertreter des PEUGEOT -Händler-
netzes vorgenommen werden.
Wenn Sie bei einem Reifenwechsel
ein Rad montieren, das von der Rei-
fendrucküberwachung nicht erfasst
wird (Beispiel: Montage von Win-
terreifen), müssen Sie das System
von einem Vertreter des PEUGEOT -
Händlernetzes reinitialisieren lassen.
Das System ist kein Ersatz für die
regelmäßige Prüfung des Reifen-
drucks (siehe unter "Kenndaten"),
um ein gleichbleibend optimales
Fahrverhalten zu gewährleisten
und eine vorzeitige Abnutzung der
Reifen zu vermeiden, vor allem
bei erschwerten Fahrbedingungen
(starke Beladung, hohe Geschwin-
digkeit).
Der Reifendruck muss bei kaltem
Reifen kontrolliert werden, und zwar
mindestens einmal im Monat. Den-
ken Sie auch daran, den Reifendruck
des Ersatzrades zu prüfen.
Das System kann durch elektro-
magnetische Strahlung benach-
barter Frequenzen vorübergehend
gestört werden.
I n j e d e m V e n t i l b e fi n d e n s i c h S e n s o r e n ,
die bei einem Defekt (über 20 km/h)
Alarm auslösen.
Diese Kontrollleuchte leuchtet im
Kombiinstrument auf und/oder eine
Meldung erscheint auf dem Multi-
funktionsbildschirm in Verbindung
mit einem akustischen Signal, um
das betroffene Rad zu lokalisieren.
Prüfen Sie bitte schnellstmöglich den
Reifendruck.
Die Reifendruckkontrolle muss bei kalten
Reifen durchgeführt werden.
Zu wenig Luft auf dem Reifen Die
STOP -Warnleuchte und/oder
diese Kontrollleuchte leuchten im
Kombiinstrument auf, gleichzeitig
ertönt ein akus-tisches Signal in
Verbindung mit einer Meldung auf
dem Multifunktionsbildschirm, die
das defekte Rad lokalisiert.
Halten Sie sofort an und vermei-
den Sie jedes plötzliche Lenk- und
Bremsmanöver.
Wechseln Sie den beschädigten Reifen
(geplatzt oder mit starkem Luftverlust)
und lassen Sie den Reifendruck so
schnell wie möglich kontrollieren.
Reifenpanne
Die Reifendrucküberwachung ist eine
Fahrhilfe und entbindet den Fahrer we-
d e r v o n s e i n e r Ü b e r w a c h u n g s p fl i c h t
noch von seiner Verantwortung.
Sensor(en) nicht erfasst oder
defekt
Diese Kontrollleuchte leuchtet im
Kombiinstrument auf und/oder eine
Meldung erscheint auf dem Multifunkti-
onsbildschirm in Verbindung mit einem
akustischen Signal, um anzuzeigen, welche Rad-
sensoren betroffen sind, bzw. darauf hinzuweisen,
dass ein Defekt im System vorliegt.
Wenden Sie sich an das PEUGEOT -Händlernetz
und lassen Sie den (die) defekten Sensor(en)
austauschen.
Diese Meldung erscheint auch,
wenn ein Rad vom Fahrzeug ab-
montiert wird (zur Reparatur) oder
ein Rad oder mehrere Räder ohne
Radsensor (Winterreifen) montiert
werden.
Das Ersatzrad hat keinen Radsensor.
