Peugeot 308 SW BL 2010.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2010.5Pages: 336, PDF-Größe: 21.49 MB
Page 201 of 336
1
i
199

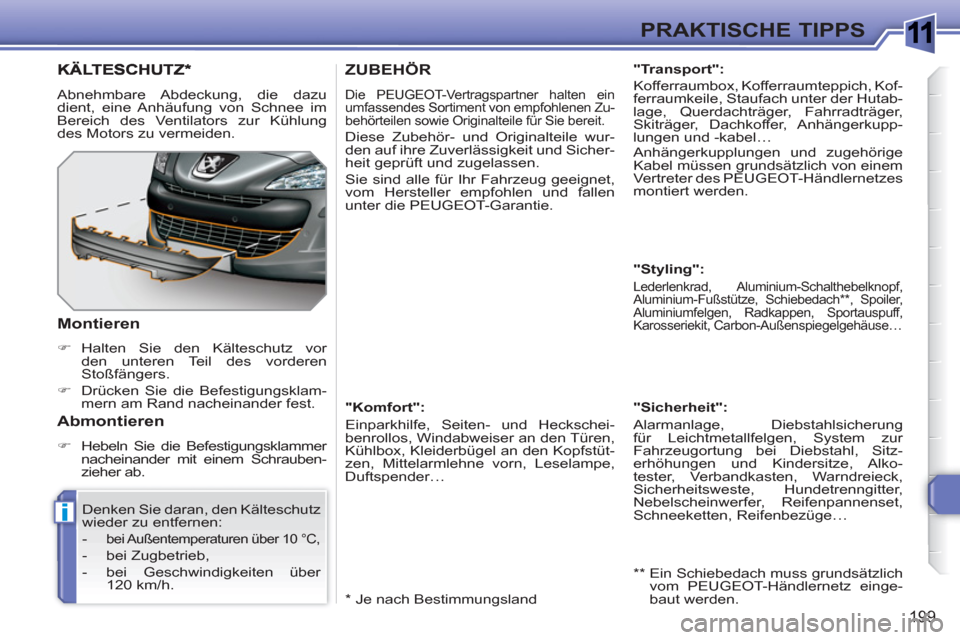

PRAKTISCHE TIPPS
ZUBEHÖR
Die PEUGEOT-Vertragspartner halten ein
umfassendes Sortiment von empfohlenen Zu-
behörteilen sowie Originalteile für Sie bereit.
Diese Zubehör- und Originalteile wur-
den auf ihre Zuverlässigkeit und Sicher-
heit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.
"Komfort":
Einparkhilfe, Seiten- und Heckschei-
benrollos, Windabweiser an den Türen,
Kühlbox, Kleiderbügel an den Kopfstüt-
zen, Mittelarmlehne vorn, Leselampe,
Duftspender…
**
Ein Schiebedach muss grundsätzlich
vom PEUGEOT-Händlernetz einge-
baut werden.
Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Ventilators zur Kühlung
des Motors zu vermeiden.
Montieren
)
Halten Sie den Kälteschutz vor
den unteren Teil des vorderen
Stoßfängers.
)
Drücken Sie die Befestigungsklam-
mern am Rand nacheinander fest.
Denken Sie daran, den Kälteschutz
wieder zu entfernen:
-
bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
- bei Geschwindigkeiten über
120 km/h.
Abmontieren
)
Hebeln Sie die Befestigungsklammer
nacheinander mit einem Schrauben-
zieher ab.
*
Je nach Bestimmungsland
"Transport":
Kofferraumbox, Kofferraumteppich, Kof-
ferraumkeile, Staufach unter der Hutab-
lage, Querdachträger, Fahrradträger,
Skiträger, Dachkoffer, Anhängerkupp-
lungen und -kabel…
Anhängerkupplungen und zugehörige
Kabel müssen grundsätzlich von einem
Vertreter des PEUGEOT-Händlernetzes
montiert werden.
"Styling":
Lederlenkrad, Aluminium-Schalthebelknopf,
Aluminium-Fußstütze, Schiebedach ** , Spoiler,
Aluminiumfelgen, Radkappen, Sportauspuff,
Karosseriekit, Carbon-Außenspiegelgehäuse…
"Sicherheit":
Alarmanlage, Diebstahlsicherung
für Leichtmetallfelgen, System zur
Fahrzeugortung bei Diebstahl, Sitz-
erhöhungen und Kindersitze, Alko-
tester, Verbandkasten, Warndreieck,
Sicherheitsweste, Hundetrenngitter,
Nebelscheinwerfer, Reifenpannenset,
Schneeketten, Reifenbezüge…
Page 202 of 336
1
!
i
i
200

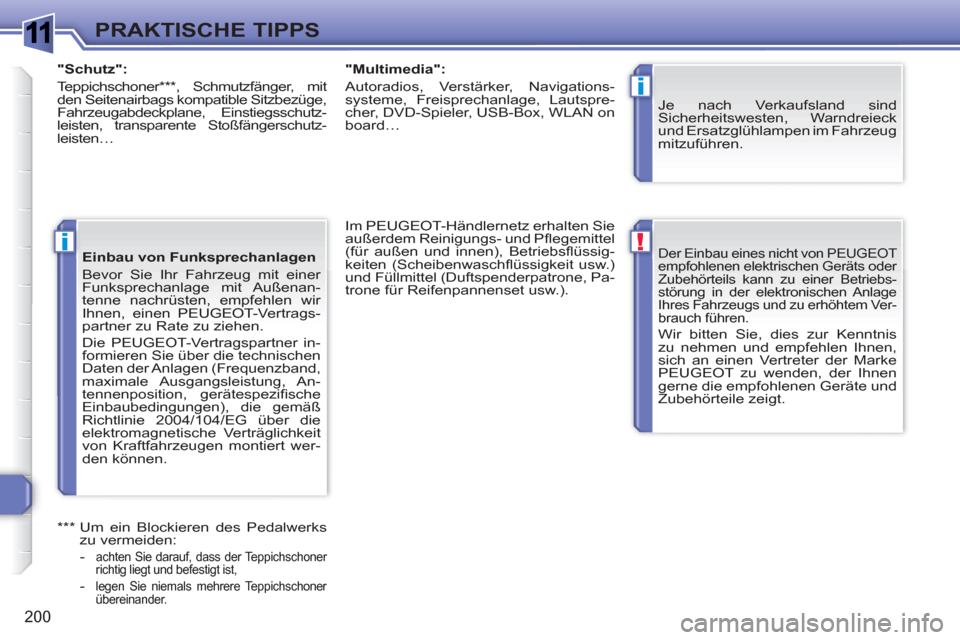

PRAKTISCHE TIPPS
Der Einbau eines nicht von PEUGEOT
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebs-
störung in der elektronischen Anlage
Ihres Fahrzeugs und zu erhöhtem Ver-
brauch führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
PEUGEOT zu wenden, der Ihnen
gerne die empfohlenen Geräte und
Zubehörteile zeigt.
Je nach Verkaufsland sind
Sicherheitswesten, Warndreieck
und Ersatzglühlampen im Fahrzeug
mitzuführen.
"Schutz":
Teppichschoner *** , Schmutzfänger, mit
den Seitenairbags kompatible Sitzbezüge,
Fahrzeugabdeckplane, Einstiegsschutz-
leisten, transparente Stoßfängerschutz-
leisten…
"Multimedia":
Autoradios, Verstärker, Navigations-
systeme, Freisprechanlage, Lautspre-
cher, DVD-Spieler, USB-Box, WLAN on
board…
***
Um ein Blockieren des Pedalwerks
zu vermeiden:
-
achten Sie darauf, dass der Teppichschoner
richtig liegt und befestigt ist,
- legen Sie niemals mehrere Teppichschoner
übereinander.
Einbau von Funksprechanlagen
Bevor Sie Ihr Fahrzeug mit einer
Funksprechanlage mit Außenan-
tenne nachrüsten, empfehlen wir
Ihnen, einen PEUGEOT-Vertrags-
partner zu Rate zu ziehen.
Die PEUGEOT-Vertragspartner in-
formieren Sie über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung, An-
tennenposition, gerätespezifi sche
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert wer-
den können.
Im PEUGEOT-Händlernetz erhalten Sie
außerdem Reinigungs- und Pfl egemittel
(für außen und innen), Betriebsfl üssig-
keiten (Scheibenwaschfl üssigkeit usw.)
und Füllmittel (Duftspenderpatrone, Pa-
trone für Reifenpannenset usw.).
Page 203 of 336
1
201

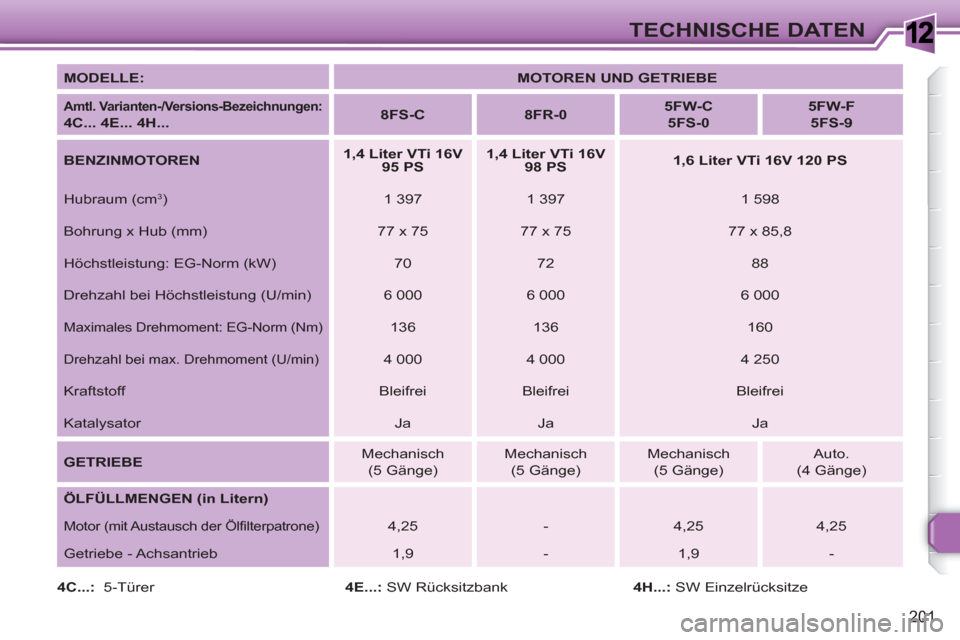

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtl. Varianten-/Versions-Bezeichnungen
:
4C... 4E... 4H...
8FS-C
8FR-0
5FW-C
5FS-0
5FW-F
5FS-9
BENZINMOTOREN
1,4 Liter VTi 16V
95 PS
1,4 Liter VTi 16V
98 PS
1,6 Liter VTi 16V 120 PS
Hubraum (cm
3
)
1 397
1 397
1 598
Bohrung x Hub (mm)
77 x 75
77 x 75
77 x 85,8
Höchstleistung: EG-Norm (kW)
70
72
88
Drehzahl bei Höchstleistung (U/min)
6 000
6 000
6 000
Maximales Drehmoment: EG-Norm (Nm)
136
136
160
Drehzahl bei max. Drehmoment (U/min)
4 000
4 000
4 250
Kraftstoff
Bleifrei
Bleifrei
Bleifrei
Katalysator
Ja
Ja
Ja
GETRIEBE
Mechanisch
(5 Gänge)
Mechanisch
(5 Gänge)
Mechanisch
(5 Gänge)
Auto.
(4 Gänge)
ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone)
4,25
-
4,25
4,25
Getriebe - Achsantrieb
1,9
-
1,9
-
4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze
Page 204 of 336
1
202

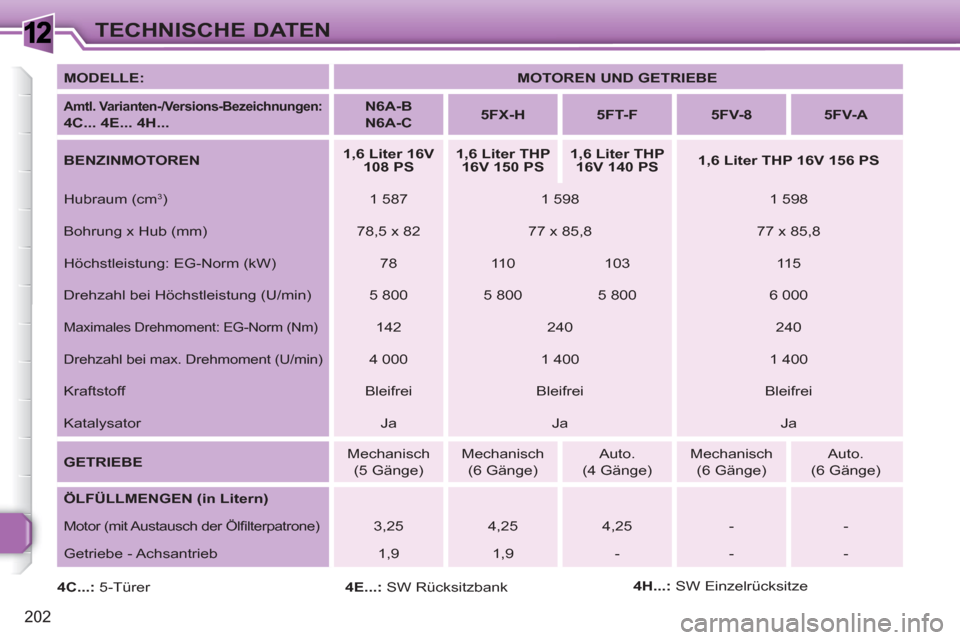

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtl. Varianten-/Versions-Bezeichnungen
:
4C... 4E... 4H...
N6A-B
N6A-C
5FX-H
5FT-F
5FV-8
5FV-A
BENZINMOTOREN
1,6 Liter 16V
108 PS
1,6 Liter THP
16V 150 PS
1,6 Liter THP
16V 140 PS
1,6 Liter THP 16V 156 PS
Hubraum (cm
3)
1 587
1 598
1 598
Bohrung x Hub (mm)
78,5 x 82
77 x 85,8
77 x 85,8
Höchstleistung: EG-Norm (kW)
78
11 0
103
115
Drehzahl bei Höchstleistung (U/min)
5 800
5 800
5 800
6 000
Maximales Drehmoment: EG-Norm (Nm)
142
240
240
Drehzahl bei max. Drehmoment (U/min)
4 000
1 400
1 400
Kraftstoff
Bleifrei
Bleifrei
Bleifrei
Katalysator
Ja
Ja
Ja
GETRIEBE
Mechanisch
(5 Gänge)
Mechanisch
(6 Gänge)
Auto.
(4 Gänge)
Mechanisch
(6 Gänge)
Auto.
(6 Gänge)
ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone)
3,25
4,25
4,25
-
-
Getriebe - Achsantrieb
1,9
1,9
-
-
-
4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze
Page 205 of 336
1
203

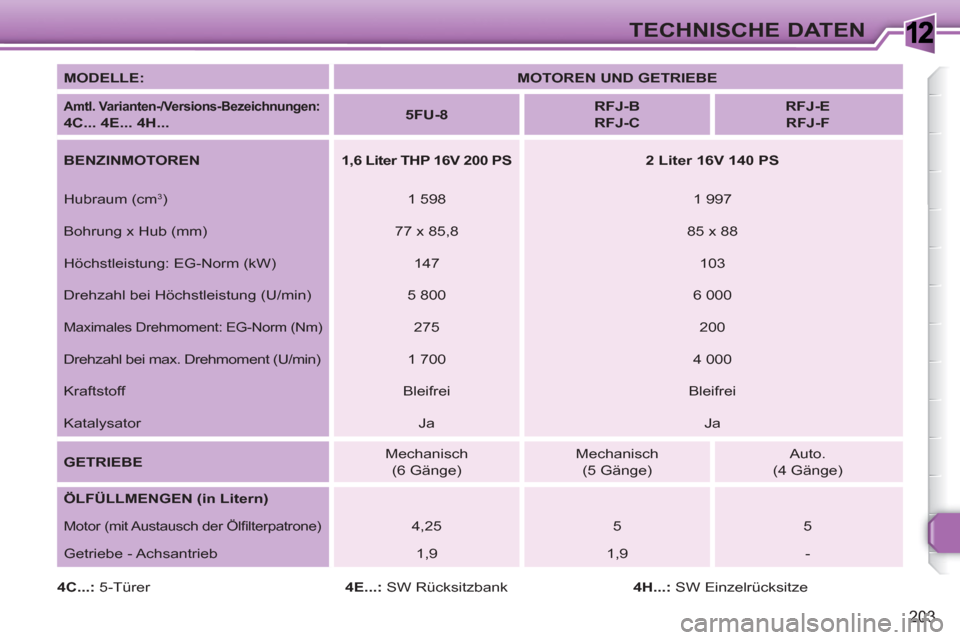

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtl. Varianten-/Versions-Bezeichnungen
:
4C... 4E... 4H...
5FU-8
RFJ-B
RFJ-C
RFJ-E
RFJ-F
BENZINMOTOREN
1,6 Liter THP 16V 200 PS
2 Liter 16V 140 PS
Hubraum (cm
3
)
1 598
1 997
Bohrung x Hub (mm)
77 x 85,8
85 x 88
Höchstleistung: EG-Norm (kW)
147
103
Drehzahl bei Höchstleistung (U/min)
5 800
6 000
Maximales Drehmoment: EG-Norm (Nm)
275
200
Drehzahl bei max. Drehmoment (U/min)
1 700
4 000
Kraftstoff
Bleifrei
Bleifrei
Katalysator
Ja
Ja
GETRIEBE
Mechanisch
(6 Gänge)
Mechanisch
(5 Gänge)
Auto.
(4 Gänge)
ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone)
4,25
5
5
Getriebe - Achsantrieb
1,9
1,9
-
4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze
Page 206 of 336
1
204

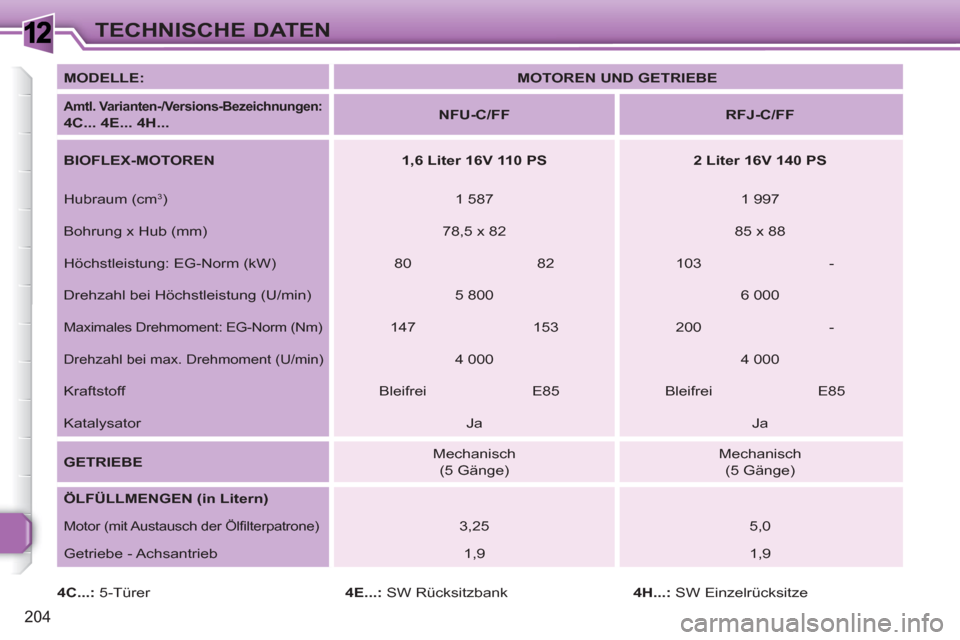

TECHNISCHE DATEN
MODELLE:
MOTOREN UND GETRIEBE
Amtl. Varianten-/Versions-Bezeichnungen
:
4C... 4E... 4H...
NFU-C/FF
RFJ-C/FF
BIOFLEX-MOTOREN
1,6 Liter 16V 110 PS
2 Liter 16V 140 PS
Hubraum (cm
3
)
1 587
1 997
Bohrung x Hub (mm)
78,5 x 82
85 x 88
Höchstleistung: EG-Norm (kW)
80
82
103
-
Drehzahl bei Höchstleistung (U/min)
5 800
6 000
Maximales Drehmoment: EG-Norm (Nm)
147
153
200
-
Drehzahl bei max. Drehmoment (U/min)
4 000
4 000
Kraftstoff
Bleifrei
E85
Bleifrei
E85
Katalysator
Ja
Ja
GETRIEBE
Mechanisch
(5 Gänge)
Mechanisch
(5 Gänge)
ÖLFÜLLMENGEN (in Litern)
Motor (mit Austausch der Ölfi lterpatrone)
3,25
5,0
Getriebe - Achsantrieb
1,9
1,9
4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze
Page 207 of 336
1
205

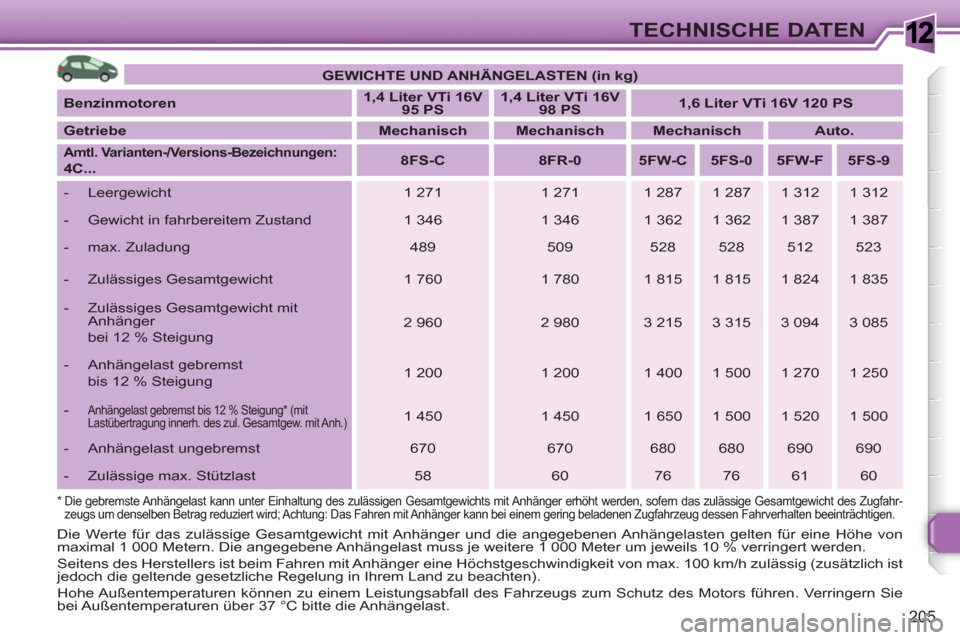

TECHNISCHE DATEN
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,4 Liter VTi 16V
95 PS
1,4 Liter VTi 16V
98 PS
1,6 Liter VTi 16V 120 PS
Getriebe
Mechanisch
Mechanisch
Mechanisch
Auto.
Amtl. Varianten-/Versions-Bezeichnungen
:
4C...
8FS-C
8FR-0
5FW-C
5FS-0
5FW-F
5FS-9
- Leergewicht
1 271
1 271
1 287
1 287
1 312
1 312
- Gewicht in fahrbereitem Zustand
1 346
1 346
1 362
1 362
1 387
1 387
- max. Zuladung
489
509
528
528
512
523
- Zulässiges Gesamtgewicht
1 760
1 780
1 815
1 815
1 824
1 835
- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung
2 960
2 980
3 215
3 315
3 094
3 085
- Anhängelast gebremst
bis 12 % Steigung
1 200
1 200
1 400
1 500
1 270
1 250
-
Anhängelast gebremst bis 12 % Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)
1 450
1 450
1 650
1 500
1 520
1 500
- Anhängelast ungebremst
670
670
680
680
690
690
- Zulässige max. Stützlast
58
60
76
76
61
60
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Page 208 of 336
1
206
TECHNISCHE DATEN

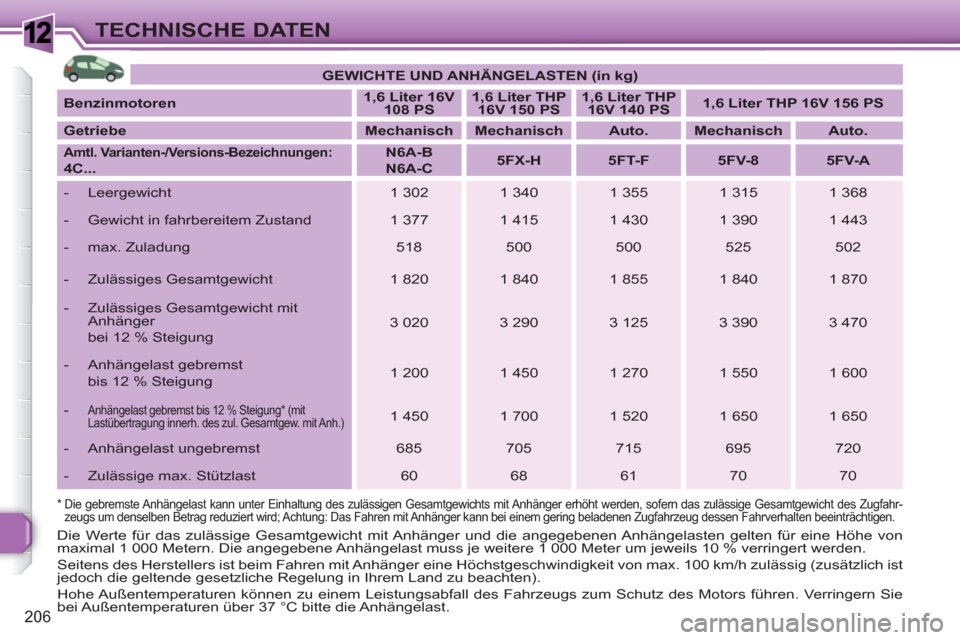

GEWICHTE UND ANHÄNGELASTEN (in kg)
Benzinmotoren
1,6 Liter 16V
108 PS
1,6 Liter THP
16V 150 PS
1,6 Liter THP
16V 140 PS
1,6 Liter THP 16V 156 PS
Getriebe
Mechanisch
Mechanisch
Auto.
Mechanisch
Auto.
Amtl. Varianten-/Versions-Bezeichnungen
:
4C...
N6A-B
N6A-C
5FX-H
5FT-F
5FV-8
5FV-A
- Leergewicht
1 302
1 340
1 355
1 315
1 368
- Gewicht in fahrbereitem Zustand
1 377
1 415
1 430
1 390
1 443
- max. Zuladung
518
500
500
525
502
- Zulässiges Gesamtgewicht
1 820
1 840
1 855
1 840
1 870
- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung
3 020
3 290
3 125
3 390
3 470
- Anhängelast gebremst
bis 12 % Steigung
1 200
1 450
1 270
1 550
1 600
-
Anhängelast gebremst bis 12 % Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)
1 450
1 700
1 520
1 650
1 650
- Anhängelast ungebremst
685
705
715
695
720
- Zulässige max. Stützlast
60
68
61
70
70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Page 209 of 336

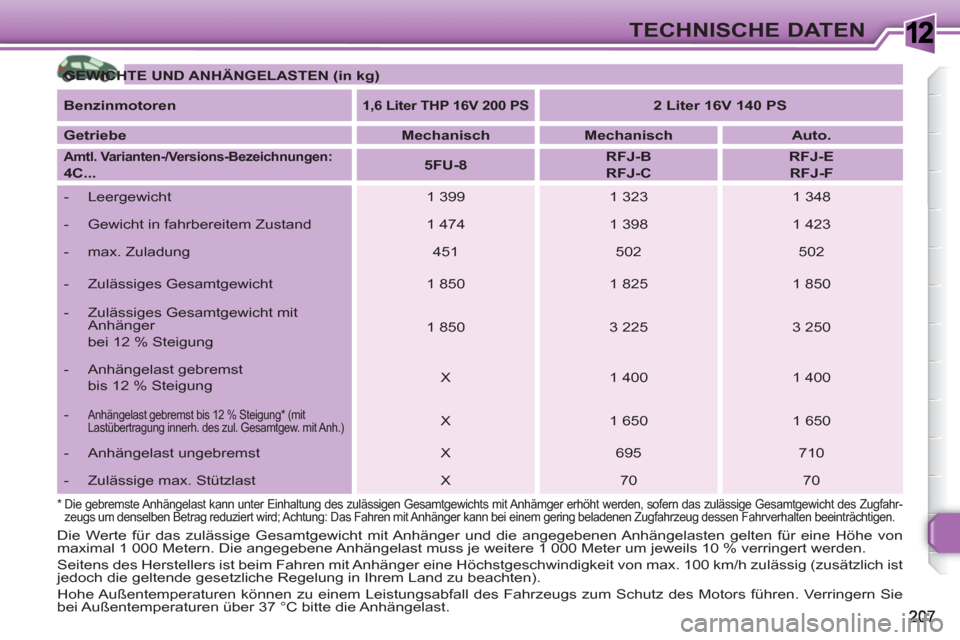

1TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN
(in kg)
Benzinmotoren
1,6 Liter THP 16V 200 PS
2 Liter 16V 140 PS
Getriebe
Mechanisch
Mechanisch
Auto.
Amtl. Varianten-/Versions-Bezeichnungen
:
4C...
5FU-8
RFJ-B
RFJ-C
RFJ-E
RFJ-F
- Leergewicht
1 399
1 323
1 348
- Gewicht in fahrbereitem Zustand
1 474
1 398
1 423
- max. Zuladung
451
502
502
- Zulässiges Gesamtgewicht
1 850
1 825
1 850
- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung
1 850
3 225
3 250
- Anhängelast gebremst
bis 12 % Steigung
X
1 400
1 400
-
Anhängelast gebremst bis 12 % Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)
X
1 650
1 650
- Anhängelast ungebremst
X
695
710
- Zulässige max. Stützlast
X
70
70
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhämger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Page 210 of 336
1
208
TECHNISCHE DATEN
*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

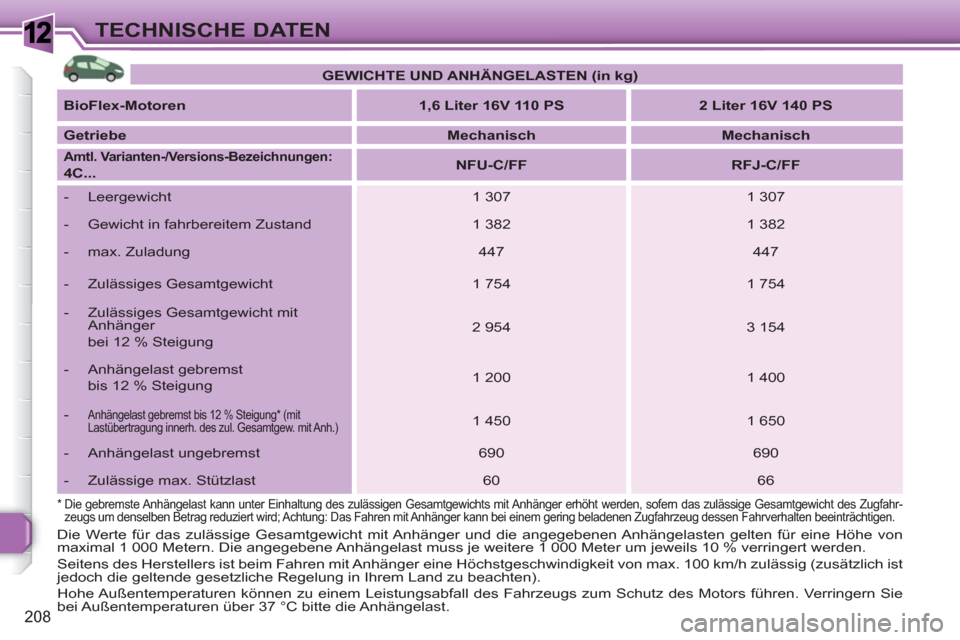

GEWICHTE UND ANHÄNGELASTEN (in kg)
BioFlex-Motoren
1,6 Liter 16V 110 PS
2 Liter 16V 140 PS
Getriebe
Mechanisch
Mechanisch
Amtl.
Varianten-/Versions-Bezeichnungen
:
4C...
NFU-C/FF
RFJ-C/FF
- Leergewicht
1 307
1 307
- Gewicht in fahrbereitem Zustand
1 382
1 382
- max. Zuladung
447
447
- Zulässiges Gesamtgewicht
1 754
1 754
- Zulässiges Gesamtgewicht mit
Anhänger
bei 12 % Steigung
2 954
3 154
- Anhängelast gebremst
bis 12 % Steigung
1 200
1 400
-
Anhängelast gebremst bis 12 % Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)
1 450
1 650
- Anhängelast ungebremst
690
690
- Zulässige max. Stützlast
60
66
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1 000 Metern. Die angegebene Anhängelast muss je weitere 1 000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
