Peugeot 308 SW BL 2010.5 Instrukcja Obsługi (in Polish)

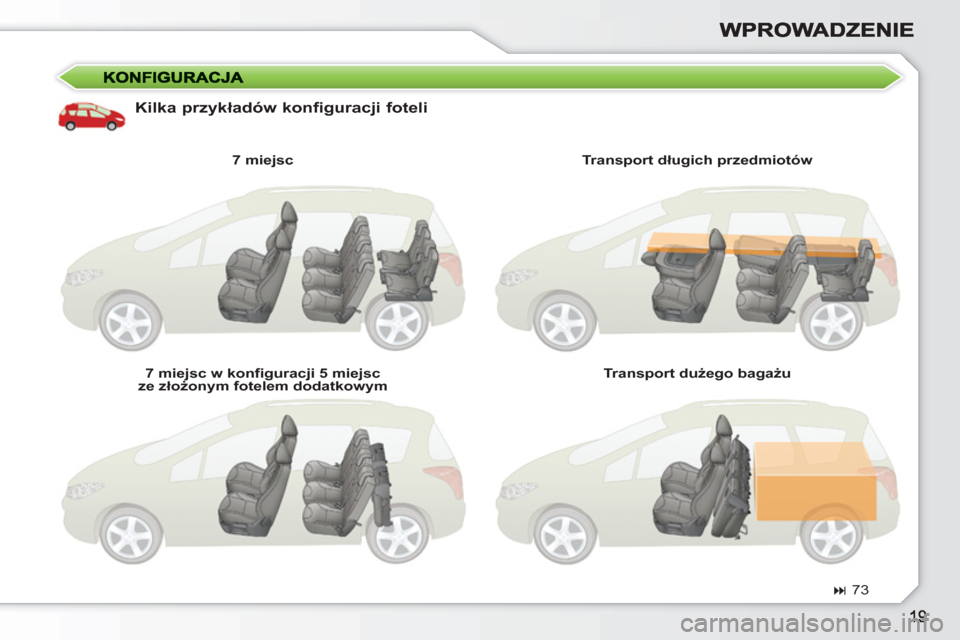

Kilka przykładów konfiguracji foteli


7 miejsc

7 miejsc w konfiguracji 5 miejsc
ze złożonym fotelem dodatkowym
Transport długich przedmiotów

Transport dużego bagażu



73

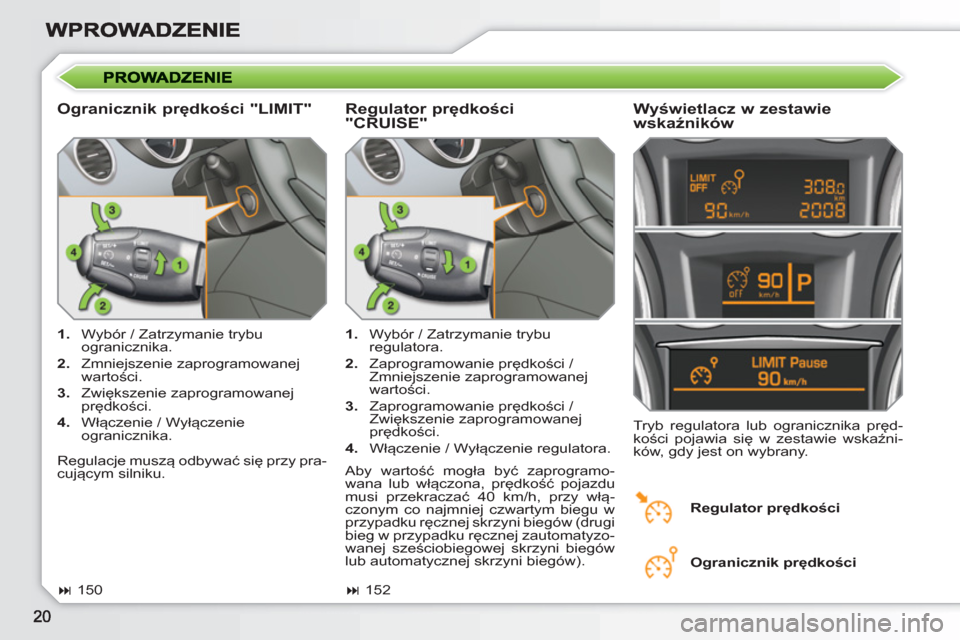

Ogranicznik prędkości "LIMIT"
Wyświetlacz w zestawie
wskaźników



1.
Wybór / Zatrzymanie trybu
ogranicznika.

2.
Zmniejszenie zaprogramowanej
wartości.

3.
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie
ogranicznika. Tryb regulatora lub ogranicznika pręd-
kości pojawia się w zestawie wskaźni-
ków, gdy jest on wybrany.

1.
Wybór / Zatrzymanie trybu
regulatora.

2.
Zaprogramowanie prędkości /
Zmniejszenie zaprogramowanej
wartości.

3.
Zaprogramowanie prędkości /
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie regulatora.


Regulator prędkości
"CRUISE"

Regulator prędkości

Ogranicznik prędkości




152




150
Aby wartość mogła być zaprogramo-
wana lub włączona, prędkość pojazdu
musi przekraczać 40 km/h, przy włą-
czonym co najmniej czwartym biegu w
przypadku ręcznej skrzyni biegów (drugi
bieg w przypadku ręcznej zautomatyzo-
wanej sześciobiegowej skrzyni biegów
lub automatycznej skrzyni biegów). Regulacje muszą odbywać się przy pra-
cującym silniku.

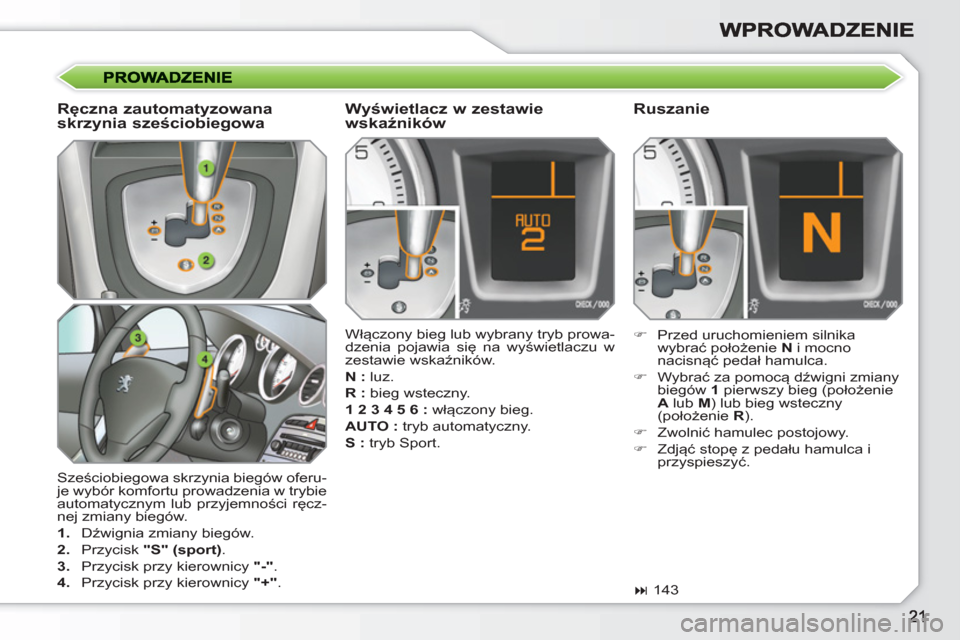

Sześciobiegowa skrzynia biegów oferu-
je wybór komfortu prowadzenia w trybie
automatycznym lub przyjemności ręcz-
nej zmiany biegów.


1.
Dźwignia zmiany biegów.

2.
Przycisk "S" (sport)
.

3.
Przycisk przy kierownicy "-"
.

4.
Przycisk przy kierownicy "+"
.
Włączony bieg lub wybrany tryb prowa-
dzenia pojawia się na wyświetlaczu w
zestawie wskaźników.

N :
luz.

R :
bieg wsteczny.

1 2 3 4 5 6 :
włączony bieg.

AUTO :
tryb automatyczny.

S :
tryb Sport.


Wyświetlacz w zestawie
wskaźników



)
Przed uruchomieniem silnika
wybrać położenie N
i mocno
nacisnąć pedał hamulca.

)
Wybrać za pomocą dźwigni zmiany
biegów 1
pierwszy bieg (położenie
A
lub M
) lub bieg wsteczny
(położenie R
).

)
Zwolnić hamulec postojowy.

)
Zdjąć stopę z pedału hamulca i
przyspieszyć.


Ruszanie




143



Ręczna zautomatyzowana
skrzynia sześciobiegowa

i
22
KONTROLA JAZDY

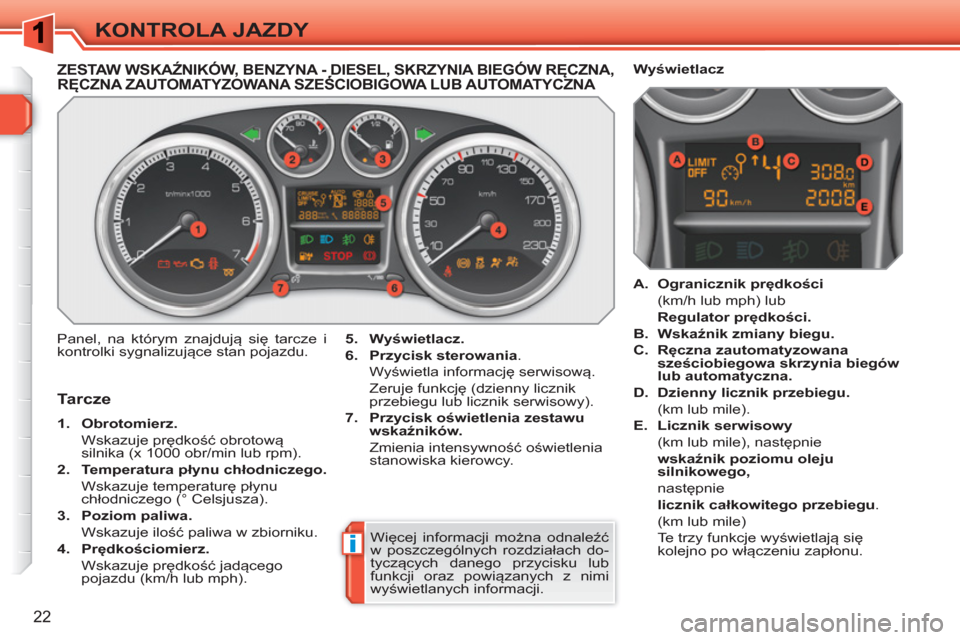

ZESTAW WSKAŹNIKÓW, BENZYNA - DIESEL, SKRZYNIA BIEGÓW RĘCZNA, RĘCZNA ZAUTOMATYZOWANA SZEŚCIOBIGOWA LUB AUTOMATYCZNA,,Ę
Panel, na którym znajdują się tarcze i
kontrolki sygnalizujące stan pojazdu.
5.
Wyświetlacz.


6.
P

rzycisk sterowania
.
Wyświetla informację serwisową.
Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

7.
Przycisk oświetlenia zestawu
wskaźników.


Zmienia intensywność oświetlenia
stanowiska kierowcy.


Tarcze



1.
Obrotomierz.


Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.


Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.


Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.


Wskazuje prędkość jadącego
pojazdu (km/h lub mph).

A.
Ogranicznik prędkości


(km/h lub mph) lub
Regulator prędkości.


B.
Wskaźnik zmiany biegu.


C.
Ręczna zautomatyzowana

sześciobiegowa

skrzynia

biegów


lub automatyczna.


D.
Dzienny licznik przebiegu.


(km lub mile).
E.
Licznik serwisowy


(km lub mile), następnie
w

skaźnik poziomu oleju
silnikowego,


następnie
licznik całkowitego przebiegu
.
(km lub mile)
Te trzy funkcje wyświetlają się
kolejno po włączeniu zapłonu.


Wyświetlacz
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji.

i
23
KONTROLA JAZDY

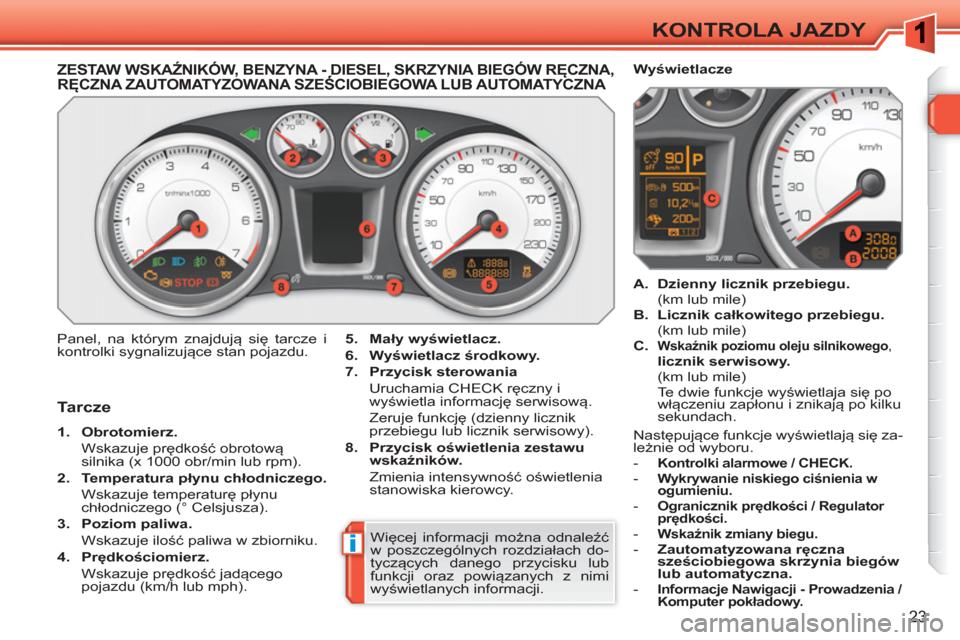

ZESTAW WSKAŹNIKÓW, BENZYNA - DIESEL, SKRZYNIA BIEGÓW RĘCZNA, RĘCZNA ZAUTOMATYZOWANA SZEŚCIOBIEGOWA LUB AUTOMATYCZNA ,,Ę
Panel, na którym znajdują się tarcze i
kontrolki sygnalizujące stan pojazdu.
5.
Mały wyświetlacz.


6.
Wyświetlacz środkowy.


7.
Przycisk sterowania


Uruchamia CHECK ręczny i
wyświetla informację serwisową.
Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

8.
Przycisk oświetlenia zestawu
wskaźników.


Zmienia intensywność oświetlenia
stanowiska kierowcy.


Tarcze



1.
Obrotomierz.


Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.


Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.


Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.


Wskazuje prędkość jadącego
pojazdu (km/h lub mph).

A.
Dzienny licznik przebiegu.


(km lub mile)

B.
Licznik całkowitego przebiegu.


(km lub mile)

C.

Wskaźnik poziomu oleju silnikowego
,
licznik serwisowy.


(km lub mile)
Te dwie funkcje wyświetlaja się po
włączeniu zapłonu i znikają po kilku
sekundach.
Wyświetlacze
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji. Następujące funkcje wyświetlają się za-
leżnie od wyboru.



- Kontrolki alarmowe / CHECK.

- Wykrywanie niskiego ciśnienia w
ogumieniu.

- Ogranicznik prędkości / Regulator
prędkości.

- Wskaźnik zmiany biegu.


- Zautomatyzowana ręczna

sześciobiegowa

skrzynia biegów

lub automatyczna.



- Informacje Nawigacji - Prowadzenia /
Komputer pokładowy.

i
24
KONTROLA JAZDY








ZESTAW WSKAŹNIKÓW WIP COM 3D, BENZYNA - DIESEL, SKRZYNIA BIEGÓWRĘCZNA, RĘCZNA ZAUTOMATYZOWANA SZEŚCIOBIEGOWA LUB AUTOMATYCZNA ,,

Tarcze



1.
Obrotomierz.


Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.


Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.


Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.


Wskazuje prędkość jadącego
pojazdu (km/h lub mph).


A.
Dzienny licznik przebiegu.

(km lub mile)

B.
Licznik całkowitego przebiegu.

(km lub mile) Dwie następujące funkcje
wyświetlają się kolejno po włączeniu zapłonu.

C.
Wskaźnik poziomu oleju silnikowego
,
licznik serwisowy.

(km lub mile)
Te dwie funkcje wyświetlają się po włączeniu
zapłonu i znikają po kilku sekundach.
Następujące funkcje wyświetlają się zależnie od
wyboru.


- Kontrolki alarmowe / CHECK.

- Wykrywanie niskiego ciśnienia w ogumieniu.


- Ogranicznik prędkości / Regulator
prędkości.

- Wskaźnik zmieny biegu.


- Zautomatyzowana

sześciobiegowa

ręczna skrzynia biegów

lub
automatyczna.


- Nawigacja - Prowadzenie / Komputer
pokładowy.

- Parametry samochodu.



Panel, na którym znajdują się tarcze i
kontrolki sygnalizujące stan pojazdu.
Wyświetlacze

5.
Mały wyświetlacz.


6.
Wyświetlacz środkowy

.


7.
Pr

zycisk sterowania.


Uruchamia CHECK ręczny i
wyświetla informację serwisową
.


Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

8.
Przycisk oświetlenia zestawu
wskaźników.


Zmienia intensywność oświetlenia
stanowiska kierowcy.
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji.

i
25
KONTROLA JAZDY

*
W zależności od kraju przeznaczenia.

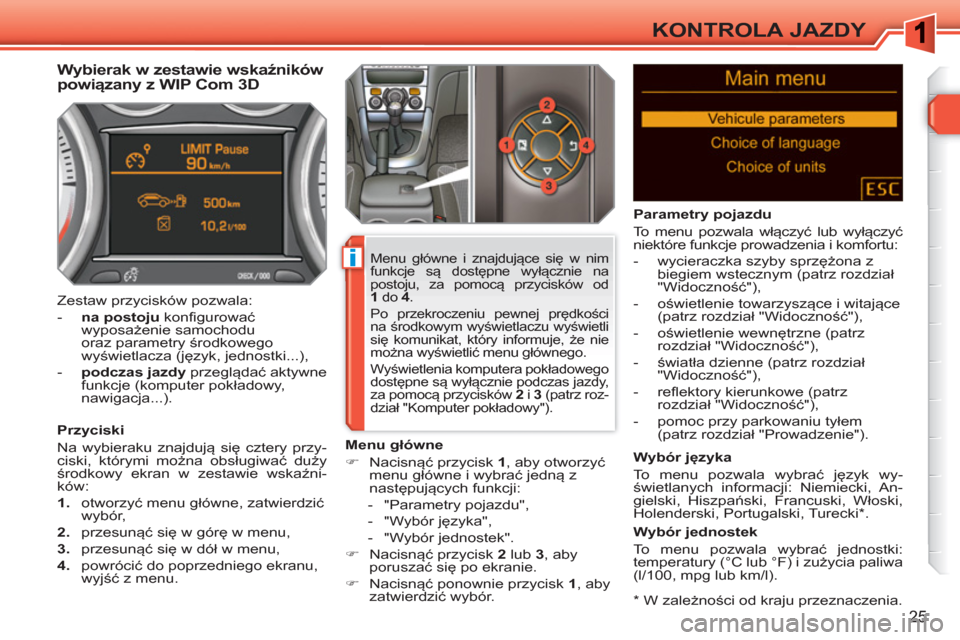

Wybierak w zestawie wskaźników
powiązany z WIP Com 3D


Przyciski
Na wybieraku znajdują się cztery przy-
ciski, którymi można obsługiwać duży
środkowy ekran w zestawie wskaźni-
ków:


1.
otworzyć menu główne, zatwierdzić
wybór,

2.
przesunąć się w górę w menu,

3.
przesunąć się w dół w menu,

4.
powrócić do poprzedniego ekranu,
wyjść z menu.
Menu główne


)
Nacisnąć przycisk 1
, aby otworzyć
menu główne i wybrać jedną z
następujących funkcji:


- "Parametry pojazdu",

- "Wybór języka",

- "Wybór jednostek".

)
Nacisnąć przycisk 2

lub 3
, aby
poruszać się po ekranie.

)
Nacisnąć ponownie przycisk 1
, aby
zatwierdzić wybór.


Menu główne i znajdujące się w nim
funkcje są dostępne wyłącznie na
postoju, za pomocą przycisków od
1
do 4
.
Po przekroczeniu pewnej prędkości
na środkowym wyświetlaczu wyświetli
się komunikat, który informuje, że nie
można wyświetlić menu głównego.
Wyświetlenia komputera pokładowego
dostępne są wyłącznie podczas jazdy,
za pomocą przycisków 2
i 3
(patrz roz-
dział "Komputer pokładowy").

Zestaw przycisków pozwala:


- na postoju
konfigurować
wyposażenie samochodu
oraz parametry środkowego
wyświetlacza (język, jednostki...),

- podczas jazdy
przeglądać aktywne
funkcje (komputer pokładowy,
nawigacja...).


Parametry pojazdu
To menu pozwala włączyć lub wyłączyć
niektóre funkcje prowadzenia i komfortu:


- wycieraczka szyby sprzężona z
biegiem wstecznym (patrz rozdział
"Widoczność"),

- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),

- oświetlenie wewnętrzne (patrz
rozdział "Widoczność"),

- światła dzienne (patrz rozdział
"Widoczność"),

- reflektory kierunkowe (patrz
rozdział "Widoczność"),

- pomoc przy parkowaniu tyłem
(patrz rozdział "Prowadzenie").


Wybór języka
To menu pozwala wybrać język wy-
świetlanych informacji: Niemiecki, An-
gielski, Hiszpański, Francuski, Włoski,
Holenderski, Portugalski, Turecki * .

Wybór jednostek
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i zużycia paliwa
(l/100, mpg lub km/l).

!
26
KONTROLA JAZDY

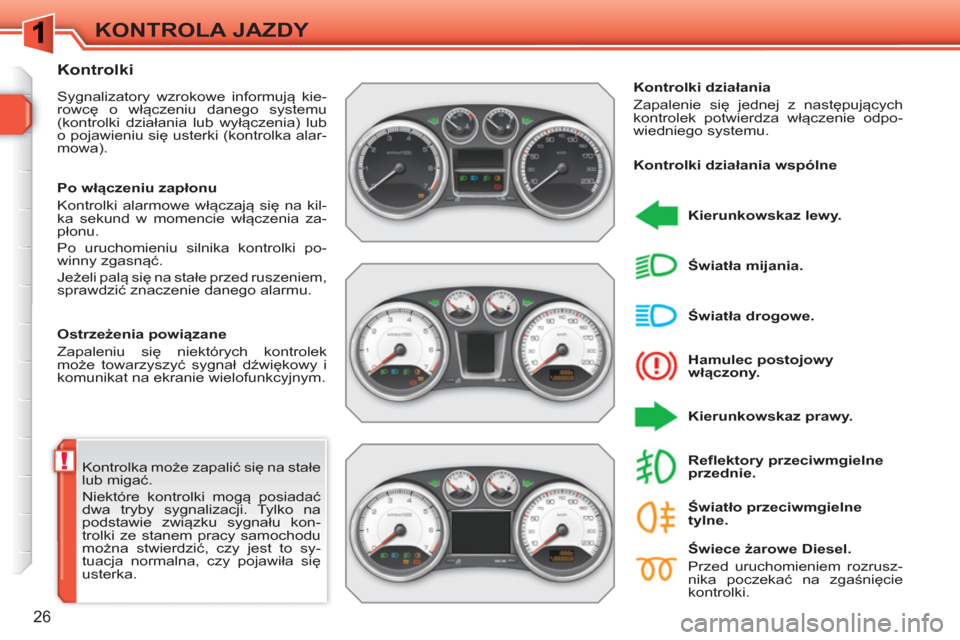

Kontrolka może zapalić się na stałe
lub migać.
Niektóre kontrolki mogą posiadać
dwa tryby sygnalizacji. Tylko na
podstawie związku sygnału kon-
trolki ze stanem pracy samochodu
można stwierdzić, czy jest to sy-
tuacja normalna, czy pojawiła się
usterka.










Kontrolki

Sygnalizatory wzrokowe informują kie-
rowcę o włączeniu danego systemu
(kontrolki działania lub wyłączenia) lub
o pojawieniu się usterki (kontrolka alar-
mowa).

Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek
może towarzyszyć sygnał dźwiękowy i
komunikat na ekranie wielofunkcyjnym.
Kontrolki działania
Zapalenie się jednej z następujących
kontrolek potwierdza włączenie odpo-
wiedniego systemu.

Kierunkowskaz lewy.

Hamulec postojowy
włączony.

Kierunkowskaz prawy.
Światła drogowe.
Światła mijania.


Świece żarowe Diesel.
Przed uruchomieniem rozrusz-
nika poczekać na zgaśnięcie
kontrolki.

Reflektory przeciwmgielne
przednie.
Po włączeniu zapłonu
Kontrolki alarmowe włączają się na kil-
ka sekund w momencie włączenia za-
płonu.
Po uruchomieniu silnika kontrolki po-
winny zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
sprawdzić znaczenie danego alarmu.
Kontrolki działania wspólne

Światło przeciwmgielne
tylne.

27
KONTROLA JAZDY

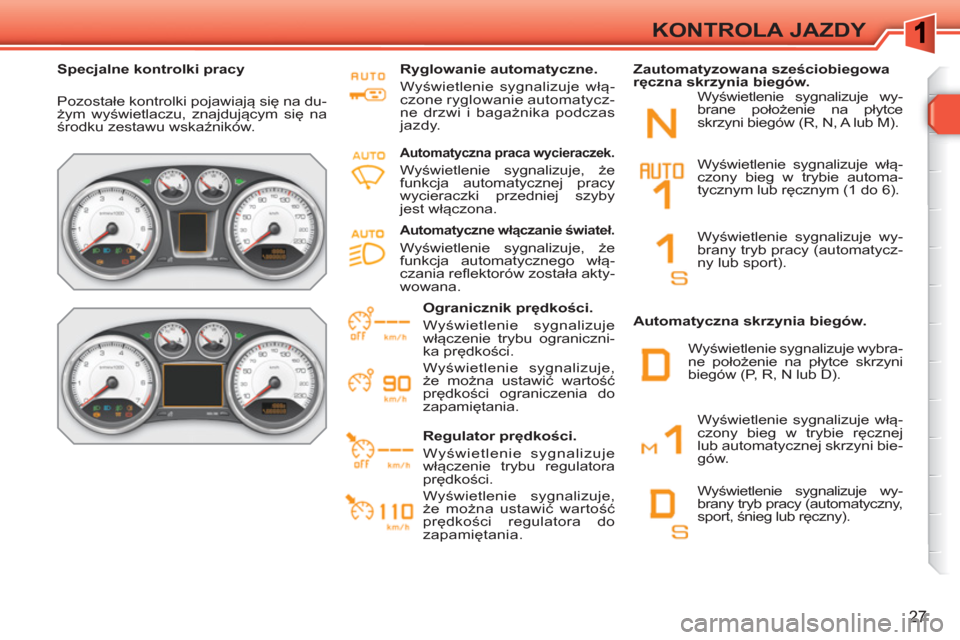

Specjalne kontrolki pracy

Pozostałe kontrolki pojawiają się na du-
żym wyświetlaczu, znajdującym się na
środku zestawu wskaźników.
Ryglowanie automatyczne.
Wyświetlenie sygnalizuje włą-
czone ryglowanie automatycz-
ne drzwi i bagażnika podczas
jazdy.



Ogranicznik prędkości.
Wyświetlenie sygnalizuje
włączenie trybu ograniczni-
ka prędkości.
Wyświetlenie sygnalizuje,
że można ustawić wartość
prędkości ograniczenia do
zapamiętania.

Regulator prędkości.
Wyświetlenie sygnalizuje
włączenie trybu regulatora
prędkości.
Wyświetlenie sygnalizuje,
że moż
na ustawić wartość
prędkości regulatora do
zapamiętania.


Automatyczna skrzynia biegów. Wyświetlenie sygnalizuje wy-
brane położenie na płytce
skrzyni biegów (R, N, A lub M).


Automatyczna praca wycieraczek.

Wyświetlenie sygnalizuje, że
funkcja automatycznej pracy
wycieraczki przedniej szyby
jest włączona.


Automatyczne włączanie świateł.


Wyświetlenie sygnalizuje, że
funkcja automatycznego włą-
czania reflektorów została akty-
wowana.
Wyświetlenie sygnalizuje włą-
czony bieg w trybie automa-
tycznym lub ręcznym (1 do 6).
Wyświetlenie sygnalizuje wy-
brany tryb pracy (automatycz-
ny lub sport).

Wyświetlenie sygnalizuje włą-
czony bieg w trybie ręcznej
lub automatycznej skrzyni bie-
gów.
Wyświetlenie sygnalizuje wy-
brany tryb pracy (automatyczny,
sport, śnieg lub ręczny).


Zautomatyzowana sześciobiegowa
ręczna skrzynia biegów.
Wyświetlenie sygnalizuje wybra-
ne położenie na płytce skrzyni
biegów (P, R, N lub D).

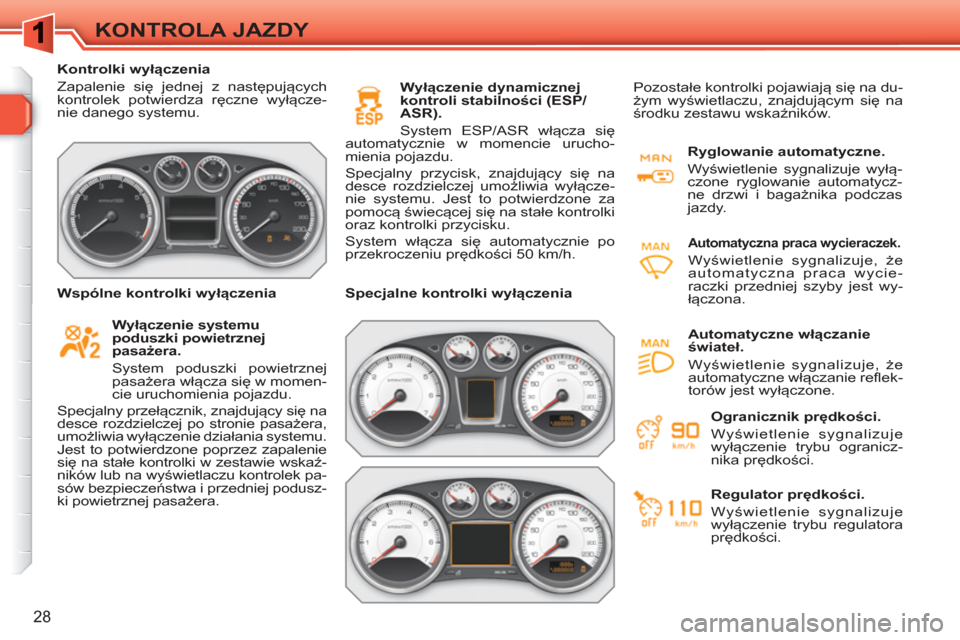

28
KONTROLA JAZDY


Kontrolki wyłączenia
Zapalenie się jednej z następujących
kontrolek potwierdza ręczne wyłącze-
nie danego systemu.



Wyłączenie systemu
poduszki powietrznej
pasażera.
System poduszki powietrznej
pasażera włącza się w momen-
cie uruchomienia pojazdu.
Specjalny przełącznik, znajdujący się na
desce rozdzielczej po stronie pasażera,
umożliwia wyłączenie działania systemu.
Jest to potwierdzone poprzez zapalenie
się na stałe kontrolki w zestawie wskaź-
ników lub na wyświetlaczu kontrolek pa-
sów bezpieczeństwa i przedniej podusz-
ki powietrznej pasażera.


Wyłączenie dynamicznej
kontroli stabilności (ESP/
ASR).
System ESP/ASR włącza się
automatycznie w momencie urucho-
mienia pojazdu.
Specjalny przycisk, znajdujący się na
desce rozdzielczej umożliwia wyłącze-
nie systemu. Jest to potwierdzone za
pomocą ś
wiecącej się na stałe kontrolki
oraz kontrolki przycisku.
System włącza się automatycznie po
przekroczeniu prędkości 50 km/h.


Wspólne kontrolki wyłączenia

Specjalne kontrolki wyłączenia
Ryglowanie automatyczne.
Wyświetlenie sygnalizuje wyłą-
czone ryglowanie automatycz-
ne drzwi i bagażnika podczas
jazdy.




Automatyczna praca wycieraczek.

Wyświetlenie sygnalizuje, że
automatyczna praca wycie-
raczki przedniej szyby jest wy-
łączona. Pozostałe kontrolki pojawiają się na du-
żym wyświetlaczu, znajdującym się na
środku zestawu wskaźników.


Ogranicznik prędkości.
Wyświetlenie sygnalizuje
wyłączenie trybu ogranicz-
nika prędkości.

Regulator prędkości.
Wyświetlenie sygnalizuje
wyłączenie trybu regulatora
prędkości.

Automatyczne włączanie
świateł.
Wyświetlenie sygnalizuje, że
automatyczne włączanie reflek-
torów jest wyłączone.
