Peugeot 308 SW BL 2010.5 Ägarmanual (in Swedish)

Några exempel på förvandlingsmöjligheter


7 platser

7 platser i konfi gurationen 5 platser
med nedfällda extra stolar
Transport av långa föremål

Lasta en stor volym



73

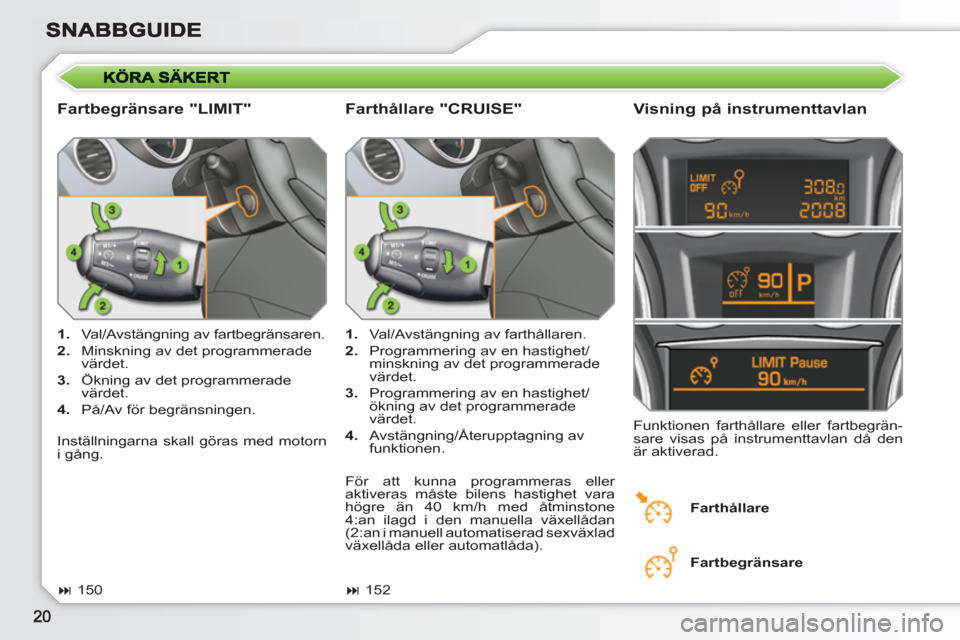

Fartbegränsare "LIMIT"
Visning på instrumenttavlan



1.
Val/Avstängning av fartbegränsaren.

2.
Minskning av det programmerade
värdet.

3.
Ökning av det programmerade
värdet.

4.
På/Av för begränsningen.
Funktionen farthållare eller fartbegrän-
sare visas på instrumenttavlan då den
är aktiverad.

1.
Val/Avstängning av farthållaren.

2.
Programmering av en hastighet/
minskning av det programmerade
värdet.

3.
Programmering av en hastighet/
ökning av det programmerade
värdet.

4.
Avstängning/Återupptagning av
funktionen.


Farthållare "CRUISE"


Farthållare

Fartbegränsare




152




150
För att kunna programmeras eller
aktiveras måste bilens hastighet vara
högre än 40 km/h med åtminstone
4:an ilagd i den manuella växellådan
(2:an i manuell automatiserad sexväxlad
växellåda eller automatlåda). Inställningarna skall göras med motorn
i gång.

Denna sexväxlade växellåda erbjuder
möjligheten att välja mellan en bekväm
automatisk funktion och manuell
växling.


1.
Växelspak.

2.
Knapp "S" (sport)
.

3.
Reglage under ratten "-"
.

4.
Reglage under ratten "+"
.
Växelläget eller vald körfunktion visas i
displayen på instrumenttavlan.

N:
neutralläge.

R:
backväxel.

1 2 3 4 5 6:
ilagda växlar.

AUTO:
automatiserat läge.

S:
Sportprogram.


Visning på instrumenttavlan



)
Välj läge N
och tryck på
bromspedalen medan du startar
motorn.

)
Lägg i 1:ans växel (läge A
eller M
)
eller backväxeln (läge R
) med
växelspaken 1
.

)
Lossa parkeringsbromsen.

)
Lyft foten från bromspedalen och
ge gas.


Start




143



Manuell automatiserad
sexväxlad växellåda

i
22
KÖRKONTROLL
INSTRUMENTTAVLOR MED BENSINMOTOR - DIESELMOTOR, MANUELL ELLER AUTOMATISERAD MANUELL SEXVÄXLAD VÄXELLÅDA ELLER AUTOMATLÅDA ,,
Instrumentpanel på vilken har samlats
mätartavlorna och kontrollamporna som
ger indikationer om bilens funktion.
5.
Display.


6.
Manöverknapp.


Visar uppgifter om servicen.
Nollställer funktionen (trippmätaren
eller serviceindikatorn).

7.
Knapp för inställning av
instrumenttavlans ljusstyrka.


Påverkar ljusstyrkan vid
förarplatsen.


Mätartavlor



1.
Varvräknare.


Anger motorns rotationshastighet
(x 1 000 v/min eller rpm).

2.
Kylvätskans temperatur.


Anger temperaturen på kylvätskan
(° Celsius).

3.
Bränslenivå.


Anger mängden av bränsle som
fi nns kvar i tanken.

4.
Bilens hastighet.


Anger bilens aktuella körhastighet
(km/h eller mph).

A.
Fartbegränsare


(km/h eller mph) eller
farthållare.


B.
Indikator för byte av växelläge.


C.
Automatiserad manuell
sexväxlad växellåda eller
automatlåda.


D.
Trippmätare.


(km eller miles)

E.
Serviceindikator


(km eller miles) och därefter
indikering av motoroljenivån


och därefter
vägmätare


(km eller miles)
Dessa tre funktioner visas i tur
och ordning vid påslagning av
tändningen.


Display
Ytterligare information hittar du i
avsnittet som handlar om knappen
eller funktionen och den tillhörande
visningen.

i
23
KÖRKONTROLL












INSTRUMENTTAVLOR MED BENSINMOTOR - DIESELMOTOR, MANUELL VÄXELLÅDA,AUTOMATISERAD MANUELL SEXVÄXLAD VÄXELLÅDA ELLER AUTOMATLÅDA ,,
Instrumentpanel på vilken har samlats
mätartavlorna och kontrollamporna som
ger indikationer om bilens funktion.
5.
Liten display.


6.
Mittdisplay.


7.
Manöverknapp

.


Startar en manuell kontroll och
visar uppgifter om servicen.
Nollställer funktionen (trippmätaren
eller serviceindikatorn).

8.
Knapp för inställning av
instrumenttavlans ljusstyrka.


Påverkar ljusstyrkan vid
förarplatsen.


Mätartavlor



1.
Varvräknare.


Anger motorns rotationshastighet
(x 1 000 v/min eller rpm).

2.
Kylvätskans temperatur.


Anger temperaturen på kylvätskan
(° Celsius).

3.
Bränslenivå.


Anger mängden av bränsle som
fi nns kvar i tanken.

4.
Bilens hastighet.


Anger bilens aktuella körhastighet
(km/h eller mph).

A.
Trippmätare.


(km eller miles)

B.
Vägmätare.


(km eller miles)

C.
Indikering av motoroljenivån,


serviceindikator.


(km eller miles)
Dessa två funktioner visas i tur och
ordning vid påslagning av tändningen och
försvinner sedan om några sekunder.


Displayer
Ytterligare information hittar du i
avsnittet som handlar om knappen
eller funktionen och den tillhörande
visningen. Följande funktioner visas beroende på
vad man väljer.


- Varningslampor/CHECK.


- Detektering av lågt däcktryck.


- Fartbegränsare/farthållare.


- Indikator för byte av växelläge.


- Automatiserad manuell
sexväxlad växellåda eller
automatlåda.


- Navigation - vägledning/
färddator.

i
24
KÖRKONTROLL












INSTRUMENTTAVLOR WIP COM 3D MED BENSINMOTOR - DIESELMOTOR, MANUELL VÄXELLÅDA, AUTOMATISERAD MANUELL SEXVÄXLAD VÄXELLÅDA ELLER AUTOMATLÅDA ,

Mätartavlor



1.
Varvräknare.


Anger motorns rotationshastighet
(x 1 000 v/min eller rpm).

2.
Kylvätskans temperatur.


Anger temperaturen på kylvätskan
(° Celsius).

3.
Bränslenivå.


Anger mängden av bränsle som
fi nns kvar i tanken.

4.
Bilens hastighet.


Anger bilens aktuella körhastighet
(km/h eller mph).

A.
Trippmätare.


(km eller miles)

B.
Vägmätare.


(km eller miles)

C.
Indikering av motoroljenivå,



serviceindikator.


(km eller miles)
Dessa två funktioner visas i tur
och ordning vid påslagning av
tändningen och försvinner sedan
om några sekunder.
Följande funktioner visas beroende på
vad man väljer.


- Varningslampor/CHECK.


- Detektering av lågt däcktryck.


- Fartbegränsare/farthållare.


- Indikator för byte av växelläge.


- Automatiserad manuell
sexväxlad växellåda eller
automatlåda.


- Navigering - vägledning/
färddator.


- Bilens parametrar.



Instrumentpanel på vilken har samlats
mätartavlorna och kontrollamporna som
ger indikationer om bilens funktion.
Displayer

5.
Liten display.



6.
Mittdisplay

.


7.
Manöverknapp.


Startar en manuell kontroll och
visar uppgifter om servicen.
Nollställer funktionen (trippmätaren
eller serviceindikatorn).

8.
Knapp för inställning av
instrumenttavlans ljusstyrka.


Påverkar ljusstyrkan vid
förarplatsen.
Ytterligare information hittar du i
avsnittet som handlar om knappen
eller funktionen och den tillhörande
visningen.

i
25
KÖRKONTROLL

*
Beroende på mottagarland.









Väljare för instrumenttavlan
förknippad med WIP Com 3D

Manöverknappar
Du fi nns fyra knappar för manövrering
av den stora mittdisplayen på instru-
menttavlan:


1.
visa huvudmenyn, bekräfta valet,

2.
förfl ytta sig uppåt i menyn,

3.
förfl ytta sig nedåt i menyn,

4.
gå tillbaka till föregående skärm, gå
ut ur menyn.
Huvudmeny


)
Tryck på knapp 1
för att visa
huvudmenyn med följande alternativ:


- "Vehicle parameters" (Bilens
parametrar),

- "Select language" (Val av språk),

- "Select units" (Val av enheter).

)
Tryck på knapp 2
eller 3
för att
förfl ytta dig på skärmen.

)
Tryck på nytt på knapp 1
för att
bekräfta valet.
Huvudmenyn och de tillhörande
funktionerna är tillgängliga endast
med bilen stillastående, via knap-
parna 1
till 4
.
Ett meddelande visas i mittdisplay-
en vid en hastighet över ett visst
värde och anger att det är omöjligt
att visa huvudmenyn.
Informationerna om färddatorn
är tillgängliga endast med bilen
körande, via knapparna 2
och 3

(se avsnittet "Färddator"). Dessa knappar ger möjlighet att:


- konfi gurera bilens utrustning och
parametrarna för mittdisplayen
(språk, enheter...) med bilen
stillastående
,

- bläddra fram aktiva funktioner
(färddator, navigering...,) med bilen
körande
.


Bilens parametrar
Denna meny ger dig möjlighet att akti-
vera eller koppla bort vissa system som
påverkar körning och komfort:


- bakrutetorkare sammankopplad
med backväxeln (se kapitlet "Sikt"),

- fördröjd släckning av belysningen
och välkomstbelysning (se kapitlet
"Sikt"),

- stämningsbelysning (se kapitlet
"Sikt"),

- halvljusautomatisk (se kapitlet
"Sikt"),

- kurvljus (se kapitlet "Sikt"),

- parkeringshjälp bak (se kapitlet
"Körning").


Val av språk
Denna meny ger dig möjlighet att
välja visningsspråk: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .

Val av enheter
Denna meny ger dig möjlighet att välja
enheter för temperatur (°Celsius eller
°Fahrenheit) och bränsleförbrukning
(l/100 km, mpg eller km/l).

!
26
KÖRKONTROLL
Kontrollampan kan antingen lysa
med fast sken eller blinka.
Vissa kontrollampor kan både blin-
ka och lysa med fast sken, alltefter
den aktuella bilfunktionen.










Kontrollampor

Informerar föraren när ett system ak-
tiveras (kontrollampor) eller när ett fel
uppstår (varningslampor).

Tillhörande varningar
När vissa kontrollampor tänds hörs
samtidigt en ljudsignal och ett medde-
lande visas på fl erfunktionsdisplayen.
Kontrollampor för aktivering
Om en av följande kontrollampor tänds
betyder det att motsvarande system har
aktiverats.

Vänster körriktningsvisare

Parkeringsbromsen åtdragen

Höger körriktningsvisare
Helljus
Halvljus


Förvärmning av dieselmotor.
Vänta tills den släcks, innan du
startar motorn.

Dimstrålkastare fram
Vid påslagning av tändningen
Varningslamporna tänds i några sekun-
der när tändningen slås på.
Så fort motorn kommer i gång skall des-
sa lampor slockna.
Om de inte gör det, titta på den berörda
varningslampan innan du kör iväg.
Gemensamma kontrollampor

Dimljus bak

27
KÖRKONTROLL


Specifi ka kontrollampor

De andra kontrollamporna visas i den
stora displayen, som fi nns mitt på in-
strumenttavlan.
Automatisk låsning.
Då den visas betyder det att du
har aktiverat automatisk låsning av dörrarna och bagageluckan
under körning.



Fartbegränsare.
Då den visas betyder det att
du har aktiverat fartbegrän-
saren.
Då den visas kan du ställa in
den hastighetsbegränsning
som du vill lagra.

Farthållare.
Då den visas betyder det
att du har aktiverat farthål-
laren.
Då den visas kan du ställa
in den hastighet som du vill
lagra.


Automatlåda. Visningen anger det läge som
du har valt i växlingsschemat
(R, N, A eller M).


Automatisk torkning.
Då den visas betyder det att du
har aktiverat automatisk tork-
ning av vindrutan.

Automatisk tändning.
Då den visas betyder det att du
har aktiverat automatisk tänd-
ning av strålkastarna.
Visningen anger det växelläge
som kopplats in i automatiskt
eller manuellt funktionsläge
(1 till 6).
Visningen anger det valda
funktionsläget (automatiskt
läge eller sportprogram).

Visningen anger det växelläge
som kopplats in i automatiskt
eller manuellt funktionsläge.
Visningen anger det valda pro-
grammet (automatiskt läge,
sport, snö eller manuellt läge).




Styrd manuell sexväxlad växellåda.
Visningen anger det läge som
du har valt i växlingsschemat
(P, R, N eller D).

28
KÖRKONTROLL


Kontrollampor för bortkoppling
Om en av dessa kontrollampor tänds,
bekräftar det avsiktlig bortkoppling av
motsvarande system.



Bortkoppling av
passagerarens
airbagsystem.
Passagerarens airbagsystem
aktiveras automatiskt vid start
av bilen.
På passagerarens sida av instrument-
brädan fi nns ett specifi kt reglage som
kan användas för att koppla bort funk-
tionen. Bortkopplingen bekräftas av att
denna kontrollampa på instrumenttav-
lan eller i displayen med kontrollampor
för bilbälten och passagerarens krock-
kudde fram lyser med fast sken.


Urkoppling av antisladd- och
antispinnsystem (ESP/ASR).
ESP/ASR-systemet aktiveras
automatiskt när bilen startas.
På instrumentbrädan fi nns en knapp
med vilken man kan stänga av syste-
met. Urkopplingen indikeras av att mot-
svarande kontrollampa och lampan på
knappen lyser med fast sken.
Systemet återaktiveras automatiskt
fr.o.m. ca 50 km/tim.


Gemensamma kontrollampor för
bortkoppling

Specifi ka kontrollampor för
bortkoppling
Automatisk låsning.
Då den visas betyder det att
du har kopplat bort automatisk
låsning av dörrarna och baga-
geluckan under körning.



Automatisk torkning.
Då den visas betyder det att
du har kopplat bort automatisk
torkning av vindrutan. De andra kontrollamporna visas i den
stora displayen, som fi nns mitt på in-
strumenttavlan.


Fartbegränsare.
Då den visas betyder det att
du har kopplat bort fartbe-
gränsaren.

Farthållare.
Då den visas betyder det att
du har kopplat bort farthål-
laren.

Automatisk tändning av
belysningen.

Då den visas betyder det att
du har kopplat bort automatisk
tändning av strålkastarna.
