Peugeot 308 SW BL 2011 Betriebsanleitung (in German)

19
KURZBESCHREIBUNG
KONFIGURATIONEN


Einige Einstellmöglichkeiten der Sitze


7 Sitze

7 Sitze in 5-Sitz-Konfi guration mit
umgeklappten Zusatzsitzen
Transport von langen Gegenständen

Großes Ladevolumen



78

i
!
i
20
KURZBESCHREIBUNG

Stop & Start

Übergang des Motors in den
STOP-Modus
Übergang des Motors in den
START-Modus
Deaktivierung/Reaktivierung

RICHTIG FAHREN




159
Sie können das System jederzeit de-
aktivieren, indem Sie auf den Befehl
"ECO OFF"
drücken; die Leuchte der
Taste geht an.
Die Kontrollleuchte "ECO"
leuchtet im
Kombinistrument auf und der Motor
schaltet automatisch auf Bereitschaft: Die Kontrollleuchte "ECO"

erlischt und der Motor startet
automatisch neu:


- bei einem Handschaltgetriebe
;
wenn Sie das Kupplungspedal
vollständig
durchtreten,

- bei elektronisch
gesteuertem mechanischen
Sechsganggetriebe;



●

Schalthebel in Position A
oder M
,
wenn Sie das Bremspedal loslassen,

●
oder Schalthebel in Position N

und Bremspedal losgelassen,
wenn Sie in Position A
oder M

übergehen,

●
oder wenn Sie den Rückwärtsgang
einlegen.


- b

ei Handschaltgetriebe
; bei einer
Geschwindigkeit von weniger als
20 km/h, wenn Sie den Schalthebel
in den Leerlauf stellen und Sie das
Kupplungspedal loslassen.

- bei elektronisch
gesteuertem mechanischen
Sechsganggetriebe
; bei einer
Geschwindigkeit von weniger als
8 km/h, wenn Sie das Bremspedal
durchtreten oder wenn Sie den
Schalthebel in die Position N
bringen.
In bestimmten Fällen kann es sein,
dass der STOP-Modus nicht verfügbar
ist; die Kontrollleuchte "ECO"
blinkt ei-
nige Sekunden und erlischt dann.



158
Im Fall des Übergangs einer Über-
setzung ohne vollständig ausge-
kuppelt zu haben, startet der Motor
nicht automatisch neu. Eine Warn-
meldung erscheint, um Sie dazu
aufzufordern, das Kupplungspedal
vollständig durchzutreten.



159
Das System reaktiviert sich au-
tomatisch bei jedem Neustart mit
dem Schlüssel.
Vor dem Einfüllen von Kraftstoff
oder vor jedem Eingriff unter der
Motorhaube schalten Sie unbedingt
den Motor mit dem Schlüssel aus. In bestimmten Fällen kann der START-
Modus nicht automatisch ausgelöst wer-
den; die Kontrollleuchte "ECO"
blinkt
einige Sekunden und erlischt dann.

21
KURZBESCHREIBUNG
RICHTIG FAHREN


Geschwindigkeitsbegrenzer
"LIMIT"
Anzeige im Kombiinstrument



1.
Begrenzermodus anwählen/
ausschalten

2.
Programmierten Wert verringern

3.
Programmierten Wert erhöhen

4.
Geschwindigkeitsbegrenzung ein/aus
Der Regler- oder Begrenzermodus wird
im Kombiinstrument angezeigt, wenn er
angewählt worden ist.

1.
Reglermodus anwählen/
ausschalten

2.
Geschwindigkeit programmieren/
programmierten Wert verringern

3.
Geschwindigkeit programmieren/
programmierten Wert erhöhen

4.
Geschwindigkeitsregelung
ausschalten/wieder aufnehmen


Geschwindigkeitsregler
"CRUISE"

Geschwindigkeitsregler

Geschwindigkeitsbegrenzer




163




161


Damit eine Geschwindigkeit programmiert oder
abgerufen werden kann, muss die Fahrzeugge-
schwindigkeit mehr als 40 km/h betragen und
beim mechanischen Getriebe mindestens der
vierte Gang eingelegt sein (zweiter Gang beim
elektronisch gesteuerten mechanischen oder
automatischen Sechsgang-Getriebe).
Die Einstellungen müssen bei lau-
fendem Motor vorgenommen werden.

22
KURZBESCHREIBUNG
RICHTIG FAHREN

Dieses Sechsgang-Getriebe bietet
wahlweise den Komfort eines Automa-
tikgetriebes und den Fahrspaß eines
Schaltgetriebes.


1.
Ganghebel

2.
Schalter "S" (sport)


3.
Schalter am Lenkrad "-"


4.
Schalter am Lenkrad "+"


Der eingelegte Gang bzw. der gewählte
Fahrmodus erscheinen in der Anzeige
im Kombiinstrument.

N:
Leerlauf

R:
Rückwärtsgang

1 2 3 4 5 6:
eingelegter Gang

AUTO:
Automatikmodus

S:
Sportprogramm


Anzeige im Kombiinstrument



)
Wählen Sie die Position N
und
treten Sie beim Anlassen des
Motors kräftig auf das Bremspedal.

)
Legen Sie mit Hilfe des
Ganghebels 1
den ersten Gang
(Position A
oder M
) oder den
Rückwärtsgang (Position R
) ein.

)
Lösen Sie die Feststellbremse.

)
Nehmen Sie den Fuß vom
Bremspedal und beschleunigen Sie.


Starten




151



Elektronisch gesteuertes
mechanisches Sechsgang-Getriebe

23

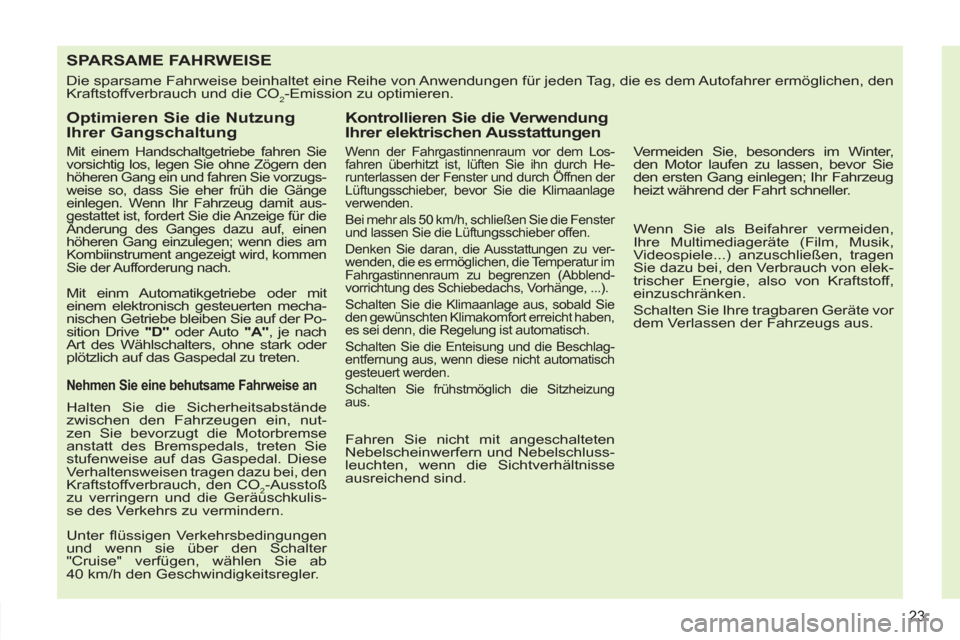

SPARSAME FAHRWEISE

Die sparsame Fahrweise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den
Kraftstoffverbrauch und die CO
2-Emission zu optimieren.

Optimieren Sie die Nutzung
Ihrer Gangschaltung

Mit einem Handschaltgetriebe fahren Sie
vorsichtig los, legen Sie ohne Zögern den
höheren Gang ein und fahren Sie vorzugs-
weise so, dass Sie eher früh die Gänge
einlegen. Wenn Ihr Fahrzeug damit aus-
gestattet ist, fordert Sie die Anzeige für die
Änderung des Ganges dazu auf, einen
höheren Gang einzulegen; wenn dies am
Kombiinstrument angezeigt wird, kommen
Sie der Aufforderung nach.


Mit einm Automatikgetriebe oder mit
einem elektronisch gesteuerten mecha-
nischen Getriebe bleiben Sie auf der Po-
sition Drive "D"
oder Auto "A"
, je nach
Art des Wählschalters, ohne stark oder
plötzlich auf das Gaspedal zu treten.



Nehmen Sie eine behutsame Fahrweise an


Halten Sie die Sicherheitsabstände
zwischen den Fahrzeugen ein, nut-
zen Sie bevorzugt die Motorbremse
anstatt des Bremspedals, treten Sie
stufenweise auf das Gaspedal. Diese
Verhaltensweisen tragen dazu bei, den
Kraftstoffverbrauch, den CO
2-Ausstoß
zu verringern und die Geräuschkulis-
se des Verkehrs zu vermindern.

Unter fl üssigen Verkehrsbedingungen
und wenn sie über den Schalter
"Cruise" verfügen, wählen Sie ab
40 km/h den Geschwindigkeitsregler.



Kontrollieren Sie die Verwendung
Ihrer elektrischen Ausstattungen

Wenn der Fahrgastinnenraum vor dem Los-
fahren überhitzt ist, lüften Sie ihn durch He-
runterlassen der Fenster und durch Öffnen der
Lüftungsschieber, bevor Sie die Klimaanlage
verwenden.
Bei mehr als 50 km/h, schließen Sie die Fenster
und lassen Sie die Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver-
wenden, die es ermöglichen, die Temperatur im
Fahrgastinnenraum zu begrenzen (Abblend-
vorrichtung des Schiebedachs, Vorhänge, ...).
Schalten Sie die Klimaanlage aus, sobald Sie
den gewünschten Klimakomfort erreicht haben,
es sei denn, die Regelung ist automatisch.
Schalten Sie die Enteisung und die Beschlag-
entfernung aus, wenn diese nicht automatisch
gesteuert werden.
Schalten Sie frühstmöglich die Sitzheizung
aus.


Fahren Sie nicht mit angeschalteten
Nebelscheinwerfern und Nebelschluss-
leuchten, wenn die Sichtverhältnisse
ausreichend sind.
Vermeiden Sie, besonders im Winter,
den Motor laufen zu lassen, bevor Sie
den ersten Gang einlegen; Ihr Fahrzeug
heizt während der Fahrt schneller.

Wenn Sie als Beifahrer vermeiden,
Ihre Multimediageräte (Film, Musik,
Videospiele...) anzuschließen, tragen
Sie dazu bei, den Verbrauch von elek-
trischer Energie, also von Kraftstoff,
einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor
dem Verlassen der Fahrzeugs aus.

24

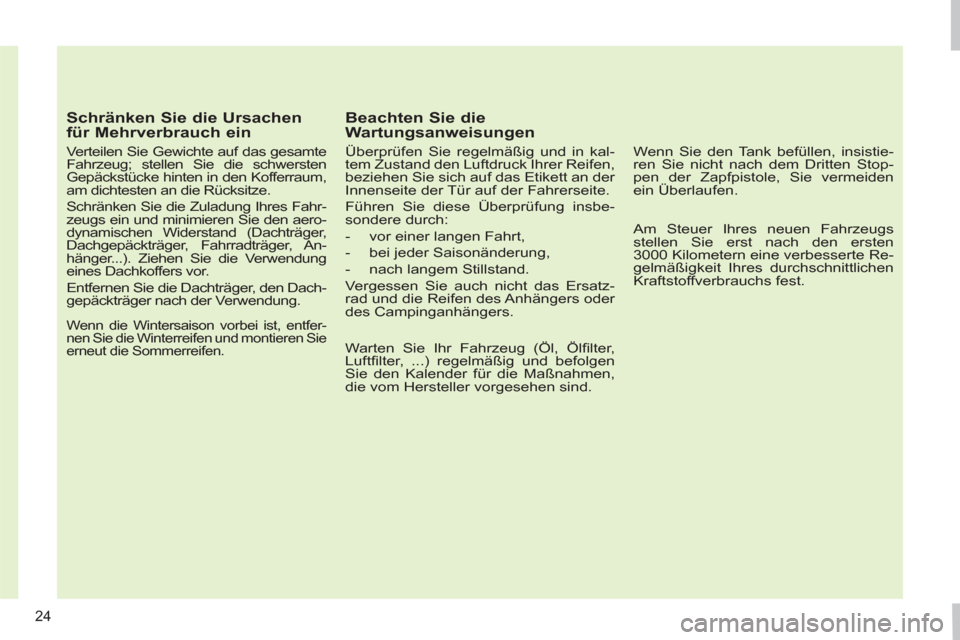

Schränken Sie die Ursachen
für Mehrverbrauch ein

Verteilen Sie Gewichte auf das gesamte
Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum,
am dichtesten an die Rücksitze.
Schränken Sie die Zuladung Ihres Fahr-
zeugs ein und minimieren Sie den aero-
dynamischen Widerstand (Dachträger,
Dachgepäckträger, Fahrradträger, An-
hänger...). Ziehen Sie die Verwendung
eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dach-
gepäckträger nach der Verwendung.


Wenn die Wintersaison vorbei ist, entfer-
nen Sie die Winterreifen und montieren Sie
erneut die Sommerreifen.



Beachten Sie die
Wartungsanweisungen

Überprüfen Sie regelmäßig und in kal-
tem Zustand den Luftdruck Ihrer Reifen,
beziehen Sie sich auf das Etikett an der
Innenseite der Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbe-
sondere durch:


- vor einer langen Fahrt,

- bei jeder Saisonänderung,

- nach langem Stillstand.
Vergessen Sie auch nicht das Ersatz-
rad und die Reifen des Anhängers oder
des Campinganhängers.

Warten Sie Ihr Fahrzeug (Öl, Ölfi lter,
Luftfi lter, ...) regelmäßig und befolgen
Sie den Kalender für die Maßnahmen,
die vom Hersteller vorgesehen sind.


Wenn Sie den Tank befüllen, insistie-
ren Sie nicht nach dem Dritten Stop-
pen der Zapfpistole, Sie vermeiden
ein Überlaufen.

Am Steuer Ihres neuen Fahrzeugs
stellen Sie erst nach den ersten
3000 Kilometern eine verbesserte Re-
gelmäßigkeit Ihres durchschnittlichen
Kraftstoffverbrauchs fest.

1
i
25

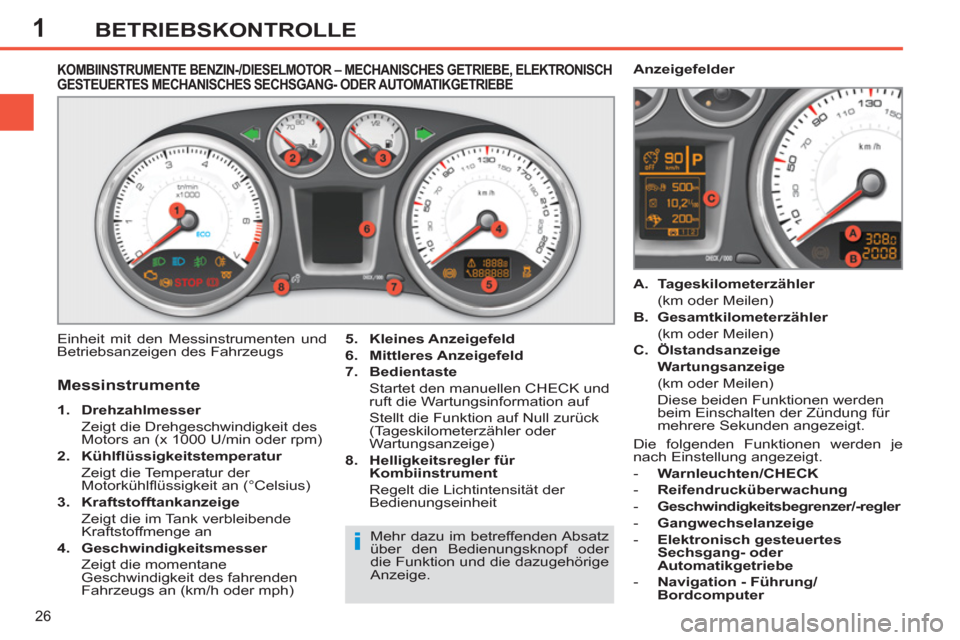

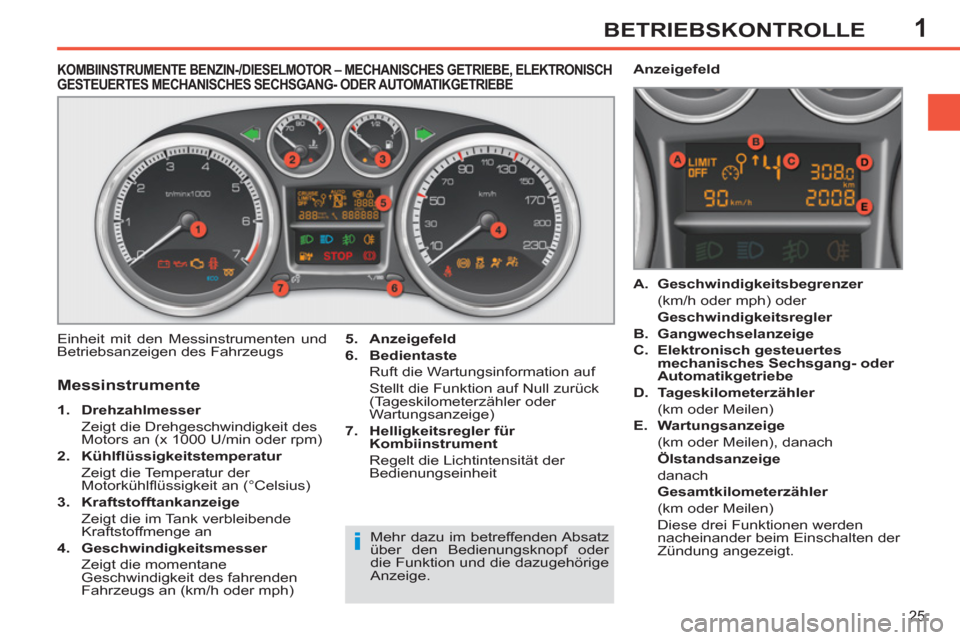

BETRIEBSKONTROLLE

















KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCH
GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5.
Anzeigefeld


6.
Bedientaste


Ruft die Wartungsinformation auf
Stellt die Funktion auf Null zurück
(Tageskilometerzähler oder
Wartungsanzeige)

7.
Helligkeitsregler für
Kombiinstrument


Regelt die Lichtintensität der
Bedienungseinheit


Messinstrumente



1.
Drehzahlmesser


Zeigt die Drehgeschwindigkeit des
Motors an (x 1000 U/min oder rpm)

2.
Kühlfl üssigkeitstemperatur


Zeigt die Temperatur der
Motorkühlfl üssigkeit an (°Celsius)

3.
Kraftstofftankanzeige


Zeigt die im Tank verbleibende
Kraftstoffmenge an

4.
Geschwindigkeitsmesser


Zeigt die momentane
Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)

A.
Geschwindigkeitsbegrenzer


(km/h oder mph) oder
Geschwindigkeitsregler


B.
Gangwechselanzeige


C.
Elektronisch gesteuertes
mechanisches Sechsgang- oder
Automatikgetriebe


D.
Tageskilometerzähler


(km oder Meilen)

E.
Wartungsanzeige


(km oder Meilen), danach
Ölstandsanzeige


danach
Gesamtkilometerzähler


(km oder Meilen)
Diese drei Funktionen werden
nacheinander beim Einschalten der
Zündung angezeigt.


Anzeigefeld
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.

1
i
26

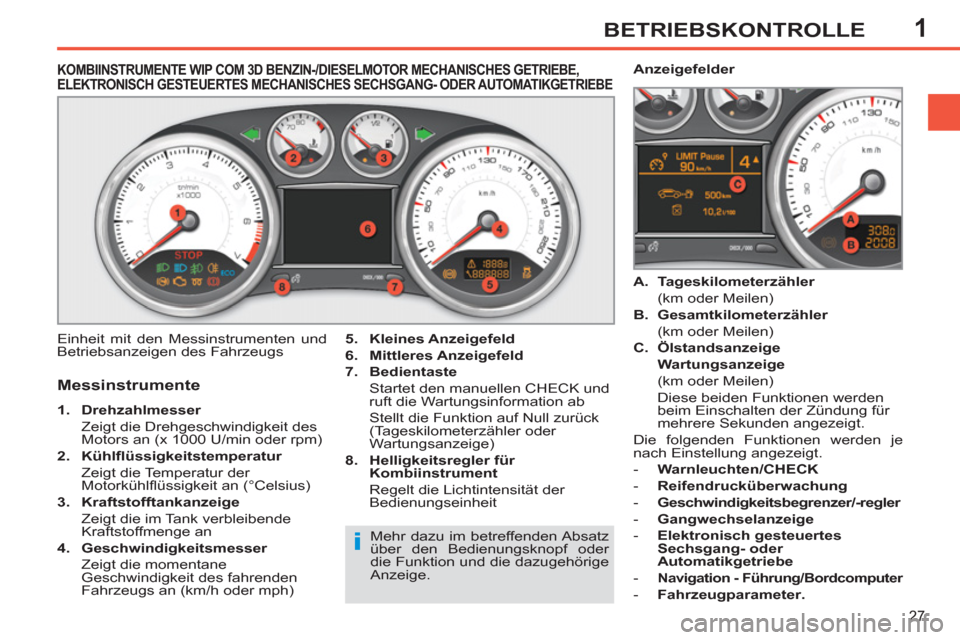

BETRIEBSKONTROLLE












KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCH
GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5.
Kleines Anzeigefeld


6.
Mittleres Anzeigefeld


7.
Bedientaste


Startet den manuellen CHECK und
ruft die Wartungsinformation auf
Stellt die Funktion auf Null zurück
(Tageskilometerzähler oder
Wartungsanzeige)

8.
Helligkeitsregler für
Kombiinstrument


Regelt die Lichtintensität der
Bedienungseinheit


Messinstrumente



1.
Drehzahlmesser


Zeigt die Drehgeschwindigkeit des
Motors an (x 1000 U/min oder rpm)

2.
Kühlfl üssigkeitstemperatur


Zeigt die Temperatur der
Motorkühlfl üssigkeit an (°Celsius)

3.
Kraftstofftankanzeige


Zeigt die im Tank verbleibende
Kraftstoffmenge an

4.
Geschwindigkeitsmesser


Zeigt die momentane
Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)

A.
Tageskilometerzähler


(km oder Meilen)

B.
Gesamtkilometerzähler


(km oder Meilen)

C.
Ölstandsanzeige


Wartungsanzeige


(km oder Meilen)
Diese beiden Funktionen werden
beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.


- Warnleuchten/CHECK


- Reifendrucküberwachung


- Geschwindigkeitsbegrenzer/-regler


- Gangwechselanzeige


- Elektronisch gesteuertes
Sechsgang- oder
Automatikgetriebe


- Navigation - Führung/
Bordcomputer

1
i
27
BETRIEBSKONTROLLE












KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE,
ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKGETRIEBE

Messinstrumente



1.
Drehzahlmesser


Zeigt die Drehgeschwindigkeit des
Motors an (x 1000 U/min oder rpm)

2.
Kühlfl üssigkeitstemperatur


Zeigt die Temperatur der
Motorkühlfl üssigkeit an (°Celsius)

3.
Kraftstofftankanzeige


Zeigt die im Tank verbleibende
Kraftstoffmenge an

4.
Geschwindigkeitsmesser


Zeigt die momentane
Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)

A.
Tageskilometerzähler


(km oder Meilen)

B.
Gesamtkilometerzähler


(km oder Meilen)

C.
Ölstandsanzeige


Wartungsanzeige


(km oder Meilen)
Diese beiden Funktionen werden
beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Die folgenden Funktionen werden je
nach Einstellung angezeigt.


- Warnleuchten/CHECK


- Reifendrucküberwachung


- Geschwindigkeitsbegrenzer/-regler


- Gangwechselanzeige


- Elektronisch gesteuertes
Sechsgang- oder
Automatikgetriebe


-
Navigation - Führung/Bordcomputer



- Fahrzeugparameter

.



Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
Anzeigefelder

5.
Kleines Anzeigefeld


6.
Mittleres Anzeigefeld




7.
Bedientaste


Startet den manuellen CHECK und
ruft die Wartungsinformation ab
Stellt die Funktion auf Null zurück
(Tageskilometerzähler oder
Wartungsanzeige)

8.
Helligkeitsregler für
Kombiinstrument


Regelt die Lichtintensität der
Bedienungseinheit
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.

1
i
28
BETRIEBSKONTROLLE

* Je nach Bestimmung









Steuerteil des zum WIP Com
3D gehörenden Kombiinstruments

Steuerung
Zur Steuerung des großen mittleren An-
zeigefeldes im Kombiinstrument dienen
vier Tasten:


1.
Zugang zum Hauptmenü,
Bestätigung der Wahl,

2.
Bewegung im Menü aufwärts,

3.
Bewegung im Menü abwärts,

4.
Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs.
Hauptmenü


)
Drücken Sie auf die Taste 1
, um
zum Hauptmenü zu gelangen, und
wählen Sie eine der folgenden
Funktionen:


- "Fahrzeugparameter",

- "Auswahl der Sprache",

- "Einheiten wählen".

)

Drücken Sie auf die Taste 2
oder 3
, um
sich auf dem Bildschirm fortzubewegen.

)
Drücken Sie erneut auf die Taste 1
,
um die Wahl zu bestätigen.
Der Zugriff auf das Hauptmenü
und die dazugehörigen Funktionen
über die Tasten 1
bis 4
ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwin-
digkeitsschwelle überschritten, so
erscheint eine Meldung im mittle-
ren Anzeigefeld, die Sie darauf hin-
weist, dass das Hauptmenü nicht
angezeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2
und 3
abrufbar (siehe
Absatz "Bordcomputer"). Mit den verschiedenen Tasten kann man:


-

im Stillstand
die Ausstattungselemente
des Fahrzeugs und die Parameter des
mittleren Anzeigefeldes (Sprachen,
Einheiten...) einstellen,

- während der Fahrt
die aktiven
Funktionen (Bordcomputer,
Navigation...) durchlaufen lassen.


Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:


- mit dem Rückwärtsgang
gekoppelter Scheibenwischer
(siehe Abschnitt "Sicht"),

- Nachleuchtfunktion und
Zugangsbeleuchtung (siehe
Abschnitt "Sicht"),

- gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Kurvenscheinwerfer (siehe
Abschnitt "Sicht"),

- Einparkhilfe hinten (siehe Abschnitt
"Fahrbetrieb").


Wahl der Sprache
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .

Wahl der Einheiten
In diesem Menü können Sie die Einheiten
wählen: Temperatur (°Celsius oder
°Fahrenheit) und Verbrauch (l/100 km,
mpg oder km/l).
