Peugeot 308 SW BL 2011 Instruktionsbog (in Danish)

10
i
169
EFTERSYN
TOM BRÆNDSTOFTANK(DIESEL)
Hvis en bil, der er udstyret med en HDI-
motor, løber tør for brændstof, er det
nødvendigt at udlufte brændstofkreds-
løbet; se tegningen over motorrummet
i afsnittet "Dieselmotorer".

1,6 liter HDI-motor



)
Fyld mindst fem liter brændstof på
tanken.

)
Åbn motorhjelmen.

)
Afclips dækslet om nødvendigt for
at få adgang til håndpumpen.

)
Aktiver håndpumpen, indtil der opstår
modstand (ved første aktivering kan
der forekomme modstand).

)
Aktiver starteren, indtil motoren
starter (skulle motoren ikke starte
i første omgang, skal der gå cirka
15 sekunder, før starteren aktiveres
igen).

)
Hvis bilen alligevel ikke starter
efter nogle forsøg, genaktiveres
håndpumpen og herefter starteren.

)
Sæt dækslet på, og clips det fast.

)
Luk motorhjelmen.



2 liter HDI-motor



)
Fyld mindst 5 liter diesel på tanken.

)
Åbn motorhjelmen.

)
Clips dækslet af for at få adgang til
håndpumpen.

)
Løsn udluftningsskruen.

)
Aktiver håndpumpen, indtil du kan
se, at der løber brændstof i den
gennemsigtige slange med den
grønne tilslutning.

)
Spænd udluftningsskruen igen.

)
Aktiver starteren, indtil motoren
starter.

)
Sæt dækslet på, og clips det fast.

)
Luk motorhjelmen.
Bliv ikke ved med at prøve, hvis
motoren ikke starter første gang.
Aktiver håndpumpen igen og her-
efter starteren.

10
170
EFTERSYN
BENZINMOTORER
Du har mulighed for at kontrollere olie- og væskestandene.


1.
Beholder for servoolie

2.
Beholder for sprinklervæske

3.
Beholder for kølervæske
4.
Beholder for bremsevæske

5.
Batteri/sikringer

6.
Sikringsboks
7.
Luftfi lter

8.
Oliepind

9.
Påfyldning af motorolie

10
171
EFTERSYN
DIESELMOTORER
Du har mulighed for at kontrollere olie- og væskestande, udskifte visse dele, og udlufte brændstofkredsløbet, hvis du har
været kørt tør.


1.
Beholder for servoolie

2.
Beholder for sprinklervæske

3.
Beholder for kølervæske
4.
Beholder for bremsevæske

5.
Batteri/sikringer

6.
Sikringsboks

7.
Luftfi lter
8.
Oliepind

9.
Påfyldning af motorolie

10.
Håndpumpe *

11 .
Udluftningsskrue *


*
Afhængigt af motortype.

10
!
i
172
EFTERSYN
KONTROL AF VÆSKESTANDE
Kontroller regelmæssigt alle væske-
stande, og fyld efter, hvis nødvendigt,
medmindre andet er angivet.
Hvis en væskestand falder kraftigt, bør
det pågældende system efterses på et
PEUGEOT-værksted eller et kvalifi ceret
værksted.

Bremsevæskestand


På biler udstyret med et partikelfi lter
kan motorventilatoren fungere efter,
at bilen er standset, og når motoren
er kold.

Vent mindst en time, efter at motoren er
slukket, før der udføres arbejde på kø-
lekredsløbet, da det er under tryk.
For at undgå enhver risiko for skoldning
skal dækslet løsnes to omgange, så
trykket i kølekredsløbet kan falde. Når
trykket er faldet, tages dækslet af. Efter-
fyld med kølervæske.

Oliestand

Kontrollen skal udføres, når
tændingen tilsluttes med
oliestandsindikatoren på in-
strumentgruppen, eller med
oliepinden.
Oliestanden skal kontrolleres manuelt
med bilen stående på en vandret fl ade
30 minutter efter, at motoren er slukket.
Efter påfyldning af olie gælder den kon-
trol, som foretages ved tilsluttet tæn-
ding ud fra oliestandsindikatoren på
instrumentgruppen 30 minutter efter
påfyldningen. Den skal ligge tæt på mærket
"MAXI". Hvis det ikke er tilfæl-
det, skal bremseklodserne kon-
trolleres.

Skift af bremsevæske
Intervallerne er anført i bilens service-
hæfte.


Servovæskestand

Den skal ligge tæt på mærket
"MAXI". Skru proppen af, når
motoren er kold for at kontrol-
lere standen.
Olieskift
Intervallerne for olieskift er anført i bi-
lens servicehæfte.
For at beskytte motorernes driftssikker-
hed og antiforureningsanordningerne
bør der ikke anvendes additiver i mo-
torolien.

Det er normalt at efterfylde olie mel-
lem to serviceeftersyn. PEUGEOT
anbefaler, at du kontrollerer olie-
standen og efterfylder om nødven-
digt efter hver 5000 km.
Oliespecifi kationer
Olien skal overholde fabrikantens anbe-
falinger og DOT4 normerne.

Skift af kølervæske
Denne væske skal ikke udskiftes.


Kølervæskestand

Væskestanden skal altid ligge
tæt på mærket "MAXI" og må
ikke være højere.
Når motoren er varm, reguleres kø-
lervæskens temperatur af motorven-
tilatoren, som kan være i drift, selvom
tændingen er afbrudt.

Væskens specifi kationer
Væsken skal overholde fabrikantens
anbefalinger.

Ved indgreb i motorrummet skal
man være forsigtig, da visse om-
råder i motorrummet bliver ekstemt
varme (risiko for forbrændinger).
Oliens specifi kationer
Olien skal passe til motortypen og over-
holde fabrikantens anbefalinger.

10
!
EFTERSYN
Undgå længere tids kontakt med
spildolie på huden.
De fl este af disse væsker er sund-
hedsfarlige og kan være stærkt æt-
sende.
Hæld ikke spildolie, bremsevæske
eller kølervæske i kloakken eller ud
på jorden.
Fyld spildolien i hertil beregnede
beholdere på et aut. PEUGEOT-
værksted eller et kvalifi ceret værk-
sted.









Spildolie

Sprinklervæskestand i
rudevasker og lygtespuler
For biler udstyret med lygtespu-
lere, høres der et lydsignal og
en meddelelse vises på instru-
mentgruppens display, når væ-
skestandens minimumsniveau er nået.
Fyld efter, næste gang bilen standser.

Væskens specifi kationer
For at sikre en optimal rengøring og
undgå frost i systemet, må der ikke ef-
terfyldes med vand eller påfyldes vand i
stedet for væsken.











Additivniveau (Diesel med
partikelfilter)

Efterfyldning
Efterfyldning af additiv skal udføres hur-
tigt på et aut. PEUGEOT-værksted eller
et kvalifi ceret værksted.
Additivbeholderens min. ni-
veau vises ved, at dennes
kontrollampe lyser konstant,
efterfulgt af et lydsignal og en
besked om, at partikelfi lterets
additivniveau er for lavt.

10
i
174
EFTERSYN
KONTROL
Medmindre andet er angivet skal føl-
gende elementer kontrolleres i henhold
til servicehæftet og bilens motortype.
Eftersynene kan også udføres på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.

Batteri

Bilens batteri er vedligeholdel-
sesfrit.
Kontroller dog, at det er rent,
og at polklemmerne er til-
spændt, specielt i sommer- og
vintersæsonen.
Hvis der skal udføres arbejde på batte-
riet, henvises til afsnittet med praktiske
oplysninger for at se, hvilke forholds-
regler der skal træffes før afbrydelse og
efter tilslutning af batteriet.


Luftfilter og kabinefilter

Se oplysningerne om interval-
ler for udskiftning af fi ltrene i
servicehæftet.
Afhængigt af omgivelserne
(støvfyldt miljø) og bilens an-
vendelse (bykørsel) skal fi ltrene even-
tuelt udskiftes med kortere interval

(se afsnittet "Motorer").
Hvis kabinefi lteret er tilsmudset, kan det
forringe klimaanlægssystemets funkti-
onsevne og medføre ubehagelig lugt.


Oliefilter

Udskift oliefi lteret, hver gang
motorolien skiftes.
Oplysninger om intervaller for
udskiftning af oliefi lteret fi ndes
i servicehæftet.






Denne mærkats tilstedeværelse, især
med Stop & Start, angiver, at der an-
vendes et blyholdigt 12 V batteri med
særlige specifi kationer, der i tilfælde af
udskiftning eller frakobling kræver, at et
aut. PEUGEOT-værksted eller et kvali-
fi ceret værksted kontaktes.
Hvis disse instrukser ikke overholdes,
kan det medføre et for tidligt slid af bat-
teriet.










Partikelfilter (Diesel)

Partikelfi lterets begyndende til-
stopning vises ved, at dennes
kontrollampe lyser midlertidigt,
efterfulgt af et lydsignal og en
besked om, at der er risiko for
tilstopning af partikelfi lteret.
Regenerer fi lteret under kørslen, så
snart trafi kforholdene tillader det, med
en hastighed på mindst 60 km/t, indtil
kontrollampen slukker.
Hvis kontrollampen bliver ved med at
lyse, se afsnittet "Additivniveau".

På nye biler kan de første regene-
reringer af partikelfi lteret medføre
en "brændt" lugt. Detter er helt nor-
malt.
Efter lang tids kørsel med lav ha-
stighed eller i tomgang, kan man
se vanddampe i udstødningsgas-
sen under acceleration. Dette har
ingen indvirkning på bilens køre-
måde eller miljøet.

10
!
175
EFTERSYN

Slitage af bremseskiver














Bremseklodser

Manuel parkeringsbremse

Slitage af bremserne afhæn-
ger af kørselsmønster, især
om bilen kører meget i byen
og korte distancer. Den kan
være nødvendigt at kontrol-
lere bremsernes stand mellem bilens
serviceintervaller.
Foruden lækage i kredsløbet angives
et fald i bremsevæskeniveauet som sli-
tage af bremseklodserne.
For yderligere oplysninger
om kontrol af slitage af brem-
seskiver, kontaktes et aut.
PEUGEOT-værksted eller et
kvalifi ceret værksted.
Hvis parkeringsbremsens van-
dring er for stor eller dette sy-
stem ikke er effektivt nok, skal
der foretages en justering selv
mellem to serviceeftersyn.
Dette system skal kontrolleres på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.


Manuel gearkasse

Gearkassen er vedligeholdel-
sesfri (ingen olieskift).
Der henvises til servicehæftet
mht. serviceintervallerne for
denne gearkasse.







Elektronisk styret mekanisk
gearkasse med 6 gear
Gearkassen er vedligeholdel-
sesfri (ingen olieskift).
Der henvises til servicehæftet
mht. serviceintervallerne for
denne gearkasse.


Automatgearkasse

Gearkassen er vedligeholdel-
sesfri (ingen olieskift).
Der henvises til servicehæftet
mht. serviceintervallerne for
denne gearkasse.





















Anvend kun produkter, som er an-
befalet af PEUGEOT eller produk-
ter af tilsvarende kvalitet og med
samme egenskaber.
For at sikre at så vigtige kompo-
nenter som bilens bremsesystem
fungerer optimalt, udvælger og
anbefaler PEUGEOT helt speciel-
le produkter.
Det er strengt forbudt
at vaske
motorrummet med højtryk, da det
kan beskadige de elektriske dele.

11
i
176
PRAKTISKE OPLYSNINGER

Mærkaten for hastighedsbegræns-
ning I
skal klistres fast på rattet for
at minde dig om, at et dæk kun er
til midlertidig brug.
Overskrid ikke 80 km/t under kørs-
len med et dæk, som er repareret
med dette reparationssæt.

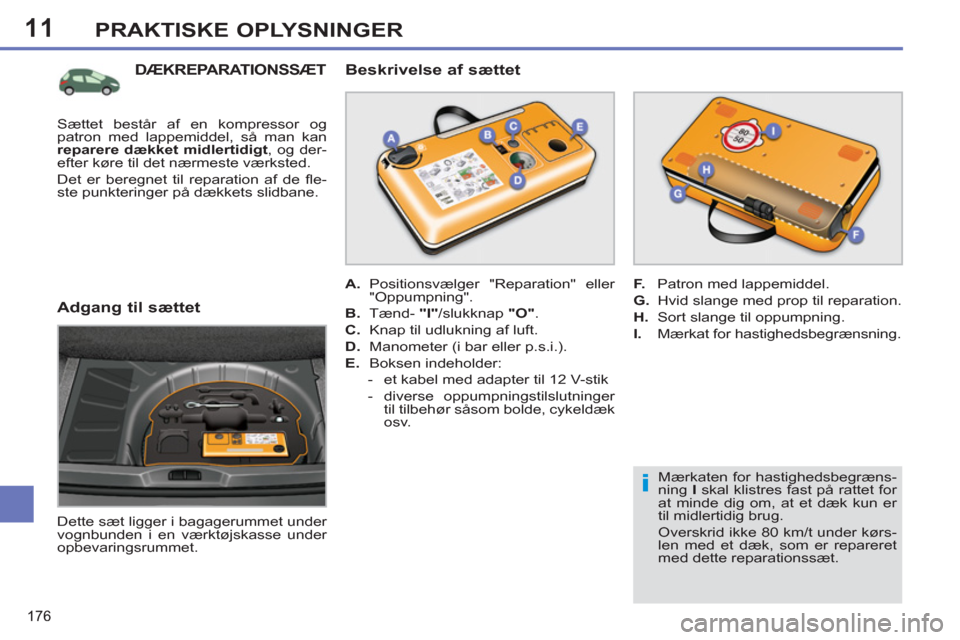

DÆKREPARATIONSSÆT

Dette sæt ligger i bagagerummet under
vognbunden i en værktøjskasse under
opbevaringsrummet.


Beskrivelse af sættet



A.
Positionsvælger "Reparation" eller
"Oppumpning".

B.
Tænd- "I"
/slukknap "O"
.

C.
Knap til udlukning af luft.

D.
Manometer (i bar eller p.s.i.).

E.
Boksen indeholder:


- et kabel med adapter til 12 V-stik

- diverse oppumpningstilslutninger
til tilbehør såsom bolde, cykeldæk
osv.
F.
Patron med lappemiddel.

G.
Hvid slange med prop til reparation.

H.
Sort slange til oppumpning.

I.
Mærkat for hastighedsbegrænsning.


Adgang til sættet

Sættet består af en kompressor og
patron med lappemiddel, så man kan
reparere dækket midlertidigt
, og der-
efter køre til det nærmeste værksted.
Det er beregnet til reparation af de fl e-
ste punkteringer på dækkets slidbane.

11
i!
177
PRAKTISKE OPLYSNINGER

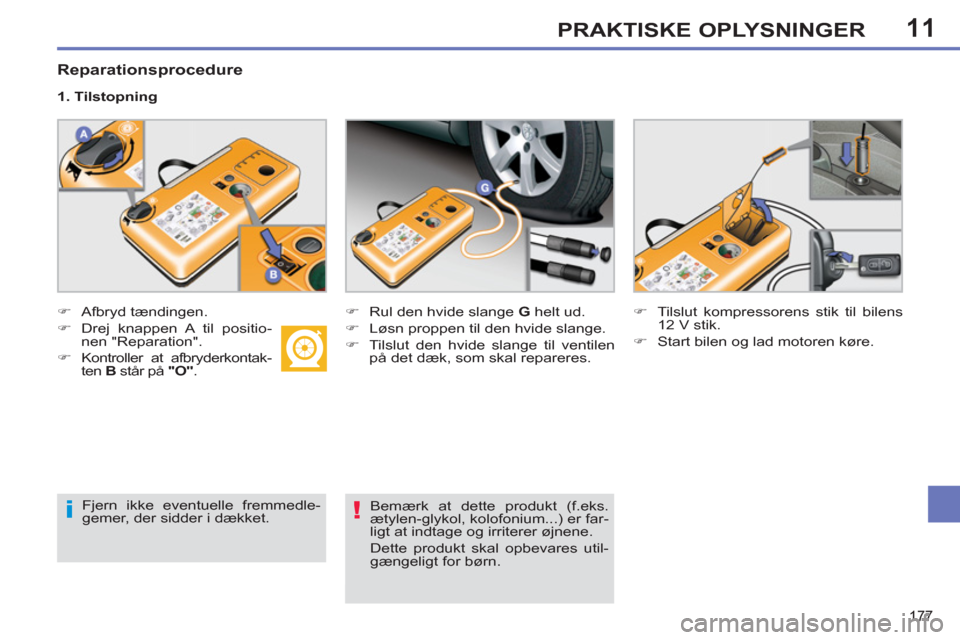

Reparationsprocedure



)
Afbryd tændingen.

)
Drej knappen A til positio-
nen "Reparation".

)
Kontroller at afbryderkontak-
ten B
står på "O"
.
1. Tilstopning

)
Rul den hvide slange G
helt ud.

)
Løsn proppen til den hvide slange.

)
Tilslut den hvide slange til ventilen
på det dæk, som skal repareres.
)
Tilslut kompressorens stik til bilens
12 V stik.

)
Start bilen og lad motoren køre.

Fjern ikke eventuelle fremmedle-
gemer, der sidder i dækket.
Bemærk at dette produkt (f.eks.
ætylen-glykol, kolofonium...) er far-
ligt at indtage og irriterer øjnene.
Dette produkt skal opbevares util-
gængeligt for børn.

11
i
i
PRAKTISKE OPLYSNINGER

Hvis det efter ca. 5 til 7 minutter
ikke lykkes at opnå dette tryk, kan
dækket ikke repareres; kontakt evt.
et aut. PEUGEOT-værksted eller et
kvalifi ceret værksted med henblik
på vejhjælp.
)
Aktiver kompressoren ved at rykke
afbryderkontakten B
til position "I"
,
indtil dæktrykket når 2,0 bar.
Lappemidlet indsprøjtes under tryk
i dækket; frakobl ikke slangen fra
ventilen imens (risiko for oversprøjt-
ning).
)
Tag sættet af og skru proppen på
den hvide slange igen.
Pas på ikke at snavse bilen til med
væsken. Opbevar sættet inden for
rækkevidde.

)
Kør straks ca. 5 kilometer i bilen
med nedsat hastighed (mellem
20 og 60 km/t) for at tilstoppe hullet.

)
Stands bilen for at kontrollere repa-
rationen og dæktrykket vha. sættet.



Dæktrykregistrering
Hvis bilen er udstyret med dæk-
trykregistrering, vil kontrollampen
for dæktryk lyse konstant, efter at
dækket er repareret, indtil systemet
reinitialiseres på et aut. PEUGEOT-
værksted eller et kvalifi ceret værk-
sted.
