Page 191 of 356
11
i
189
PRAKTISKE OPLYSNINGER
Parkering af bilen
Parker bilen, så den ikke generer
trafi kken og helst på et vandret,
stabilt og skridsikkert underlag.
Træk parkeringsbremsen, afbryd
tændingen, og sæt bilen i første
gear * , så hjulene blokeres.
Anbring om nødvendigt en kile un-
der det hjul, der er diagonalt mod-
sat det hjul, som skal udskiftes.
Sørg for at passagererne er stået
ud af bilen og står på et sikkert
sted.
Læg dig aldrig ind under en bil, der
kun holdes af en donkraft. Brug en
buk.

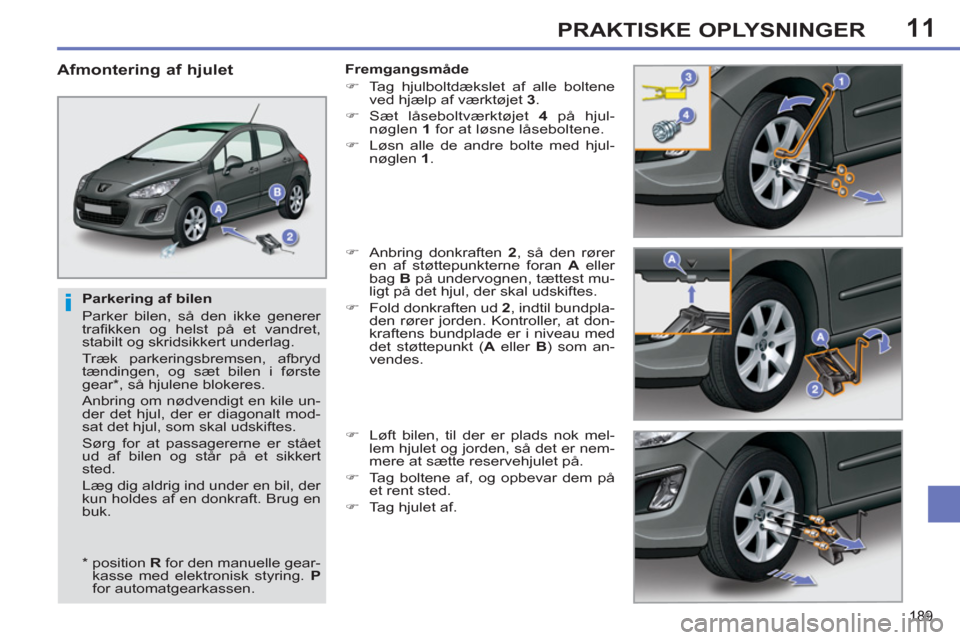

Afmontering af hjulet
Fremgangsmåde
)
Tag hjulboltdækslet af alle boltene
ved hjælp af værktøjet 3
.
)
Sæt låseboltværktøjet 4
på hjul-
nøglen 1
for at løsne låseboltene.
)
Løsn alle de andre bolte med hjul-
nøglen 1
.
)
Anbring donkraften 2
, så den rører
en af støttepunkterne foran A
eller
bag B
på undervognen, tættest mu-
ligt på det hjul, der skal udskiftes.
)
Fold donkraften ud 2
, indtil bundpla-
den rører jorden. Kontroller, at don-
kraftens bundplade er i niveau med
det støttepunkt ( A
eller B
) som an-
vendes.
)
Løft bilen, til der er plads nok mel-
lem hjulet og jorden, så det er nem-
mere at sætte reservehjulet på.
)
Tag boltene af, og opbevar dem på
et rent sted.
)
Tag hjulet af.
*
position R
for den manuelle gear-
kasse med elektronisk styring. P
for automatgearkassen.
Page 192 of 356
11
i
190
PRAKTISKE OPLYSNINGER
Efter udskiftning af hjulet
Tag midterdækslet af for at kunne
placere det punkterede hjul rigtigt i
bagagerummet.
Når der anvendes et nødreserve-
hjul, må bilens hastighed ikke over-
stige 80 km/t.
Få tilspændingen af hjulboltene
og dæktrykket kontrolleret hurtigst
muligt på et aut. PEUGEOT-værk-
sted eller et kvalifi ceret værksted.
Få det punkterede hjul repareret,
og sæt det på bilen igen hurtigst
muligt.

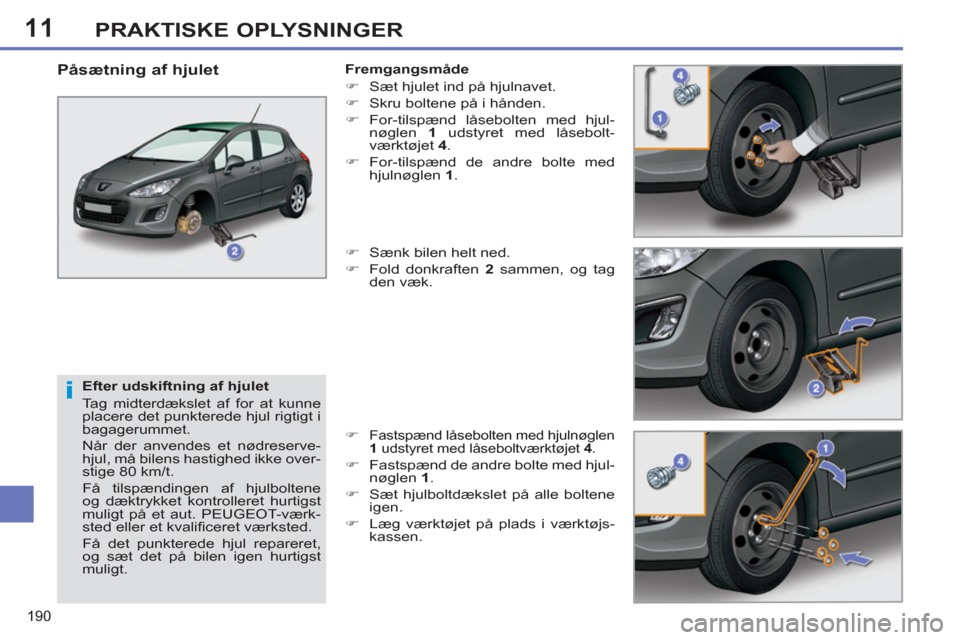

Påsætning af hjulet
Fremgangsmåde
)
Sæt hjulet ind på hjulnavet.
)
Skru boltene på i hånden.
)
For-tilspænd låsebolten med hjul-
nøglen 1
udstyret med låsebolt-
værktøjet 4
.
)
For-tilspænd de andre bolte med
hjulnøglen 1
.
)
Sænk bilen helt ned.
)
Fold donkraften 2
sammen, og tag
den væk.
)
Fastspænd låsebolten med hjulnøglen
1
udstyret med låseboltværktøjet 4
.
)
Fastspænd de andre bolte med hjul-
nøglen 1
.
)
Sæt hjulboltdækslet på alle boltene
igen.
)
Læg værktøjet på plads i værktøjs-
kassen.
Page 193 of 356
11
!
!
!
191
PRAKTISKE OPLYSNINGER
Risiko for elektrisk stød
En xenonpære (D1S-35W) skal ud-
skiftes af et PEUGEOT-værksted
eller et kvalifi ceret værksted.

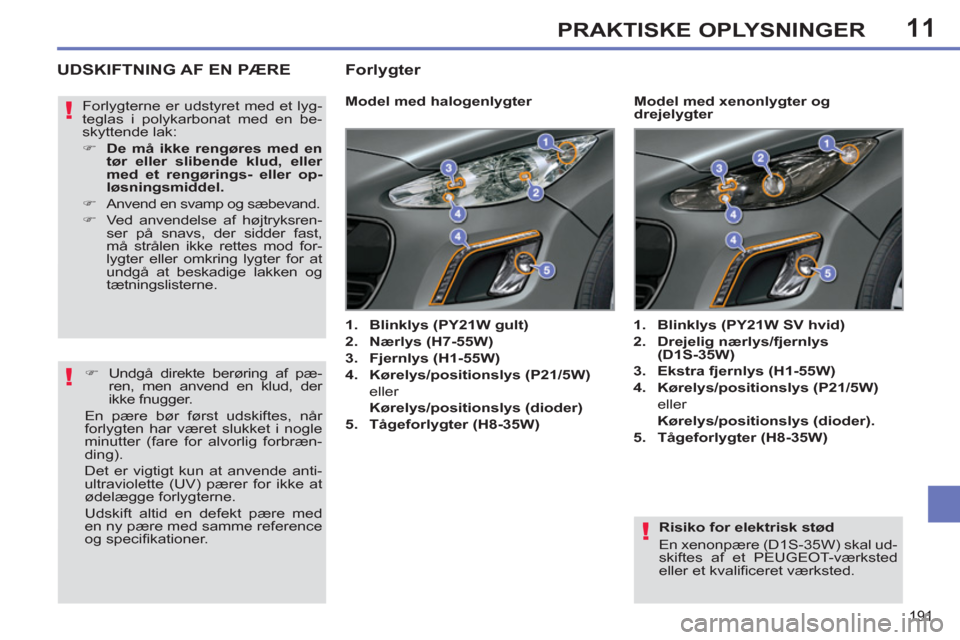

UDSKIFTNING AF EN PÆRE
Model med halogenlygter
1.
Blinklys (PY21W gult)
2.
Nærlys (H7-55W)
3.
Fjernlys (H1-55W)
4.
Kørelys/positionslys (P21/5W)
eller
Kørelys/positionslys (dioder)
5.
Tågeforlygter (H8-35W)
1.
Blinklys (PY21W SV hvid)
2.
Drejelig nærlys/fjernlys
(D1S-35W)
3.
Ekstra fjernlys (H1-55W)
4.
Kørelys/positionslys (P21/5W)
eller
Kørelys/positionslys (dioder).
5.
Tågeforlygter (H8-35W)
Model med xenonlygter og
drejelygter Forlygterne er udstyret med et lyg-
teglas i polykarbonat med en be-
skyttende lak:
)
De må ikke rengøres med en
tør eller slibende klud, eller
med et rengørings- eller op-
løsningsmiddel.
)
Anvend en svamp og sæbevand.
)
Ved anvendelse af højtryksren-
ser på snavs, der sidder fast,
må strålen ikke rettes mod for-
lygter eller omkring lygter for at
undgå at beskadige lakken og
tætningslisterne.
)
Undgå direkte berøring af pæ-
ren, men anvend en klud, der
ikke fnugger.
En pære bør først udskiftes, når
forlygten har været slukket i nogle
minutter (fare for alvorlig forbræn-
ding).
Det er vigtigt kun at anvende anti-
ultraviolette (UV) pærer for ikke at
ødelægge forlygterne.
Udskift altid en defekt pære med
en ny pære med samme reference
og specifi kationer.
Forlygter
Page 194 of 356
11
i
!
192
PRAKTISKE OPLYSNINGER

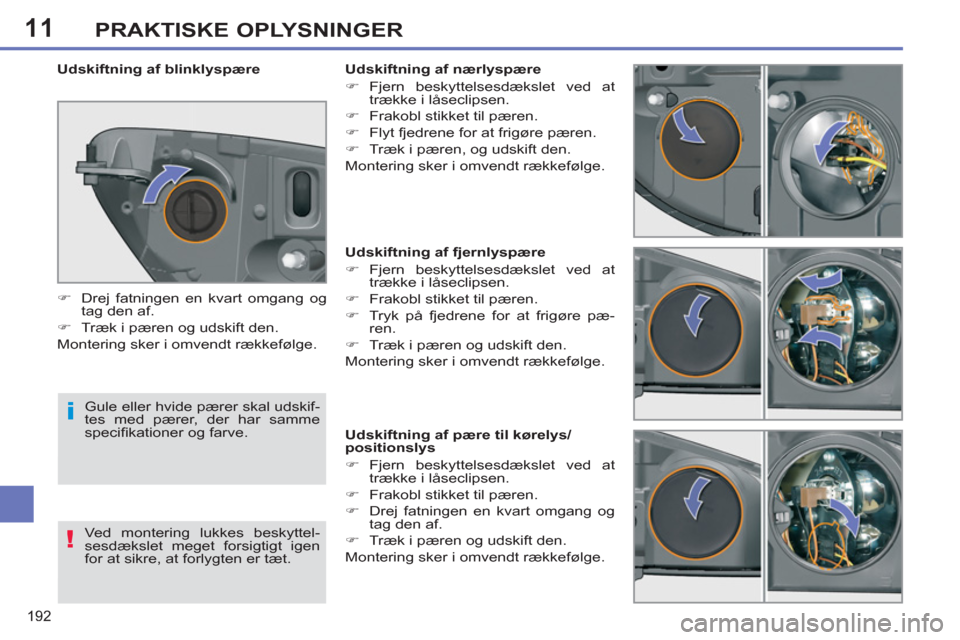

Udskiftning af fjernlyspære
)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.
)
Frakobl stikket til pæren.
)
Tryk på fjedrene for at frigøre pæ-
ren.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af pære til kørelys/
positionslys
)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.
)
Frakobl stikket til pæren.
)
Drej fatningen en kvart omgang og
tag den af.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af nærlyspære
)
Fjern beskyttelsesdækslet ved at
trække i låseclipsen.
)
Frakobl stikket til pæren.
)
Flyt fjedrene for at frigøre pæren.
)
Træk i pæren, og udskift den.
Montering sker i omvendt rækkefølge.
Udskiftning af blinklyspære
)
Drej fatningen en kvart omgang og
tag den af.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Gule eller hvide pærer skal udskif-
tes med pærer, der har samme
specifi kationer og farve.
Ved montering lukkes beskyttel-
sesdækslet meget forsigtigt igen
for at sikre, at forlygten er tæt.
Page 195 of 356
11PRAKTISKE OPLYSNINGER

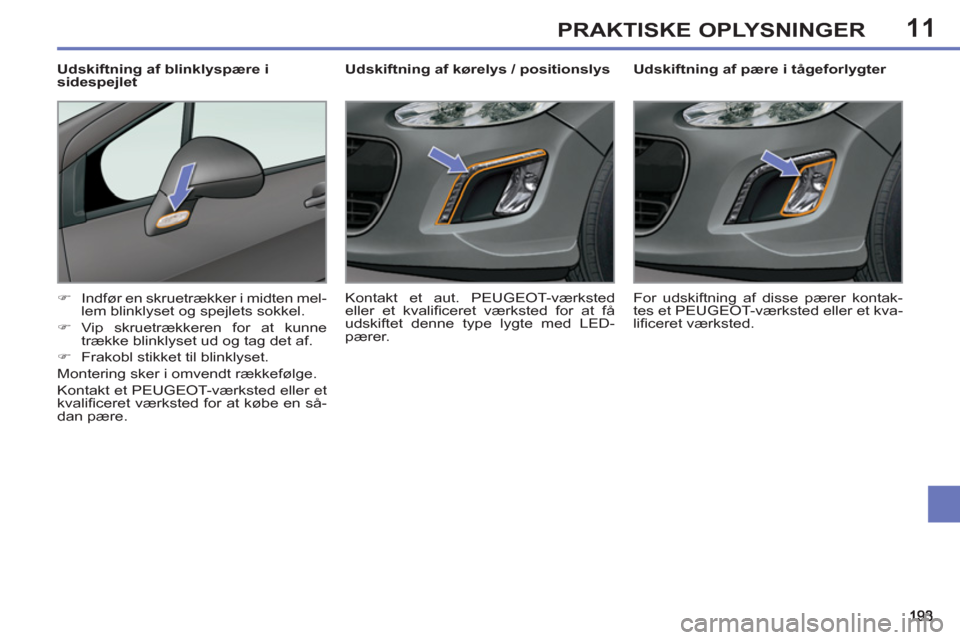

Udskiftning af pære i tågeforlygter
)
Indfør en skruetrækker i midten mel-
lem blinklyset og spejlets sokkel.
)
Vip skruetrækkeren for at kunne
trække blinklyset ud og tag det af.
)
Frakobl stikket til blinklyset.
Montering sker i omvendt rækkefølge.
Kontakt et PEUGEOT-værksted eller et
kvalifi ceret værksted for at købe en så-
dan pære.
Udskiftning af blinklyspære i
sidespejlet
For udskiftning af disse pærer kontak-
tes et PEUGEOT-værksted eller et kva-
lifi ceret værksted.
Udskiftning af kørelys / positionslys
Kontakt et aut. PEUGEOT-værksted
eller et kvalifi ceret værksted for at få
udskiftet denne type lygte med LED-
pærer.
Page 196 of 356
11
i
194
PRAKTISKE OPLYSNINGER

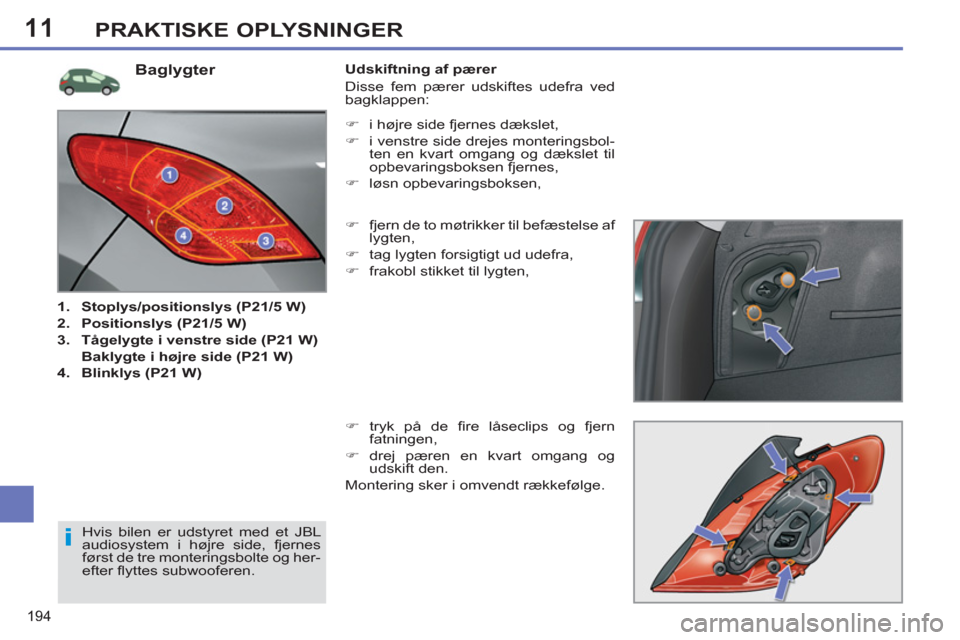

Baglygter
1.
Stoplys/positionslys (P21/5 W)
2.
Positionslys (P21/5 W)
3.
Tågelygte i venstre side (P21 W)
Baklygte i højre side (P21 W)
4.
Blinklys (P21 W)
Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:
)
fjern de to møtrikker til befæstelse af
lygten,
)
tag lygten forsigtigt ud udefra,
)
frakobl stikket til lygten,
)
tryk på de fi re låseclips og fjern
fatningen,
)
drej pæren en kvart omgang og
udskift den.
Montering sker i omvendt rækkefølge.
Hvis bilen er udstyret med et JBL
audiosystem i højre side, fjernes
først de tre monteringsbolte og her-
efter fl yttes subwooferen.
)
i højre side fjernes dækslet,
)
i venstre side drejes monteringsbol-
ten en kvart omgang og dækslet til
opbevaringsboksen fjernes,
)
løsn opbevaringsboksen,
Page 197 of 356
11
195
PRAKTISKE OPLYSNINGER

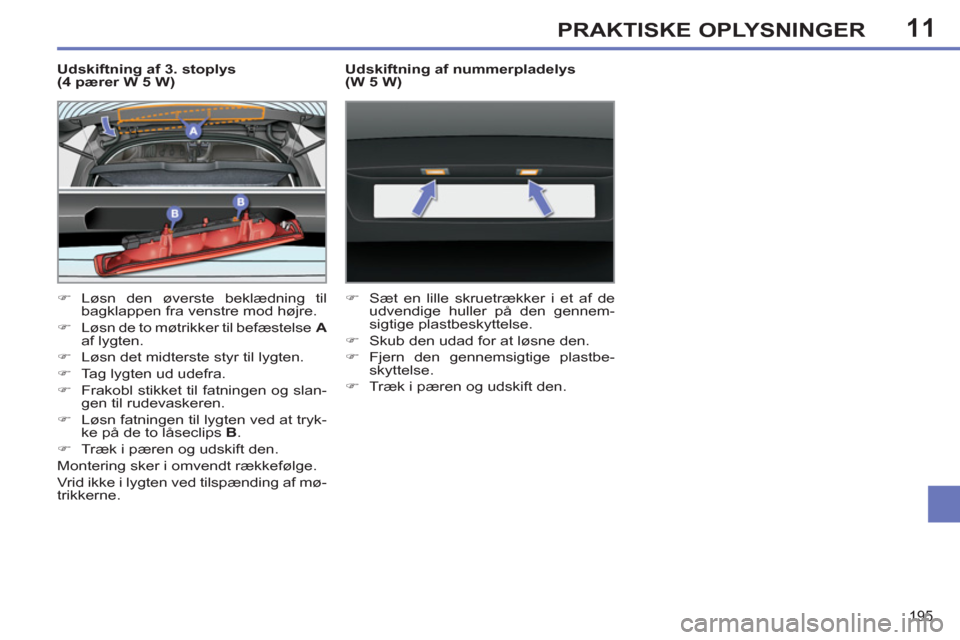

Udskiftning af 3. stoplys
(4 pærer W 5 W)
)
Løsn den øverste beklædning til
bagklappen fra venstre mod højre.
)
Løsn de to møtrikker til befæstelse A
af lygten.
)
Løsn det midterste styr til lygten.
)
Tag lygten ud udefra.
)
Frakobl stikket til fatningen og slan-
gen til rudevaskeren.
)
Løsn fatningen til lygten ved at tryk-
ke på de to låseclips B
.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.
Udskiftning af nummerpladelys
(W 5 W)
)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.
)
Skub den udad for at løsne den.
)
Fjern den gennemsigtige plastbe-
skyttelse.
)
Træk i pæren og udskift den.
Page 198 of 356
11
196
PRAKTISKE OPLYSNINGER

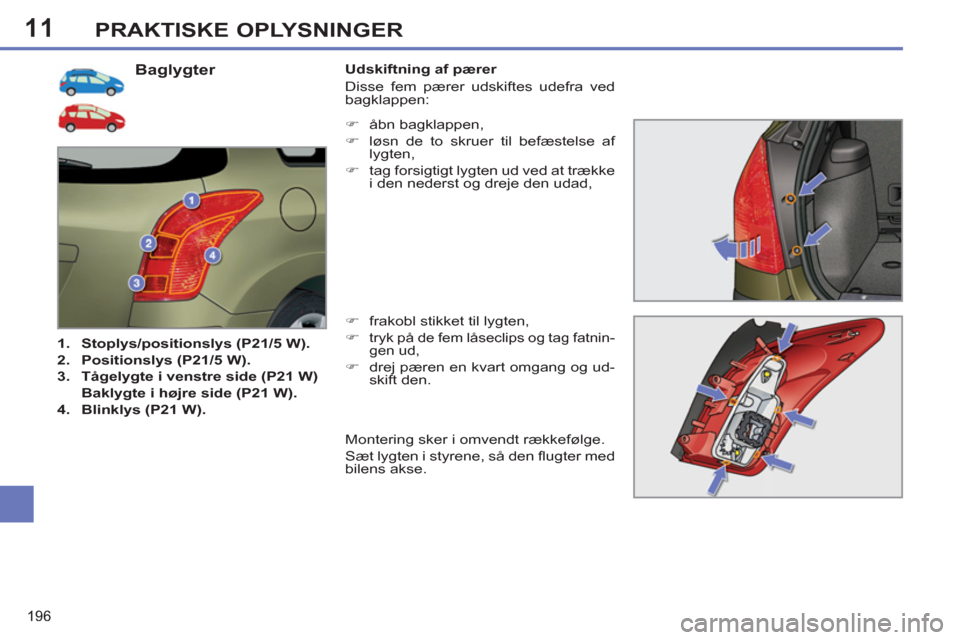

Baglygter
1.
Stoplys/positionslys (P21/5 W).
2.
Positionslys (P21/5 W).
3.
Tågelygte i venstre side (P21 W)
Baklygte i højre side (P21 W).
4.
Blinklys (P21 W)
.
Udskiftning af pærer
Disse fem pærer udskiftes udefra ved
bagklappen:
)
frakobl stikket til lygten,
)
tryk på de fem låseclips og tag fatnin-
gen ud,
)
drej pæren en kvart omgang og ud-
skift den.
)
åbn bagklappen,
)
løsn de to skruer til befæstelse af
lygten,
)
tag forsigtigt lygten ud ved at trække
i den nederst og dreje den udad,
Montering sker i omvendt rækkefølge.
Sæt lygten i styrene, så den fl ugter med
bilens akse.
Page 199 of 356
11PRAKTISKE OPLYSNINGER

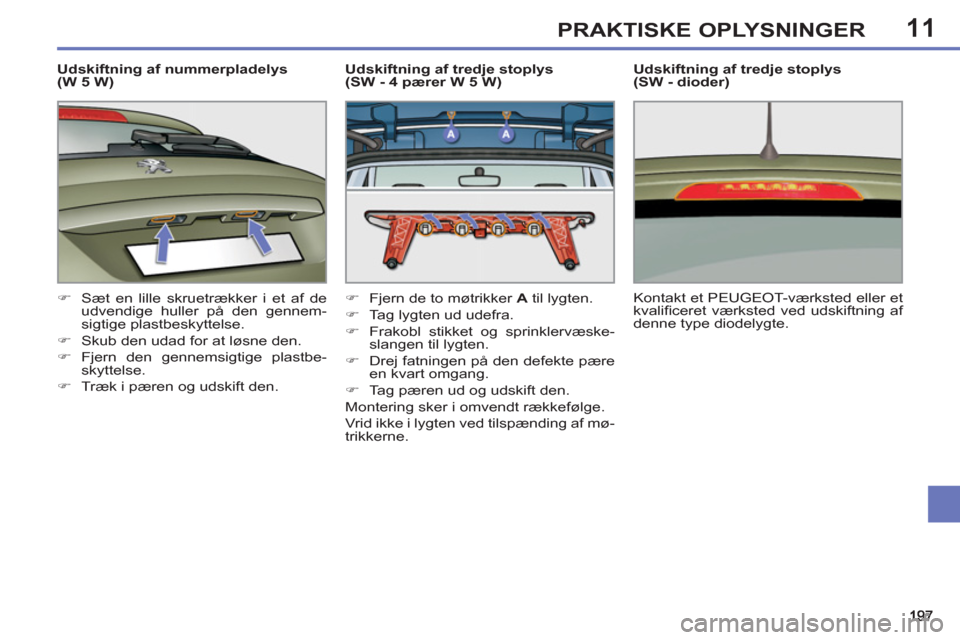

Udskiftning af nummerpladelys
(W 5 W)
)
Sæt en lille skruetrækker i et af de
udvendige huller på den gennem-
sigtige plastbeskyttelse.
)
Skub den udad for at løsne den.
)
Fjern den gennemsigtige plastbe-
skyttelse.
)
Træk i pæren og udskift den.
Udskiftning af tredje stoplys
(SW - 4 pærer W 5 W)
)
Fjern de to møtrikker A
til lygten.
)
Tag lygten ud udefra.
)
Frakobl stikket og sprinklervæske-
slangen til lygten.
)
Drej fatningen på den defekte pære
en kvart omgang.
)
Tag pæren ud og udskift den.
Montering sker i omvendt rækkefølge.
Vrid ikke i lygten ved tilspænding af mø-
trikkerne.
Udskiftning af tredje stoplys
(SW - dioder)
Kontakt et PEUGEOT-værksted eller et
kvalifi ceret værksted ved udskiftning af
denne type diodelygte.
Page 200 of 356
11
!
i
198
PRAKTISKE OPLYSNINGER
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der påløber
til reparation af bilen, eller de fejl,
som skyldes installation af tilbehør,
som ikke er leveret eller anbefalet
af PEUGEOT, og som ikke er instal-
leret i henhold til deres anvisninger,
specielt vedrørende ekstraudstyr,
der samlet forbruger mere end
10 milliampere.
Montering af elektrisk tilbehør
Bilens elektriske system er bereg-
net til at fungere med standard- el-
ler ekstraudstyr.
Kontakt et PEUGEOT værksted el-
ler et kvalifi ceret værksted, før du
installerer andet udstyr eller elek-
trisk tilbehør i bilen.

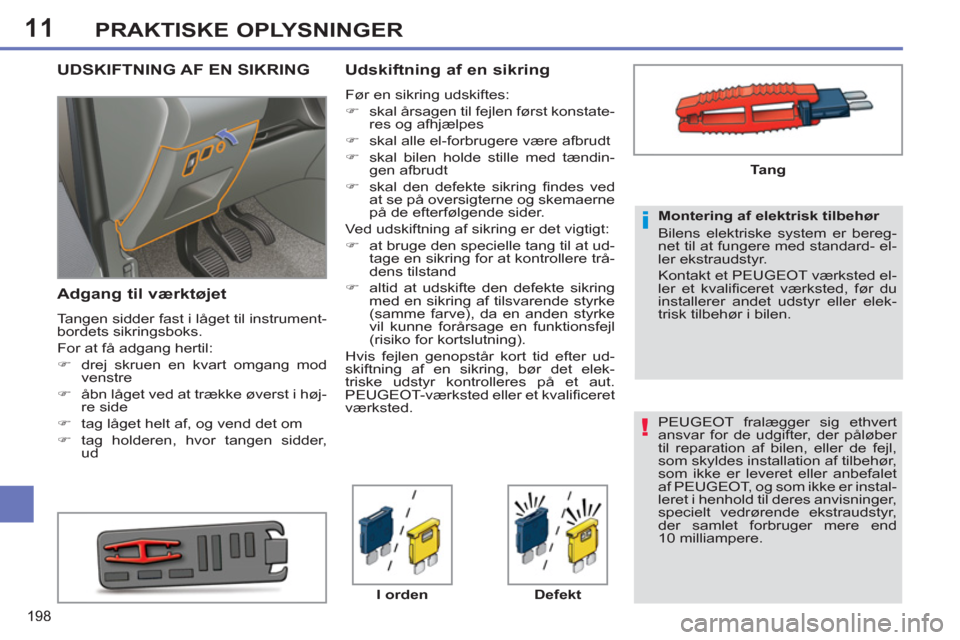

UDSKIFTNING AF EN SIKRING
Adgang til værktøjet
Tangen sidder fast i låget til instrument-
bordets sikringsboks.
For at få adgang hertil:
)
drej skruen en kvart omgang mod
venstre
)
åbn låget ved at trække øverst i høj-
re side
)
tag låget helt af, og vend det om
)
tag holderen, hvor tangen sidder,
ud
Udskiftning af en sikring
Før en sikring udskiftes:
)
skal årsagen til fejlen først konstate-
res og afhjælpes
)
skal alle el-forbrugere være afbrudt
)
skal bilen holde stille med tændin-
gen afbrudt
)
skal den defekte sikring fi ndes ved
at se på oversigterne og skemaerne
på de efterfølgende sider.
Ved udskiftning af sikring er det vigtigt:
)
at bruge den specielle tang til at ud-
tage en sikring for at kontrollere trå-
dens tilstand
)
altid at udskifte den defekte sikring
med en sikring af tilsvarende styrke
(samme farve), da en anden styrke
vil kunne forårsage en funktionsfejl
(risiko for kortslutning).
Hvis fejlen genopstår kort tid efter ud-
skiftning af en sikring, bør det elek-
triske udstyr kontrolleres på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.
I orden
Defekt
Tang
