Peugeot 308 SW BL 2011 Instruktionsbog (in Danish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 18.83 MB
Page 211 of 356
11
i
i
209
PRAKTISKE OPLYSNINGER
BUGSERING AF BILEN
Fremgangsmåde for at få
bugseret sin egen bil eller
bugsere en anden bil med
en aftagelig mekanisk an-
ordning.
Adgang til værktøj
Bugsering af egen bil
)
I forkofangeren klipses dækslet af
ved at trykke på den venstre del
)
Skru bugseringsøjet helt fast
)
Monter bugserstangen
)
Sæt gearvælgeren i frigear (position
N
for den automatgearkassen)
Bugseringsøjet er placeret i bagage-
rummets venstre sidebeklædning.
Sådan får du adgang til det:
)
Åbn bagagerummet
)
Åbn klappen i venstre sidebeklædning
)
Løsn hjulnøglen fra dens holder
)
Tag bugseringsøjet ud af samme
holder
Generelle anbefalinger
Overhold landets gældende lovgiv-
ning.
Kontroller at det trækkende køre-
tøjs vægt er højere end det bugse-
rede køretøjs vægt.
Føreren skal blive ved rattet i den
bugserede bil.
Kørsel på motorvej og større veje
er ikke tilladt under bugsering.
Ved bugsering med alle fi re hjul
på jorden skal der altid anvendes
en bugserstang. Reb og remme er
ikke tilladt.
Ved bugsering med standset mo-
tor, fungerer servobremsesystemet
og servostyringen ikke.
I følgende tilfælde skal fagfolk til-
kaldes til bugsering:
- Motorstop på motorvej eller
større veje.
- Gearkassen kan ikke sættes i
frigear, styretøjet kan ikke fri-
gøres, parkeringsbremsen kan
ikke løsnes.
- Bugsering kun på to hjul.
- Godkendt bugserstang mangler.
Hvis dette ikke overholdes, kan
visse komponenter blive ødelagt
(bremser, transmission, mv.), og
servobremsen kan være væk ved
start af motoren.
)
Frigør rattet ved at dreje tændings-
nøglen et hak, og løsn parkerings-
bremsen.
)
Tænd havariblinket på de to biler.
)
Start forsigtigt, og kør langsomt over
en kort distance.
Page 212 of 356
11
i
!
PRAKTISKE OPLYSNINGER
)
I bagkofangeren klipses dækslet af
ved at trykke på den venstre del.
)
Skru bugseringsøjet helt fast.
)
Monter bugserstangen.
)
Tænd havariblinket på de to biler.
)
Start forsigtigt, og kør langsomt over
en kort distance.
Bugsering af en anden bil KØRSEL MED ANHÆNGER,
CAMPINGVOGN, MV.
Bilen er først og fremmest beregnet til
transport af personer og bagage, men
kan også benyttes til kørsel med an-
hænger.
Gode råd
Sidevind
)
Vær opmærksom på, at bilen bliver
mere sidevindsfølsom.
Afkøling
Kørsel med anhænger øger køle-
vandstemperaturen.
En mekanisk anordning beregnet til til-
kobling af anhænger eller campingvogn
med ekstra afviserblink og lygter.
Fordeling af vægt
)
Fordel vægten jævnt i anhængeren
og sådan, at de tungeste genstande
ligger tættest ved hjulakslen. Over-
hold kugletrykket nøje.
Eftersom luften bliver tyndere i højderne,
hvilket reducerer motorens trækkraft,
bør man ved kørsel i f.eks. 1000 meters
højde reducere anhængervægten med
10% og så fremdeles for hver ekstra
1000 m.
Se afsnittet med bilens "Tekniske speci-
fi kationer" for at se, hvor høj en vægt og
last bilen kan trække. Kørsel med anhænger påvirker den
trækkende bil meget, hvilket kræver
særlig opmærksomhed fra førerens
side.
Vi anbefaler at anvende et origi-
nalt anhængertræk og lednings-
net, der er testet og godkendt af
PEUGEOT, og at monteringen af
anhængertrækket foretages på et
aut. PEUGEOT-værksted eller et
kvalifi ceret værksted.
Hvis andre end et aut. PEUGEOT-
værksted foretager monteringen,
skal den foretages ifølge leveran-
dørens anvisninger.
Hvis din bil er udstyret med ben-
zinmotor 1,6 l THP 200 hk, må an-
hængertrækket ikke installeres, da
sportsudstødningen fylder for me-
get.
Page 213 of 356
11
i
i
211
PRAKTISKE OPLYSNINGER
SNESKÆRM *
Sneskærmen er en aftagelig plade,
som monteres for at undgå, at det sner
direkte ind i køleblæseren.
Montering
)
Placer sneskærmen på forkofange-
rens nederste del.
)
Tryk langs kanten for at fastgøre
den med clipsene en efter en.
Husk at fjerne sneskærmen:
- Når udetemperaturen er over
10°C.
- I tilfælde af bugsering.
- Ved kørsel med over 120 km/t.
Afmontering
)
Løft hver clips med en skruetrækker
for at løsne dem. Eftersom ventilatoren er elektrisk, af-
hænger dens køleevne ikke af moto-
rens omdrejningshastighed.
)
Sænk hastigheden, så motorens
omdrejningstal bliver lavere.
Den maksimale anhængervægt ved
længerevarende bjergkørsel afhænger
af vejens stigningsgrad og udetempe-
raturen.
Under alle omstændigheder skal man
være opmærksom på kølervæsketem-
peraturen.
Bremser
Ved kørsel med anhænger forøges
bremselængden.
Dæk
)
Kontroller dæktrykket på bilen og på
anhængeren, og overhold de anbe-
falede dæktryk.
Lygter
)
Kontroller, at afviserblinkene og
bremselyset på anhængeren virker.
De bageste parkeringsfølere af-
brydes automatisk, når der anven-
des et originalt anhængertræk fra
PEUGEOT.
)
Hvis kontrollampen og
STOP
-lampen begynder at
lyse, skal bilen standses,
og motoren slukkes hurtigst
muligt.
*
Afhængigt af destinationsland.
Page 214 of 356
11
i
i
212
PRAKTISKE OPLYSNINGER
MONTERING AFTAGBØJLER
Sørg for ved montering af
tværgående tagbøjler, at de
sidder i den rigtige position
under de langsgående, afmærkede tag-
bøjler.
Anvend kun det udstyr, som anbefales
af PEUGEOT, og overhold fabrikantens
monteringsanvisninger.
For at kunne transportere last på bilens
tag, skal bilen være udstyret med tvær-
gående tagbøjler på langsgående tag-
bøjler.
Efterspænd de tværgående tagbøjler,
når lasten er lagt og spændt fast.
De langsgående tagbøjler kan ikke
afmonteres.
Maks. last på tagbøjlerne ved
en lasthøjde, der ikke overstiger
40 cm (undtagen cykelholder): 75 kg.
Hvis lasthøjden overstiger 40 cm,
skal bilens hastighed tilpasses i
henhold til vejens tilstand for ikke
at beskadige tagbøjlerne og mon-
teringsanordningerne på taget.
Overhold gældende lovgivning for
transport af genstande, der er læn-
gere end bilen.
MONTERING AFTAGBØJLER
Maks. last på taget med en laste-
højde, der ikke overstiger 40 cm
(undtagen cykelholder): 80 kg.
Hvis lastehøjden overstiger 40 cm,
skal du tilpasse bilens hastighed
efter vejens tilstand, så du ikke be-
skadiger tagbøjlerne.
Se dansk lovgivning for at sikre, at
du overholder reglerne for trans-
port af genstande, der er længere
end bilen. Ved montering af tværgående tagbøjler
skal de fi re lynkoblinger, der er bereg-
net hertil, bruges.
)
Løft afdækningsklapperne,
)
Åbn dækslerne for befæstelsen på
hver tagbøjle med nøglen,
)
Placer hver befæstelse korrekt og
lås dem fast på taget,
)
Luk dækslerne for befæstelsen på
hver tagbøjle med nøglen.
Page 215 of 356
11
!
213
PRAKTISKE OPLYSNINGER
"Beskyttelse":
Gulvmåtter ** , stænklapper, sædeover-
træk til sæder med sideairbags, betræk
til beskyttelse af bilen, panelbeskyttel-
se, gennemsigtige lister til kofangere...
**
For at undgå at pedalerne blokeres,
skal du:
- Altid sørge for, at måtterne ligger
rigtigt og er korrekt fastgjort.
- Aldrig lægge fl ere måtter oven på
hinanden.
TILBEHØR
Et stort udvalg af tilbehør samt origi-
nale reservedele sælges hos den aut.
PEUGEOT-forhandler.
Dette tilbehør og disse dele er blevet te-
stet og godkendt til bilen med hensyn til
kvalitet og sikkerhed.
Alt er tilpasset bilen og har en reser-
vedelsreference samt nyder godt af
PEUGEOT's garanti.
"Komfort":
Parkeringsradar, solgardin til side- og
bagruder, vindafvisere til dørene, kø-
lemodul, fast tøjbøjle på nakkestøtte,
midterarmlæn foran, læselampe, duft-
patron...
*
Soltaget skal monteres af et PEUGEOT
værksted eller af et kvalifi ceret værk-
sted.
Ombygningssæt
Der kan fås et ombygningssæt "Entre-
prise", så bilen kan ombygges fra vare-
bil til personbil og omvendt (gælder ikke
DK).
"Transportløsning":
Bagagerumsbakke, bagagerumsmåtte,
bagagerumsklodser, opbevaringsrum
under baghylde, tværgående tagbøjler,
cykelholder, skiholder, tagboks, anhæn-
gertræk, ledningsnet...
"Styling":
Læderrat, gearknop i aluminium, tåge-
forlygter, fodstøtte i aluminium, soltag * ,
spoiler, aluminiumsfælge, hjulkapsler,
sportsudstødning, karrosserisæt, sorte
sidespejlhuse.
"Sikkerhed":
Tyverialarm kabine, låsebolte til hju-
lene, system til lokalisering af stjålne
biler, sædepuder og sæder til børn, al-
koholtest, nødhjælpskasse, advarsels-
trekant, sikkerhedsvest, hundegitter,
tågelygtesæt, dækreparationssæt, sne-
kæder, skridsikre hjulbetræk...
Hvis anhængertrækket og dets led-
ningsnet monteres af et ikke auto-
riseret PEUGEOT-værksted, skal
fabrikantens anvisninger overhol-
des.
Page 216 of 356
11
!
i
i
214
PRAKTISKE OPLYSNINGER
Montering af elektrisk udstyr el-
ler tilbehør, der ikke sælges af
PEUGEOT, kan medføre fejl i bi-
lens elektroniske system samt eks-
tra brændstofforbrug.
Vi beder om, at dette bemærkes,
og anbefaler, at man tager kontakt
med en aut. PEUGEOT-forhandler
for at få præsenteret vores udvalg
af udstyr og tilbehør.
Afh. af den gældende lovgivning
kan sikkerhedsveste, advarselstre-
kant, ekstra pærer og reservesik-
ringer være standardudstyr i bilen.
"Multimedia":
Bilradioer, forstærkere, navigationssy-
stem, håndfrit sæt, højttalere, DVD-af-
spiller, USB Box, WiFi on board...
Installation af
radiokommunikationssendere
Før sendere til radiokommunika-
tion med udvendig antenne efter-
monteres på bilen, bør du kontakte
en aut. PEUGEOT-forhandler, som
kan fortælle om specifi kationerne
(frekvensbånd, maks. udgangsef-
fekt, antenneposition, særlige mon-
teringsbetingelser) for de sendere,
der kan monteres i overensstem-
melse med EU-direktivet vedrøren-
de elektromagnetisk kompatibilitet
(2004/104/CE).
Hos den autoriserede PEUGEOT-for-
handler kan du ligeledes købe bilpleje-
midler (til ind- og udvendig brug) - som
f.eks. de økologiske produkter "TECHNA-
TURE", efterfyldningsprodukter (sprink-
lervæske, mv.), lakstifter og spraydåser
med reparationslak i samme farve som
bilen, refi lls (patron til dækreparationssæt
mv.)...
Page 217 of 356
12
215

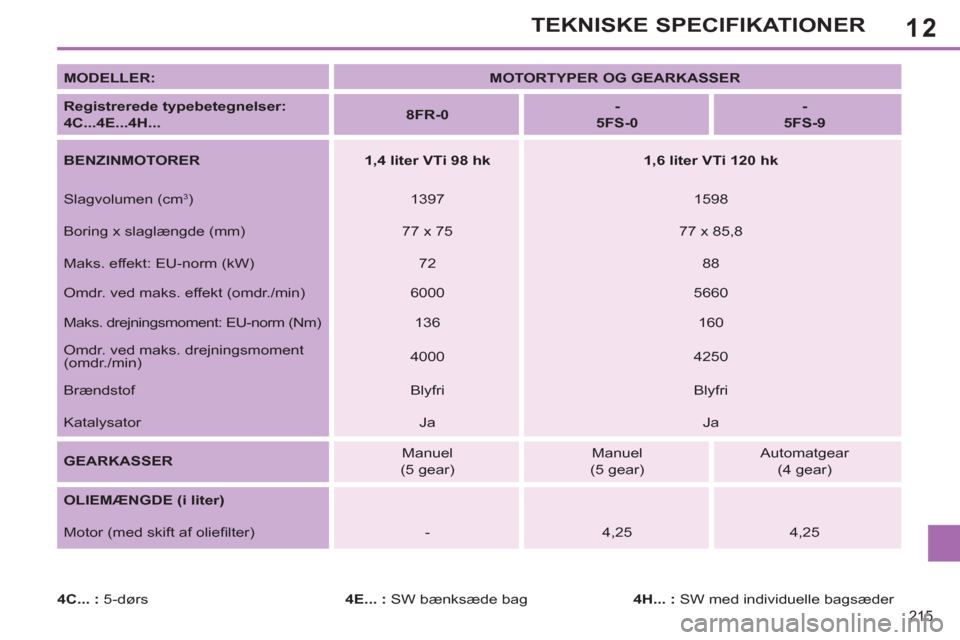

TEKNISKE SPECIFIKATIONER
MODELLER:
MOTORTYPER OG GEARKASSER
Registrerede typebetegnelser:
4C...4E...4H...
8FR-0
-
5FS-0
-
5FS-9
BENZINMOTORER
1,4 liter VTi 98 hk
1,6 liter VTi 120 hk
Slagvolumen (cm
3
)
1397
1598
Boring x slaglængde (mm)
77 x 75
77 x 85,8
Maks. effekt: EU-norm (kW)
72
88
Omdr. ved maks. effekt (omdr./min)
6000
5660
Maks. drejningsmoment: EU-norm (Nm)
136
160
Omdr. ved maks. drejningsmoment
(omdr./min)
4000
4250
Brændstof
Blyfri
Blyfri
Katalysator
Ja
Ja
GEARKASSER
Manuel
(5 gear)
Manuel
(5 gear)
Automatgear
(4 gear)
OLIEMÆNGDE (i liter)
Motor (med skift af oliefi lter)
-
4,25
4,25
4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder
Page 218 of 356
12
216
TEKNISKE SPECIFIKATIONER
MODELLER:
MOTORTYPER OG GEARKASSER
Registrerede typebetegnelser:
4C... 4E... 4H...
N6A-C
N6A-5
5FE-J
5FV-8
5FV-A
5FM-J
BENZINMOTORER
1,6 liter 16V
110 hk
1,6 liter THP
150 hk
1,6 liter THP 16V 156 hk
1,6 liter THP
163 hk
Slagvolumen (cm
3
)
1587
1 598
1598
1 598
Boring x slaglængde (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Maks. effekt: EU-norm (kW)
78
11 0
11 5
120
Omdr. ved maks. effekt (omdr./min)
5600
6 000
6000
6 000
Maks. drejningsmoment: EU-norm (Nm)
142
240
240
240
Omdr. ved maks. drejningsmoment
(omdr./min)
4000
1400
1 400
1 400
Brændstof
Blyfri
Blyfri
Blyfri
Blyfri
Katalysator
Ja
Ja
Ja
Ja
GEARKASSER
Manuel
(5 gear)
Automatgear
(6 gear)
Manuel
(6 gear)
Automatgear
(6 gear)
Automatgear
(6 gear)
OLIEMÆNGDE (i liter)
Motor (med skift af oliefi lter)
3,25
-
-
-
-
4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder
Page 219 of 356
12
217

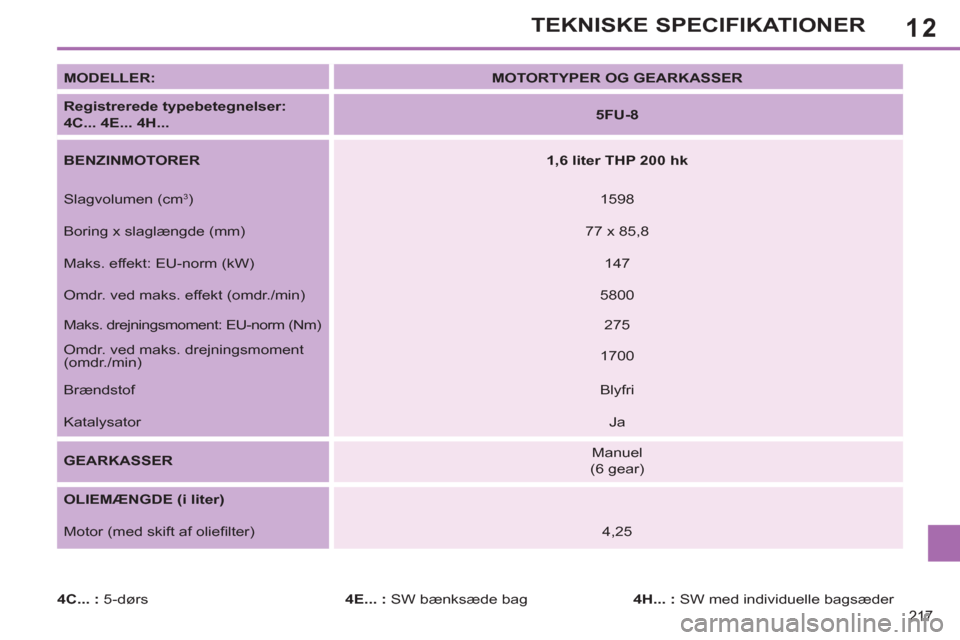

TEKNISKE SPECIFIKATIONER
MODELLER:
MOTORTYPER OG GEARKASSER
Registrerede typebetegnelser:
4C... 4E... 4H...
5FU-8
BENZINMOTORER
1,6 liter THP 200 hk
Slagvolumen (cm
3
)
1598
Boring x slaglængde (mm)
77 x 85,8
Maks. effekt: EU-norm (kW)
147
Omdr. ved maks. effekt (omdr./min)
5800
Maks. drejningsmoment: EU-norm (Nm)
275
Omdr. ved maks. drejningsmoment
(omdr./min)
1700
Brændstof
Blyfri
Katalysator
Ja
GEARKASSER
Manuel
(6 gear)
OLIEMÆNGDE (i liter)
Motor (med skift af oliefi lter)
4,25
4C... :
5-dørs
4E... :
SW bænksæde bag
4H... :
SW med individuelle bagsæder
Page 220 of 356

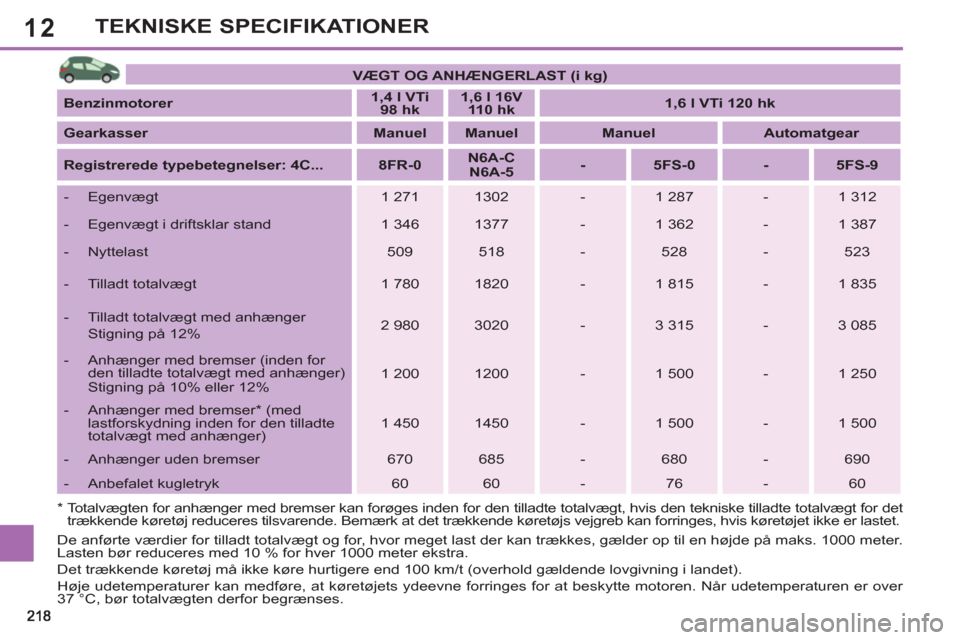

12TEKNISKE SPECIFIKATIONER
*
Totalvægten for anhænger med bremser kan forøges inden for den tilladte totalvægt, hvis den tekniske tilladte totalvægt for det
trækkende køretøj reduceres tilsvarende. Bemærk at det trækkende køretøjs vejgreb kan forringes, hvis køretøjet ikke er lastet.
VÆGT OG ANHÆNGERLAST (i kg)
Benzinmotorer
1,4 l VTi
98 hk
1,6 l 16V
110 hk
1,6 l VTi 120 hk
Gearkasser
Manuel
Manuel
Manuel
Automatgear
Registrerede typebetegnelser:
4C...
8FR-0
N6A-C
N6A-5
-
5FS-0
-
5FS-9
- Egenvægt
1 271
1302
-
1 287
-
1 312
- Egenvægt i driftsklar stand
1 346
1377
-
1 362
-
1 387
- Nyttelast
509
518
-
528
-
523
- Tilladt totalvægt
1 780
1820
-
1 815
-
1 835
- Tilladt totalvægt med anhænger
Stigning på 12%
2 980
3020
-
3 315
-
3 085
- Anhænger med bremser (inden for
den tilladte totalvægt med anhænger)
Stigning på 10% eller 12%
1 200
1200
-
1 500
-
1 250
- Anhænger med bremser * (med
lastforskydning inden for den tilladte
totalvægt med anhænger)
1 450
1450
-
1 500
-
1 500
- Anhænger uden bremser
670
685
-
680
-
690
- Anbefalet kugletryk
60
60
-
76
-
60
De anførte værdier for tilladt totalvægt og for, hvor meget last der kan trækkes, gælder op til en højde på maks. 1000 meter.
Lasten bør reduceres med 10 % for hver 1000 meter ekstra.
Det trækkende køretøj må ikke køre hurtigere end 100 km/t (overhold gældende lovgivning i landet).
Høje udetemperaturer kan medføre, at køretøjets ydeevne forringes for at beskytte motoren. Når udetemperaturen er over
37 °C, bør totalvægten derfor begrænses.
