Peugeot 308 SW BL 2011 Manual del propietario (in Spanish)

9
TOMA de CONTACTO
PUESTO DE CONDUCCIÓN



1.
Mandos del regulador/limitador de
velocidad

2.
Mando de reglaje del volante

3.
Mandos de luces y de indicadores
de dirección

4.
Cuadro de a bordo

5.
Airbag del conductor
Claxon

6.
Palanca de cambios

7.
Freno de estacionamiento

8.
Mando de la persiana de ocultación
del techo panorámico

9.
Mando de asiento calefactado

10.
Mando de apertura del capó

11 .
Mandos de los retrovisores
exteriores
Mandos de los elevalunas

12.
Caja de fusibles

13.
Reglaje manual de los faros
Botón del Stop & Start

14.
Difusor de desempañado de la luna
de la puerta delantera

15.
Altavoz (tweeter)

16.
Difusor de desempañado del
parabrisas

10
TOMA de CONTACTO
PUESTO DE CONDUCCIÓN



1.
Antirrobo y contacto

2.
Mando bajo el volante del sistema
de audio y telemática

3.
Mandos de limpiaparabrisas/
lavaparabrisas/ordenador de a bordo

4.
Aireadores centrales orientables y
obturables

5.
Pantalla multifunción

6.
Sensor de luminosidad

7.
Airbag del acompañante

8.
Aireador lateral orientable y obturable

9.
Neutralización del airbag del
acompañante

10.
Guantera/Tomas de audio/vídeo

11 .
Compartimento o joystick del cuadro
de a bordo asociado al WIP Com 3D

12.
Toma de accesorios 12 V

13.
Cenicero delantero

14.
Mandos de calefacción/aire
acondicionado

15.
Cargador de CD

16.
Sistema de audio y telemática

17.
Botón de llamada de urgencia
Botón de alarma
Botón de cierre centralizado
Botón de la señal de emergencia
Botón de control dinámico de
estabilidad (ESP/ASR)
Botón de ayuda al estacionamiento
Botón de los servicios PEUGEOT

11
TOMA de CONTACTO
CONFORT


Asiento del conductor

Reglajes manuales

Reglajes eléctricos


Reglaje longitudinal



68




69
Inclinación del respaldo


Reglaje de la altura

i
!
12
TOMA de CONTACTO

Reglaje del volante



1.
Desbloqueo del mando.

2.
Reglaje de la altura y la
profundidad.

3.
Bloqueo del mando.

CONFORT


Asientos delanteros

Otras funciones disponibles...
Posición plana del asiento del
acompañante (SW).
Memorización de las posiciones
de conducción (asiento eléctrico
del conductor).
Asientos calefactados.

Reglaje de la altura del
reposacabezas

Reglaje lumbar

Reposabrazos delantero




70




11 2




82
Para su comodidad, el reposabrazos
delantero se puede regular en altura y
longitudinalmente.
Asimismo, contiene un compartimento
interior.
Por motivos de seguridad, el conductor
sólo debe efectuar estas operaciones
con el vehículo parado.

i
13
TOMA de CONTACTO
CONFORT


Retrovisores exteriores


Reglaje

Otras funciones disponibles...
Pliegue/Despliegue.
Inclinación automática del espejo
al introducir la marcha atrás para
estacionar.



Retrovisor interior


Modelo día/noche manual


Cinturones delanteros



1.
Abrochado de la hebilla.

2.
Reglaje de la altura.
A.
Selección del retrovisor.

B.
Regulación de la posición del
espejo en las cuatro direcciones.

C.
Deselección del retrovisor.


82



139



80

1.
Selección de la posición "día" del
espejo.

2.
Orientación del retrovisor.

Modelo día/noche automático


A.
Detector de luminosidad del modo
"día/noche" automático.

B.
Orientación del retrovisor.



82

14
TOMA de CONTACTO
VISIBILIDAD


Alumbrado


Anillo A

Anillo B Levante o baje el mando de luces reba-
sando el punto de resistencia. Los indi-
cadores de dirección correspondientes
parpadearán mientras el mando perma-
nezca en esa posición.

Indicadores de dirección


Activación "AUTO"


)
Accione el mando hacia abajo y
suéltelo.


Anillo B: limpialuneta



98





105

Luces apagadas
Encendido automático de las
luces
Luces de posición
Luces de cruce/carretera
Luz antiniebla trasera
o
Faros antiniebla y luces
antiniebla traseras Parado
Barrido intermitente
Lavaluneta
Mando A: limpiaparabrisas



104



Limpiaparabrisas y limpialuneta


Neutralización "AUTO"


)
Accione el mando hacia arriba y
vuelva a colocarlo en la posición "0"
.



106

Función "autopista"
Impulse el mando de luces hacia arri-
ba o hacia abajo, sin rebasar el punto
de resistencia. Los indicadores de di-
rección correspondientes parpadearán
tres veces.
Esta función está disponible a cualquier
velocidad, pero es especialmente útil
en los cambios de carril en autopista y
autovía.



135

–
15

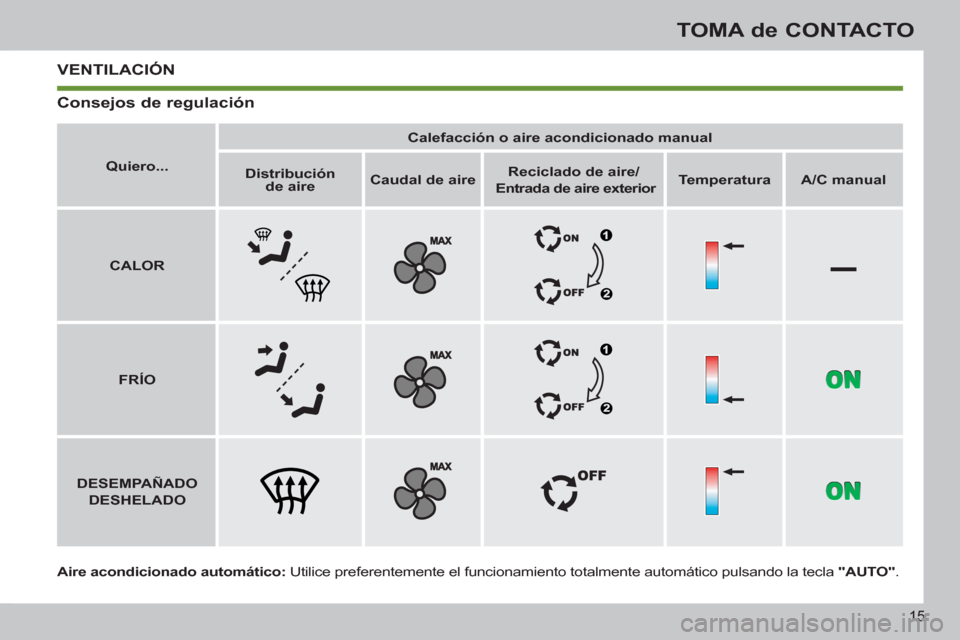

TOMA de CONTACTO
VENTILACIÓN


Aire acondicionado automático:
Utilice preferentemente el funcionamiento totalmente automático pulsando la tecla "AUTO"
.

Quiero...



Calefacción o aire acondicionado manual




Distribución
de aire



Caudal de aire



Reciclado de aire/

Entrada de aire exterior



Temperatura



A/C manual




CALOR





FRÍO





DESEMPAÑADO

DESHELADO




Consejos de regulación

16

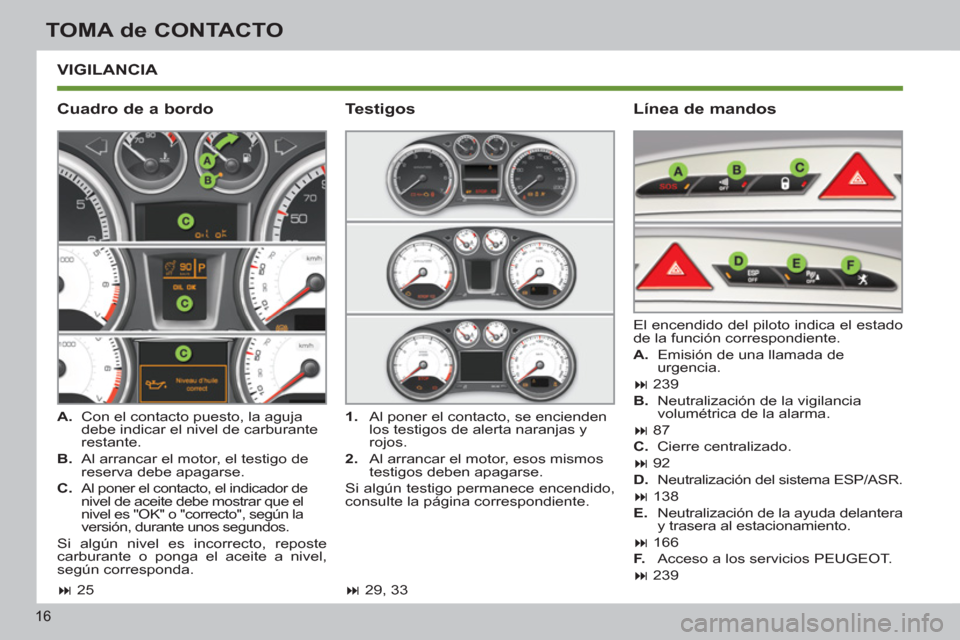

TOMA de CONTACTO
VIGILANCIA


Cuadro de a bordo
Línea de mandos



A.
Con el contacto puesto, la aguja
debe indicar el nivel de carburante
restante.

B.
Al arrancar el motor, el testigo de
reserva debe apagarse.

C.
Al poner el contacto, el indicador de
nivel de aceite debe mostrar que el
nivel es "OK" o "correcto", según la
versión, durante unos segundos.
Si algún nivel es incorrecto, reposte
carburante o ponga el aceite a nivel,
según corresponda. El encendido del piloto indica el estado
de la función correspondiente.


A.
Emisión de una llamada de
urgencia.

239

B.
Neutralización de la vigilancia
volumétrica de la alarma.


87

C.
Cierre centralizado.


92

D.
Neutralización del sistema ESP/ASR.


138

E.
Neutralización de la ayuda delantera
y trasera al estacionamiento.


166

F.
Acceso a los servicios PEUGEOT.


239



1.
Al poner el contacto, se encienden
los testigos de alerta naranjas y
rojos.

2.
Al arrancar el motor, esos mismos
testigos deben apagarse.
Si algún testigo permanece encendido,
consulte la página correspondiente.

Testigos




25



29, 33

17

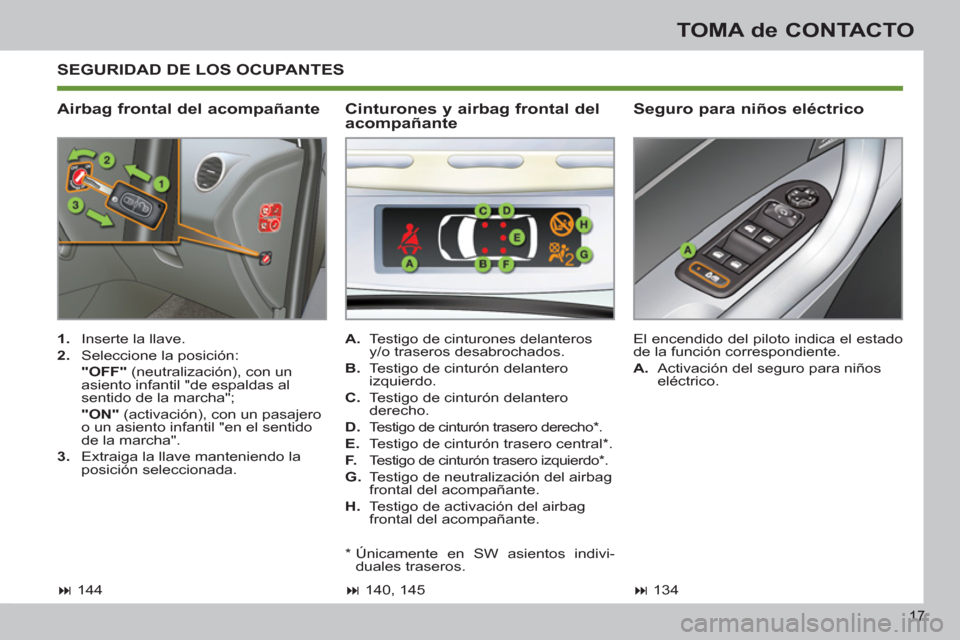

TOMA de CONTACTO
SEGURIDAD DE LOS OCUPANTES


Airbag frontal del acompañante
Seguro para niños eléctrico



1.
Inserte la llave.

2.
Seleccione la posición:
"OFF"
(neutralización), con un
asiento infantil "de espaldas al
sentido de la marcha";
"ON"
(activación), con un pasajero
o un asiento infantil "en el sentido
de la marcha".

3.
Extraiga la llave manteniendo la
posición seleccionada. El encendido del piloto indica el estado
de la función correspondiente.


A.
Activación del seguro para niños
eléctrico.

A.
Testigo de cinturones delanteros
y/o traseros desabrochados.

B.
Testigo de cinturón delantero
izquierdo.

C.
Testigo de cinturón delantero
derecho.

D.
Testigo de cinturón trasero derecho * .

E.
Testigo de cinturón trasero central * .

F.
Testigo de cinturón trasero izquierdo * .

G.
Testigo de neutralización del airbag
frontal del acompañante.

H.
Testigo de activación del airbag
frontal del acompañante.


Cinturones y airbag frontal del
acompañante



140, 145




144




134

*
Únicamente en SW asientos indivi-
duales traseros.

18

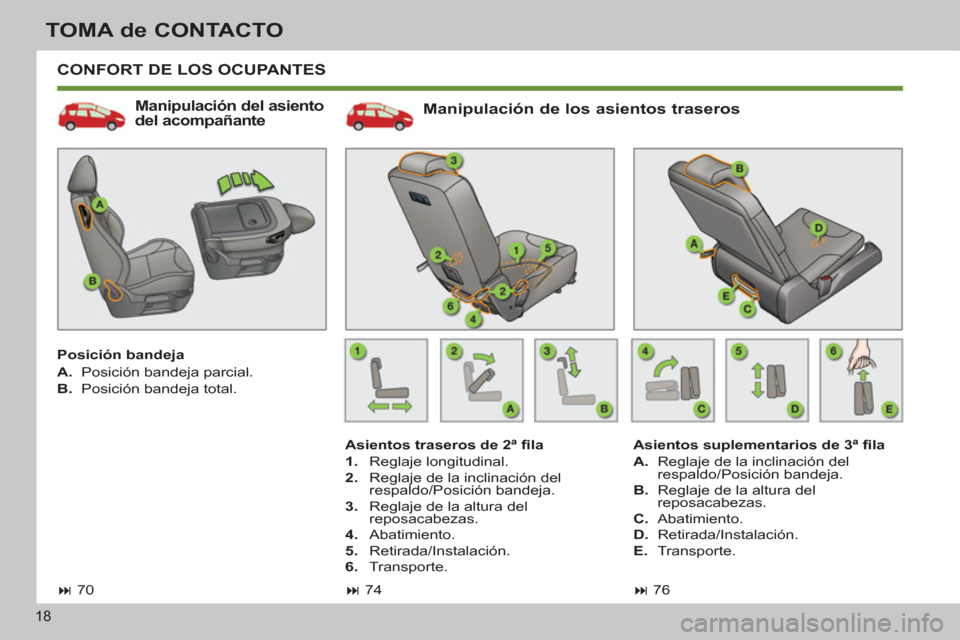

TOMA de CONTACTO
CONFORT DE LOS OCUPANTES


Manipulación de los asientos traseros


Asientos traseros de 2ª fi la


1.
Reglaje longitudinal.

2.
Reglaje de la inclinación del
respaldo/Posición bandeja.

3.
Reglaje de la altura del
reposacabezas.

4.
Abatimiento.

5.
Retirada/Instalación.

6.
Transporte.



74

Asientos suplementarios de 3ª fi la


A.
Reglaje de la inclinación del
respaldo/Posición bandeja.

B.
Reglaje de la altura del
reposacabezas.

C.
Abatimiento.

D.
Retirada/Instalación.

E.
Transporte.



76




Manipulación del asiento
del acompañante

Posición bandeja


A.
Posición bandeja parcial.

B.
Posición bandeja total.



70
