2
59
DISPLAY MULTIFUNZIONE
- Il menu del percorso "2"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media,
per il secondo percorso.
)
La pressione successiva porta alla
visualizzazione di una schermata
nera.
Una seconda pressione riporta alla vi-
sualizzazione corrente.
Con il display centrale
grande del
quadro strumenti
- Il menu delle informazioni
immediate con:
●
l'autonomia,
●
il consumo immediato,
●
la distanza che rimane da
percorrere o il contatore
di tempo del sistema Stop
& Start.
)
Premere le frecce in alto e in
basso della manopola
del quadro
strumenti, abbinata al WIP Com 3D,
per visualizzare successivamente i
vari menu del computer di bordo.
- Il menu del percorso "1"
con:
●
la distanza percorsa,
●
il consumo medio,
●
la velocità media,
per il primo percorso.
Azzeramento del percorso
Con il display monocromatico C o con il di-
splay centrale piccolo del quadro strumenti
)
Quando il percorso desiderato è vi-
sualizzato, premere per almeno due
secondi il comando situato all'estre-
mità del comando del tergicristallo
.
)
Quando il percorso desiderato è
visualizzato, premere per almeno
due secondi il tasto "OK"
della
m
anopola
del quadro strumenti,
abbinata al WIP Com 3D.
I percorsi "1"
e "2"
sono indipendenti e
di utilizzo identico.
Il percorso "1"
permette di effettuare,
ad esempio, dei calcoli giornalieri, ed il
percorso "
2"
dei calcoli mensili.
Con il display centrale
del quadro
strumenti
Page 62 of 356
2
!
i
i
60
DISPLAY MULTIFUNZIONE
Alcune definizioni…
Non appena l'autonomia scende al di
sotto di 30 km vengono visualizzati dei
trattini. Aggiungendo almeno 5 litri di
carburante l'automia viene ricalcolata e
visualizzata, se è superiore a 100 km.
Se restano visualizzati dei trattini al
posto dei numeri, consultare la rete
PEUGEOT o un riparatore qualifi cato.
Questa funzione è attiva solo oltre
i 30 km/h.
Questo valore può variare in segui-
to ad un cambiamento di guida o
di tipo di strada, che determini una
notevole variazione del consumo
istantaneo.
Autonomia
(km o miglia)
Indica il numero di chilometri
che possono ancora essere
percorsi con il carburante presente nel
serbatoio, sulla base del consumo me-
dio degli ultimi chilometri percorsi.
Consumo istantaneo
(l/100 km o km/l o mpg)
Quantità media di carburante
consumata negli ultimi istanti.
Consumo medio
(l/100 km o km/l o mpg)
Si tratta della quantità me-
dia di carburante consuma-
to dall'ultimo azzeramento
del computer.
Distanza percorsa
(km o miglia)
Indica la distanza percorsa
dall'ultimo azzeramento del
computer.
Velocità media
(km/h o miglia/h)
Indica la velocità media calco-
lata dall'ultimo azzeramento del
computer (a contatto inserito).
Distanza residua da
percorrere
(km o miglia)
Si tratta della distanza che resta da
percorrere fi no alla destinazione fi na-
le. Viene calcolata istantaneamente dal
sistema di navigazione se è attiva una
guida o se viene inserita dal guidatore.
Se la distanza non viene inserita, al po-
sto dei numeri vengono visualizzati dei
trattini.
Contatore di tempo del
sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato
del sistema Stop & Start, un contatore
di tempo accumula le durate della mo-
dalità STOP durante un tragitto.
Si azzera ad ogni inserimento del con-
tatto con la chiave.
Page 63 of 356
3
61
CONFORT
VENTILAZIONE
Trattamento dell'aria
L'aria che entra può seguire vari percor-
si, a seconda dei comandi selezionati
dal guidatore:
- arrivo diretto nell'abitacolo (entrata
d'aria),
-
passaggio in un circuito di riscaldamento
(riscaldamento),
- passaggio in un circuito di refrigerazione
(climatizzazione).
Il comando di temperatura permette di
ottenere il livello di confort desiderato
mescolando l'aria dei vari circuiti. Il comando di distribuzione d'aria per-
mette di diffondere l'aria nell'abitacolo
combinando più bocchette di aerazione.
Il comando dell'intensità d'aria permette
di aumentare o di diminuire la velocità
di funzionamento del ventilatore.
Entrata d'aria
L'aria all'interno dell'abitacolo è fi ltrata
e arriva dall'esterno, attraverso la boc-
chetta situata alla base del parabrezza,
o dall'interno, in ricircolo d'aria.
Pannello di comando
I comandi di questo sistema sono rag-
gruppati sul pannello A
della console
centrale. A seconda del modello, le fun-
zioni presentate sono le seguenti:
- livello di confort desiderato,
- fl usso d'aria,
- distribuzione d'aria,
- sbrinamento e disappannamento,
- comandi manuali o automatici della
climatizzazione.
Diffusione d'aria
1.
Diffusori di sbrinamento o di disap-
pannamento del parabrezza.
2.
Diffusori di sbrinamento o di disappan-
namento dei vetri laterali anteriori.
3.
Aeratori laterali chiudibili ed orientabili.
4.
Aeratori centrali chiudibili ed orientabili.
5.
Fuoriuscite d'aria verso i piedi dei
passeggeri anteriori.
6.
Aeratori chiudibili e orientabili per i
passeggeri posteriori.
7.
Fuoriuscite d'aria verso i piedi dei
passeggeri posteriori.

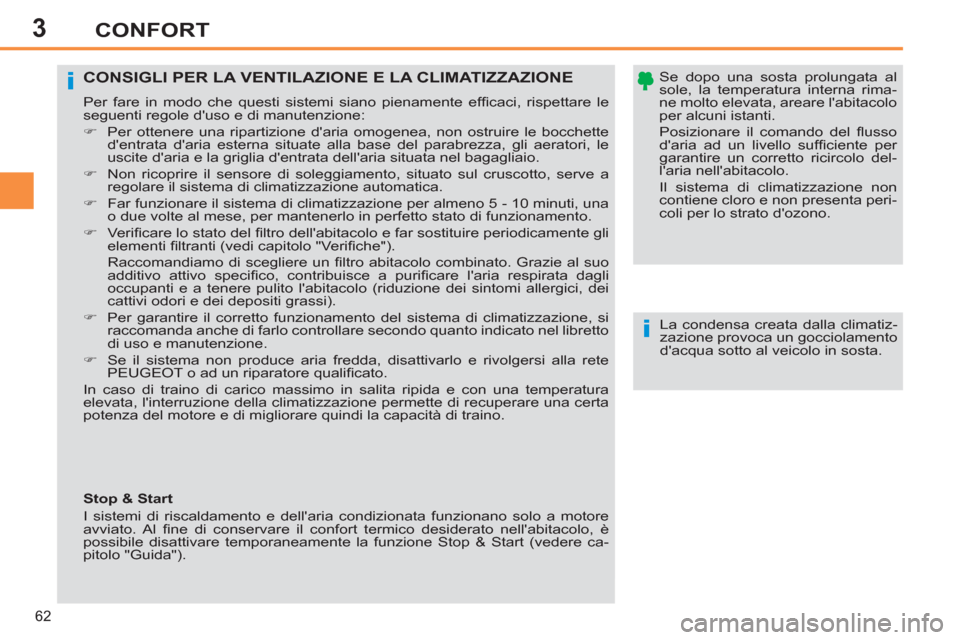

Page 64 of 356
3
i
i
62
CONFORT
Se dopo una sosta prolungata al
sole, la temperatura interna rima-
ne molto elevata, areare l'abitacolo
per alcuni istanti.
Posizionare il comando del fl usso
d'aria ad un livello suffi ciente per
garantire un corretto ricircolo del-
l'aria nell'abitacolo.
Il sistema di climatizzazione non
contiene cloro e non presenta peri-
coli per lo strato d'ozono.
CONSIGLI PER LA VENTILAZIONE E LA CLIMATIZZAZIONE
Per fare in modo che questi sistemi siano pienamente effi caci, rispettare le
seguenti regole d'uso e di manutenzione:
)
Per ottenere una ripartizione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gli aeratori, le
uscite d'aria e la griglia d'entrata dell'aria situata nel bagagliaio.
)
Non ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a
regolare il sistema di climatizzazione automatica.
)
Far funzionare il sistema di climatizzazione per almeno 5 - 10 minuti, una
o due volte al mese, per mantenerlo in perfetto stato di funzionamento.
)
Verifi care lo stato del fi ltro dell'abitacolo e far sostituire periodicamente gli
elementi fi ltranti (vedi capitolo "Verifi che").
Raccomandiamo di scegliere un fi ltro abitacolo combinato. Grazie al suo
additivo attivo specifi co, contribuisce a purifi care l'aria respirata dagli
occupanti e a tenere pulito l'abitacolo (riduzione dei sintomi allergici, dei
cattivi odori e dei depositi grassi).
)
Per garantire il corretto funzionamento del sistema di climatizzazione, si
raccomanda anche di farlo controllare secondo quanto indicato nel libretto
di uso e manutenzione.
)
Se il sistema non produce aria fredda, disattivarlo e rivolgersi alla rete
PEUGEOT o ad un riparatore qualifi cato.
In caso di traino di carico massimo in salita ripida e con una temperatura
elevata, l'interruzione della climatizzazione permette di recuperare una certa
potenza del motore e di migliorare quindi la capacità di traino.
La condensa creata dalla climatiz-
zazione provoca un gocciolamento
d'acqua sotto al veicolo in sosta.
Stop & Start
I sistemi di riscaldamento e dell'aria condizionata funzionano solo a motore
avviato. Al fi ne di conservare il confort termico desiderato nell'abitacolo, è
possibile disattivare temporaneamente la funzione Stop & Start (vedere ca-
pitolo "Guida").

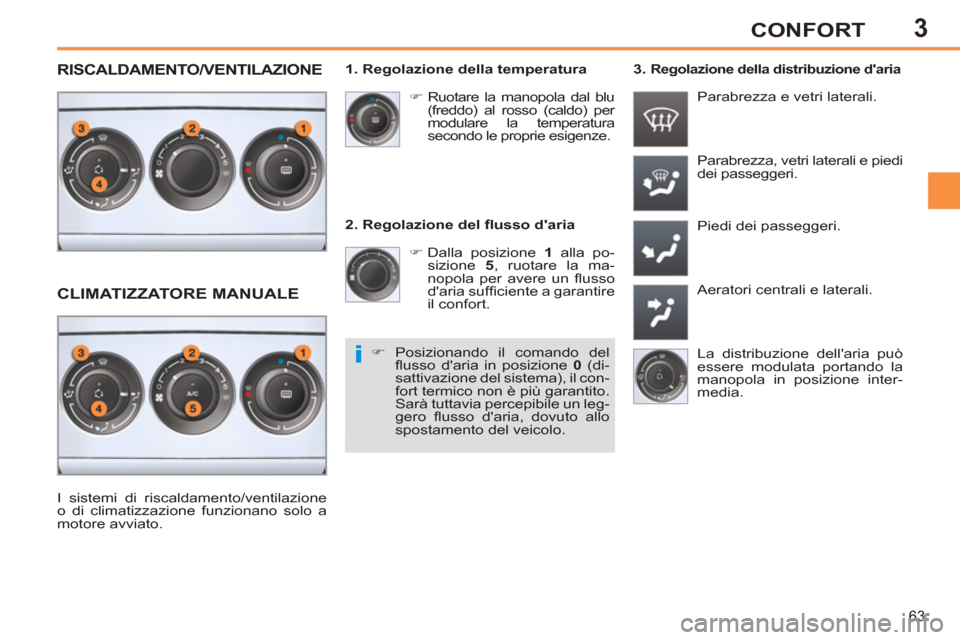

Page 65 of 356
3
i
63
CONFORT
2. Regolazione del fl usso d'aria
)
Dalla posizione 1
alla po-
sizione 5
, ruotare la ma-
nopola per avere un fl usso
d'aria suffi ciente a garantire
il confort. Parabrezza, vetri laterali e piedi
dei passeggeri.
Piedi dei passeggeri.
Aeratori centrali e laterali.
)
Ruotare la manopola dal blu
(freddo) al rosso (caldo) per
modulare la temperatura
secondo le proprie esigenze.
Parabrezza e vetri laterali.
1. Regolazione della temperatura
La distribuzione dell'aria può
essere modulata portando la
manopola in posizione inter-
media.
I sistemi di riscaldamento/ventilazione
o di climatizzazione funzionano solo a
motore avviato.
)
Posizionando il comando del
fl usso d'aria in posizione 0
(di-
sattivazione del sistema), il con-
fort termico non è più garantito.
Sarà tuttavia percepibile un leg-
gero fl usso d'aria, dovuto allo
spostamento del veicolo.
3.
Regolazione della distribuzione d'aria
RISCALDAMENTO/VENTILAZIONE
CLIMATIZZATORE MANUALE

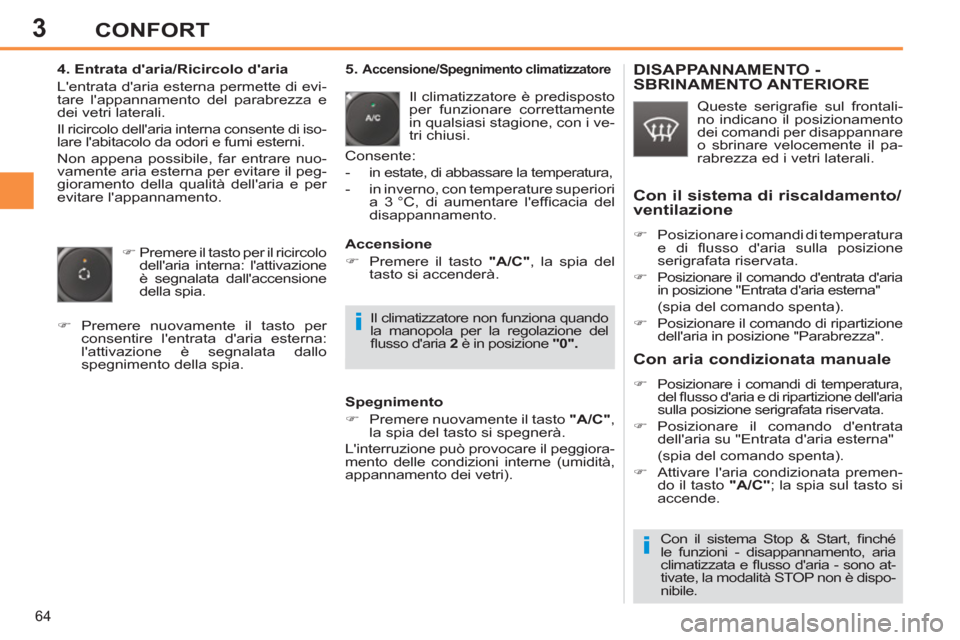

Page 66 of 356
3
i
i
64
CONFORT
4. Entrata d'aria/Ricircolo d'aria
L'entrata d'aria esterna permette di evi-
tare l'appannamento del parabrezza e
dei vetri laterali.
Il ricircolo dell'aria interna consente di iso-
lare l'abitacolo da odori e fumi esterni.
Non appena possibile, far entrare nuo-
vamente aria esterna per evitare il peg-
gioramento della qualità dell'aria e per
evitare l'appannamento.
)
Premere il tasto per il ricircolo
dell'aria interna: l'attivazione
è segnalata dall'accensione
della spia.
)
Premere nuovamente il tasto per
consentire l'entrata d'aria esterna:
l'attivazione è segnalata dallo
spegnimento della spia.
5. Accensione/Spegnimento climatizzatore
Il climatizzatore è predisposto
per funzionare correttamente
in qualsiasi stagione, con i ve-
tri chiusi.
Consente:
- in estate, di abbassare la temperatura,
- in inverno, con temperature superiori
a 3 °C, di aumentare l'effi cacia del
disappannamento.
Spegnimento
)
Premere nuovamente il tasto "A/C"
,
la spia del tasto si spegnerà.
L'interruzione può provocare il peggiora-
mento delle condizioni interne (umidità,
appannamento dei vetri).
Accensione
)
Premere il tasto "A/C"
, la spia del
tasto si accenderà.
DISAPPANNAMENTO -
SBRINAMENTO ANTERIORE
Queste serigrafi e sul frontali-
no indicano il posizionamento
dei comandi per disappannare
o sbrinare velocemente il pa-
rabrezza ed i vetri laterali.
Con il sistema di riscaldamento/
ventilazione
)
Posizionare i comandi di temperatura
e di fl usso d'aria sulla posizione
serigrafata riservata.
)
Posizionare il comando d'entrata d'aria
in posizione "Entrata d'aria esterna"
(spia del comando spenta).
)
Posizionare il comando di ripartizione
dell'aria in posizione "Parabrezza".
Con aria condizionata manuale
)
Posizionare i comandi di temperatura,
del fl usso d'aria e di ripartizione dell'aria
sulla posizione serigrafata riservata.
)
Posizionare il comando d'entrata
dell'aria su "Entrata d'aria esterna"
(spia del comando spenta).
)
Attivare l'aria condizionata premen-
do il tasto "A/C"
; la spia sul tasto si
accende.
Il climatizzatore non funziona quando
la manopola per la regolazione del
fl usso d'aria 2
è in posizione "0".
Con il sistema Stop & Start, fi nché
le funzioni - disappannamento, aria
climatizzata e fl usso d'aria - sono at-
tivate, la modalità STOP non è dispo-
nibile.

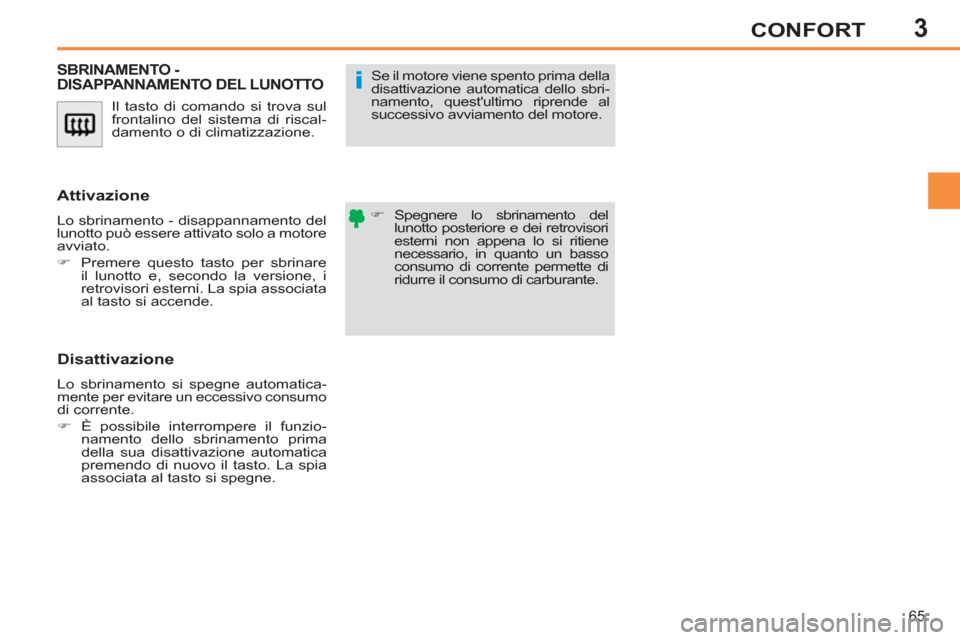

Page 67 of 356
3
i
65
CONFORT
Il tasto di comando si trova sul
frontalino del sistema di riscal-
damento o di climatizzazione.
SBRINAMENTO -
DISAPPANNAMENTO DEL LUNOTTO
)
Spegnere lo sbrinamento del
lunotto posteriore e dei retrovisori
esterni non appena lo si ritiene
necessario, in quanto un basso
consumo di corrente permette di
ridurre il consumo di carburante.
Se il motore viene spento prima della
disattivazione automatica dello sbri-
namento, quest'ultimo riprende al
successivo avviamento del motore.
Attivazione
Lo sbrinamento - disappannamento del
lunotto può essere attivato solo a motore
avviato.
)
Premere questo tasto per sbrinare
il lunotto e, secondo la versione, i
retrovisori esterni. La spia associata
al tasto si accende.
Disattivazione
Lo sbrinamento si spegne automatica-mente per evitare un eccessivo consumo
di corrente.
)
È possibile interrompere il funzio-
namento dello sbrinamento prima
della sua disattivazione automatica
premendo di nuovo il tasto. La spia
associata al tasto si spegne.
Page 68 of 356
3
ii
i
66
CONFORT
A motore freddo, onde evitare un'ec-
cessiva diffusione d'aria fredda, il
fl usso d'aria raggiunge il suo livello
ottimale solo progressivamente.
Con basse temperature, il climatiz-
zatore privilegia la diffusione d'aria
calda verso il parabrezza, i vetri la-
terali e verso i piedi dei passeggeri.
Salendo a bordo del veicolo, se
la temperatura interna è molto più
fredda o più calda del valore di
confort, non serve modifi care il va-
lore visualizzato per raggiungere il
confort desiderato. Il sistema com-
pensa automaticamente e il più
velocemente possibile lo scarto di
temperatura.
Il climatizzatore può funzionare solo a
motore avviato. Il guidatore ed il passeggero
anteriore possono regolare la
temperatura separatamente.
)
Ruotare il comando 2
o 3
verso
sinistra o destra per diminuire o
aumentare questo valore.
Una regolazione prossima ai 21° consente
di ottenere un confort ottimale. Tuttavia, a
seconda delle esigenze, una regolazione
tra i 18 e i 24° è da considerarsi normale.
Per un confort ottimale, si raccomanda
di evitare una differenza di regolazione
sinistra/destra superiore a 3°.
4. Programma automatico visibilità
Per disappannare o sbrinare
velocemente il parabrezza e i
vetri laterali (umidità, passeg-
geri numerosi, brina, ecc.), il
programma automatico con-
fort può rivelarsi insuffi ciente.
Funzionamento automatico
)
Premere il tasto "AUTO"
. La spia del tasto si accende.
2. Regolazione lato guidatore

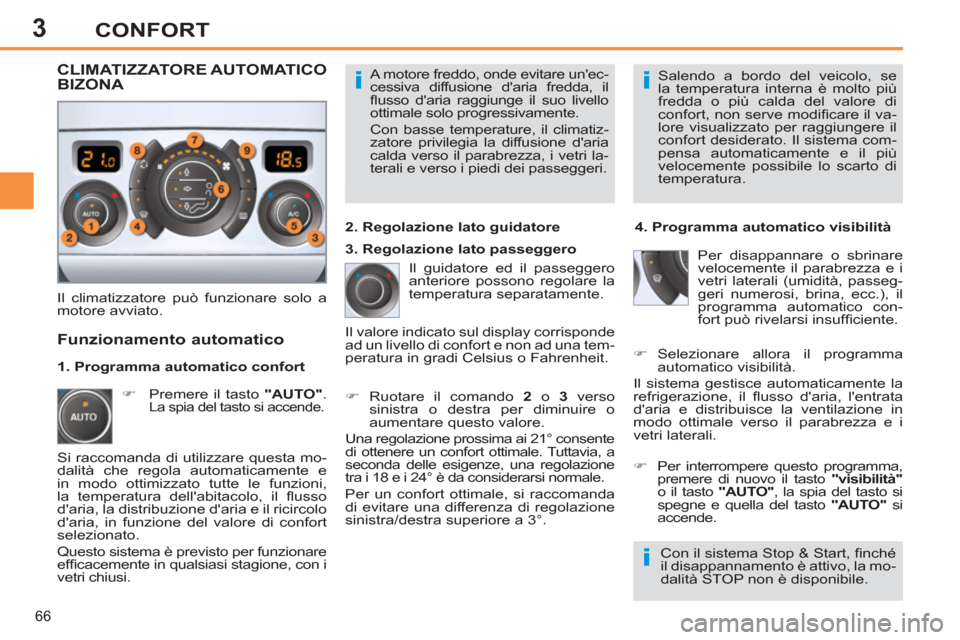

CLIMATIZZATORE AUTOMATICO
BIZONA
Si raccomanda di utilizzare questa mo-
dalità che regola automaticamente e
in modo ottimizzato tutte le funzioni,
la temperatura dell'abitacolo, il fl usso
d'aria, la distribuzione d'aria e il ricircolo
d'aria, in funzione del valore di confort
selezionato.
Questo sistema è previsto per funzionare
effi cacemente in qualsiasi stagione, con i
vetri chiusi. Il valore indicato sul display corrisponde
ad un livello di confort e non ad una tem-
peratura in gradi Celsius o Fahrenheit.
)
Per interrompere questo programma,
premere di nuovo il tasto "visibilità"
o il tasto "AUTO"
, la spia del tasto si
spegne e quella del tasto "AUTO"
si
accende.
1. Programma automatico confort
3. Regolazione lato passeggero
)
Selezionare allora il programma
automatico visibilità.
Il sistema gestisce automaticamente la
refrigerazione, il fl usso d'aria, l'entrata
d'aria e distribuisce la ventilazione in
modo ottimale verso il parabrezza e i
vetri laterali.
Con il sistema Stop & Start, fi nché
il disappannamento è attivo, la mo-
dalità STOP non è disponibile.
Page 69 of 356
3
i
!
67
CONFORT
Funzionamento manuale
A seconda delle esigenze, è possibile
regolare diversamente una delle funzio-
ni rispetto alla regolazione automatica.
Le altre funzioni continueranno ad es-
sere gestite automaticamente
)
Premere il tasto "AUTO"
per tornare
al funzionamento automatico.
)
Premere questo tasto per
spegnere il climatizzatore.
6.
Regolazione della distribuzione d'aria
)
Premendo uno o più tasti si
modifi ca l'orientamento del
fl usso d'aria dirigendolo verso:
7. Regolazione del fl usso d'aria
)
Ruotare questa manopola
verso sinistra per diminuire
il fl usso d'aria o verso
destra per aumentarlo.
8. Entrata d'aria/Ricircolo d'aria
Disattivazione del sistema
)
Ruotare la manopola del fl usso d'aria
verso sinistra fi no allo spegnimento
di tutte le spie.
Questa azione provoca l'arresto del-
l'aria condizionata e della ventilazione.
Il confort termico non è più garantito
ma viene mantenuto un leggero fl usso
d'aria, dovuto allo spostamento del vei-
colo.
)
Ruotando la manopola del fl usso
d'aria verso destra o premendo il
tasto AUTO
si riattiva il sistema,
impostandolo sui valori precedenti
)
Premere questo tasto per
ottenere un ricircolo d'aria
interna. La spia del tasto si
accende.
5.
Accensione/Spegnimento del climatizzatore
Evitare il funzionamento prolun-
gato in ricircolo d'aria interna o di
viaggiare a lungo disattivando il si-
stema (rischio di appannamento e
di peggioramento della qualità del-
l'aria).
- il parabrezza e i vetri laterali
(disappannamento o sbrinamento),
- il parabrezza, i vetri laterali e gli
aeratori,
- il parabrezza, i vetri laterali, gli
aeratori e i piedi dei passeggeri,
- gli aeratori e i piedi dei passeggeri,
- gli aeratori,
- i piedi dei passeggeri,
- il parabrezza, i vetri laterali e i
piedi dei passeggeri.
Le spie del fl usso d'aria, tra le due eliche, si
accendono progressivamente in funzione
del valore richiesto.
)
Appena possibile, premere nuovamente
questo tasto per permettere l'entrata
d'aria esterna ed evitare l'appannamento.
La spia del tasto si spegne.
Per rinfrescare o riscaldare al
massimo l'abitacolo, è possibile
superare il valore minimo di 14 o
massimo di 28°.
) Ruotare il comando 2
o 3
verso
sinistra fi no a visualizzare "
LO
"
o verso destra fi no a visualizza-
re "
HI
"
.
9. Monozona/Bizona
)
Premere questo tasto per
adeguare il valore di confort
del lato passeggero a quello
del lato guidatore (monozona).
La spia del tasto si accende
Il ricircolo d'aria consente d'isolare l'abi-
tacolo dagli odori e dai fumi esterni. Evitare l'utilizzo prolungato di questa
modalità (rischio di appannamento e di
umidità).
)
Premere nuovamente questo pul-
sante per tornare al funzionamento
automatico del climatizzatore. La
spia del tasto "A/C"
si accende.
Page 70 of 356
3
68
CONFORT

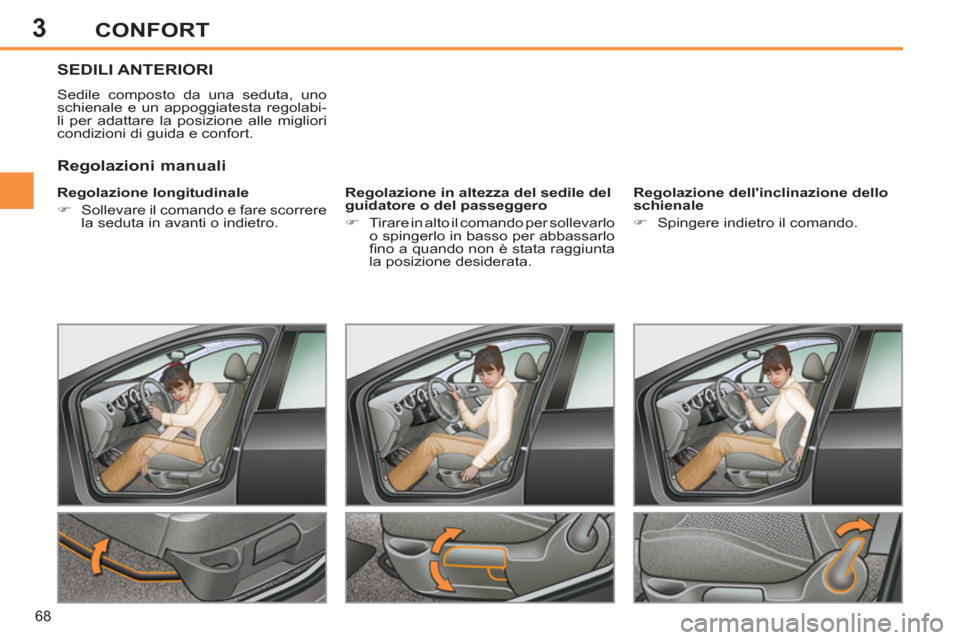

SEDILI ANTERIORI
Sedile composto da una seduta, uno
schienale e un appoggiatesta regolabi-
li per adattare la posizione alle migliori
condizioni di guida e confort.
Regolazione longitudinale
)
Sollevare il comando e fare scorrere
la seduta in avanti o indietro.
Regolazione in altezza del sedile del
guidatore o del passeggero
)
Tirare in alto il comando per sollevarlo
o spingerlo in basso per abbassarlo
fi no a quando non è stata raggiunta
la posizione desiderata.
Regolazione dell'inclinazione dello
schienale
)
Spingere indietro il comando.
Regolazioni manuali
