Page 61 of 356
2
59
VÍCEFUNKČNÍ OBRAZOVKY
- Záložka trasy „2“
s těmito
údaji:
●
ujetá vzdálenost,
●
průměrná spotřeba,
●
průměrná rychlost,
pro druhou sledovanou
trasu.
)
Při následujícím stisknutí zůstane
obrazovka černá.
Novým stisknutím se vrátíte na zobra-
zování aktuálních údajů.
Na velkém centrálním displeji
pří-
strojové desky
- Záložka s aktuálními
informacemi:
●
jízdní dosah,
●
okamžitá spotřeba,
●
zbývající vzdálenost
nebo údaj ukazatele
využití systému Stop &
Start.
)
Na centrálním ovladači
přístrojové
desky, spojeném se systémem WIP
Com 3D, stiskněte šipky směřující
nahoru či dolů pro postupné zobra-
zení jednotlivých záložek palubního
počítače.
- Záložka trasy „1“
s těmito
údaji:
●
ujetá vzdálenost,
●
průměrná spotřeba,
●
průměrná rychlost,
pro první sledovanou trasu.
Vynulování hodnot tras
U monochromní obrazovky C nebo malého
centrálního displeje přístrojové desky
)
Po zvolení požadované trasy
stiskněte ovladač, který se nachází
na okraji ovladače stěračů oken
,
na více než dvě sekundy.
)
Po zvolení požadované trasy
stiskněte na více než dvě sekundy
tlačítko „OK“
centrálního ovladače
přístrojové desky, spojeného se
systémem WIP Com 3D.
Trasy „1“
a „2“
jsou na sobě nezávislé
a jejich používání je shodné.
Trasu „1“
můžete například využít pro
denní výpočty a trasu „2“
pro měsíční
výpočty.
U velkého centrálního displeje
pří-
strojové desky
Page 62 of 356
2
!
i
i
60
VÍCEFUNKČNÍ OBRAZOVKY
Vysvětlení několika výrazů…
Jakmile je jízdní dosah nižší než 30 km,
zobrazí se pomlčky. Po doplnění nej-
méně pěti litrů paliva je znovu vypočí-
tán jízdní dosah a zobrazí se, pokud je
větší než 100 km.
Jestliže za jízdy svítí nepřetržitě
pomlčky místo čísel, obraťte se
na servis sítě PEUGEOT nebo na
kvalifi kovanou autodílnu. Tato informace se zobrazuje až od
rychlosti 30 km/h.
Tato hodnota může kolísat
v důsledku změny stylu jízdy nebo
profi lu vozovky, při nichž dojde
k velké změně okamžité spotřeby.
Jízdní dosah
(km nebo míle)
Udává počet kilometrů, které
je ještě možné ujet s palivem
zbývajícím v nádrži, a to v závislosti na
průměrné spotřebě na několika posled-
ně ujetých kilometrech.
Okamžitá spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o průmě
rnou spotře-
bu paliva za několik posledních
sekund.
Průměrná spotřeba
(l/100 km nebo km/l nebo mpg)
Jedná se o průměrné
množství spotřebovaného
paliva od posledního vynu-
lování počítače.
Ujetá vzdálenost
(km nebo míle)
Udává vzdálenost ujetou od
posledního vynulování počí-
tače.
Průměrná rychlost
(km/h nebo mph)
Jedná se o průměrnou rychlost
počítanou od posledního vynu-
lování počítače (zapnuté zapa-
lování).
Vzdálenost do cílového místa
(km nebo míle) Jedná se o vzdálenost, která
zbývá do cílového místa. Je
počítána podle aktuální polohy navi-gačním systémem, pokud je aktivová-
no navádění, nebo odpočítávána od
hodnot
y, kterou na začátku jízdy zadá uživatel.
Jestliže uživatel na začátku jízdy nezadá
vzdálenost do cílového místa, zobrazují se místo číslic pomlčky.
Počitadlo využití systému
Stop & Start
(minuty/vteřiny nebo hodiny/
minuty)
Pokud je Vaše vozidlo vybaveno sys-
témem Stop & Start, je na počitadle
zobrazován čas, po který byl během
aktuální jízdy aktivován režim STOP.
Vynuluje se po každém zapnutí zapa-
lování.
Page 63 of 356
3
61
POHODLÍ
VĚTRÁNÍ
Úprava vzduchu
Vháněný vzduch je rozváděn podle
nastavení ovladačů řidičem:
- přímý přívod do kabiny (vstup vněj-
šího vzduchu),
- průchod okruhem ohřevu (topení),
-
průchod okruhem chlazení (klimatizace).
Ovladač teploty umožňuje dosáhnout
požadované úrovně pohodlí smícháním
vzduchu z jednotlivých okruhů. Ovladač rozdělení proudu vzduchu
umožňuje přivádět vzduch do kabiny
kombinací různých větracích otvorů.
Ovladač rychlosti ventilátoru umožňu-
je zvyšovat a snižovat rychlost otáčení
ventilátoru.
Přívod vzduchu
Vzduch cirkulující v kabině je fi ltrován
a přichází buď zvenku přes mřížku na
spodní hraně čelního skla, nebo zevnitř
při obíhání vnitřního vzduchu.
Ovládací panel
Ovladače tohoto systému jsou sdruženy
na panelu A
středové konzoly. V závislos-
ti na modelu jsou přítomny tyto funkce:
- požadovaná úroveň tepelného
pohodlí,
- rychlost ventilátoru,
- rozdělení proudu vzduchu,
- odmrazování a odmlžování,
- ruční nebo automatické ovladače
klimatizace (chlazení vzduchu).
Rozvod vzduchu
1.
Trysky odmrazování či odmlžování
čelního skla.
2.
Trysky odmrazování či odmlžování
předních bočních oken.
3.
Boční směrovatelné a uzavíratelné
větrací výstupy.
4.
Střední směrovatelné a uzavíratelné
větrací výstupy.
5.
Výstupy vzduchu k nohám cestujících
vpředu.
6.
Směrovatelné a uzavíratelné větrací
výstupy pro cestující vzadu.
7.
Výstupy vzduchu k nohám cestujích
vzadu.
Page 64 of 356
3
i
i
62
POHODLÍ
Pokud je po delším vystavení pří-
mému slunci v interiéru vozidla
příliš horko, vyvětrejte kabinu ote-
vřením oken.
Nastavte ovladač rychlosti ventilá-
toru na hodnotu, která zajistí dobré
obnovování vzduchu v kabině.
Klimatizační systém neobsahuje
chlór a nepředstavuje nebezpečí

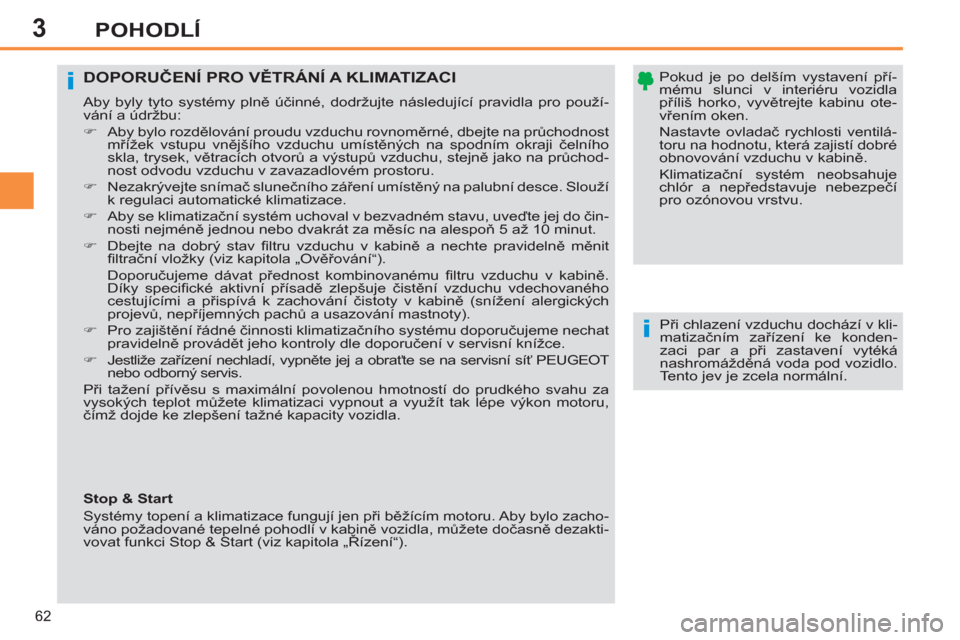

pro ozónovou vrstvu. DOPORUČENÍ PRO VĚTRÁNÍ A KLIMATIZACI
Aby byly tyto systémy plně účinné, dodržujte následující pravidla pro použí-
vání a údržbu:
)
Aby bylo rozdělování proudu vzduchu rovnoměrné, dbejte na průchodnost
mřížek vstupu vnějšího vzduchu umístěných na spodním okraji čelního
skla, trysek, větracích otvorů a výstupů vzduchu, stejně jako na průchod-
nost odvodu vzduchu v zavazadlovém prostoru.
)
Nezakrývejte snímač slunečního záření umístěný na palubní desce. Slouží
k regulaci automatické klimatizace.
)
Aby se klimatizační systém uchoval v bezvadném stavu, uveďte jej do čin-
nosti nejméně jednou nebo dvakrát za měsíc na alespoň 5 až 10 minut.
)
Dbejte na dobrý stav fi ltru vzduchu v kabině a nechte pravidelně měnit
fi ltrační vložky (viz kapitola „Ověřování“).
Doporučujeme dávat přednost kombinovanému fi ltru vzduchu v kabině.
Díky specifi cké aktivní přísadě zlepšuje čistě
ní vzduchu vdechovaného
cestujícími a přispívá k zachování čistoty v kabině (snížení alergických
projevů, nepříjemných pachů a usazování mastnoty).
)
Pro zajištění řádné činnosti klimatizačního systému doporučujeme nechat
pravidelně provádět jeho kontroly dle doporučení v servisní knížce.
)
Jestliže zařízení nechladí, vypněte jej a obraťte se na servisní síť PEUGEOT
nebo odborný servis.
Při tažení přívěsu s maximální povolenou hmotností do prudkého svahu za
vysokých teplot můžete klimatizaci vypnout a využít tak lépe výkon motoru,
čímž dojde ke zlepšení tažné kapacity vozidla.
Při chlazení vzduchu dochází v kli-
matizačním zařízení ke konden-
zaci par a při zastavení vytéká
nashromážděná voda pod vozidlo.
Tento jev je zcela normální.
Stop & Start
Systémy topení a klimatizace fungují jen při běžícím motoru. Aby bylo zacho-
váno požadované tepelné pohodlí v kabině vozidla, můžete dočasně dezakti-
vovat funkci Stop & Start (viz kapitola „Řízení“).
Page 65 of 356
3
i
63
POHODLÍ
2. Nastavení rychlosti ventilátoru
)
Otáčením kolečka od polohy 1
k poloze 5
nastavte potřebnou
intenzitu vháněného proudu
vzduchu.
Čelní sklo, boční okna a nohy
cestujících.
Nohy cestujících.
Střední a boční větrací výstupy.
)
Otáčením kolečka mezi
modrým (studený vzduch)
a červeným polem (tep-
lý vzduch) upravte teplotu
v kabině dle svého přání.
Čelní sklo a boční okna.
1. Nastavení teploty
Rozdělení proudu vzduchu je
možno doladit nastavením ovla-
dače do jedné z mezipoloh.
Systémy topení/větrání a klimatizace
fungují, jen když je motor v chodu.
)
Jestliže otočíte ovladač rychlosti
ventilátoru do polohy 0
(neutra-
lizace systému), přestane být
zajišťováno tepelné pohodlí
v kabině. Bude však stále mož-
né cítit slabý proud vzduchu,
způsobovaný jízdou vozidla.
3.
Nastavení rozdělení proudu vzduchu
TOPENÍ/VĚTRÁNÍ
MANUÁLNÍ KLIMATIZACE
Page 66 of 356
3
i
i
64
POHODLÍ
4. Vstup vnějšího vzduchu/obíhání
vnitřního vzduchu
Otevřený vstup vnějšího vzduchu umožňu-
je zabránit zamlžení čelního skla a bočních
oken.
Poloha obíhání vnitřního vzduchu umožňuje
izolovat kabinu od vnějších pachů a kouře.
Jakmile je to možné, nastavte znovu polo-
hu vstupu vnějšího vzduchu, aby nedo-
šlo ke zhoršení kvality vzduchu v interiéru
a zamlžení skel.
)
Stiskněte tlačítko pro pře-
pnutí do polohy oběhu vnitř-
ního vzduchu. Tato poloha
je signalizována rozsvíce-
ním kontrolky.
)
Znovu stiskněte tlačítko pro otevření
vstupu vnějšího vzduchu. Tato polo-
ha je signalizována zhasnutím kont-
rolky.
5. Zapínání/vypínání klimatizace
Klimatizační systém je koncipován
tak, aby mohl účinně fungovat ve
všech ročních obdobích. Je třeba
jej používat se zavřenými okny.
Systém umožňuje:
- snížit teplotu v interiéru v létě,
- zvýšit účinnost odmlžování v zimě,
při teplotách pod 3 °C.
Vypnutí
)
Znovu stiskněte tlačítko „
A/C“
, kon-
trolka tlačítka zhasne.
Vypnutí klimatizace může způsobit
nepříjemné projevy (vlhkost, zamlžení
skel).
Zapnutí
)
Stiskněte tlačítko „A/C“
, rozsvítí se
kontrolka tlačítka.
ODMLŽENÍ – ODMRAZENÍ
ČELNÍHO OKNA
Tyto symboly na panelu Vám
naznačují nastavení ovladačů
pro rychlé odmlžení – odmra-
zení čelního skla a předních
bočních oken.
Se systémem topení/větrání
)
Umístěte ovladač teploty a rychlosti
ventilátoru do vyznačené polohy.
)
Umístěte ovladač zdroje přívodu vzdu-
chu na „Přívod vnějšího vzduchu“
(kontrolka na ovladači nesvítí).
)
Umístěte ovladač rozdělování vzdu-
chu do polohy „Čelní sklo“.
S manuálně řízenou klimatizací
)
Umístěte ovladač teploty a rychlosti
ventilátoru a rozdělení vzduchu do
vyznačené polohy.
)
Umístěte ovladač zdroje přívodu vzdu-
chu na „Přívod vnějšího vzduchu“
(kontrolka na ovladači nesvítí).
)
Stisknutím tlačítka „A/C“
zapněte
klimatizaci; kontrolka tlačítka se roz-
svítí.
Klimatizace nefunguje, když je
ovladač seřizování rychlosti venti-
látoru 2
v poloze „0“.
V případě aktivované funkce
odmlžování, klimatizace a při výko-
nu ventilátoru není režim STOP
systému Stop & Start k dispozici.
Page 67 of 356
3
i
65
POHODLÍ
Ovládací tlačítko se nachází na
čelním panelu systému topení
nebo klimatizace.
ODMLŽOVÁNÍ – ODMRAZOVÁNÍ
ZADNÍHO OKNA
)
Vypněte odmrazování zadního
okna a vnějších zpětných zrcá-
tek, jakmile to považujete za
možné, protože nižší spotřeba
proudu znamená rovněž nižší
spotřebu paliva.
Jestliže dojde k vypnutí motoru
před automatickým zastavením
odmrazování, obnoví se jeho čin-
nost při následujícím nastartování.
Zapnutí
Odmlžování – odmrazování okna může
být v činnosti jen při běžícím motoru.
)
Stiskněte toto tlačítko pro zapnutí
odmrazování zadního okna a vněj-
ších zpětných zrcátek (podle ver-
ze). Rozsvítí se kon trolka náležející
k tlačítku.
Vypnutí
Odmrazování se zastaví automaticky,
aby se zabránilo nadměrné spotřebě
elektrické energie.
)
Odmrazování je možno vypnout
před jeho automatickým zastavením
opětovným stisknutím tlačítka. Kon-
trolka náležející k tlačítku zhasne.
Page 68 of 356
3
ii
i
66
POHODLÍ
Pro zabránění vhánění příliš stude-
ného vzduchu v době, kdy je motor
studený, dosahuje ventilátor své
optimální rychlosti pouze postupně.
Za chladného počasí dává před-
nost distribuci vzduchu pouze k čel-
nímu sklu, bočním oknům a nohám
cestujících. Jestliže je při nastupování do vozi-
dla teplota v interiéru mnohem
nižší nebo vyšší, než předvolená
hodnota pohodlí, je zbytečné měnit
zobrazenou předvolenou teplotu
s cílem rychleji dosáhnout požado-
vaného komfortu. Systém vyrovná
automaticky a co nejrychleji rozdíl
teplot.
Klimatizace může být v činnosti, jen
když je motor v chodu. Řidič a spolujezdec vpředu
mohou každý zvlášť nastavit
jimi požadovanou teplotu na
své straně vozidla.
)
Otáčením ovladače 2
nebo 3
smě-
rem doleva nebo doprava snižte či
zvyšte tuto hodnotu.
Nastavení blízko hodnoty 21 umožňuje
docílit optimálního pohodlí. Dle Vašich
potřeb je však možno provést seřízení
v běžném rozmezí od 18 do 24.
Je doporučeno vyvarovat se rozdílu
seřízení mezi levou a pravou stranou
většímu než 3.
4. Automatický program pro dobrý
výhled
Pro rychlé odmrazení nebo
odmlžení čelního skla a boč-
ních oken (velká vlhkost, velký
počet cestujících, námraza...)
nemusí být automatický pro-
gram pro komfort dostatečně
účinný.
Automatická funkce
)
Stiskněte tlačítko „
AUTO
“.
Rozsvítí se kontrolka na
tlačítku.
2. Seřizování na straně řidiče
AUTOMATICKÁ DVOUZÓNOVÁKLIMATIZACE
Doporučujeme Vám používat tento
režim: automaticky a optimálním způso-
bem reguluje všechny funkce, tj. teplotu
v kabině, rychlost ventilátoru, rozděle-
ní proudu vzduchu a obíhání vnitřního
vzduchu, a to v závislosti na hodnotě
pohodlí, kterou jste předvolili.
Tento systém je určen pro účinné fun-
gování po celý rok, se zavřenými okny
vozidla.
Hodnota zobrazená na displeji odpovídá
úrovni pohodlí, nikoli teplotě ve stupních
Celsia nebo Fahrenheita.
)
Pro jeho vypnutí stiskněte znovu
tlačítko „Viditelnost“
nebo tlačítko
„AUTO“
, kontrolka tlačítka zhasne
a rozsvítí se kontrolka na tlačítku
„AUTO“
.
1. Automatický program pro komfort
3. Seřizování na straně spolujezdce
)
V tomto případě zvolte automatický
program pro dobrý výhled.
Systém řídí automaticky chlazení vzduchu,
rychlost ventilátoru, vstup vnějšího vzdu-
chu a rozděluje proud vzduchu optimálním
způsobem směrem k čelnímu sklu a boč-
ním oknům.
U funkce Stop & Start není při
odmlžování k dispozici režim
STOP.
Page 69 of 356
3
i
!
67
POHODLÍ
Ruční nastavení
Podle svého přání můžete změnit seří-
zení, které Vám automatický systém
nabízí. Při ruční změně jednoho z para-
metrů zůstanou ostatní funkce i nadále
řízeny automaticky.
)
Zpět do plně automatického progra-
mu se můžete vrátit stisknutím tlačítka
„AUTO“.
)
Stiskněte toto tlačítko pro
vypnutí chlazení vzduchu.
6. Seřízení rozdělení proudu vzduchu
)
Stiskněte jedno nebo něko-
lik tlačítek pro nasměrování
vzduchu:
7. Seřízení rychlosti ventilátoru
)
Otáčejte tímto ovladačem smě-
rem doleva pro snížení rychlosti
nebo směrem doprava pro zvý-
šení rychlosti ventilátoru.
8. Vstup vzduchu/obíhání vnitřního vzduchu
Neutralizace systému
)
Otočte ovladač rychlosti ventilátoru
doleva, až do zhasnutí všech kont-
rolek.
Tento povel způsobí zastavení klimati-
začního systému a ventilace.
Tepelný komfort již není zajišťován. Lze
však nadále cítit mírný proud vzduchu,
způsobovaný jízdou vozidla.
)
Otočte ovladač rychlosti ventiláto-
ru doprava nebo stiskněte tlačítko
AUTO
, pro opětné aktivování systé-
mu s hodnotami platnými před neut-
ralizací.
)
Jedním stisknutím tohoto
tlačítka zapnete obíhání
vnitřního vzduchu. Rozsvítí
se kontrolka na tlačítku.
5.
Zapínání/vypínání chlazení vzduchu klimatizace
Nenechávejte příliš dlouho zapnu-
té obíhání vnitřního vzduchu
a nejezděte příliš dlouho s neutra-
lizovaným systémem (nebezpečí
zamlžení skel a zhoršení kvality
vzduchu v interiéru).
- k čelnímu sklu a bočním oknům
(odmlžování nebo odmrazování)
- k čelnímu sklu, bočním oknům a do
větracích výstupů
- k čelnímu sklu, bočním oknům, do
větracích výstupů a k nohám cestu-
jících
- do větracích výstupů a k nohám
cestujících
- do větracích výstupů
- k nohám cestujících
- k čelnímu sklu, bočním oknům a k nohám
cestujících
Kontrolky rychlosti ventilátoru, které se
nacházejí mezi dvěma vrtulkami, se postup-
ně rozsvěcují podle požadované hodnoty.
)
Jakmile je to možné, stiskněte zno-
vu toto tlačítko pro umožnění vstu-
pu vnějšího vzduchu a zabránění
zamlžení skel. Kontrolka tlačítka
zhasne.
Pro co největší ochlazení nebo
zahřátí vzduchu v kabině, je mož-
no překročit minimální hodnotu 14
nebo maximální hodnotu 28.
)
Otočte ovladačem 2
nebo 3
směrem doleva až k zobrazení
„LO“
nebo směrem doprava až
k zobrazení „HI“.
9. Jednozónové/dvouzónové
nastavení
)
Stiskněte toto tlačítko pro
sjednocení hodnoty pohodlí
na straně spolujezdce a na
straně řidiče (jednozóno-
vé nastavení). Rozsvítí se
kontrolka na tlačítku.
Poloha obíhání vnitřního vzduchu
umožňuje izolovat kabinu od nepříjem-
ných vnějších pachů a kouře. Př
i vypnutí klimatizace může do-
jít k nepříjemným projevům (vlhkost,
zamlžení skel).
)
Stiskněte znovu toto tlačítko pro
návrat na automatickou funkci kli-
matizace. Rozsvítí se kontrolka tla-
čítka „A/C“
.
Page 70 of 356
3
68
POHODLÍ
PŘEDNÍ SEDADLA
Sedadlo se skládá ze sedáku, opěra-
dla a opěrky hlavy, které lze seřídit pro
dosažení co nejvhodnější polohy pro
řízení a pro co největší komfort.
Podélné seřízení
)
Nadzvedněte ovladač a posuň-
te sedadlo směrem dopředu nebo
dozadu.
Seřízení výšky sedadla řidiče nebo
spolujezdce
)
Přitáhněte ovladač směrem nahoru
pro zvýšení nebo jej zatlačte smě-
rem dolů pro snížení polohy, povely
opakujte až do dosažení požadova-
né polohy.
Seřízení sklonu opěradla
)
Zatlačte ovladač směrem dozadu.
Ruční seřizování
