Peugeot 308 SW BL 2013 Instrukcja Obsługi (in Polish)

19
WPROWADZENIE
KONFIGURACJA

Kilka przykładów konfiguracji foteli


7 miejsc

7 miejsc w konfi guracji 5 miejsc
ze złożonym fotelem dodatkowym
Transport długich przedmiotów

Transport dużego bagażu



78

20
WPROWADZENIE

Stop & Start

Włączenie trybu STOP silnika
Włączenie trybu START silnika
Wyłączenie / Włączenie PROWADZENIE




161
W każdej chwili można wyłączyć sy-
stem naciskając przycisk "ECO OFF"
;
zapali się kontrolka przycisku.
W zestawie wskaźników zapa-
la się kontrolka "ECO"
, a silnik
automatycznie przełącza się w
tryb czuwania: Kontrolka "ECO"
gaśnie, a sil-
nik uruchamia się automatycz-
nie:


- ręczna skrzynia biegów:
w
momencie całkowitego
wciśnięcia
pedału sprzęgła,

- zautomatyzowana skrzynia
biegów z 6 biegami:



●
dźwignia zmiany biegów w poło-
żeniu A
lub M
, w momencie zwol-
nienia pedału hamulca,

●
lub dźwignia zmiany biegów w
położ
eniu N
, pedał hamulca zwol-
niony, w momencie wybrania po-
łożeniu A
lub M
,

●
lub w momencie włączenia biegu
wstecznego.





- ręczna skrzynia biegów:
przy
prędkości poniżej 20 km/h, w
momencie ustawienia dźwigni
zmiany biegów w położeniu "luz" i
zdjęcia nogi z pedału sprzęgła,

- zautomatyzowana skrzynia
biegów z 6 przełożeniami:

przy prędkości poniżej 8 km/h,
w momencie wciśnięcia pedału
hamulca i ustawienia dźwigni
zmiany biegów w położeniu N
.
W pewnych sytuacjach tryb STOP może
być niedostępny; kontrolka "ECO"
miga
kilka sekund i gaśnie.



160
W przypadku zmiany biegu bez cał-
kowitego wciśnięcia sprzęgła, silnik
nie uruchomi się automatycznie.
Wyś
wietli się komunikat alarmowy
informujący o konieczności pełnego
wciśnięcia pedału sprzęgła.




161
System włączy się automatycznie
po ponownym uruchomieniu sa-
mochodu za pomocą klucza.
Przed uzupełnieniem paliwa lub przed
każdą czynnością wykonywaną w ko-
morze silnika, należy bezwzględnie
wyłączyć zapłon za pomocą klucza. W pewnych sytuacjach tryb START
może uruchomić się automatycznie;
kontrolka "ECO"
miga kilka sekund i
gaśnie.

21
WPROWADZENIE
PROWADZENIE

Ogranicznik prędkości "LIMIT"
Wyświetlacz w zestawie
wskaźników



1.
Wybór / Zatrzymanie trybu
ogranicznika.

2.
Zmniejszenie zaprogramowanej
wartości.

3.
Zwiększenie zaprogramowanej
prędkości.

4.

Włączenie / Wyłączenie ogranicznika.
Tryb regulatora lub ogranicznika pręd-
kości pojawia się w zestawie wskaźni-
ków, gdy jest on wybrany.

1.
Wybór / Zatrzymanie trybu
regulatora.

2.
Zaprogramowanie prędkości /
Zmniejszenie zaprogramowanej
wartości.

3.
Zaprogramowanie prędkości /
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie regulatora.


Regulator prędkości "CRUISE"


Regulator prędkości

Ogranicznik prędkości




165




163


Aby wartość mogła być zaprogramowana lub
włączona, prędkość pojazdu musi przekra-
czać 40 km/h, przy włączonym co najmniej
czwartym biegu w przypadku ręcznej skrzyni
biegów (drugi bieg w przypadku ręcznej zau-
tomatyzowanej sześciobiegowej skrzyni bie-
gów lub automatycznej skrzyni biegów).
Regulacje muszą odbywać się przy pra-
cującym silniku.

22
WPROWADZENIE
PROWADZENIE

Sześciobiegowa skrzynia biegów oferu-
je wybór komfortu prowadzenia w trybie
automatycznym lub przyjemności ręcz-
nej zmiany biegów.


1.
Dźwignia zmiany biegów.

2.
Przycisk "S" (sport)
.

3.
Przycisk przy kierownicy "-"
.

4.
Przycisk przy kierownicy "+"
.
Włączony bieg lub wybrany tryb prowa-
dzenia pojawia się na wyświetlaczu w
zestawie wskaźników.

N :
luz.

R :
bieg wsteczny.

1 2 3 4 5 6 :
włączony bieg.

AUTO :
tryb automatyczny.

S :
program Sport.


Wyświetlacz w zestawie
wskaźników



)
Przed uruchomieniem silnika
wybrać położenie N
i mocno
nacisnąć pedał hamulca.

)
Wybrać za pomocą dźwigni zmiany
biegów 1
pierwszy bieg (położenie
A
lub M
) lub bieg wsteczny
(położenie R
).

)
Zwolnić hamulec postojowy.

)
Zdjąć stopę z pedału hamulca i
przyspieszyć.




Ruszanie

153



Zautomatyzowana skrzynia
sześciobiegowa

23

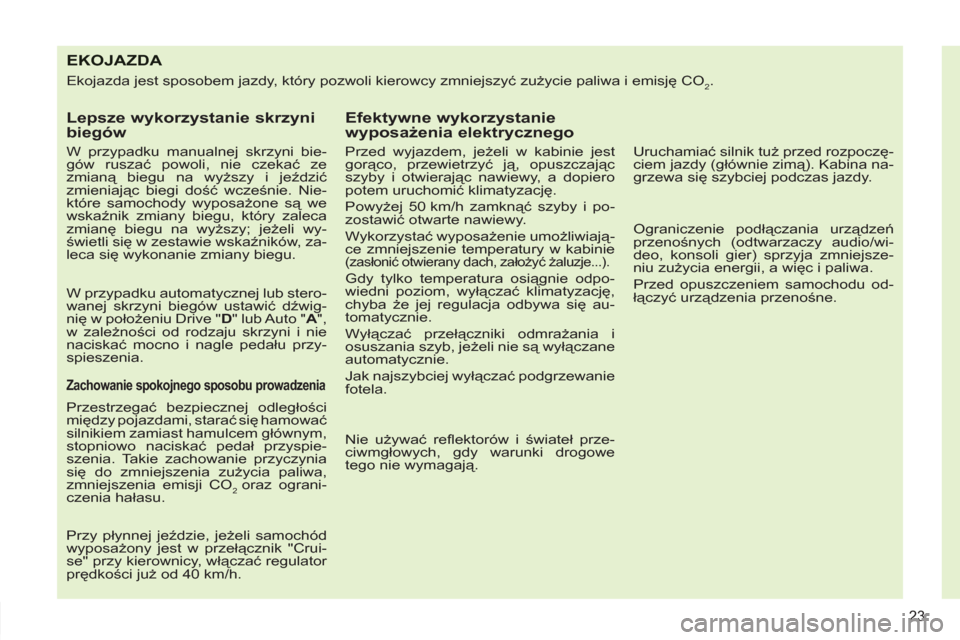

EKOJAZDA
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO2.


Lepsze wykorzystanie skrzyni
biegów

W przypadku manualnej skrzyni bie-
gów ruszać powoli, nie czekać ze
zmianą biegu na wyższy i jeździć
zmieniając biegi dość wcześnie. Nie-
które samochody wyposażone są we
wskaźnik zmiany biegu, który zaleca
zmianę biegu na wyższy; jeżeli wy-
świetli się w zestawie wskaźników, za-
leca się wykonanie zmiany biegu.

W przypadku automatycznej lub stero-
wanej skrzyni biegów ustawić dźwig-
nię w położeniu Drive " D
" lub Auto " A
",
w zależności od rodzaju skrzyni i nie
naciskać mocno i nagle pedału przy-
spieszenia.



Zachowanie spokojnego sposobu prowadzenia


Przestrzegać bezpiecznej odległości
między pojazdami, starać się hamować
silnikiem zamiast hamulcem głównym,
stopniowo naciskać pedał przyspie-
szenia. Takie zachowanie przyczynia
się do zmniejszenia zużycia paliwa,
zmniejszenia emisji CO
2 oraz ograni-
czenia hałasu.

Przy płynnej jeździe, jeżeli samochód
wyposażony jest w przełącznik "Crui-
se" przy kierownicy, włączać regulator
prędkości już od 40 km/h.



Efektywne wykorzystanie
wyposażenia elektrycznego


Przed wyjazdem, jeżeli w kabinie jest
gorąco, przewietrzyć ją, opuszczając
szyby i otwierając nawiewy, a dopiero
potem uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i po-
zostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiają-
ce zmniejszenie temperatury w kabinie
(zasłonić otwierany dach, założyć żaluzje...).

Gdy tylko temperatura osiągnie odpo-
wiedni poziom, wyłączać klimatyzację,
chyba że jej regulacja odbywa się au-
tomatycznie.
Wyłączać przełączniki odmrażania i
osuszania szyb, jeżeli nie są wyłączane
automatycznie.
Jak najszybciej wyłączać podgrzewanie
fotela.

Nie używać refl ektorów i świateł prze-
ciwmgłowych, gdy warunki drogowe
tego nie wymagają.
Uruchamiać silnik tuż przed rozpoczę-
ciem jazdy (głównie zimą). Kabina na-
grzewa się szybciej podczas jazdy.

Ograniczenie podłączania urządzeń
przenośnych (odtwarzaczy audio/wi-
deo, konsoli gier) sprzyja zmniejsze-
niu zużycia energii, a więc i paliwa.
Przed opuszczeniem samochodu od-
łączyć urzą
dzenia przenośne.

24

Ograniczanie przyczyn
nadmiernego zużycia paliwa


Rozłożyć ciężar na całej powierzchni
samochodu; najcięższe bagaże po-
łożyć w głębi bagażnika, jak najbliżej
tylnych foteli.
Ograniczyć obciążenie samochodu i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, ba-
gażniki na rowery, przyczepa...). Uży-
wać raczej bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe,
gdy są nieprzydatne.

Po zakończeniu sezonu zimowego
zdjąć opony zimowe i założyć opony
letnie.



Przestrzeganie zaleceń
dotyczących obsługi


Regularnie kontrolować na zimno ciś-
nienie w ogumieniu, które powinno być
zgodne z etykietą znajdującą się na ra-
mie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:


- przed długą podróżą,

- przed każdym sezonem,

- po długim postoju.
Pamiętać również o kole zapasowym
oraz oponach przyczepy i przyczepy
kempingowej.

Regularnie wykonywać obsługę samo-
chodu (olej, fi ltr oleju, fi ltr powietrza...) i
przestrzegać terminów przeglądów za-
lecanych przez producenta.


Jeżeli zbiornik ma być całkowicie za-
tankowany, nie należy dolewać paliwa
po trzecim odcięciu zasilania z dystry-
butora.

W przypadku nowego samochodu do-
piero po 3000 km można zauważy
ć re-
gularność w średnim zużyciu paliwa.

1
25
KONTROLA JAZDY
ZESTAW WSKAŹNIKÓW TYPU 1

Tarcze
5.
Wyświetlacz.


6.
P
rzycisk sterowania
.
Wyświetla informację serwisową.
Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

7.
Przycisk oświetlenia zestawu
wskaźników.

Zmienia intensywność oświetlenia
stanowiska kierowcy.

1.
Obrotomierz.

Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.



Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.

Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.

Wskazuje prędkość jadącego
pojazdu (km/h lub mph).


A.
Ogranicznik prędkości

(km/h lub mph) lub
Regulator prędkości.


B.
Wskaźnik zmiany biegu.


C.
Zautomatyzowana
sześciobiegowa skrzynia biegów
lub skrzynia automatyczna.


D.
Dzienny licznik przebiegu.

(km lub mile).

E.
Licznik serwisowy

(km lub mile), następnie
w
skaźnik poziomu oleju
silnikowego,

następnie
licznik całkowitego przebiegu
.
(km lub mile)
Te trzy funkcje wyświetlają się
kolejno po włączeniu zapłonu.


Wyświetlacz
Więcej informacji można odnaleźć
w poszczególnych rozdział
ach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji.

1KONTROLA JAZDY












ZESTAW WSKAŹNIKÓW TYPU 2

Zegary tarczowe
6.
Wyświetlacz środkowy.


7.
Przycisk sterowania

Uruchamia CHECK ręczny i
wyświetla informację serwisową.
Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

8.
Przycisk oświetlenia zestawu
wskaźników.

Zmienia intensywność oświetlenia
stanowiska kierowcy.

1.
Obrotomierz.

Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.



Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.

Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.

Wskazuje prędkość
jadącego
pojazdu (km/h lub mph).

5.
Mały wyświetlacz.






A.
Dzienny licznik przebiegu.
(km lub mile)

B.
Licznik całkowitego przebiegu.
(km lub mile)

C.
Wskaźnik poziomu oleju silnikowego
,

licznik serwisowy.
(km lub mile)
Te dwie funkcje wyświetlają się po włączeniu
zapłonu i znikają po kilku sekundach.


Wyświetlacze
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji. Następujące funkcje wyświetlają się za-
leżnie od wyboru.


- Kontrolki alarmowe / CHECK.


- Wykrywanie niskiego ciśnienia w
ogumieniu.


- Ogranicznik prędkości /
Regulator prędkości.


- Wskaźnik zmiany biegu.


- Zautomatyzowana ręczna
sześciobiegowa skrzynia biegów
lub automatyczna.



- Informacje Nawigacji - Prowadzenia
/ Komputer pokładowy.


- Piktogramy komunikatów
alarmowych.

1KONTROLA JAZDY












ZESTAW WSKAŹNIKÓW TYPU 3 Z WIP COM 3D



1.
Obrotomierz.

Wskazuje prędkość obrotową
silnika (x 1000 obr/min lub rpm).

2.
Temperatura płynu chłodniczego.



Wskazuje temperaturę płynu
chłodniczego (° Celsjusza).

3.
Poziom paliwa.

Wskazuje ilość paliwa w zbiorniku.

4.
Prędkościomierz.

Wskazuje prędkość jadącego
pojazdu (km/h lub mph).

5.
Mały wyświetlacz.





A.
Dzienny licznik przebiegu.
(km lub mile)

B.
Licznik całkowitego przebiegu.
(km lub mile) Dwie następujące funkcje
wyświetlają się kolejno po włączeniu zapłonu.

C.
Wskaźnik poziomu oleju silnikowego
,
licznik serwisowy.
(km lub mile)
Te dwie funkcje wyświetlają się po włączeniu
zapłonu i znikają po kilku sekundach.
Następujące funkcje wyświetlają się zależnie od wy-
boru.


- Kontrolki alarmowe / CHECK.

- Wykrywanie niskiego ciśnienia w ogumieniu.


- Ogranicznik prędkości / Regulator prędkoś
ci.


- Wskaźnik zmiany biegu.

- Zautomatyzowana sześciobiegowa ręczna
skrzynia biegów lub automatyczna.

- Nawigacja - Prowadzenie / Komputer
pokładowy.

- Menu ustawiania parametrów wyświetlacza i
pojazdu.

- Komunikaty alarmowe.





Tarcze


Wyświetlacze
6.
Wyświetlacz środkowy
.


7.
Pr
zycisk sterowania.

Uruchamia CHECK ręczny i
wyświetla informację serwisową
.

Zeruje funkcję (dzienny licznik
przebiegu lub licznik serwisowy).

8.
Przycisk oświetlenia zestawu
wskaźników.

Zmienia intensywność oświetlenia
stanowiska kierowcy.
Więcej informacji można odnaleźć
w poszczególnych rozdziałach do-
tyczących danego przycisku lub
funkcji oraz powiązanych z nimi
wyświetlanych informacji.

1KONTROLA JAZDY

*
W zależności od kraju przeznaczenia.









Wybierak w zestawie wskaźników
powiązany z WIP Com 3D


Przyciski
Na wybieraku znajdują się cztery przyci-
ski, którymi można obsługiwać duży środ-
kowy ekran w zestawie wskaźników:


1.
otworzyć menu główne, zatwierdzić
wybór,

2.
przesunąć się w górę w menu,

3.
przesunąć się w dół w menu,

4.
powrócić do poprzedniego ekranu,
wyjść z menu.
Menu główne


)
Nacisnąć przycisk 1
, aby otworzyć
menu główne i wybrać jedną z
następujących funkcji:


- "Parametry pojazdu",

- "Wybór języka",

- "Wybór jednostek".

)
Nacisnąć przycisk 2

lub 3
, aby
poruszać się po ekranie.

)
Nacisnąć ponownie przycisk 1
, aby
zatwierdzić wybór.

Menu główne i znajdujące się w nim
funkcje są dostępne wyłącznie na
postoju, za pomocą przycisków od
1
do 4
.
Po przekroczeniu pewnej prędko-
ści na środkowym wyświetlaczu
wyświetli się komunikat, który in-
formuje, że nie można wyświetlić
menu głównego.
Wyświetlenia komputera pokłado-
wego dostępne są wyłącznie pod-
czas jazdy, za pomocą przycisków
2
i 3
(patrz rozdział "Komputer po-
kładowy"). Zestaw przycisków pozwala:


- na postoju
konfi gurować
wyposażenie samochodu
oraz parametry środkowego
wyświetlacza (język, jednostki...),

-
podczas jazdy
przeglądać aktywne
funkcje (komputer pokładowy,
nawigacja...).


Parametry pojazdu
To menu pozwala włączyć lub wyłączyć
niektóre funkcje prowadzenia i komfortu:


- wycieraczka szyby sprzężona z
biegiem wstecznym (patrz rozdział
"Widoczność"),

- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),

- oświetlenie wewnętrzne (patrz
rozdział "Widoczność"),

- światła dzienne (patrz rozdział
"Widoczność"),

- refl ektory kierunkowe (patrz
rozdział "Widoczność"),

- pomoc przy parkowaniu tyłem
(patrz rozdział "Prowadzenie").


Wybór języka
To menu pozwala wybrać język wy-
świetlanych informacji: Niemiecki, An-
gielski, Hiszpański, Francuski, Włoski,
Holenderski, Portugalski, Turecki * .


Wybór jednostek
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i zużycia paliwa
(l/100, mpg lub km/l).
