Page 191 of 368
189
7
Praktisk informasjon

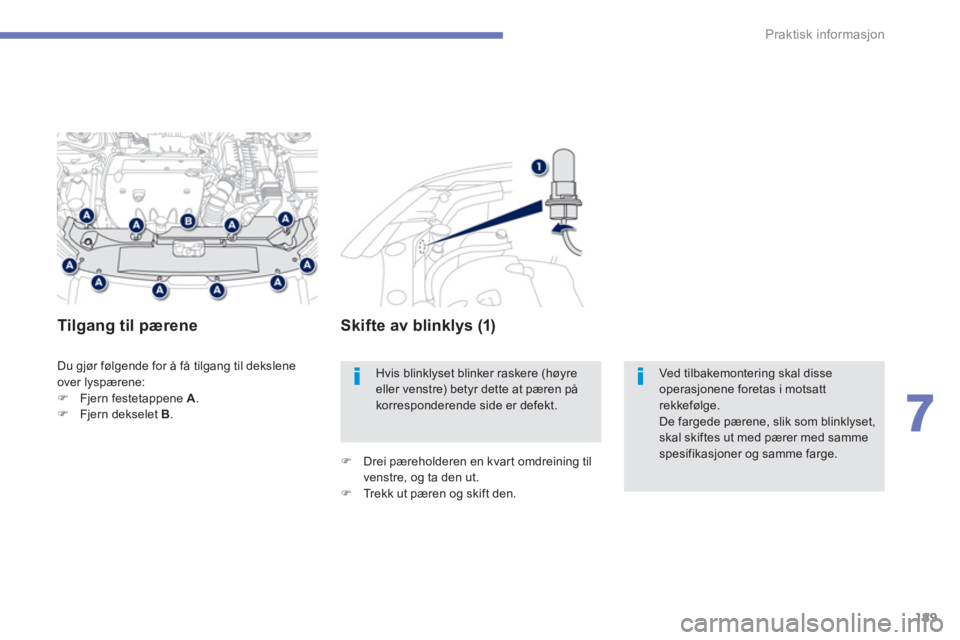

Du gjør følgende for å få tilgang til dekslene
over lyspærene:
)
Fjern festetappene A
.
)
Fjern dekselet B.
Tilgang til pærene
Skifte av blinklys (1)
)
Drei pæreholderen en kvart omdreining til
venstre, og ta den ut.
)
Trekk ut pæren og skift den. Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt. Ved tilbakemontering skal disse
operasjonene foretas i motsatt
rekkefølge.
De fargede pærene, slik som blinklyset,
skal skiftes ut med pærer med samme
spesifikasjoner og samme farge.
Page 192 of 368
190
Praktisk informasjon
Skifte parklys (4)
)
Fjern plastdekslet.
)
Drei pæreholderen til venstre, og fjern den.
)
Ta ut pæren ved å trykke på låsestykket
plassert nede.
)
Skift pæren.
Ved tilbakemontering foretas operasjonene i
omvendt rekkefølge.
Skifte fjernlys (2)
)
Drei pæreholderen en kvart omdreining
mot venstre, og ta den ut.
)
Trekk ut lyspæren og skift den ut.
Ved tilbakemontering følges operasjonene i
omvendt rekkefølge.
Utskifting av kjørelys / parklys
(LED-lyspærer) (6)
For å skifte ut disse lysdiodene, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
Skifte av nærlys (3)
Ved tilbakemontering av lyspærene, kontakt
PEUGEOT eller et kvalifisert verksted.
Henvend deg til et PEUGEOT-verksted eller et
kvalifisert verksted for assistanse ved skifte av
disse pærene.
Skifte av tåkelys (7) /
kjørelys (5)
Page 193 of 368
191
7
Praktisk informasjon
)
Skyv sideblinklyset bakover for å løsne på det.
)
Koble fra kontakten til sideblinklyset.
)
Skift pæren.
Ved tilbakemontering foretas operasjonene i motsatt rekkefølge.
Disse pærene finner du hos din PEUGEOT-forhandler eller hos et kvalifisert verksted.
Skifte av sideblinklys og blinklys
Lys i utvendige speil
For å skifte ut LED-pæren må du kontakte din PEUGEOT-forhandler eller et kvalifisert verksted.
Page 194 of 368
192
Praktisk informasjon

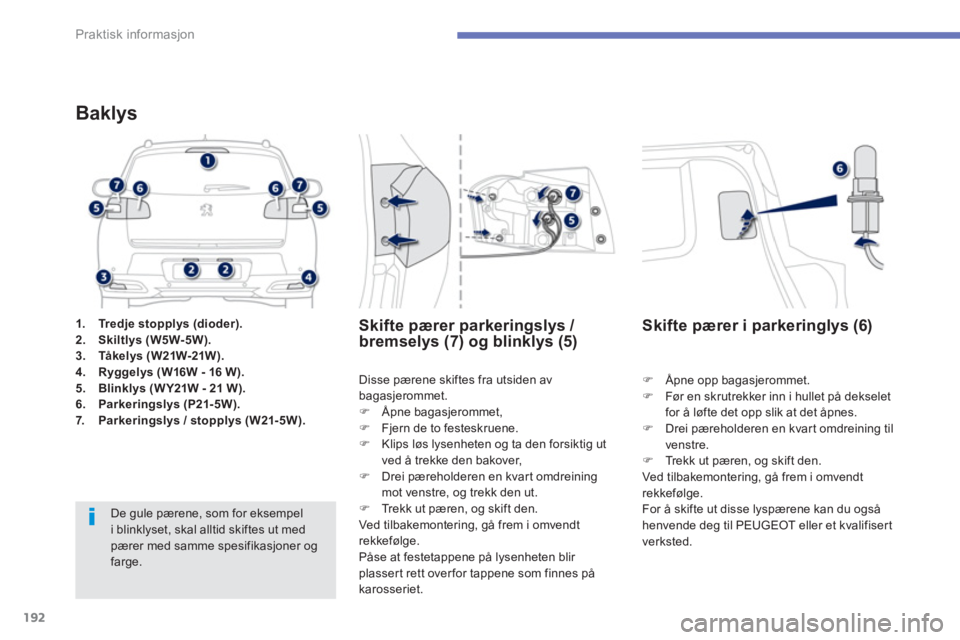

1.
Tredje stopplys (dioder).
2.
Skiltlys (W5W-5W).
3.
TÃ¥kelys (W21W-21W).
4.
Ryggelys (W16W - 16 W).
5.
Blinklys (W Y21W - 21 W).
6.
Parkeringslys (P21- 5W).
7.
Parkeringslys / stopplys (W21- 5W).
Baklys
De gule pærene, som for eksempel
i blinklyset, skal alltid skiftes ut med
pærer med samme spesifikasjoner og
farge.
Disse pærene skiftes fra utsiden av
bagasjerommet.
)
Ã…pne bagasjerommet,
)
Fjern de to festeskruene.
)
Klips løs lysenheten og ta den forsiktig ut
ved å trekke den bakover,
)
Drei pæreholderen en kvart omdreining
mot venstre, og trekk den ut.
)
Trekk ut pæren, og skift den.
Ved tilbakemontering, gå frem i omvendt
rekkefølge.
Påse at festetappene på lysenheten blir
plassert rett over for tappene som finnes på
karosseriet.
Skifte pærer parkeringslys /
bremselys (7) og blinklys (5)
)
Ã…pne opp bagasjerommet.
)
Før en skrutrekker inn i hullet på dekselet
for å løfte det opp slik at det åpnes.
)
Drei pæreholderen en kvart omdreining til
venstre.
)
Trekk ut pæren, og skift den.
Ved tilbakemontering, gå frem i omvendt
rekkefølge.
For å skifte ut disse lyspærene kan du også
henvende deg til PEUGEOT eller et kvalifisert
verksted.
Skifte pærer i parkeringlys (6)
Page 195 of 368
193
7
Praktisk informasjon

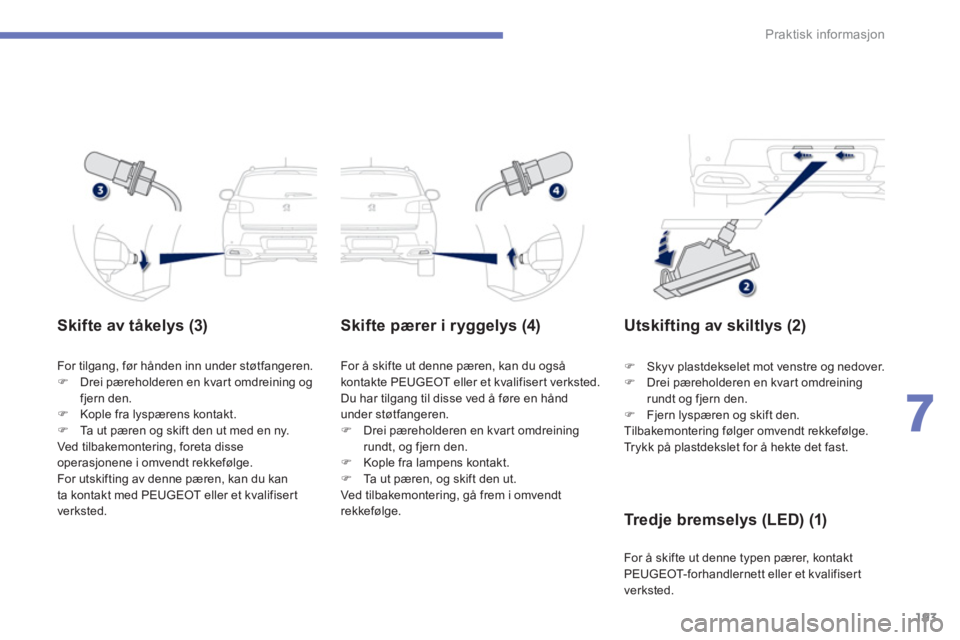

Skifte av tåkelys (3)
For tilgang, før hånden inn under støtfangeren.
)
Drei pæreholderen en kvart omdreining og
fjern den.
)
Kople fra lyspærens kontakt.
)
Ta ut pæren og skift den ut med en ny.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge.
For utskifting av denne pæren, kan du kan
ta kontakt med PEUGEOT eller et kvalifisert
verksted.
Skifte pærer i ryggelys (4)
For å skifte ut denne pæren, kan du også
kontakte PEUGEOT eller et kvalifisert verksted.
Du har tilgang til disse ved å føre en hånd
under støtfangeren.
)
Drei pæreholderen en kvart omdreining
rundt, og fjern den.
)
Kople fra lampens kontakt.
)
Ta ut pæren, og skift den ut.
Ved tilbakemontering, gå frem i omvendt
rekkefølge.
Utskifting av skiltlys (2)
)
Skyv plastdekselet mot venstre og nedover.
)
Drei pæreholderen en kvart omdreining
rundt og fjern den.
)
Fjern lyspæren og skift den.
Tilbakemontering følger omvendt rekkefølge.
Trykk på plastdekslet for å hekte det fast.
Tredje bremselys (LED) (1)
For å skifte ut denne typen pærer, kontakt
PEUGEOT-forhandlernett eller et kvalifisert
verksted.
Page 196 of 368
194
Praktisk informasjon

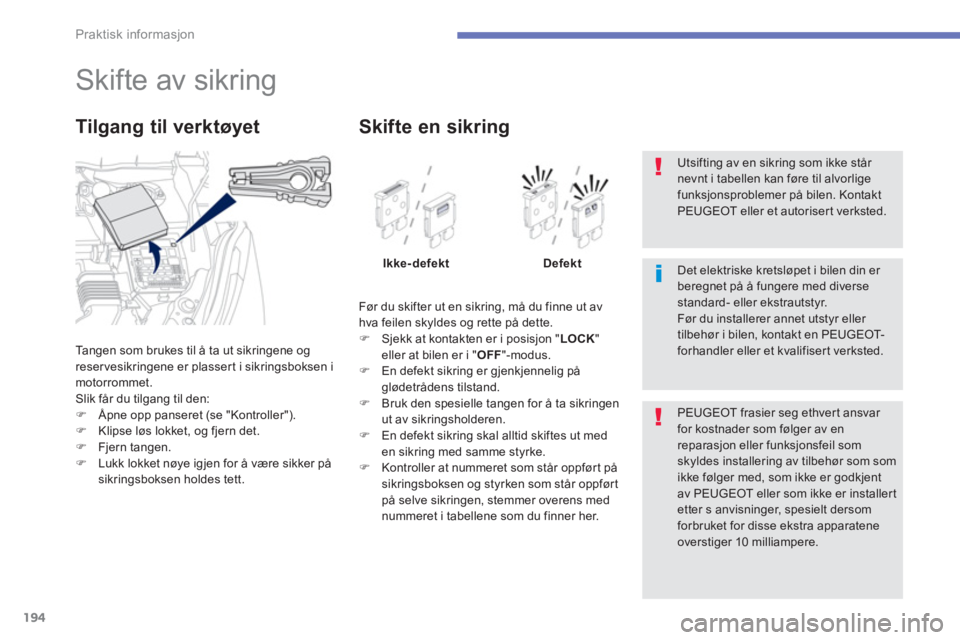

Skifte av sikring
Tangen som brukes til å ta ut sikringene og
reser vesikringene er plassert i sikringsboksen i
motorrommet.
Slik får du tilgang til den:
)
Ã…pne opp panseret (se "Kontroller").
)
Klipse løs lokket, og fjern det.
)
Fjern tangen.
)
Lukk lokket nøye igjen for å være sikker på
sikringsboksen holdes tett.
Tilgang til verktøyet
Før du skifter ut en sikring, må du finne ut av
hva feilen skyldes og rette på dette.
)
Sjekk at kontakten er i posisjon " LOCK
"
eller at bilen er i " OFF
"-modus.
)
En defekt sikring er gjenkjennelig på
glødetrådens tilstand.
)
Bruk den spesielle tangen for å ta sikringen
ut av sikringsholderen.
)
En defekt sikring skal alltid skiftes ut med
en sikring med samme styrke.
)
Kontroller at nummeret som står oppført på
sikringsboksen og styrken som står oppført
på selve sikringen, stemmer overens med
nummeret i tabellene som du finner her.
Skifte en sikring
Ikke- defekt Defekt
PEUGEOT frasier seg ethvert ansvar
for kostnader som følger av en
reparasjon eller funksjonsfeil som
skyldes installering av tilbehør som som
ikke følger med, som ikke er godkjent
av PEUGEOT eller som ikke er installer t
etter s anvisninger, spesielt dersom
forbruket for disse ekstra apparatene
overstiger 10 milliampere.
Det elektriske kretsløpet i bilen din er
beregnet på å fungere med diverse
standard- eller ekstrautstyr.
Før du installerer annet utstyr eller
tilbehør i bilen, kontakt en PEUGEOT-
forhandler eller et kvalifisert verksted.
Utsifting av en sikring som ikke står
nevnt i tabellen kan føre til alvorlige
funksjonsproblemer på bilen. Kontakt
PEUGEOT eller et autorisert verksted.
Page 197 of 368
195
7
Praktisk informasjon
Sikringer i dashbordet
Sikringsboksen er plassert nederst i
dashbordet (på venstre side).
Tilgang til sikringene
)
Klipse løs lokket, og fjern det ved å trekke
det mot deg.
Sikring nr.
Styrke
Funksjoner
1
*
30 A
Vifte i kupeen .
2
15 A
Stopplys, tredje stopplys.
3
10 A
TÃ¥kebaklys.
4
30 A
Vindusvisker foran, vindusspyler.
6
20 A
Sentrallås, elektrisk betjente utvendige speiL.
7
15 A
Bilradio, telematikk, USB-boks, handsfree-sett.
8
7,5 A
Nøkkel med fjernbetjening, styreenhet klimaanlegg,
instrumentpanel, el-vindusheiser, regn- og lyssensor, alarm,
trykknapprad, betjening under rattet.
9
15 A
Lys i kupé og i instrumentpanel.
10
15 A
Var selblink.
11
15 A
Vindusvisker bak.
12
7,5 A
Instrumentpanel, multifunksjonsdisplay, parkeringsassistanse,
varme i seter, avising av bakruten, elektrisk soldeksel,
automatiske regulering av lykter.
13
15 A
Sigarettenner, kontakt for tilbehør.
15
20 A
Elektrisk soldeksel.
16
10 A
Speil utvendig, bilradio.
Page 198 of 368
196
Praktisk informasjon

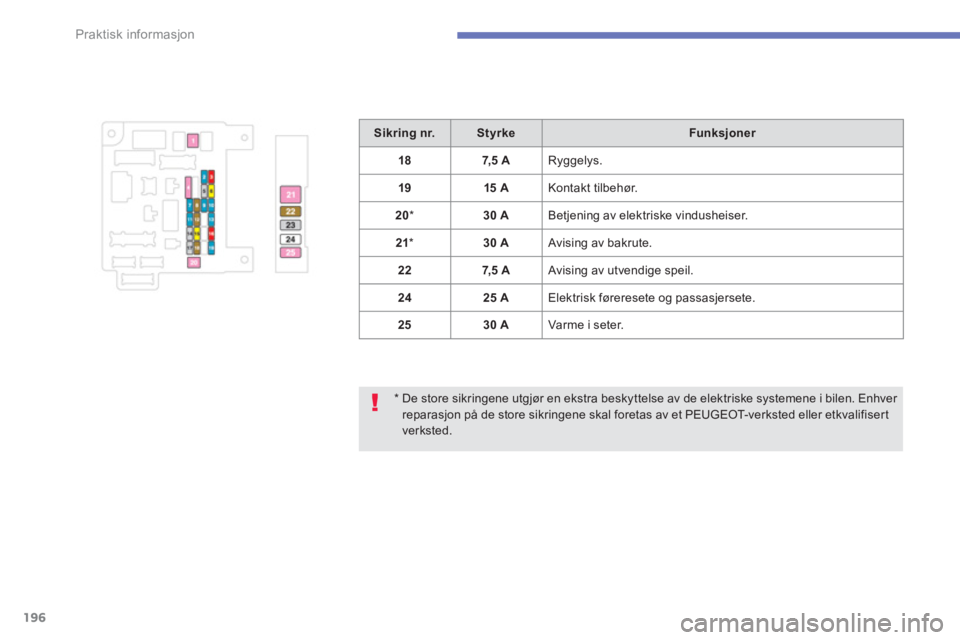

* De store sikringene utgjør en ekstra beskyttelse av de elektriske systemene i bilen. Enhver
reparasjon på de store sikringene skal foretas av et PEUGEOT-verksted eller etkvalifisert
verksted.
Sikring nr.
Styrke
Funksjoner
18
7,5 A
Ryggelys.
19
15 A
Kontakt tilbehør.
20
*
30 A
Betjening av elektriske vindusheiser.
21
*
30 A
Avising av bakrute.
22
7,5 A
Avising av utvendige speil.
24
25 A
Elektrisk føreresete og passasjersete.
25
30 A
Varme i seter.
Page 199 of 368
197
7
Praktisk informasjon

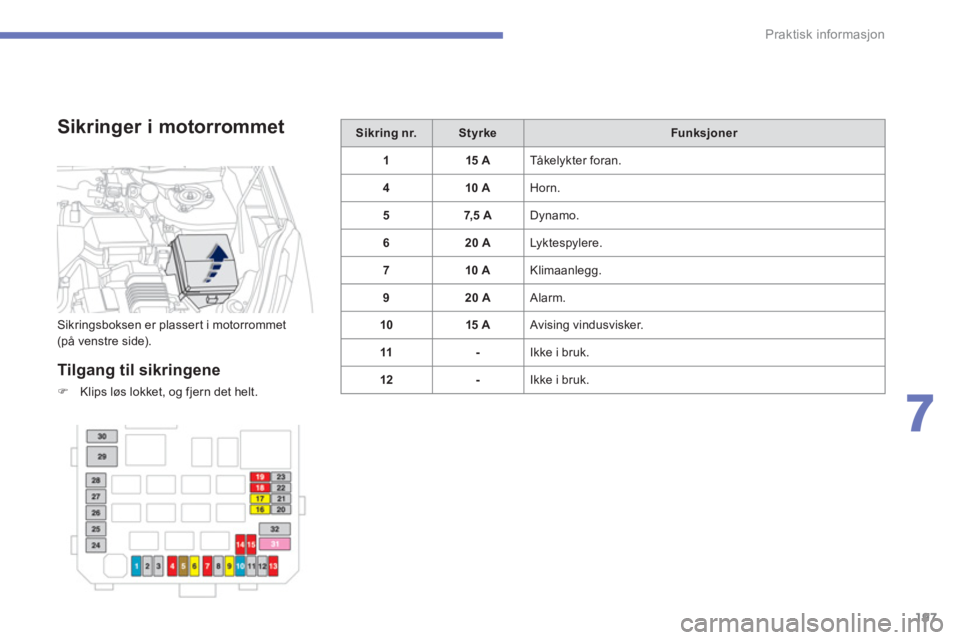

Sikringer i motorrommet
Tilgang til sikringene
)
Klips løs lokket, og fjern det helt.
Sikring nr.
Styrke
Funksjoner
1
15
A
TÃ¥ke ly k te r f o r a n.
4
10 A
Horn.
5
7,5 A
Dynamo.
6
20 A
Ly k te s py l e r e.
7
10 A
Klimaanlegg.
9
20 A
Alarm.
10
15 A
Avising vindusvisker.
11
-
Ikke i bruk.
12
-
Ikke i bruk. Sikringsboksen er plassert i motorrommet
(på venstre side).
Page 200 of 368
198
Praktisk informasjon

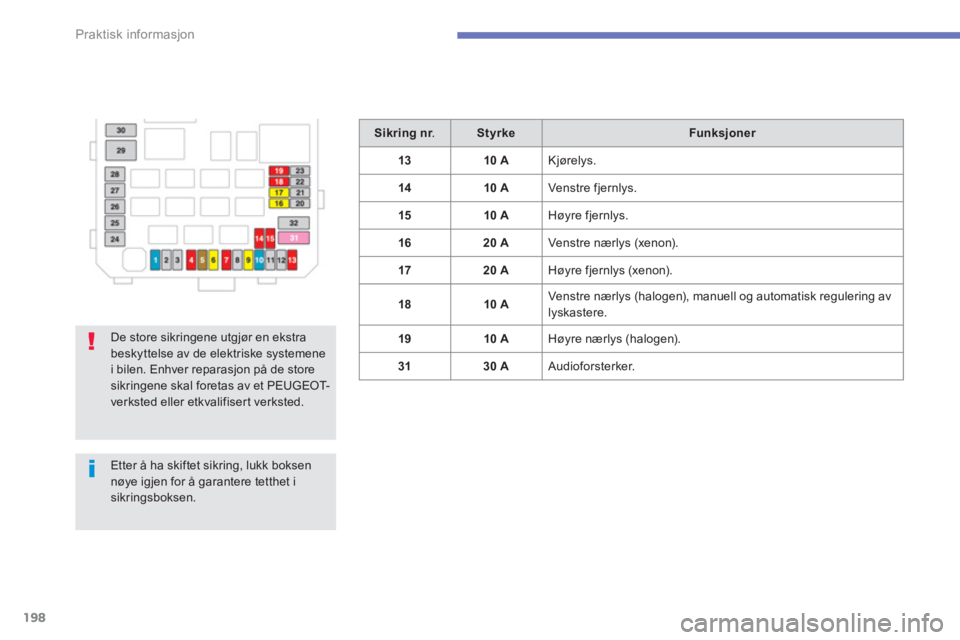

Sikring nr
.
Styrke
Funksjoner
13
10 A
Kjørelys.
14
10 A
Venstre fjernlys.
15
10 A
Høyre fjernlys.
16
20 A
Venstre nærlys (xenon).
17
20 A
Høyre fjernlys (xenon).
18
10 A
Venstre nærlys (halogen), manuell og automatisk regulering av
lyskastere.
19
10 A
Høyre nærlys (halogen).
31
30 A
Audioforsterker.
De store sikringene utgjør en ekstra
beskyttelse av de elektriske systemene
i bilen. Enhver reparasjon på de store
sikringene skal foretas av et PEUGEOT-
verksted eller etkvalifisert verksted.
Etter å ha skiftet sikring, lukk boksen
nøye igjen for å garantere tetthet i
sikringsboksen.
