Page 201 of 368
199
7
Praktične informacije
Rezervni osigurači
Rezervni osigurači su smješteni ispod poklopca
kućišta osigurača u prostoru motora. U poklopcu osigurača nema rezer vnih
osigurača od 7,5 A, 25 A ili 30 A. Ako
pregori jedan od osigurača te jakosti,
zamijenite ga sljedećim osiguračem:
Osigurač od 7,5 A
treba zamijeniti
rezervnim osiguračem od 10 A
,
osigurač od 25 A rezer vnim
osiguračem od 20 A
, a osigurač od
30 A osiguračem audio sustava (br. 31)
.
Broj osigurača
Jakost
33
10 A
34
15 A
35
20 A
Page 202 of 368
200
Praktične informacije

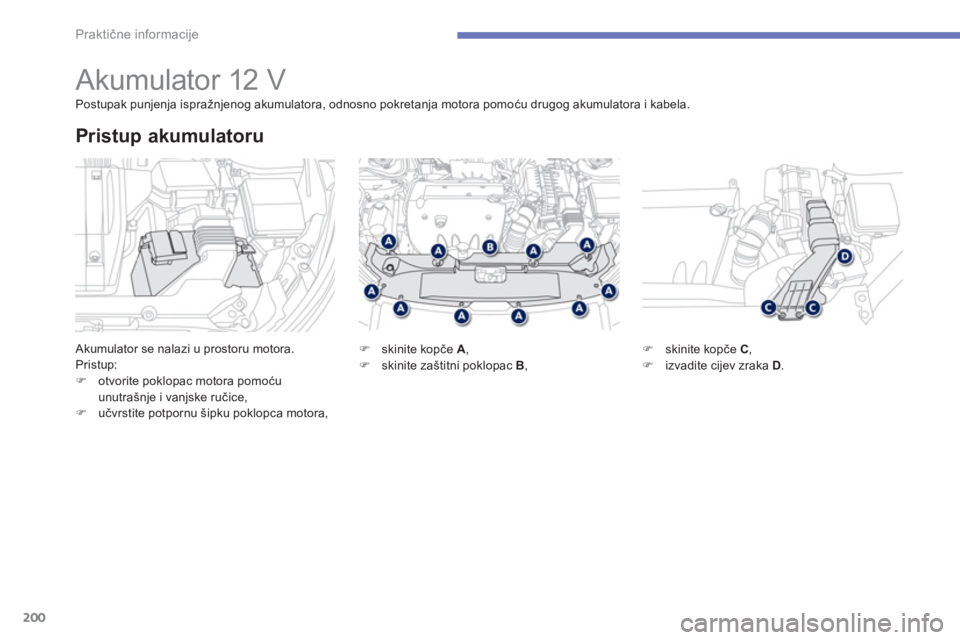

Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Pristup:
)
otvorite poklopac motora pomoću
unutrašnje i vanjske ručice,
)
učvrstite potpornu šipku poklopca motora,
Pristup akumulatoru
Postupak punjenja ispražnjenog akumulatora, odnosno pokretanja motora pomoću drugog akumulatora i kabela.
)
skinite kopče A
,
)
skinite zaštitni poklopac B
,
)
skinite kopče C
,
)
izvadite cijev zraka D
.
Page 203 of 368
201
7
Praktične informacije
Provjerite razinu elektrolita i dolijte ako je
potrebno (vidi "Provjere razine tekućina").

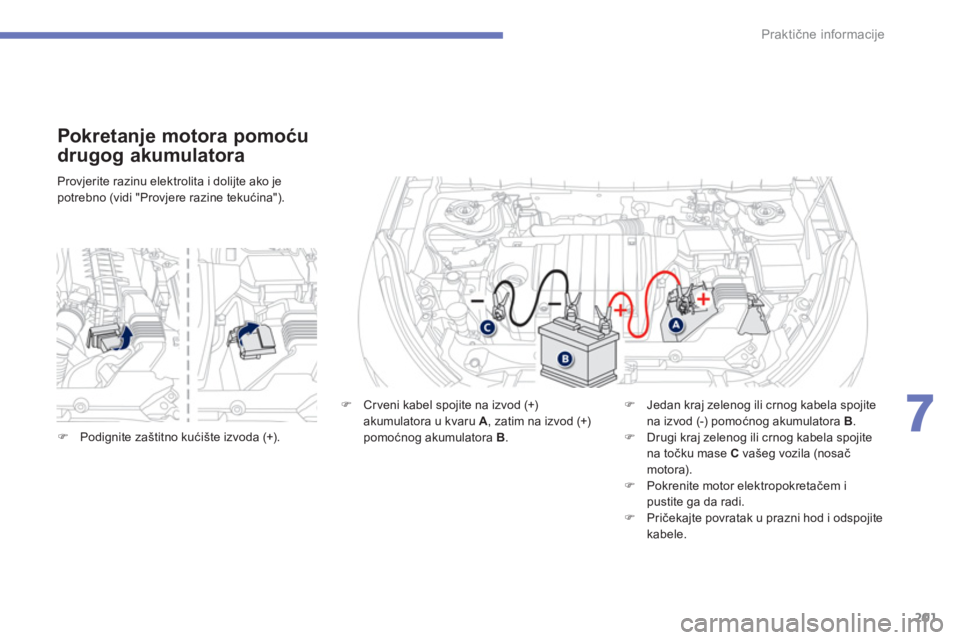

Pokretanje motora pomoću
drugog akumulatora
)
Cr veni kabel spojite na izvod (+)
akumulatora u kvaru A
, zatim na izvod (+)
pomoćnog akumulatora B
.
)
Jedan kraj zelenog ili crnog kabela spojite
na izvod (-) pomoćnog akumulatora B
.
)
Drugi kraj zelenog ili crnog kabela spojite
na točku mase C
vašeg vozila (nosač
motora).
)
Pokrenite motor elektropokretačem i
pustite ga da radi.
)
Pričekajte povratak u prazni hod i odspojite
kabele.
)
Podignite zaštitno kućište izvoda (+).
Page 204 of 368
202
Praktične informacije
Akumulatori sadrže škodljive tvari,
poput sumporne kiseline i olova. Zato se
moraju odlagati u skladu sa zakonskim
odredbama i nikako se ne smiju bacati u
kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Nemojte obrnuti polaritet i koristite isključivo punjač 12 V.
Ne odspajajte stezaljke akumulatora kad motor radi.
Ne punite akumulator bez odspajanja stezaljki.
Ako vozilo ima mjenjač CVT, motor nikada ne pokrećite guranjem vozila.
Ako vozilo ne koristite dulje od mjesec
dana, preporučuje se odspajanje
akumulatora.
Prije odspajanja
Prije odspajanja akumulatora, pričekajte
2 minute nakon prekida kontakta.
Prije odspajanja akumulatora zatvorite
prozore i vrata.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte 1 minutu prije
pokretanja motora, što je potrebno za
inicijalizaciju elektroničkih sustava. Ako i
nakon toga utvrdite neke manje smetnje,
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
)
Ako je potrebno, odspojite akumulator.
)
Napunite ga pridržavajući se uputa
proizvođača punjača.
)
Pri ponovnom spajanju akumulatora,
počnite s izvodom (-).
)
Provjerite čistoću izvoda i stezaljki. Ako su
prekriveni sulfatom (bjelkaste ili zelenkaste
naslage), skinite ih i očistite.

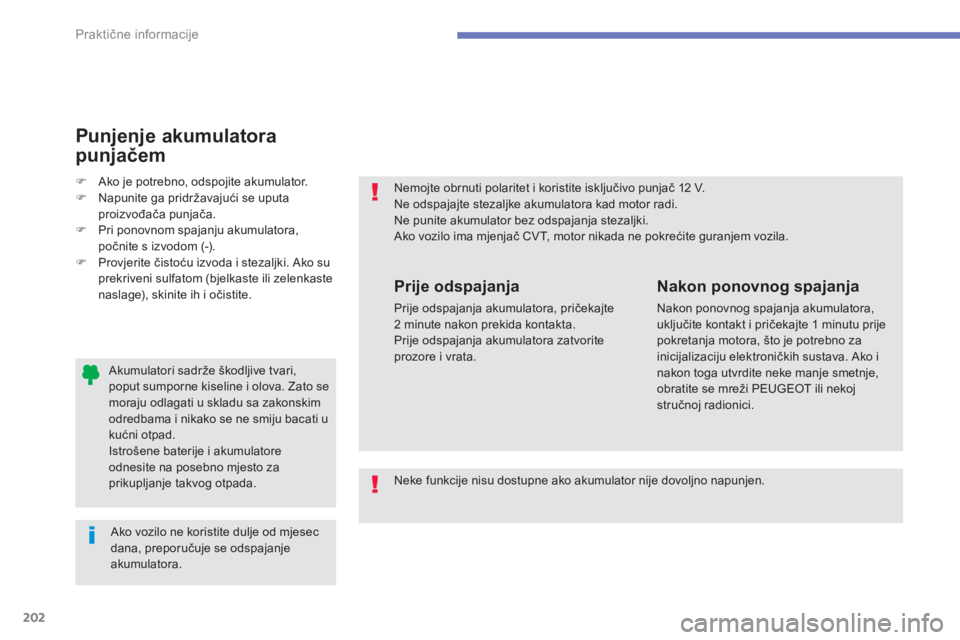

Punjenje akumulatora
punjačem
Neke funkcije nisu dostupne ako akumulator nije dovoljno napunjen.
Page 205 of 368
203
7
Praktične informacije

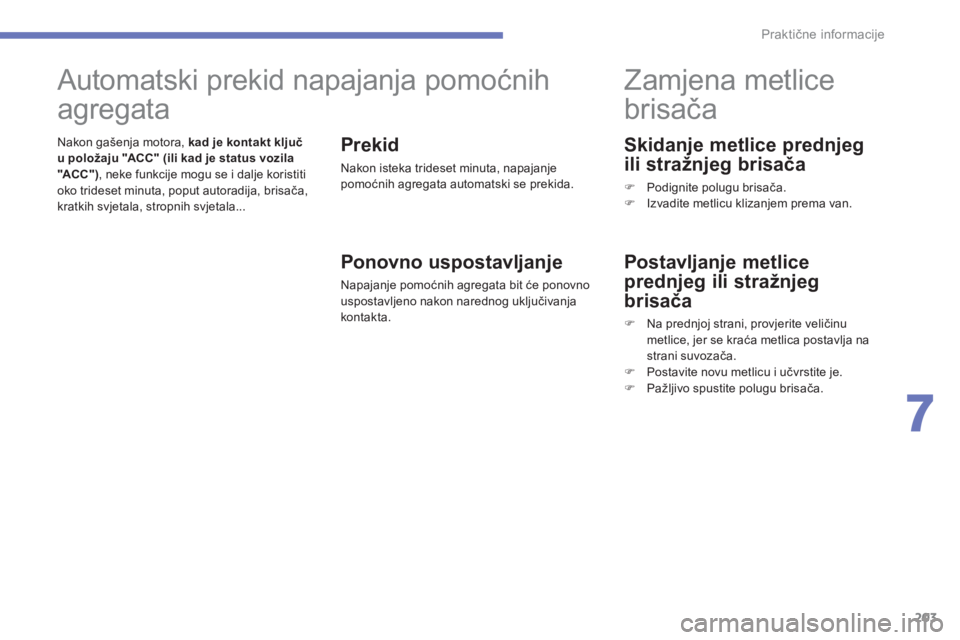

Skidanje metlice prednjeg
ili stražnjeg brisača
)
Podignite polugu brisača.
)
Izvadite metlicu klizanjem prema van.
Zamjena metlice
brisača
Postavljanje metlice
prednjeg ili stražnjeg
brisača
)
Na prednjoj strani, provjerite veličinu
metlice, jer se kraća metlica postavlja na
strani suvozača.
)
Postavite novu metlicu i učvrstite je.
)
Pažljivo spustite polugu brisača.
Automatski prekid napajanja pomoćnih
agregata
Nakon gašenja motora, kad je kontakt ključ
u položaju "ACC" (ili kad je status vozila
"ACC " )
, neke funkcije mogu se i dalje koristiti
oko trideset minuta, poput autoradija, brisača,
kratkih svjetala, stropnih svjetala...
Prekid
Nakon isteka trideset minuta, napajanje
pomoćnih agregata automatski se prekida.
Ponovno uspostavljanje
Napajanje pomoćnih agregata bit će ponovno
uspostavljeno nakon narednog uključivanja
kontakta.
Page 206 of 368
204
Praktične informacije

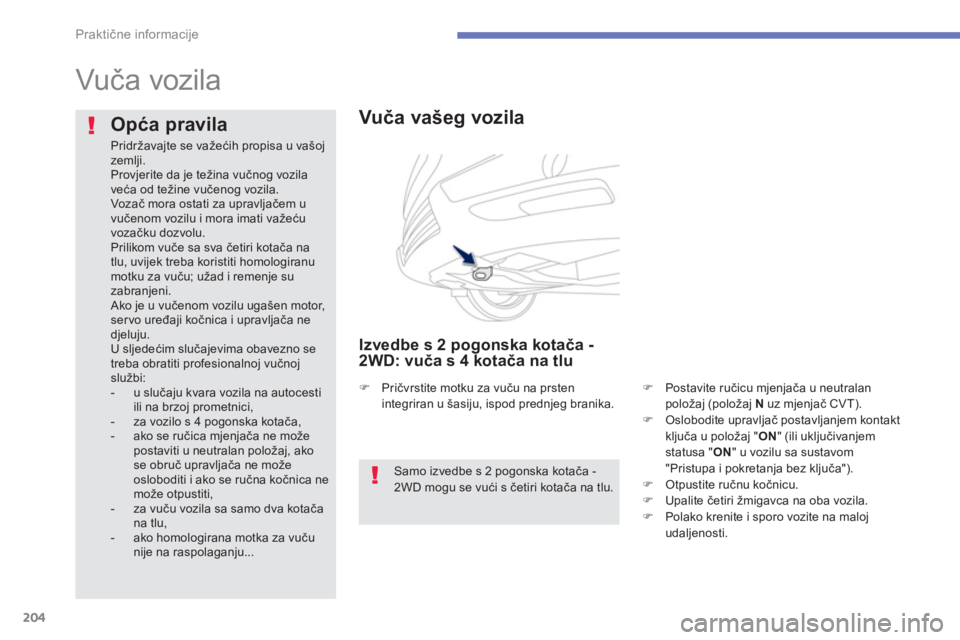

Vuča vozila
Vuča vašeg vozila
Izvedbe s 2 pogonska kotača -
2WD: vuča s 4 kotača na tlu
)
Postavite ručicu mjenjača u neutralan
položaj (položaj N
uz mjenjač CVT).
)
Oslobodite upravljač postavljanjem kontakt
ključa u položaj " ON
" (ili uključivanjem
statusa " ON
" u vozilu sa sustavom
"Pristupa i pokretanja bez ključa").
)
Otpustite ručnu kočnicu.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na maloj
udaljenosti.
Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na
tlu, uvijek treba koristiti homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Ako je u vučenom vozilu ugašen motor,
ser vo uređaji kočnica i upravljača ne
djeluju.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj
službi:
- u slučaju kvara vozila na autocesti
ili na brzoj prometnici,
- za vozilo s 4 pogonska kotača,
- ako se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica ne
može otpustiti,
- za vuču vozila sa samo dva kotača
na tlu,
- ako homologirana motka za vuču
nije na raspolaganju...
Samo izvedbe s 2 pogonska kotača -
2WD mogu se vući s četiri kotača na tlu.
)
Pričvrstite motku za vuču na prsten
integriran u šasiju, ispod prednjeg branika.

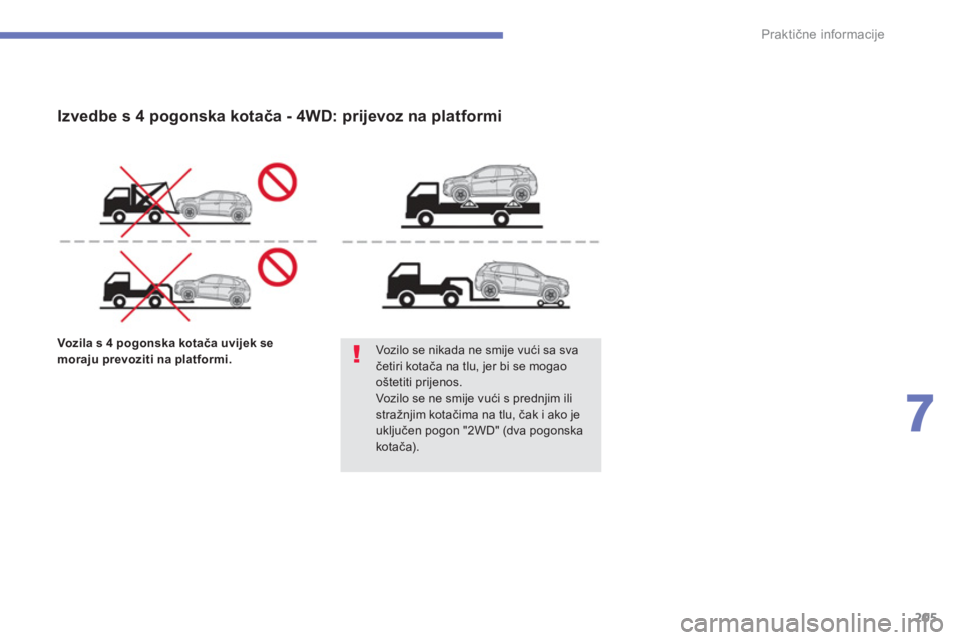

Page 207 of 368
205
7
Praktične informacije
Vozila s 4 pogonska kotača uvijek se
moraju
prevoziti na platformi.
Vozilo se nikada ne smije vući sa sva
četiri kotača na tlu, jer bi se mogao
oštetiti prijenos.
Vozilo se ne smije vući s prednjim ili
stražnjim kotačima na tlu, čak i ako je
uključen pogon "2WD" (dva pogonska
kotača).
Izvedbe s 4 pogonska kotača - 4WD: prijevoz na platformi
Page 208 of 368
206
Praktične informacije
Vuča drugog vozila
)
Na stražnjem braniku skinite poklopac
povlačenjem njegovog donjeg dijela
polugom dizalice 1
.
)
Zavrnite prsten za vuču 2
do kraja ključem
za skidanje kotača 3
.
)
Postavite motku za vuču.
)
Upalite četiri žmigavca na oba vozila.
)
Polako krenite i sporo vozite na maloj
udaljenosti.
Pristup alatu
Prsten za vuču i alat smješteni su ispod
podnice prtljažnika.
Pristup:
)
otvorite prtljažnik,
)
podignite podnicu i izvadite je,
)
izvadite prsten za vuču i potreban alat.
Popis alata
1.
Poluga s dizalicom.
2.
Prsten za vuču.
3.
Ključ za skidanje kotača.
Page 209 of 368
207
7
Praktične informacije

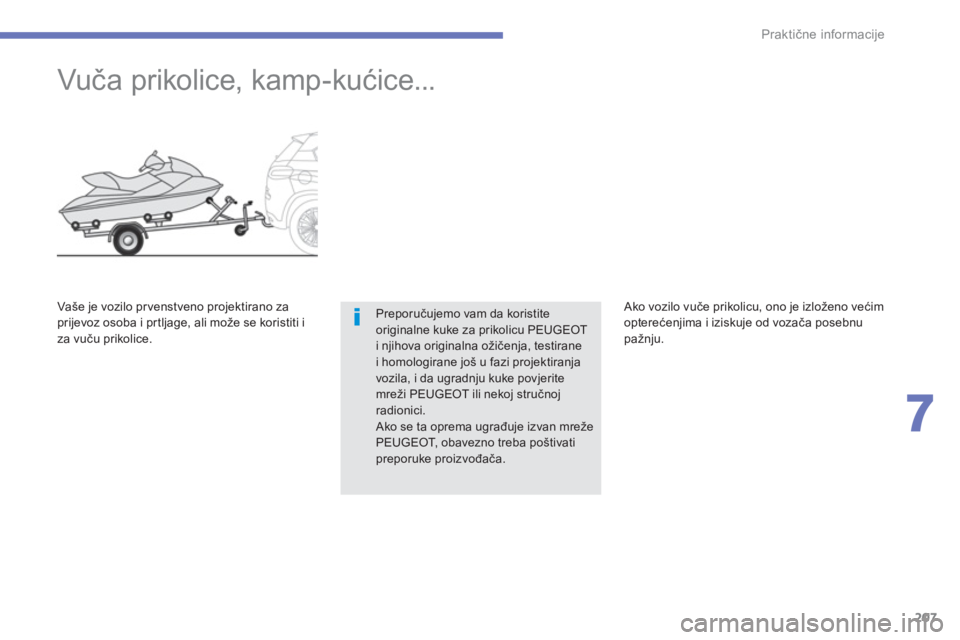

Vuča prikolice, kamp-kućice...
Preporučujemo vam da koristite
originalne kuke za prikolicu PEUGEOT
i njihova originalna ožičenja, testirane
i homologirane još u fazi projektiranja
vozila, i da ugradnju kuke povjerite
mreži PEUGEOT ili nekoj stručnoj
radionici.
Ako se ta oprema ugrađuje izvan mreže
PEUGEOT, obavezno treba poštivati
preporuke proizvođača.
Vaše je vozilo pr venstveno projektirano za
prijevoz osoba i prtljage, ali može se koristiti i
za vuču prikolice. Ako vozilo vuče prikolicu, ono je izloženo većim
opterećenjima i iziskuje od vozača posebnu
pažnju.
Page 210 of 368
208Praktične informacije

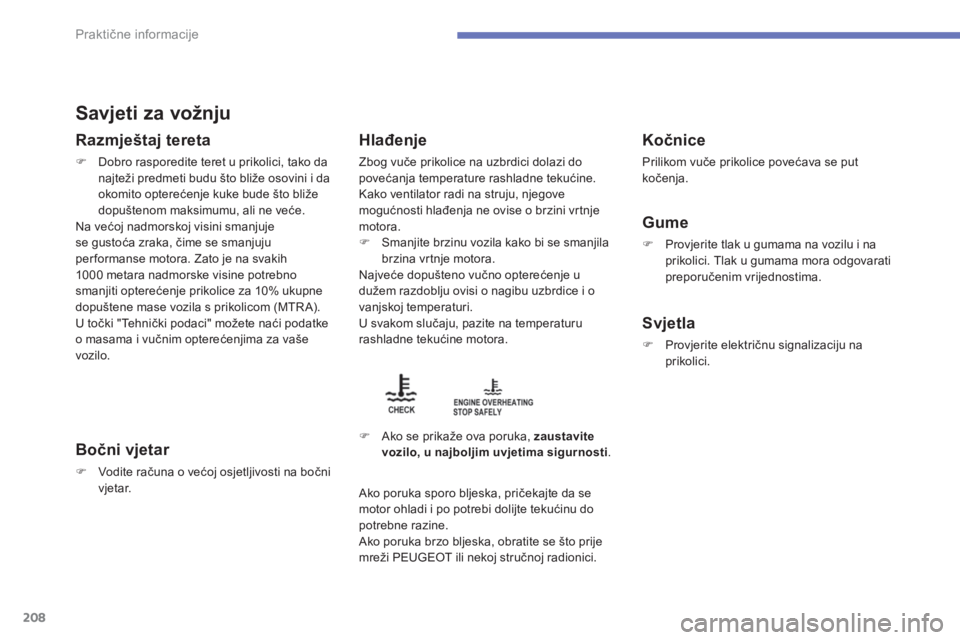

Savjeti za vožnju
Razmještaj tereta
)
Dobro rasporedite teret u prikolici, tako da
najteži predmeti budu što bliže osovini i da
okomito opterećenje kuke bude što bliže
dopuštenom maksimumu, ali ne veće.
Na većoj nadmorskoj visini smanjuje
se gustoća zraka, čime se smanjuju
per formanse motora. Zato je na svakih
1000 metara nadmorske visine potrebno
smanjiti opterećenje prikolice za 10% ukupne
dopuštene mase vozila s prikolicom (MTR A).
U točki "Tehnički podaci" možete naći podatke
o masama i vučnim opterećenjima za vaše
vozilo.
Bočni vjetar
)
Vodite računa o većoj osjetljivosti na bočni
vjetar.
Hlađenje
Zbog vuče prikolice na uzbrdici dolazi do
povećanja temperature rashladne tekućine.
Kako ventilator radi na struju, njegove
mogućnosti hlađenja ne ovise o brzini vrtnje
motora.
)
Smanjite brzinu vozila kako bi se smanjila
brzina vrtnje motora.
Najveće dopušteno vučno opterećenje u
dužem razdoblju ovisi o nagibu uzbrdice i o
vanjskoj temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
)
Ako se prikaže ova poruka, zaustavite
vozilo, u najboljim uvjetima sigurnosti
.
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Gume
)
Provjerite tlak u gumama na vozilu i na
prikolici. Tlak u gumama mora odgovarati
preporučenim vrijednostima.
Svjetla
)
Provjerite električnu signalizaciju na
prikolici.
Ako poruka sporo bljeska, pričekajte da se
motor ohladi i po potrebi dolijte tekućinu do
potrebne razine.
Ako poruka brzo bljeska, obratite se što prije
mreži PEUGEOT ili nekoj stručnoj radionici.
