PEUGEOT 4008 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 4008, Model: PEUGEOT 4008 2014Pages: 368, PDF Size: 20.45 MB
Page 191 of 368
189
7
Praktične informacije
Za pristup zaštitnim poklopcima žarulja
potrebno je učiniti sljedeće:
)
Skinite zatike za pridržavanje A
.
)
Skinite zaštitni poklopac B
.
Pristup žaruljama
Zamjena žarulje pokazivača
smjera (1)
)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.
)
Izvadite neispravnu žarulju i zamijenite je. Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani. Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.

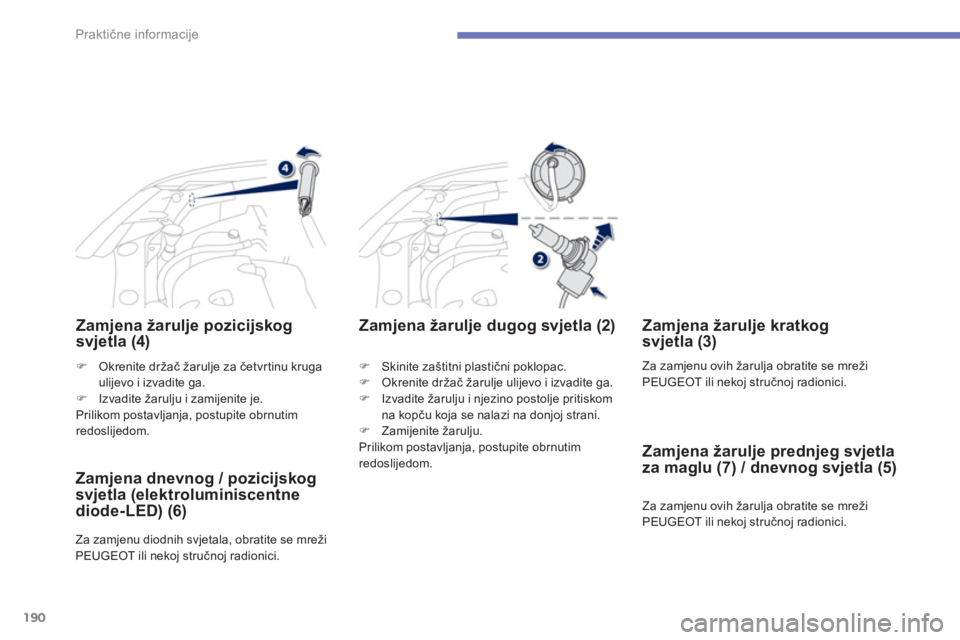

Page 192 of 368
190
Praktične informacije
Zamjena žarulje pozicijskog
svjetla (4)
)
Skinite zaštitni plastični poklopac.
)
Okrenite držač žarulje ulijevo i izvadite ga.
)
Izvadite žarulju i njezino postolje pritiskom
na kopču koja se nalazi na donjoj strani.
)
Zamijenite žarulju.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla (2)
)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Zamjena dnevnog / pozicijskog
svjetla (elektroluminiscentne
diode-LED) (6)
Za zamjenu diodnih svjetala, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje kratkog
svjetla (3)
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje prednjeg svjetla
za maglu (7) / dnevnog svjetla (5)
Page 193 of 368
191
7
Praktične informacije
)
Izvadite bočni pokazivač smjera guranjem prema natrag.
)
Odspojite konektor pokazivača smjera.
)
Zamijenite blok pokazivača smjera.
Pri postavljanju, postupite obrnutim redoslijedom.
Nove bočne pokazivače smjera možete nabaviti u mreži PEUGEOT ili u nekoj stručnoj radionici.
Zamjena bočnog pokazivača smjera
Spot svjetla na vanjskim retrovizorima
Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži PEUGEOT ili nekoj stručnoj
radionici.

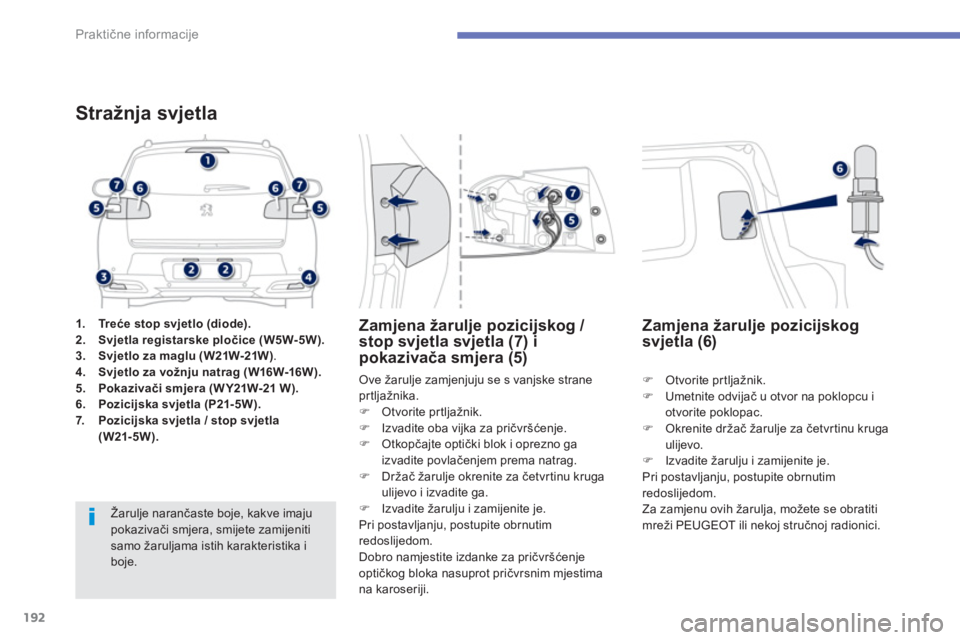

Page 194 of 368
192
Praktične informacije
1.
Tr eće stop svjetlo (diode).
2.
Svjetla registarske pločice (W5W- 5W).
3.
Svjetlo za maglu (W21W-21W)
.
4.
Svjetlo za vožnju natrag (W16W-16W).
5.
Pokazivači smjera (W Y21W-21 W).
6.
Pozicijska svjetla (P21- 5W).
7.
Pozicijska svjetla / stop svjetla
(W21-5W).
Stražnja svjetla
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Ove žarulje zamjenjuju se s vanjske strane
prtljažnika.
)
Otvorite prtljažnik.
)
Izvadite oba vijka za pričvršćenje.
)
Otkopčajte optički blok i oprezno ga
izvadite povlačenjem prema natrag.
)
Držač žarulje okrenite za četvrtinu kruga
ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Dobro namjestite izdanke za pričvršćenje
optičkog bloka nasuprot pričvrsnim mjestima
na karoseriji.
Zamjena žarulje pozicijskog /
stop svjetla svjetla (7) i
pokazivača smjera (5)
)
Otvorite prtljažnik.
)
Umetnite odvijač u otvor na poklopcu i
otvorite poklopac.
)
Okrenite držač žarulje za četvrtinu kruga
ulijevo.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja, možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje pozicijskog
svjetla (6)

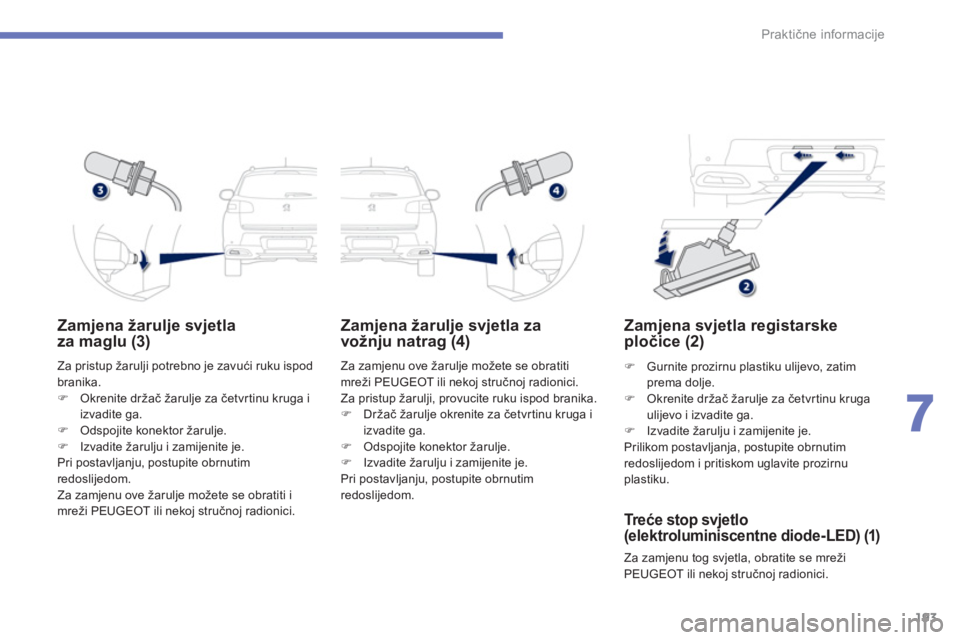

Page 195 of 368
193
7
Praktične informacije
Zamjena žarulje svjetla
za maglu (3)
Za pristup žarulji potrebno je zavući ruku ispod
branika.
)
Okrenite držač žarulje za četvrtinu kruga i
izvadite ga.
)
Odspojite konektor žarulje.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ove žarulje možete se obratiti i
mreži PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje svjetla za
vožnju natrag (4)
Za zamjenu ove žarulje možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Za pristup žarulji, provucite ruku ispod branika.
)
Držač žarulje okrenite za četvrtinu kruga i
izvadite ga.
)
Odspojite konektor žarulje.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena svjetla registarske
pločice (2)
)
Gurnite prozirnu plastiku ulijevo, zatim
prema dolje.
)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.
)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom i pritiskom uglavite prozirnu
plastiku.
Tr eće stop svjetlo
(elektroluminiscentne diode-LED) (1)
Za zamjenu tog svjetla, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Page 196 of 368
194
Praktične informacije
Zamjena osigurača
Štipaljka za vađenje osigurača i rezer vni
osigurači nalaze se u kućištu osigurača u
prostoru motora.
Pristup:
)
Otvorite poklopac motora (vidi točku
"Provjere").
)
Otkopčajte poklopac i skinite ga.
)
Izvadite štipaljku.
)
Vrlo pažljivo zatvorite poklopac kako bi se
osiguralo brtvljenje kućišta osigurača.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
)
Provjerite da je kontakt brava u položaju
" LOCK
" ili da je status vozila " OFF
".
)
Utvrdite koji je osigurač pregorio provjerom
stanja niti osigurača.
)
Za vađenje osigurača iz ležišta koristite
posebnu štipaljku.
)
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
)
Provjerite podudarnost između broja
ugraviranog na kućištu, jakosti ugravirane
na gornjem dijelu i narednih tablica.
Zamjena osigurača
Ispravan Neispravan
PEUGEOT otklanja svaku odgovornost
za troškove nastale zbog popravka
vozila ili zbog neispravnosti uzrokovane
ugradnjom dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10 miliampera.
Električni krug u vašem vozilu
projektiran je tako da radi sa serijskom i
s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
PEUGEOT ili nekoj stručnoj radionici.
Ako se zamijeni neki osigurač koji nije
naveden u narednim tablicama, to bi
moglo uzrokovati težu neispravnost
u vašem vozilu. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

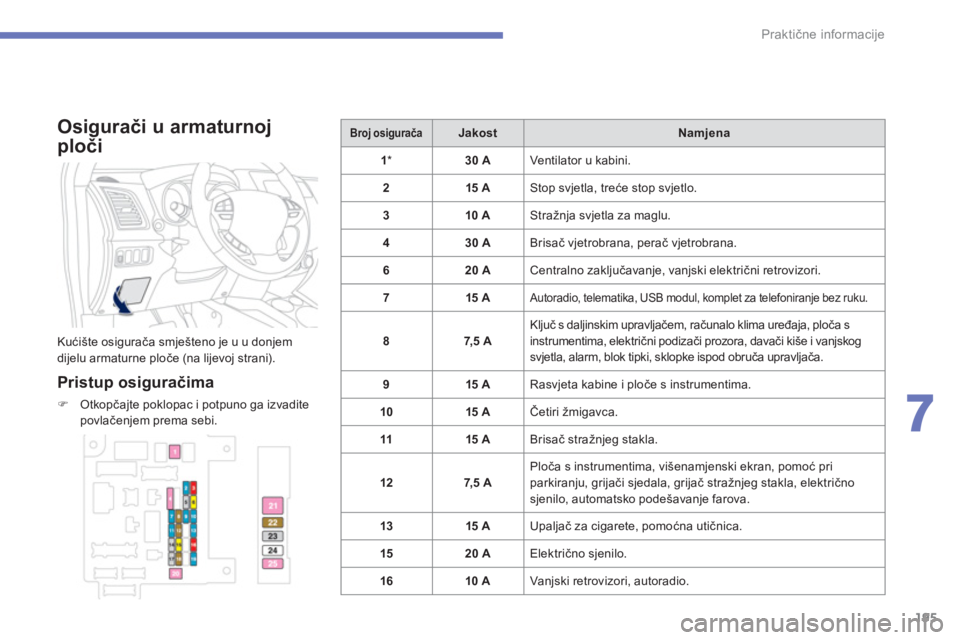

Page 197 of 368
195
7
Praktične informacije
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u u donjem
dijelu armaturne ploče (na lijevoj strani).
Pristup osiguračima
)
Otkopčajte poklopac i potpuno ga izvadite
povlačenjem prema sebi.
Broj osigurača
Jakost
Namjena
1
*
30 A
Ventilator u kabini.
2
15 A
Stop svjetla, treće stop svjetlo.
3
10 A
Stražnja svjetla za maglu.
4
30 A
Brisač vjetrobrana, perač vjetrobrana.
6
20 A
Centralno zaključavanje, vanjski električni retrovizori.
7
15 A
Autoradio, telematika, USB modul, komplet za telefoniranje bez ruku.
8
7,5 A
Ključ s daljinskim upravljačem, računalo klima uređaja, ploča s
instrumentima, električni podizači prozora, davači kiše i vanjskog
svjetla, alarm, blok tipki, sklopke ispod obruča upravljača.
9
15 A
Rasvjeta kabine i ploče s instrumentima.
10
15 A
Četiri žmigavca.
11
15 A
Brisač stražnjeg stakla.
12
7,5 A
Ploča s instrumentima, višenamjenski ekran, pomoć pri
parkiranju, grijači sjedala, grijač stražnjeg stakla, električno
sjenilo, automatsko podešavanje farova.
13
15 A
Upaljač za cigarete, pomoćna utičnica.
15
20 A
Električno sjenilo.
16
10 A
Vanjski retrovizori, autoradio.

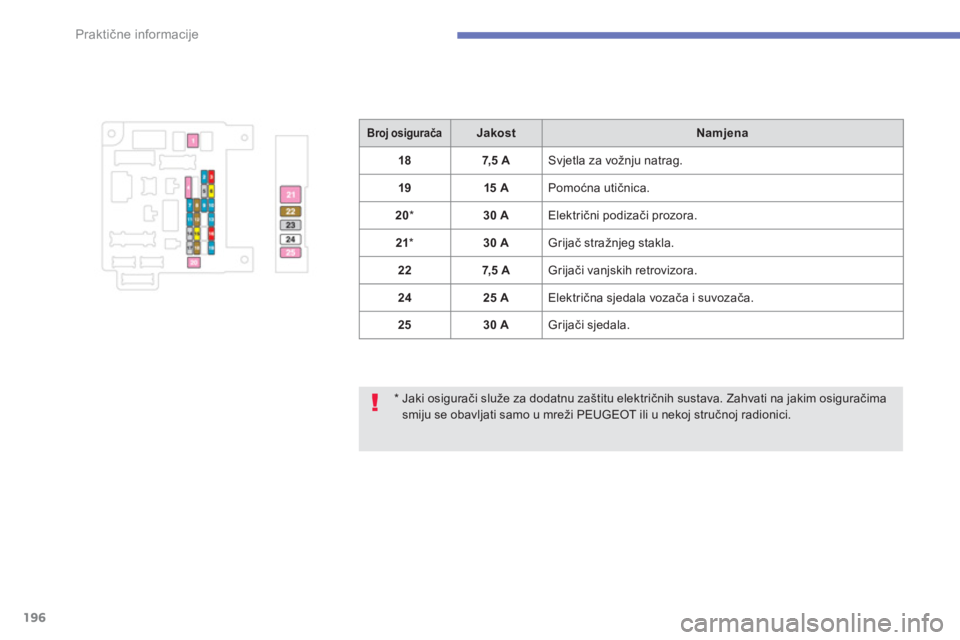

Page 198 of 368
196
Praktične informacije
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima
smiju se obavljati samo u mreži PEUGEOT ili u nekoj stručnoj radionici.
Broj osigurača
Jakost
Namjena
18
7,5 A
Svjetla za vožnju natrag.
19
15 A
Pomoćna utičnica.
20
*
30 A
Električni podizači prozora.
21
*
30 A
Grijač stražnjeg stakla.
22
7,5 A
Grijači vanjskih retrovizora.
24
25 A
Električna sjedala vozača i suvozača.
25
30 A
Grijači sjedala.

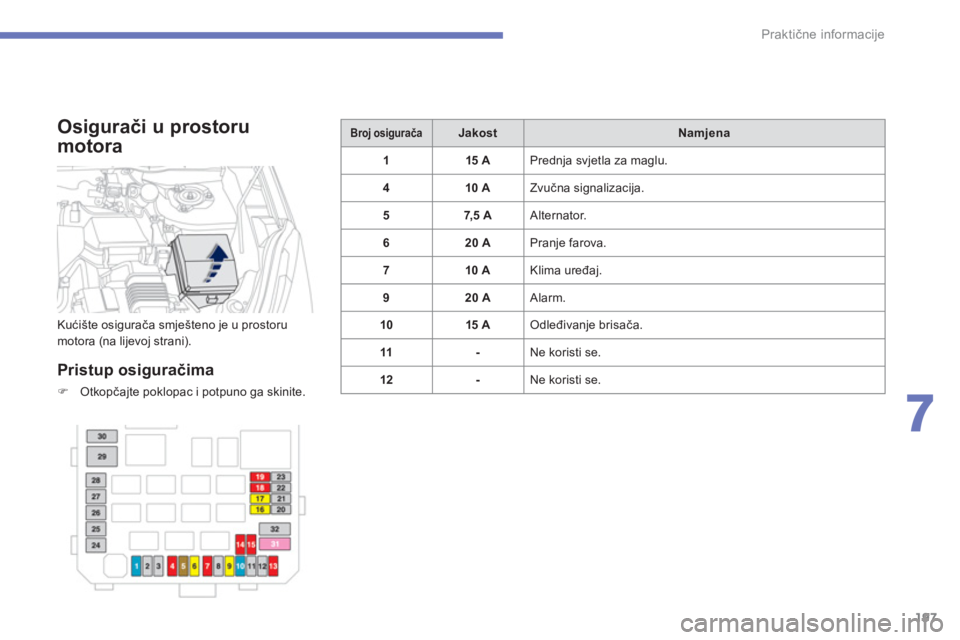

Page 199 of 368
197
7
Praktične informacije
Osigurači u prostoru
motora
Pristup osiguračima
)
Otkopčajte poklopac i potpuno ga skinite.
Broj osigurača
Jakost
Namjena
1
15 A
Prednja svjetla za maglu.
4
10 A
Zvučna signalizacija.
5
7,5 A
Alternator.
6
20 A
Pranje farova.
7
10 A
Klima uređaj.
9
20 A
Alarm.
10
15 A
Odleđivanje brisača.
11
-
Ne koristi se.
12
-
Ne koristi se. Kućište osigurača smješteno je u prostoru
motora (na lijevoj strani).

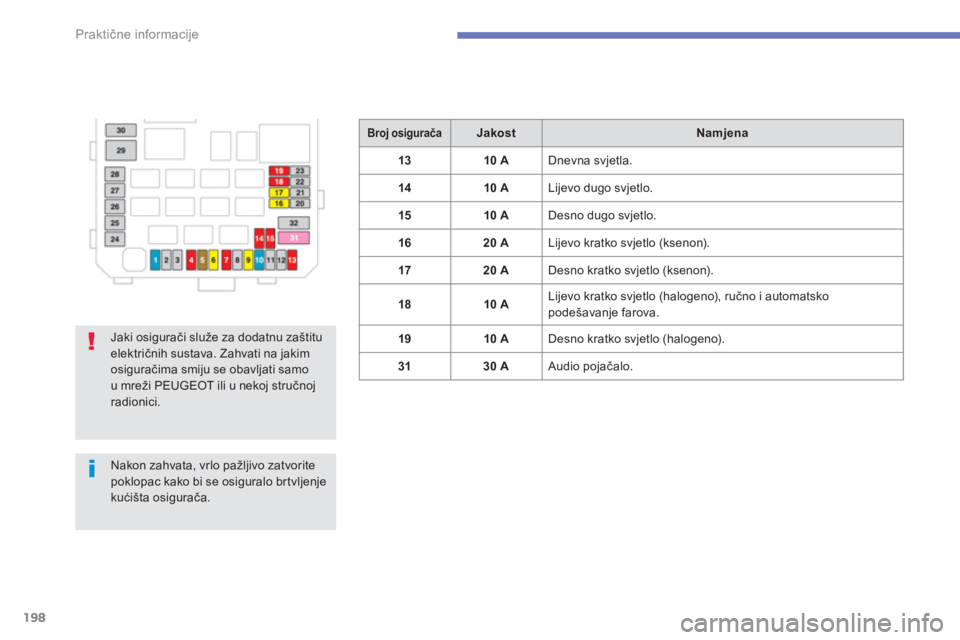

Page 200 of 368
198
Praktične informacije
Broj osigurača
Jakost
Namjena
13
10 A
Dnevna svjetla.
14
10 A
Lijevo dugo svjetlo.
15
10 A
Desno dugo svjetlo.
16
20 A
Lijevo kratko svjetlo (ksenon).
17
20 A
Desno kratko svjetlo (ksenon).
18
10 A
Lijevo kratko svjetlo (halogeno), ručno i automatsko
podešavanje farova.
19
10 A
Desno kratko svjetlo (halogeno).
31
30 A
Audio pojačalo.
Jaki osigurači služe za dodatnu zaštitu
električnih sustava. Zahvati na jakim
osiguračima smiju se obavljati samo
u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Nakon zahvata, vrlo pažljivo zatvorite
poklopac kako bi se osiguralo brtvljenje
kućišta osigurača.
