Peugeot 406 2002.5 Ръководство за експлоатация (in Bulgarian)

29-07-2002
ДВУГОРИВНА МОДИФИКАЦИЯ БЕНЗИН / ГАЗ167
Спукване на гума
Изотермична кутия за
подреждане
Тя е разположена в багажника и
съдържа : флакони за временна поправка
на гуми 1(вашият 406 ГАЗ не
разполага с резервна гума),
адапторите 2, необходими в
някои държави за зареждане
на резервоара с газ,
халка за теглене 3.
Предпазители
Функциите на газовата система са
защитени от двата предпазителяAв кутията с предпазители,
разположена в двигателния отсек.
Използване на флаконите запоправка
(вижте също инструкциите за
употреба, написани на етикета на
флакона)
извадете, ако е възможно,
предмета, причинил спукването,
завъртете колелото така, че
винтила да е в положение като
цифрите 2 или 10 на часовника,
разклатете силно флакона
преди употреба. При много
студено време, затоплете
флакона в ръце за няколкоминути ,
зъдръжте винтила с една ръка,
а с другата вкарайте със сила
накрайника за впръскване на
флакона върху винтила, като
ги центрирате в една линия,
натиснете силно и задръжте за
една минута ,
извършете същата операция с
втория флакон, след което
карайте с умерена скорост до
най. близкия сервиз.
Флаконите позволяват да
извършите временна поправка.
След тяхното използване е
необходимо да смените гумата.
Флаконите са под налягане и
не бива да се излагат на
температура по-висока от 50 ¡C.
Необходимо е да се пазят от
горещина и да се съхраняват
в изотермичната кутия за
подреждане.

Специалните крушки
тип "амбра" трябва да
се заменят само с
крушки със същите
характеристики и цвят.
При някои климатични условия
(ниски температури, влажност) ,
наличието на влага от
вътрешната страна на
стъклата на фаровете енормално ; тя изчезва няколко
минути след включването нафаровете .

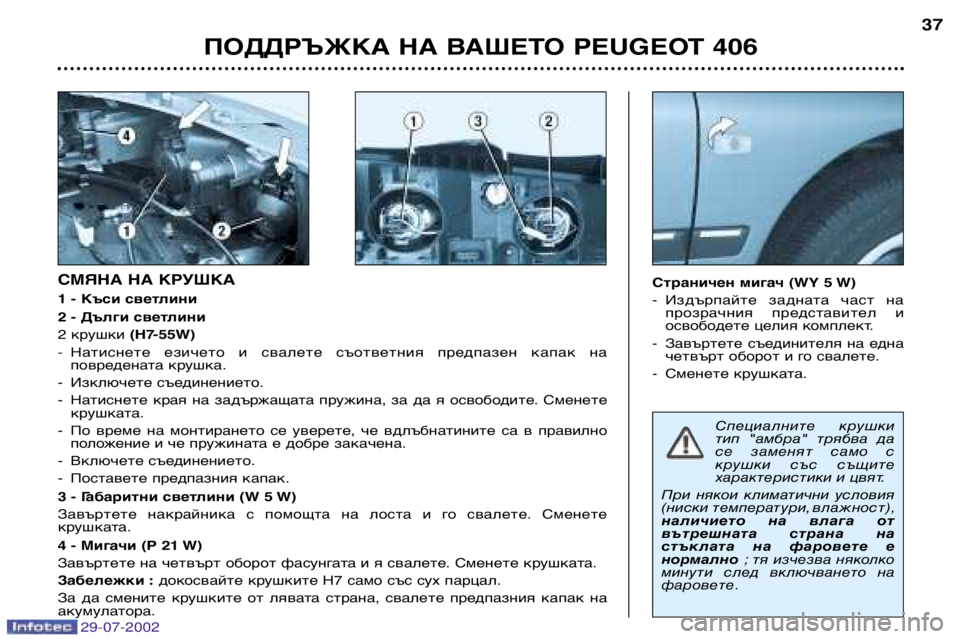

СМЯНА НА КРУШКА
1 - Къси светлини
2 - Дълги светлини 2 крушки (H7-55W)
- Натиснете езичето и свалете съответния предпазен капак на
повредената крушка.
- Изключете съединението.
- Натиснете края на задържащата пружина, за да я освободите. Сменете крушката.
- По време на монтирането се уверете, че вдлъбнатините са в правилно положение и че пружината е добре закачена.
- Включете съединението.
- Поставете предпазния капак.
3 - Габаритни светлини (W 5 W)
Завъртете накрайника с помощта на лоста и го свалете. Сменете
крушката.
4 - Мигачи (P 21 W)
Завъртете на четвърт оборот фасунгата и я свалете. Сменете крушката.
Забележки : докосвайте крушките H7 само със сух парцал.
За да смените крушките от лявата страна, свалете предпазния капак на
акумулатора. Страничен мигач (WY 5 W)
- Издърпайте задната част на
прозрачния представител и
освободете целия комплект.
- Завъртете съединителя на една четвърт оборот и го свалете.
- Сменете крушката.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
37
29-07-2002

Трета стоп светлина - лимузина(5 крушки W 5 W)
Свалете двете метални щипки,
които се намират от двете страни
на стоп светлината, и плъзнетеназад.
Махнете конзолата.
Сменете повредената крушка. Задни светлини на лимузина 1 -
Мигачи (P 21 W).
2 - Светлини за заден ход (P 21 W).
3 - Стоп светлини / Габаритни светлини (P 21/5 W).
4 - Г абаритни светлини (P 21/5 W).
5 - Задни светлини за мъгла (P 21 W).
Тези 5 крушки се сменят откъм вътрешната страна на багажника.
- махнете поддържащите скоби и после освободете мокета,
- измъкнете съединението чрез натискане на езичето A,
- свалете леглото на крушките като стиснете езичетата,
- сменете повредената крушка.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
38
29-07-2002

Светлини на задната врата
Отворете според предварителното
обозначение.
Отстранете съединението чрез
натискане на металното езичеA.
Отвинтете двете гайки .
Издърпайте блока светлини чрез
натискане на двете езичета B. Извадете носещия блок на
светлините, като натиснете
езичетата
C.
Сменете повредената крушка .
1. - Габарити (P 21/5 W).
2. - Светлини за заден ход
(P 21 W).
3. - Светлини за мъгла (P 21 W).Светлина на
регистрационния номер(W 5 W)
Отстранете прозрачното покритие
.
Сменете повредената крушка .
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
40
29-07-2002

Задни светлини комби
Странични светлини
За да свалите тапицерията,
използвайте дръжката, дръпнете
към Вас, като отделите плоскостта
нагоре.Отворете с помощта на контактнияключ.
Измъкнете съединението чрез
натискане на металното езиче
A.
Отвъртете крилчата гайка B.
Освободете блока светлини. За да достигнете до крушките,
натиснете езичетата и освободете
носещия блок.
1 - Стопове/габарити (P 21/5 W).
2 - Пътепоказатели (P 21 W).
Сменете повредената крушка.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
39
29-07-2002

Светлини на задната врата
Отворете според предварителното
обозначение.
Отстранете съединението чрез
натискане на металното езичеA.
Отвинтете двете гайки .
Издърпайте блока светлини чрез
натискане на двете езичета B. Извадете носещия блок на
светлините, като натиснете
езичетата
C.
Сменете повредената крушка .
1. - Габарити (P 21/5 W).
2. - Светлини за заден ход
(P 21 W).
3. - Светлини за мъгла (P 21 W).Светлина на
регистрационния номер(W 5 W)
Отстранете прозрачното покритие
.
Сменете повредената крушка .
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
40
29-07-2002

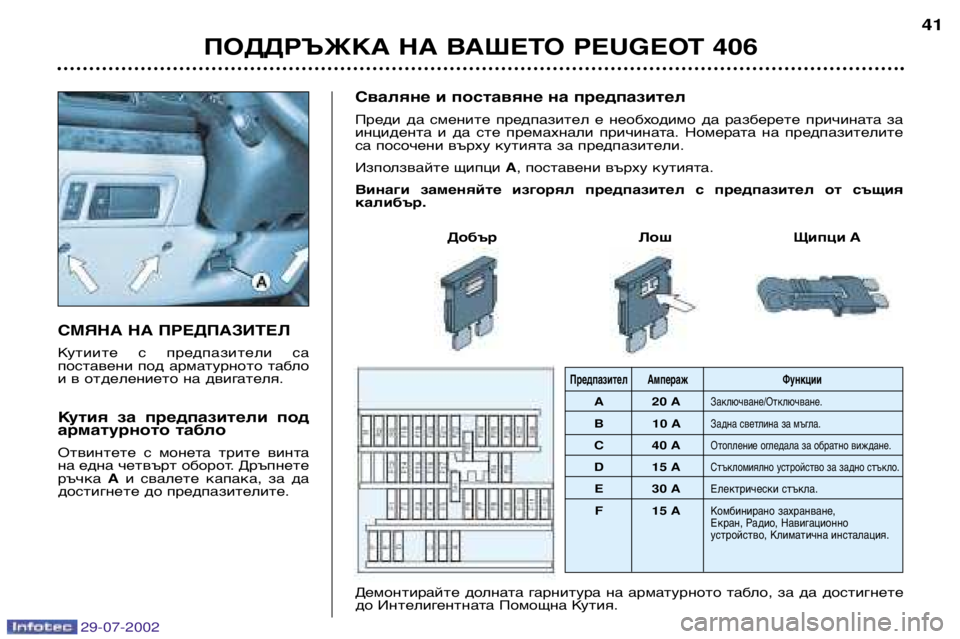

СМЯНА НА ПРЕДПАЗИТЕЛ Кутиите с предпазители са
поставени под арматурното табло
и в отделението на двигателя.
Кутия за предпазители под
арматурното табло
Отвинтете с монета трите винта
на една четвърт оборот. Дръпнетеръчка Aи свалете капака, за да
достигнете до предпазителите. Сваляне и поставяне на предпазител
Преди да смените предпазител е необходимо да разберете причината за
инцидента и да сте премахнали причината. Номерата на предпазителите
са посочени върху кутията за предпазители.
Използвайте щипци
A, поставени върху кутията.
Винаги заменяйте изгорял предпазител с предпазител от същия калибър.
Добър Лош Щипци A
Демонтирайте долната гарнитура на арматурното табло, за да достигнете
до Интелигентната Помощна Кутия.
Предпазител Ампераж Функции
A 20 AЗаключване /Отключване .
B10AЗадна светлина за мъгла .
C 40 AОтопление огледала за обратно виждане .
D 15 AСтъкломиялно устройство за задно стъкло.
E 30 AЕлектрически стъкла.
F 15 AКомбинирано захранване,
Екран, Радиo, Навигационно
устройство, Климатична инсталация.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406 41
29-07-2002

29-07-2002

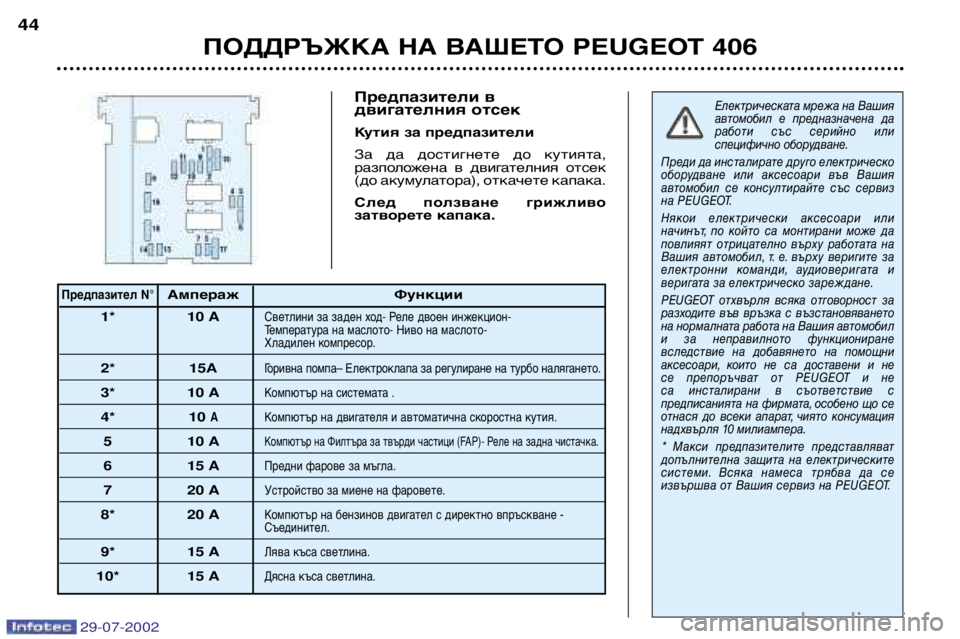

Предпазители в
двигателния отсек
Кутия за предпазители
За да достигнете до кутията,
разположена в двигателния отсек
(до акумулатора), откачете капака.
След ползване грижливо
затворете капака.Електрическата мрежа на Вашия
автомобил е предназначена да
работи със серийно или
специфично оборудване.
Преди да инсталирате друго електрическо
оборудване или аксесоари във Вашия
автомобил се консултирайте със сервиз
на PEUGEOT.
Някои електрически аксесоари или
начинът, по който са монтирани може да
повлияят отрицателно върху работата на
Вашия автомобил, т. е. върху веригите за
електронни команди, аудиоверигата и
веригата за електрическо зареждане.
PEUGEOT отхвърля всяка отговорност за
разходите във връзка с възстановяването
на нормалната работа на Вашия автомобил
и за неправилното функциониране
вследствие на добавянето на помощни
аксесоари, които не са доставени и не
се препоръчват от PEUGEOT и не
са инсталирани в съответствие с
предписанията на фирмата, особено що се
отнася до всеки апарат, чиято консумация
надхвърля 10 милиампера. * Макси предпазителите представляват
допълнителна защита на електрическите
системи. Всяка намеса трябва да се
извършва от Вашия сервиз на PEUGEOT.
Предпазител N°Ампераж Функции
1* 10 A
Светлини за заден ход - Реле двоен инжекцион -
Температура на маслото - Ниво на маслото -
Хладилен компресор.
2* 15AГоривна помпа ÐЕлектроклапа за регулиране на турбо налягането.
3* 10 AКомпютър на системата .
4* 10 AКомпютър на двигателя и автоматична скоростна кутия.
5 10 AКомпютър на Филтъра за твърди частици (FAP) - Реле на задна чистачка.
6 15 AПредни фарове за мъгла.
7 20 AУстройство за миене на фаровете.
8* 20 AКомпютър на бензинов двигател с директно впръскване -Съединител .
9* 15 AЛява къса светлина.
10* 15 AДясна къса светлина .
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
44

29-07-2002

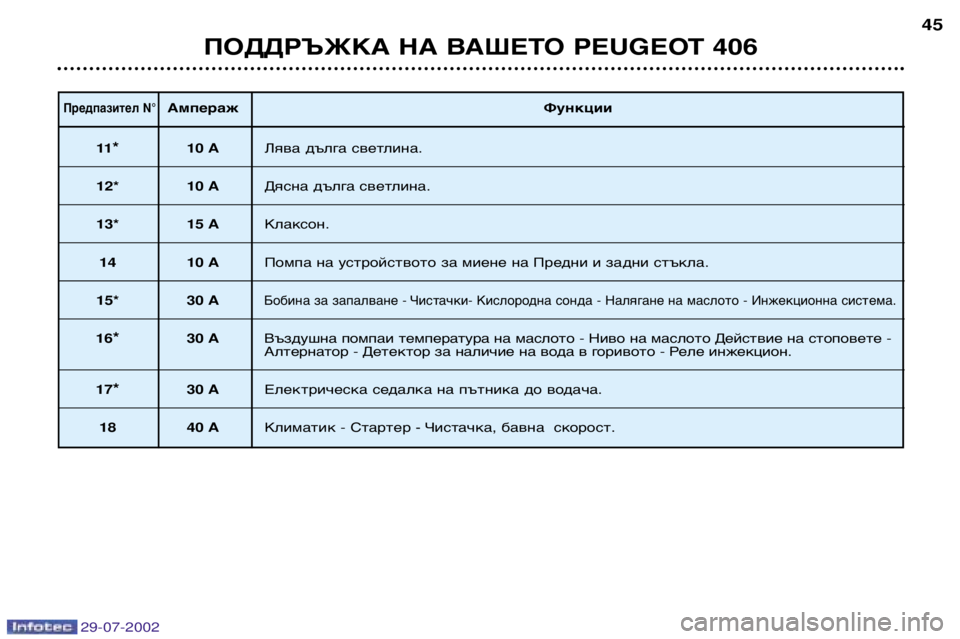

Предпазител N°АмперажФункции
11* 10 A Лява дълга светлина.
12* 10 A Дясна дълга светлина.
13* 15 AКлаксон.
14 10 AПомпа на устройството за миене на Предни и задни стъкла.
15* 30 AБобина за запалване-Чистачки -Кислородна сонда - Налягане на маслото -Инжекционна система.
16 * 30 A Въздушна помпаи температура на маслото -Ниво на маслото Действие на стоповете -Алтернатор-Детектор за наличие на вода в горивото - Реле инжекцион.
17 * 30 A Електрическа седалка на пътника до водача.
18 40 A Климатик-Стартер - Чистачка, бавна скорост .
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406 45

29-07-2002
ДВУГОРИВНА МОДИФИКАЦИЯ БЕНЗИН / ГАЗ167
Спукване на гума
Изотермична кутия за
подреждане
Тя е разположена в багажника и
съдържа : флакони за временна поправка
на гуми 1(вашият 406 ГАЗ не
разполага с резервна гума),
адапторите 2, необходими в
някои държави за зареждане
на резервоара с газ,
халка за теглене 3.
Предпазители
Функциите на газовата система са
защитени от двата предпазителяAв кутията с предпазители,
разположена в двигателния отсек.
Използване на флаконите запоправка
(вижте също инструкциите за
употреба, написани на етикета на
флакона)
извадете, ако е възможно,
предмета, причинил спукването,
завъртете колелото така, че
винтила да е в положение като
цифрите 2 или 10 на часовника,
разклатете силно флакона
преди употреба. При много
студено време, затоплете
флакона в ръце за няколкоминути ,
зъдръжте винтила с една ръка,
а с другата вкарайте със сила
накрайника за впръскване на
флакона върху винтила, като
ги центрирате в една линия,
натиснете силно и задръжте за
една минута ,
извършете същата операция с
втория флакон, след което
карайте с умерена скорост до
най. близкия сервиз.
Флаконите позволяват да
извършите временна поправка.
След тяхното използване е
необходимо да смените гумата.
Флаконите са под налягане и
не бива да се излагат на
температура по-висока от 50 ¡C.
Необходимо е да се пазят от
горещина и да се съхраняват
в изотермичната кутия за
подреждане.
