Peugeot 406 2002.5 Ръководство за експлоатация (in Bulgarian)
Manufacturer: PEUGEOT, Model Year: 2002.5, Model line: 406, Model: Peugeot 406 2002.5Pages: 172, PDF Size: 2.73 MB
Page 151 of 172
СМЯНА НА ПРЕДПАЗИТЕЛ Кутиите с предпазители са
поставени под арматурното табло
и в отделението на двигателя.
Кутия за предпазители под
арматурното табло
Отвинтете с монета трите винта
на една четвърт оборот. Дръпнетеръчка Aи свалете капака, за да
достигнете до предпазителите. Сваляне и поставяне на предпазител
Преди да смените предпазител е необходимо да разберете причината за
инцидента и да сте премахнали причината. Номерата на предпазителите
са посочени върху кутията за предпазители.
Използвайте щипци
A, поставени върху кутията.
Винаги заменяйте изгорял предпазител с предпазител от същия калибър.
Добър Лош Щипци A
Демонтирайте долната гарнитура на арматурното табло, за да достигнете
до Интелигентната Помощна Кутия.
Предпазител Ампераж Функции
A 20 AЗаключване /Отключване .
B10AЗадна светлина за мъгла .
C 40 AОтопление огледала за обратно виждане .
D 15 AСтъкломиялно устройство за задно стъкло.
E 30 AЕлектрически стъкла.
F 15 AКомбинирано захранване,
Екран, Радиo, Навигационно
устройство, Климатична инсталация.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406 41
29-07-2002
Page 152 of 172

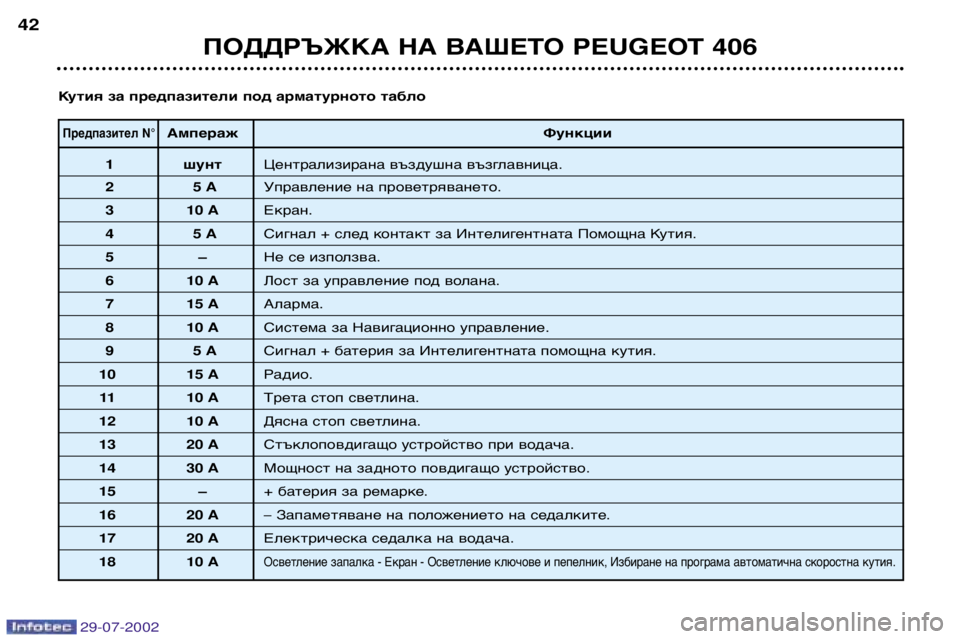

Предпазител N°АмперажФункции
1 шунтЦентрализирана въздушна възглавница.
25 AУправление на проветряването.
3 10 A Екран.
45 AСигнал + след контакт за Интелигентната Помощна Кутия.
5Ð Не се използва.
6 10 AЛост за управление под волана.
7 15 AАларма.
8 10 A Система за Навигационно управление .
95 AСигнал + батерия за Интелигентната помощна кутия.
10 15 A Радио.
11 10 AТрета стоп светлина.
12 10 A Дясна стоп светлина.
13 20 AСтъклоповдигащо устройство при водача.
14 30 AМощност на задното повдигащо устройство.
15 Ð+ батерия за ремарке.
16 20 A– Запаметяване на положението на седалките.
17 20 AЕлектрическа седалка на водача.
18 10 A
Осветление запалка - Екран - Осветление ключове и пепелник, Избиране на програма автоматична скоростна кутия.
Кутия за предпазители под арматурното табло
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
42
29-07-2002
Page 153 of 172

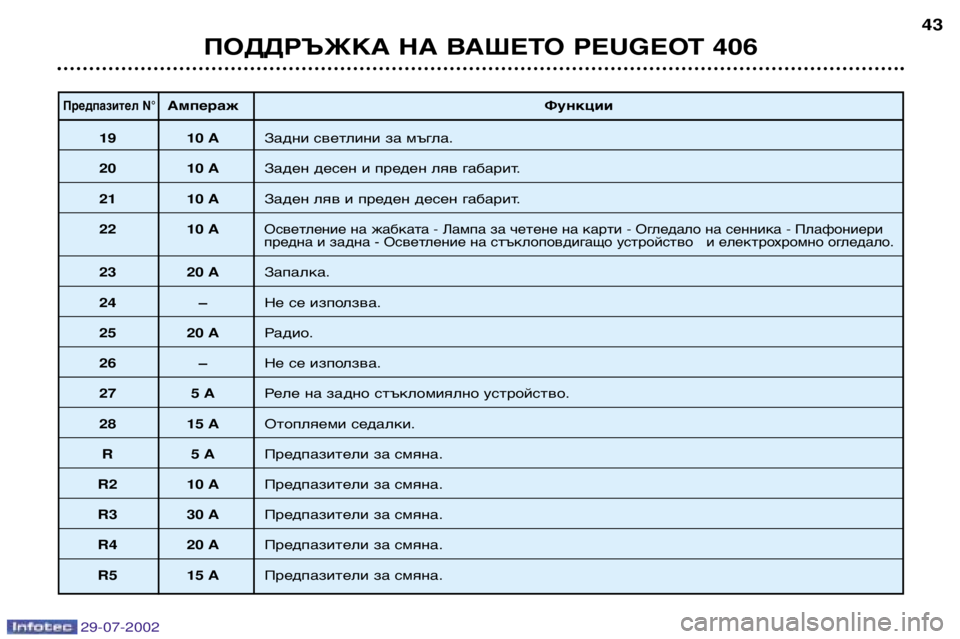

Предпазител N°АмперажФункции
19 10 AЗадни светлини за мъгла.
20 10 AЗаден десен и преден ляв габарит.
21 10 AЗаден ляв и преден десен габарит.
22 10 A
Осветление на жабката - Лампа за четене на карти - Огледало на сенника - Плафониерипредна и задна - Осветление на стъклоповдигащо устройство и електрохромно огледало .
23 20 AЗапалка.
24 ÐНе се използва.
25 20 AРадио.
26 ÐНе се използва.
27 5 AРеле на задно стъкломиялно устройство.
28 15 AОтопляеми седалки.
R5 AПредпазители за смяна.
R2 10 A Предпазители за смяна.
R3 30 AПредпазители за смяна.
R4 20 AПредпазители за смяна.
R5 15 A Предпазители за смяна.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406 43
29-07-2002
Page 154 of 172
29-07-2002
Акумулатор
Зареждане на акумулатора със зарядно устройство : -откачете акумулатора ,
- спазвайте инструкциите за ползване, дадени от производителя на зарядното устройство ,
- съединете, като започнете от клема ( Ð),
- проверете чистотата на клемите и накрайниците. Ако са покрити със сулфат (белезникаво или зеленикаво отлагане), демонтирайте ги и ги почистете.
За запалване от друг акумулатор :
- cвържете червения кабел с клеми (+) на двата акумулатора,
- свържете единия край на зеления или черен кабел с клема (–) на допълнителния акумулатор,
- свържете другия край на зеления или черен кабел с точка маса върху авариралата кола на възможно най-голямо разстояние от акумулатора.
Задействайте стартера, оставете двигателят да работи.
Изчакайте връщането на ниски обороти и откачете кабелите.

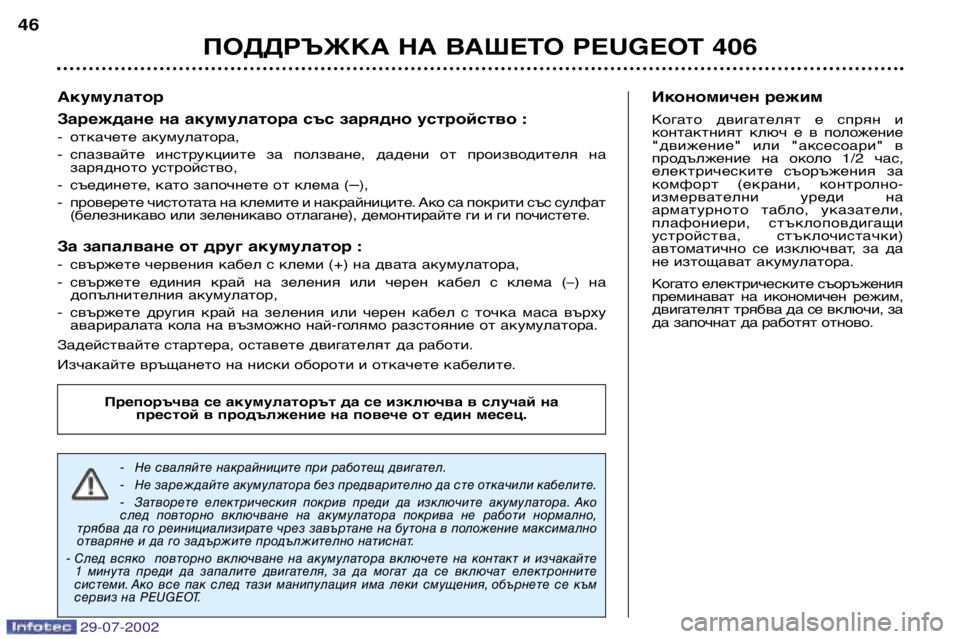

- Не сваляйте накрайниците при работещ двигател.
- Не зареждайте акумулатора без предварително да сте откачили кабелите.
- Затворете електрическия покрив преди да изключите акумулатора. Ако
след повторно включване на акумулатора покрива не работи нормално,
трябва да го реинициализирате чрез завъртане на бутона в положение максимално
отваряне и да го задържите продължително натиснат.
- След всяко повторно включване на акумулатора включете на контакт и изчакайте 1 минута преди да запалите двигателя, за да могат да се включат електронните
системи. Ако все пак след тази манипулация има леки смущения, обърнете се към
сервиз на PEUGEOT.
Препоръчва се акумулаторът да се изключва в случай на престой в продължение на повече от един месец.
Икономичен режим
Когато двигателят е спрян и
контактният ключ е в положение
"движениe" или "аксесоари" в
продължение на около 1/2 час,
електрическите съоръжения за
комфорт (екрани, контролно-
измервателни уреди на
арматурното табло, указатели,
плафониери, стъклоповдигащи
устройства, стъклочистачки)
автоматично се изключват, за да
не изтощават акумулатора.
Когато електрическите съоръжения
преминават на икономичен режим,
двигателят трябва да се включи, за
да започнат да работят отново.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
46
Page 155 of 172
ИНСТАЛИРАНЕ НА
ВИСОКОГОВОРИТЕЛИТЕ
Наличното оборудване позволява
да се монтират: -високоговорители с диаметър
165 мм върху предните врати,
- високоговорители (tweeters) с
диаметър 55 мм върху
арматурното табло,
- специални елипсовидни
високоговорители в задната
част на лекия автомобил,
- високоговорители с диаметър
100 мм в задната част на
автомобил комби.
Консултирайте се с Вашия сервиз

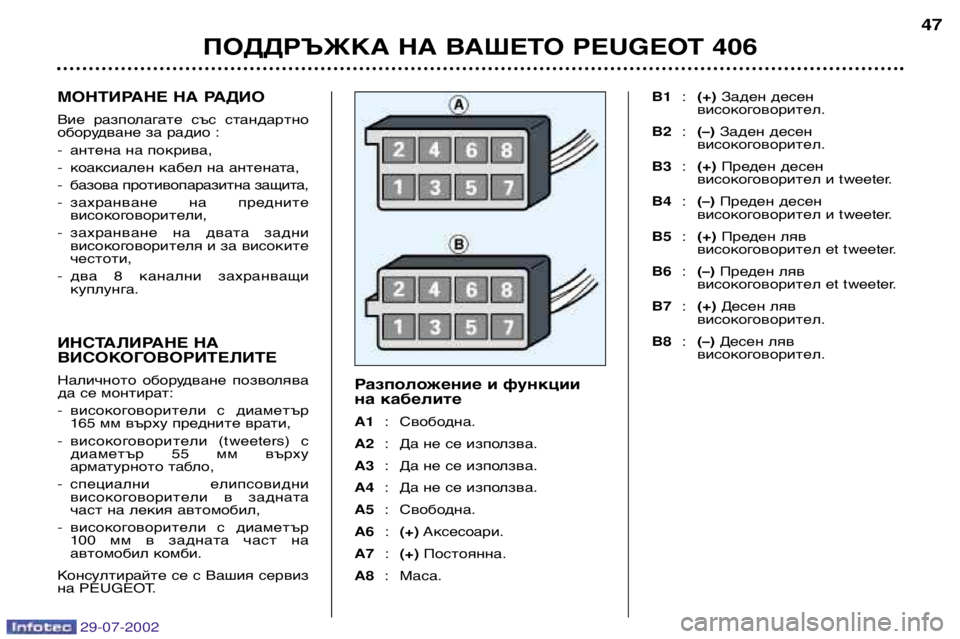

на PEUGEOT. Разположение и функции
на кабелите A1
: Свободна.
A2 : Да не се използва.
A3 : Да не се използва.
A4 : Да не се използва.
A5 : Свободна.
A6 :(+) Аксесоари.
A7 :(+) Постоянна.
A8 : Маса. B1
:(+) Заден десен
високоговорител.
B2 :(–) Заден десен
високоговорител.
B3 :(+) Преден десен
високоговорител и tweeter.
B4 :(–) Преден десен
високоговорител и tweeter.
B5 :(+) Преден ляв
високоговорител et tweeter.
B6 :(–) Преден ляв
високоговорител et tweeter.
B7 :(+) Десен ляв
високоговорител.
B8 :(–) Десен ляв
високоговорител.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406 47
МОНТИРАНЕ НА РАДИО
Вие разполагате със стандартно
оборудване за радио : - антена на покрива,
- коаксиален кабел на антената,
- базова противопаразитна защита,
- захранване на предните
високоговорители,
- захранване на двата задни
високоговорителя и за високитечестоти,
- два 8 канални захранващи
куплунга.
29-07-2002
Page 156 of 172
Особености на
автоматичната скоростнакутия
При теглене без повдигане, когато
и четирите колела са върху
земята, е задължително да се
спазват следните правила : -скоростен лост в положение N,
- колата да се тегли при скорост
под 50 км/ч на ограничено
разстояние максимум до 50 км,
- да не се долива масло в
скоростната кутия.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
48

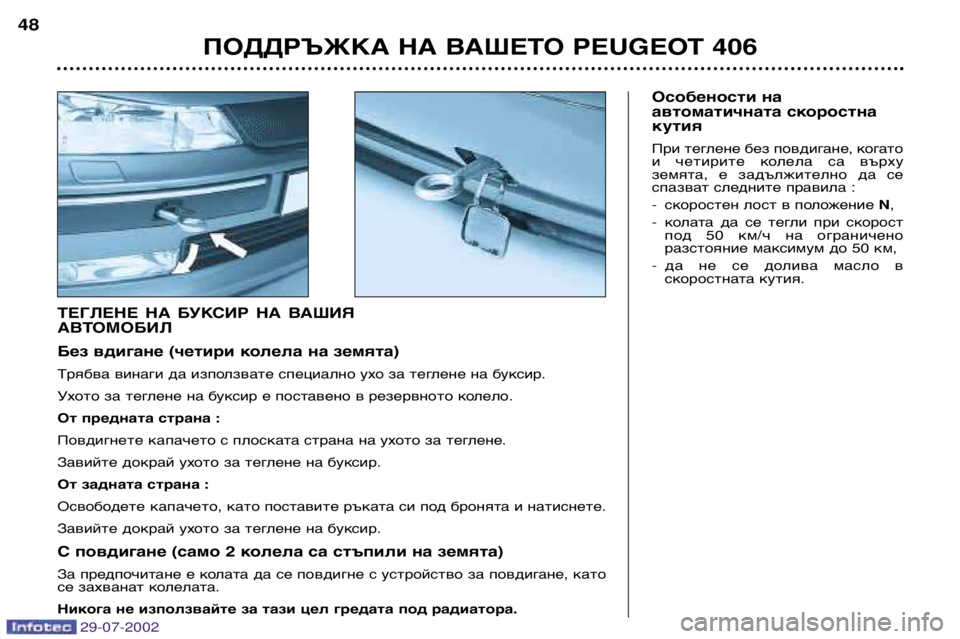

ТЕГЛЕНЕ НА БУКСИР НА ВАШИЯ
АВТОМОБИЛ
Без вдигане (четири колела на земята)
Трябва винаги да използвате специално ухо за теглене на буксир.
Ухото за теглене на буксир е поставено в резервното колело.
От предната страна :
Повдигнете капачето с плоската страна на ухото за теглене.
Завийте докрай ухото за теглене на буксир.
От задната страна :
Освободете капачето, като поставите ръката си под бронята и натиснете.
Завийте докрай ухото за теглене на буксир.
С повдигане (само 2 колела са стъпили на земята)
За предпочитане е колата да се повдигне с устройство за повдигане, като
се захванат колелата.
Никога не използвайте за тази цел гредата под радиатора.
29-07-2002
Page 157 of 172
ЗАКАЧВАНЕ НА РЕМАРКЕ,
КАРАВАНА, ЛОДКА...
Използвайте само тегличи на
PEUGEOT, които са били тествани
и одобрени още при проектирането
на Вашия автомобил.
Монтирането на това устройство
трябва да се извърши в сервиз на
PEUGEOT.
Вашият автомобил е предназначен
предимно за превозване на хора и
багаж, но може да се използва и за
теглене на ремарке.
Карането с ремарке поставя по-
сериозни изисквания към теглещата
кола и изисква специално внимание
от страна на водача.
Плътността на въздуха намалява
с покачването на надморската
височината, като по този начин
ограничава параметрите на
двигателя. Максимално допустимия
товар за теглене, трябва да
се намалява с 10% на всеки
1000 метра височина.
Съвети при движение
Разпределение на товара :
разпределете товара в ремаркето,
като поставите най-тежките
предмети възможно най-близо до
оста, а натоварването на теглича
да е близко до максимално
допустимия товар, без обаче да го
надвишават . Охлаждане
:теглене на ремарке
по наклон повишава температурата
на охлаждащата течност.
Тъй като вентилаторът се
задейства с електричество,
неговия капацитет на охлаждане
не зависи от режима на
двигателя.
Обратно, вие трябва да осигурите
често превключване на
скоростите, за да понижите
режима на двигателя, както и да
намалите скоростта.
Максимално допустимия товар
при продължително изкачване на
наклон зависи от степента на
наклона и от външната
температура.
За автомобилите оборудвани с
бензинов двигател с директновпръскване , след теглене на
ремарке или продължително
движение с високи скорости ;
вентилаторът може да се
задейства за около 6 минути .
При всички случаи трябва
внимателно да следите
температурата на охладителната
течност.
При светване на индикатора за
повреда, спрете автомобила и
изключете двигателя при първа
възможност.Гуми :проверете налягането на гумите
на автомобила и на ремаркето, като
спазвате препоръчаните стойности на
налягането. Спирачки :при теглене ,спирачният път се
удължава.
Осветление : проверете електрическата
сигнализация на ремаркето.
Страничен вятър : имайте предвид
увеличаването на чувствителността
спрямо вятъра .
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406 49
29-07-2002
Page 158 of 172

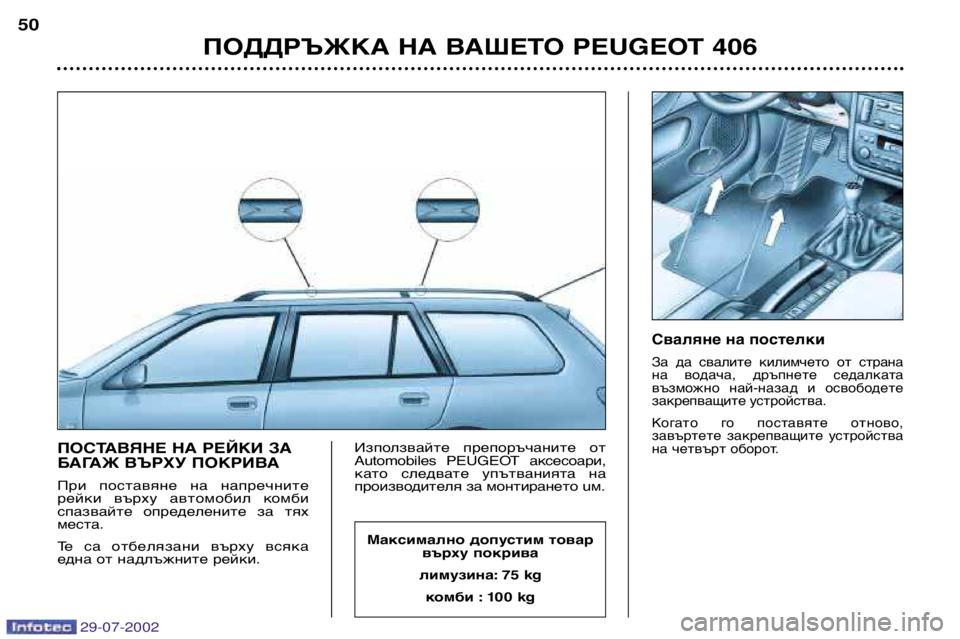

ПОСТАВЯНЕ НА РЕЙКИ ЗА
БАГАЖ ВЪРХУ ПОКРИВА
При поставяне на напречните
рейки върху автомобил комби
спазвайте определените за тях
места.
Те са отбелязани върху всяка
една от надлъжните рейки.Използвайте препоръчаните от
Automobiles PEUGEOT аксесоари,
като следвате упътванията на
производителя за монтирането uм.
Сваляне на постелки
За да свалите килимчето от страна
на водача, дръпнете седалката
възможно най-назад и освободете
закрепващите устройства.
Когато го поставяте отново,
завъртете закрепващите устройства
на четвърт оборот.
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
50
Максимално допустим товарвърху покрива
лимузина: 75 kg комби : 100 kg
29-07-2002
Page 159 of 172
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 40651

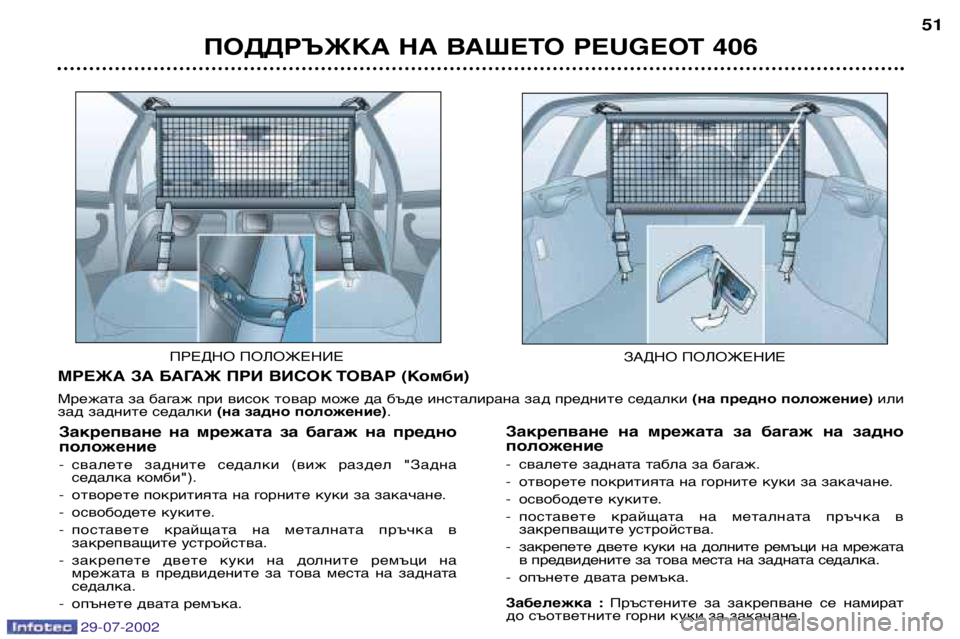

МРЕЖА ЗА БАГАЖ ПРИ ВИСОК ТОВАР (Комби)
Мрежата за багаж при висок товар може да бъде инсталирана зад предните седалки (на предно положение)или
зад задните седалки (на задно положение) .
Закрепване на мрежата за багаж на предно
положение - свалете задните седалки (виж раздел "Задна
седалка комби").
- отворете покритията на горните куки за закачане.
- освободете куките.
- поставете крайщата на металната пръчка в
закрепващите устройства.
- закрепете двете куки на долните ремъци на
мрежата в предвидените за това места на задната
седалка.
- опънете двата ремъка. Закрепване на мрежата за багаж на задно
положение -
свалете задната табла за багаж.
- отворете покритията на горните куки за закачане.
- освободете куките.
- поставете крайщата на металната пръчка в
закрепващите устройства.
- закрепете двете куки на долните ремъци на мрежата
в предвидените за това места на задната седалка.
- опънете двата ремъка.
Забележка : Пръстените за закрепване се намират
до съответните горни куки за закачане.
ПРЕДНО ПОЛОЖЕНИЕ
ЗАДНО ПОЛОЖЕНИЕ
29-07-2002
Page 160 of 172
29-07-2002
ПОДДРЪЖКА НА ВАШЕТО PEUGEOT 406
52

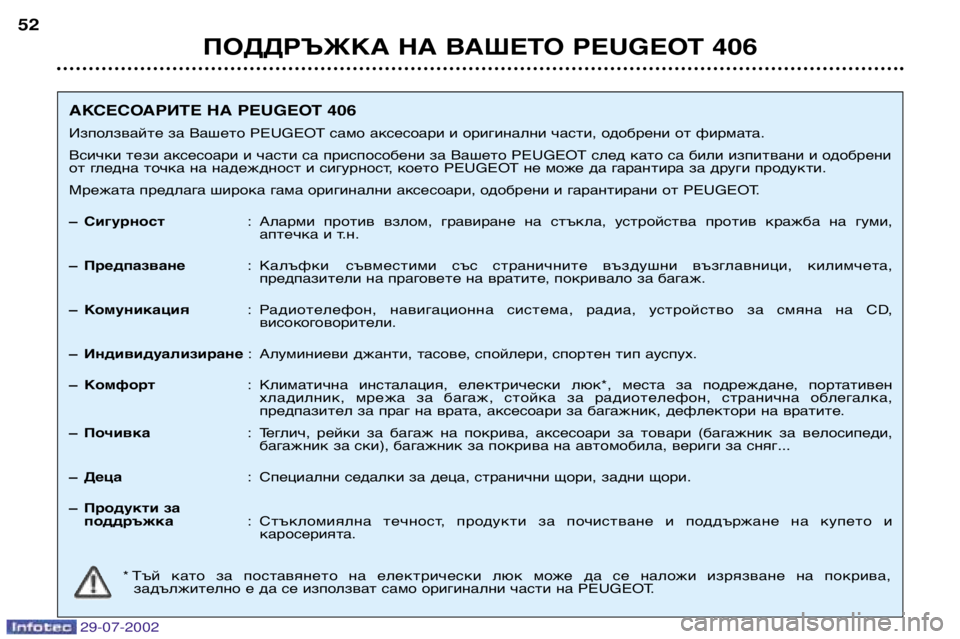

АКСЕСОАРИТЕ НА PEUGEOT 406
Използвайте за Вашето PEUGEOT само аксесоари и оригинални части, одобрени от фирмата.
Всички тези аксесоари и части са приспособени за Вашето PEUGEOT след като са били изпитвани и одобрени
от гледна точка на надеждност и сигурност, което PEUGEOT не може да гарантира за други продукти.
Мрежата предлага широка гама оригинални аксесоари, одобрени и гарантирани от PEUGEOT. ÐСигурност : Аларми против взлом, гравиране на стъкла, устройства против кражба на гуми,
аптечка и т.н.
Ð Предпазване : Калъфки съвместими със страничните въздушни възглавници, килимчета,
предпазители на праговете на вратите, покривало за багаж.
Ð Комуникация : Радиотелефон, навигационна система, ради a, устройство за смяна на CD,
високоговорители.
Ð Индивидуализиране : Алуминиеви джанти, тасове, спойлери, спортен тип ауспух.
Ð Кoмфорт : Климатична инсталация, електрически люк*, места за подреждане, портативен
хладилник, мрежа за багаж, стойка за радиотелефон, странична облегалка,
предпазител за праг на врата, аксесоари за багажник, дефлектори на вратите.
Ð Почивка : Теглич, рейки за багаж на покрива, аксесоари за товари (багажник за велосипеди ,
багажник за ски), багажник за покрива на автомобила , вериги за сняг ...
Ð Деца : Специални седалки за деца, странични щори, задни щори .
Ð Продукти за
поддръжка : Стъкломиялна течност, продукти за почистване и поддържане на купето и
каросерията.
* Тъй като за поставянето на електрически люк може да се наложи изрязване на покрива, задължително е да се използват само оригинални части на PEUGEOT.
