Peugeot 406 2003 Handleiding (in Dutch)

17-02-2003

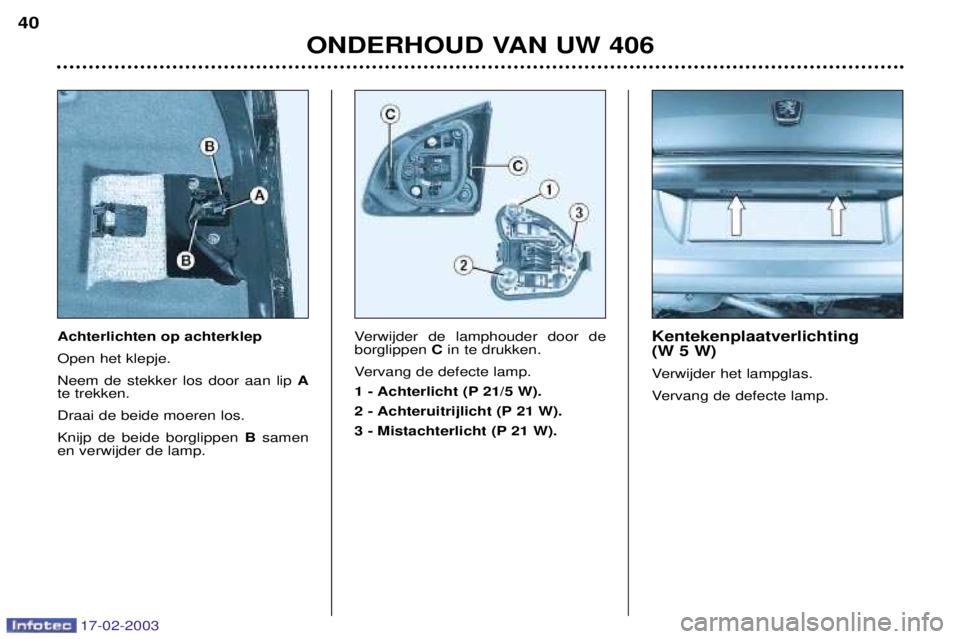

Achterlichten op achterklep Open het klepje.Neem de stekker los door aan lip A
te trekken.Draai de beide moeren los.Knijp de beide borglippen Bsamen
en verwijder de lamp. Verwijder de lamphouder door de borglippen
Cin te drukken.
Vervang de defecte lamp.
1 - Achterlicht (P 21/5 W).
2 - Achteruitrijlicht (P 21 W).
3 - Mistachterlicht (P 21 W). Kentekenplaatverlichting (W 5 W)
Verwijder het lampglas.
Vervang de defecte lamp.
ONDERHOUD VAN UW 406
40

17-02-2003
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41

17-02-2003
Zekeringen in de motorruimte ZekeringenkastMaak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.Bij het ontwerp van het
elektrische circuit van uw
auto is reeds rekeninggehouden met de monta-
ge van extra uitrusting
zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-service-
punt alvorens u andere elektrische
voorzieningen of accessoires in uw
auto installeert of laat installeren.
Sommige elektrische accessoires
of de wijze waarop die zijn gemon-
teerd kunnen nadelige invloed
hebben op de werking van uw auto,
bijvoorbeeld op de elektronischebedieningssystemen, op het audio-systeem of op het laadcircuit.
PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien uit
het verhelpen van storingen ver-
oorzaakt door de installatie van
extra accessoires die niet door
PEUGEOT aanbevolen en gele-
verd worden of door voorzienin-
gen die niet volgens de voorschrif-
ten van PEUGEOT zijn ge•nstal-
leerd. Dit geldt met name voor
appa-ratuur met een stroomver-

*De hoofdzekeringen zorgen voor
een extra beveiliging van de elektri-
sche installatie. Werkzaamheden
aan de hoofdzekeringen dienen
door een specialist uitgevoerd te
worden.
Zekering Functies
1* 10 A Achteruitrijlichten, dubbelrelais injectie, motorolie-
temperatuur, motorolieniveau, aircocompressor.
2* 15 ABrandstofpomp, elektroklep absorptievat.
3* 10 AElektronische eenheid.
4* 10 AElektronische eenheid motor en automatische transmissie.
5 10 AElektronische eenheid roetfiltersysteem, relaisruitenwissers achter.
6 15 AMistlampen voor.
7 20 AKoplampsproeiers.
8* 20 A Elektronische eenheid direct ingespoten
benzinemotor, koppelingspedaal.
9* 15 ADimlichten links.
10* 15 A Dimlichten rechts.
ONDERHOUD VAN UW 406
44

17-02-2003
Zekering Functies
11* 10 AGrootlicht links.
12* 10 A Grootlicht rechts.
13* 15 AClaxon.
14 10 APomp ruitensproeiers voor en achter.
15* 30 A Bobine, ruitenwissers, lambdasonde, oliedruk, injectiesysteem.
16* 30 A Luchtpomp, motorolietemperatuur, motorolieniveau, werking remlichten, dynamo, sensor
water in brandstof, bediening relais injectie.
17* 30 AElektrische verstelbare passagiersstoel.
18 40 A Aanjager airconditioning, startmotor, lage snelheid ruitenwissers voor.
ONDERHOUD VAN UW 406 45

17-02-2003
UITVOERING BENZINE/LPG169

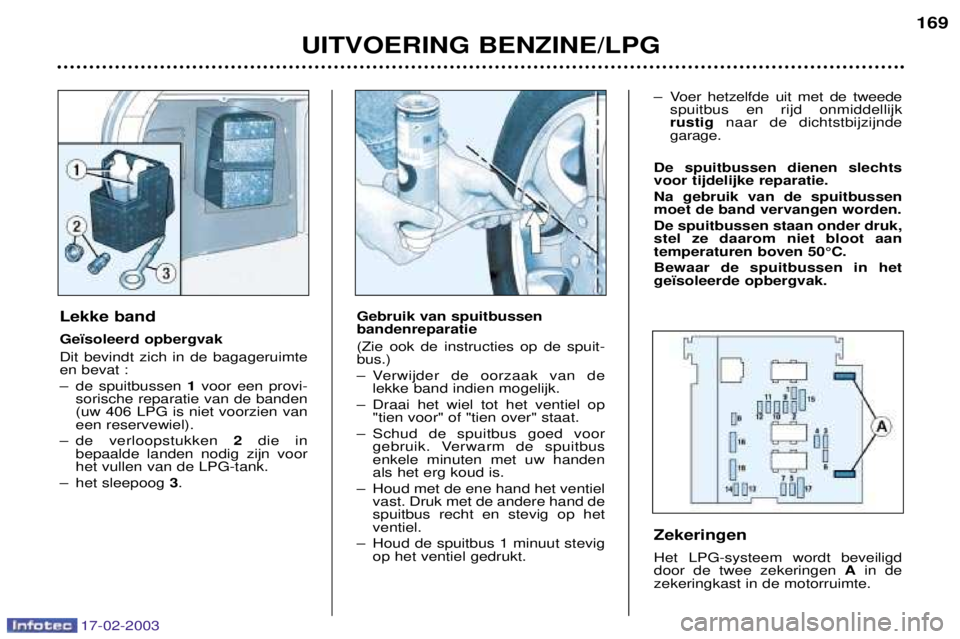

Lekke band Ge•soleerd opbergvak Dit bevindt zich in de bagageruimte en bevat :
Ð de spuitbussen 1voor een provi-
sorische reparatie van de banden (uw 406 LPG is niet voorzien vaneen reservewiel).
Ð de verloopstukken 2die in
bepaalde landen nodig zijn voorhet vullen van de LPG-tank.
Ð het sleepoog 3.
Zekeringen Het LPG-systeem wordt beveiligd door de twee zekeringen Ain de
zekeringkast in de motorruimte.
Gebruik van spuitbussen bandenreparatie (Zie ook de instructies op de spuit- bus.)
Ð Verwijder de oorzaak van de
lekke band indien mogelijk.
Ð Draai het wiel tot het ventiel op "tien voor" of "tien over" staat.
Ð Schud de spuitbus goed voor gebruik. Verwarm de spuitbus enkele minuten met uw handenals het erg koud is.
Ð Houd met de ene hand het ventiel vast. Druk met de andere hand despuitbus recht en stevig op hetventiel.
Ð Houd de spuitbus 1 minuut stevig op het ventiel gedrukt. Ð Voer hetzelfde uit met de tweede
spuitbus en rijd onmiddellijk rustig naar de dichtstbijzijnde
garage.
De spuitbussen dienen slechtsvoor tijdelijke reparatie. Na gebruik van de spuitbussen moet de band vervangen worden. De spuitbussen staan onder druk, stel ze daarom niet bloot aantemperaturen boven 50¡C. Bewaar de spuitbussen in het ge•soleerde opbergvak.

17-02-2003
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41

17-02-2003
Zekering Functies
1 shuntCentraal airbagsysteem.
25 ASchakelaar ventilatie.
3 10 A Instrumentenpaneel.
45 ASignaal + na contact voor intelligente servicecentrale.
5Ð Niet gebruikt.
6 10 ASchakelaars stuurkolom.
7 15 ASirene alarminstallatie.
8 10 ANavigatiesysteem.
95 ASignaal + accu voor intelligente servicecentrale.
10 15A Autoradio.
11 10 ADerde remlicht.
12 10 A Remlicht rechts.
13 20 ARuitbediening aan bestuurderszijde.
14 30 AVoeding ruitbediening achter.
15 Ð+ accu stekkerdoos trekhaak.
16 20 AGeheugen stoelverstelling.
17 20 AElektrisch verstelbare stoel aan passagierszijde.
18 10 A
Verlichting aansteker, display, verlichting schakelaars en asbak, schakelstandindicatie (automatische transmissie).
Zekeringenkast dashboard
ONDERHOUD VAN UW 406
42

17-02-2003

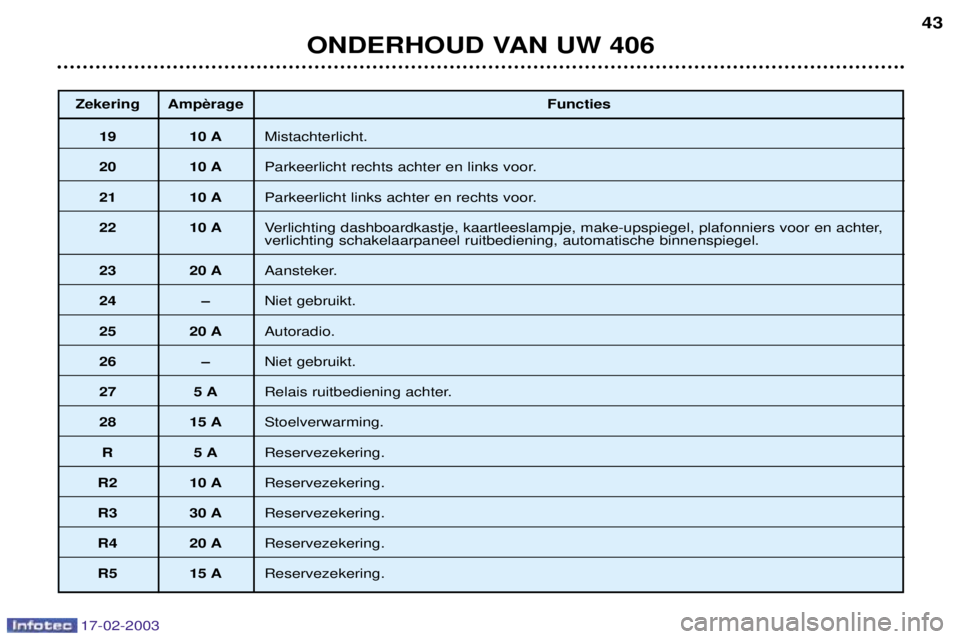

Zekering Functies
19 10 AMistachterlicht.
20 10 AParkeerlicht rechts achter en links voor.
21 10 AParkeerlicht links achter en rechts voor.
22 10 A Verlichting dashboardkastje, kaartleeslampje, make-upspiegel, plafonniers voor en achter,
verlichting schakelaarpaneel ruitbediening, automatische binnenspiegel.
23 20 AAansteker.
24 ÐNiet gebruikt.
25 20 AAutoradio.
26 ÐNiet gebruikt.
27 5 ARelais ruitbediening achter.
28 15 AStoelverwarming.
R5 AReservezekering.
R2 10 A Reservezekering.
R3 30 AReservezekering.
R4 20 AReservezekering.
R5 15 A Reservezekering.
ONDERHOUD VAN UW 406 43

17-02-2003
ACCU Laden met behulp van een acculader :
- maak de accupoolklemmen los,
- volg de aanwijzingen van de fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (Ð) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijnmet een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu :
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.
Wacht tot de motor stationair draait en neem dan de kabels los.
- Maak de accupoolklemmen niet los bij draaiende motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Sluit het schuifdak voordat de accupoolklemmen worden losge maakt. Als het schuifdak na het weer aansluiten niet goed werkt, dient deze
als volgt te worden gereset : draai de knop in de stand maximaal gekanteld en
druk hem lang in.
- Zet, elke keer nadat de accukabels weer zijn aangesloten, het contact AAN en wacht 1 minuut alvorens de motor te starten, zodat de elektronische
systemen ge•nitialiseerd kunnen worden. Raadpleeg uw PEUGEOT-
servicepunt als er zich na deze handeling toch nog problemen voordoen.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.
Spaarstand Als de motor is afgezet en de sleutel gedurende ongeveer een half uur inde stand "contact aan" of "accessoi-res" staat, worden een aantal elektri-sche voorzieningen (displays, instru-mentenpaneel, verklikkerlampjes,plafonniers, ruitbediening, ruitenwis-sersÉÉ) automatisch uitgeschakeldom te voorkomen dat de accu leeg-raakt. Als de elektrische voorzieningen in de spaarstand staan, dient de motorte worden gestart alvorens dezeopnieuw gebruikt kunnen worden.
ONDERHOUD VAN UW 406
46

17-02-2003
INBOUWEN VAN LUIDSPREKERS
Er is ruimte voor het inbouwen van :
- luidsprekers met een diameter van165 mm in de voorportieren,
- en tweeters met een diameter van 55 mm in het dashboard,
- speciale elliptische luidsprekers achter in de sedan,
- luidsprekers met een diameter van 100 mm achter in de break.
Raadpleeg hiervoor uw PEUGEOT- servicepunt. Aansluiten van de stekkers A1
: Vrij.
A2 : Niet gebruiken.
A3 : Niet gebruiken.
A4 : Niet gebruiken.
A5 : Vrij.
A6 :(+) Accessoires.
A7 :(+) Permanent.
A8 : Massa. B1
:(+) Luidspreker rechts achter.
B2 :(Ð) Luidspreker rechts achter.
B3 :(+) Luidspreker rechts voor en
tweeter.
B4 :(Ð) Luidspreker rechts voor en
tweeter.
B5 :(+) Luidspreker links voor en
tweeter.
B6 :(Ð) Luidspreker links voor en
tweeter.
B7 :(+) Luidspreker links achter.
B8 :(Ð) Luidspreker links achter.
ONDERHOUD VAN UW 406 47
AUTORADIO MONTEREN
Uw auto is af fabriek voorzien van :
- dakantenne,
- coaxiale antennekabel,
- basisontstoring,
- bedrading voor luidsprekers v——r,
- bedrading voor luidsprekers achter en tweeters,
- 2 stekkers (8-polig).
