Peugeot 406 2003 Handleiding (in Dutch)

17-02-2003
Bijzonderheden automatische transmissie Bij het slepen van de auto, zonder takelen, moet aan de volgende voor-
waarden voldaan worden :
- selectiehendel in stand N,
- rijd met een snelheid van maxi- maal 50 km/h en sleep de auto over een afstand van hoogstens50 km,
- voeg geen extra vloeistof toe aan de automatische transmissie.
ONDERHOUD VAN UW 406
48
SLEPEN VAN UW AUTO Zonder takelen (4 wielen op de grond) Gebruik hiervoor altijd een sleepstang.Het sleepoog is in het reservewiel opgeborgen.
Aan de voorzijde :Licht het klepje op met behulp van het vlakke gedeelte van het sleepoog.Draai het sleepoog vast tot het stuit.
Aan de achterzijde :
Duw de klep met de hand, vanaf de binnenzijde van de bumper, open.Draai het sleepoog vast tot het stuit. Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen geniet de voorkeur.
Gebruik nooit de traverse van de radiateur.

17-02-2003
TREKKEN VAN EEN AANHANGER Gebruik uitsluitend een door
PEUGEOT goedgekeurde trekhaak. Laat een trekhaak alleen door een
PEUGEOT-servicepunt monteren. Uw auto is hoofdzakelijk bedoeld voor het vervoer van personen enbagage, maar is tevens geschikt
voor het trekken van een aanhanger. Het rijden met een aanhanger heeft veel invloed op het rijgedrag van deauto en vergt daarom extra aandacht
van de bestuurder. Door een geringere luchtdichtheid nemen de prestaties van de motor afals men op grotere hoogte boven de
zeespiegel komt. Trek boven de
1 000 m 10 % van het maximumaanhangergewicht af en herhaal dit
voor elke volgende 1 000 m. Adviezen
Gewichtsverdeling :verdeel het
gewicht in de caravan/aanhanger gelijkmatig en houd u aan de toege-stane kogeldruk. Koeling :
het trekken van een aan-
hanger op een helling veroorzaakteen hogere koelvloeistoftempera-
tuur. De koelventilator wordt elektrisch bediend en is niet afhankelijk van hetmotortoerental. Gebruik daarom een zo hoog moge- lijke versnelling om het toerental tebeperken en verminder uw snelheid. Het maximum aanhangergewicht is afhankelijk van het hellingspercenta-ge en de temperatuur van de buiten-lucht. Bij auto's uitgerust met een direct
ingespoten benzinemotor, kan deventilator gedurende ongeveer 6 minuten gaan werken na het trek-ken van een aanhanger of na eenlange rit met hoge snelheid. Let in elk geval goed op de aanwij- zing van de koelvloeistoftempera-
tuurmeter. Als het verklikkerlampje van de koel- vloeistoftemperatuur gaat branden,stop dan zo snel mogelijk en zet demotor af. Banden :
controleer de banden-
spanning van de auto en de aanhan-ger en breng deze indien nodig opde juiste waarde.
Remmen : het trekken van een aan-
hanger vergroot de remweg.
Verlichting : controleer de verlich-
ting van de aanhanger.
Zijwind : houd er rekening mee dat
de zijwindgevoeligheid van de auto groter is.
ONDERHOUD VAN UW 406 49

17-02-2003

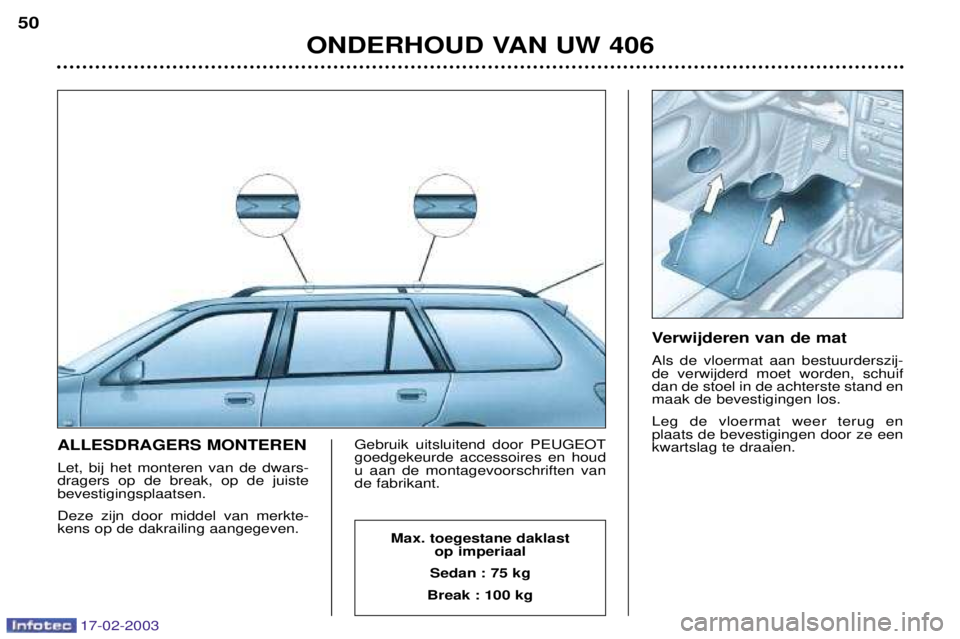

ALLESDRAGERS MONTEREN Let, bij het monteren van de dwars- dragers op de break, op de juistebevestigingsplaatsen. Deze zijn door middel van merkte- kens op de dakrailing aangegeven.Gebruik uitsluitend door PEUGEOTgoedgekeurde accessoires en houdu aan de montagevoorschriften vande fabrikant.Verwijderen van de mat Als de vloermat aan bestuurderszij- de verwijderd moet worden, schuifdan de stoel in de achterste stand enmaak de bevestigingen los. Leg de vloermat weer terug en plaats de bevestigingen door ze eenkwartslag te draaien.
ONDERHOUD VAN UW 406
50
Max. toegestane daklast op imperiaal
Sedan : 75 kg
Break : 100 kg

17-02-2003
ONDERHOUD VAN UW 40651
HOOG BAGAGENET (Break) Het hoge bagagenet kan achter de voorstoelen ofachter de achterbank worden bevestigd.
Bevestiging bagagenet achter de voorstoelen
- Klap de achterbank neer (zie hoofdstuk 'Achterbank Break').
- Open de afdekplaatjes van de desbetreffende bovenste bevestigingen.
- Maak de bevestigingen los.
- Plaats de uiteinden van de metalen staaf in de bevesti- gingen.
- Bevestig de twee haken van de onderste riemen van het bagagenet aan de hiervoor bestemde sjorogen op de scharnieren van de achterbank.
- Trek de twee riemen aan. Bevestiging bagagenet achter de achterbank
- Til de hoedenplank op.
- Open de afdekplaatjes van de desbetreffende bovenste
bevestigingen.
- Maak de bevestigingen los.
- Plaats de uiteinden van de metalen staaf in de bevesti- gingen.
- Bevestig de twee haken van de onderste riemen van het bagagenet aan de hiervoor bestemde sjorogen op de vloer.
- Trek de twee riemen aan.
Opmerking : de sjorogen bevinden zich loodrecht ten
opzichte van de bijbehorende bovenste bevestigingen.
ACHTER DE VOORSTOELEN ACHTER DE ACHTERBANK

17-02-2003
ONDERHOUD VAN UW 406
52
ACCESSOIRES VOOR DE 406
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen.Al deze accessoires en onderdelen zijn, na getest en goedgekeurd te zijn ten aanzien van bedrijfszekerheid en veilig-
heid, aangepast aan uw PEUGEOT ; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires met PEUGEOT-
garantie :
Ð Veiligheid : Inbraakalarm, graveren van ruiten, wielbouten met slot, verbanddoos, gevarendriehoek, enz.
Ð Bescherming : Stoelhoezen geschikt voor stoelen met zij-airbags, matten, dorpellijsten, stootlijsten.
Ð Communicatie : Telefoon, handsfree-kit, navigatiesysteem, autoradio's, CD-wisselaar, luidsprekers.
Ð Styling : Lichtmetalen velgen, sierlijsten, spoilers, sportuitlaat, lederen versnellingsppookknop, met
leder bekleed stuurwiel.
Ð Comfort : Airconditioning, schuif-/kanteldak*, opbergsystemen, bagagenet, console voor autotelefoon,
armleuning, dorpellijsten, opbergvak bagageruimte, windschermen voor de portieren.
Ð Vrije tijd : Trekhaak, dakdragers, ski- en fietsendragers, dakkoffers, sneeuwkettingen, enz...
Ð Kinderen : Kinderzitjes, zonneschermen voor de zijruiten en een zonnescherm voor de achterruit.
Ð Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieur.
* Bij het aanbrengen van een schuifdak kan het nodig zijn om de daktraverse door te zagen. Gebruik uitsluitend originele PEUGEOT producten.

17-02-2003

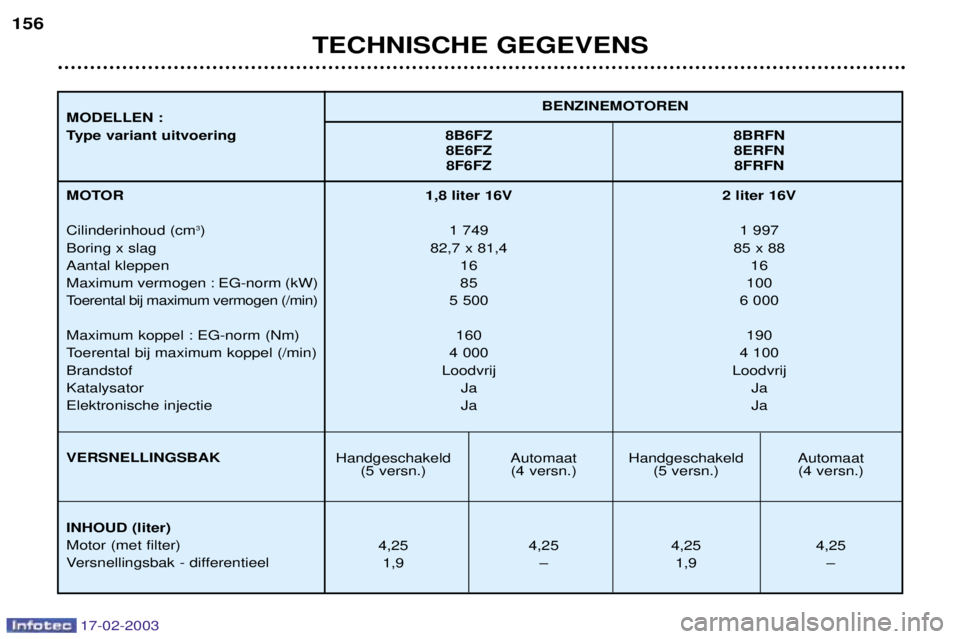

1,8 liter 16V 2 liter 16V1 749 1 997
82,7 x 81,4 85 x 88 16 16
85 100
5 500 6 000
160 190
4 000 4 100
Loodvrij Loodvrij Ja Ja
Ja Ja
Handgeschakeld Automaat Handgeschakeld Automaat (5 versn.) (4 versn.) (5 versn.) (4 versn.)
4,25 4,25 4,25 4,251,9 Ð 1,9 Ð
156
TECHNISCHE GEGEVENS
BENZINEMOTOREN
MODELLEN :
Type variant uitvoering 8B6FZ 8BRFN
8E6FZ 8ERFN 8F6FZ 8FRFN
MOTOR Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen : EG-norm (kW)
Toerental bij maximum vermogen (/min)
Maximum koppel : EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel

17-02-2003

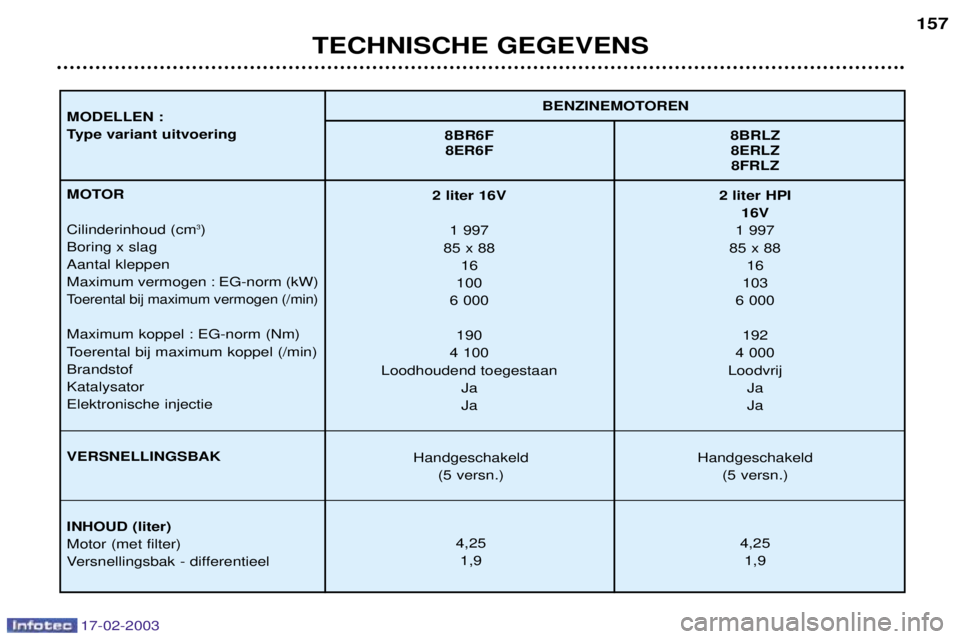

TECHNISCHE GEGEVENS157
BENZINEMOTOREN
MODELLEN :
Type variant uitvoering 8BR6F 8BRLZ
8ER6F 8ERLZ 8FRLZ
MOTOR Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen : EG-norm (kW)
Toerental bij maximum vermogen (/min)
Maximum koppel : EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel 2 liter 16V 2 liter HPI
16V
1 997 1 997
85 x 88 85 x 88 16 16
100 103
6 000 6 000
190 192
4 100 4 000
Loodhoudend toegestaan Loodvrij Ja Ja
Ja Ja
Handgeschakeld Handgeschakeld (5 versn.) (5 versn.)
4,25 4,25
1,9 1,9

17-02-2003

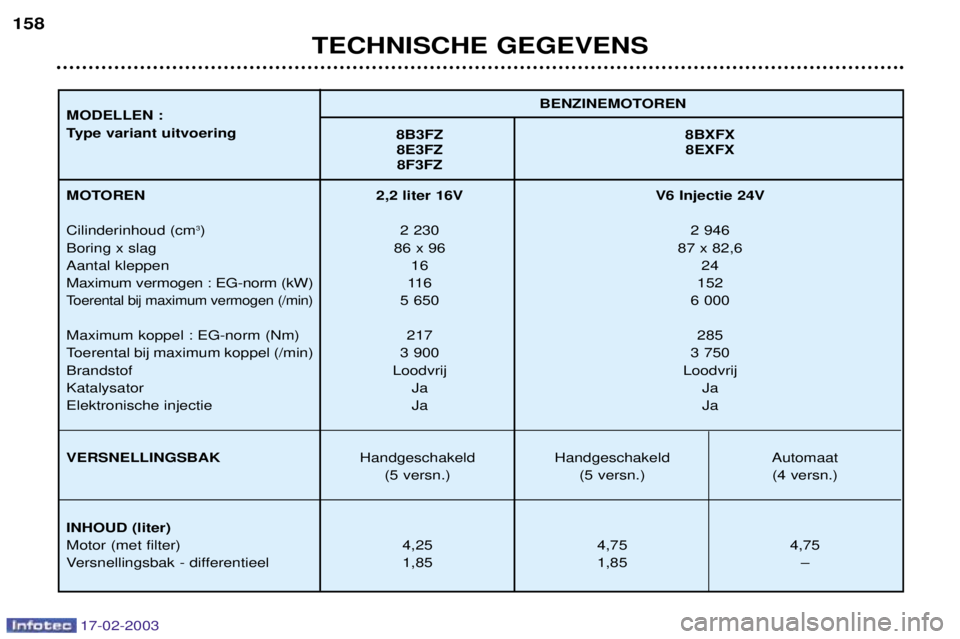

TECHNISCHE GEGEVENS
158
BENZINEMOTOREN
MODELLEN :
Type variant uitvoering 8B3FZ 8BXFX
8E3FZ 8EXFX 8F3FZ
MOTOREN Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen : EG-norm (kW)
Toerental bij maximum vermogen (/min)
Maximum koppel : EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel 2,2 liter 16V V6 Injectie 24V
2 230 2 946
86 x 96 87 x 82,6 16 24
116 152
5 650 6 000
217 285
3 900 3 750
Loodvrij Loodvrij Ja Ja
Ja Ja
Handgeschakeld Handgeschakeld Automaat (5 versn.) (5 versn.) (4 versn.)
4,25 4,75 4,75
1,85 1,85 Ð

17-02-2003

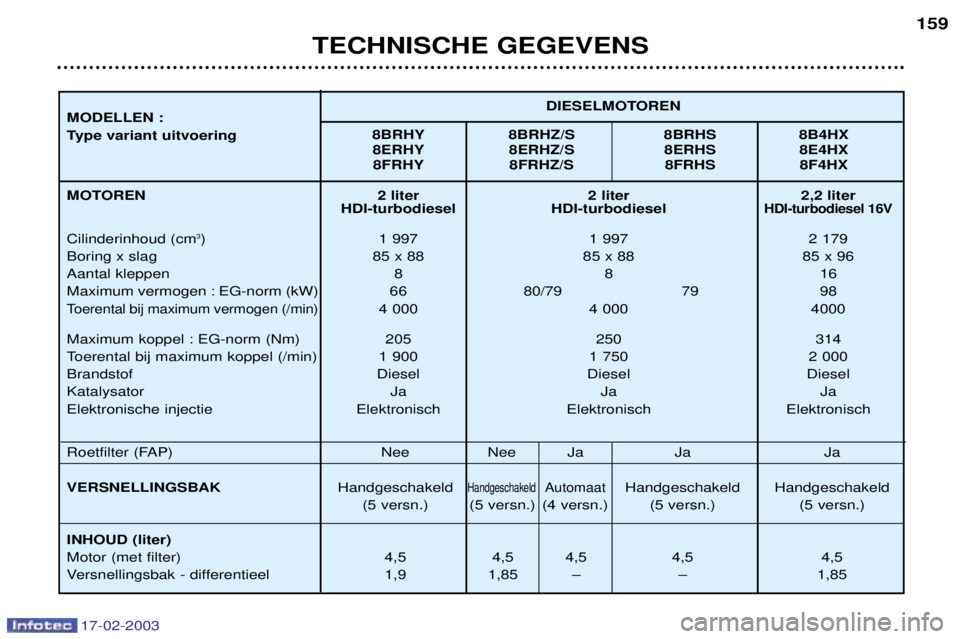

2 liter 2 liter 2,2 liter
HDI-turbodiesel HDI-turbodieselHDI-turbodiesel 16V
1 997 1 997 2 179
85 x 88 85 x 88 85 x 96 88 1 6
66 80/79 79 98
4 000 4 000 4000
205 250 314
1 900 1 750 2 000
Diesel Diesel Diesel Ja Ja Ja
Elektronisch Elektronisch Elektronisch
Nee Nee Ja Ja Ja
Handgeschakeld
HandgeschakeldAutomaatHandgeschakeld Handgeschakeld
(5 versn.) (5 versn.) (4 versn.) (5 versn.) (5 versn.)
4,5 4,5 4,5 4,5 4,5
1,9 1,85 Ð Ð 1,85
TECHNISCHE GEGEVENS 159
MODELLEN :
Type variant uitvoering
8BRHY 8BRHZ/S 8BRHS 8B4HX
8ERHY 8ERHZ/S 8ERHS 8E4HX 8FRHY 8FRHZ/S 8FRHS 8F4HX
MOTOREN Cilinderinhoud (cm 3
)
Boring x slag Aantal kleppenMaximum vermogen : EG-norm (kW)
Toerental bij maximum vermogen (/min)
Maximum koppel : EG-norm (Nm)
Toerental bij maximum koppel (/min)Brandstof KatalysatorElektronische injectie
Roetfilter (FAP) VERSNELLINGSBAK INHOUD (liter) Motor (met filter)
Versnellingsbak - differentieel
DIESELMOTOREN

17-02-2003

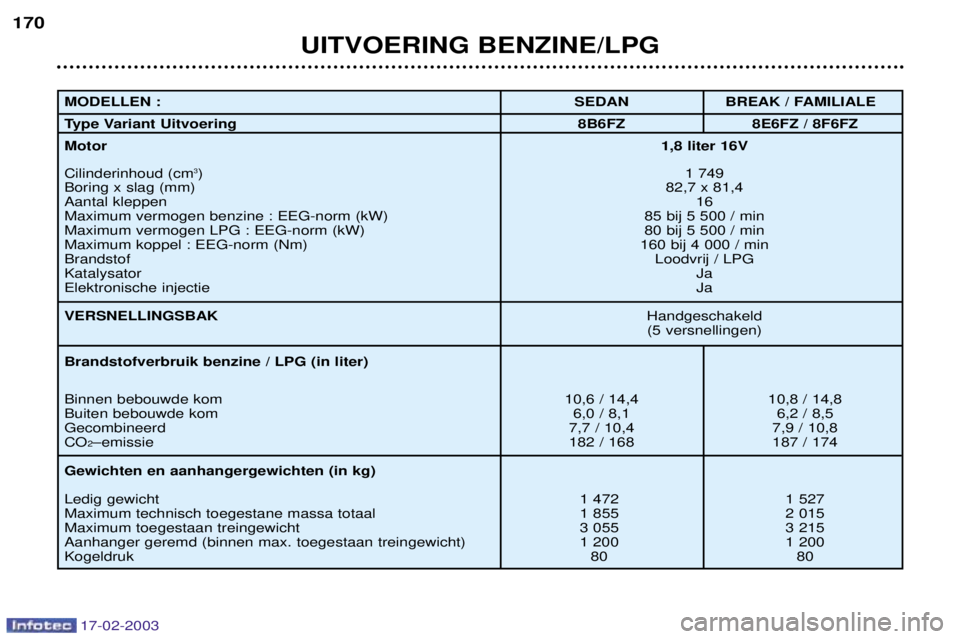

UITVOERING BENZINE/LPG
170
MODELLEN :
SEDAN BREAK / FAMILIALE
Type Variant Uitvoering 8B6FZ 8E6FZ / 8F6FZ
Motor 1,8 liter 16V
Cilinderinhoud (cm 3
) 1 749
Boring x slag (mm) 82,7 x 81,4
Aantal kleppen 16
Maximum vermogen benzine : EEG-norm (kW) 85 bij 5 500 / min
Maximum vermogen LPG : EEG-norm (kW) 80 bij 5 500 / min
Maximum koppel : EEG-norm (Nm) 160 bij 4 000 / min
Brandstof Loodvrij / LPG
Katalysator Ja
Elektronische injectie Ja
VERSNELLINGSBAK Handgeschakeld
(5 versnellingen)
Brandstofverbruik benzine / LPG (in liter) Binnen bebouwde kom 10,6 / 14,4 10,8 / 14,8
Buiten bebouwde kom 6,0 / 8,1 6,2 / 8,5
Gecombineerd 7,7 / 10,4 7,9 / 10,8
CO 2Ðemissie 182 / 168 187 / 174
Gewichten en aanhangergewichten (in kg) Ledig gewicht 1 472 1 527
Maximum technisch toegestane massa totaal 1 855 2 015 Maximum toegestaan treingewicht 3 055 3 215
Aanhanger geremd (binnen max. toegestaan treingewicht) 1 200 1 200Kogeldruk 80 80
