service Peugeot 406 2003 Handleiding (in Dutch)

17-02-2003
NIVEAUS CONTROLEREN MotorolieniveauRegelmatig controleren en tussen twee verversingen eventueel olie bij-vullen (maximum olieverbruik: 0,5 literper 1000 km.).
De controle dient bij koude motor enhorizontaal geplaatste wagen tegeschieden met behulp van de motor-olieniveaumeter of de oliepeilstok.
Oliepeilstok 2 merktekens op de peilstok : A= maxi.
Zorg dat het olieniveau nooit boven dit merkteken uitkomt.
B= mini.
Voor het behoud van debedrijfszekerheid van demotor en de emissierege-ling mag in geen gevaleen middel aan de motor-olie worden toegevoegd.
Olie verversen
Volgens de aanwijzingen in het hoofd- stuk "PEUGEOT-ONDERHOUDS-
CONTROLES" .
Opmerking: Vermijd langdurig contact
van afgewerkte olie met de huid.
Keuze van de viscositeit De olie dient in ieder geval aan de voorgeschreven kwaliteitsnormen tevoldoen.
ONDERHOUD VAN UW 406
32
Niveau rem- en koppelingsvloeistof:
- Het niveau dient steeds tussen de
merktekens DANGER en MAXI van het reservoir te staan.
- Raadpleeg bij een sterke daling van het remvloeistofniveau onmid-
dellijk uw PEUGEOT-servicepunt.
Verversen:
- De remvloeistof dient volgens de voorgeschreven intervallen te wor- den ververst.
- Gebruik remvloeistof die door de constructeur wordt aanbevolen enaan de DOT4-normen voldoet.
Opmerking: Remvloeistof is een
schadelijke en bijtende vloeistof.
Vermijd elk contact met de huid. Koelvloeistofniveau Gebruik de door de constructeur aanbevolen koelvloeistof. De koelventilator zorgt voor koeling van de koelvloeistof als de motorwarm is: wacht voor werkzaamhe-den aan het koelsysteem tenminste1 uur nadat de motor is afgezet,omdat de ventilator ook nog kan(gaan) werken als het contact isafgezet en omdat het koelsysteemonder druk staat. Draai, om brandwonden te voorko-men, de dop tot het eerste tandje los
om de druk te laten ontsnappen. Alsde druk weg is, verwijder dan de dopen vul koelvloeistof bij. Afgewerkte producten
Gooi geen afgewerkte olie, remvloei-
stof of koelvloeistof in afvoersyste-
men of op de grond. Niveau stuurbekrachtigingsvloeistof Open het reservoir bij koude motor (omgevingstemperatuur), het vloei-stofniveau dient boven het MINI endichtbij het MAXI merkteken testaan. Niveau ruiten- en koplampsproeiervloeistof* Gebruik voor een optimale reiniging en voor uw eigen veiligheid door
PEUGEOT aanbevolen producten.
* Volgens land van bestemming.

17-02-2003
ONDERHOUD VAN UW 40633
Gebruik uitsluitend door
Automobiles PEUGEOT
aanbevolen producten.
Om de werking van
belangrijke organen als de stuur-
bekrachtiging en het remsysteem
te optimaliseren, selecteert en
biedt PEUGEOT specifieke pro-ducten aan.CONTROLES Accu Laat uw accu voor de winter door
een PEUGEOT-servicepunt contro-leren. Luchtfilter Periodiek vervangen is een vereiste. Als u in stofrijke gebieden rijdt,moet het luchtfilter twee keer zovaak vervangen worden. Remblokken De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooralbij stadsverkeer en veel korte ritten. Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, telaten controleren. Handrem Bij een te grote slag van de handrem of bij een merkbare verminderingvan de werking van dit systeem iseen afstelling, zonodig tussen tweeonderhoudsbeurten, noodzakelijk. Laat het systeem door een
PEUGEOT-servicepunt controleren.Handgeschakelde versnellingsbak Niet verversen. Controleer het niveau volgens het onderhoudssche-
ma van de constructeur. Automatische transmissie Niet verversen. Laat het niveau door
een PEUGEOT-servicepunt volgenshet onderhoudsschema en de voor-geschreven procedure controleren. Oliefilter Laat regelmatig het filterelement ver- vangen volgens de voorschriften vanhet onderhoudsschema.

17-02-2003
ONDERHOUD VAN UW 40633
Gebruik uitsluitend door
Automobiles PEUGEOT
aanbevolen producten.
Om de werking van
belangrijke organen als de stuur-
bekrachtiging en het remsysteem
te optimaliseren, selecteert en
biedt PEUGEOT specifieke pro-ducten aan.CONTROLES Accu Laat uw accu voor de winter door
een PEUGEOT-servicepunt contro-leren. Luchtfilter Periodiek vervangen is een vereiste. Als u in stofrijke gebieden rijdt,moet het luchtfilter twee keer zovaak vervangen worden. Remblokken De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooralbij stadsverkeer en veel korte ritten. Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, telaten controleren. Handrem Bij een te grote slag van de handrem of bij een merkbare verminderingvan de werking van dit systeem iseen afstelling, zonodig tussen tweeonderhoudsbeurten, noodzakelijk. Laat het systeem door een
PEUGEOT-servicepunt controleren.Handgeschakelde versnellingsbak Niet verversen. Controleer het niveau volgens het onderhoudssche-
ma van de constructeur. Automatische transmissie Niet verversen. Laat het niveau door
een PEUGEOT-servicepunt volgenshet onderhoudsschema en de voor-geschreven procedure controleren. Oliefilter Laat regelmatig het filterelement ver- vangen volgens de voorschriften vanhet onderhoudsschema.

17-02-2003
ONDERHOUD VAN UW 40635

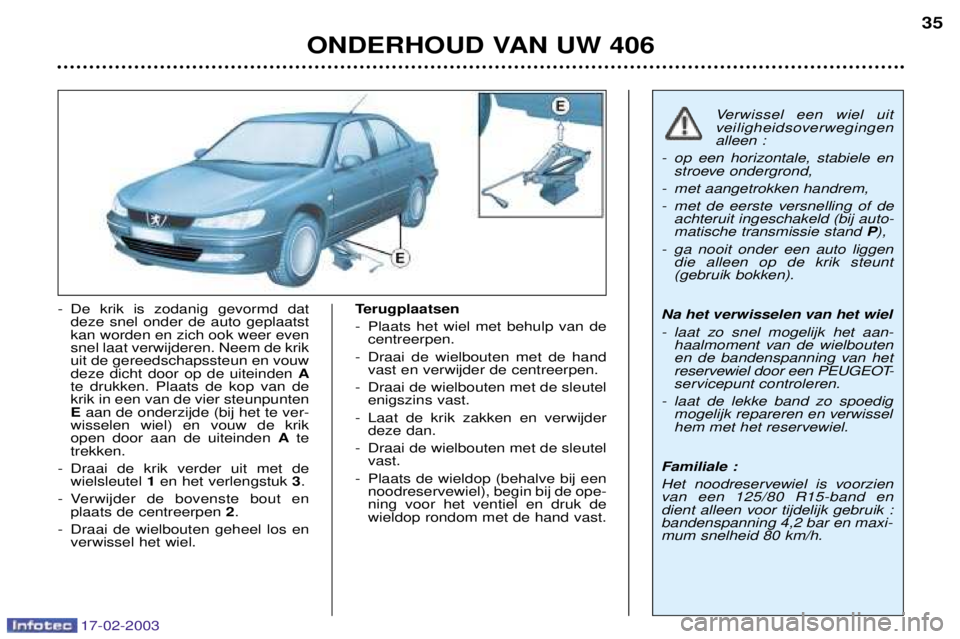

- De krik is zodanig gevormd dat
deze snel onder de auto geplaatst kan worden en zich ook weer evensnel laat verwijderen. Neem de krikuit de gereedschapssteun en vouwdeze dicht door op de uiteinden A
te drukken. Plaats de kop van dekrik in een van de vier steunpuntenE aan de onderzijde (bij het te ver-
wisselen wiel) en vouw de krikopen door aan de uiteinden Ate
trekken.
- Draai de krik verder uit met de wielsleutel 1en het verlengstuk 3.
- Verwijder de bovenste bout en plaats de centreerpen 2.
- Draai de wielbouten geheel los en verwissel het wiel. Terugplaatsen
- Plaats het wiel met behulp van de
centreerpen.
- Draai de wielbouten met de hand vast en verwijder de centreerpen.
- Draai de wielbouten met de sleutel enigszins vast.
- Laat de krik zakken en verwijder deze dan.
- Draai de wielbouten met de sleutel vast.
- Plaats de wieldop (behalve bij een noodreservewiel), begin bij de ope- ning voor het ventiel en druk dewieldop rondom met de hand vast.
Verwissel een wiel uit
veiligheidsoverwegingenalleen :
- op een horizontale, stabiele en stroeve ondergrond,
- met aangetrokken handrem,
- met de eerste versnelling of de achteruit ingeschakeld (bij auto-
matische transmissie stand P),
- ga nooit onder een auto liggen die alleen op de krik steunt
(gebruik bokken).
Na het verwisselen van het wiel
- laat zo snel mogelijk het aan- haalmoment van de wielbouten
en de bandenspanning van het
reservewiel door een PEUGEOT-
servicepunt controleren.
- laat de lekke band zo spoedig mogelijk repareren en verwissel
hem met het reservewiel.
Familiale :
Het noodreservewiel is voorzien
van een 125/80 R15-band en
dient alleen voor tijdelijk gebruik :bandenspanning 4,2 bar en maxi-
mum snelheid 80 km/h.

17-02-2003

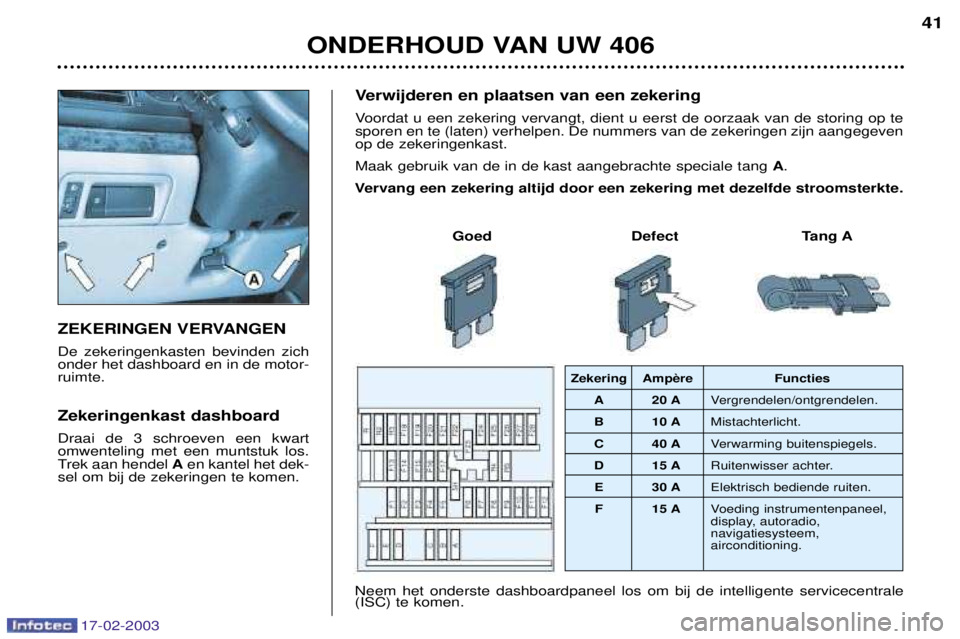

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41

17-02-2003
Zekeringen in de motorruimte ZekeringenkastMaak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.Bij het ontwerp van het
elektrische circuit van uw
auto is reeds rekeninggehouden met de monta-
ge van extra uitrusting
zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-service-
punt alvorens u andere elektrische
voorzieningen of accessoires in uw
auto installeert of laat installeren.
Sommige elektrische accessoires
of de wijze waarop die zijn gemon-
teerd kunnen nadelige invloed
hebben op de werking van uw auto,
bijvoorbeeld op de elektronischebedieningssystemen, op het audio-systeem of op het laadcircuit.
PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien uit
het verhelpen van storingen ver-
oorzaakt door de installatie van
extra accessoires die niet door
PEUGEOT aanbevolen en gele-
verd worden of door voorzienin-
gen die niet volgens de voorschrif-
ten van PEUGEOT zijn ge•nstal-
leerd. Dit geldt met name voor
appa-ratuur met een stroomver-

*De hoofdzekeringen zorgen voor
een extra beveiliging van de elektri-
sche installatie. Werkzaamheden
aan de hoofdzekeringen dienen
door een specialist uitgevoerd te
worden.
Zekering Functies
1* 10 A Achteruitrijlichten, dubbelrelais injectie, motorolie-
temperatuur, motorolieniveau, aircocompressor.
2* 15 ABrandstofpomp, elektroklep absorptievat.
3* 10 AElektronische eenheid.
4* 10 AElektronische eenheid motor en automatische transmissie.
5 10 AElektronische eenheid roetfiltersysteem, relaisruitenwissers achter.
6 15 AMistlampen voor.
7 20 AKoplampsproeiers.
8* 20 A Elektronische eenheid direct ingespoten
benzinemotor, koppelingspedaal.
9* 15 ADimlichten links.
10* 15 A Dimlichten rechts.
ONDERHOUD VAN UW 406
44

17-02-2003
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41

17-02-2003

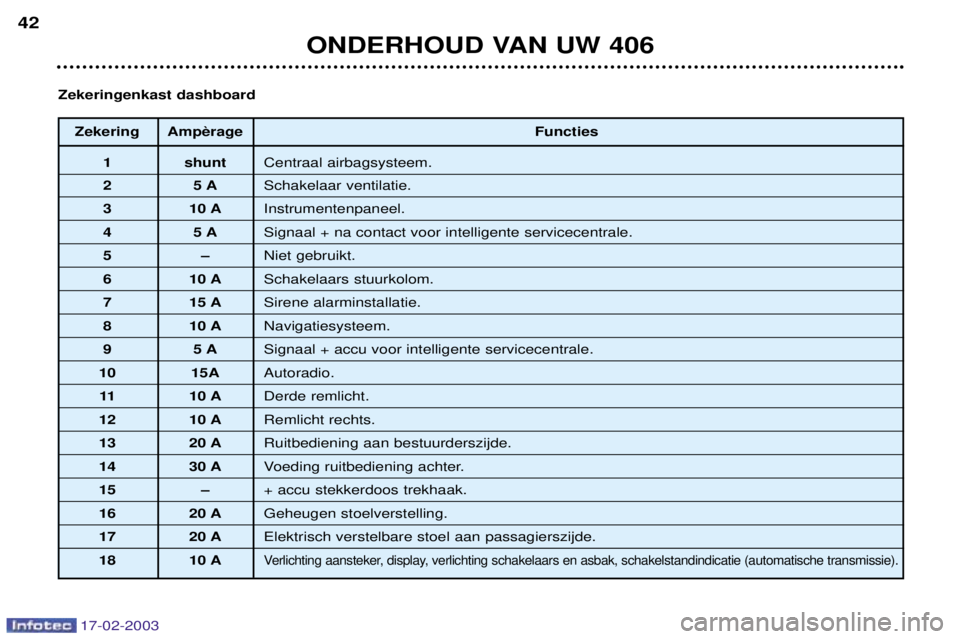

Zekering Functies
1 shuntCentraal airbagsysteem.
25 ASchakelaar ventilatie.
3 10 A Instrumentenpaneel.
45 ASignaal + na contact voor intelligente servicecentrale.
5Ð Niet gebruikt.
6 10 ASchakelaars stuurkolom.
7 15 ASirene alarminstallatie.
8 10 ANavigatiesysteem.
95 ASignaal + accu voor intelligente servicecentrale.
10 15A Autoradio.
11 10 ADerde remlicht.
12 10 A Remlicht rechts.
13 20 ARuitbediening aan bestuurderszijde.
14 30 AVoeding ruitbediening achter.
15 Ð+ accu stekkerdoos trekhaak.
16 20 AGeheugen stoelverstelling.
17 20 AElektrisch verstelbare stoel aan passagierszijde.
18 10 A
Verlichting aansteker, display, verlichting schakelaars en asbak, schakelstandindicatie (automatische transmissie).
Zekeringenkast dashboard
ONDERHOUD VAN UW 406
42

17-02-2003
ACCU Laden met behulp van een acculader :
- maak de accupoolklemmen los,
- volg de aanwijzingen van de fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (Ð) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijnmet een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu :
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.
Wacht tot de motor stationair draait en neem dan de kabels los.

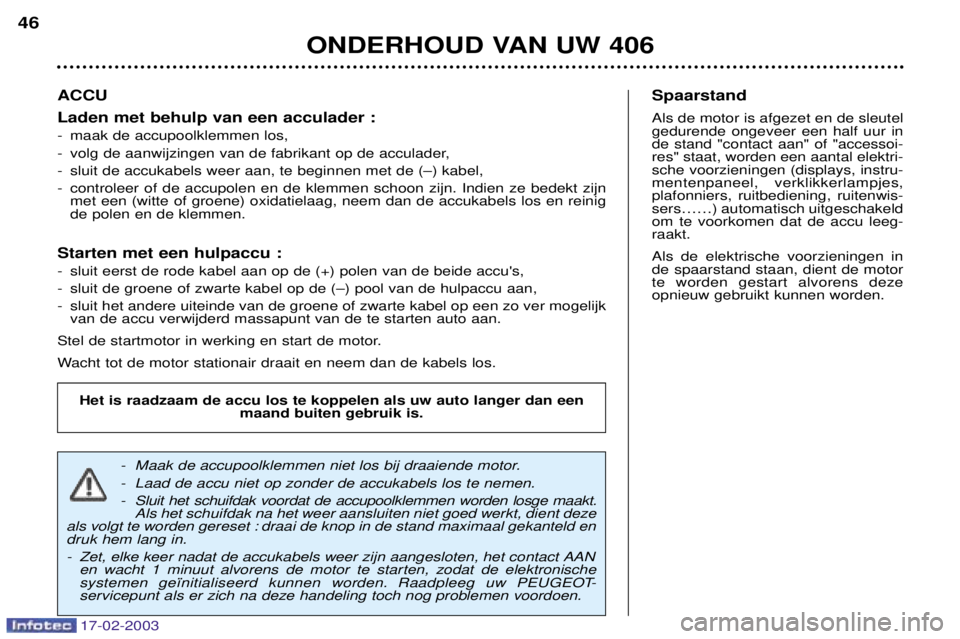

- Maak de accupoolklemmen niet los bij draaiende motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Sluit het schuifdak voordat de accupoolklemmen worden losge maakt. Als het schuifdak na het weer aansluiten niet goed werkt, dient deze
als volgt te worden gereset : draai de knop in de stand maximaal gekanteld en
druk hem lang in.
- Zet, elke keer nadat de accukabels weer zijn aangesloten, het contact AAN en wacht 1 minuut alvorens de motor te starten, zodat de elektronische
systemen ge•nitialiseerd kunnen worden. Raadpleeg uw PEUGEOT-
servicepunt als er zich na deze handeling toch nog problemen voordoen.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.
Spaarstand Als de motor is afgezet en de sleutel gedurende ongeveer een half uur inde stand "contact aan" of "accessoi-res" staat, worden een aantal elektri-sche voorzieningen (displays, instru-mentenpaneel, verklikkerlampjes,plafonniers, ruitbediening, ruitenwis-sersÉÉ) automatisch uitgeschakeldom te voorkomen dat de accu leeg-raakt. Als de elektrische voorzieningen in de spaarstand staan, dient de motorte worden gestart alvorens dezeopnieuw gebruikt kunnen worden.
ONDERHOUD VAN UW 406
46

17-02-2003
INBOUWEN VAN LUIDSPREKERS
Er is ruimte voor het inbouwen van :
- luidsprekers met een diameter van165 mm in de voorportieren,
- en tweeters met een diameter van 55 mm in het dashboard,
- speciale elliptische luidsprekers achter in de sedan,
- luidsprekers met een diameter van 100 mm achter in de break.
Raadpleeg hiervoor uw PEUGEOT- servicepunt. Aansluiten van de stekkers A1
: Vrij.
A2 : Niet gebruiken.
A3 : Niet gebruiken.
A4 : Niet gebruiken.
A5 : Vrij.
A6 :(+) Accessoires.
A7 :(+) Permanent.
A8 : Massa. B1
:(+) Luidspreker rechts achter.
B2 :(Ð) Luidspreker rechts achter.
B3 :(+) Luidspreker rechts voor en
tweeter.
B4 :(Ð) Luidspreker rechts voor en
tweeter.
B5 :(+) Luidspreker links voor en
tweeter.
B6 :(Ð) Luidspreker links voor en
tweeter.
B7 :(+) Luidspreker links achter.
B8 :(Ð) Luidspreker links achter.
ONDERHOUD VAN UW 406 47
AUTORADIO MONTEREN
Uw auto is af fabriek voorzien van :
- dakantenne,
- coaxiale antennekabel,
- basisontstoring,
- bedrading voor luidsprekers v——r,
- bedrading voor luidsprekers achter en tweeters,
- 2 stekkers (8-polig).
