Trzecie światło stop sedan
(5 żarówek W 5 W)
Opuścić obydwa metalowe zatrzaski
umieszczone po obu stronach
światła i przesunąć pokrywę do tyłu.
Zdjąć obudowę światła.
Wymienić uszkodzoną żarówkę.Światła tylne - wersja sedan
1 - Kierunkowskazy (P 21 W).
2 - Światła cofania (P 21 W).
3 - Światła stop / światła
pozycyjne (P 21/5 W).
4 - Światła pozycyjne (P 21/5 W).
5 - Tylne światło przeciwmgielne (P 21 W).
Te 5 żarówek należy wymieniać od wewnętrznej strony bagażnika :
- wyjąć zatrzaski, następnie odsunąć wykładzinę,
- wyjąć złącze naciskając na metalowy języczek A,
- zacisnąć zaczepy i wyjąć podstawę z żarówkami,
- wymienić uszkodzoną żarówkę.
OBSŁUGA WASZEGO PEUGEOTA 406
40

Światła tylne kombi
Światła w tylnych błotnikach
W celu wymontowania płata tapicerki
należy chwycić za uchwyt, pociągnąć
do siebie i wysunąć płat do góry.Otworzyć klapę za pomocą klucza
od stacyjki.
Wyjąć złącze naciskając na meta-
lowy pręt
A.
Odkręcić nakrętkę motylkową B.
Wyjąć zespół optyczny. W celu uzyskania dostępu do żaró-
wek należy nacisnąć zaczepy i wyjąć
podstawę z żarówkami.
1 - Światła stop / światła pozycyj-
ne (P21/5 W)
2 - Kierunkowskazy (P 21 W)
Wymienić uszkodzoną żarówkę.
OBSŁUGA WASZEGO PEUGEOTA 406
41

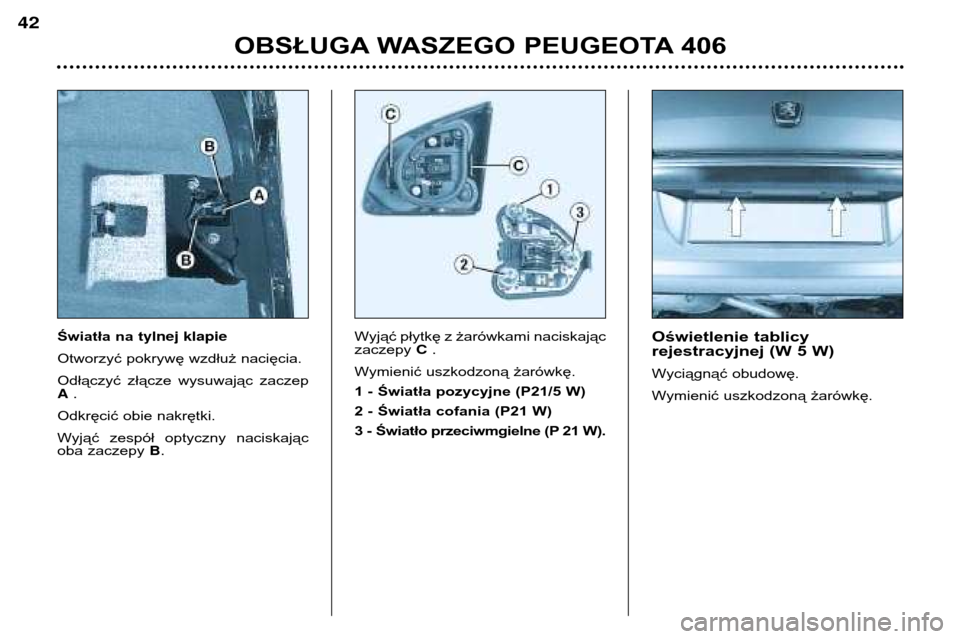

Światła na tylnej klapie
Otworzyć pokrywę wzdłuż nacięcia.
Odłączyć złącze wysuwając zaczep A .
Odkręcić obie nakrętki.
Wyjąć zespół optyczny naciskając
oba zaczepy B. Wyjąć płytkę z żarówkami naciskajączaczepy
C.
Wymienić uszkodzoną żarówkę.
1 - Światła pozycyjne (P21/5 W)
2 - Światła cofania (P21 W)
3 - Światło przeciwmgielne (P 21 W). Oświetlenie tablicy
rejestracyjnej (W 5 W)
Wyciągnąć obudowę.
Wymienić uszkodzoną żarówkę.
OBSŁUGA WASZEGO PEUGEOTA 406
42

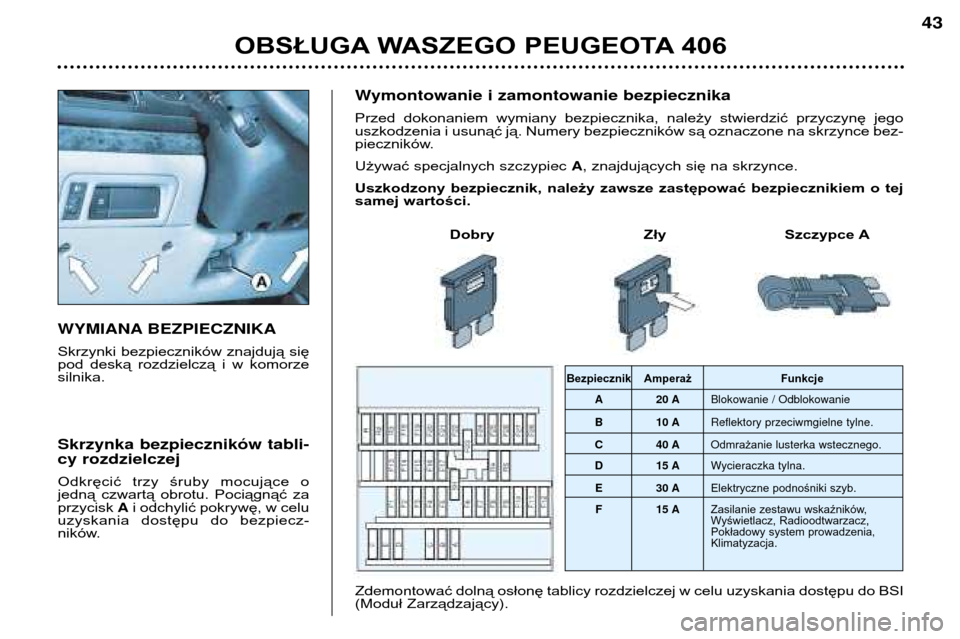

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się
pod deską rozdzielczą i w komorzesilnika. Skrzynka bezpiecznik—w tabli- cy rozdzielczej
Odkręcić trzy śruby mocujące o
jedną czwartą obrotu. Pociągnąć zaprzycisk Ai odchylić pokrywę, w celu
uzyskania dostępu do bezpiecz-
ników. Wymontowanie i zamontowanie bezpiecznika
Przed dokonaniem wymiany bezpiecznika, należy stwierdzić przyczynę jego
uszkodzenia i usunąć ją. Numery bezpieczników są oznaczone na skrzynce bez-
pieczników.
Używać specj
alnych szczypiec A,znajdujących się na skrzynce.
Uszkodzony bezpiecznik, należy zawsze zastępować bezpiecznikiem o tej
samej wartości.
Dobry Zły Szczypce A
Zdemontowa ć dolną osłonę tablicy rozdzielczej w celu uzyskania dostępu do BSI
(Moduł Zarządzający).
Bezpiecznik Amperaż Funkcje
A 20 A Blokowanie / Odblokowanie
B 10 A Reflektory przeciwmgielne tylne.
C 40 A Odmrażanie lusterka wstecznego.
D 15 A Wycieraczka tylna.
E 30 A Elektryczne podnośniki szyb.
F 15 A Zasilanie zestawu wskaźników,
Wyświetlacz, Radioodtwarzacz,
Pokładowy system prowadzenia, Klimatyzacja.
OBSŁUGA WASZEGO PEUGEOTA 406
43

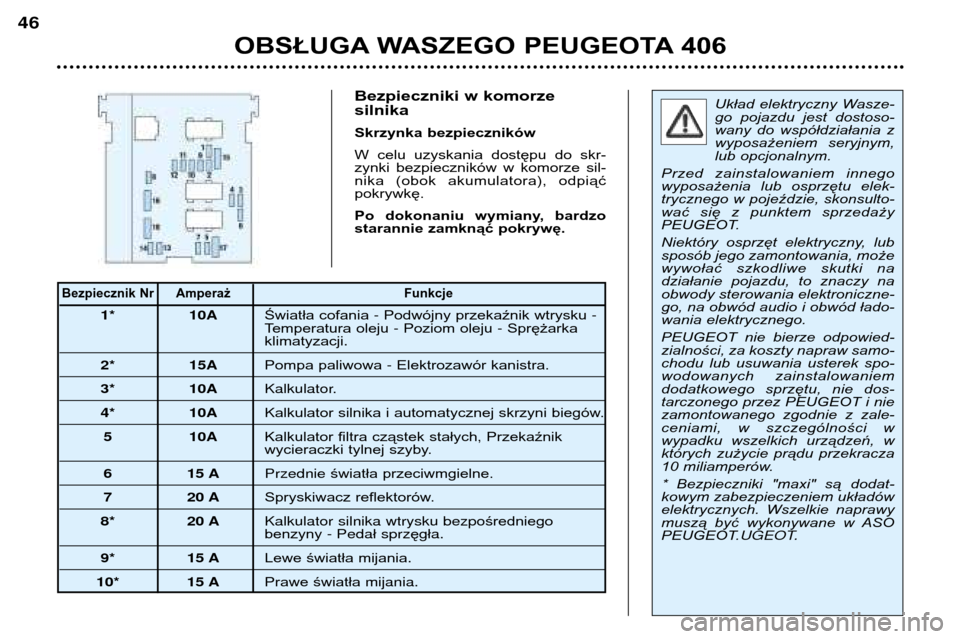

Bezpieczniki w komorze silnika
Skrzynka bezpieczników
W celu uzyskania dostępu do skr-
zynki bezpieczników w komorze sil-
nika (obok akumulatora), odpiąćpokrywkę.
Po dokonaniu wymiany, bardzo
starannie zamknąć pokrywę.Układ elektryczny Wasze-
go pojazdu jest dostoso-
wany do współdziałania z
wyposażeniem seryjnym,
lub opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elek-
trycznego w pojeździe, skonsulto-
wać się z punktem sprzedażyPEUGEOT.
Niektóry osprzęt elektryczny, lub
sposób jego zamontowania, może
wywołać szkodliwe skutki na
działanie pojazdu, to znaczy naobwody sterowania elektroniczne-
go, na obwód audio i obwód łado-
wania elektrycznego.
PEUGEOT nie bierze odpowied-
zialności, za koszty napraw samo-
chodu lub usuwania usterek spo-
wodowanych zainstalowaniem
dodatkowego sprzętu, nie dos-
tarczonego przez PEUGEOT i nie
zamontowanego zgodnie z zale-
ceniami, w szczególności w
wypadku wszelkich urządzeń, w
których zużycie prądu przekracza
10 miliamperów. * Bezpieczniki "maxi" są dodat-
kowym zabezpieczeniem układów
elektrycznych. Wszelkie naprawy
muszą być wykonywane w ASOPEUGEOT.
UGEOT.
Bezpiecznik Nr Amperaż Funkcje
1* 10A Światła cofania-Podwójny przekaźnik wtrysku -
Temperatura oleju -Poziom oleju -Sprężarka
klimatyzacji .
2* 15A Pompa paliwowa-Elektrozawór kanistra.
3* 10A Kalkulator.
4* 10AKalkulator silnika i automatycznej skrzyni biegów.
5 10A Kalkulator filtra cząstek stałych, Przekaźnik
wycieraczki tylnej szyby.
6 15 A Przednie światła przeciwmgielne.
7 20 A Spryskiwacz reflektorów.
8* 20 A Kalkulator silnika wtrysku bezpo średniego
benzyny-P eda łsprz ęg ła.
9* 15 A Lewe światła mijania.
10* 15 A Prawe światłamijania.
OBSŁUGA WASZEGO PEUGEOTA 406
46

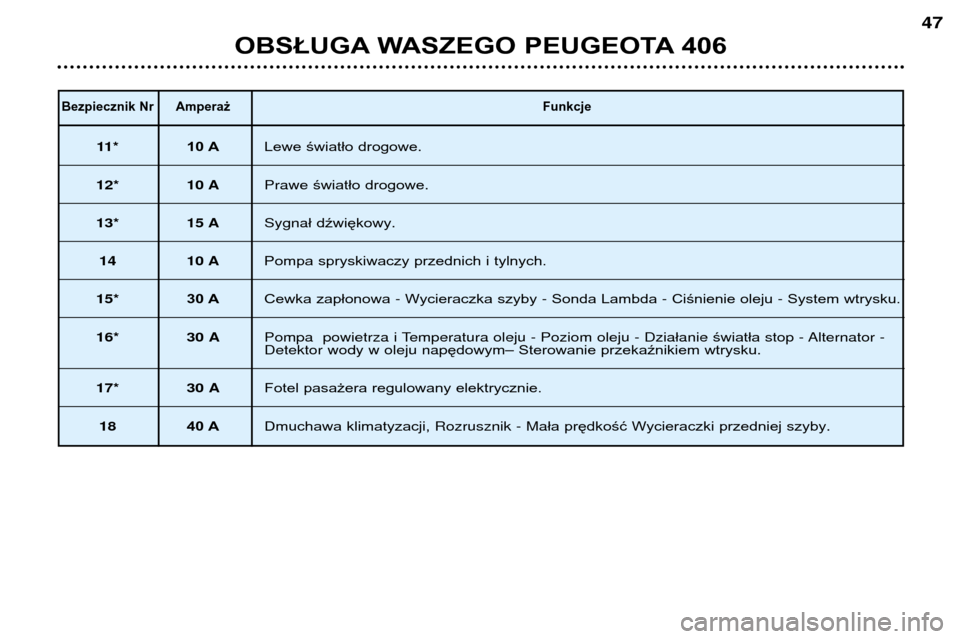

Bezpiecznik Nr AmperażFunkcje
11 *10 ALewe światło drogowe .
12* 10 A Prawe światło drogowe .
13* 15 A Sygnał dźwiękowy .
14 10 A Pompa spryskiwaczy przednich i tylnych.
15*30 ACewka zapłonowa -Wycieraczka szyby -Sonda Lambda -Ciśnienie oleju -System wtrysku.
16* 30 A Pompa powietrza i Temperatura oleju - Poziom oleju - Dzia łanie światła stop - Alternator -
Detektor wody w oleju nap ędowymÐSterowanie przekaźnikiem wtrysku .
17* 30 AFotel pasażera regulowany elektrycznie.
18 40 ADmuchawa klimatyzacji, Rozrusznik - Mała prędkość Wycieraczki przedniej szyby .
OBSŁUGA WASZEGO PEUGEOTA 406
47

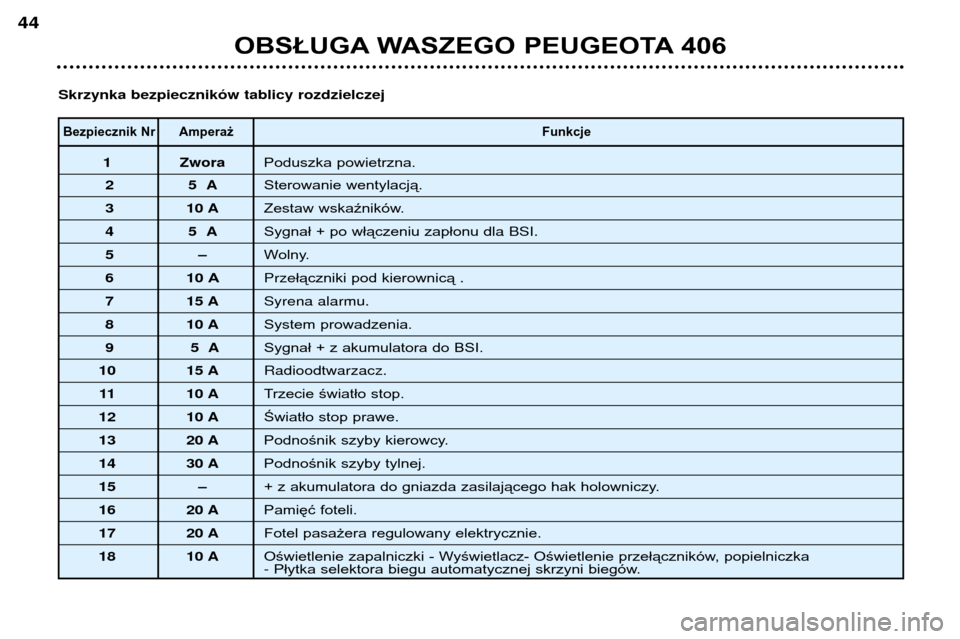

Bezpiecznik Nr AmperażFunkcje
1 ZworaPoduszka powietrzna.
25 ASterowanie wentylacją.
3 10 A Zestaw wskaźników.
45 ASygnał + po włączeniu zapłonu dla BSI.
5ÐWolny.
6 10 APrzełączniki pod kierownicą .
7 15 ASyrena alarmu.
8 10 ASystem prowadzenia.
95ASygnał + z akumulatora do BSI.
10 15 A Radioodtwarzacz.
11 10 ATrzecie światło stop.
12 10 A Światło stop prawe.
13 20 APodnośnik szyby kierowcy.
14 30 APodnośnik szyby tylnej.
15 Ð+ z akumulatora do gniazda zasilającego hak holowniczy.
16 20 APamięć foteli.
17 20 AFotel pasażera regulowany elektrycznie.
18 10 A Oświetlenie zapalniczki - Wyświetlacz- Oświetlenie przełączników, popielniczka -Płytka selektora biegu automatycznej skrzyni biegów.
Skrzynka bezpiecznik—w tablicy rozdzielczej
OBSŁUGA WASZEGO PEUGEOTA 406
44

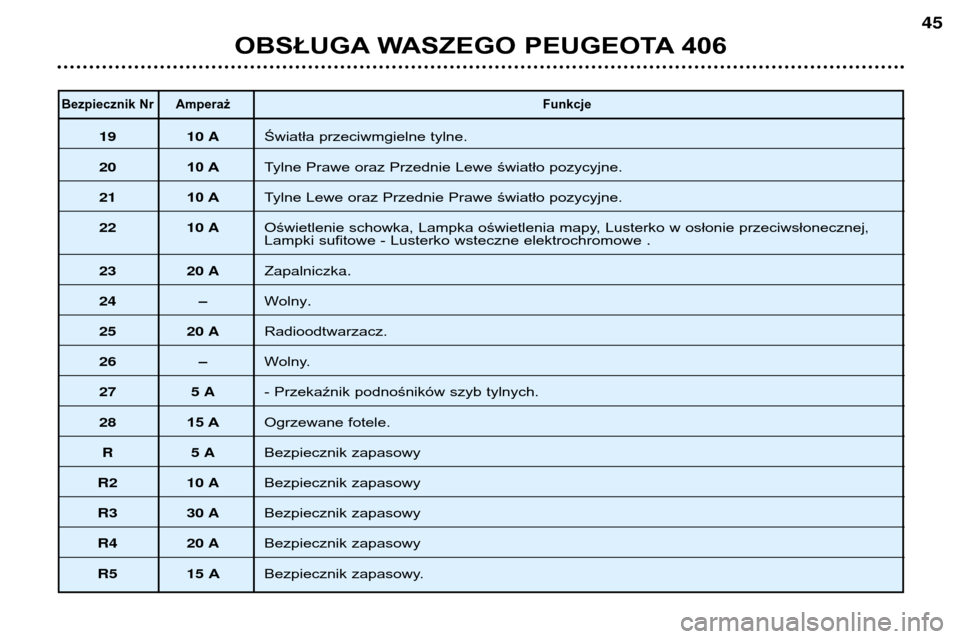

Bezpiecznik Nr AmperażFunkcje
19 10 AŚwiatła przeciwmgielne tylne.
2010 ATylne Prawe oraz Przednie Lewe światło pozycyjne.
21 10 ATylne Lewe oraz Przednie Prawe światło pozycyjne.
22 10 A Oświetlenie schowka, Lampka oświetlenia mapy, Lusterko w osłonie przeciwsłonecznej,
Lampki sufitowe - Lusterko wsteczne elektrochromowe .
23 20 AZapalniczka.
24 ÐWolny.
25 20 A Radioodtwarzacz.
26 ÐWolny.
27 5 A- Przekaźnik podnośników szyb tylnych.
28 15 AOgrzewane fotele.
R5 ABezpiecznik zapasowy
R2 10 A Bezpiecznik zapasowy
R3 30 ABezpiecznik zapasowy
R4 20 ABezpiecznik zapasowy
R5 15 ABezpiecznik zapasowy.
OBSŁUGA WASZEGO PEUGEOTA 406
45

AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
- odłączyć akumulator.
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (–),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki ( –)
akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody.

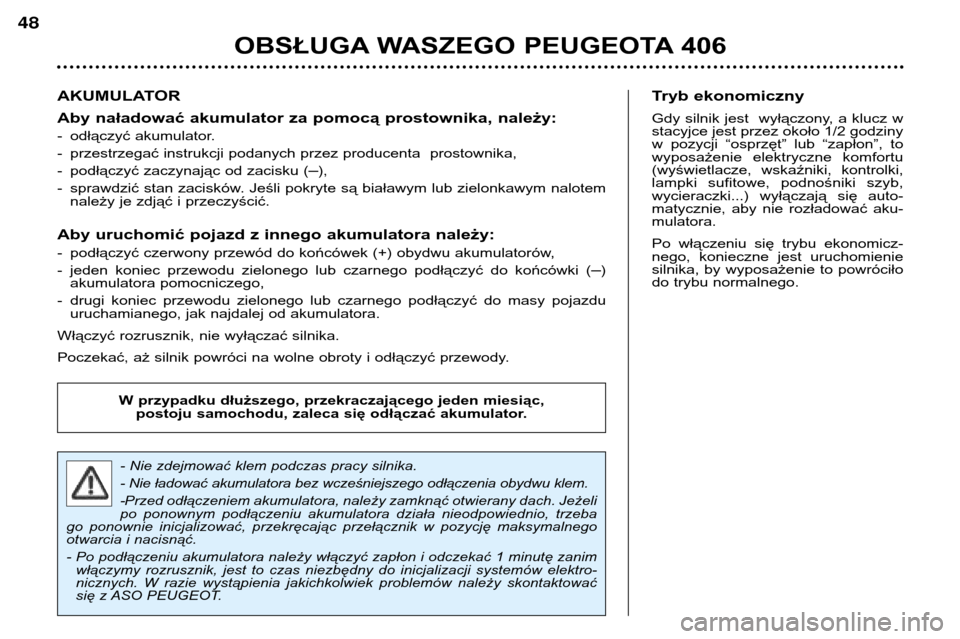

- Nie zdejmować klem podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia obydwu klem.
-Przed odłączeniem akumulatora, należy zamknąć otwierany dach. Jeżeli
po ponownym podłączeniu akumulatora działa nieodpowiednio, trzeba
go ponownie inicjalizować, przekręcając przełącznik w pozycję maksymalnego
otwarcia i nacisnąć.
- Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę zanim włączymy rozrusznik, jest to czas niezbędny do inicjalizacji systemów elektro-
nicznych. W razie wystąpienia jakichkolwiek problemów należy skontaktować
się z ASO PEUGEOT.
W przypadku dłuższego, przekraczającego jeden miesiąc, postoju samochodu, zaleca się odłączać akumulator.
Tryb ekonomiczny
Gdy silnik jest wyłączony, a klucz w stacyjce jest przez około 1/2 godziny
w pozycji “osprzęt” lub “zapłon”, to
wyposażenie elektryczne komfortu
(wyświetlacze, wskaźniki, kontrolki,
lampki sufitowe, podnośniki szyb,
wycieraczki...) wyłączają się auto-
matycznie, aby nie rozładować aku-mulatora.
Po włączeniu się trybu ekonomicz-
nego, konieczne jest uruchomienie
silnika, by wyposażenie to powróciło
do trybu normalnego.
OBSŁUGA WASZEGO PEUGEOTA 406
48

MONTAŻ GŁOŚNIKÓW
Istniejąca instalacja fabryczna poz-
wala zamontować :
- głośniki o średnicy165 mm w drz-wiach przednich,
- głośniki wysokotonowe o średnicy 55 mm w desce rozdzielczej,
- głośniki tylne elipsoidalne w seda- nie,
- głośniki tylne o średnicy 100 mm w kombi.

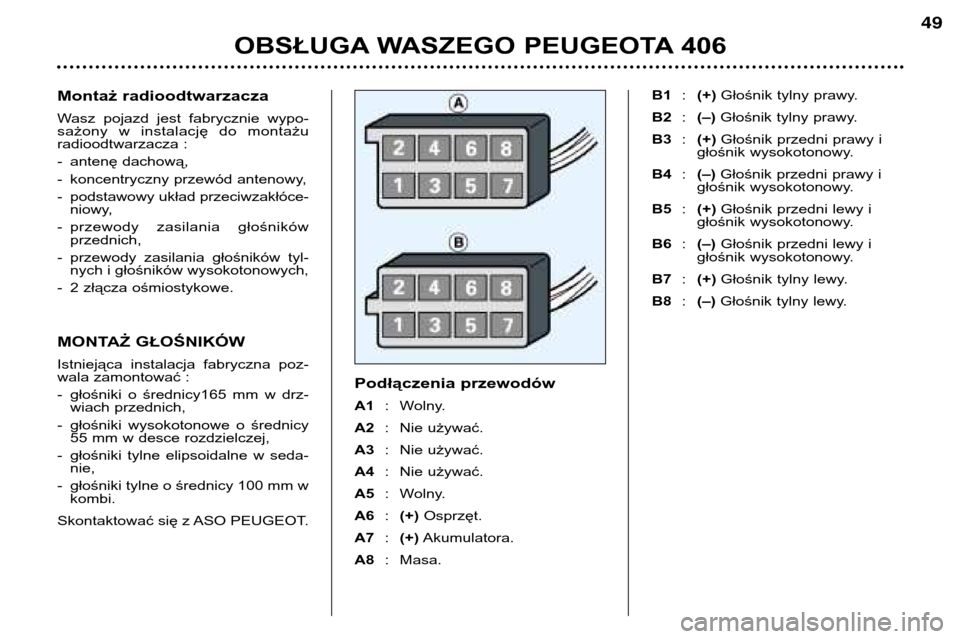

Skontaktować się z ASO PEUGEOT. Podłączenia przewodów A1
: Wolny.
A2 : Nie używać.
A3 : Nie używać.
A4 : Nie używać.
A5 : Wolny.
A6 :(+) Osprzęt.
A7 :(+) Akumulatora.
A8 : Masa. B1
:(+) Głośnik tylny prawy.
B2 :(–) Głośnik tylny prawy.
B3 :(+) Głośnik przedni prawy i
głośnik wysokotonowy.
B4 :(–) Głośnik przedni prawy i
głośnik wysokotonowy.
B5 :(+) Głośnik przedni lewy i
głośnik wysokotonowy.
B6 :(–) Głośnik przedni lewy i
głośnik wysokotonowy.
B7 :(+) Głośnik tylny lewy.
B8 :(–) Głośnik tylny lewy.
OBSŁUGA WASZEGO PEUGEOTA 406
49
Montaż radioodtwarzacza
Wasz pojazd jest fabrycznie wypo-
sażony w instalację do montażu
radioodtwarzacza :
- antenę dachową,
- koncentryczny przewód antenowy,
- podstawowy układ przeciwzakłóce-
niowy,
- przewody zasilania głośników przednich,
- przewody zasilania głośników tyl- nych i głośników wysokotonowych,
- 2 złącza ośmiostykowe.
