Peugeot 407 C 2010.5 Manual del propietario (in Spanish)

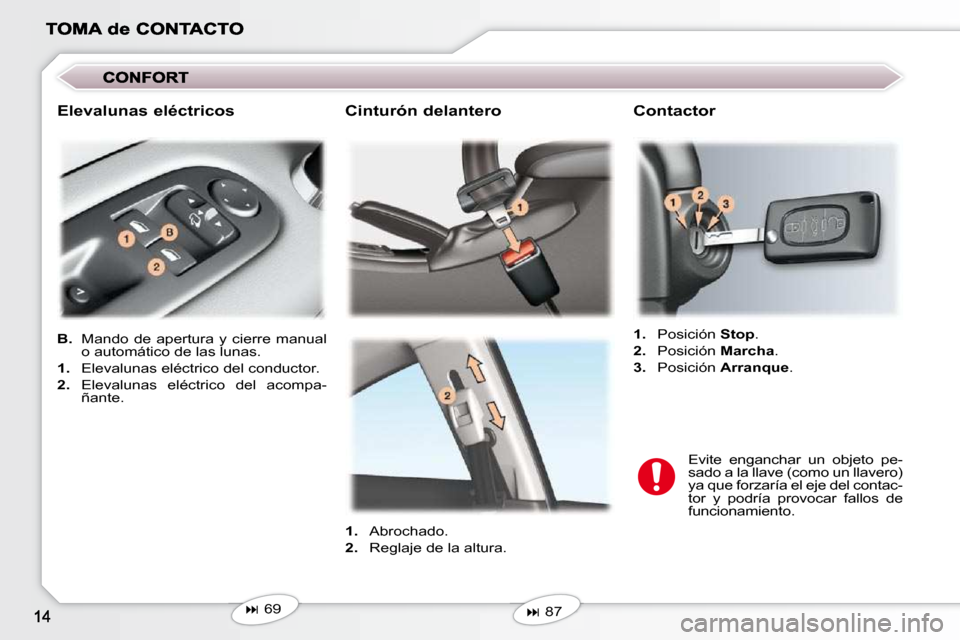

Cinturón delantero

1. Abrochado.

2. Reglaje de la altura.

 87

1. Posición Stop .

2. Posición Marcha .

3. Posición Arranque .
Contactor

B. Mando de apertura y cierre manual
o automático de las lunas.

1. Elevalunas eléctrico del conductor.

2. Elevalunas eléctrico del acompa-
ñante.
Elevalunas eléctricos

 69 Evite enganchar un objeto pe-
sado a la llave (como un llavero)
ya que forzaría el eje del contac-
tor y podría provocar fallos de
funcionamiento.

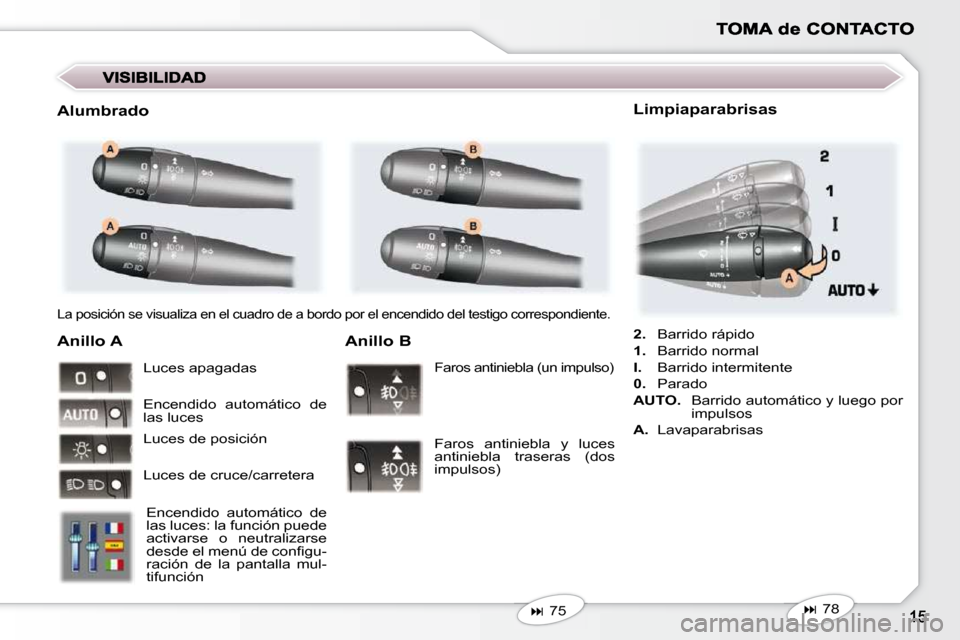

La posición se visualiza en el cuadro de a bordo por el encendido del testigo correspondiente.
Anillo A
Encendido automático de
las luces: la función puede
activarse o neutralizarse
desde el menú de confi gu-
ración de la pantalla mul-
tifunción
Anillo B
Faros antiniebla (un impulso)
Faros antiniebla y luces
antiniebla traseras (dos
impulsos)

 75
2. Barrido rápido

1. Barrido normal

I. Barrido intermitente

0. Parado

AUTO. Barrido automático y luego por
impulsos

A. Lavaparabrisas

 78
Limpiaparabrisas Alumbrado
Luces apagadas
Encendido automático de
las luces
Luces de posición
Luces de cruce/carretera

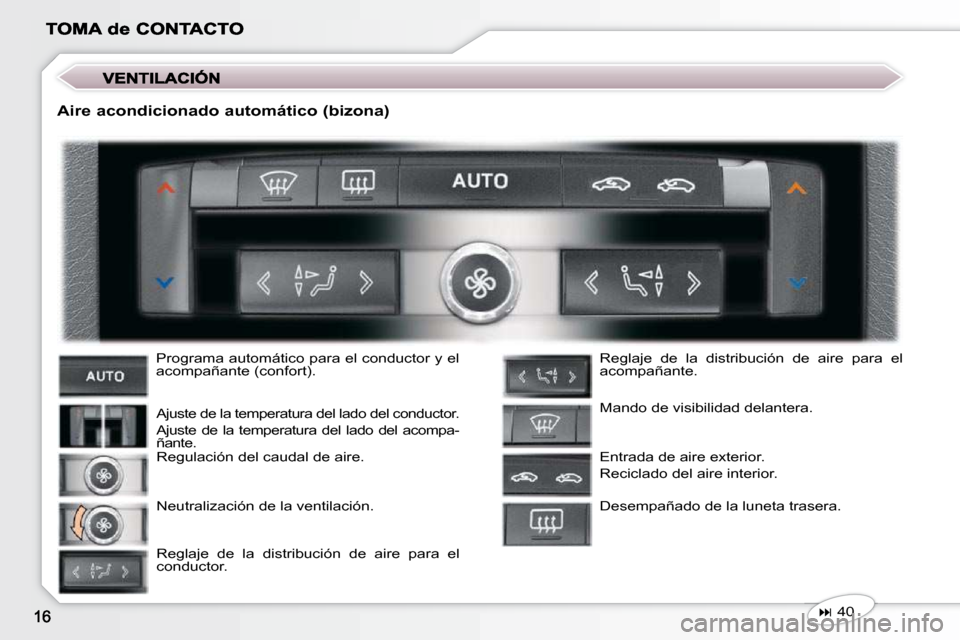

Programa automático para el conductor y el
acompañante (confort).
Ajuste de la temperatura del lado del conductor.
Ajuste de la temperatura del lado del acompa-
ñante.
Regulación del caudal de aire.
Neutralización de la ventilación. Reglaje de la distribución de aire para el
acompañante.
Mando de visibilidad delantera.
Entrada de aire exterior.
Reciclado del aire interior.
Desempañado de la luneta trasera.

 40
Reglaje de la distribución de aire para el
conductor.
Aire acondicionado automático (bizona)

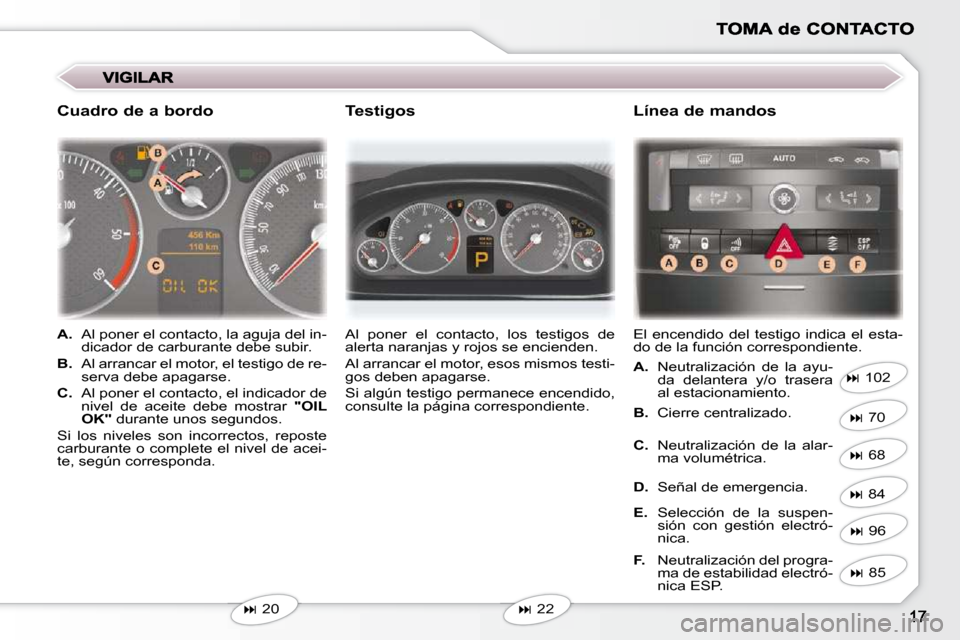

 20 Al poner el contacto, los testigos de
alerta naranjas y rojos se encienden.
Al arrancar el motor, esos mismos testi-
gos deben apagarse.
Si algún testigo permanece encendido,
consulte la página correspondiente.
El encendido del testigo indica el esta-
do de la función correspondiente.

A. Al poner el contacto, la aguja del in-
dicador de carburante debe subir.

B. Al arrancar el motor, el testigo de re-
serva debe apagarse.

C. Al poner el contacto, el indicador de
nivel de aceite debe mostrar "OIL
OK" durante unos segundos.
Si los niveles son incorrectos, reposte
carburante o complete el nivel de acei-
te, según corresponda.
Testigos

 22
Línea de mandos Cuadro de a bordo

 102

A. Neutralización de la ayu-
da delantera y/o trasera
al estacionamiento.

B. Cierre centralizado.

C. Neutralización de la alar-
ma volumétrica.

D. Señal de emergencia.

E. Selección de la suspen-
sión con gestión electró-
nica.

F. Neutralización del progra-
ma de estabilidad electró-
nica ESP.
 70

 68

 84

 96

 85

 90

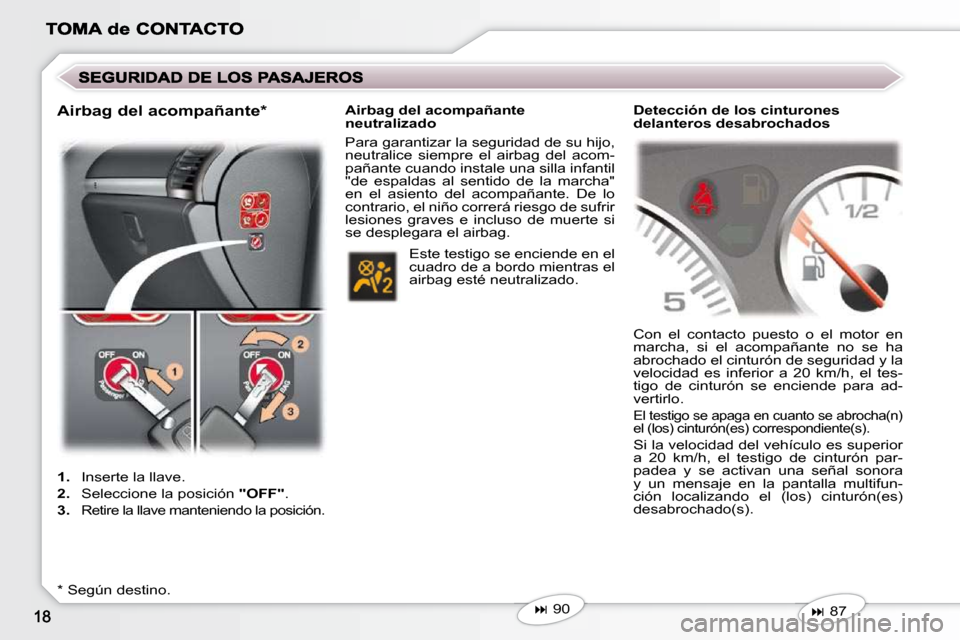

1. Inserte la llave.

2. Seleccione la posición "OFF" .

3.
Retire la llave manteniendo la posición.
* Según destino. Airbag del acompañante
neutralizado
Este testigo se enciende en el
cuadro de a bordo mientras el
airbag esté neutralizado.
Airbag del acompañante *
Con el contacto puesto o el motor en
marcha, si el acompañante no se ha
abrochado el cinturón de seguridad y la
velocidad es inferior a 20 km/h, el tes-
tigo de cinturón se enciende para ad-
vertirlo.
El testigo se apaga en cuanto se abrocha(n)
el (los) cinturón(es) correspondiente(s).
Si la velocidad del vehículo es superior
a 20 km/h, el testigo de cinturón par-
padea y se activan una señal sonora
y un mensaje en la pantalla multifun-
ción localizando el (los) cinturón(es)
desabrochado(s).
Detección de los cinturones
delanteros desabrochados

 87
Para garantizar la seguridad de su hijo,
neutralice siempre el airbag del acom-
pañante cuando instale una silla infantil
"de espaldas al sentido de la marcha"
en el asiento del acompañante. De lo
contrario, el niño correrá riesgo de sufrir
lesiones graves e incluso de muerte si
se desplegara el airbag.

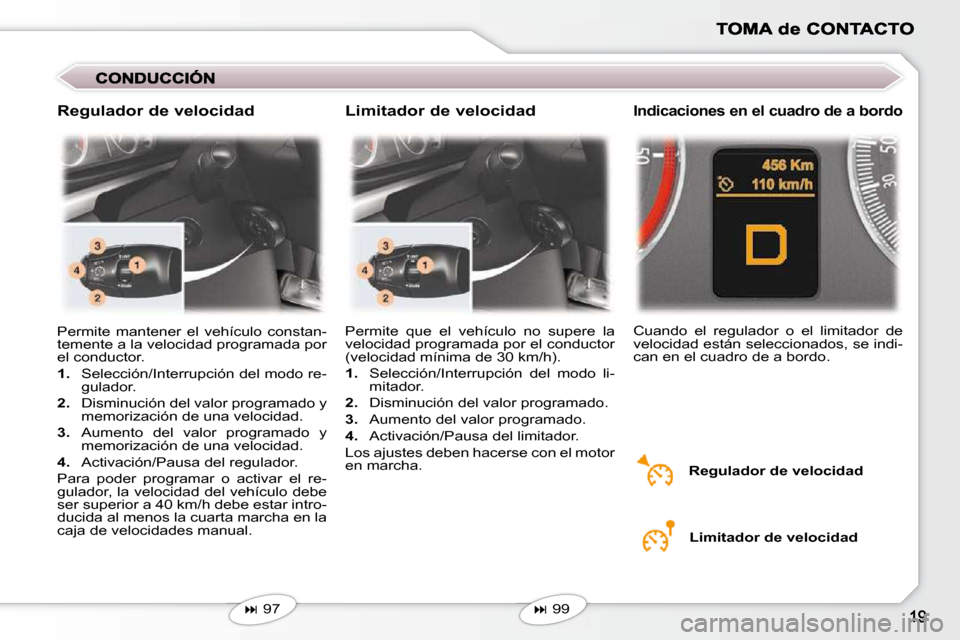

Regulador de velocidad
Permite que el vehículo no supere la
velocidad programada por el conductor
(velocidad mínima de 30 km/h).

1. Selección/Interrupción del modo li-
mitador.

2. Disminución del valor programado.

3. Aumento del valor programado.

4. Activación/Pausa del limitador.
Los ajustes deben hacerse con el motor
en marcha.

 97
Limitador de velocidad

 99
Permite mantener el vehículo constan-
temente a la velocidad programada por
el conductor.

1. Selección/Interrupción del modo re-
gulador.

2. Disminución del valor programado y
memorización de una velocidad.

3. Aumento del valor programado y
memorización de una velocidad.

4. Activación/Pausa del regulador.
Para poder programar o activar el re-
gulador, la velocidad del vehículo debe
ser superior a 40 km/h debe estar intro-
ducida al menos la cuarta marcha en la
caja de velocidades manual. Cuando el regulador o el limitador de
velocidad están seleccionados, se indi-
can en el cuadro de a bordo.

Regulador de velocidad

Limitador de velocidad
Indicaciones en el cuadro de a bordo

1
20

1
21

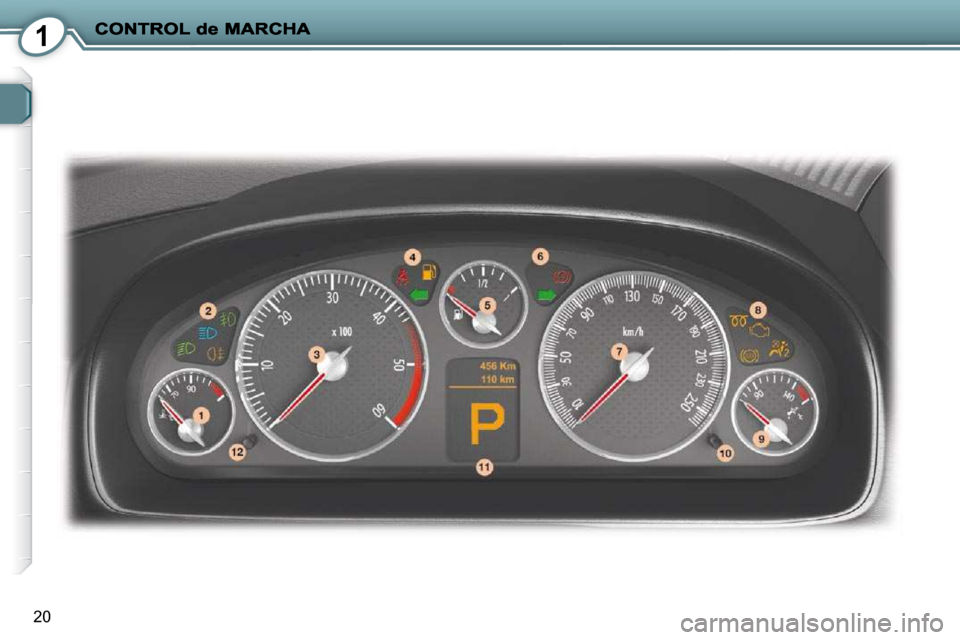

1. Cuadrante del indicador de tempe-
ratura del líquido de refrigeración.

2. Testigos de encendido de las luces:
de cruce
de carretera
antiniebla delanteras
antiniebla traseras

3. Cuadrante del cuentarrevoluciones.

4. Testigos:
de cinturones de seguridad delan- teros desabrochados
del nivel de carburante
del indicador de dirección izquierdo

5. Cuadrante del indicador de nivel
del depósito de carburante.

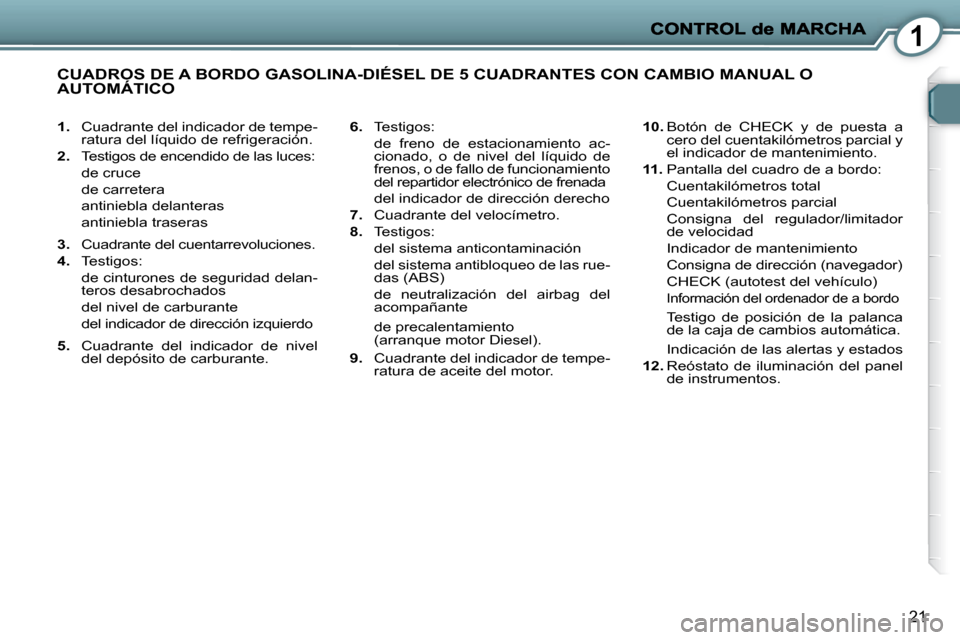

CUADROS DE A BORDO GASOLINA-DIÉSEL DE 5 CUADRANTES CON CAMBIO MANUAL O AUTOMÁTICO

10. Botón de CHECK y de puesta a
cero del cuentakilómetros parcial y
el indicador de mantenimiento.

11. Pantalla del cuadro de a bordo:
Cuentakilómetros total
Cuentakilómetros parcial
Consigna del regulador/limitador de velocidad
Indicador de mantenimiento
Consigna de dirección (navegador)
CHECK (autotest del vehículo)

Información del ordenador de a bordo

6. Testigos:
de freno de estacionamiento ac- cionado, o de nivel del líquido de
frenos, o de fallo de funcionamiento
del repartidor electrónico de frenada
del indicador de dirección derecho

7. Cuadrante del velocímetro.

8. Testigos:
del sistema anticontaminación
del sistema antibloqueo de las rue- das (ABS)
de neutralización del airbag del acompañante
de precalentamiento (arranque motor Diesel).

9. Cuadrante del indicador de tempe-
ratura de aceite del motor. Testigo de posición de la palanca
de la caja de cambios automática.
Indicación de las alertas y estados

12. Reóstato de iluminación del panel
de instrumentos.

1
22

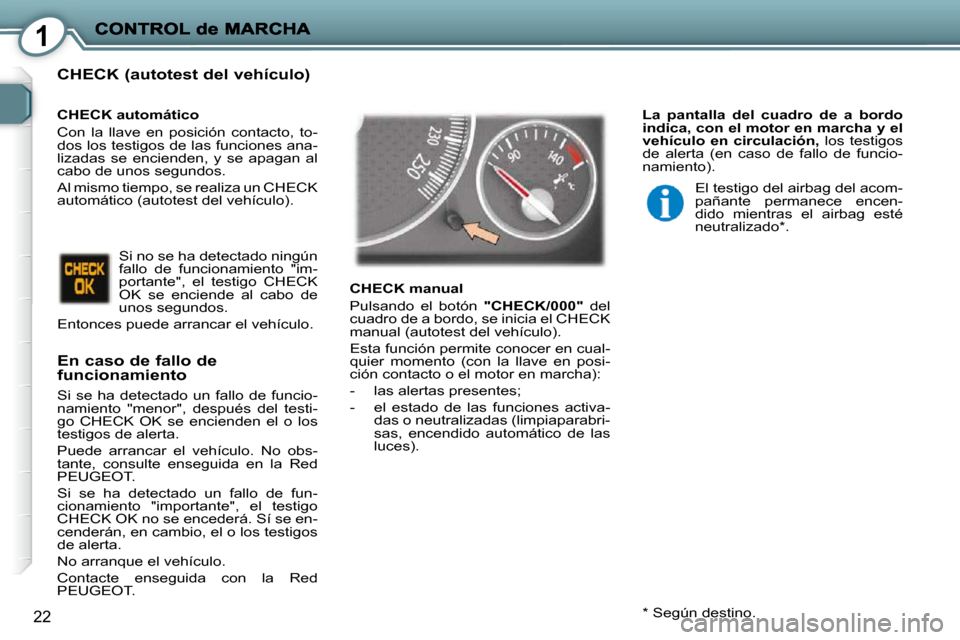

CHECK (autotest del vehículo)
En caso de fallo de funcionamiento
Si se ha detectado un fallo de funcio-
namiento "menor", después del testi-
go CHECK OK se encienden el o los
testigos de alerta.
Puede arrancar el vehículo. No obs-
tante, consulte enseguida en la Red
PEUGEOT.
Si se ha detectado un fallo de fun-
cionamiento "importante", el testigo
CHECK OK no se encederá. Sí se en-
cenderán, en cambio, el o los testigos
de alerta.
No arranque el vehículo.
Contacte enseguida con la Red
PEUGEOT. * Según destino.
CHECK automático
Con la llave en posición contacto, to-
dos los testigos de las funciones ana-
lizadas se encienden, y se apagan al
cabo de unos segundos.
Al mismo tiempo, se realiza un CHECK
automático (autotest del vehículo).
Si no se ha detectado ningún
fallo de funcionamiento "im-
portante", el testigo CHECK
OK se enciende al cabo de
unos segundos.
Entonces puede arrancar el vehículo. CHECK manual
Pulsando el botón
"CHECK/000" del
cuadro de a bordo, se inicia el CHECK
manual (autotest del vehículo).
Esta función permite conocer en cual-
quier momento (con la llave en posi-
ción contacto o el motor en marcha):
- las alertas presentes;
- el estado de las funciones activa- das o neutralizadas (limpiaparabri-
sas, encendido automático de las
luces). El testigo del airbag del acom-
pañante permanece encen-
dido mientras el airbag esté
neutralizado * .

La pantalla del cuadro de a bordo
indica, con el motor en marcha y el
vehículo en circulación, los testigos
de alerta (en caso de fallo de funcio-
namiento).

1
23

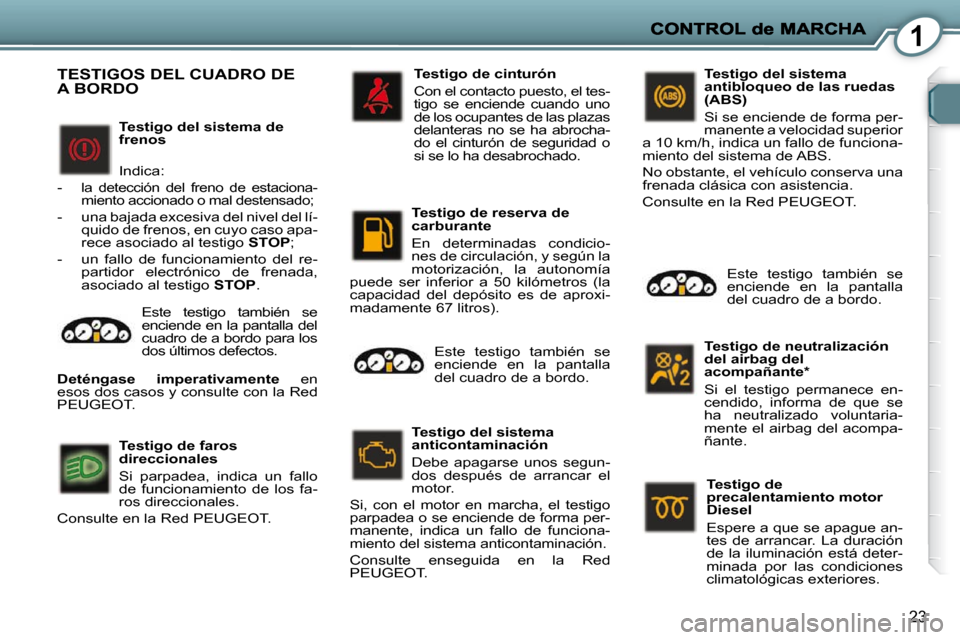

Testigo del sistema de
frenos
Indica:
- la detección del freno de estaciona-miento accionado o mal destensado;
- una bajada excesiva del nivel del lí-quido de frenos, en cuyo caso apa-
rece asociado al testigo STOP ;
- un fallo de funcionamiento del re- partidor electrónico de frenada,
asociado al testigo STOP .
TESTIGOS DEL CUADRO DE A BORDO Testigo de cinturón
Con el contacto puesto, el tes-
tigo se enciende cuando uno
de los ocupantes de las plazas
delanteras no se ha abrocha-
do el cinturón de seguridad o
si se lo ha desabrochado.
Testigo de reserva de
carburante
En determinadas condicio-
nes de circulación, y según la
motorización, la autonomía
puede ser inferior a 50 kilómetros (la
capacidad del depósito es de aproxi-
madamente 67 litros).
Testigo del sistema
anticontaminación
Debe apagarse unos segun-
dos después de arrancar el
motor.
Si, con el motor en marcha, el testigo
parpadea o se enciende de forma per-
manente, indica un fallo de funciona-
miento del sistema anticontaminación.
Consulte enseguida en la Red
PEUGEOT. Testigo de neutralización
del airbag del
acompañante *
Si el testigo permanece en-
cendido, informa de que se
ha neutralizado voluntaria-
mente el airbag del acompa-
ñante.
Este testigo también se
enciende en la pantalla del
cuadro de a bordo para los
dos últimos defectos.

Deténgase imperativamente en
esos dos casos y consulte con la Red
PEUGEOT. Testigo del sistema
antibloqueo de las ruedas
(ABS)
Si se enciende de forma per-
manente a velocidad superior
a 10 km/h, indica un fallo de funciona-
miento del sistema de ABS.
No obstante, el vehículo conserva una
frenada clásica con asistencia.
Consulte en la Red PEUGEOT.
Este testigo también se
enciende en la pantalla
del cuadro de a bordo.
Testigo de faros
direccionales
Si parpadea, indica un fallo
de funcionamiento de los fa-
ros direccionales.
Consulte en la Red PEUGEOT. Testigo de
precalentamiento motor
Diesel
Espere a que se apague an-
tes de arrancar. La duración
de la iluminación está deter-
minada por las condiciones
climatológicas exteriores.
Este testigo también se
enciende en la pantalla
del cuadro de a bordo.
