Praktische Tipps
7

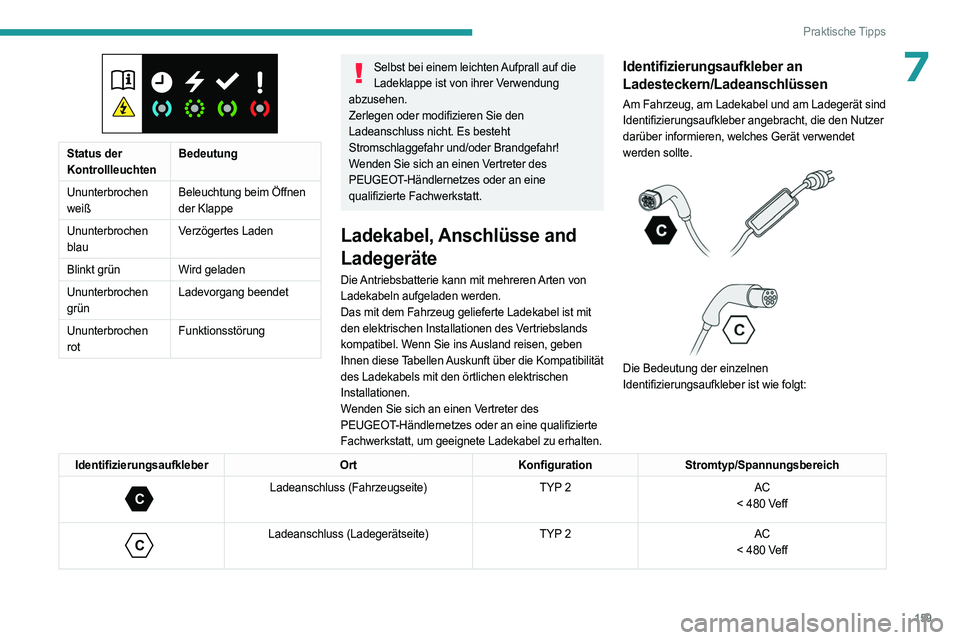

Status der
KontrollleuchtenBedeutung
Ununterbrochen
weiß Beleuchtung beim Öffnen
der Klappe
Ununterbrochen
blau Verzögertes Laden
Blinkt grün Wird geladen
Ununterbrochen
grün Ladevorgang beendet
Ununterbrochen
rot Funktionsstörung
Selbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Die Antriebsbatterie kann mit mehreren Arten von
Ladekabeln aufgeladen werden.
Das mit dem Fahrzeug gelieferte Ladekabel ist mit
den elektrischen Installationen des Vertriebslands
kompatibel. Wenn Sie ins Ausland reisen, geben
Ihnen diese Tabellen Auskunft über die Kompatibilität
des Ladekabels mit den örtlichen elektrischen
Installationen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um geeignete Ladekabel zu erhalten.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer
darüber informieren, welches Gerät verwendet
werden sollte.
Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:
Identifizierungsaufkleber OrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff
C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff
Page 162 of 244

160
Praktische Tipps

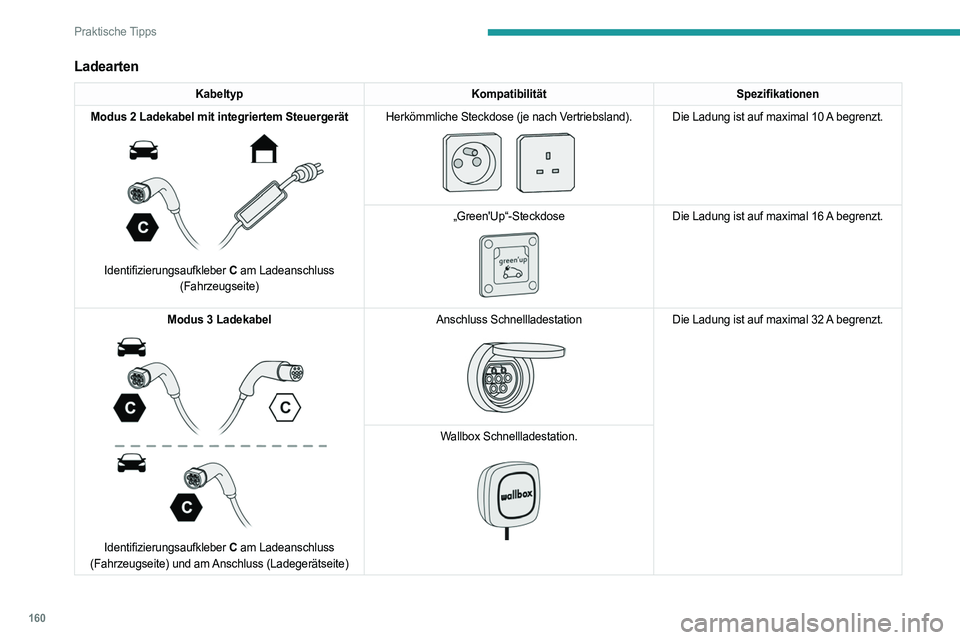

Ladearten
KabeltypKompatibilitätSpezifikationen
Modus 2 Ladekabel mit integriertem Steuergerät
Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) Herkömmliche Steckdose (je nach Vertriebsland).
Die Ladung ist auf maximal 10 A
begrenzt.
„Green'Up“-Steckdose
Die Ladung ist auf maximal 16 A begrenzt.
Modus 3 Ladekabel
Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und am Anschluss (Ladegerätseite) Anschluss Schnellladestation
Die Ladung ist auf maximal 32 A
begrenzt.
Wallbox Schnellladestation.
Page 163 of 244

161
Praktische Tipps
7Die geschätzte Ladezeit wird auf dem Kombiinstrument angezeigt, wenn das
Fahrzeug angeschlossen ist. Die Ladezeit kann
abhängig von verschiedenen Faktoren wie der
Außentemperatur oder der Qualität der
Stromversorgung variieren.
Bei einer Außentemperatur von unter -10°C
wird empfohlen, das Fahrzeug so schnell wie
möglich anzuschließen, da sich die Ladezeit
signifikant erhöhen kann. Die Antriebsbatterie
kann möglicherweise nicht vollständig aufgeladen
werden.
Ladekabel für Aufladen am Hausanschluss (Modus 2)
Vermeiden Sie unbedingt eine Beschädigung
des Kabels und achten Sie darauf, dass es intakt
bleibt.
Verwenden Sie ein beschädigtes Kabel nicht
mehr und wenden Sie sich für ein Ersatzkabel an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Schnellladestation (Modus 3) Zerlegen oder modifizieren Sie
die Schnellladestation nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch der Schnellladestation.

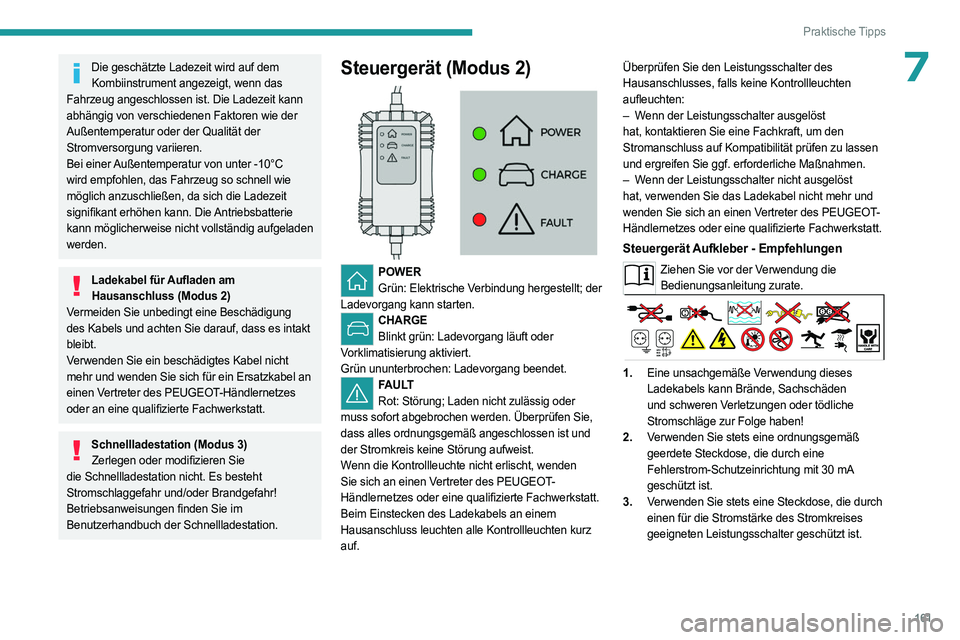

Steuergerät (Modus 2)
POWER Grün: Elektrische Verbindung hergestellt; der
Ladevorgang kann starten.
CHARGE Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf. Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten:
–
W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–
W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr und
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
2. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
Page 164 of 244

162
Praktische Tipps
4.Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.
8. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose. 9.
Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden. 14.
Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.

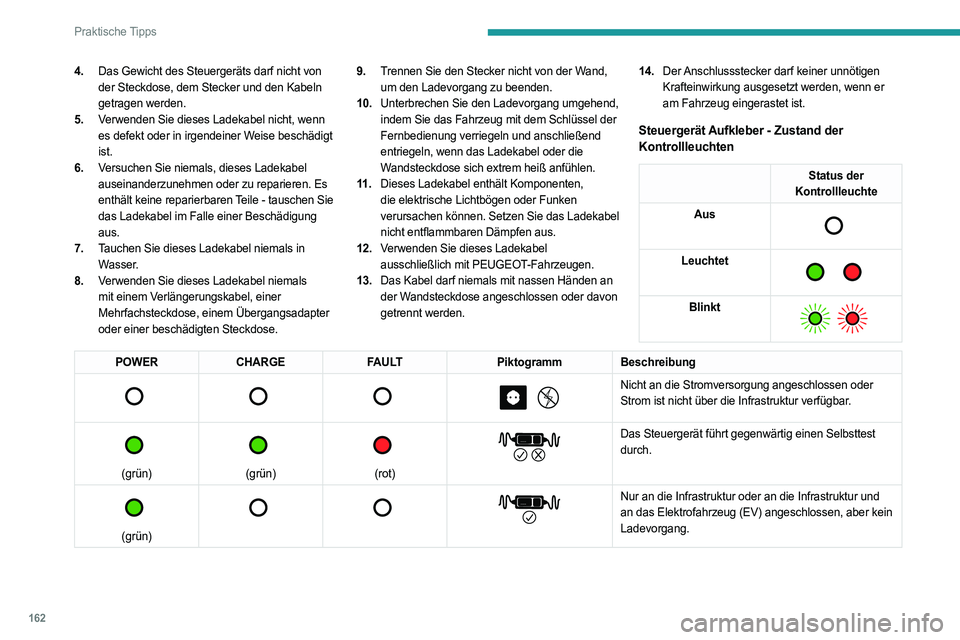

Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus
Leuchtet
Blinkt
POWER CHARGE FAULTPiktogrammBeschreibung
Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.
(grün)
(grün)
(rot)
Das Steuergerät führt gegenwärtig einen Selbsttest
durch.
(grün)
Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber kein
Ladevorgang.
Page 165 of 244

163
Praktische Tipps

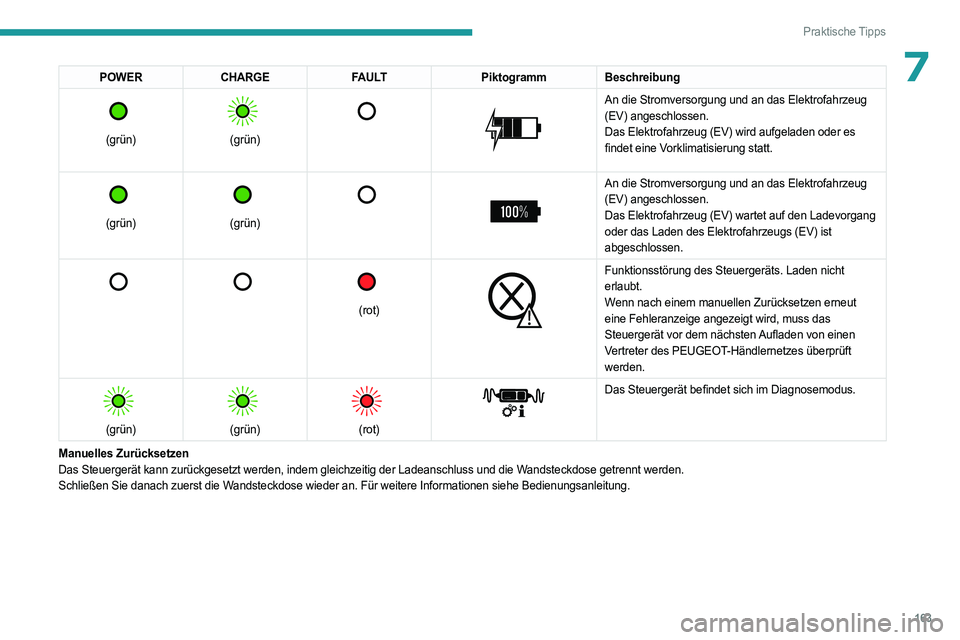

7POWERCHARGE FAULTPiktogrammBeschreibung
(grün)
(grün)
An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.
(grün)
(grün)
An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.
(rot)
Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.
(grün)
(grün)
(rot)
Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanleitung.
Page 166 of 244

164
Praktische Tipps
Aufladen der Antriebsbatterie
(Wiederaufladbarer Hybrid)
Allgemeine Hinweise
Um das Fahrzeug vollständig aufzuladen, führen Sie
den Ladevorgang ohne Unterbrechung aus, bis der
Ladevorgang automatisch endet. Der Ladevorgang
kann sofort (standardmäßig) oder mit Verzögerung
ausgeführt werden.
Verzögertes Laden wird über den
Touchscreen oder die Anwendung
MYPEUGEOT APP eingestellt.
Wenn das Fahrzeug angeschlossen ist, werden
folgende Informationen auf dem Kombiinstrument
angezeigt:
–
Ladezustand der
Antriebsbatterie (%),
–
V
erbleibende Reichweite (km oder Meilen),
–
geschätzte Ladezeit (die Berechnung kann einige
Sekunden dauern),
–
Ladegeschwindigkeit (km oder Meilen, die pro
Stunde hinzugefügt werden).
Nachdem das Kombiinstrument in den Standby-
Modus gegangen ist, kann diese Information wieder
angezeigt werden, indem das Fahrzeug entriegelt
wird oder eine Tür geöffnet wird.
Der Fortschritt des Ladevorgangs kann auch über die App MYPEUGEOT APP überwacht
werden.
Zusätzliche Informationen zum Thema
Fernbedienbare zusätzliche Funktionen finden
Sie im entsprechenden Abschnitt.
Ruhemodus Wenn das Fahrzeug angeschlossen ist,
ist es möglich, die Zündung einzuschalten und
bestimmte Funktionen wie das Audio- und
Telematiksystem sowie die Klimaanlage mehrere
Stunden zu nutzen.
Niedriger Ladezustand / Fahren Das Fahren mit zu niedrigem Ladezustand
der Antriebsbatterie kann zu einer Panne des
Fahrzeugs und zu Unfällen oder schweren
Verletzungen führen. Stellen Sie IMMER sicher,
dass die Antriebsbatterie einen ausreichenden
Ladezustand aufweist.
Niedriger Ladezustand / Parken Bei Minustemperaturen wird empfohlen,
Ihr Fahrzeug nicht mehrere Stunden im
Freien zu parken, wenn der Ladezustand der
Antriebsbatterie niedrig ist (weniger als 20
%).
Abstellen des Fahrzeugs für länger als 1 Monat
Wenn Sie das Fahrzeug über einen längeren
Zeitraum nicht verwendet haben (länger als 4
Wochen) ohne die Möglichkeit zum Aufladen beim Neustart, kann die Selbstentladung der
Antriebsbatterie einen Neustart unmöglich
machen, wenn der Ladezustand der
Antriebsbatterie niedrig oder sehr niedrig ist,
insbesondere bei Minustemperaturen. Stellen Sie
IMMER sicher, dass die Antriebsbatterie einen
Ladezustand zwischen 20
% und 40 % aufweist,
wenn Sie Ihr Fahrzeug mehrere Wochen nicht
benutzen.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem Ort
mit Temperaturen zwischen -10°C und 30°C (das
Parken an einem Ort mit extremen Temperaturen
kann die Antriebsbatterie beschädigen).
Weitere Informationen zum Verfahren zum
Abklemmen der Batterie finden Sie im Abschnitt
Zubehörbatterie (Wiederaufladbarer Hybrid).
Vorsichtsmaßnahmen
Wiederaufladbare Hybridfahrzeuge wurden gemäß
den Empfehlungen der ICNIRP (International
Commission on Non-Ionizing Radiation Protection
- 1998 Guidelines) bezüglich den Grenzwerten für
elektromagnetische Felder entwickelt.
Träger von Herzschrittmachern oder ähnlichen Geräten sollten einen Arzt
konsultieren, um sich über anzuwendende
Sicherheitsmaßnahmen zu informieren, oder den
Hersteller ihres implantierten elektronischen
Medizinprodukts kontaktieren, um sicherzustellen,
Page 167 of 244

165
Praktische Tipps

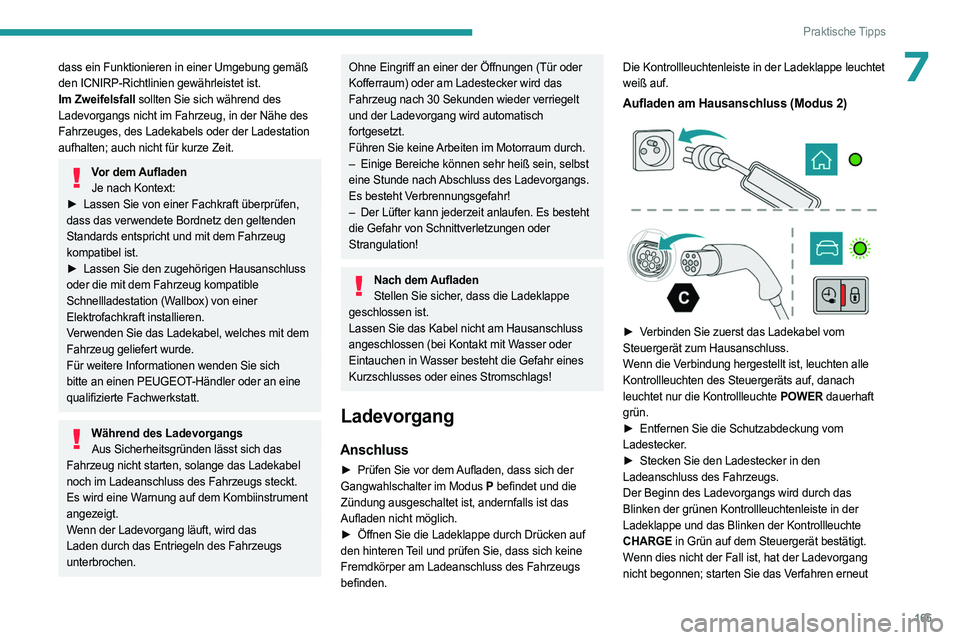

7dass ein Funktionieren in einer Umgebung gemäß
den ICNIRP-Richtlinien gewährleistet ist.
Im Zweifelsfall sollten Sie sich während des
Ladevorgangs nicht im Fahrzeug, in der Nähe des
Fahrzeuges, des Ladekabels oder der Ladestation
aufhalten; auch nicht für kurze Zeit.
Vor dem Aufladen Je nach Kontext:
►
Lassen Sie von einer Fachkraft überprüfen,
dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►
Lassen Sie den zugehörigen Hausanschluss
oder die mit dem Fahrzeug kompatible
Schnellladestation (Wallbox) von einer
Elektrofachkraft installieren.
Verwenden Sie das Ladekabel, welches mit dem
Fahrzeug geliefert wurde.
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Während des Ladevorgangs Aus Sicherheitsgründen lässt sich das
Fahrzeug nicht starten, solange das Ladekabel
noch im Ladeanschluss des Fahrzeugs steckt.
Es wird eine Warnung auf dem Kombiinstrument
angezeigt.
Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–
Einige Bereiche können sehr heiß sein, selbst
eine Stunde nach Abschluss des Ladevorgangs.
Es besteht Verbrennungsgefahr!
–
Der Lüfter kann jederzeit anlaufen. Es besteht
die Gefahr von Schnittverletzungen oder
Strangulation!
Nach dem Aufladen Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
►
Öffnen Sie die Ladeklappe durch Drücken auf
den hinteren Teil und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss des Fahrzeugs
befinden. Die Kontrollleuchtenleiste in der Ladeklappe leuchtet
weiß auf.
Aufladen am Hausanschluss (Modus 2)
► Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►
Entfernen Sie die Schutzabdeckung vom
Ladestecker.
►
Stecken Sie den Ladestecker in den
Ladeanschluss des Fahrzeugs.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollleuchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE in Grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
Page 168 of 244

166
Praktische Tipps

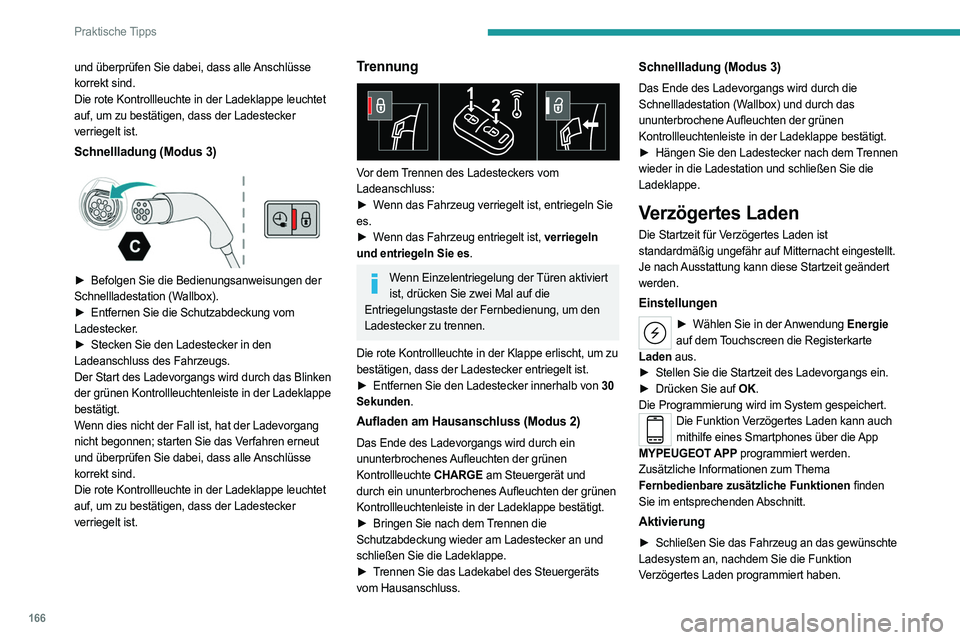

und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)
► Befolgen Sie die Bedienungsanweisungen der
Schnellladestation (Wallbox).
►
Entfernen Sie die Schutzabdeckung vom
Ladestecker.
►
Stecken Sie den Ladestecker in den
Ladeanschluss des Fahrzeugs.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Trennung
Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►
W
enn das Fahrzeug verriegelt ist, entriegeln Sie
es.
►
W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
Wenn Einzelentriegelung der Türen aktiviert ist, drücken Sie zwei Mal auf die
Entriegelungstaste der Fernbedienung, um den
Ladestecker zu trennen.
Die rote Kontrollleuchte in der Klappe erlischt, um zu
bestätigen, dass der Ladestecker entriegelt ist.
►
Entfernen Sie den Ladestecker innerhalb von
30
Sekunden.
Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►
Bringen Sie nach dem
Trennen die
Schutzabdeckung wieder am Ladestecker an und
schließen Sie die Ladeklappe.
►
T
rennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►
Hängen Sie den Ladestecker nach dem
Trennen
wieder in die Ladestation und schließen Sie die
Ladeklappe.
Verzögertes Laden
Die Startzeit für Verzögertes Laden ist
standardmäßig ungefähr auf Mitternacht eingestellt.
Je nach Ausstattung kann diese Startzeit geändert
werden.
Einstellungen
► Wählen Sie in der Anwendung Energie
auf dem Touchscreen die Registerkarte
Laden aus.
►
Stellen Sie die Startzeit des Ladevorgangs ein.
►
Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Die Funktion Verzögertes Laden kann auch mithilfe eines Smartphones über die App
MYPEUGEOT APP programmiert werden.
Zusätzliche Informationen zum Thema
Fernbedienbare zusätzliche Funktionen finden
Sie im entsprechenden Abschnitt.
Aktivierung
► Schließen Sie das Fahrzeug an das gewünschte
Ladesystem an, nachdem Sie die Funktion
Verzögertes Laden programmiert haben.
Page 169 of 244

167
Praktische Tipps

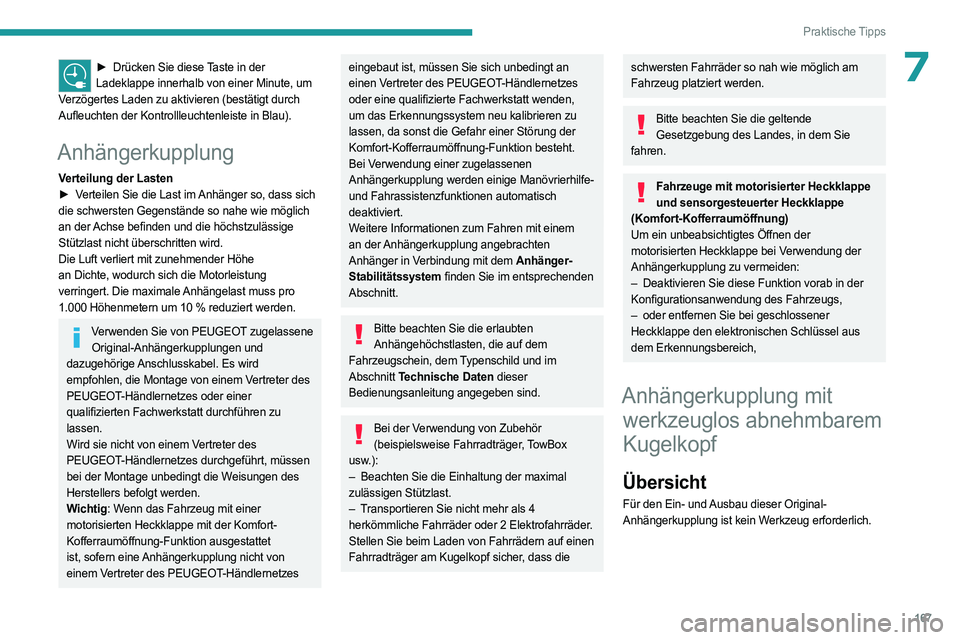

7► Drücken Sie diese Taste in der
Ladeklappe innerhalb von einer Minute, um
Verzögertes Laden zu aktivieren (bestätigt durch
Aufleuchten der Kontrollleuchtenleiste in Blau).
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe
an Dichte, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast muss pro
1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von PEUGEOT zugelassene Original-Anhängerkupplungen und
dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
PEUGEOT-Händlernetzes durchgeführt, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Wichtig: Wenn das Fahrzeug mit einer
motorisierten Heckklappe mit der Komfort-
Kofferraumöffnung-Funktion ausgestattet
ist, sofern eine Anhängerkupplung nicht von
einem Vertreter des PEUGEOT-Händlernetzes
eingebaut ist, müssen Sie sich unbedingt an
einen Vertreter des PEUGEOT-Händlernetzes
oder eine qualifizierte Fachwerkstatt wenden,
um das Erkennungssystem neu kalibrieren zu
lassen, da sonst die Gefahr einer Störung der
Komfort-Kofferraumöffnung-Funktion besteht.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige Manövrierhilfe-
und Fahrassistenzfunktionen automatisch
deaktiviert.
Weitere Informationen zum Fahren mit einem
an der Anhängerkupplung angebrachten
Anhänger in Verbindung mit dem Anhänger-
Stabilitätssystem finden Sie im entsprechenden
Abschnitt.
Bitte beachten Sie die erlaubten Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Bei der Verwendung von Zubehör (beispielsweise Fahrradträger, TowBox
usw.):
–
Beachten Sie die Einhaltung der maximal
zulässigen Stützlast.
–
T
ransportieren Sie nicht mehr als 4
herkömmliche Fahrräder oder 2 Elektrofahrräder.
Stellen Sie beim Laden von Fahrrädern auf einen
Fahrradträger am Kugelkopf sicher, dass die
schwersten Fahrräder so nah wie möglich am
Fahrzeug platziert werden.
Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe und sensorgesteuerter Heckklappe
(Komfort-Kofferraumöffnung)
Um ein unbeabsichtigtes Öffnen der
motorisierten Heckklappe bei Verwendung der
Anhängerkupplung zu vermeiden:
–
Deaktivieren Sie diese Funktion vorab in der
Konfigurationsanwendung des Fahrzeugs,
–
oder entfernen Sie bei geschlossener
Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,
Anhängerkupplung mit werkzeuglos abnehmbarem
Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.
Page 170 of 244

168
Praktische Tipps

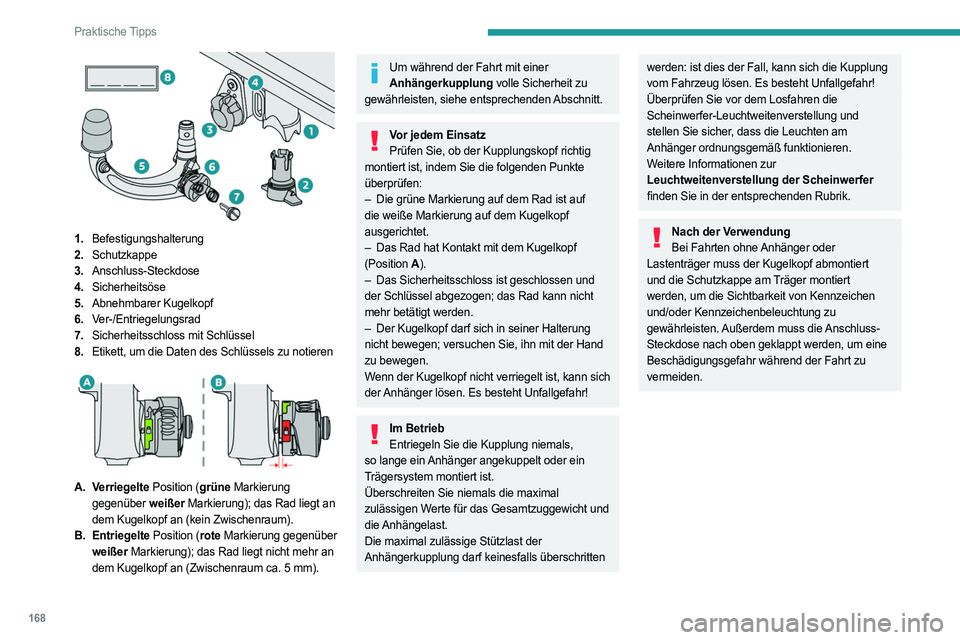

1.Befestigungshalterung
2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu notieren
A. Verriegelte Position (grüne Markierung
gegenüber weißer Markierung); das Rad liegt an
dem Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber weißer Markierung); das Rad liegt nicht mehr an
dem Kugelkopf an (Zwischenraum ca. 5
mm).
Um während der Fahrt mit einer Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
–
Die grüne Markierung auf dem Rad ist auf
die weiße Markierung auf dem Kugelkopf
ausgerichtet.
–
Das Rad hat Kontakt mit dem Kugelkopf
(Position A).
–
Das Sicherheitsschloss ist geschlossen und
der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.
–
Der Kugelkopf darf sich in seiner Halterung
nicht bewegen; versuchen Sie, ihn mit der Hand
zu bewegen.
Wenn der Kugelkopf nicht verriegelt ist, kann sich
der Anhänger lösen. Es besteht Unfallgefahr!
Im Betrieb Entriegeln Sie die Kupplung niemals,
so lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Überschreiten Sie niemals die maximal
zulässigen Werte für das Gesamtzuggewicht und
die Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls überschritten
werden: ist dies der Fall, kann sich die Kupplung
vom Fahrzeug lösen. Es besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und
stellen Sie sicher, dass die Leuchten am
Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer
finden Sie in der entsprechenden Rubrik.
Nach der Verwendung Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert
und die Schutzkappe am Träger montiert
werden, um die Sichtbarkeit von Kennzeichen
und/oder Kennzeichenbeleuchtung zu
gewährleisten. Außerdem muss die Anschluss-
Steckdose nach oben geklappt werden, um eine
Beschädigungsgefahr während der Fahrt zu
vermeiden.
