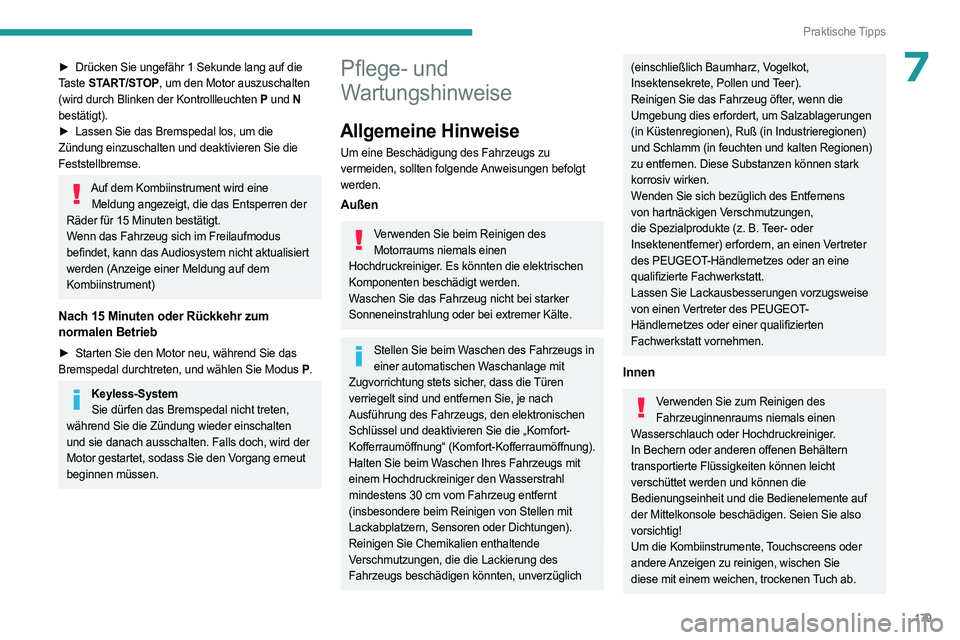

179
Praktische Tipps
7► Drücken Sie ungefähr 1 Sekunde lang auf die
Taste START/STOP, um den Motor auszuschalten
(wird durch Blinken der Kontrollleuchten P und N
bestätigt).
►
Lassen Sie das Bremspedal los, um die
Zündung einzuschalten und deaktivieren Sie die
Feststellbremse.
Auf dem Kombiinstrument wird eine Meldung angezeigt, die das Entsperren der
Räder für 15
Minuten bestätigt.
Wenn das Fahrzeug sich im Freilaufmodus
befindet, kann das Audiosystem nicht aktualisiert
werden (Anzeige einer Meldung auf dem
Kombiinstrument)
Nach 15 Minuten oder Rückkehr zum
normalen Betrieb
► Starten Sie den Motor neu, während Sie das
Bremspedal durchtreten, und wählen Sie Modus P.
Keyless-System
Sie dürfen das Bremspedal nicht treten,
während Sie die Zündung wieder einschalten
und sie danach ausschalten. Falls doch, wird der
Motor gestartet, sodass Sie den Vorgang erneut
beginnen müssen.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung des Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des Motorraums niemals einen
Hochdruckreiniger. Es könnten die elektrischen
Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Stellen Sie beim Waschen des Fahrzeugs in einer automatischen Waschanlage mit
Zugvorrichtung stets sicher, dass die Türen
verriegelt sind und entfernen Sie, je nach
Ausführung des Fahrzeugs, den elektronischen
Schlüssel und deaktivieren Sie die „Komfort-
Kofferraumöffnung“ (Komfort-Kofferraumöffnung).
Halten Sie beim Waschen Ihres Fahrzeugs mit
einem Hochdruckreiniger den Wasserstrahl
mindestens 30
cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung des
Fahrzeugs beschädigen könnten, unverzüglich
(einschließlich Baumharz, Vogelkot,
Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug öfter, wenn die
Umgebung dies erfordert, um Salzablagerungen
(in Küstenregionen), Ruß (in Industrieregionen)
und Schlamm (in feuchten und kalten Regionen)
zu entfernen. Diese Substanzen können stark
korrosiv wirken.
Wenden Sie sich bezüglich des Entfernens
von hartnäckigen Verschmutzungen,
die Spezialprodukte (z. B. Teer- oder
Insektenentferner) erfordern, an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Lassen Sie Lackausbesserungen vorzugsweise
von einen Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen.
Innen
Verwenden Sie zum Reinigen des Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Um die Kombiinstrumente, Touchscreens oder
andere Anzeigen zu reinigen, wischen Sie
diese mit einem weichen, trockenen Tuch ab.
Page 182 of 244

180
Praktische Tipps

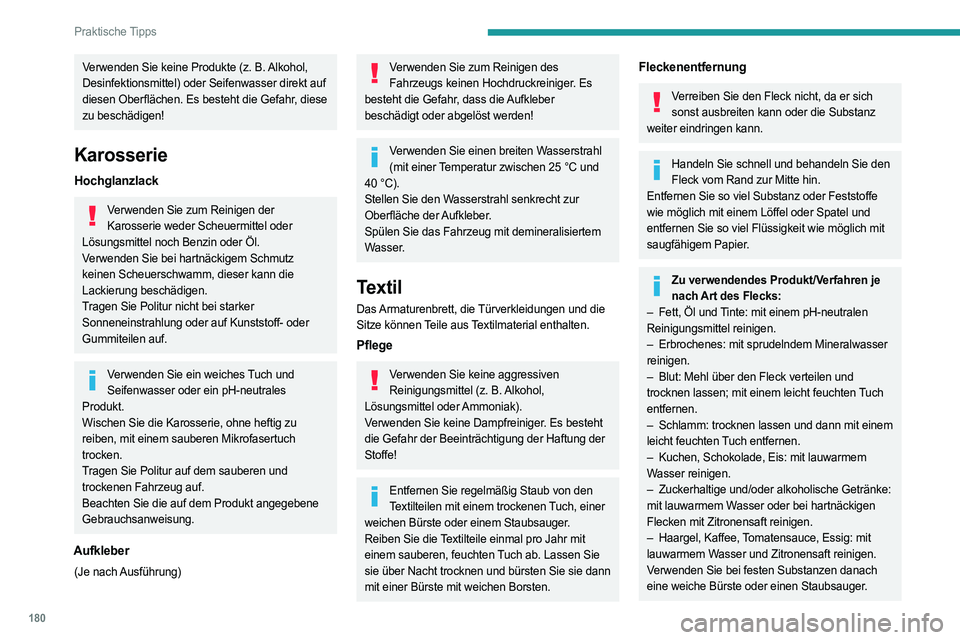

Verwenden Sie keine Produkte (z. B. Alkohol,
Desinfektionsmittel) oder Seifenwasser direkt auf
diesen Oberflächen. Es besteht die Gefahr, diese
zu beschädigen!
Karosserie
Hochglanzlack
Verwenden Sie zum Reinigen der Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.
Tragen Sie Politur nicht bei starker
Sonneneinstrahlung oder auf Kunststoff- oder
Gummiteilen auf.
Verwenden Sie ein weiches Tuch und Seifenwasser oder ein pH-neutrales
Produkt.
Wischen Sie die Karosserie, ohne heftig zu
reiben, mit einem sauberen Mikrofasertuch
trocken.
Tragen Sie Politur auf dem sauberen und
trockenen Fahrzeug auf.
Beachten Sie die auf dem Produkt angegebene
Gebrauchsanweisung.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des Fahrzeugs keinen Hochdruckreiniger. Es
besteht die Gefahr, dass die Aufkleber
beschädigt oder abgelöst werden!
Verwenden Sie einen breiten Wasserstrahl (mit einer Temperatur zwischen 25 °C und
40
°C).
Stellen Sie den Wasserstrahl senkrecht zur
Oberfläche der Aufkleber.
Spülen Sie das Fahrzeug mit demineralisiertem
Wasser.
Textil
Das Armaturenbrett, die Türverkleidungen und die
Sitze können Teile aus Textilmaterial enthalten.
Pflege
Verwenden Sie keine aggressiven Reinigungsmittel (z. B. Alkohol,
Lösungsmittel oder Ammoniak).
Verwenden Sie keine Dampfreiniger. Es besteht
die Gefahr der Beeinträchtigung der Haftung der
Stoffe!
Entfernen Sie regelmäßig Staub von den Textilteilen mit einem trockenen Tuch, einer
weichen Bürste oder einem Staubsauger.
Reiben Sie die Textilteile einmal pro Jahr mit
einem sauberen, feuchten Tuch ab. Lassen Sie
sie über Nacht trocknen und bürsten Sie sie dann
mit einer Bürste mit weichen Borsten.
Fleckenentfernung
Verreiben Sie den Fleck nicht, da er sich sonst ausbreiten kann oder die Substanz
weiter eindringen kann.
Handeln Sie schnell und behandeln Sie den Fleck vom Rand zur Mitte hin.
Entfernen Sie so viel Substanz oder Feststoffe
wie möglich mit einem Löffel oder Spatel und
entfernen Sie so viel Flüssigkeit wie möglich mit
saugfähigem Papier.
Zu verwendendes Produkt/Verfahren je nach Art des Flecks:
–
Fett, Öl und
Tinte: mit einem pH-neutralen
Reinigungsmittel reinigen.
–
Erbrochenes: mit sprudelndem Mineralwasser
reinigen.
–
Blut: Mehl über den Fleck verteilen und
trocknen lassen; mit einem leicht feuchten Tuch
entfernen.
–
Schlamm: trocknen lassen und dann mit einem
leicht feuchten Tuch entfernen.
–
Kuchen, Schokolade, Eis: mit lauwarmem
Wasser reinigen.
–
Zuckerhaltige und/oder alkoholische Getränke:
mit lauwarmem Wasser oder bei hartnäckigen
Flecken mit Zitronensaft reinigen.
–
Haargel, Kaffee,
Tomatensauce, Essig: mit
lauwarmem Wasser und Zitronensaft reinigen.
Verwenden Sie bei festen Substanzen danach
eine weiche Bürste oder einen Staubsauger.
Page 183 of 244

181
Praktische Tipps

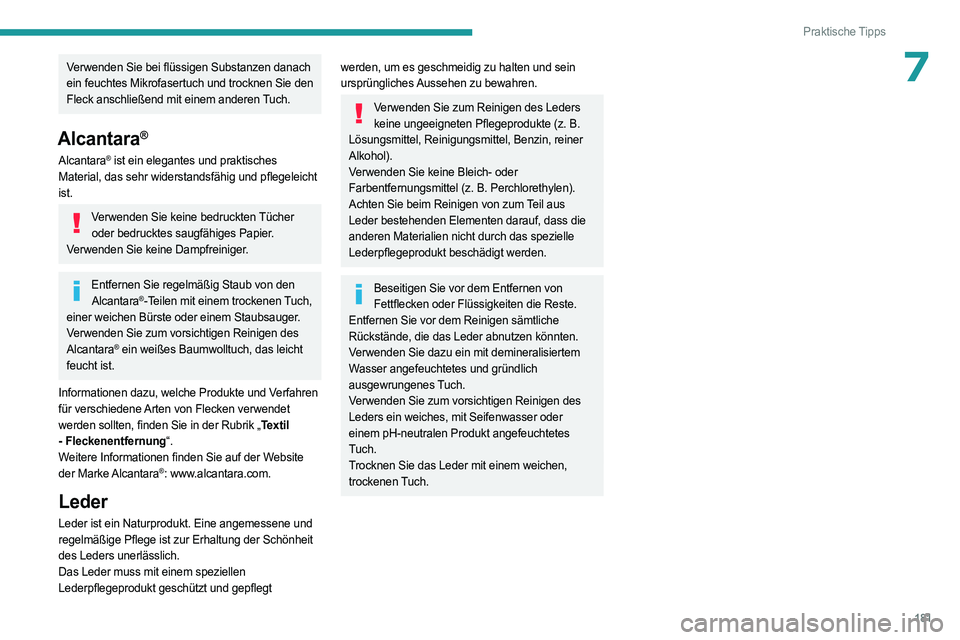

7Verwenden Sie bei flüssigen Substanzen danach
ein feuchtes Mikrofasertuch und trocknen Sie den
Fleck anschließend mit einem anderen Tuch.
Alcantara®
Alcantara® ist ein elegantes und praktisches
Material, das sehr widerstandsfähig und pflegeleicht
ist.
Verwenden Sie keine bedruckten Tücher oder bedrucktes saugfähiges Papier.
Verwenden Sie keine Dampfreiniger.
Entfernen Sie regelmäßig Staub von den Alcantara®-Teilen mit einem trockenen Tuch,
einer weichen Bürste oder einem Staubsauger.
Verwenden Sie zum vorsichtigen Reinigen des
Alcantara
® ein weißes Baumwolltuch, das leicht
feucht ist.
Informationen dazu, welche Produkte und Verfahren
für verschiedene Arten von Flecken verwendet
werden sollten, finden Sie in der Rubrik „Textil
- Fleckenentfernung“.
Weitere Informationen finden Sie auf der Website
der Marke Alcantara
®: www.alcantara.com.
Leder
Leder ist ein Naturprodukt. Eine angemessene und
regelmäßige Pflege ist zur Erhaltung der Schönheit
des Leders unerlässlich.
Das Leder muss mit einem speziellen
Lederpflegeprodukt geschützt und gepflegt
werden, um es geschmeidig zu halten und sein
ursprüngliches Aussehen zu bewahren.
Verwenden Sie zum Reinigen des Leders keine ungeeigneten Pflegeprodukte (z. B.
Lösungsmittel, Reinigungsmittel, Benzin, reiner
Alkohol).
Verwenden Sie keine Bleich- oder
Farbentfernungsmittel (z.
B. Perchlorethylen).
Achten Sie beim Reinigen von zum Teil aus
Leder bestehenden Elementen darauf, dass die
anderen Materialien nicht durch das spezielle
Lederpflegeprodukt beschädigt werden.
Beseitigen Sie vor dem Entfernen von Fettflecken oder Flüssigkeiten die Reste.
Entfernen Sie vor dem Reinigen sämtliche
Rückstände, die das Leder abnutzen könnten.
Verwenden Sie dazu ein mit demineralisiertem
Wasser angefeuchtetes und gründlich
ausgewrungenes Tuch.
Verwenden Sie zum vorsichtigen Reinigen des
Leders ein weiches, mit Seifenwasser oder
einem pH-neutralen Produkt angefeuchtetes
Tuch.
Trocknen Sie das Leder mit einem weichen,
trockenen Tuch.
Page 184 of 244

182
Bei einer Panne

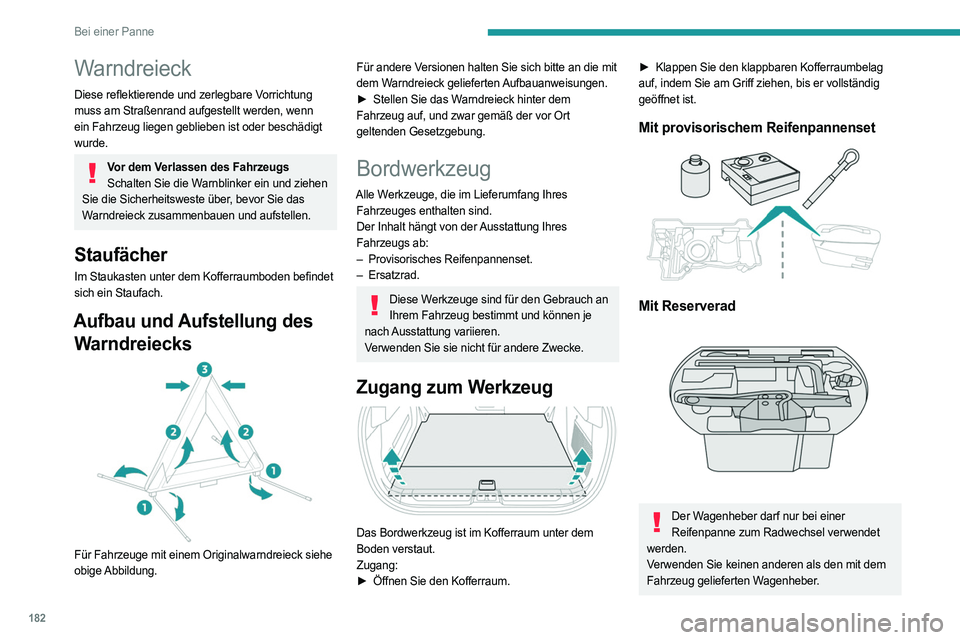

Warndreieck
Diese reflektierende und zerlegbare Vorrichtung
muss am Straßenrand aufgestellt werden, wenn
ein Fahrzeug liegen geblieben ist oder beschädigt
wurde.
Vor dem Verlassen des FahrzeugsSchalten Sie die Warnblinker ein und ziehen
Sie die Sicherheitsweste über, bevor Sie das
Warndreieck zusammenbauen und aufstellen.
Staufächer
Im Staukasten unter dem Kofferraumboden befindet
sich ein Staufach.
Aufbau und Aufstellung des Warndreiecks
Für Fahrzeuge mit einem Originalwarndreieck siehe
obige Abbildung.
Für andere Versionen halten Sie sich bitte an die mit
dem Warndreieck gelieferten Aufbauanweisungen.
►
Stellen Sie das W
arndreieck hinter dem
Fahrzeug auf, und zwar gemäß der vor Ort
geltenden Gesetzgebung.
Bordwerkzeug
Alle Werkzeuge, die im Lieferumfang Ihres Fahrzeuges enthalten sind.
Der Inhalt hängt von der Ausstattung Ihres
Fahrzeugs ab:
–
Provisorisches Reifenpannenset.
–
Ersatzrad.
Diese Werkzeuge sind für den Gebrauch an Ihrem Fahrzeug bestimmt und können je
nach Ausstattung variieren.
Verwenden Sie sie nicht für andere Zwecke.
Zugang zum Werkzeug
Das Bordwerkzeug ist im Kofferraum unter dem
Boden verstaut.
Zugang:
►
Öffnen Sie den Kofferraum.
► Klappen Sie den klappbaren Kofferraumbelag
auf, indem Sie am Griff ziehen, bis er vollständig
geöffnet ist.
Mit provisorischem Reifenpannenset
Mit Reserverad
Der Wagenheber darf nur bei einer Reifenpanne zum Radwechsel verwendet
werden.
Verwenden Sie keinen anderen als den mit dem
Fahrzeug gelieferten Wagenheber.
Page 185 of 244

183
Bei einer Panne

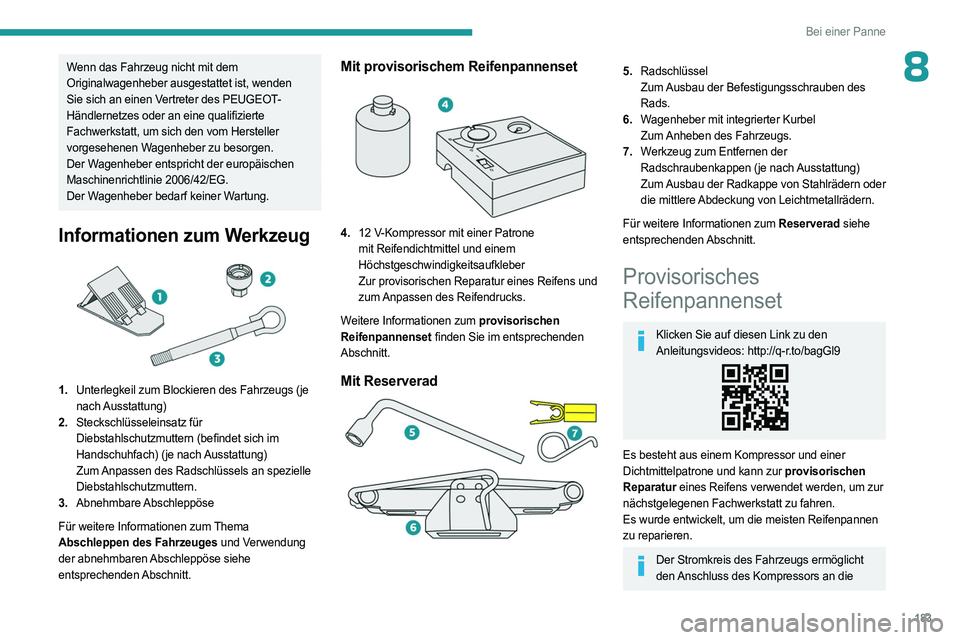

8Wenn das Fahrzeug nicht mit dem
Originalwagenheber ausgestattet ist, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um sich den vom Hersteller
vorgesehenen Wagenheber zu besorgen.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.
Informationen zum Werkzeug
1.Unterlegkeil zum Blockieren des Fahrzeugs (je
nach Ausstattung)
2. Steckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach) (je nach Ausstattung)
Zum Anpassen des Radschlüssels an spezielle
Diebstahlschutzmuttern.
3. Abnehmbare Abschleppöse
Für weitere Informationen zum Thema
Abschleppen des Fahrzeuges und Verwendung
der abnehmbaren Abschleppöse siehe
entsprechenden Abschnitt.
Mit provisorischem Reifenpannenset
4. 12 V-Kompressor mit einer Patrone
mit Reifendichtmittel und einem
Höchstgeschwindigkeitsaufkleber
Zur provisorischen Reparatur eines Reifens und
zum Anpassen des Reifendrucks.
Weitere Informationen zum provisorischen
Reifenpannenset finden Sie im entsprechenden
Abschnitt.
Mit Reserverad
5. Radschlüssel
Zum Ausbau der Befestigungsschrauben des
Rads.
6. Wagenheber mit integrierter Kurbel
Zum Anheben des Fahrzeugs.
7. Werkzeug zum Entfernen der
Radschraubenkappen (je nach Ausstattung)
Zum Ausbau der Radkappe von Stahlrädern oder
die mittlere Abdeckung von Leichtmetallrädern.
Für weitere Informationen zum Reserverad siehe
entsprechenden Abschnitt.
Provisorisches
Reifenpannenset
Klicken Sie auf diesen Link zu den Anleitungsvideos: http://q-r.to/bagGl9
Es besteht aus einem Kompressor und einer
Dichtmittelpatrone und kann zur provisorischen
Reparatur eines Reifens verwendet werden, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Der Stromkreis des Fahrzeugs ermöglicht den Anschluss des Kompressors an die
Page 186 of 244

184
Bei einer Panne
12-V-Stromversorgung für die notwendige Dauer
der Reparatur nach einer Reifenpanne.
Nur der 12 V-Anschluss vorne im Fahrzeug darf für den Anschluss des Kompressors
verwendet werden.
Für weitere Informationen zum Werkzeugsatz siehe entsprechende Rubrik.
Die Reifendruckwerte sind auf diesem Aufkleber angegeben.
Zusätzliche Informationen zum Thema
Kenndaten und insbesondere zu diesem
Aufkleber finden Sie im entsprechenden
Abschnitt.
Wird der Druck eines Reifens bzw. mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu initialisiert
werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Reparaturanleitung
Entfernen Sie keinen Fremdkörper, der in den Reifen eingedrungen ist (z. B. Nagel,
Schraube).
►
Parken Sie das Fahrzeug, ohne dabei
den Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
►
Befolgen Sie die Sicherheitsanweisungen
(Warnblinker, Warndreieck, Tragen einer Warnweste
usw.) gemäß den Vorschriften des Landes, in dem
Sie fahren.
►
Schalten Sie die Zündung aus.
► Nehmen Sie die durchsichtige Kappe von der
Dichtmittelflasche ab.
►
Heben Sie die Schutzabdeckung an, bevor Sie
die Dichtmittelflasche in den Kompressor einsetzen.
►
Drehen Sie die Dichtmittelflasche um und
schrauben Sie sie um eine Viertelumdrehung in den
Kompressor.
► Entfernen Sie die V entilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.
► Rollen Sie den unter dem Kompressor verstauten
Schlauch ganz aus.
►
Schließen Sie den Schlauch des Kompressors
an das Ventil des defekten Reifens an und ziehen
Sie ihn fest an.
►
Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „O “ befindet.
►
Rollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
►
Schließen Sie den Elektroanschluss des
Kompressors an den 12
V-Anschluss des Fahrzeugs
an.
► Bringen Sie den
Höchstgeschwindigkeitsaufkleber
an.
Der Höchstgeschwindigkeitsaufkleber muss im Inneren des Fahrzeugs, im Bereich des
Fahrers angebracht werden, um ihn daran zu
Page 187 of 244

185
Bei einer Panne

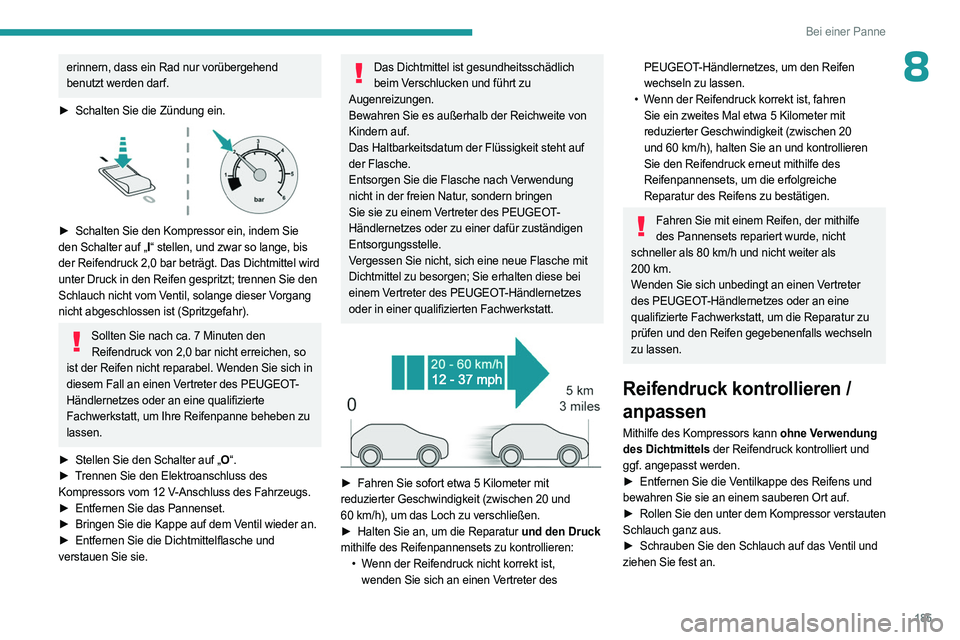

8erinnern, dass ein Rad nur vorübergehend
benutzt werden darf.
►
Schalten Sie die Zündung ein.
► Schalten Sie den Kompressor ein, indem Sie
den Schalter auf „I “ stellen, und zwar so lange, bis
der Reifendruck 2,0
bar beträgt. Das Dichtmittel wird
unter Druck in den Reifen gespritzt; trennen Sie den
Schlauch nicht vom Ventil, solange dieser Vorgang
nicht abgeschlossen ist (Spritzgefahr).
Sollten Sie nach ca. 7 Minuten den Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen nicht reparabel. Wenden Sie sich in
diesem Fall an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne beheben zu
lassen.
►
Stellen Sie den Schalter auf „
O“.
►
T
rennen Sie den Elektroanschluss des
Kompressors vom 12
V-Anschluss des Fahrzeugs.
►
Entfernen Sie das Pannenset.
►
Bringen Sie die Kappe auf dem V
entil wieder an.
►
Entfernen Sie die Dichtmittelflasche und
verstauen Sie sie.
Das Dichtmittel ist gesundheitsschädlich beim Verschlucken und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von
Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf
der Flasche.
Entsorgen Sie die Flasche nach Verwendung
nicht in der freien Natur, sondern bringen
Sie sie zu einem Vertreter des PEUGEOT-
Händlernetzes oder zu einer dafür zuständigen
Entsorgungsstelle.
Vergessen Sie nicht, sich eine neue Flasche mit
Dichtmittel zu besorgen; Sie erhalten diese bei
einem Vertreter des PEUGEOT-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.
► Fahren Sie sofort etwa 5 Kilometer mit
reduzierter Geschwindigkeit (zwischen 20 und
60
km/h), um das Loch zu verschließen.
►
Halten Sie an, um die Reparatur
und den Druck
mithilfe des Reifenpannensets zu kontrollieren: •
W
enn der Reifendruck nicht korrekt ist,
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes, um den Reifen
wechseln zu lassen.
•
W
enn der Reifendruck korrekt ist, fahren
Sie ein zweites Mal etwa 5
Kilometer mit
reduzierter Geschwindigkeit (zwischen 20
und 60
km/h), halten Sie an und kontrollieren
Sie den Reifendruck erneut mithilfe des
Reifenpannensets, um die erfolgreiche
Reparatur des Reifens zu bestätigen.
Fahren Sie mit einem Reifen, der mithilfe des Pannensets repariert wurde, nicht
schneller als 80
km/h und nicht weiter als
200
km.
Wenden Sie sich unbedingt an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um die Reparatur zu
prüfen und den Reifen gegebenenfalls wechseln
zu lassen.
Reifendruck kontrollieren /
anpassen
Mithilfe des Kompressors kann ohne Verwendung
des Dichtmittels der Reifendruck kontrolliert und
ggf. angepasst werden.
►
Entfernen Sie die V
entilkappe des Reifens und
bewahren Sie sie an einem sauberen Ort auf.
►
Rollen
Sie den unter dem Kompressor verstauten
Schlauch ganz aus.
►
Schrauben Sie den Schlauch auf das V
entil und
ziehen Sie fest an.
Page 188 of 244

186
Bei einer Panne

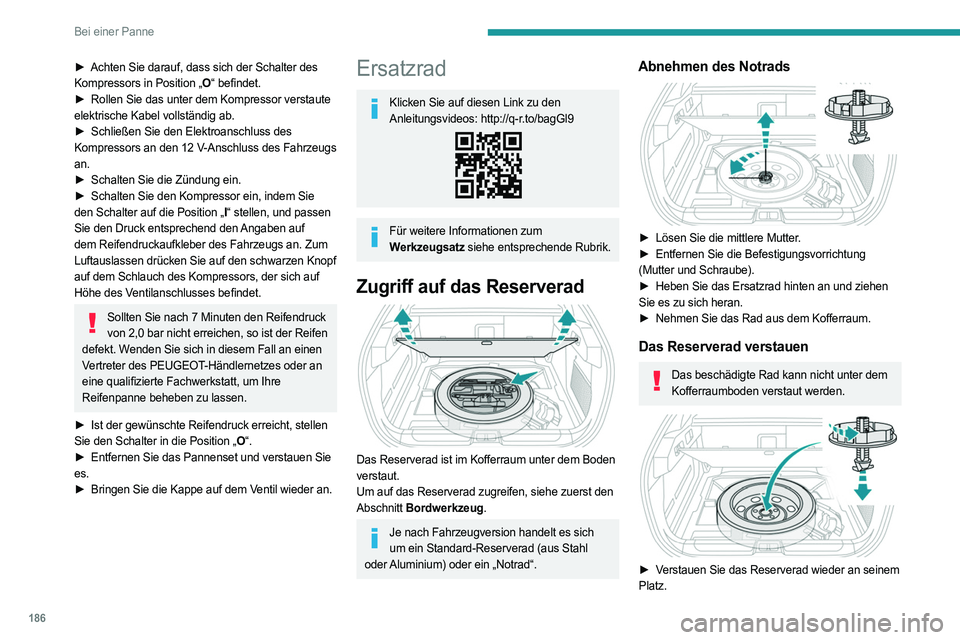

► Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „O “ befindet.
►
Rollen Sie das unter dem Kompressor verstaute
elektrische Kabel vollständig ab.
►
Schließen Sie den Elektroanschluss des
Kompressors an den 12
V-Anschluss des Fahrzeugs
an.
►
Schalten Sie die Zündung ein.
►
Schalten Sie den Kompressor ein, indem Sie
den Schalter auf die Position „I “ stellen, und passen
Sie den Druck entsprechend den Angaben auf
dem Reifendruckaufkleber des Fahrzeugs an. Zum
Luftauslassen drücken Sie auf den schwarzen Knopf
auf dem Schlauch des Kompressors, der sich auf
Höhe des Ventilanschlusses befindet.
Sollten Sie nach 7 Minuten den Reifendruck von 2,0 bar nicht erreichen, so ist der Reifen
defekt. Wenden Sie sich in diesem Fall an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
►
Ist der gewünschte Reifendruck erreicht, stellen
Sie den Schalter in die Position „O “.
►
Entfernen Sie das Pannenset und verstauen Sie
es.
►
Bringen Sie die Kappe auf dem V
entil wieder an.
Ersatzrad
Klicken Sie auf diesen Link zu den Anleitungsvideos: http://q-r.to/bagGl9
Für weitere Informationen zum Werkzeugsatz siehe entsprechende Rubrik.
Zugriff auf das Reserverad
Das Reserverad ist im Kofferraum unter dem Boden
verstaut.
Um auf das Reserverad zugreifen, siehe zuerst den
Abschnitt Bordwerkzeug.
Je nach Fahrzeugversion handelt es sich
um ein Standard-Reserverad (aus Stahl
oder Aluminium) oder ein „Notrad“.
Abnehmen des Notrads
► Lösen Sie die mittlere Mutter .
► Entfernen Sie die Befestigungsvorrichtung
(Mutter und Schraube).
►
Heben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.
►
Nehmen Sie das Rad aus dem Kofferraum.
Das Reserverad verstauen
Das beschädigte Rad kann nicht unter dem Kofferraumboden verstaut werden.
► Verstauen Sie das Reserverad wieder an seinem
Platz.
Page 189 of 244

187
Bei einer Panne

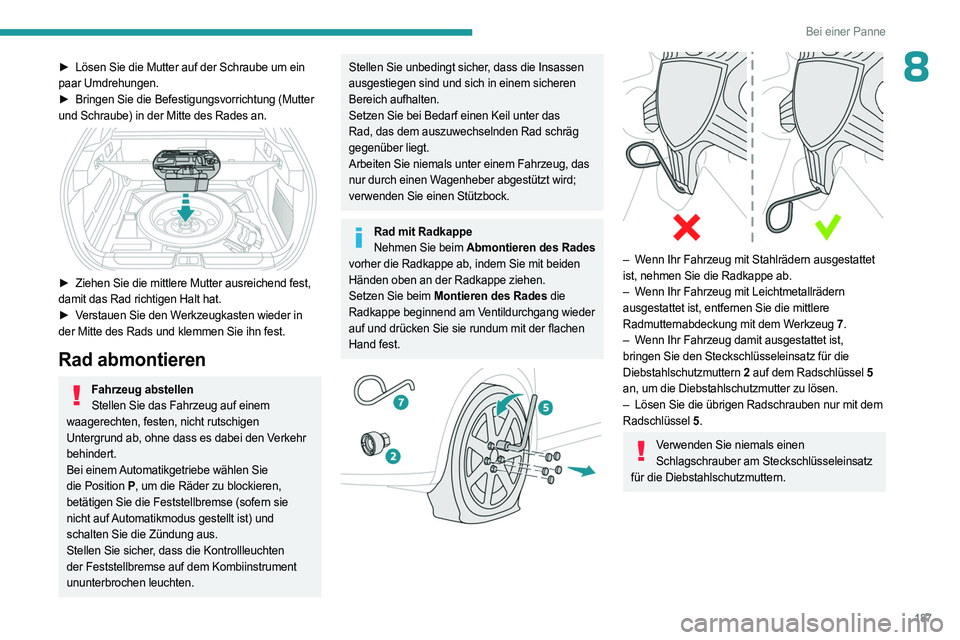

8► Lösen Sie die Mutter auf der Schraube um ein
paar Umdrehungen.
►
Bringen Sie die Befestigungsvorrichtung (Mutter
und Schraube) in der Mitte des Rades an.
► Ziehen Sie die mittlere Mutter ausreichend fest,
damit das Rad richtigen Halt hat.
►
V
erstauen Sie den Werkzeugkasten wieder in
der Mitte des Rads und klemmen Sie ihn fest.
Rad abmontieren
Fahrzeug abstellen Stellen Sie das Fahrzeug auf einem
waagerechten, festen, nicht rutschigen
Untergrund ab, ohne dass es dabei den Verkehr
behindert.
Bei einem Automatikgetriebe
wählen Sie
die
Position P, um die Räder zu blockieren,
betätigen Sie die Feststellbremse (sofern sie
nicht auf Automatikmodus gestellt ist) und
schalten Sie die Zündung aus.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse auf dem Kombiinstrument
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Setzen Sie bei Bedarf einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Arbeiten Sie niemals unter einem Fahrzeug, das
nur durch einen Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
Rad mit Radkappe Nehmen Sie beim Abmontieren des Rades
vorher die Radkappe ab, indem Sie mit beiden
Händen oben an der Radkappe ziehen.
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang wieder
auf und drücken Sie sie rundum mit der flachen
Hand fest.
– Wenn Ihr Fahrzeug mit Stahlrädern ausgestattet
ist, nehmen Sie die Radkappe ab.
–
W
enn Ihr Fahrzeug mit Leichtmetallrädern
ausgestattet ist, entfernen Sie die mittlere
Radmutternabdeckung mit dem Werkzeug 7 .
–
W
enn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie den Steckschlüsseleinsatz für die
Diebstahlschutzmuttern 2 auf dem Radschlüssel 5
an, um die Diebstahlschutzmutter zu lösen.
–
Lösen Sie die übrigen Radschrauben nur mit dem
Radschlüssel 5.
Verwenden Sie niemals einen
Schlagschrauber am Steckschlüsseleinsatz
für die Diebstahlschutzmuttern.
Page 190 of 244

188
Bei einer Panne

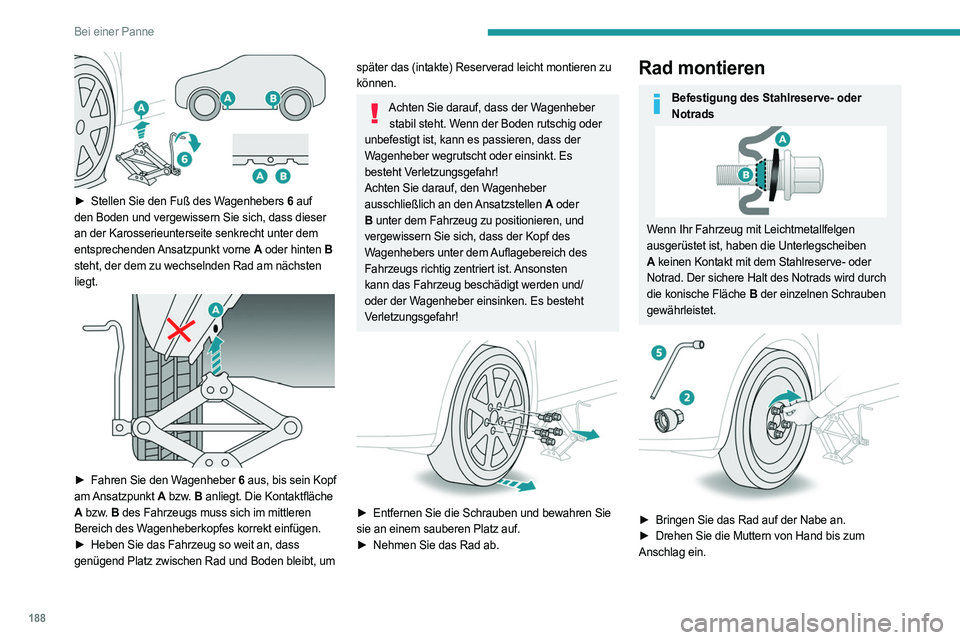

► Stellen Sie den Fuß des Wagenhebers 6 auf
den Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter dem
entsprechenden Ansatzpunkt vorne A oder hinten B
steht, der dem zu wechselnden Rad am nächsten
liegt.
► Fahren Sie den W agenheber 6 aus, bis sein Kopf
am Ansatzpunkt A bzw. B anliegt. Die Kontaktfläche
A bzw. B des Fahrzeugs muss sich im mittleren
Bereich des Wagenheberkopfes korrekt einfügen.
►
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt, um
später das (intakte) Reserverad leicht montieren zu
können.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Boden rutschig oder
unbefestigt ist, kann es passieren, dass der
Wagenheber wegrutscht oder einsinkt. Es
besteht Verletzungsgefahr!
Achten Sie darauf, den Wagenheber
ausschließlich an den Ansatzstellen A oder
B unter dem Fahrzeug zu positionieren, und
vergewissern Sie sich, dass der Kopf des
Wagenhebers unter dem Auflagebereich des
Fahrzeugs richtig zentriert ist. Ansonsten
kann das Fahrzeug beschädigt werden und/
oder der Wagenheber einsinken. Es besteht
Verletzungsgefahr!
► Entfernen Sie die Schrauben und bewahren Sie
sie an einem sauberen Platz auf.
►
Nehmen Sie das Rad ab.
Rad montieren
Befestigung des Stahlreserve- oder Notrads
Wenn Ihr Fahrzeug mit Leichtmetallfelgen
ausgerüstet ist, haben die Unterlegscheiben
A keinen Kontakt mit dem Stahlreserve- oder
Notrad. Der sichere Halt des Notrads wird durch
die konische Fläche B der einzelnen Schrauben
gewährleistet.
► Bringen Sie das Rad auf der Nabe an.
► Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
