SI
C
139

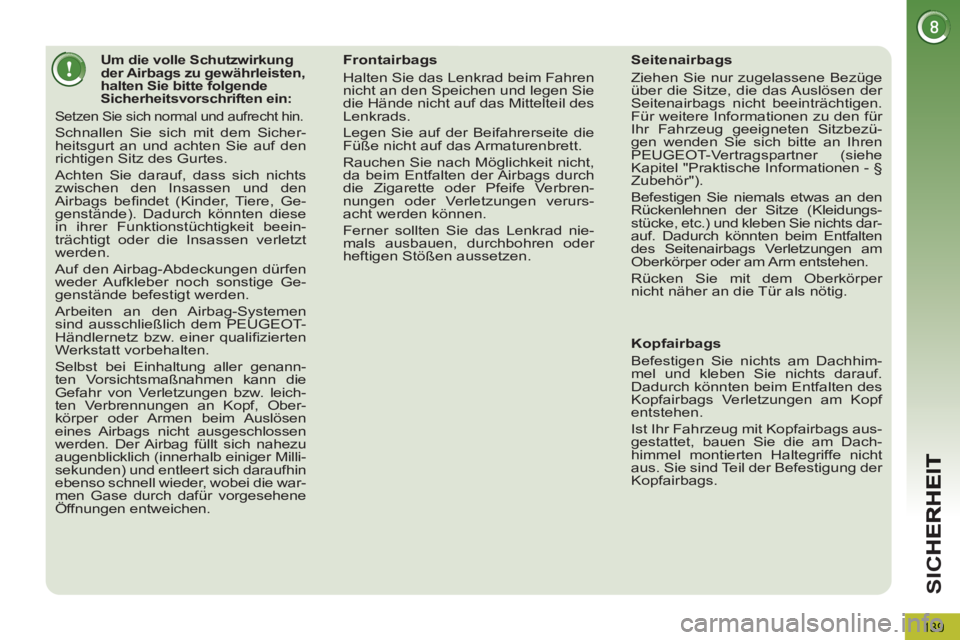

Um die volle Schutzwirkung
der Airbags zu gewährleisten,
halten Sie bitte folgende
Sicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicher-
heitsgurt an und achten Sie auf den
richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts
zwischen den Insassen und den
Airbags befi ndet (Kinder, Tiere, Ge-
genstände). Dadurch könnten diese
in ihrer Funktionstüchtigkeit beein-
trächtigt oder die Insassen verletzt
werden.
Auf den Airbag-Abdeckungen dürfen
weder Aufkleber noch sonstige Ge-
genstände befestigt werden.
Arbeiten an den Airbag-Systemen
sind ausschließlich dem PEUGEOT-
Händlernetz bzw. einer qualifi zierten
Werkstatt vorbehalten.
Selbst bei Einhaltung aller genann-
ten Vorsichtsmaßnahmen kann die
Gefahr von Verletzungen bzw. leich-
ten Verbrennungen an Kopf, Ober-
körper oder Armen beim Auslösen
eines Airbags nicht ausgeschlossen
werden. Der Airbag füllt sich nahezu
augenblicklich (innerhalb einiger Milli-
sekunden) und entleert sich daraufhin
ebenso schnell wieder, wobei die war-
men Gase durch dafür vorgesehene
Öffnungen entweichen.
Frontairbags
Halten Sie das Lenkrad beim Fahren
nicht an den Speichen und legen Sie
die Hände nicht auf das Mittelteil des
Lenkrads.
Legen Sie auf der Beifahrerseite die
Füße nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht,
da beim Entfalten der Airbags durch
die Zigarette oder Pfeife Verbren-
nungen oder Verletzungen verurs-
acht werden können.
Ferner sollten Sie das Lenkrad nie-
mals ausbauen, durchbohren oder
heftigen Stößen aussetzen.
Seitenairbags
Ziehen Sie nur zugelassene Bezüge
über die Sitze, die das Auslösen der
Seitenairbags nicht beeinträchtigen.
Für weitere Informationen zu den für
Ihr Fahrzeug geeigneten Sitzbezü-
gen wenden Sie sich bitte an Ihren
PEUGEOT-Vertragspartner (siehe
Kapitel "Praktische Informationen - §
Zubehör").
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungs-
stücke, etc.) und kleben Sie nichts dar-
auf. Dadurch könnten beim Entfalten
des Seitenairbags Verletzungen am
Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper
nicht näher an die Tür als nötig.
Kopfairbags
Befestigen Sie nichts am Dachhim-
mel und kleben Sie nichts darauf.
Dadurch könnten beim Entfalten des
Kopfairbags Verletzungen am Kopf
entstehen.
Ist Ihr Fahrzeug mit Kopfairbags aus-
gestattet, bauen Sie die am Dach-
himmel montierten Haltegriffe nicht
aus. Sie sind Teil der Befestigung der
Kopfairbags.
Page 142 of 340
140

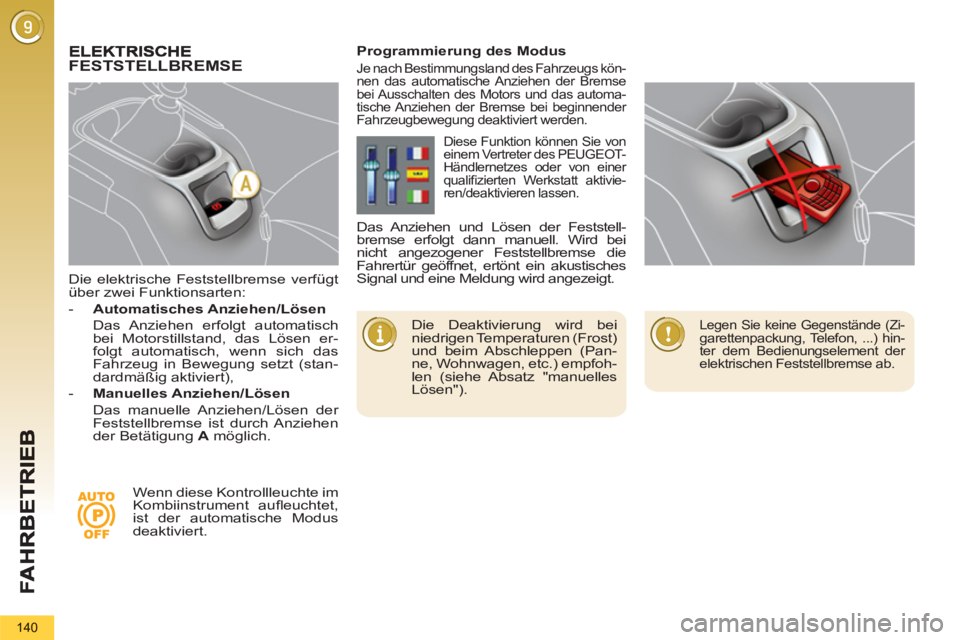

Die elektrische Feststellbremse verfügt
über zwei Funktionsarten:
- Automatisches Anziehen/Lösen
Das Anziehen erfolgt automatisch
bei Motorstillstand, das Lösen er-
folgt automatisch, wenn sich das
Fahrzeug in Bewegung setzt (stan-
dardmäßig aktiviert),
- Manuelles Anziehen/Lösen
Das manuelle Anziehen/Lösen der
Feststellbremse ist durch Anziehen
der Betätigung A
möglich.
FESTSTELLBREMSE
Die Deaktivierung wird bei
niedrigen Temperaturen (Frost)
und beim Abschleppen (Pan-
ne, Wohnwagen, etc.) empfoh-
len (siehe Absatz "manuelles
Lösen").
Programmierung des Modus
Je nach Bestimmungsland des Fahrzeugs kön-
nen das automatische Anziehen der Bremse
bei Ausschalten des Motors und das automa-
tische Anziehen der Bremse bei beginnender
Fahrzeugbewegung deaktiviert werden.
Wenn diese Kontrollleuchte im
Kombiinstrument aufl euchtet,
ist der automatische Modus
deaktiviert.
Diese Funktion können Sie von
einem Vertreter des PEUGEOT-
Händlernetzes oder von einer
qualifi zierten Werkstatt aktivie-
ren/deaktivieren lassen.
Das Anziehen und Lösen der Feststell-
bremse erfolgt dann manuell. Wird bei
nicht angezogener Feststellbremse die
Fahrertür geöffnet, ertönt ein akustisches
Signal und eine Meldung wird angezeigt.
Legen Sie keine Gegenstände (Zi-garettenpackung, Telefon, ...) hin-
ter dem Bedienungselement der
elektrischen Feststellbremse ab.
Page 143 of 340
FA
H
141

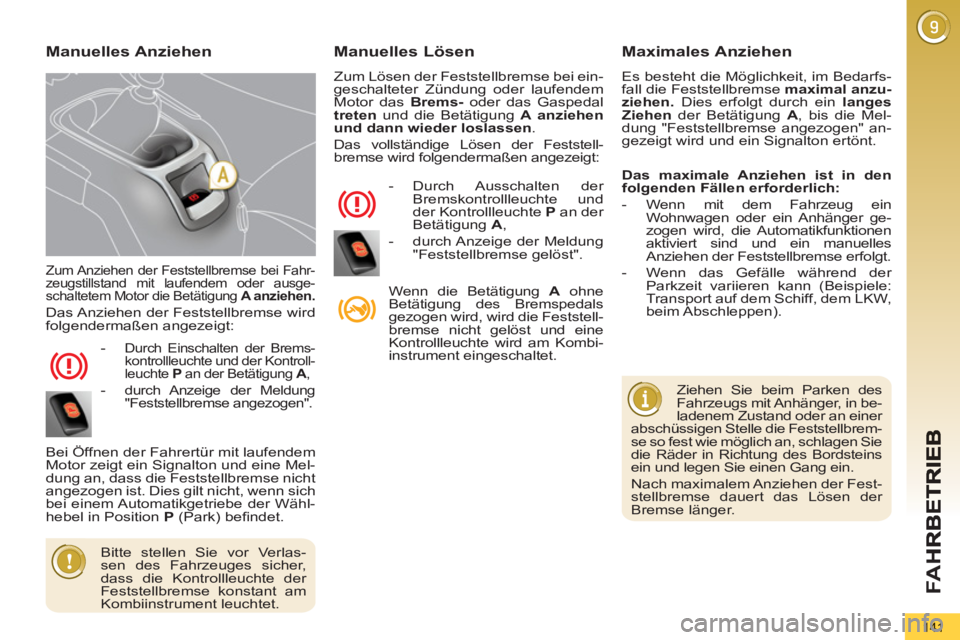

Zum Anziehen der Feststellbremse bei Fahr-
zeugstillstand mit laufendem oder ausge-
schaltetem Motor die Betätigung A anziehen.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrertür mit laufendem
Motor zeigt ein Signalton und eine Mel-
dung an, dass die Feststellbremse nicht
angezogen ist. Dies gilt nicht, wenn sich
bei einem Automatikgetriebe der Wähl-
hebel in Position P
(Park) befi ndet.
Manuelles Lösen
Zum Lösen der Feststellbremse bei ein-
geschalteter Zündung oder laufendem
Motor das Brems-
oder das Gaspedal
treten
und die Betätigung A
anziehen
und dann wieder loslassen
.
Das vollständige Lösen der Feststell-
bremse wird folgendermaßen angezeigt:
- Durch Ausschalten der
Bremskontrollleuchte und
der Kontrollleuchte P
an der
Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse gelöst".
Wenn die Betätigung A
ohne
Betätigung des Bremspedals
gezogen wird, wird die Feststell-
bremse nicht gelöst und eine
Kontrollleuchte wird am Kombi-
instrument eingeschaltet.
Manuelles Anziehen Maximales Anziehen
Es besteht die Möglichkeit, im Bedarfs-
fall die Feststellbremse maximal anzu-
ziehen.
Dies erfolgt durch ein langes
Ziehen
der Betätigung A
, bis die Mel-
dung "Feststellbremse angezogen" an-
gezeigt wird und ein Signalton ertönt.
Ziehen Sie beim Parken des
Fahrzeugs mit Anhänger, in be-
ladenem Zustand oder an einer
abschüssigen Stelle die Feststellbrem-
se so fest wie möglich an, schlagen Sie
die Räder in Richtung des Bordsteins
ein und legen Sie einen Gang ein.
Nach maximalem Anziehen der Fest-
stellbremse dauert das Lösen der
Bremse länger.
Bitte stellen Sie vor Verlas-
sen des Fahrzeuges sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.
Das maximale Anziehen ist in den
folgenden Fällen erforderlich:
- Wenn mit dem Fahrzeug ein
Wohnwagen oder ein Anhänger ge-
zogen wird, die Automatikfunktionen
aktiviert sind und ein manuelles
Anziehen der Feststellbremse erfolgt.
- Wenn das Gefälle während der
Parkzeit variieren kann (Beispiele:
Transport auf dem Schiff, dem LKW,
beim Abschleppen).
Page 144 of 340
FA H
142

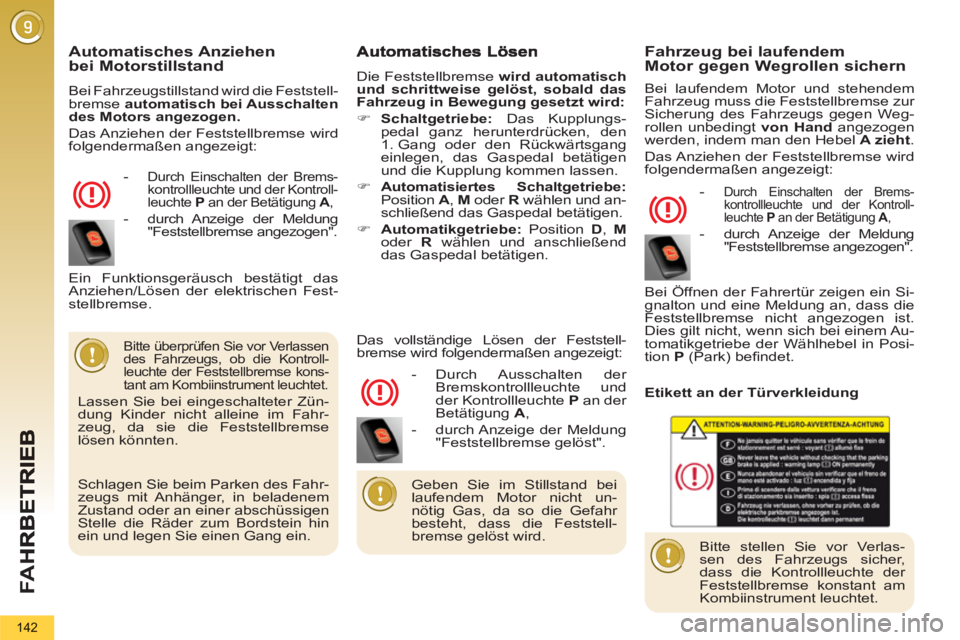

Automatisches Anziehen bei Motorstillstand
Bei Fahrzeugstillstand wird die Feststell-
bremse automatisch bei Ausschalten
des Motors angezogen.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Die Feststellbremse wird automatisch
und schrittweise gelöst, sobald das
Fahrzeug in Bewegung gesetzt wird:
)
Schaltgetriebe:
Das Kupplungs-
pedal ganz herunterdrücken, den
1. Gang oder den Rückwärtsgang
einlegen, das Gaspedal betätigen
und die Kupplung kommen lassen.
)
Automatisiertes
Schaltgetriebe:
Position A
, M
oder R
wählen und an-
schließend das Gaspedal betätigen.
)
Automatikgetriebe:
Position D
, M
oder R
wählen und anschließend
das Gaspedal betätigen.
Bitte überprüfen Sie vor Verlassen
des Fahrzeugs, ob die Kontroll-
leuchte der Feststellbremse kons-
tant am Kombiinstrument leuchtet.
Lassen Sie bei eingeschalteter Zün-
dung Kinder nicht alleine im Fahr-
zeug, da sie die Feststellbremse
lösen könnten.
- Durch Ausschalten der
Bremskontrollleuchte und
der Kontrollleuchte P
an der
Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse gelöst". Ein Funktionsgeräusch bestätigt das
Anziehen/Lösen der elektrischen Fest-
stellbremse.
Das vollständige Lösen der Feststell-
bremse wird folgendermaßen angezeigt:
Fahrzeug bei laufendem Motor gegen Wegrollen sichern
Bei laufendem Motor und stehendem
Fahrzeug muss die Feststellbremse zur
Sicherung des Fahrzeugs gegen Weg-
rollen unbedingt von Hand
angezogen
werden, indem man den Hebel A zieht
.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,
- durch Anzeige der Meldung
"Feststellbremse angezogen".
Bei Öffnen der Fahrertür zeigen ein Si-
gnalton und eine Meldung an, dass die
Feststellbremse nicht angezogen ist.
Dies gilt nicht, wenn sich bei einem Au-
tomatikgetriebe der Wählhebel in Posi-
tion P
(Park) befi ndet.
Bitte stellen Sie vor Verlas-
sen des Fahrzeugs sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.
Geben Sie im Stillstand bei
laufendem Motor nicht un-
nötig Gas, da so die Gefahr
besteht, dass die Feststell-
bremse gelöst wird.
Schlagen Sie beim Parken des Fahr-
zeugs mit Anhänger, in beladenem
Zustand oder an einer abschüssigen
Stelle die Räder zum Bordstein hin
ein und legen Sie einen Gang ein.
Etikett an der Türverkleidung
Page 145 of 340
FA
H
143

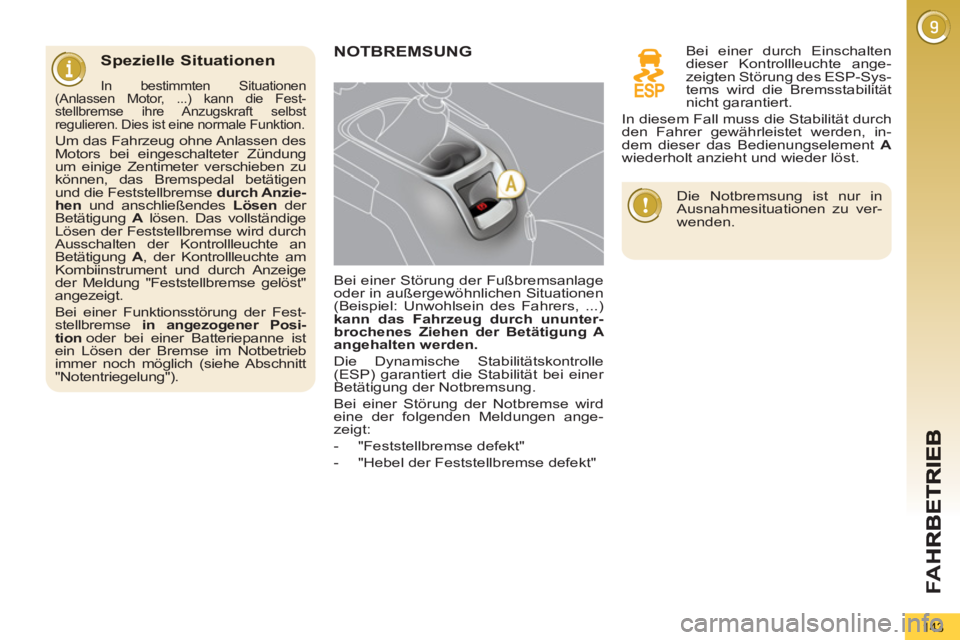

Spezielle Situationen
In bestimmten Situationen
(Anlassen Motor, ...) kann die Fest-
stellbremse ihre Anzugskraft selbst
regulieren. Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des
Motors bei eingeschalteter Zündung
um einige Zentimeter verschieben zu
können, das Bremspedal betätigen
und die Feststellbremse durch Anzie-
hen
und anschließendes Lösen
der
Betätigung A
lösen. Das vollständige
Lösen der Feststellbremse wird durch
Ausschalten der Kontrollleuchte an
Betätigung A
, der Kontrollleuchte am
Kombiinstrument und durch Anzeige
der Meldung "Feststellbremse gelöst"
angezeigt.
Bei einer Funktionsstörung der Fest-
stellbremse in angezogener Posi-
tion
oder bei einer Batteriepanne ist
ein Lösen der Bremse im Notbetrieb
immer noch möglich (siehe Abschnitt
"Notentriegelung").
NOTBREMSUNG
Bei einer Störung der Fußbremsanlage
oder in außergewöhnlichen Situationen
(Beispiel: Unwohlsein des Fahrers, ...)
kann das Fahrzeug durch ununter-
brochenes Ziehen der Betätigung A
angehalten werden.
Die Dynamische Stabilitätskontrolle
(ESP) garantiert die Stabilität bei einer
Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird
eine der folgenden Meldungen ange-
zeigt:
- "Feststellbremse defekt"
- "Hebel der Feststellbremse defekt"
Bei einer durch Einschalten
dieser Kontrollleuchte ange-
zeigten Störung des ESP-Sys-
tems wird die Bremsstabilität
nicht garantiert.
In diesem Fall muss die Stabilität durch
den Fahrer gewährleistet werden, in-
dem dieser das Bedienungselement A
wiederholt anzieht und wieder löst.
Die Notbremsung ist nur in
Ausnahmesituationen zu ver-
wenden.
Page 146 of 340
FA H
144

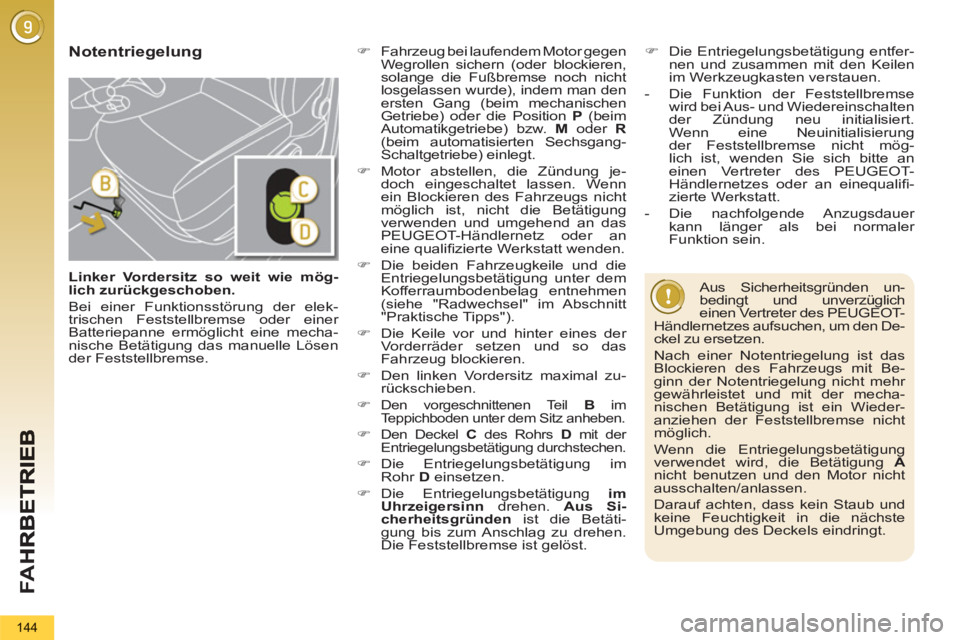

Linker Vordersitz so weit wie mög-
lich zurückgeschoben.
Bei einer Funktionsstörung der elek-
trischen Feststellbremse oder einer
Batteriepanne ermöglicht eine mecha-
nische Betätigung das manuelle Lösen
der Feststellbremse.
Notentriegelung
)
Fahrzeug bei laufendem Motor gegen
Wegrollen sichern (oder blockieren,
solange die Fußbremse noch nicht
losgelassen wurde), indem man den
ersten Gang (beim mechanischen
Getriebe) oder die Position P
(beim
Automatikgetriebe) bzw. M
oder R
(beim automatisierten Sechsgang-
Schaltgetriebe) einlegt.
)
Motor abstellen, die Zündung je-
doch eingeschaltet lassen. Wenn
ein Blockieren des Fahrzeugs nicht
möglich ist, nicht die Betätigung
verwenden und umgehend an das
PEUGEOT-Händlernetz oder an
eine qualifi zierte Werkstatt wenden.
)
Die beiden Fahrzeugkeile und die
Entriegelungsbetätigung unter dem
Kofferraumbodenbelag entnehmen
(siehe "Radwechsel" im Abschnitt
"Praktische Tipps").
)
Die Keile vor und hinter eines der
Vorderräder setzen und so das
Fahrzeug blockieren.
)
Den linken Vordersitz maximal zu-
rückschieben.
)
Den vorgeschnittenen Teil B
im
Teppichboden unter dem Sitz anheben.
)
Den Deckel C
des Rohrs D
mit der
Entriegelungsbetätigung durchstechen.
)
Die Entriegelungsbetätigung im
Rohr D
einsetzen.
)
Die Entriegelungsbetätigung im
Uhrzeigersinn
drehen. Aus Si-
cherheitsgründen
ist die Betäti-
gung bis zum Anschlag zu drehen.
Die Feststellbremse ist gelöst.
)
Die Entriegelungsbetätigung entfer-
nen und zusammen mit den Keilen
im Werkzeugkasten verstauen.
- Die Funktion der Feststellbremse
wird bei Aus- und Wiedereinschalten
der Zündung neu initialisiert.
Wenn eine Neuinitialisierung
der Feststellbremse nicht mög-
lich ist, wenden Sie sich bitte an
einen Vertreter des PEUGEOT-
Händlernetzes oder an einequalifi -
zierte Werkstatt.
- Die nachfolgende Anzugsdauer
kann länger als bei normaler
Funktion sein.
Aus Sicherheitsgründen un-
bedingt und unverzüglich
einen Vertreter des PEUGEOT-
Händlernetzes aufsuchen, um den De-
ckel zu ersetzen.
Nach einer Notentriegelung ist das
Blockieren des Fahrzeugs mit Be-
ginn der Notentriegelung nicht mehr
gewährleistet und mit der mecha-
nischen Betätigung ist ein Wieder-
anziehen der Feststellbremse nicht
möglich.
Wenn die Entriegelungsbetätigung
verwendet wird, die Betätigung A
nicht benutzen und den Motor nicht
ausschalten/anlassen.
Darauf achten, dass kein Staub und
keine Feuchtigkeit in die nächste
Umgebung des Deckels eindringt.
Page 147 of 340
FA
H
145

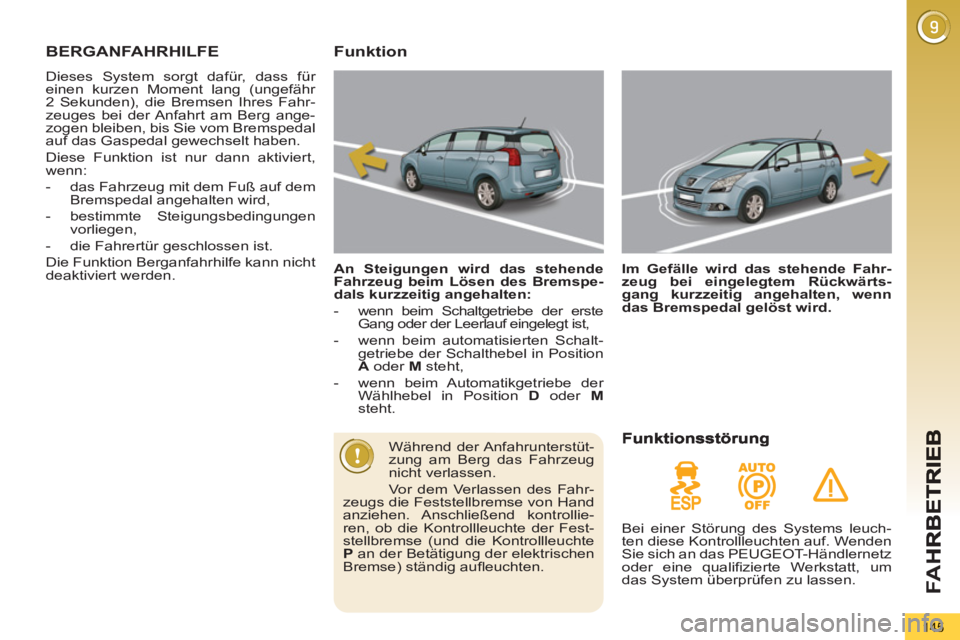

BERGANFAHRHILFE
Dieses System sorgt dafür, dass für
einen kurzen Moment lang (ungefähr
2 Sekunden), die Bremsen Ihres Fahr-
zeuges bei der Anfahrt am Berg ange-
zogen bleiben, bis Sie vom Bremspedal
auf das Gaspedal gewechselt haben.
Diese Funktion ist nur dann aktiviert,
wenn:
- das Fahrzeug mit dem Fuß auf dem
Bremspedal angehalten wird,
- bestimmte Steigungsbedingungen
vorliegen,
- die Fahrertür geschlossen ist.
Die Funktion Berganfahrhilfe kann nicht
deaktiviert werden.
Funktion
An Steigungen wird das stehende
Fahrzeug beim Lösen des Bremspe-
dals kurzzeitig angehalten:
- wenn beim Schaltgetriebe der erste
Gang oder der Leerlauf eingelegt ist,
- wenn beim automatisierten Schalt-
getriebe der Schalthebel in Position
A
oder M
steht,
- wenn beim Automatikgetriebe der
Wählhebel in Position D
oder M
steht.
Im Gefälle wird das stehende Fahr-
zeug bei eingelegtem Rückwärts-
gang kurzzeitig angehalten, wenn
das Bremspedal gelöst wird.
Während der Anfahrunterstüt-
zung am Berg das Fahrzeug
nicht verlassen.
Vor dem Verlassen des Fahr-
zeugs die Feststellbremse von Hand
anziehen. Anschließend kontrollie-
ren, ob die Kontrollleuchte der Fest-
stellbremse (und die Kontrollleuchte
P
an der Betätigung der elektrischen
Bremse) ständig aufl euchten.
Bei einer Störung des Systems leuch-
ten diese Kontrollleuchten auf. Wenden
Sie sich an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt, um
das System überprüfen zu lassen.
Page 148 of 340
146

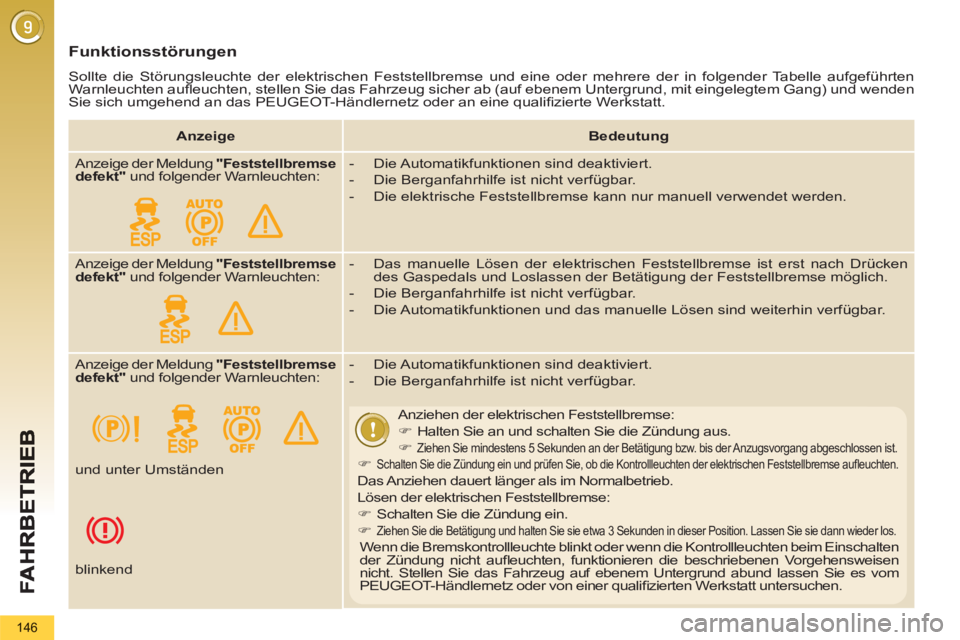

Funktionsstörungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten
Warnleuchten aufl euchten, stellen Sie das Fahrzeug sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden
Sie sich umgehend an das PEUGEOT-Händlernetz oder an eine qualifi zierte Werkstatt.
Anzeige
Bedeutung
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:
- Die Automatikfunktionen sind deaktiviert.
- Die Berganfahrhilfe ist nicht verfügbar.
- Die elektrische Feststellbremse kann nur manuell verwendet werden.
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:
- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken
des Gaspedals und Loslassen der Betätigung der Feststellbremse möglich.
- Die Berganfahrhilfe ist nicht verfügbar.
- Die Automatikfunktionen und das manuelle Lösen sind weiterhin verfügbar.
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:
- Die Automatikfunktionen sind deaktiviert.
- Die Berganfahrhilfe ist nicht verfügbar.
Anziehen der elektrischen Feststellbremse:
)
Halten Sie an und schalten Sie die Zündung aus.
)
Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der Anzugsvorgang abgeschlossen ist.
)
Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der elektrischen Feststellbremse aufl euchten.
Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:
)
Schalten Sie die Zündung ein.
)
Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position. Lassen Sie sie dann wieder los.
Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten
der Zündung nicht aufl euchten, funktionieren die beschriebenen Vorgehensweisen
nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund abund lassen Sie es vom
PEUGEOT-Händlernetz oder von einer qualifi zierten Werkstatt untersuchen. und unter Umständen
blinkend
Page 149 of 340
FA
H
147

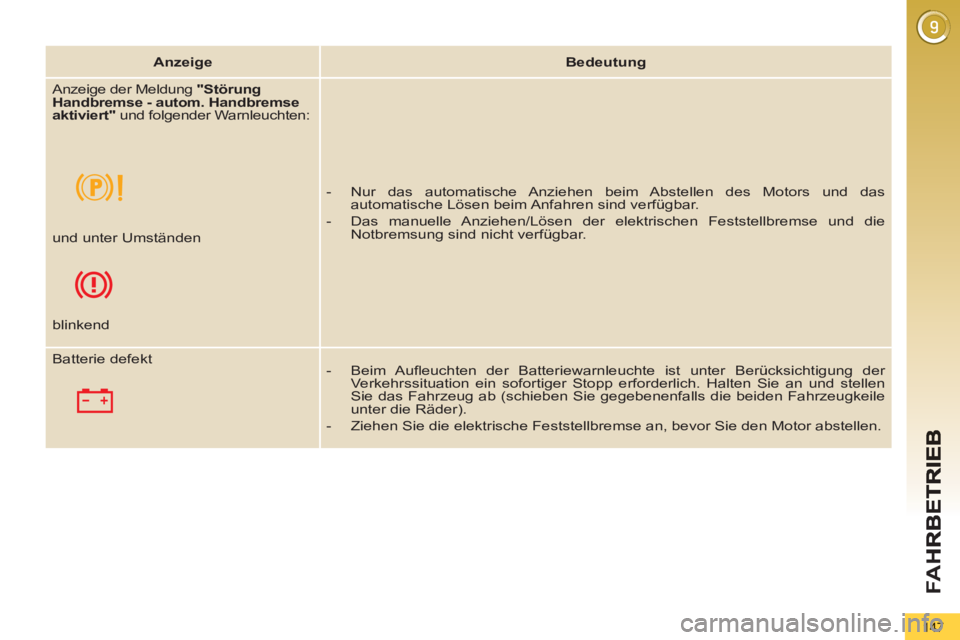

Anzeige
Bedeutung
Anzeige der Meldung "Störung
Handbremse - autom. Handbremse
aktiviert"
und folgender Warnleuchten:
- Nur das automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind verfügbar.
- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse und die
Notbremsung sind nicht verfügbar.
und unter Umständen
blinkend
Batterie defekt
- Beim Aufl euchten der Batteriewarnleuchte ist unter Berücksichtigung der
Verkehrssituation ein sofortiger Stopp erforderlich. Halten Sie an und stellen
Sie das Fahrzeug ab (schieben Sie gegebenenfalls die beiden Fahrzeugkeile
unter die Räder).
- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.
Page 150 of 340
FA H
148

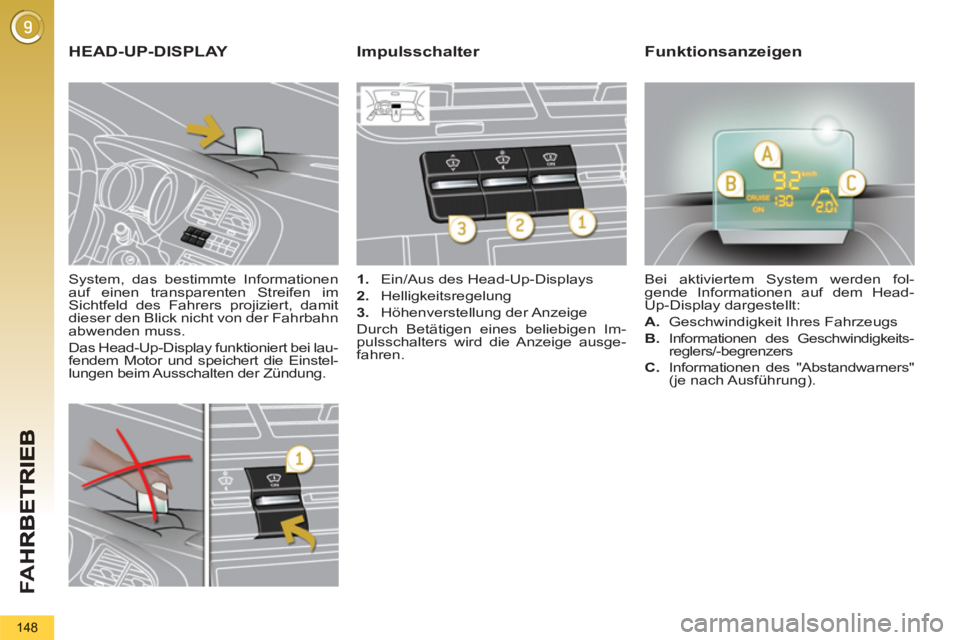

System, das bestimmte Informationen
auf einen transparenten Streifen im
Sichtfeld des Fahrers projiziert, damit
dieser den Blick nicht von der Fahrbahn
abwenden muss.
Das Head-Up-Display funktioniert bei lau-
fendem Motor und speichert die Einstel-
lungen beim Ausschalten der Zündung.
HEAD-UP-DISPLAY
1.
Ein/Aus des Head-Up-Displays
2.
Helligkeitsregelung
3.
Höhenverstellung der Anzeige
Durch Betätigen eines beliebigen Im-
pulsschalters wird die Anzeige ausge-
fahren. Bei aktiviertem System werden fol-
gende Informationen auf dem Head-
Up-Display dargestellt:
A.
Geschwindigkeit Ihres Fahrzeugs
B.
Informationen des Geschwindigkeits-
reglers/-begrenzers
Impulsschalter Funktionsanzeigen
C.
Informationen des "Abstandwarners"
(je nach Ausführung).
