PEUGEOT 5008 2012 Instructieboekje (in Dutch)

INDELINGEN
109

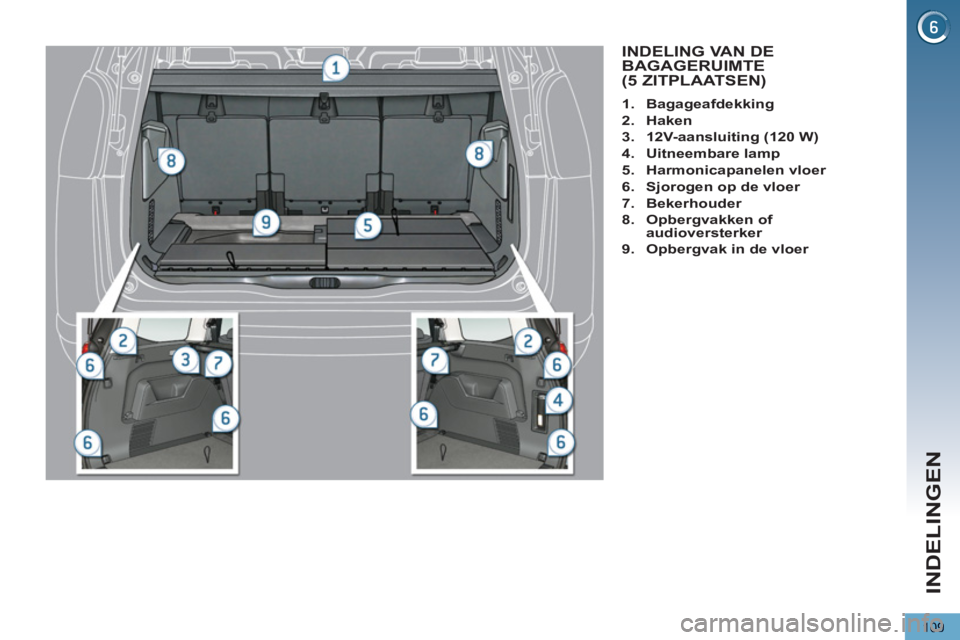

INDELING VAN DE
BAGAGERUIMTE
(5 ZITPLAATSEN)



1.
Bagageafdekking


2.
Haken


3.
12V-aansluiting
(120 W)


4.
Uitneembare lamp


5.
Harmonicapanelen vloer


6.
Sjorogen op de vloer


7.
Bekerhouder


8.
Opbergvakken of
audioversterker


9.
Opbergvak in de vloer

INDELINGEN
110



1.
Bagageafdekking


2.
Haken


3.
12V-aansluiting
(120 W)


4.
Uitneembare lamp


5.
Harmonicapanelen vloer


6.
Sjorogen op de vloer


7.
Bekerhouder


8.
Armsteunen


9.
Opbergvakken of
audioversterker


10.
Veiligheidsgordels zitplaatsen
3e zitrij

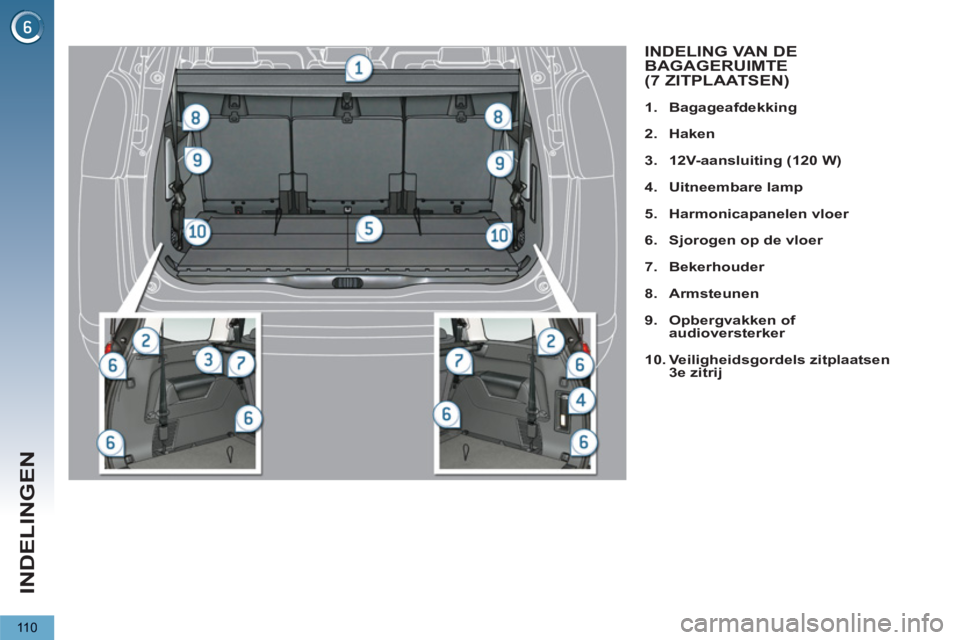

INDELING VAN DE
BAGAGERUIMTE
(7 ZITPLAATSEN)

INDELINGEN
111

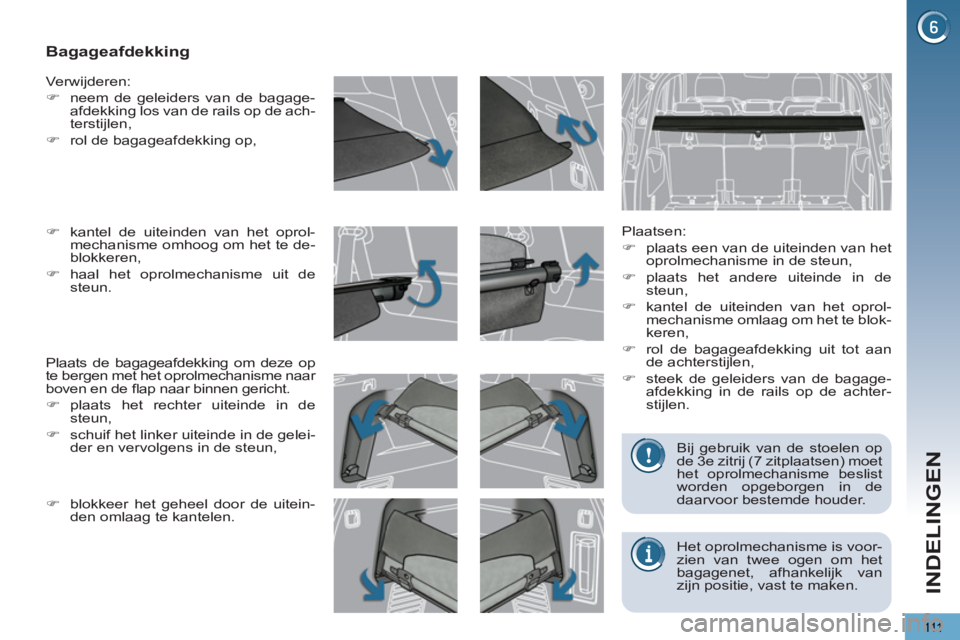

Bagageafdekking


Plaatsen:


)
plaats een van de uiteinden van het
oprolmechanisme in de steun,

)
plaats het andere uiteinde in de
steun,

)
kantel de uiteinden van het oprol-
mechanisme omlaag om het te blok-
keren,

)
rol de bagageafdekking uit tot aan
de achterstijlen,

)
steek de geleiders van de bagage-
afdekking in de rails op de achter-
stijlen.

Verwijderen:


)
neem de geleiders van de bagage-
afdekking los van de rails op de ach-
terstijlen,

)
rol de bagageafdekking op,

Plaats de bagageafdekking om deze op
te bergen met het oprolmechanisme naar
boven en de fl ap naar binnen gericht.


)
plaats het rechter uiteinde in de
steun,

)
schuif het linker uiteinde in de gelei-
der en vervolgens in de steun,
)
kantel de uiteinden van het oprol-
mechanisme omhoog om het te de-
blokkeren,

)
haal het oprolmechanisme uit de
steun.

Het oprolmechanisme is voor-
zien van twee ogen om het
bagagenet, afhankelijk van
zijn positie, vast te maken. Bij gebruik van de stoelen op
de 3e zitrij (7 zitplaatsen) moet
het oprolmechanisme beslist
worden opgeborgen in de
daarvoor bestemde houder.

)
blokkeer het geheel door de uitein-
den omlaag te kantelen.

INDELINGEN
11 2

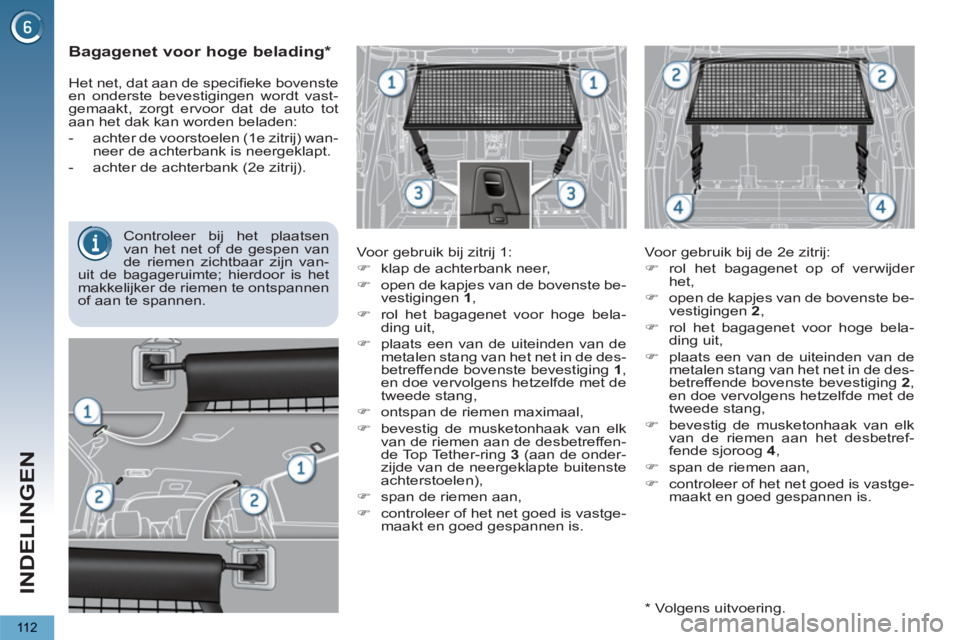

Bagagenet voor hoge belading *


Voor gebruik bij zitrij 1:


)
klap de achterbank neer,

)
open de kapjes van de bovenste be-
vestigingen 1
,

)
rol het bagagenet voor hoge bela-
ding uit,

)
plaats een van de uiteinden van de
metalen stang van het net in de des-
betreffende bovenste bevestiging 1
,
en doe vervolgens hetzelfde met de
tweede stang,

)
ontspan de riemen maximaal,

)
bevestig de musketonhaak van elk
van de riemen aan de desbetreffen-
de Top Tether-ring 3
(aan de onder-
zijde van de neergeklapte buitenste
achterstoelen),

)
span de riemen aan,

)
controleer of het net goed is vastge-
maakt en goed gespannen is.

Voor gebruik bij de 2e zitrij:


)
rol het bagagenet op of verwijder
het,

)
open de kapjes van de bovenste be-
vestigingen 2
,

)
rol het bagagenet voor hoge bela-
ding uit,

)
plaats een van de uiteinden van de
metalen stang van het net in de des-
betreffende bovenste bevestiging 2
,
en doe vervolgens hetzelfde met de
tweede stang,

)
bevestig de musketonhaak van elk
van de riemen aan het desbetref-
fende sjoroog 4
,

)
span de riemen aan,

)
controleer of het net goed is vastge-
maakt en goed gespannen is.




Controleer bij het plaatsen
van het net of de gespen van
de riemen zichtbaar zijn van-
uit de bagageruimte; hierdoor is het
makkelijker de riemen te ontspannen
of aan te spannen.
Het net, dat aan de specifi eke bovenste
en onderste bevestigingen wordt vast-
gemaakt, zorgt ervoor dat de auto tot
aan het dak kan worden beladen:


- achter de voorstoelen (1e zitrij) wan-
neer de achterbank is neergeklapt.

- achter de achterbank (2e zitrij).


*
Volgens uitvoering.

INDELINGEN






Bagagenet

Gebruik de sjorogen op de vloer en/of
aan het oprolmechanisme van de baga-
geafdekking om uw bagage stevig vast
te zetten met het bagagenet, dat als ac-
cessoire verkrijgbaar is. Het bagagenet kan op vier manieren
worden bevestigd:


- plat op de vloer van de bagageruimte,

- horizontaal ter hoogte van de baga-
geafdekking,
- verticaal achter de achterbank,

- plat op de vloer van de bagage-
ruimte en verticaal achter de achter-
bank.

INDELINGEN
11 4
Hieraan kunt u een boodschappentas
ophangen.

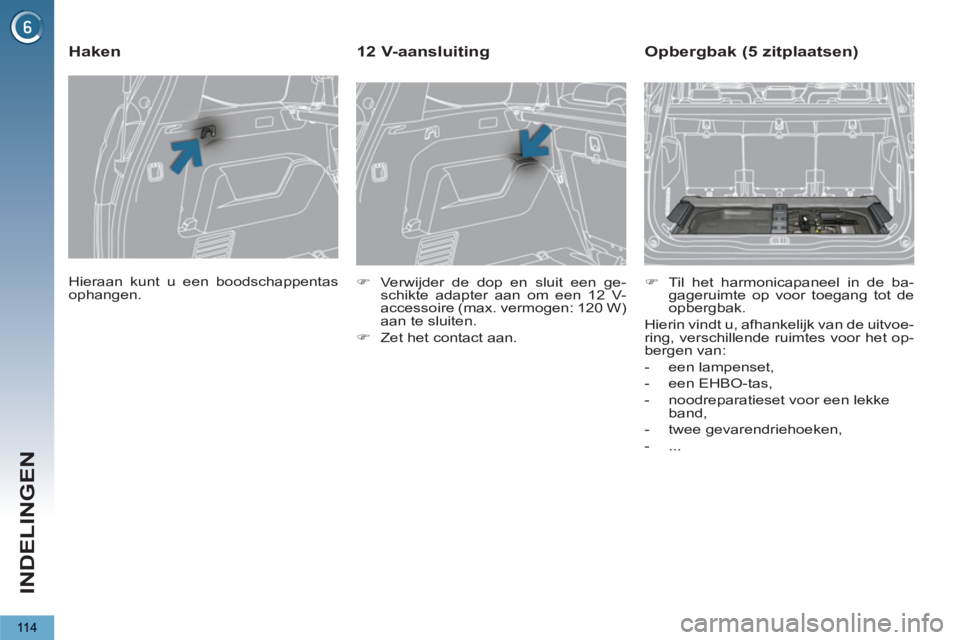

Haken



)
Verwijder de dop en sluit een ge-
schikte adapter aan om een 12 V-
accessoire (max. vermogen: 120 W)
aan te sluiten.

)
Zet het contact aan.








12 V-aansluiting



)
Til het harmonicapaneel in de ba-
gageruimte op voor toegang tot de
opbergbak.
Hierin vindt u, afhankelijk van de uitvoe-
ring, verschillende ruimtes voor het op-
bergen van:


- een lampenset,

- een EHBO-tas,

- noodreparatieset voor een lekke
band,

- twee gevarendriehoeken,

- ...








Opbergbak (5 zitplaatsen)

INDELINGEN
115

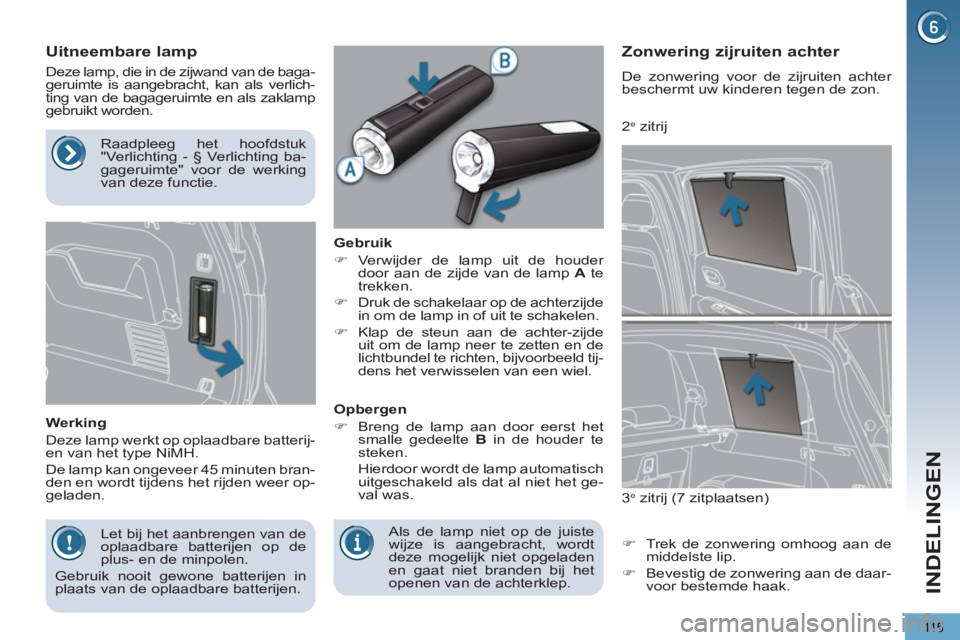

Uitneembare lamp

Deze lamp, die in de zijwand van de baga-
geruimte is aangebracht, kan als verlich-
ting van de bagageruimte en als zaklamp
gebruikt worden.

Werking
Deze lamp werkt op oplaadbare batterij-
en van het type NiMH.
De lamp kan ongeveer 45 minuten bran-
den en wordt tijdens het rijden weer op-
geladen.
Gebruik


)
Verwijder de lamp uit de houder
door aan de zijde van de lamp A te
trekken.

)
Druk de schakelaar op de achter zijde
in om de lamp in of uit te schakelen.

)
Klap de steun aan de achter-zijde
uit om de lamp neer te zetten en de
lichtbundel te richten, bijvoorbeeld tij-
dens het verwisselen van een wiel.


Opbergen


)
Breng de lamp aan door eerst het
smalle gedeelte B in de houder te
steken.
Hierdoor wordt de lamp automatisch
uitgeschakeld als dat al niet het ge-
val was.










Zonwering zijruiten achter

De zonwering voor de zijruiten achter
beschermt uw kinderen tegen de zon.


)
Trek de zonwering omhoog aan de
middelste lip.

)
Bevestig de zonwering aan de daar-
voor bestemde haak.
Let bij het aanbrengen van de
oplaadbare batterijen op de
plus- en de minpolen.
Gebruik nooit gewone batterijen in
plaats van de oplaadbare batterijen.
Als de lamp niet op de juiste
wijze is aangebracht, wordt
deze mogelijk niet opgeladen
en gaat niet branden bij het
openen van de achterklep.
Raadpleeg het hoofdstuk
"Verlichting - § Verlichting ba-
gageruimte" voor de werking
van deze functie.
3
e zitrij (7 zitplaatsen)
2
e zitrij

VEILIGHEIDSVOORZIENINGEN VOOR KINDEREN
116

PEUGEOT
beveelt u aan

kinderen op de zij
achterzit-
plaatsen
van uw auto te ver-
voeren:


- met de rug in de rijrichting
tot
2 jaar,

- met het gezicht in de rijrichting

vanaf 2 jaar.

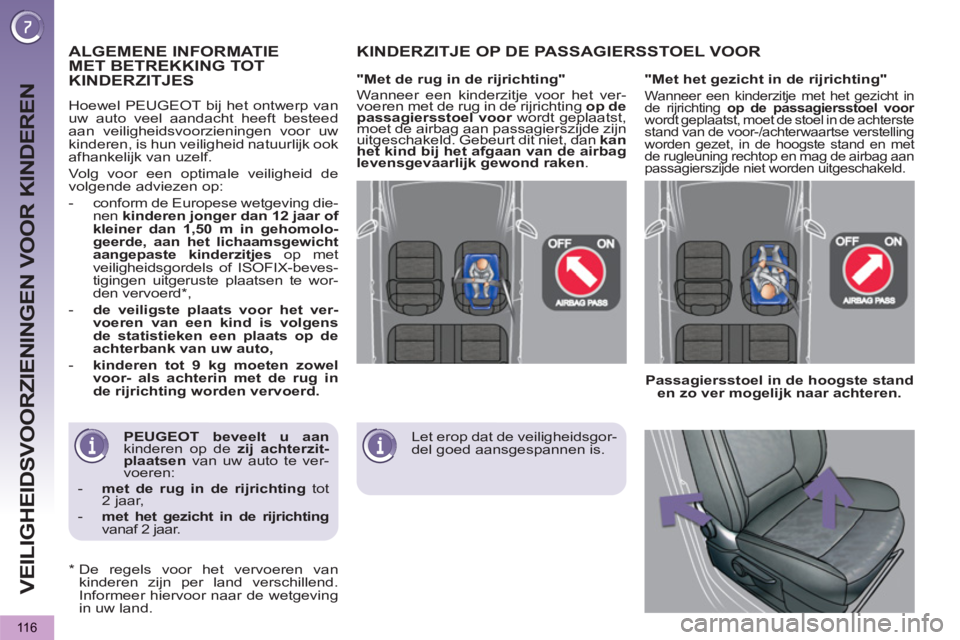

ALGEMENE INFORMATIEMET BETREKKING TOT
KINDERZITJES
Hoewel PEUGEOT bij het ontwerp van
uw auto veel aandacht heeft besteed
aan veiligheidsvoorzieningen voor uw
kinderen, is hun veiligheid natuurlijk ook
afhankelijk van uzelf.
Volg voor een optimale veiligheid de
volgende adviezen op:


- conform de Europese wetgeving die-
nen kinderen jonger dan 12 jaar of
kleiner dan 1,50 m in gehomolo-
geerde, aan het lichaamsgewicht
aangepaste kinderzitjes
op met
veiligheidsgordels of ISOFIX-beves-
tigingen uitgeruste plaatsen te wor-
den vervoerd * ,

- de veiligste plaats voor het ver-
voeren van een kind is volgens
de statistieken een plaats op de
achterbank van uw auto,


- kinderen tot 9 kg moeten zowel
voor- als achterin met de rug in
de rijrichting worden vervoerd.


"Met het gezicht in de rijrichting"
Wanneer een kinderzitje met het gezicht in
de rijrichting op de passagiersstoel voor

wordt geplaatst, moet de stoel in de achterste
stand van de voor-/achterwaartse verstelling
worden gezet, in de hoogste stand en met
de rugleuning rechtop en mag de airbag aan
passagierszijde niet worden uitgeschakeld.


"Met de rug in de rijrichting"
Wanneer een kinderzitje voor het ver-
voeren met de rug in de rijrichting op de
passagiersstoel voor
wordt geplaatst,
moet de airbag aan passagierszijde zijn
uitgeschakeld. Gebeurt dit niet, dan kan
het kind bij het afgaan van de airbag
levensgevaarlijk gewond raken
.

*
De regels voor het vervoeren van
kinderen zijn per land verschillend.
Informeer hiervoor naar de wetgeving
in uw land.

Passagiersstoel in de hoogste stand
en zo ver mogelijk naar achteren.



KINDERZITJE OP DE PASSAGIERSSTOEL VOOR


Let erop dat de veiligheidsgor-
del goed aansgespannen is.

VEILIGHEIDSVOORZIENINGEN VOOR KINDEREN
11 7

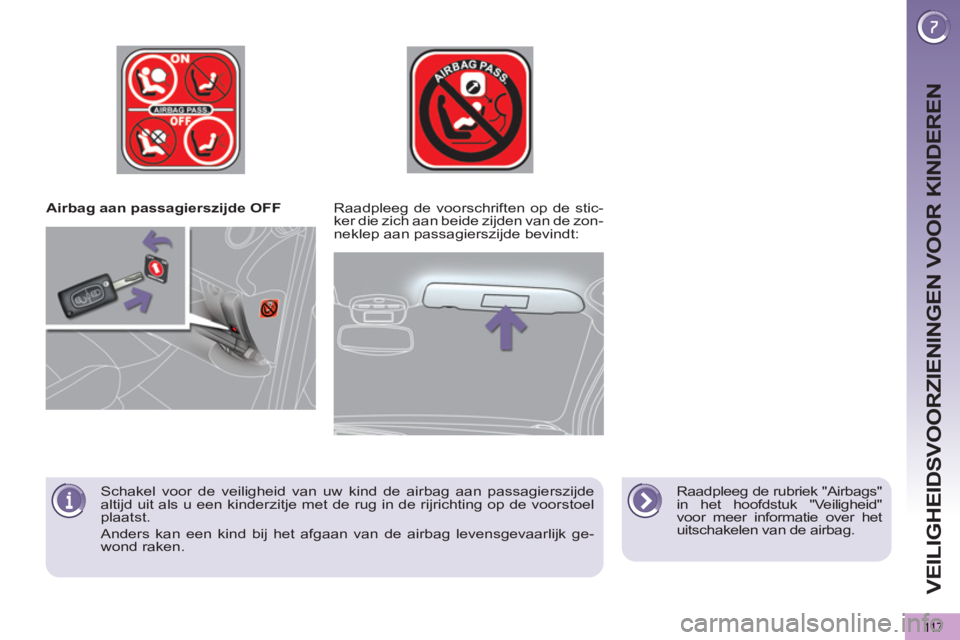

Airbag aan passagierszijde OFF


Raadpleeg de rubriek "Airbags"
in het hoofdstuk "Veiligheid"
voor meer informatie over het
uitschakelen van de airbag.
Raadpleeg de voorschriften op de stic-
ker die zich aan beide zijden van de zon-
neklep aan passagierszijde bevindt:

Schakel voor de veiligheid van uw kind de airbag aan passagierszijde
altijd uit als u een kinderzitje met de rug in de rijrichting op de voorstoel
plaatst.
Anders kan een kind bij het afgaan van de airbag levensgevaarlijk ge-
wond raken.

VEILIGHEIDSVOORZIENINGEN VOOR KINDEREN
118

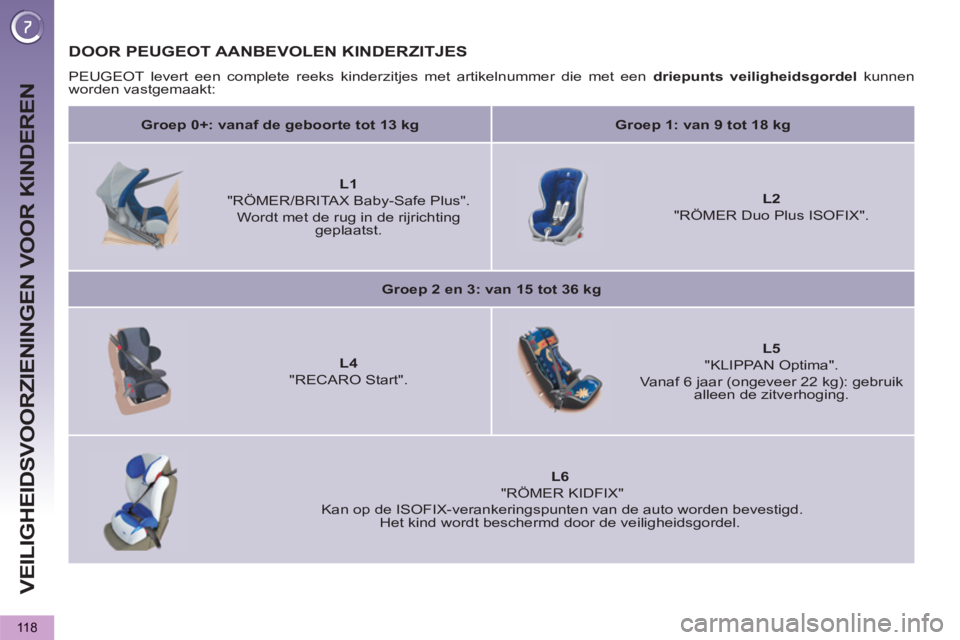

DOOR PEUGEOT AANBEVOLEN KINDERZITJES
PEUGEOT levert een complete reeks kinderzitjes met artikelnummer die met een driepunts veiligheidsgordel
kunnen
worden vastgemaakt:


Groep 0+: vanaf de geboorte tot 13 kg



Groep 1: van 9 tot 18 kg






L1

"RÖMER/BRITAX Baby-Safe Plus".
Wordt met de rug in de rijrichting
geplaatst.



L2

"RÖMER Duo Plus ISOFIX".


Groep 2 en 3: van 15 tot 36 kg






L4

"RECARO Start".



L5

"KLIPPAN Optima".
Vanaf 6 jaar (ongeveer 22 kg): gebruik
alleen de zitverhoging.


L6

"RÖMER KIDFIX"
Kan op de ISOFIX-verankeringspunten van de auto worden bevestigd.
Het kind wordt beschermd door de veiligheidsgordel.
