PEUGEOT 5008 2012 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 5008, Model: PEUGEOT 5008 2012Pages: 340, PDF Size: 18.51 MB
Page 121 of 340
GYERMEKEK BIZTONSÁGA
11 9
Ne helyezze a kitámasztót a
tárolórekesz fedelére, mert
erőteljesebb rázkódás ese-
tén eltörhet. Ha a kitámasztó
kialakítása és beállítási lehetőségei
megengedik, két másik beszerelési
módot javasolunk.
A hátsó középső ülés előtt nem ta-
lálható padlóba süllyesztett táro-
lórekesz. Ide tehát egyszerűbben
beszerelhető a kitámasztós gyer-
mekülés, akár Isofi x, akár univerzális
(hárompontos biztonsági övvel be-
szerelhető) gyermekülésről van szó.

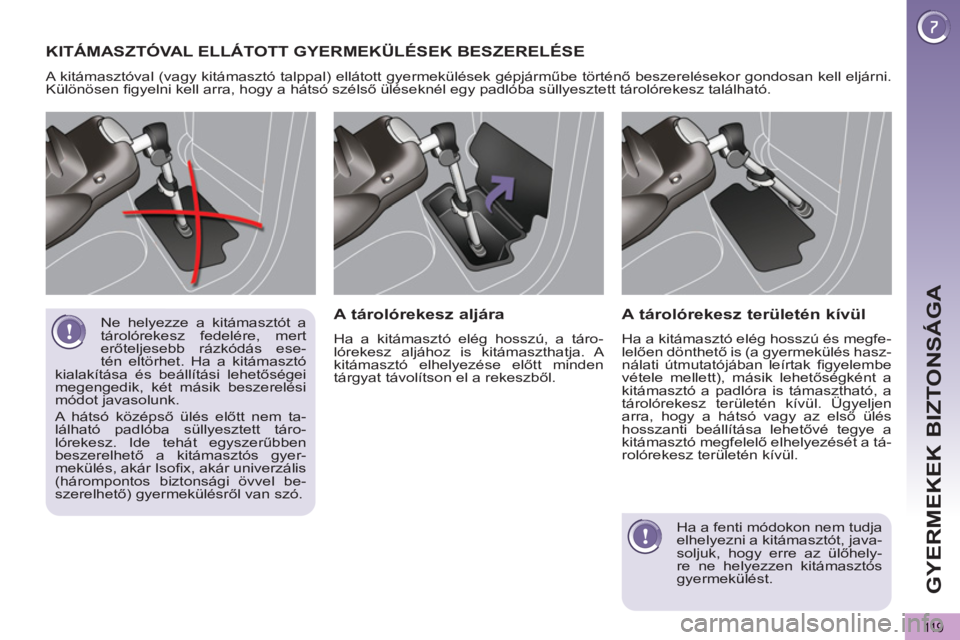

KITÁMASZTÓVAL ELLÁTOTT GYERMEKÜLÉSEK BESZERELÉSE
A kitámasztóval (vagy kitámasztó talppal) ellátott gyermekülések gépjárműbe történő beszerelésekor gondosan kell eljárni.
Különösen fi gyelni kell arra, hogy a hátsó szélső üléseknél egy padlóba süllyesztett tárolórekesz található.
A tárolórekesz aljára
Ha a kitámasztó elég hosszú, a táro-
lórekesz aljához is kitámaszthatja. A
kitámasztó elhelyezése előtt minden
tárgyat távolítson el a rekeszből.
A tárolórekesz területén kívül
Ha a kitámasztó elég hosszú és megfe-
lelően dönthető is (a gyermekülés hasz-
nálati útmutatójában leírtak fi gyelembe
vétele mellett), másik lehetőségként a
kitámasztó a padlóra is támasztható, a
tárolórekesz területén kívül. Ügyeljen
arra, hogy a hátsó vagy az első ülés
hosszanti beállítása lehetővé tegye a
kitámasztó megfelelő elhelyezését a tá-
rolórekesz területén kívül.
Ha a fenti módokon nem tudja
elhelyezni a kitámasztót, java-
soljuk, hogy erre az ülőhely-
re ne helyezzen kitámasztós
gyermekülést.
Page 122 of 340
GYERMEKEK BIZTONSÁGA
120

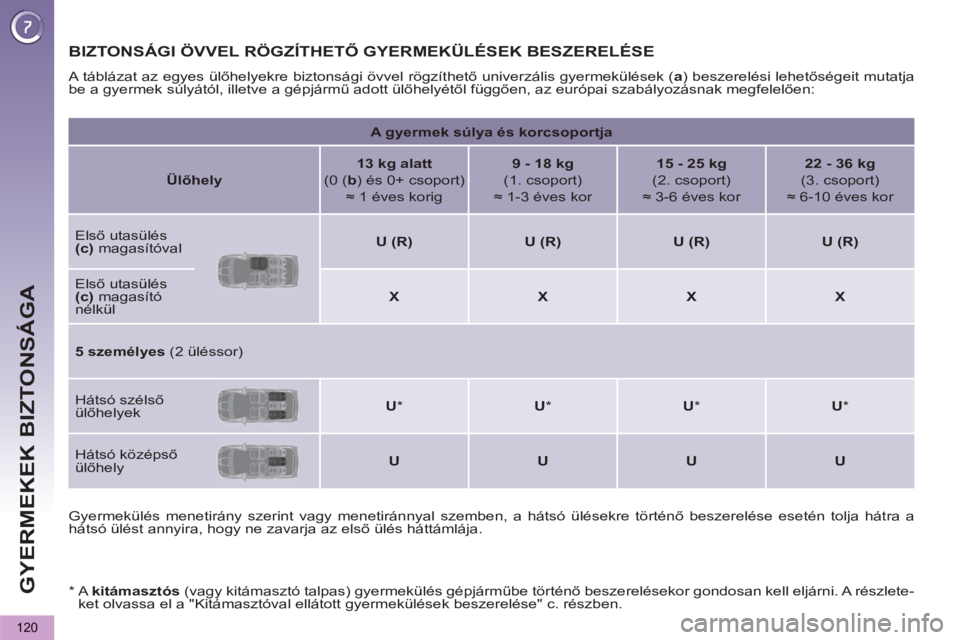

BIZTONSÁGI ÖVVEL RÖGZÍTHETŐ GYERMEKÜLÉSEK BESZERELÉSE
A táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális gyermekülések ( a
) beszerelési lehetőségeit mutatja
be a gyermek súlyától, illetve a gépjármű adott ülőhelyétől függően, az európai szabályozásnak megfelelően:
A gyermek súlya és korcsoportja
Ülőhely
13 kg alatt
(0 ( b
) és 0+ csoport)
≈ 1 éves korig
9 - 18 kg
(1. csoport)
≈ 1-3 éves kor
15 - 25 kg
(2. csoport)
≈ 3-6 éves kor
22 - 36 kg
(3. csoport)
≈ 6-10 éves kor
Első utasülés
(c)
magasítóval
U (R)
U (R)
U (R)
U (R)
Első utasülés
(c)
magasító
nélkül
X
X
X
X
5 személyes
(2 üléssor)
Hátsó szélső
ülőhelyek
U
*
U
*
U
*
U
*
Hátsó középső
ülőhely
U
U
U
U
Gyermekülés menetirány szerint vagy menetiránnyal szemben, a hátsó ülésekre történő beszerelése esetén tolja hátra a
hátsó ülést annyira, hogy ne zavarja az első ülés háttámlája.
*
A kitámasztós
(vagy kitámasztó talpas) gyermekülés gépjárműbe történő beszerelésekor gondosan kell eljárni. A részlete-
ket olvassa el a "Kitámasztóval ellátott gyermekülések beszerelése" c. részben.
Page 123 of 340
GYERMEKEK BIZTONSÁGA
121
a:
univerzális gyermekülés: biztonsági öv segítségével bármely gépjárműbe beszerelhető gyermekülés.
b:
0. csoport: születéstől 10 kg-ig. A mózeskosár és az "autós ágy" az első utasülésre nem szerelhető fel.
c:
mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában érvényes előírásokról.
U:
biztonsági övvel rögzíthető univerzális gyermekülés menetiránynak háttal és menetiránynak megfelelően történő besze-
relésére alkalmas ülőhely.
U (R):
ugyanaz, mint az U
-nál, a gépjármű ülését a legmagasabb helyzetbe kell állítani.
L:
az adott helyre csak a megadott gyermekülések szerelhetők be (rendeltetéstől függően).
X:
az ülőhelyre nem szerelhető be az adott súlycsoportba tartozó gyermekülés.
* A kitámasztós
(vagy kitámasztó talpas) gyermekülés gépjárműbe történő beszerelésekor gondosan kell eljárni. A részlete-
ket olvassa el a "Kitámasztóval ellátott gyermekülések beszerelése" c. részben.

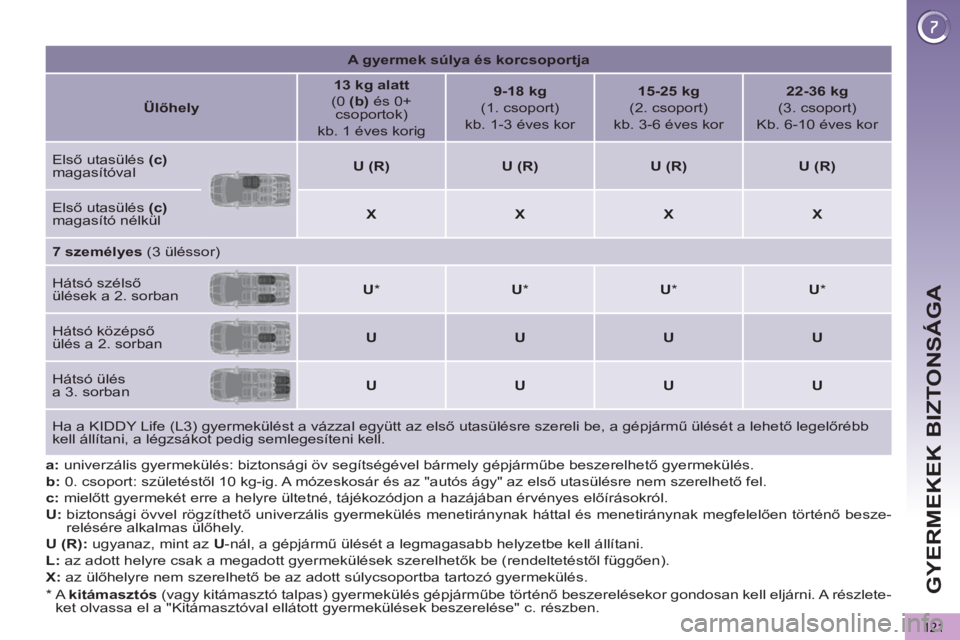

A gyermek súlya és korcsoportja
Ülőhely
1
3 kg
alatt
(0 (b)
és 0+
csoportok)
kb. 1 éves korig
9-18 kg
(1. csoport)
kb. 1-3 éves kor
15-25 kg
(2. csoport)
kb. 3-6 éves kor
22-36 kg
(3. csoport)
Kb. 6-10 éves kor
Első utasülés (c)
magasítóval
U (R)
U (R)
U (R)
U (R)
Első utasülés (c)
magasító nélkül
X
X
X
X
7 személyes
(3 üléssor)
Hátsó szélső
ülések a 2. sorban
U
*
U
*
U
*
U
*
Hátsó középső
ülés a 2. sorban
U
U
U
U
Hátsó ülés
a 3. sorban
U
U
U
U
Ha a KIDDY Life (L3) gyermekülést a vázzal együtt az első utasülésre szereli be, a gépjárm
ű ülését a lehető legelőrébb
kell állítani, a légzsákot pedig semlegesíteni kell.
Page 124 of 340
GYERMEKEK BIZTONSÁGA
122

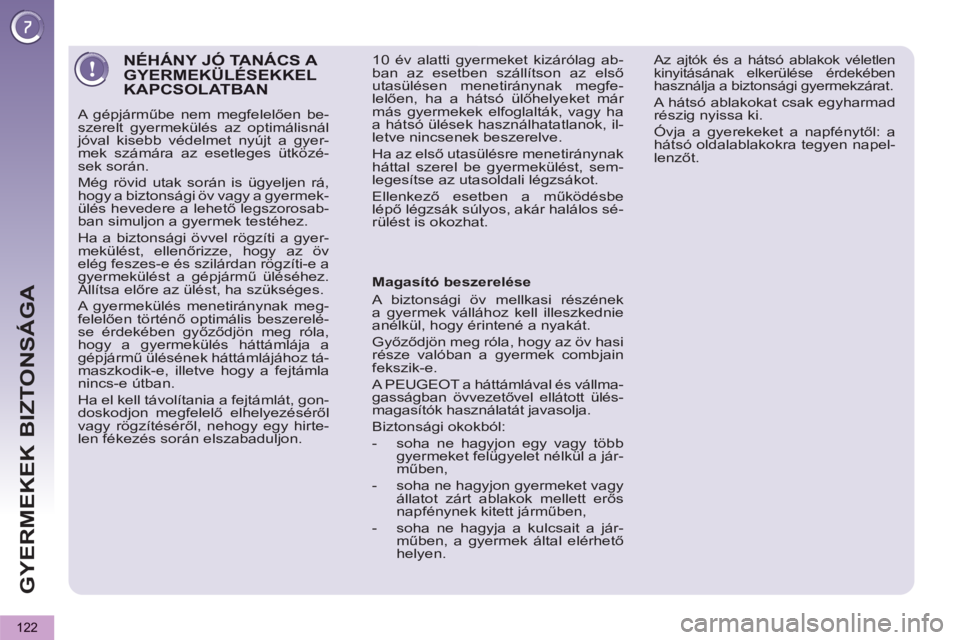

NÉHÁNY JÓ TANÁCS A GYERMEKÜLÉSEKKEL KAPCSOLATBAN
A gépjárműbe nem megfelelően be-
szerelt gyermekülés az optimálisnál
jóval kisebb védelmet nyújt a gyer-
mek számára az esetleges ütközé-
sek során.
Még rövid utak során is ügyeljen rá,
hogy a biztonsági öv vagy a gyermek-
ülés hevedere a lehető legszorosab-
ban simuljon a gyermek testéhez.
Ha a biztonsági övvel rögzíti a gyer-
mekülést, ellenőrizze, hogy az öv
elég feszes-e és szilárdan rögzíti-e a
gyermekülést a gépjármű üléséhez.
Állítsa előre az ülést, ha szükséges.
A gyermekülés menetiránynak meg-
felelően történő optimális beszerelé-
se érdekében győződjön meg róla,
hogy a gyermekülés háttámlája a
gépjármű ülésének háttámlájához tá-
maszkodik-e, illetve hogy a fejtámla
nincs-e útban.
Ha el kell távolítania a fejtámlát, gon-
doskodjon megfelelő elhelyezéséről
vagy rögzítéséről, nehogy egy hirte-
len fékezés során elszabaduljon.
Magasító beszerelése
A biztonsági öv mellkasi részének
a gyermek vállához kell illeszkednie
anélkül, hogy érintené a nyakát.
Győződjön meg róla, hogy az öv hasi
része valóban a gyermek combjain
fekszik-e.
A PEUGEOT a háttámlával és vállma-
gasságban övvezetővel ellátott ülés-
magasítók használatát javasolja.
Biztonsági okokból:
- soha ne hagyjon egy vagy több
gyermeket felügyelet nélkül a jár-
műben,
- soha ne hagyjon gyermeket vagy
állatot zárt ablakok mellett erős
napfénynek kitett járműben,
- soha ne hagyja a kulcsait a jár-
műben, a gyermek által elérhető
helyen.
Az ajtók és a hátsó ablakok véletlen
kinyitásának elkerülése érdekében
használja a biztonsági gyermekzárat.
A hátsó ablakokat csak egyharmad
részig nyissa ki.
Óvja a gyerekeket a napfénytől: a
hátsó oldalablakokra tegyen napel-
lenzőt.
10 év alatti gyermeket kizárólag ab-
ban az esetben szállítson az első
utasülésen menetiránynak megfe-
lelően, ha a hátsó ülőhelyeket már
más gyermekek elfoglalták, vagy ha
a hátsó ülések használhatatlanok, il-
letve nincsenek beszerelve.
Ha az első utasülésre menetiránynak
háttal szerel be gyermekülést, sem-
legesítse az utasoldali légzsákot.
Ellenkező esetben a működésbe
lépő légzsák súlyos, akár halálos sé-
rülést is okozhat.
Page 125 of 340
GYERMEKEK BIZTONSÁGA
123

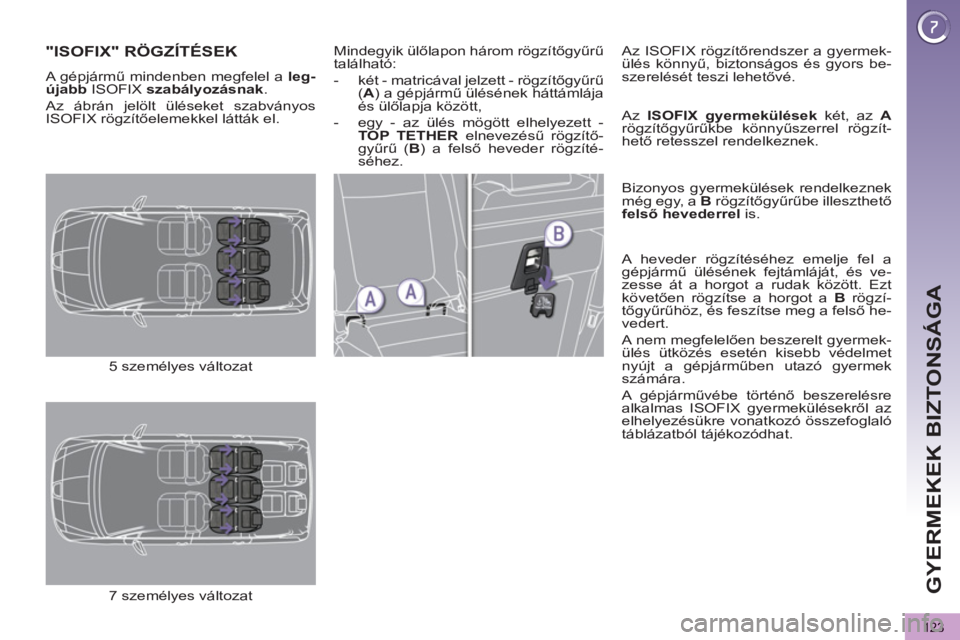

"ISOFIX" RÖGZÍTÉSEK
A gépjármű mindenben megfelel a leg-
újabb
ISOFIX szabályozásnak
.
Az ábrán jelölt üléseket szabványos
ISOFIX rögzítőelemekkel látták el. Mindegyik ülőlapon három rögzítőgyűrű
található:
- két - matricával jelzett - rögzítőgyűrű
( A
) a gépjármű ülésének háttámlája
és ülőlapja között,
- egy - az ülés mögött elhelyezett -
TOP TETHER
elnevezésű rögzítő-
gyűrű ( B
) a felső heveder rögzíté-
séhez. Az ISOFIX rögzítőrendszer a gyermek-
ülés könnyű, biztonságos és gyors be-
szerelését teszi lehetővé.
Az ISOFIX gyermekülések
két, az A
rögzítőgyűrűkbe könnyűszerrel rögzít-
hető retesszel rendelkeznek.
Bizonyos gyermekülések rendelkeznek
még egy, a B
rögzítőgyűrű
be illeszthető
felső hevederrel
is.
A heveder rögzítéséhez emelje fel a
gépjármű ülésének fejtámláját, és ve-
zesse át a horgot a rudak között. Ezt
követően rögzítse a horgot a B
rögzí-
tőgyűrűhöz, és feszítse meg a felső he-
vedert.
A nem megfelelően beszerelt gyermek-
ülés ütközés esetén kisebb védelmet
nyújt a gépjárműben utazó gyermek
számára.
A gépjárművébe történő beszerelésre
alkalmas ISOFIX gyermekülésekről az
elhelyezésükre vonatkozó összefoglaló
táblázatból tájékozódhat.
5 személyes változat
7 személyes változat
Page 126 of 340
GYERMEKEK BIZTONSÁGA
124
A gyermekülés ISOFIX rögzí-
tőkkel nem rendelkező ülőhe-
lyeken is használható. Ebben
az esetben a hárompontos bizton-
sági övvel kell a gépjármű üléséhez
rögzíteni.
A gyermekülés beszerelésekor kö-
vesse a gyártó által rendelkezésre
bocsátott használati útmutató uta-
sításait.

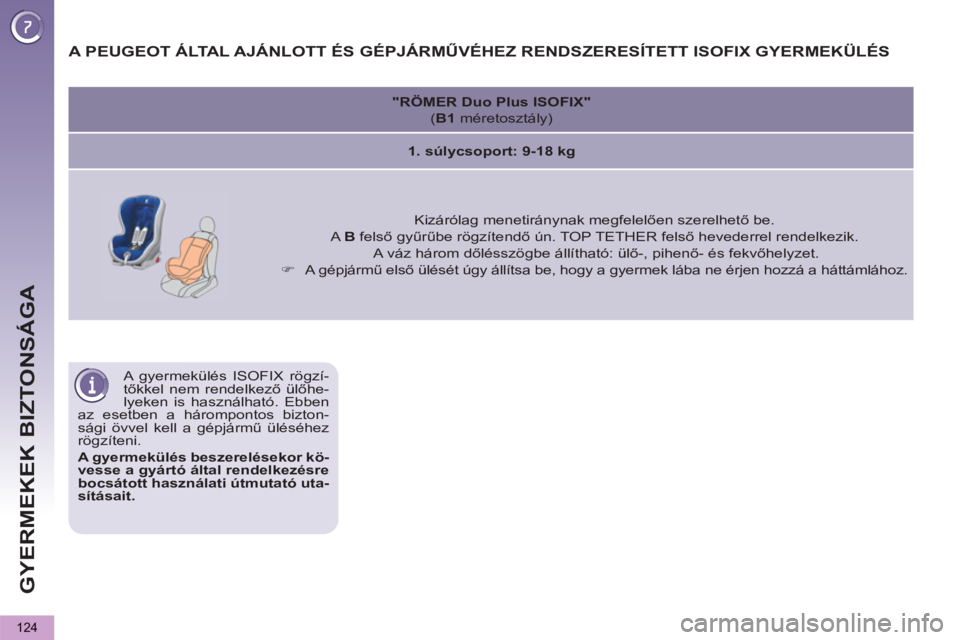

A PEUGEOT ÁLTAL AJÁNLOTT ÉS GÉPJÁRMŰVÉHEZ RENDSZERESÍTETT ISOFIX GYERMEKÜLÉS
"RÖMER Duo
Plus ISOFIX"
( B1
méretosztály)
1. súlycsoport: 9-18 kg
Kizárólag menetiránynak megfelelően szerelhető be.
A B
felső gyűrűbe rögzítendő ún. TOP TETHER felső hevederrel rendelkezik.
A váz három dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.
)
A gépjármű első ülését úgy állítsa be, hogy a gyermek lába ne érjen hozzá a háttámlához.
Page 127 of 340
./..
GYERMEKEK BIZTONSÁGA
125

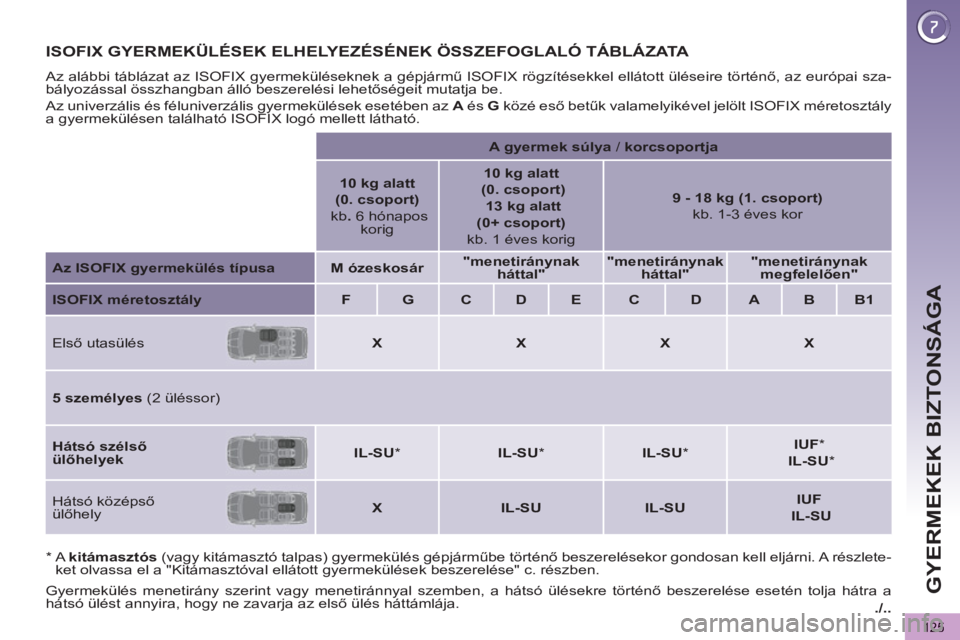

ISOFIX GYERMEKÜLÉSEK ELHELYEZÉSÉNEK ÖSSZEFOGLALÓ TÁBLÁZATA
Az alábbi táblázat az ISOFIX gyermeküléseknek a gépjármű ISOFIX rögzítésekkel ellátott üléseire történő, az európai sza-
bályozással összhangban álló beszerelési lehetőségeit mutatja be.
Az univerzális és féluniverzális gyermekülések esetében az A
és G
közé eső betűk valamelyikével jelölt ISOFIX méretosztály
a gyermekülésen található ISOFIX logó mellett látható.
A gyermek súlya
/ korcsoportja
10 kg alatt
(0. csoport)
kb.
6 hónapos
korig
10 kg alatt
(0. csoport)
13 kg alatt
(0+ csoport)
kb. 1 éves korig
9 - 18 kg (1. csoport)
kb. 1-3 éves kor
Az ISOFIX gyermekülés típusa
M
ózeskosár
"menetiránynak
háttal"
"menetiránynak
háttal"
"menetiránynak
megfelelően"
ISOFIX méretosztály
F
G
C
D
E
C
D
A
B
B1
Első utasülés
X
X
X
X
5 személyes
(2 üléssor)
Hátsó szélső
ülőhelyek
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Hátsó középső
ülőhely
X
IL-SU
IL-SU
IUF
IL-SU
*
A kitámasztós
(vagy kitámasztó talpas) gyermekülés gépjárműbe történő beszerelésekor gondosan kell eljárni. A részlete-
ket olvassa el a "Kitámasztóval ellátott gyermekülések beszerelése" c. részben.
Gyermekülés menetirány szerint vagy menetiránnyal szemben, a hátsó ülésekre történő beszerelése esetén tolja hátra a
hátsó ülést annyira, hogy ne zavarja az első ülés háttámlája.
Page 128 of 340
GYERMEKEK BIZTONSÁGA
126
IUF:
felső hevederrel a menetiránynak megfelelően beszerelhető univerzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely.
IL-SU:
féluniverzális ISOFIX gyermekülés beszerelésére alkalmas ülőhely:
- a menetiránynak háttal beszerelhető gyermekülés felső hevederrel vagy kitámasztóval,
- a menetiránynak megfelelően beszerelhető gyermekülés kitámasztóval,
- felső hevederrel vagy kitámasztóval felszerelt mózeskosár.
A felső heveder bekötéséről az "ISOFIX rögzítések" c. részben olvashat.
X:
az adott súlycsoport esetében gyermekülés vagy kosár beszerelésére nem alkalmas ülőhely.

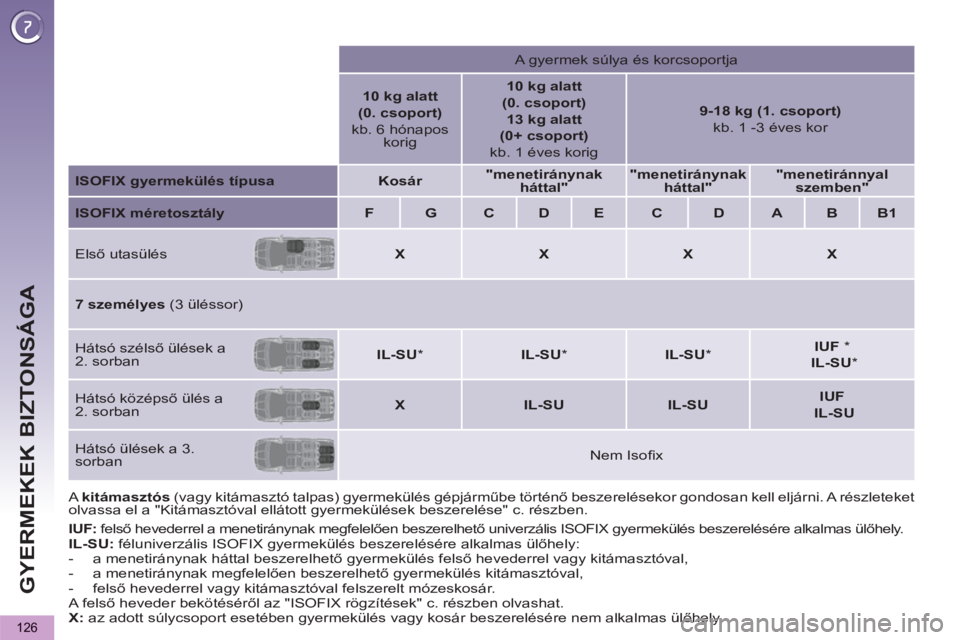

A gyermek súlya és korcsoportja
10 kg alatt
(0. csoport)
kb. 6 hónapos
korig
10 kg alatt
(0. csoport)
13 kg alatt
(0+ csoport)
kb. 1 éves korig
9-18 kg (1. csoport)
kb. 1 -3 éves kor
ISOFIX gyermekülés típusa
Kosár
"menetiránynak
háttal"
"menetiránynak
háttal"
"menetiránnyal
szemben"
ISOFIX méretosztály
F
G
C
D
E
C
D
A
B
B1
Első utasülés
X
X
X
X
7 személyes
(3 üléssor)
Hátsó szélső ülések a
2. sorban
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Hátsó középső ülés a
2. sorban
X
IL-SU
IL-SU
IUF
IL-SU
Hátsó ülések a 3.
sorban
Nem Isofi x
A kitámasztós
(vagy kitámasztó talpas) gyermekülés gépjárműbe történő beszerelésekor gondosan kell eljárni. A részleteket
olvassa el a "Kitámasztóval ellátott gyermekülések beszerelése" c. részben.
Page 129 of 340
GYERMEKEK BIZTONSÁGA
127
A rendszer független a köz-
ponti zártól, és semmiképpen
sem helyettesíti azt.
Minden gyújtásráadáskor ellenőrizze
a gyermekzár állapotát.
A gyújtáskulcsot mindig, még a gép-
jármű rövid időre történő elhagyása-
kor is vegye ki.
Nagy erejű ütközés esetén az elekt-
romos gyermekzár automatikusan
kikapcsol annak érdekében, hogy a
hátsó utasok elhagyhassák a gépjár-
művet.
MECHANIKUS GYERMEKZÁR
A hátsó ajtó belső nyitókarral történő
nyitását megakadályozó mechanikus
szerkezet.
A retesz a hátsó ajtók élén található.
)
A gyújtáskulcs segítségével fordítsa
el nyolcad fordulattal a piros reteszt
az ajtón található címkén jelzett mó-
don. Ellenőrizze a reteszelődést.
ELEKTROMOS BIZTONSÁGIGYERMEKZÁR
Az ajtók belső nyitókarokkal történő
nyitását és a hátsó ablakemelők hasz-
nálatát megakadályozó, távvezérlésű
rendszer.
)
Ráadott gyújtásnál nyomja meg ezt
a gombot.
A gomb jelzőlámpája a bekapcsolást
visszaigazoló üzenet kíséretében ki-
gyullad.
A gyermekzár bekapcsolt állapotában a
jelzőlámpa végig világít.
Az ajtók kívülről történő nyitása és a
hátsó ablakemelők vezetőülésből tör-
ténő működtetése továbbra is lehetsé-
ges.
Reteszelés
Kireteszelés
)
A gyújtáskulcs segítségével fordít-
sa el nyolcad fordulattal a piros re-
teszt.
Bekapcsolás
Kikapcsolás
)
Ráadott gyújtásnál nyomja meg is-
mét a gombot.
A gomb jelzőlámpája a kikapcsolást vis-
szaigazoló üzenet kíséretében kialszik.
A gyermekzár kikapcsolt állapotában a
jelzőlámpa nem világít.
A jelzőlámpa minden egyéb
állapota az elektromos gyer-
mekzár meghibásodását jelzi.
Ellenőriztesse a PEUGEOT hálózat-
ban vagy egy szakszervizben.
Page 130 of 340
BI
Z
128
IRÁNYJELZŐK
60 km/h feletti sebességnél a
húsz másodpercnél hosszabb
időre bekapcsolva felejtett
irányjelzőre erősödő hangjelzés hív-
ja fel a fi gyelmet.
)
Bal irányba végrehajtott művelet
esetén nyomja le teljesen a világí-
táskapcsolót.
)
Jobb irányba végrehajtott művelet
esetén nyomja fel teljesen a világí-
táskapcsolót.
ELAKADÁSJELZŐ
A vizuális fi gyelemfelkeltést szolgáló
rendszer az irányjelzők villogásával fi -
gyelmezteti a forgalom többi résztve-
vőjét a meghibásodott, vontatott vagy
balesetet szenvedett gépjárműre.
)
Billentse vagy nyomja meg az A
gom-
bot, az irányjelzők villogni kezdenek.
Az elakadásjelző levett gyújtásnál is
működőképes.
Elakadásjelzők automatikusbekapcsolása
Hirtelen fékezéskor a lassulás mértéké-
től függően az elakadásjelzők automati-
kusan bekapcsolnak.
A legközelebbi gázadáskor automatiku-
san kikapcsolnak.
)
A gomb megnyomásával is kikap-
csolhatja őket.
KÜRT
)
Nyomja meg a kormánykerék vala-
melyik küllőjét.
A kürtöt mérsékelten és kizá-
rólag a következő esetekben
használja:
- közvetlen vészhelyzetben,
- fi gyelmeztetésként kerékpáros
vagy gyalogos előzése előtt,
- beláthatatlan útszakaszhoz ér-
kezve.
A berendezés hangjelzéssel hívja fel a
forgalom többi résztvevőjének fi gyelmét
az esetleges veszélyhelyzetre.
Autópálya funkció
Nyomja egyszer felfelé vagy lefelé a
kapcsolókart anélkül, hogy átlépné az
elakadási pontot: a megfelelő oldali
irányjelzők ekkor háromszor felvillan-
nak.
