GYAKORLATI TUDNIVALÓK
209

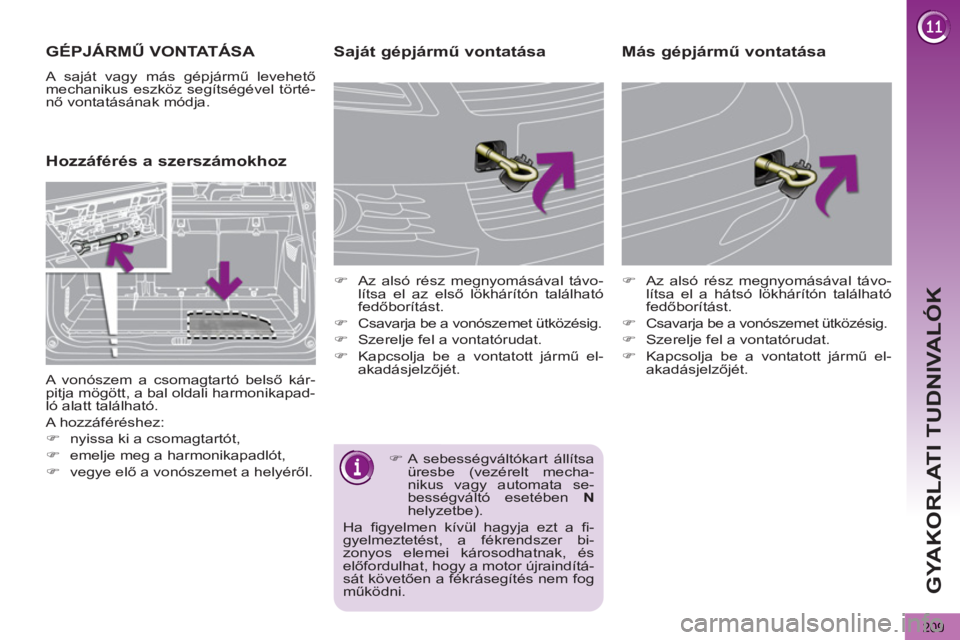

GÉPJÁRMŰ VONTATÁSA
A saját vagy más gépjármű levehető
mechanikus eszköz segítségével törté-
nő vontatásának módja.
Hozzáférés a szerszámokhoz
Saját gépjármű vontatása
)
Az alsó rész megnyomásával távo-
lítsa el az első lökhárítón található
fedőborítást.
)
Csavarja be a vonószemet ütközésig.
)
Szerelje fel a vontatórudat.
)
Kapcsolja be a vontatott jármű el-
akadásjelzőjét.
)
Az alsó rész megnyomásával távo-
lítsa el a hátsó lökhárítón található
fedőborítást.
)
Csavarja be a vonószemet ütközésig.
)
Szerelje fel a vontatórudat.
)
Kapcsolja be a vontatott jármű el-
akadásjelzőjét.
Más gépjármű vontatása
A vonószem a csomagtartó belső kár-
pitja mögött, a bal oldali harmonikapad-
ló alatt található.
A hozzáféréshez:
)
nyissa ki a csomagtartót,
)
emelje meg a harmonikapadlót,
)
vegye elő a vonószemet a helyéről.
)
A sebességváltókart állítsa
üresbe (vezérelt mecha-
nikus vagy automata se-
bességváltó esetében N
helyzetbe).
Ha fi gyelmen kívül hagyja ezt a fi -
gyelmeztetést, a fékrendszer bi-
zonyos elemei károsodhatnak, és
előfordulhat, hogy a motor újraindítá-
sát követően a fékrásegítés nem fog
működni.
Page 212 of 340
GYAKORLATI TUDNIVALÓK
210

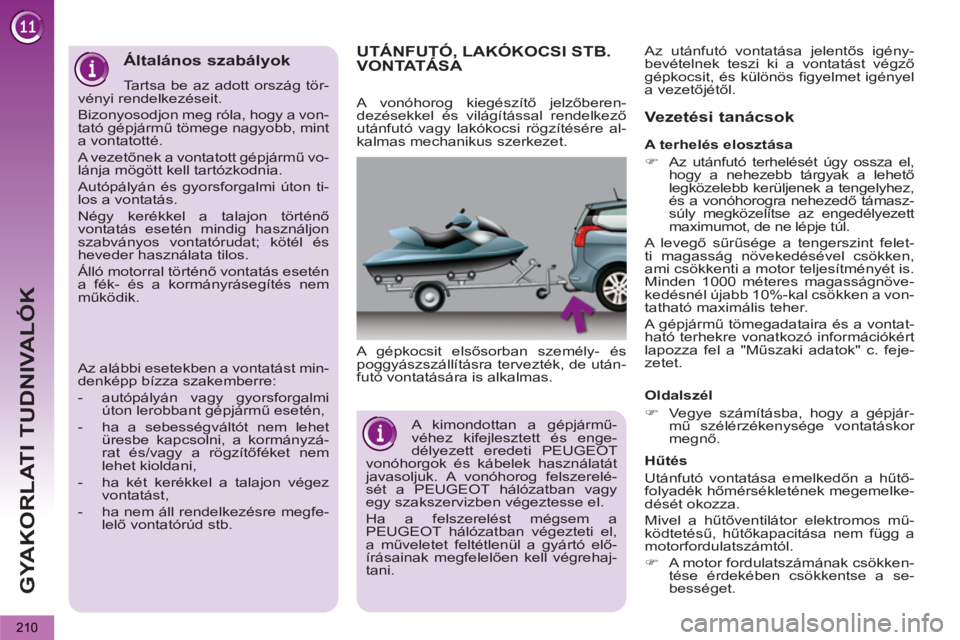

UTÁNFUTÓ, LAKÓKOCSI STB.VONTATÁSA ,
A gépkocsit elsősorban személy- és
poggyászszállításra tervezték, de után-
futó vontatására is alkalmas.
Vezetési tanácsok
Oldalszél
)
Vegye számításba, hogy a gépjár-
mű szélérzékenysége vontatáskor
megnő.
Hűtés
Utánfutó vontatása emelkedőn a hűtő-
folyadék hőmérsékletének megemelke-
dését okozza.
Mivel a hűtőventilátor elektromos mű-
ködtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
)
A motor fordulatszámának csökken-
tése érdekében csökkentse a se-
bességet.
A vonóhorog kiegészítő jelzőberen-
dezésekkel és világítással rendelkező
utánfutó vagy lakókocsi rögzítésére al-
kalmas mechanikus szer kezet.
A terhelés elosztása
)
Az utánfutó terhelését úgy ossza el,
hogy a nehezebb tárgyak a lehető
legközelebb kerüljenek a tengelyhez,
és a vonóhorogra nehezedő támasz-
súly megközelítse az engedélyezett
maximumot, de ne lépje túl.
A levegő sűrűsége a tengerszint felet-
ti magasság növekedésével csökken,
ami csökkenti a motor teljesítményét is.
Minden 1000 méteres magasságnöve-
kedésnél újabb 10%-kal csökken a von-
tatható maximális teher.
A gépjármű tömegadataira és a vontat-
ható terhekre vonatkozó információkért
lapozza fel a "Műszaki adatok" c. feje-
zetet. Az utánfutó vontatása jelentős igény-
bevételnek teszi ki a vontatást végző
gépkocsit, és különös fi gyelmet igényel
a vezet
őjétől.
A kimondottan a gépjármű-
véhez kifejlesztett és enge-
délyezett eredeti PEUGEOT
vonóhorgok és kábelek használatát
javasoljuk. A vonóhorog felszerelé-
sét a PEUGEOT hálózatban vagy
egy szakszervizben végeztesse el.
Ha a felszerelést mégsem a
PEUGEOT hálózatban végezteti el,
a műveletet feltétlenül a gyártó elő-
írásainak megfelelően kell végrehaj-
tani.
Általános szabályok
Tartsa be az adott ország tör-
vényi rendelkezéseit.
Bizonyosodjon meg róla, hogy a von-
tató gépjármű tömege nagyobb, mint
a vontatotté.
A vezetőnek a vontatott gépjármű vo-
lánja mögött kell tartózkodnia.
Autópályán és gyorsforgalmi úton ti-
los a vontatás.
Négy kerékkel a talajon történő
vontatás esetén mindig használjon
szabványos vontatórudat; kötél és
heveder használata tilos.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik.
Az alábbi esetekben a vontatást min-
denképp bízza szakemberre:
- autópályán vagy gyorsforgalmi
úton lerobbant gépjármű esetén,
- ha a sebességváltót nem lehet
üresbe kapcsolni, a kormányzá-
rat és/vagy a rögzítőféket nem
lehet kioldani,
- ha két kerékkel a talajon végez
vontatást,
- ha nem áll rendelkezésre megfe-
lelő vontatórúd stb.
Page 213 of 340
GYAKORLATI TUDNIVALÓK
211
A hosszú emelkedőn vontatható maxi-
mális teher az emelkedő dőlésszögétől
és a külső hőmérséklettől függ.
Minden esetben fi gyeljen a hűtőfolya-
dék hőmérsékletére.
Fékek
Utánfutó vontatásakor nagyobb féktá-
volsággal kell számolni.
A fékek felmelegedésének elkerülése
érdekében (pl. hegyvidéken, lejtőn lefe-
lé haladva) használja a motorféket.
Gumiabroncsok
)
Ellenőrizze a vontatást végző gép-
jármű és az utánfutó gumiabron-
csainak a nyomását, és tartsa be a
javasolt nyomásértékeket.
Világítás
)
Ellenőrizze az utánfutó elektromos
jelzőberendezéseit.
Eredeti PEUGEOT vonóho-
rog használata esetén a hát-
só parkolássegítő berendezés
automatikusan kikapcsol.
)
A fi gyelmeztető visszajelzés
és a STOP
lámpa kigyulla-
dása esetén állítsa le a gép-
kocsit, és amint lehet, vegye
le a gyújtást.

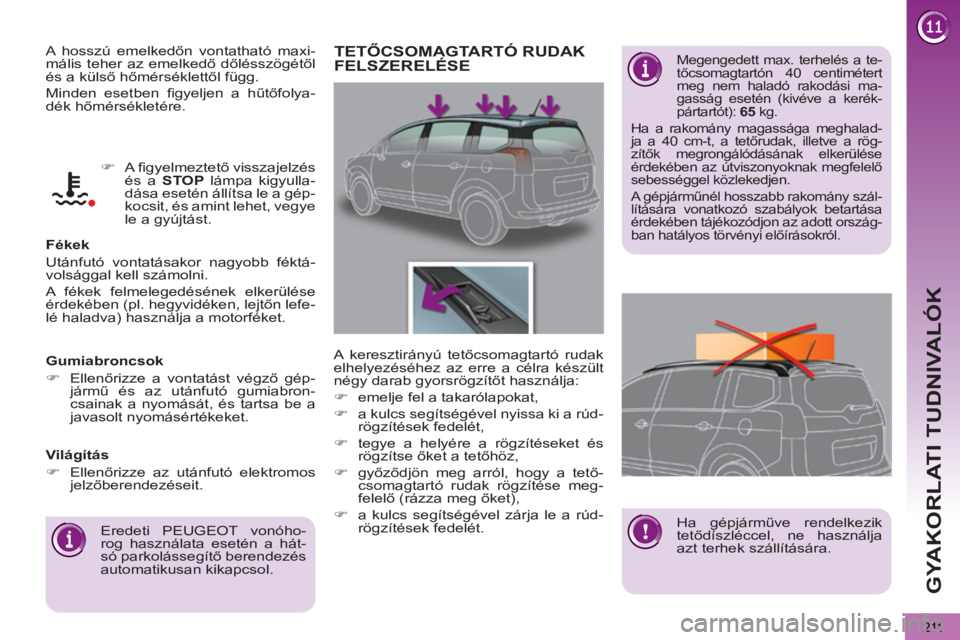

TETŐCSOMAGTARTÓ RUDAK
FELSZERELÉSE
Megengedett max. terhelés a te-
tőcsomagtartón 40 centimétert
meg nem haladó rakodási ma-
gasság esetén (kivéve a kerék-
pártartót): 65
kg.
Ha a rakomány magassága meghalad-
ja a 40 cm-t, a tetőrudak, illetve a rög-
zítők megrongálódásának elkerülése
érdekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány szál-
lítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott ország-
ban hatályos törvényi előírásokról.
A keresztirányú tetőcsomagtartó rudak
elhelyezéséhez az erre a célra készült
négy darab gyorsrögzítőt használja:
)
emelje fel a takarólapokat,
)
a kulcs segítségével nyissa ki a rúd-
rögzítések fedelét,
)
tegye a helyére a rögzítéseket és
rögzítse őket a tetőhöz,
)
győződjön meg arról, hogy a tető-
csomagtartó rudak rögzítése meg-
felelő (rázza meg őket),
)
a kulcs segítségével zárja le a rúd-
rögzítések fedelét.
Ha gépjárműve rendelkezik
tetődíszléccel, ne használja
azt terhek szállítására.
Page 214 of 340
GYAKORLATI TUDNIVALÓK
212
Eltávolítás
A következő esetekben ne fe-
lejtse el eltávolítani a fagyvé-
dő lemezt:
-
10°C feletti külső hőmérsékletnél,
- vontatáskor,
- 120 km/h feletti sebességnél.
Modelltől függően a patentek bal vagy
jobb irányba néznek.
)
Dugja át az ujjait a rács felső helyén.
)
Nyomja a patenteket hátulról kifelé,
majd húzza a lemezt maga felé.
)
Kezdje a felső lemezzel ( 1
), majd
folytassa a középsővel ( 2
), végül fe-
jezze be az alsóval ( 3
).

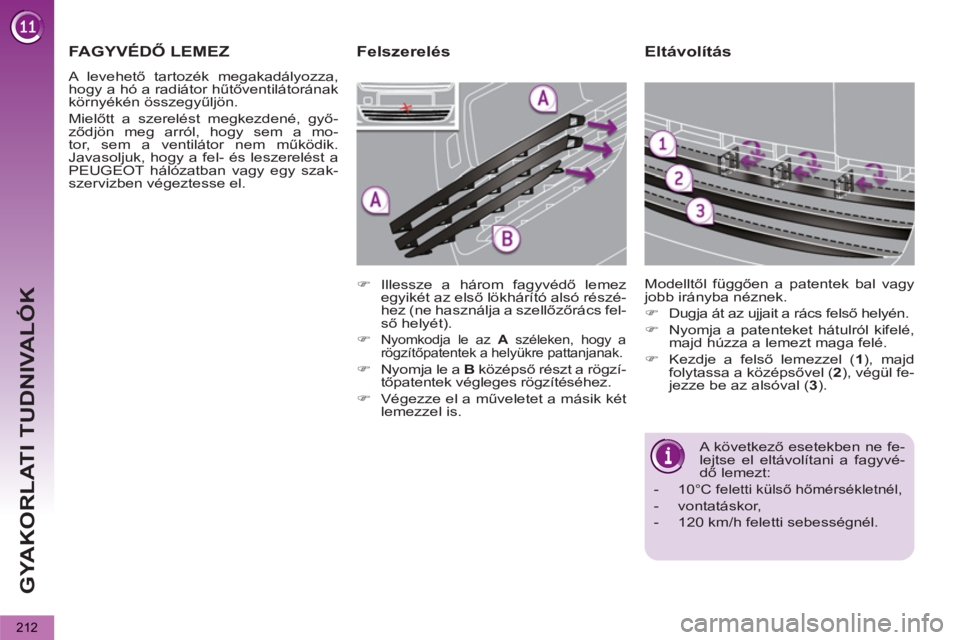

FAGYVÉDŐ LEMEZ
A levehető tartozék megakadályozza,
hogy a hó a radiátor hűtőventilátorának
környékén összegyűljön.
Mielőtt a szerelést megkezdené, győ-
ződjön meg arról, hogy sem a mo-
tor, sem a ventilátor nem működik.
Javasoljuk, hogy a fel- és leszerelést a
PEUGEOT hálózatban vagy egy szak-
szervizben végeztesse el.
)
Illessze a három fagyvédő lemez
egyikét az első lökhárító alsó részé-
hez (ne használja a szellőzőrács fel-
ső helyét).
)
Nyomkodja le az A
széleken, hogy a
rögzítőpatentek a helyükre pattanjanak.
)
Nyomja le a B
középső részt a rögzí-
tőpatentek végleges rögzítéséhez.
)
Végezze el a műveletet a másik két
lemezzel is.
Felszerelés
Page 215 of 340
GYAKORLATI TUDNIVALÓK
213
"Multimédia":
autórádiók, erősítők, navigációs beren-
dezések, kihangosító szett, CD-váltó,
hangszórók, DVD-lejátszó, USB Box,
első és hátsó parkolássegítő berende-
zés, kiegészítő vezetéknélküli Bluetooth
fejhallgató, hálózati töltő Bluetooth fej-
hallgatóhoz.
Rádiókommunikációs
eszközök beszerelése
A gépkocsira helyezett külső anten-
nával rendelkező, utólag beszerelt
rádiókommunikációs eszközök te-
lepítését megelőzően a PEUGEOT
hálózatnál tájékozódhat arról, hogy a
gépjárművek elektromágneses kom-
patibilitására vonatkozó irányelvnek
(2004/104/EK) megfelelően milyen
tulajdonságokkal (frekvenciasáv,
max. kimeneti teljesítmény, antenna
helyzete, speciális telepítési követel-
mények) rendelkező adókészülékek
szerelhetők fel gépkocsijára.
"Védelem":
kiegészítő padlószőnyegek * , csomag-
téri rakodótálca, csomagrögzítő háló,
rögzített vállfa a fejtámlán, inox vagy
karbon ajtóküszöbök.
*
A pedálok beszorulásának elkerülé-
se érdekében:
- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezésére és
rögzítésére,
- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.

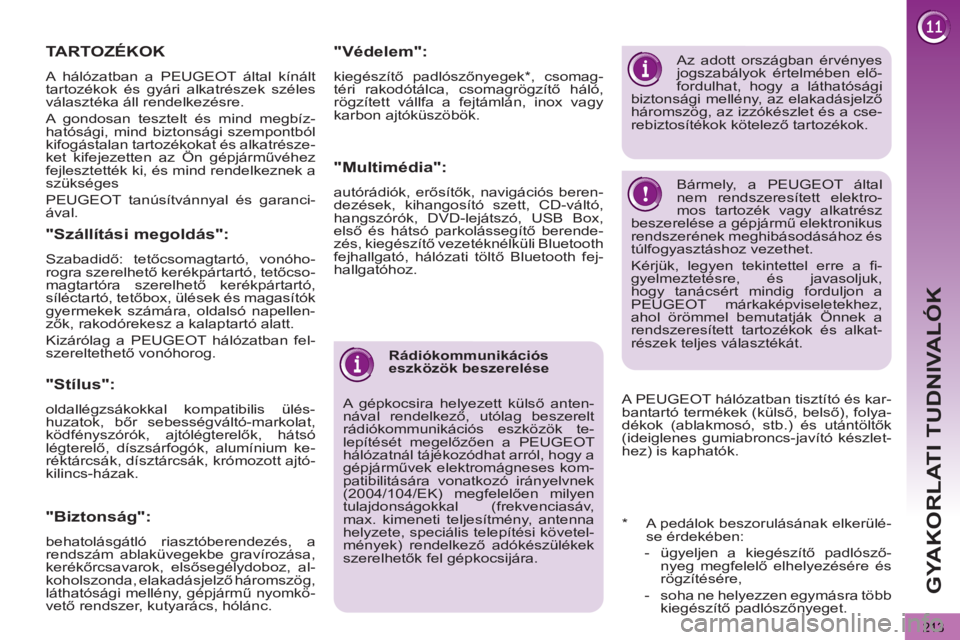

TARTOZÉKOK
A hálózatban a PEUGEOT által kínált
tartozékok és gyári alkatrészek széles
választéka áll rendelkezésre.
A gondosan tesztelt és mind megbíz-
hatósági, mind biztonsági szempontból
kifogástalan tartozékokat és alkatrésze-
ket kifejezetten az Ön gépjárművéhez
fejlesztették ki, és mind rendelkeznek a
szükséges
PEUGEOT tanúsítvánnyal és garanci-
ával.
"Biztonság":
behatolásgátló riasztóberendezés, a
rendszám ablaküvegekbe gravírozása,
kerékőrcsavarok, elsősegélydoboz, al-
koholszonda, elakadásjelző háromszög,
láthatósági mellény, gépjármű nyomkö-
vető rendszer, kutyarács, hólánc.
"Stílus":
oldallégzsákokkal kompatibilis ülés-
huzatok, bőr sebességváltó-markolat,
ködfényszórók, ajtólégterelők, hátsó
légterelő, díszsárfogók, alumínium ke-
réktárcsák, dísztárcsák, krómozott ajtó-
kilincs-házak.
Az adott országban érvényes
jogszabályok értelmében elő-
fordulhat, hogy a láthatósági
biztonsági mellény, az elakadásjelző
háromszög, az izzókészlet és a cse-
rebiztosítékok kötelező tartozékok.
Bármely, a PEUGEOT által
nem rendszeresített elektro-
mos tartozék vagy alkatrész
beszerelése a gépjármű elektronikus
rendszerének meghibásodásához és
túlfogyasztáshoz vezethet.
Kérjük, legyen tekintettel erre a fi -
gyelmeztetésre, és javasoljuk,
hogy tanácsért mindig forduljon a
PEUGEOT márkaképviseletekhez,
ahol örömmel bemutatják Önnek a
rendszeresített tartozékok és alkat-
részek teljes választékát.
"Szállítási megoldás":
Szabadidő: tetőcsomagtartó, vonóho-
rogra szerelhető kerékpártartó, tetőcso-
magtartóra szerelhető kerékpártartó,
síléctartó, tetőbox, ülések és magasítók
gyermekek számára, oldalsó napellen-
zők, rakodórekesz a kalaptartó alatt.
Kizárólag a PEUGEOT hálózatban fel-
szereltethető vonóhorog.
A PEUGEOT hálózatban tisztító és kar-
bantartó termékek (külső, belső), folya-
dékok (ablakmosó, stb.) és utántöltők
(ideiglenes gumiabroncs-javító készlet-
hez) is kaphatók.
Page 216 of 340
MŰSZAKI ADATOK
214

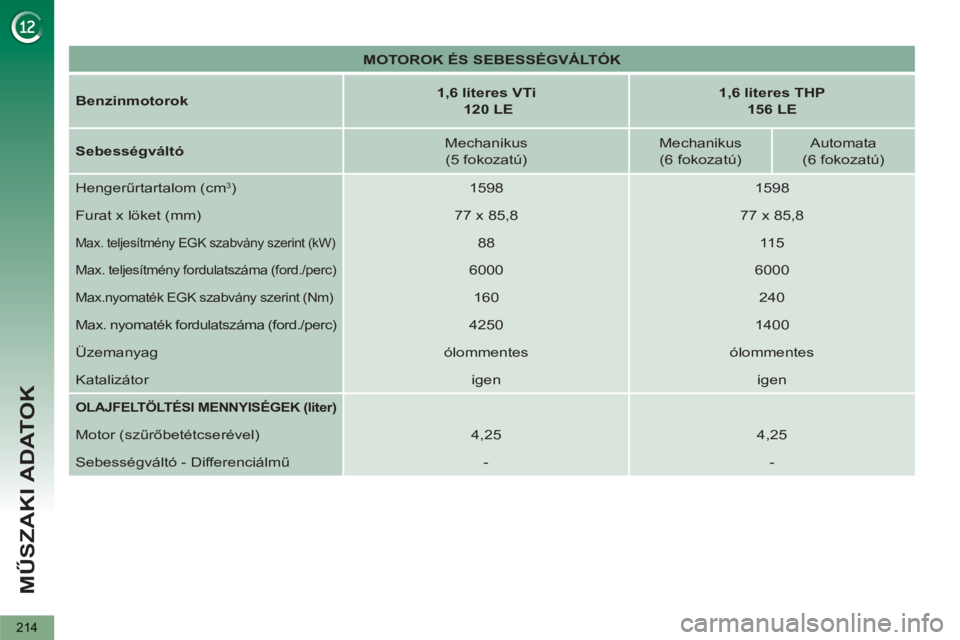

MOTOROK ÉS SEBESSÉGVÁLTÓK
Benzinmotorok
1,6 literes
VTi
120 LE
1,6 literes
THP
156 LE
Sebességváltó
Mechanikus
(5 fokozatú)
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Hengerűrtartalom (cm
3)
1598
1598
Furat x löket (mm)
77 x 85,8
77 x 85,8
Max. teljesítmény EGK szabvány szerint (kW)
88
11 5
Max. teljesítmény fordulatszáma (ford./perc)
6000
6000
Max.nyomaték EGK szabvány szerint (Nm)
160
240
Max. nyomaték fordulatszáma (ford./perc)
4250
1400
Üzemanyag
ólommentes
ólommentes
Katalizátor
igen
igen
OLAJFELTÖLTÉSI MENNYISÉGEK (liter)
Motor (szűrőbetétcserével)
4,25
4,25
Sebességváltó - Differenciálmű
-
-
Page 217 of 340

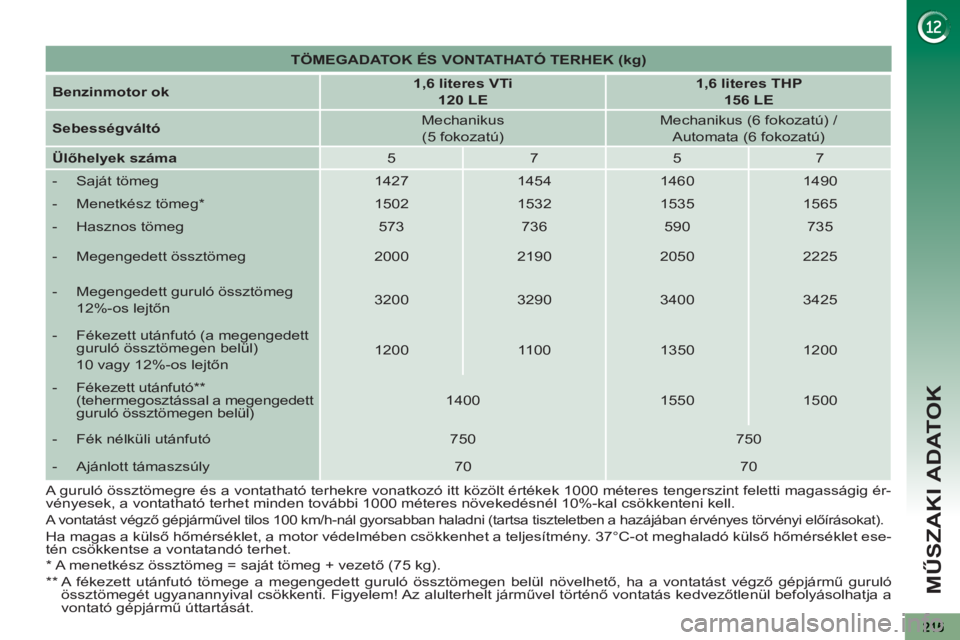

MŰSZAKI ADATOK
*

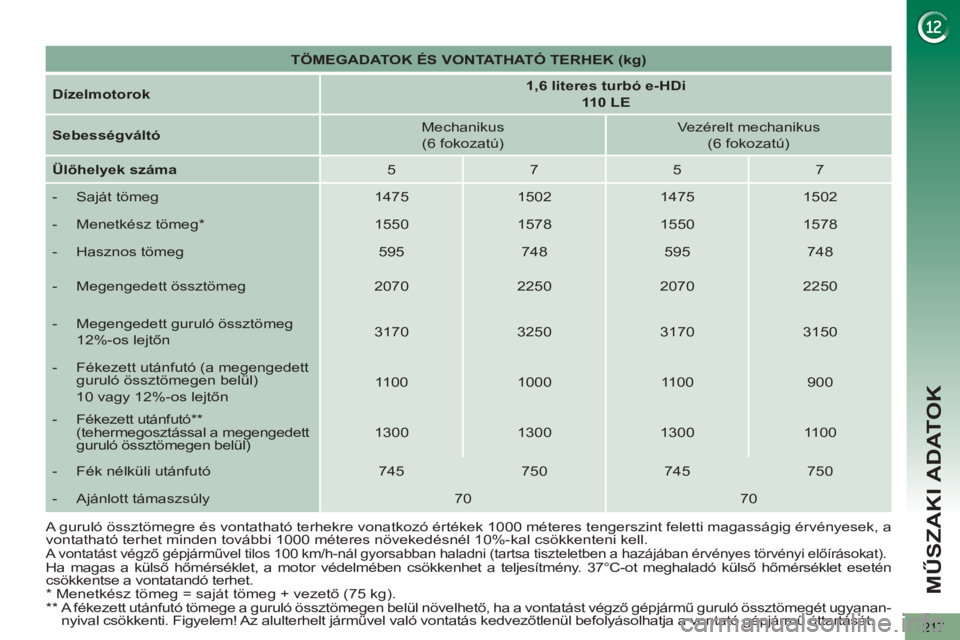

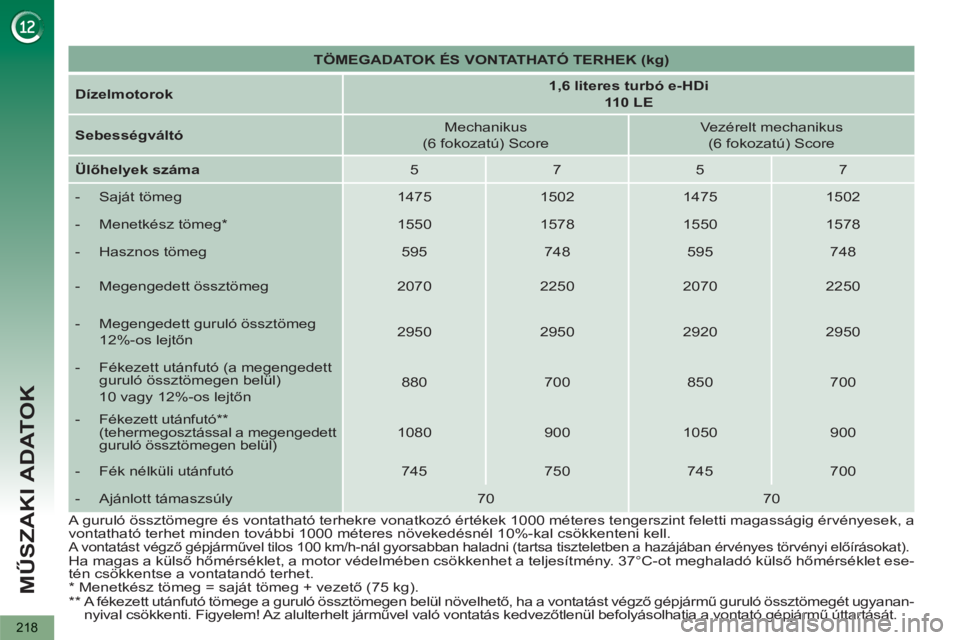

A menetkész össztömeg = saját tömeg + vezető (75 kg).
**
A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló
össztömegét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a
vontató gépjármű úttartását.
TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Benzinmotor
ok
1,6 literes VTi
120 LE
1,6 literes THP
156 LE
Sebességváltó
Mechanikus
(5 fokozatú)
Mechanikus (6 fokozatú) /
Automata (6 fokozatú)
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1427
1454
1460
1490
- Menetkész tömeg *
1502
1532
1535
1565
- Hasznos tömeg
573
736
590
735
- Megengedett össztömeg
2000
2190
2050
2225
- Megengedett guruló össztömeg
12%-os lejtőn
3200
3290
3400
3425
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1200
1100
1350
1200
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1400
1550
1500
- Fék nélküli utánfutó
750
750
- Ajánlott támaszsúly
70
70
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig ér-
vényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
Page 218 of 340

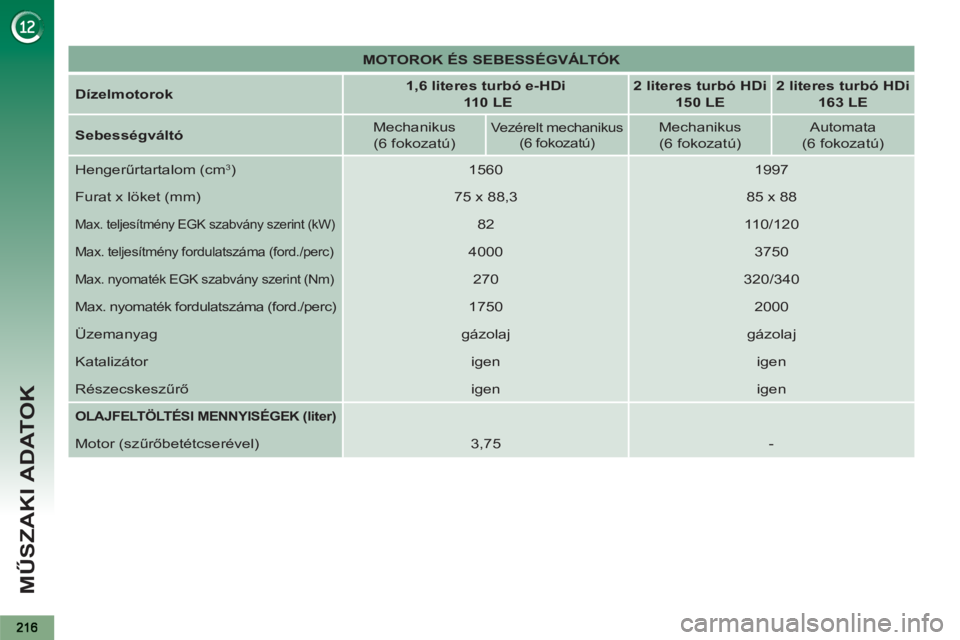

MŰSZAKI ADATOK
MOTOROK ÉS SEBESSÉGVÁLTÓK
Dízelmotorok
1,6 literes turbó e-HDi
110 LE
2 literes turbó HDi
150 LE
2 literes turbó HDi
163 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Hengerűrtartalom (cm
3)
1560
1997
Furat x löket (mm)
75 x 88,3
85 x 88
Max. teljesítmény EGK szabvány szerint (kW)
82
110/120
Max. teljesítmény fordulatszáma (ford./perc)
4000
3750
Max. nyomaték EGK szabvány szerint (Nm)
270
320/340
Max. nyomaték fordulatszáma (ford./perc)
1750
2000
Üzemanyag
gázolaj
gázolaj
Katalizátor
igen
igen
Részecskeszűrő
igen
igen
OLAJFELTÖLTÉSI MENNYISÉGEK (liter)
Motor (szűrőbetétcserével)
3,75
-
Page 219 of 340
MŰSZAKI ADATOK
217
TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Dízelmotorok
1,6 literes turbó e-HDi
110 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1475
1502
1475
1502
- Menetkész tömeg *
1550
1578
1550
1578
- Hasznos tömeg
595
748
595
748
- Megengedett össztömeg
2070
2250
2070
2250
- Megengedett guruló össztömeg
12%-os lejtőn
3170
3250
3170
3150
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn
1100
1000
1100
900
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1300
1300
1300
1100
- Fék nélküli utánfutó
745
750
745
750
- Ajánlott támaszsúly
70
70
*
Menetkész tömeg = saját tömeg + vezető (75 kg).
**
A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét ugyanan-
nyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását. A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Page 220 of 340
MŰSZAKI ADATOK
218
TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Dízelmotorok
1,6 literes turbó e-HDi
110 LE
Sebességváltó
Mechanikus
(6 fokozatú) Score
Vezérelt mechanikus
(6 fokozatú) Score
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1475
1502
1475
1502
- Menetkész tömeg *
1550
1578
1550
1578
- Hasznos tömeg
595
748
595
748
- Megengedett össztömeg
2070
2250
2070
2250
- Megengedett guruló össztömeg
12%-os lejtőn
2950
2950
2920
2950
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
880
700
850
700
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1080
900
1050
900
- Fék nélküli utánfutó
745
750
745
700
- Ajánlott támaszsúly
70
70
*
Menetkész tömeg = saját tömeg + vezető (75 kg).
**
A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét ugyanan-
nyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását. A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
