Page 221 of 340

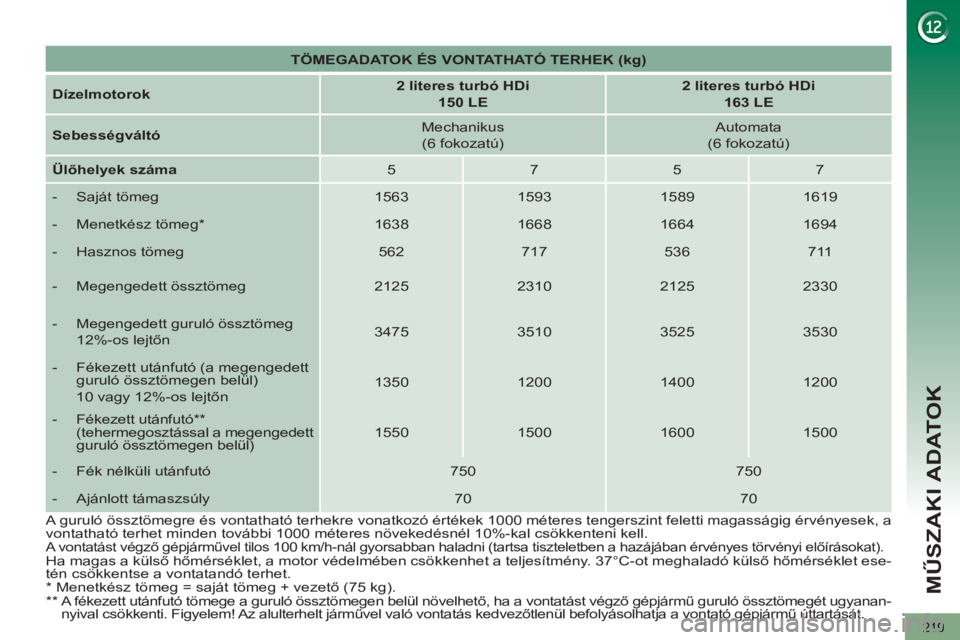

MŰSZAKI ADATOK
219
TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Dízelmotorok
2 literes turbó HDi
150 LE
2 literes turbó HDi
163 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)
Ülőhelyek száma
5
7
5
7
- Saját tömeg
1563
1593
1589
1619
- Menetkész tömeg *
1638
1668
1664
1694
- Hasznos tömeg
562
717
536
711
- Megengedett össztömeg
2125
2310
2125
2330
- Megengedett guruló össztömeg
12%-os lejtőn
3475
3510
3525
3530
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn
1350
1200
1400
1200
- Fékezett utánfutó **
(tehermegosztással a megengedett
guruló össztömegen belül)
1550
1500
1600
1500
- Fék nélküli utánfutó
750
750
- Ajánlott támaszsúly
70
70
*
Menetkész tömeg = saját tömeg + vezető (75 kg).
**
A fékezett utánfutó tömege a guruló össztömegen belül növelhető, ha a vontatást végző gépjármű guruló össztömegét ugyanan-
nyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását. A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
Page 222 of 340

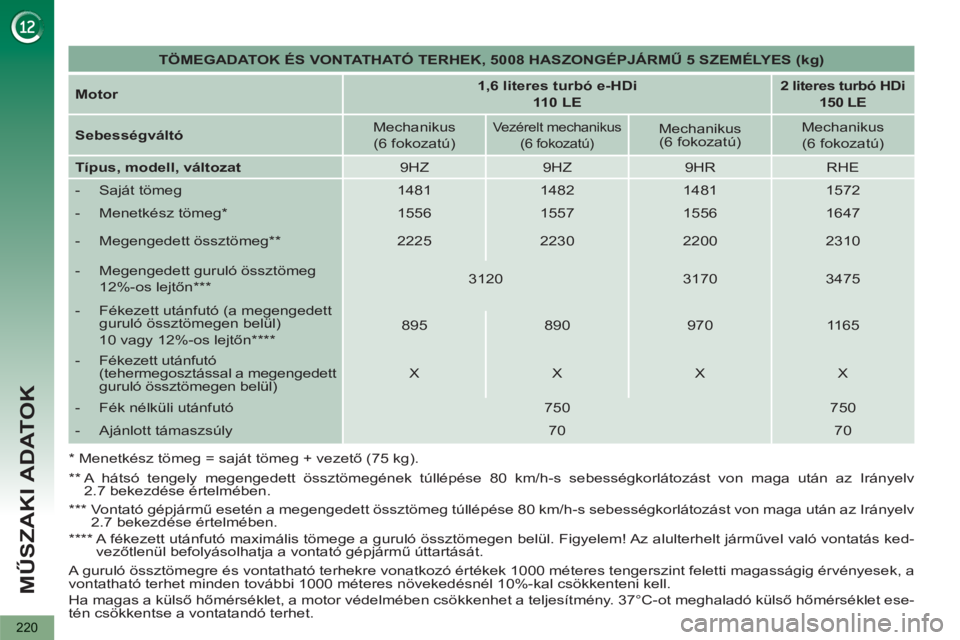

MŰSZAKI ADATOK
220
TÖMEGADATOK ÉS VONTATHATÓ TERHEK, 5008 HASZONGÉPJÁRMŰ 5 SZEMÉLYES (kg)
Motor
1,6 literes turbó e-HDi
110 LE
2 literes turbó HDi
150 LE
Sebességváltó
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)
Mechanikus
(6 fokozatú)
Mechanikus
(6 fokozatú)
Típus, modell, változat
9HZ
9HZ
9HR
RHE
- Saját tömeg
1481
1482
1481
1572
- Menetkész tömeg *
1556
1557
1556
1647
- Megengedett össztömeg **
2225
2230
2200
2310
- Megengedett guruló össztömeg
12%-os lejtőn ***
3120
3170
3475
- Fékezett utánfutó (a megengedett
guruló
össztömegen belül)
10 vagy 12%-os lejtőn ****
895
890
970
1165
- Fékezett utánfutó
(tehermegosztással a megengedett
guruló össztömegen belül)
X
X
X
X
- Fék nélküli utánfutó
750
750
- Ajánlott támaszsúly
70
70
*
Menetkész tömeg = saját tömeg + vezető (75 kg).
**
A hátsó tengely megengedett össztömegének túllépése 80 km/h-s sebességkorlátozást von maga után az Irányelv
2.7 bekezdése értelmében.
***
Vontató gépjármű esetén a megengedett össztömeg túllépése 80 km/h-s sebességkorlátozást von maga után az Irányelv
2.7 bekezdése értelmében.
****
A fékezett utánfutó maximális tömege a guruló össztömegen belül. Figyelem! Az alulterhelt járművel való vontatás ked-
vezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső hőmérséklet ese-
tén csökkentse a vontatandó terhet.
Page 223 of 340
MŰSZAKI ADATOK
221
MÉRETEK (MM)
Page 224 of 340
MŰSZAKI ADATOK
222
A GÉPJÁRMŰ AZONOSÍTÓ ELEMEI
A gépjármű azonosítását és felkutatá-
sát szolgáló különféle látható jelölések.
Az elégtelen gumiabroncsnyo-
más növeli az üzemanyag-fo-
gyasztást.
A nyomásértékek ellenőrzését
hideg gumiabroncsokon, ha-
vonta legalább egyszer el kell
végezni.
A.
Alvázszám a motortérben.
A szám a lengéscsillapító felfüg-
gesztése közelében, a karosszériá-
ba van vésve.
B.
Alvázszám a szélvédő alsó ke-
reszttartóján.
A szám a szélvédőre ragasztott és
azon keresztül is látható címkén
szerepel.
C.
A gyártó azonosító címkéje.
A szám a vezetőoldali ajtónyílásba
ragasztott önmegsemmisítő címkén
található.
D.
Gumiabroncs/lakkreferencia címke.
A címke a vezetőoldali ajtónyílásban
vagy a B-oszlopon található.
A következő információkat tartalmazza:
- gumiabroncsok nyomásértékei üre-
sen, illetve rakománnyal,
- keréktárcsák és gumiabroncsok mé-
retei,
- a gyártó által ajánlott gumiabroncs-
márkák,
- pótkerék nyomásértéke,
- lakkreferencia.
Page 225 of 340
223
SÜRGŐSSÉGI VAGY ASSISTANCE HÍVÁS
Page 226 of 340
224
SÜRGŐSSÉGI VAGY ASSISTANCE HÍVÁS
Vészhelyzetben nyomja meg 2 másodpercnél hosszabbanezt a gombot. A zöld dióda villogása és egy hangüzenet
jelzik, hogy a segélyhívás kezdeményezése megtörtént a
PEUGEOT Urgence segélyszolgálat * felé.
A hívást a gomb azonnali, ismételt lenyomásával t
örölheti. A zöld lámpa ekkor kialszik.
A
gomb 8 másodpercnél tovább tartó lenyomásával bármikor törölheti a
hívást.
A gyújtás ráadásakor a zöld lámpa3 másodpercre felvillan, jelezve, hogy arendszer megfelelően működik.
A h
ívást a gomb azonnali, ismételt lenyomásával törölheti.
A törlést han
güzenet erősíti meg.
Ha
gépjárműve lerobban, assistance h
Page 227 of 340
225
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
SÜRGŐSSÉGI VAGY ASSISTANCE HÍVÁS
WIP COM 3D-VEL
Vészhelyzetben addig tartsa lenyomva az SOSgombot, amíg hangjelzést nem hall és a "Confi rmation / ygyygy
Cancellation" (Jóváhagyás/Törlés) üzenet fel nem tűnikgggjg,ggj
a k
Page 228 of 340
Page 229 of 340
227
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
A WIP Com 3D rendszer olyan védelemmel rendelkezik, amely kizárólag az Ön gépjárművében történő y
műk
Page 230 of 340
228
01ELSŐ LÉPÉSEK ŐÉÉ
WIP Com 3D VEZÉRLŐKONZOL
Belépés: Radio Menu(rádiómenü).
R
ádióadók listájának kijelzése
ábécé-sorrendben (FM) vagyfrekvenciák szerint (AM). Belé
pés: Media Menu(médiamenü: audio-CD, Jukebox, Aux).
Műsorszámok listá
jánakkijelzése.
Han
gforrásváltás.
Belépés: Navi
gation Menu (navigációs menü) és utolsóúti célok kijelzése. Kilépés a
folyamatban lévő
műveletből.
Hosszan megnyomva:
visszat
