PEUGEOT 5008 2012 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
219

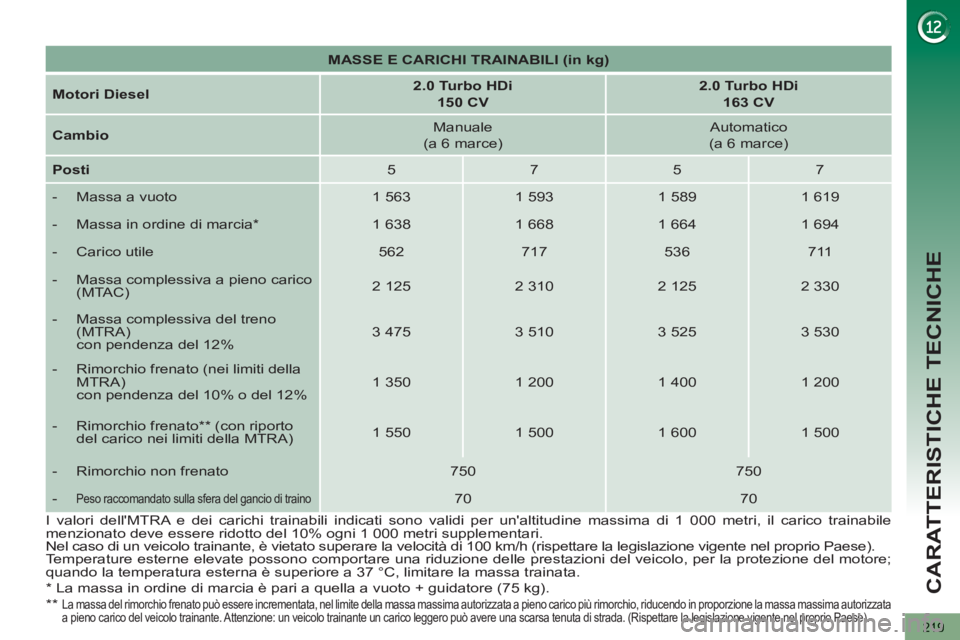

MASSE E CARICHI TRAINABILI (in kg)



Motori Diesel


2.0 Turbo HDi
150 CV



2.0 Turbo HDi
163 CV



Cambi

o

Manuale
(a 6 marce)
Automatico
(a 6 marce)

Posti

5
7
5
7


- Massa a vuoto
1 563
1 593
1 589
1 619


- Massa in ordine di marcia *

1 638
1 668
1 664
1 694


- Carico utile
562
717
536
711


- Massa complessiva a pieno carico
(MTAC)
2 125
2 310
2 125
2 330


- Massa complessiva del treno
(MTRA)
con pendenza del 12%
3 475
3 510
3 525
3 530


- Rimorchio frenato (nei limiti della
MTRA)
con pendenza del 10% o del 12%
1 350
1 200
1 400
1 200


- Rimorchio frenato ** (con riporto
del carico nei limiti della MTRA)
1 550
1 500
1 600
1 500


- Rimorchio non frenato
750
750


-
Peso raccomandato sulla sfera del gancio di traino

70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**

La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la massa massima autorizzata
a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una scarsa tenuta di strada. (Rispettare la legislazione vigente nel proprio Paese).

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile
menzionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE
220

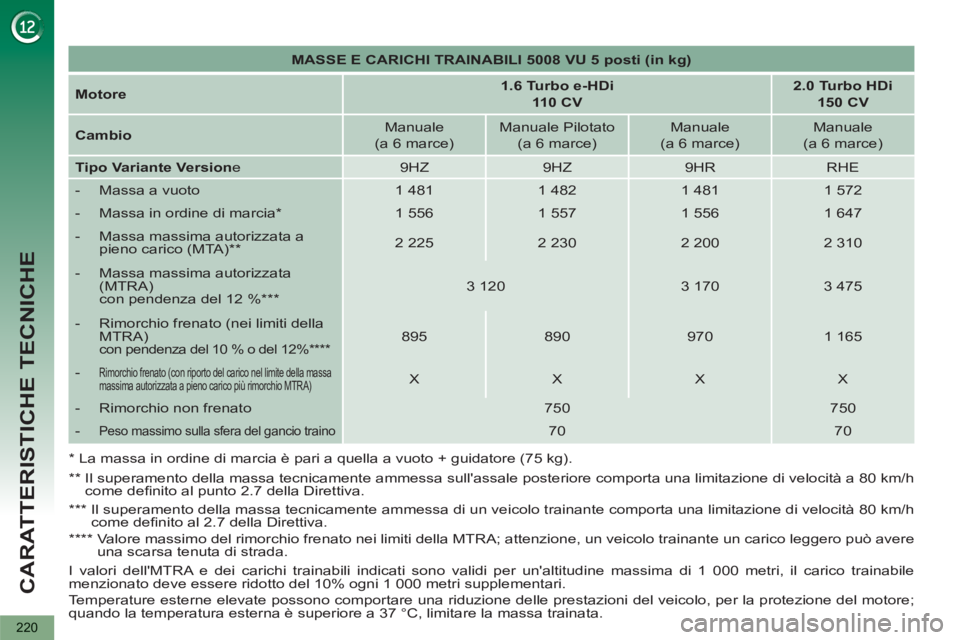

MASSE E CARICHI TRAINABILI 5008 VU 5 posti (in kg)



Motore


1.6 Turbo e-HDi
110 CV



2.0 Turbo HDi
150 CV



Cambio

Manuale
(a 6 marce)
Manuale Pilotato
(a 6 marce)
Manuale
(a 6 marce)



Manuale
(a 6 marce)

Tipo Variante Version
e
9HZ
9HZ
9HR
RHE


- Massa a vuoto
1 481
1 482
1 481
1 572


- Massa in ordine di marcia *

1 556
1 557
1 556
1 647


- Massa massima autorizzata a
pieno carico (MTA) **

2 225
2 230
2 200
2 310


- Massa massima autorizzata
(MTRA)
con pendenza del 12 % ***



3 120
3 170
3 475


- Rimorchio frenato (nei limiti della
MTRA)

con pendenza del 10 % o del 12% ****




895
890
970
1 165


-
Rimorchio frenato (con riporto del carico nel limite della massa
massima autorizzata a pieno carico più rimorchio MTRA)

X
X
X
X


- Rimorchio non frenato
750
750


-
Peso massimo sulla sfera del gancio traino

70
70

*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).

**

Il superamento della massa tecnicamente ammessa sull'assale posteriore comporta una limitazione di velocità a 80 km/h
come defi nito al punto 2.7 della Direttiva.

***

Il superamento della massa tecnicamente ammessa di un veicolo trainante comporta una limitazione di velocità 80 km/h
come defi nito al 2.7 della Direttiva.

****
Valore massimo del rimorchio frenato nei limiti della MTRA; attenzione, un veicolo trainante un carico leggero può avere
una scarsa tenuta di strada.

I valori dell'MTRA e dei carichi trainabili indicati sono validi per un'altitudine massima di 1 000 metri, il carico trainabile
menzionato deve essere ridotto del 10% ogni 1 000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

CARATTERISTICHE TECNICHE
221

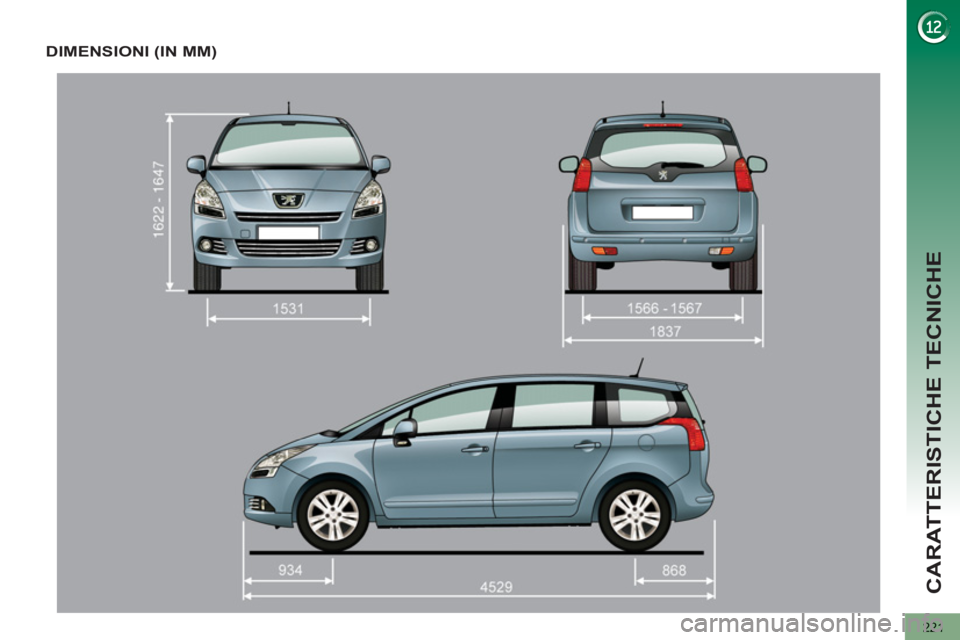

DIMENSIONI (IN MM)

CARATTERISTICHE TECNICHE
222

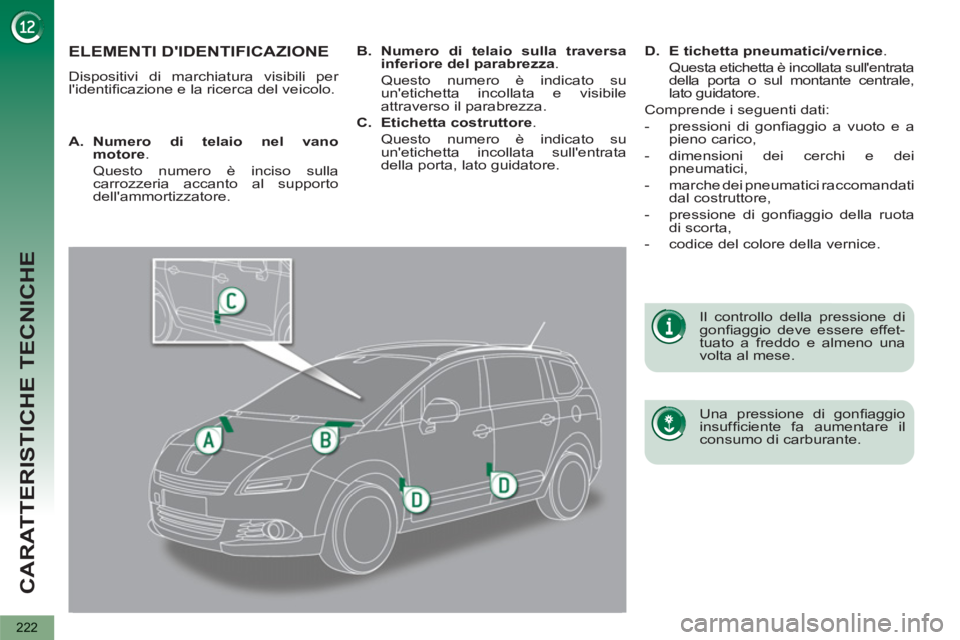

ELEMENTI D'IDENTIFICAZIONE
Dispositivi di marchiatura visibili per
l'identifi cazione e la ricerca del veicolo.

Una pressione di gonfi aggio
insuffi ciente fa aumentare il
consumo di carburante.


Il controllo della pressione di
gonfi aggio deve essere effet-
tuato a freddo e almeno una
volta al mese.


A.
Numero di telaio nel vano
motore
.
Questo numero è inciso sulla
carrozzeria accanto al supporto
dell'ammortizzatore.

B.
Numero di telaio sulla traversa
inferiore del parabrezza
.
Questo numero è indicato su
un'etichetta incollata e visibile
attraverso il parabrezza.

C.
Etichetta costruttore
.
Questo numero è indicato su
un'etichetta incollata sull'entrata
della porta, lato guidatore.
D.
E
tichetta pneumatici/vernice
.
Questa etichetta è incollata sull'entrata
della porta o sul montante centrale,
lato guidatore.
Comprende i seguenti dati:


- pressioni di gonfi aggio a vuoto e a
pieno carico,

- dimensioni dei cerchi e dei
pneumatici,

- marche dei pneumatici raccomandati
dal costruttore,

- pressione di gonfi aggio della ruota
di scorta,

- codice del colore della vernice.

223
CHIAMATA D'EMERGENZA O D'ASSISTENZA

224

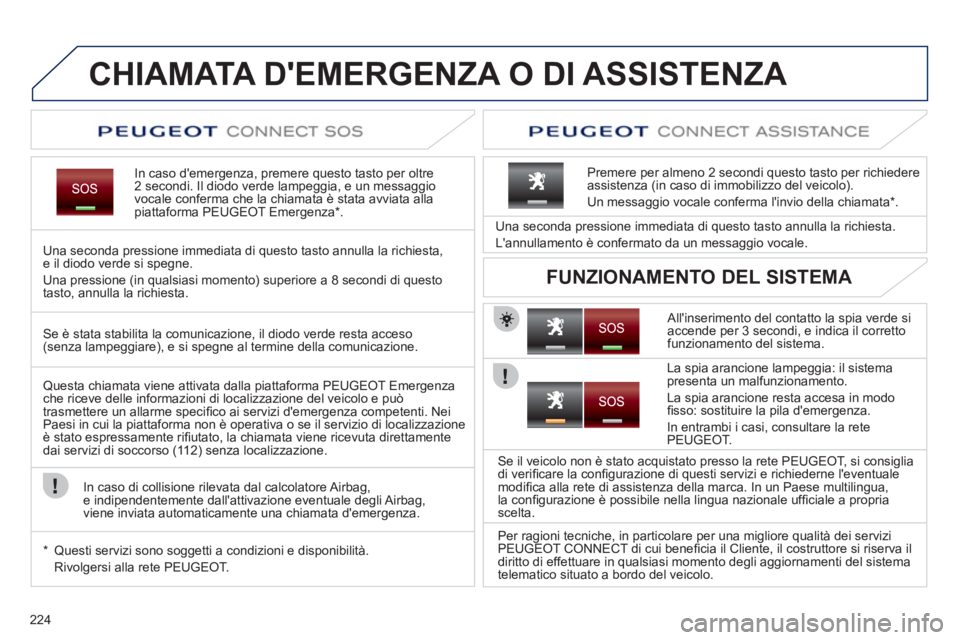

CHIAMATA D'EMERGENZA O DI ASSISTENZA
In caso d'emergenza, premere questo tasto per oltre2 secondi. Il diodo verde lampeggia, e un messaggio
vocale conferma che la chiamata è stata avviata alla piattaforma PEUGEOT Emergenza * .
Una seconda pressione immediata di questo tasto annulla la richiesta,
e il diodo verde si spegne.
Una pressione
(in qualsiasi momento) superiore a 8 secondi di questo
tasto, annulla la richiesta.

All'inserimento del contatto la spia verde si
accende per 3 secondi, e indica il corretto
funzionamento del sistema. Una seconda pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messa
ggio vocale.
Premere per almeno 2 secondi questo tasto per richiedere
assistenza
(in caso di immobilizzo del veicolo).
Un messaggio vocale conferma l'invio della chiamata * .


FUNZIONAMENTO DEL SISTEMA
Se è stata stabilita la comunicazione, il diodo verde resta acceso (senza lampeggiare), e si spegne al termine della comunicazione.
Questa chiamata viene attivata dalla piattaforma PEUGEOT Emergenzache riceve delle informazioni di localizzazione del veicolo e può
trasmettere un allarme specifi co ai servizi d'emergenza competenti. Nei
Paesi in cui la piattaforma non è operativa o se il servizio di localizzazioneè stato espressamente rifi utato, la chiamata viene ricevuta direttamente
dai servizi di soccorso (11 2) senza localizzazione.

In caso di collisione rilevata dal calcolatore Airbag,
e indipendentemente dall'attivazione eventuale degli Airbag,
viene inviata automaticamente una chiamata d'emergenza.

*

Questi servizi sono soggetti a condizioni e disponibilità.
Rivol
gersi alla rete PEUGEOT.
La spia arancione lampe
ggia: il sistemapresenta un malfunzionamento.
La spia arancione resta accesa in modo
fi sso: sostituire la pila d'emergenza.

In entrambi i casi, consultare la rete
PEUGEOT.
Se il veicolo non Ë stato acquistato presso la rete PEUGE
OT, si consiglia
di verifi care la confi gurazione di questi servizi e richiederne l'eventuale
modifi ca alla rete di assistenza della marca. In un Paese multilingua,la confi gurazione è possibile nella lingua nazionale uffi ciale a propriascelta.
Per ra
gioni tecniche, in particolare per una migliore qualità dei servizi
PEUGEOT CONNECT di cui benefi cia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.

225
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

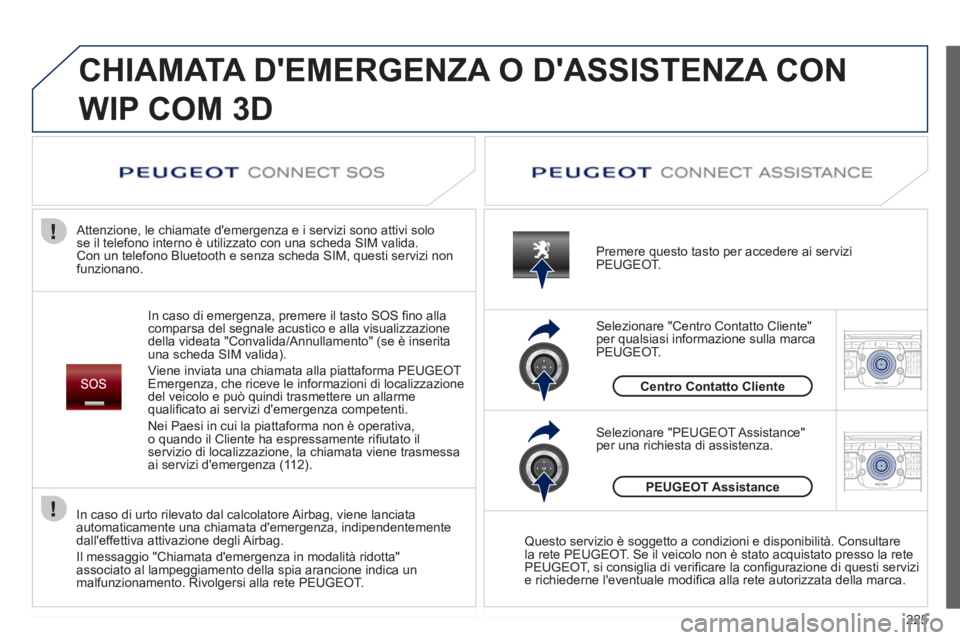

CHIAMATA D'EMERGENZA O D'ASSISTENZA CON
WIP COM 3D
In caso di emergenza, premere il tasto SOS fi no allacomparsa del segnale acustico e alla visualizzazione
della videata "Convalida/Annullamento" (se Ë inserita una scheda SIM valida).
Viene inviata una chiamata alla piatta
forma PEUGEOTEmergenza, che riceve le informazioni di localizzazione
del veicolo e puÚ quindi trasmettere un allarme
qualifi cato ai servizi d'emergenza competenti.
Nei Paesi in cui la piatta
forma non è operativa,
o quando il Cliente ha espressamente rifi utato il
servizio di localizzazione, la chiamata viene trasmessa ai servizi d'emergenza (11 2). Attenzione, le chiamate d'emergenza e i servizi sono attivi solo
se il telefono interno Ë utilizzato con una scheda SIM valida.Con un telefono Bluetooth e senza scheda SIM, questi servizi nonfunzionano. Premere questo tasto per accedere ai servizi
PEUGEOT.
Centro Contatto Cliente
Selezionare "Centro Contatto Cliente" per qualsiasi informazione sulla marca
PEUGEOT.

Selezionare "PEUGEOT Assistance" per una richiesta di assistenza.
PEUGEOTAssistance
Questo servizio è soggetto a condizioni e disponibilità. Consultarela rete PEUGEOT. Se il veicolo non è stato acquistato presso la rete
PEUGEOT, si consiglia di verifi care la confi gurazione di questi servizi e richiederne l'eventuale modifi ca alla rete autorizzata della marca.

In caso di urto rilevato dal calcolatore Airba
g, viene lanciata
automaticamente una chiamata d'emergenza, indipendentemente
dall'effettiva attivazione degli Airbag.
Il messa
ggio "Chiamata d'emergenza in modalit‡ ridotta"
associato al lampeggiamento della spia arancione indica un
malfunzionamento. Rivolgersi alla rete PEUGEOT.

226

227
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

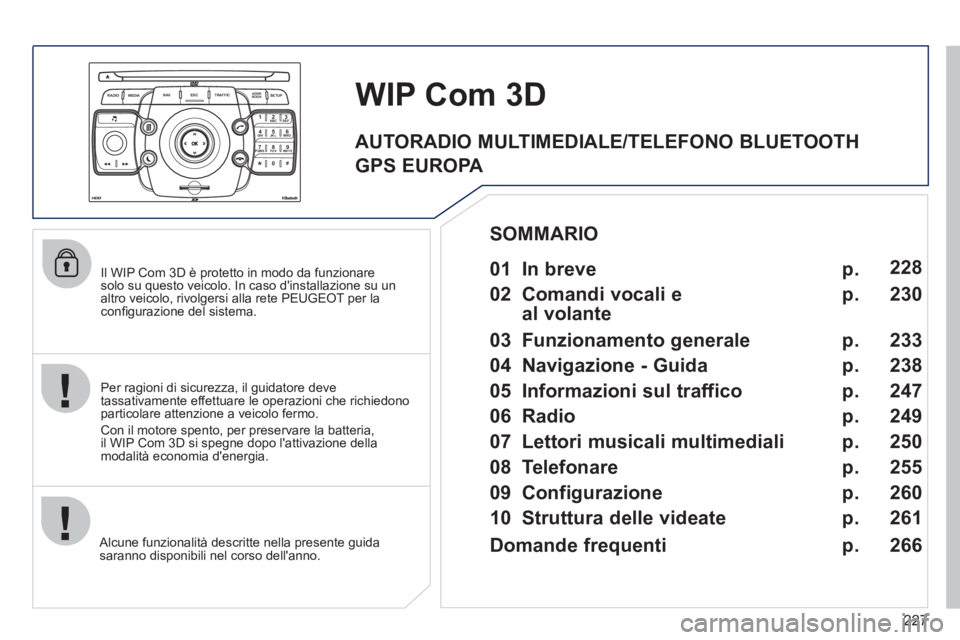

Il WIP Com 3D è protetto in modo da funzionare solo su questo veicolo. In caso d'installazione su un
altro veicolo, rivolgersi alla rete PEUGEOT per la confi gurazione del sistema.

Alcune funzionalit‡ descritte nella presente
guida saranno disponibili nel corso dell'anno.

WIP Com3D

Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedonoparticolare attenzione a veicolo fermo.

Con il motore spento, per preservare la batteria,
il WIP Com 3D si spegne dopo l'attivazione della modalità economia d'energia.

01 In breve

02 Comandi vocali e
al volante

03 Funzionamento generale

04 Navigazione - Guida

05 Informazioni sul traffico

06 Radio

07 Lettori musicali multimediali

08 Telefonare

09 Configurazione

10 Struttura delle videate p.
p.
p.
p.
p.
p.
p.
p.
p.
p. 228
230
233
238
247
249
250
255
260
261


SOMMARIO

Domande frequenti p. 2
66


AUTORADIO MULTIMEDIALE/TELEFONO BLUETOOTH
GPS EUROPA

228

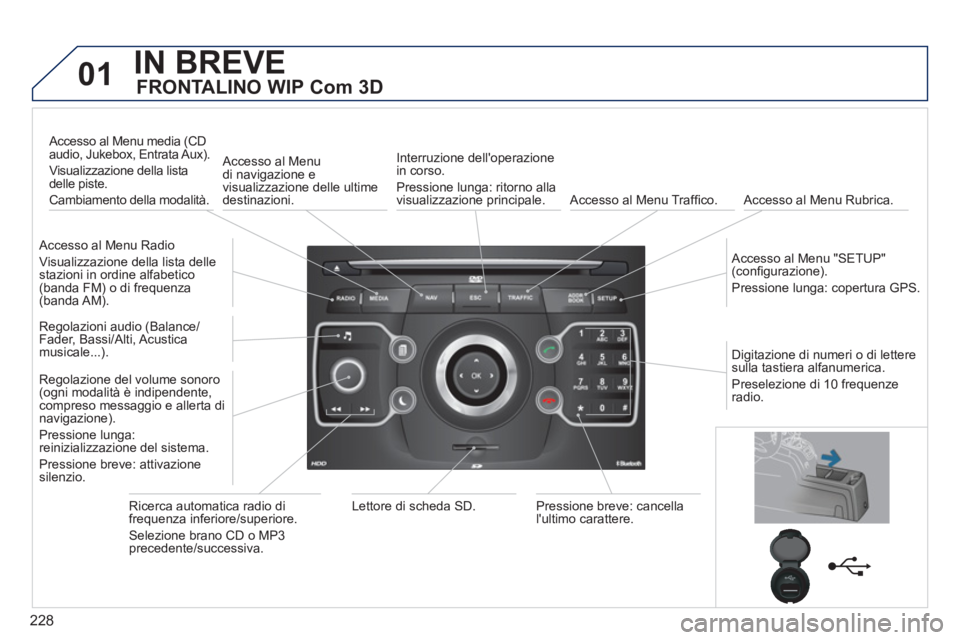

01IN BREVE

FRONTALINO WIP Com 3D

Accesso al Menu Radio

Visualizzazione della lista delle stazioni in ordine alfabetico (banda FM) o di frequenza(banda AM).
Accesso al Menu media
(CDaudio, Jukebox, Entrata Aux).
Visualizzazione della lista
delle piste.
Cambiamento della modalità.
Accesso al Menu di navigazione e
visualizzazione delle ultimedestinazioni.
Interruzione dell'operazionein corso.
Pressione lunga: ritorno alla
visualizzazione principale.
Accesso al Menu Traffi co.
Accesso al Menu Rubrica.

A
ccesso al Menu "SETUP" (confi gurazione).
Pressione lun
ga: copertura GPS.

Re
golazioni audio (Balance/
Fader, Bassi/Alti, Acustica
musicale...).

Regolazione del volume sonoro (ogni modalità è indipendente, compreso messaggio e allerta di navigazione).
Pressione lun
ga: reinizializzazione del sistema.
Pr
essione breve: attivazione silenzio.
Ri
cerca automatica radio difrequenza inferiore/superiore.
Selezione brano CD o MP3precedente/successiva. L
ettore di scheda SD. Pressione breve: cancellal'ultimo carattere. Di
gitazione di numeri o di lettere sulla tastiera alfanumerica.
Preselezione di 10 fre
quenze
radio.
